1 Fiskevårdsteknik i Sverige AB LÄNSSTYRELSEN JONSEREDS NEDRE, SÄVEÅN FISKVANDRING Lund Pålsjövägen 12, Lund. Telefon Telefax

2 2 LÄNSSTYRELSEN JONSEREDS NEDRE, SÄVEÅN FISKVANDRING 2011 Innehåll 1 Inledning Material och metoder Utrustning Drift av räknaren Insamling och bearbetning av data Längdmätning av fisk Artfördelning Resultat Registreringar Passerande föremål Fiskens rörelseriktning Fiskaktivitet under dygnet Uppvandring under året Nettouppvandring Jämförelser med tidigare år Antal per år Antal per mån Sammanfattning Bilagor Bilaga 1 Bilaga 2 Kontroll av drift och resultat. Registrerade rörelser i fiskräknare. Kf04F:\ Jonsereds Nedre\Ra doc

3 3 LÄNSSTYRELSEN JONSEREDS NEDRE FISKVANDRING Inledning Jonsereds kraftverk utgör ett definitivt vandringshinder för uppvandrande fisk i Säveån. Vid kraftverkets dammbyggnad finns två fiskvägar, en vid kraftstationen (Jonsereds nedre) och en vid regleringsdammen högst upp i den naturliga åfåran(jonsereds övre). I avsikt att kontrollera fiskvägarnas funktion och fiskbeståndens storlek, har uppvandrande laxfisk räknats i de båda fiskvägarna med automatiska fiskräknare. Föreliggande rapport presenterar resultaten från Jonsereds nedre räknare som är placerad vid Jonsereds kraftstation. På uppdrag av länsstyrelsen i Västra Götalands län har Fiskevårdsteknik AB under år 2011 löpande övervakat driften samt samlat in, bearbetat och sammanställt resultat från den automatiska fiskräknaren som är placerad vid Jonsereds kraftverk i Säveån. Kf04F:\ Jonsereds Nedre\Ra doc

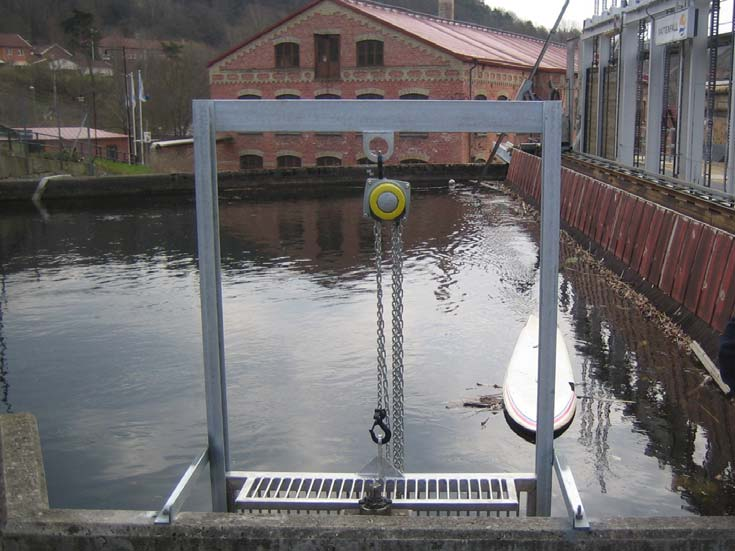

4 4 2 Material och metoder 2.1 Utrustning En automatisk fiskräknare är monterad på vid inloppet till fiskvägen på inloppskanalens högra sida (figur 1). Fiskräknaren som kallas River Watcher har tillverkats av det isländska företaget Vaki och har varit i drift sedan år 2008 vid Jonsereds nedre fiskväg. Fiskräknaren som är av optisk typ, består principiellt av en skannerenhet och en kontrollenhet. Scannerenheten utgörs av två plattor mellan vilka två täta gardiner av IR-ljus skapas (figur 2). Plattorna är fästa i en kassett vilken i sin tur sitter på uppströmssidan av en gallerkalv. Skannerns fria öppning är ca 40 cm bred och 50 cm hög. När ett föremål passerar skannerplattorna bryts ett antal ljusstrålar vilket registreras i kontrollenhetens datalogger. På så sätt kan föremålets riktning, storlek, form och hastighet registreras tillsammans med datum Figur 1. Dragskenorna till fiskräknare som är monterad i gallerkalven. Fiskräknaren är placerad framför inloppet till fiskvägen uppströms intagsgallret vid inloppskanalens högra sda. Vy från fiskvägen mot söder. Kf04F:\ Jonsereds Nedre\Ra doc

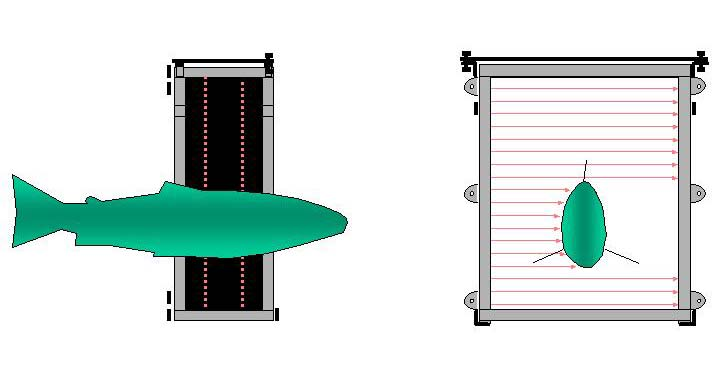

5 5 Figur 2. Fiskräknarens skannerenhet har två gardiner av snabbt svepande infraröda ljusstrålar. Passerande föremål registreras när de blockerar några av dessa strålar. och tidpunkt för passagen. Dessutom registreras vattnets temperatur kontinuerligt var tredje timme. Erhållna data sparas i kontrollenheten där de kan avläsas och överföras via ett GSM-modem till en valfritt placerad kontorsdator för vidare analys. Överföring av data och fjärrstyrning av fiskräknaren utförs med programvaran WinAri. Sammanställning, tolkning och presentation av data från fiskräknaren har utförts i programvaran WinAri från Vaki samt efter export till vissa delar i MS Excel. 2.2 Drift av räknaren Fiskräknaren har varit i drift från 1 januari fram till den 8 oktober då det uppstod problem med kabeln mellan kontroll- och skannerenheten, ett problem som medförde att passerande föremål ej registrerades. I början av säsongen uppstod det även problem med modemet som medförde svårigheter med fjärrövervakning. Felet avhjälptes genom att byta ut modemet. Utöver detta har inga större störningar eller avbrott i räknarfunktionen inträffat under driftsperioden. Tillsyn av räknarens olika delar har frekvent utförts på plats av personal från sportfiskarna. Övervakning av räknarens funktion samt säkring av resultat har utförts på distans av Fiskevårdsteknik en till fem gånger per månad. Kf04F:\ Jonsereds Nedre\Ra doc

6 6 2.3 Insamling och bearbetning av data Datafiler från fiskräknaren har under säsongen överförts vid ett 30-tal tillfällen för säker lagring till vår server i Lund (bilaga 1). Vid varje nedsparningstillfälle erhålls en grupp om fyra datafiler: en med tid och storleksuppgifter (arv), en med skuggbilder (img), en med temperaturuppgifter (tdt) och en med funktionsuppgifter (vsb). Insamlade datafiler har i stort sett befunnits vara tekniskt felfria och innehålla uppgifter av förväntad karaktär. För att representera hela mätperioden behövs 4 grupper med datafiler, nämligen de som sparats ned , , och Alla dessa filer har samlats i en gemensam databas i programvaran WinAri. Varje registrering i databasen har därefter tolkats med avseende på innehåll och rimlighet. Vid tolkningen har varje registrerat föremål bedömts tillhöra någon av följande grupper: laxfisk, ål, övrig fisk och icke fisk. Till gruppen laxfisk har förts alla registreringar av fisklika föremål med en längd över 35 cm vars skuggbilder inte uppvisar tydliga karaktärer av att vara annat än laxfisk och kortare fisklika föremål vars skuggbilder visar tydliga karaktärer av laxfisk. Till gruppen ål har förts registreringar som visar tydliga karaktärer av ål. Dessa registreringar består främst av nedströmspassager under dygnets mörka timmar. Till gruppen övrig fisk har förts fisklika föremål med en längd under 35 cm vars skuggbilder inte visar tydliga karaktärer av laxfisk. Vid sammanräkning och utvärdering har övrig fisk trots detta bedömts huvudsakligen utgöras av laxfisk (se avsnitt 2.5). Till gruppen icke fisk har förts alla registreringar av ej fisklika föremål vilka vanligen avbilas som oregelbundna taggiga figurer. Från den tolkade databasen har sammanställningar av data till redovisning i tabell- och grafisk form slutligen hämtats. Under säsongen har enklare preliminära lägesrapporter tidigare lämnats vid ett flertal tillfällen. Kf04F:\ Jonsereds Nedre\Ra doc

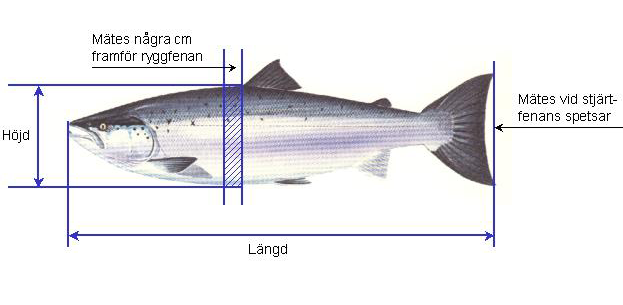

7 7 2.4 Längdmätning av fisk Registrering av varje passerande föremåls storlek sker med ledning av det antal ljusstrålar som blockerats i höjdled. Då varje infraröd ljusstråle är mycket tunn sker denna registrering med en noggrannhet på mm-nivå. Höjdmätning av passerande fiskar utförs på det ställe där kroppshöjden når sitt maximum mellan rygg och buk, dvs. i området omedelbart framför ryggfenan (figur 3). Rygg- och bukfenornas höjd räknas således inte med. Under förutsättning att fisken rör sig på ett normalt vis, dvs. med en någorlunda jämn hastighet längs en hyggligt rak linje, är denna höjdmätning tekniskt sett mycket noggrann. Fisk som accelererar, ändrar rörelseriktning eller stannar upp under passagen kan upphov till sämre noggrannhet vid höjdmätningen. Av denna anledning är höjdmätningen på uppvandrande fisk generellt sett bättre än på nedvandrande fisk. För uppskattning av fiskars storlek utförs en omvandling från höjd till längd genom multiplicering med en empirisk faktor. Mätning av höjd och längdförhållande på stickprov av fiskar från fiskfällorna vid Lilla vatte i Göta älv har tidigare utförts (Hebrand 2002). Resultatet pekar mot att en L/H faktor runt 6,0 passar för de vanligast förekommande laxfiskars storlek under den mest frekventa vandringstiden vid Lilla Edet. Det antas ej vara någon större skillnad på laxfiskars höjd- och längdförhållande vid Jonsered i Säveån jämfört med Lilla Edet i Göta älv. Alla angivna fisklängder i föreliggande sammanställning har därför beräknats med denna faktor. De utförda mätningarna antyder att det statistiska felet i längdmätningen med denna metodik är ca 8 % eller ± 6 cm på en lax med en medellängd av 75 cm. Figur 3. Mätning av höjd och längdförhållande på fisk. Kf04F:\ Jonsereds Nedre\Ra doc

8 8 Det bör dock påpekas att längdmätningen vanligen är betydligt bättre på uppvandrande fisk än på nedvandrande fisk. Anledningen till detta är att fisk som rör sig uppströms normalt gör det med en jämn rörelse längs en rak linje medan fisk som rör sig nedströms kan driva med strömmen med kroppen i olika vinklar och positioner. 2.5 Artfördelning och säsongsindelning Flertalet av de skuggbilder som bedömts vara större fisk uppvisar tydlig fettfena, laxartad kroppsform och fenställning (figur 4). Fisk mindre än ca 35 cm återges emellertid vanligen utan fenor då de infraröda ljusstrålarna passerar genom de tunnare mjukdelarna. Det är därför svårare att enbart från skuggbilder säkert avgöra om de utgörs av laxfisk eller ej. Registreringar av denna karaktär har därför konservativt placerats i gruppen övrig fisk trots att det är vår bedömning att det stora flertalet av dem utgörs av små laxfiskar, dvs. huvudsakligen öringar (se avsnitt 2.3). Det är emellertid inte möjligt att enbart från skuggbilderna skilja mellan snarlika fiskarter som lax och öring. Viss vägledning kan fås genom längden men för säker artbestämning krävs mera information. För att avgöra hur stor del av den uppvandrande laxfisken som utgörs av lax eller öring har en empirisk fördelningsmodell använts. Modellen baseras på en statistisk utvärdring av fångsresultat från sportfisket i Säveån. Laxfiskar med en längd mindre än 50 cm bedöms uteslutande bestå av öring (100 %) medan fisk med en längd av cm bedöms utgöras av både lax (75 %) som tillbringat en vinter till havs (1SW) och öring (25 %). Fisk med längd över 70 cm bedöms nästan uteslutande utgöras av A B Figur 4. Större fisk (A) uppvisar vanligen tydlig fettfena och/eller laxartad kroppsform. Mindre fisk (B) återges vanligen utan fenor. Kf04F:\ Jonsereds Nedre\Ra doc

9 9 lax (96 %) med två eller flera vintrar till havs (2SW och MSW) och en mindre andel storvuxen öring (4 %). Laxfiskens vandring förbi fiskräknaren vid Jonsereds nedre kan delas in i två perioder. Den första perioden sträcker sig från årets början fram till maj/juni och utgörs främst av nedvandrande utlekt lax och havsöring, s.k. besor eller kelts. Dessa fiskar vandrande uppströms för att leka under föregående år och är nu på väg att simma nedströms till havet igen. Den andra perioden som vanligen sträcker sig från mitten av maj och framåt utgörs främst av lekvandrande fisk som kommer från havet och ska leka under kommande höst. Det förekom emellertid även ett ganska stort antal nedvandrande laxfiskar under den period då lekvandrande fisk simmade uppströms. Dessa nedströms vandrande individer utgörs till största delen av fisk mindre än 50 cm. De medför att den totala skillnaden mellan uppvandrande och nedvandrande fisk, nettouppvandringen, under denna period blir få eller minus till antalet. Troligen nyttjar dessa fiskar den andra fiskvägen vid Jonsered övre för uppströmspassage och vandrar sedan nedströms förbi Jonsereds nedre. Kf04F:\ Jonsereds Nedre\Ra doc

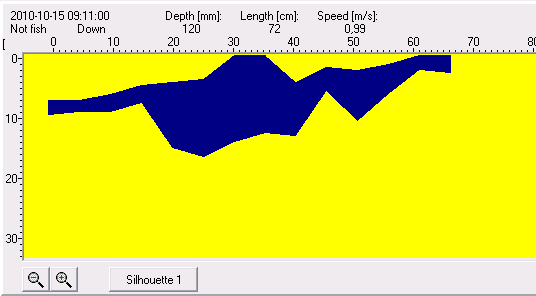

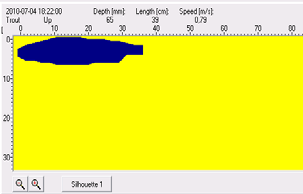

10 10 3 Resultat 3.1 Registreringar Under säsongen har totalt 889 passerande föremål, varav 350 upp och 539 ned, registrerats av den automatiska fiskräknaren (bilaga 2). Av varje registrerat föremål har två skuggbilder samlats in, dvs. totalt ca 1800 skuggbilder. Varje par av skuggbilder är knutna till en registrering av datum, tid, storlek, hastighet, position och riktning av ett unikt föremål. Skuggbildens kvalitet beror på fiskens rörelsemönster under passagen av öppningen mellan skannerplattorna. De fiskar som rör sig i en jämn hastighet längs en rak linje ger de bästa skuggbilderna medan de som accelererar, ändrar rörelseriktning eller stannar upp under passagen ger m el m förvrängda skuggbilder. Bilder av uppvandrande fisk är genomgående av högre kvalitet än de av nedvandrande fisk beroende på systematiska skillnader i fiskens rörelsemönster. Under varje dygn har vidare åtta uppmätningar av vattentemperaturen sparats. 3.2 Passerande föremål Efter manuell kontroll av skuggbilder och övriga data har 602 av de insamlade registreringarna identifierats som fisk och 287 som icke fisk (bilaga 2). De skuggbilder som bedömts avbilda andra föremål än fisk utgörs huvudsakligen av driftande växtrester och skräp (figur 5). A B Figur 5. Skuggbild av andra föremål än fisk utgörs främst bl.a. driftande växtrester och skräp som kan ge upphov till registreringar både upp (A) och ned (B). Kf04F:\ Jonsereds Nedre\Ra doc

11 11 A B Figur 6. Antal uppvandrande (A) och nedvandrande (B) laxfiskar per dag. Denna typ av registreringar uppträder karaktäristiskt i stor mängd under vissa begränsade perioder. Föremål som identifierats som icke fisk förekommer både bland upp- och nedåtriktade registreringar. 3.3 Fiskens rörelseriktning Under den gångna säsongen vandrade sammanlagt 203 fiskar upp och 399 ned (bilaga 2, figur 6). Nettouppvandringen uppgick därmed till totalt -196 fiskar. 3.4 Fiskaktivitet under dygnet Den huvudsakliga uppvandringen av lekvandrande laxfisk har ägt rum under dagtid mellan klockan 06 och 20 med tyngdpunkten mellan klockan 11 och 14 (figur 7; bilaga 2). Vandringsaktiviteten kan sägas starta vid gryningen med en topp mitt på dagen för att succesivt minska under eftermiddagen och återigen få en liten topp vid 19-tiden och sedan avta med skymningen. Den huvudsakliga nedvandringen av utlekt laxfisk på våren uppvisar ett liknande mönster men med störst aktivitet på morgonen med en vandringstopp runt 08 för att succesivt avta mot skymningen (figur 7). Vad gäller ålen så sker den vandringen främst under dygnets mörka timmar med en topp på mellan 00 och 02 för att sedan succesivt minska framåt gryningen (figur 8). Kf04F:\ Jonsereds Nedre\Ra doc

12 12 A B Figur 7. Antal uppvandrande (A) och nedvandrande (B) laxfiskar per timme. 3.5 Upp- och nedvandring under året Likt tidigare år har nedvandringen av utlekt laxfisk under våren varit relativt stor. De första besorna anlände i början av april och nedvandringen var som störst under andra halvan av april då vattentemperaturen steg upp mot 10º C. Därefter sjönk vattentemperaturen och nedvandringen minskade (figur 6). Nedvandringen avtog helt i mitten av maj. Årets första lekvandrande laxfisk anlände den 21 maj. Det var en präktig lax med en längd på 114 cm. Första öringen anlände den 12 juni. Figur 8. Antal nedvandrande ålar per timme. Kf04F:\ Jonsereds Nedre\Ra doc

13 13 Efter den första laxen dröjde det till början av juni innan ytterligare en handfull uppvandrande laxfiskar passerade. De två sista veckorna i juni passerade inga fiskar räknaren och årets vandringstopp ägde rum med start i början av juli och fram till de första dagarna i augusti. Det var under denna period majoriteten av de uppvandrande fiskarna passerade. Från 4 augusti fram till att räknaren blev stillastående i första veckan oktober passerade endast 6 laxfiskar räknaren (figur 6). Årets sista laxfisk utgjordes troligen av en ensam öring på ca 35 cm den 5 oktober. 3.6 Nettouppvandring Antalet nettouppvandrande fiskar som passerat Jonsereds nedre fiskväg uppgick totalt till -196 stycken under hela säsongen (tabell 1; bilaga 2). Med passerat avses i detta sammanhang skillnaden mellan upp- och nedvandrande fisk, dvs. nettouppvandringen. Antalet nettouppvandrande laxfiskar uppgick till totalt -111 fiskar över hela säsongen (tabell 1). Nettouppvandringen för den period då mestadels besor förekommer uppgick till -93 laxfiskar och perioden för lekvandrande laxfisk uppgick till -18 fiskar (figur 9). De nettonedvandrande besorna under våren utgörs av 58 (62 %) små, 17 (18 %) mellanstora, 16 (17 %) stora och 2 (2 %) mycket stora individer (tabell 2). Tabell 1. Antal nettouppvandrande fiskar per artgrupp och månad. Grupp Månad Summa (n) (%) Lax % Öring % Ål % Övr fisk % Summa % Kf04F:\ Jonsereds Nedre\Ra doc

14 14 A B Figur 9. Nettouppvandrande laxfiskar före (A) och efter (B) 20 maj. Vad gäller nettouppvandrande laxfisk under den senare perioden från 21 maj och framåt är det stor skillnad i rörelsemönster avseende små fiskar (<50 cm) där antalet nedvandrande individer är fler än antalet uppvandrande med en nettouppvandring på -34 fiskar (figur 9). För laxfisk större än 50 cm vilka främst utgörs av lax är nettouppvandringen +16 individer och utgörs av 4 mellanstora, 1 stor och 11 mycket stora individer. Den totala nettouppvandringen för perioden är -18 laxfiskar. I ett försök att separera lax från öring samt nedvandrande besor och uppvandrande lekfisk är det tydligt att öringbesorna står för största delen av nedvandringen följt av lekvandrande öring och laxbesor. Den enda gruppen med ett positivt värde för nettouppvandringen där antalet uppvandrande individer överstiger nedvandrande är lekvandrande lax (tabell 2). För övrig fisk som varit svår att artbestämma men där en stor del av den uppvandrande fisken troligen består av små havsöringar är nettovandringen -27 fiskar över hela säsongen. För ålen är den totala nettovandringen -57 fiskar (figur 10). Tabell 2. Antal nettouppvandrande besor och lekfisk fördelat på artgrupp fram till och efter 20 maj. Besor Lekfisk Total Öring Lax Totalt Kf04F:\ Jonsereds Nedre\Ra doc

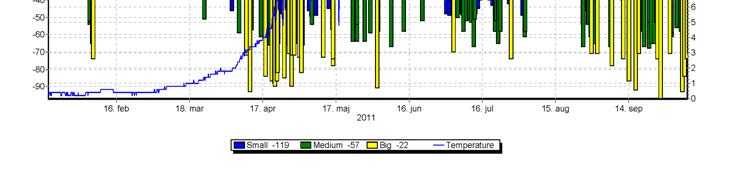

15 15 Figur 10. Antal nettouppvandrande fiskar per dag. Kf04F:\ Jonsereds Nedre\Ra doc

16 16 4 Jämförelser med tidigare år För att sätta de ovan presenterade resultaten i ett perspektiv kan vi jämföra med resultat från år 2008 och framåt då kontroll av fiskvandring skett på motsvarande plats samt med motsvarande utrustning och metodik. 4.1 Antal per år Avseende nedvandrande utlekt fisk under våren kan vi jämföra med 2009 och 2010 års data varpå 2011 framstår som det bästa under mätperioden med något fler nedvandrande individer jämfört med året innan (figur 11). Antalet små fiskar vilka främst består av havsöring har minskat något medan antalet nedvandrande mellan- och storlax har ökat något. Vad gäller uppvandrande lekfisk från juni till november så har nettouppvandringen av fisk större än 50 cm minskat och är endast 60 % av medelvärdet för de tre senaste åren. Dock så är nettouppvandringen bättre än föregående år (figur 12). Figur 11. Antal nettouppvandrande små (blå staplar), mellanstora (gröna staplar) och stora (gula staplar) laxfiskar under mars till maj. Kf04F:\ Jonsereds Nedre\Ra doc

17 17 Figur 12. Antal nettouppvandrande små (blå staplar), mellanstora (gröna staplar) och stora (gula staplar) laxfiskar under juni till november. 4.2 Antal per mån Vid en jämförelse av antalet nettouppvandrande laxfisk per månad framgår att vandringsaktiviteten under april och maj var större än normalt medan juni var lite högre än normalt (figur 13). Uppvandringen under juli och augusti var mycket sämre än normalt. Även september hade en svag uppvandring. Resterande månader går ej att jämföra då räknaren slutade registrera fisk 8 oktober. Kf04F:\ Jonsereds Nedre\Ra doc

18 18 Figur 13. Antal nettouppvandrande laxfiskar per månad under år 2011 (röd linje) i jämförelse med medeltalet (blå heldragen linje) och en standardavvikelse (blå streckade linjer) för de senaste tre åren. 5 Sammanfattning Kontroll av vandrande fisk i den nedre fiskvägen vid Jonsereds kraftverk har utförts med en automatisk fiskräknare under perioden januari till och med 8 oktober år Räknaren har fungerat utan större problem fram till oktober månad och har levererat en oavbruten serie felfria data. Totalt antal nettouppvandrande laxfiskar i fiskräknaren uppgick till -196 fiskar av vilka -16 bedömts vara lax -96 öring. Nedvandring av fisk som bedömts vara ål uppgick till 57 stycken. Mats Hebrand Kf04F:\ Jonsereds Nedre\Ra doc

19 19 Referenser Hebrand M, 2002: Vattenfall. Lilla Edet. Göta älv. Automatisk fiskräkning , Lund , 44 s. Kf04F:\ Jonsereds Nedre\Ra doc

20 Bilaga 1 Sid 1 (4) FVT Vaki fiskräknare Kontroll av drift och resultat Åtgärd Räknare Resultat Funktion Filer Aktör Lokal Art Dat Kl Met Dat Kl P Lu Ld Su Sd T Bat Vis M% Anm A I T V D db Anm Namn Jonsered N Avläsning :40 Mod 1 Modem svarar ej Hebrand M Jonsered N Omstart räkn :40 Mod 1 Larsson S Jonsered N Avläsning :40 Mod 1 Modem svarar ej Hebrand M Jonsered N Upplåst SIM :00 Mod 1 Uppl med PUK Larsson S Jonsered N Avläsning :35 Mod : ,2 Ok Hebrand M Jonsered N Just tid :48 Mod :48 1 Hebrand M Jonsered N Just displ :48 Mod : Hebrand M Jonsered N Reset :50 Mod :49 2 Hebrand M Jonsered N Avläsning :46 Mod 2 Modem svarar ej Hebrand M Jonsered N Avläsning :21 Mod 2 Modem svarar ej Hebrand M Jonsered N Avläsning :44 Mod 2 Modem svarar ej Hebrand M Jonsered N Avläsning :01 Mod : ,8 OK Hebrand M Jonsered N Avläsning :27 Mod : ,8 OK Hebrand M Jonsered N Avläsning :14 Mod 2 Modem svarar ej Hebrand M Jonsered N Rekonstr :10 Mod 2 Stopp räkn Hebrand M Jonsered N Avläsning :00 Mod 2 Connect frame Larsson S Jonsered N Fäst kabel :50 Mod 2 Start räkn Larsson S Jonsered N Avläsning :50 Mod 2 Modem svarar ej Hebrand M Jonsered N Avläsning :28 Mod : ,8 OK Hebrand M Jonsered N Rekonstr :10 Mod 2 Stopp räkn Hebrand M Jonsered N Rekonstr :50 Mod 2 Start räkn Hebrand M Jonsered N Avläsning :10 Mod 2 Modem svarar ej Hebrand M Jonsered N Avläsning :45 Mod 2 Modem svarar ej Hebrand M Jonsered N Avläsning :54 Mod 2 Modem svarar ej Hebrand M Jonsered N Avläsning :37 Mod 2 Modem svarar ej Hebrand M Jonsered N Avläsning :32 Mod : ,8 Skr 95 3 försök Error in line 599 Kläppe S Jonsered N Avläsning :20 Mod : ,8 Skr Error in line 599 Kläppe S Jonsered N Just tid :00 Mod :00 2 Kläppe S Jonsered N Reset :02 Mod :02 2 Kläppe S Jonsered N Avläsning :27 Mod : ,8 Skr Kläppe S Jonsered N Rekonstr :10 3 Stopp räkn Hebrand M Jonsered N Avläsning :24 Mod : ,8 Skr Kläppe S Jonsered N Rekonstr :00 3 Start räkn Hebrand M Jonsered N Avläsning :53 Mod : ,8 Skr Kläppe S Jonsered N Avläsning :53 Mod : ,8 Skr Hebrand M Fiskevårdateknik AB Kf04F:\Vaki kontr\vaki kontroll

21 Bilaga 1 Sid 2 (4) Jonsered N Reset :59 Mod :59 4 Hebrand M Jonsered N Avläsning :39 Mod : ,8 OK Kläppe S Jonsered N Avläsning :43 Mod : ,8 OK Kläppe S Jonsered N Avläsning :00 Mod , Lost comm. Kläppe S Jonsered N Avläsning :03 Mod : ,0-95 Inga nya reg Kläppe S Jonsered N Avläsning :37 Mod : ,0 OK 95 Inga nya reg Kläppe S Jonsered N Avläsning :45 Mod ,0 OK 95 Ej kontakt SE Hebrand M Jonsered N Avläsning :16 Mod 4 Modem svarar ej Kläppe S Jonsered N Avläsning :55 Mod 4 Modem svarar ej Kläppe S Jonsered N Avläsning :43 Mod 4 Modem svarar ej Hebrand M Anmärkningar Utöver de ovan redovisade åtgärderna har tillsyn av fiskräknarens fältutrustning skett vid ett stort antal tillfällen av lokal personal. Vid dessa tillfällen har främst räknarens gallerbur och scannerplattor rengjorts. Förklaringar Rubriker Åtgärd Lokal Art Dat Kl Metod Räknare Dat Kl P Resultat Lu Ld Su Sd T = Utförd åtgärd = Läge för åtgärdad fiskräkare = Utförd åtgärd = Datum för utförd åtgärd (år-mån-dag) = Tid för utförd åtgärd (tim:min) = Metodik vid utförd åtgärd (se förklaringar nedan) = Utförd avläsning på fiskräknaren = Avläst datum på räknaren (år-mån-dag) = Avläst tid på räknaren (tim:min) = Period (tidsutrymme mellan tömning av räknarens minne) = Avläst resultat = Large up, elektroniskt godkänd fisk > 50 cm som vandrat upp, dvs huvudsakligen havsvandrande fisk (antal) = Large down, elektroniskt godkänd fisk > 50 cm som vandrat ned, dvs huvudsakligen havsvandrande fisk (antal) = Small up, elektroniskt godkänd fisk fisk < 50 cm som vandrat upp, dvs huvudsakligen stationär fisk (antal) = Small down, elektroniskt godkänd fisk fisk < 50 cm som vandrat ned, dvs huvudsakligen stationär fisk (antal) = Temperatur i vattnet (oc) Funktion = Avläst eller bedömd funktion Bat = Batteri, levererad elkraft (V DC) Vis = Visabillity, anger receptorernas grad av siktbarhet mellan scannerplattorna, dvs en form av funktionstest (OK eller Skr enl förklaringar nedan) M% = Memory % full, anger minnets återstående utrymme i procent. Vid utrymme <90 % bör minnet tömmas för fullgod funktion. Fiskevårdateknik AB Kf04F:\Vaki kontr\vaki kontroll

22 Bilaga 1 Sid 3 (4) Anm Filer A I T V D db Anm Aktör = Kommentar till ev bedömd funktionsavvikelse, ingen kommentar anger att kontrollerad fiskräkning pågår (se förklaringar nedan) = Insamlade datafiler = Arv-fil, innehåller en rad med uppgift om datum, tid, storlek, hastighet, position och riktning för samtliga passerande föremål (0-3, kod enl förklaringar nedan) = Img-fil, innehåller två skuggbilder på samtliga passerande föremål (0-3, kod enl förklaringar nedan) = Tdt-fil, innehåller en rad med uppgift om datum, tid och temperatur för var tredje timme (0-3, kod enl förklaringar nedan) = Vsb-fil, innehåller en rad med kodade uppgifter om scannerplattornas funktion och räknarens kraftförsörjning för varje dygn (0-3, kod enl förklaringar nedan) = Digitala bild- eller videofiler, fotografisk information av varje uppströms passerande föremål (0-3, kod enl förklaringar nedan) = Databas, insamlade filers ordningsföljd vid användande i en uppbyggd databas = Kommentar till ev kvalitetsavvikelse, ingen kommentar anger att hemtagna datafiler är felfria = Person som utfört den registrerade åtgärden Förklaringar Åtgärd Art Ut In Byte Start räkning Stopp räkning Test räkning Avläsning Sparat Överfört Reset Omstart Inst Uppgrad Reng Rep Service Koll Just display Just dat o tid Rekonstr = Uppmontering och utsättning av utrustningsdetalj = Nedmontering och hemtagning av utrustningsdetalj = Utbyte av utrustningsdetalj för service eller ersättning = Påbörjad automatisk fiskräkning = Avbruten automatisk fiskräkning = Kontroll av räknarfunktion med träfisk = Avläsning av resultat på kontrollenhetens display eller genom hemtagning av datafiler = Skapande av räknarfiler genom att spara ned resultat från räknarens kontrollenhet = Överföring av räknarfiler från kontrollenheten till kontorsservern = Tömning och nollställning av kontrollenhetens dataminne = On/of, dvs omboot av utrustningsdetalj = Inställning av styrparametrar, programmering av kontrollenhetens mjukvara = Uppgradering av kontrollenhetens mjukvara = Rengöring av främst scannerplattorna = Reparation av utrustningsdetalj på plats eller lokalt = Service på verkstad, kontroll av funktioner = Funktionskontroll på plats, tex av SE med testfisk el LK/KK genom av- och påmontering med extra omsorg = Justerat antalet elektroniskt godkända fiskar på kontrollenhetens display så att det överensstämmer med tolkat antal fiskar = Justerat räknarens kalender och klocka så att den överensstämmer med gällande tid = Rekonstruktion av inträffad händelse eller funktion Förklaringar Åtgärd Metod Mod Kab Dir Fil Info = Åtgärd via fjärransluning med modem = Åtgärd via lokal ansluning med kabel = Åtgärd direkt via räknaren = Rekonstrukton av inträffad händelse eller funktion genom analys av datafiler = Rekonstrukton av inträffad händelse eller funktion enl uppgifter från lokal personal Fiskevårdateknik AB Kf04F:\Vaki kontr\vaki kontroll

23 Bilaga 1 Sid 4 (4) Förklaringar Funktion OK Skr = Inga receptorer blockerade, full funktion för optisk IR-scanning = Blockering av ngn el nga receptorer, beläggning eller skräp, anges som % blockering på främre och bakre raden i dold kommentar Förklaringar Filer Förkortningar utrustning 3 = Fullständiga och felfria data 2 = Fullständiga data men med fel som går att reparera 1 = Ofullständiga data och/eller fel som endast delvis går att reparera 0 = Inga data och/eller helt oreparabla fel Räkn SE SBE KE AE FE KK LK Trafo räkn Trafo mod Modem Kassett ÅS = Räknaren, beteckning för hela utrustningen (SE, SBE, KE och AE samt ev modem och ÅS) = Scannerenhet (SEE = emittor + SER receptor), scannerplattor eller SU (Scanner Units enl Vaki) = Signalbehandlingsenhet, svarta lådan eller DL (Data Logger enl Vaki) = Kontrollenhet, gula lådan eller DU (Display Unit enl Vaki) = Anslutningsenhet, grå lådan eller CB (Connector Box enl Vaki) = Fotoenhet, tunnel med kamera och ljus = Kort signalkabel = Lång signalkabel = Transformator AC/DC till räknaren = Transformator AC/DC till modem = Datamodem för distansövervakning och hemtagning av datafiler = Ram av rostfri stål i vilken båda scannerplattorna och ev signalbehandlingsenhet samt korta signalkablar sitter monterade = Åskskydd, skydd mot överspänning i kraftmatningen Fiskevårdateknik AB Kf04F:\Vaki kontr\vaki kontroll

24 Bilaga 2 Sid 1 (17) Länsstyrelsen Jonsereds nedre, Säveån Automatisk fiskräkning 2011 Tabell 1. Automatiskt registrerade fiskrörelser i nedre fiskvägen vid Jonsereds kraftverk under år Date/Time Depth Length Categorie Direction Speed Position Week : Not fish Up 2, : Not fish Down 1, : Not fish Down 4, : Not fish Down 1, : Eel Down 0, : Not fish Down 0, : Not fish Up 1, : Eel Down 1, : Eel Down 1, : Eel Down 1, : Not fish Up 0, : Not fish Up 0, : Eel Down 1, : Not fish Down 1, : Not fish Down 1, : Not fish Down 0, : Not fish Down 1, : Salmonid Down 0, : Salmonid Down 2, : Salmonid Down 1, : Other fish Down 0, : Salmonid Down 0, : Not fish Down : Not fish Down 1, : Not fish Up : Salmonid Down : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, : Other fish Up 0, : Salmonid Down 1, : Salmonid Down 0, : Eel Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, : Other fish Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, Kf10D:\Jonsered N\Ra Bilaga 2

25 Bilaga 2 Sid 2 (17) : Salmonid Down 0, : Salmonid Down 0, : Other fish Down 0, : Salmonid Down 1, : Other fish Down : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Down 1, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, : Other fish Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Up 0, : Other fish Down 0, : Salmonid Down 0, : Not fish Down 1, : Eel Down 0, : Other fish Up 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Other fish Down 0, : Salmonid Up 0, : Eel Down 0, : Salmonid Up 0, : Salmonid Down 0, : Other fish Down 0, : Other fish Down 0, : Other fish Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, Kf10D:\Jonsered N\Ra Bilaga 2

26 Bilaga 2 Sid 3 (17) : Salmonid Down 0, : Other fish Down 0, : Other fish Down 0, : Other fish Down 0, : Other fish Down 0, : Salmonid Down 0, : Other fish Down 0, : Salmonid Down 1, : Eel Down 0, : Salmonid Down 1, : Salmonid Down 1, : Salmonid Down 0, : Not fish Down 1, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Other fish Down 0, : Salmonid Down 0, : Not fish Down 1, : Salmonid Down 1, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Eel Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, Eel Down 0, : Eel Down 1, : Other fish Down 0, : Salmonid Down 0, : Other fish Up 0, : Other fish Down 0, : Salmonid Down 0, : Other fish Down 0, : Salmonid Down 0, : Other fish Down 0, : Salmonid Down 0, : Salmonid Up 1, : Other fish Down 1, : Salmonid Down 1, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Other fish Down 0, : Other fish Down 0, : Eel Down 0, : Salmonid Down : Salmonid Up 0, : Salmonid Down : Salmonid Down 0, Kf10D:\Jonsered N\Ra Bilaga 2

27 Bilaga 2 Sid 4 (17) : Salmonid Up 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down : Salmonid Down : Salmonid Up 1, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 1, : Other fish Down 0, : Salmonid Up 0, : Other fish Down 0, : Salmonid Up 1, : Salmonid Down 1, : Salmonid Down 0, : Other fish Down 0, : Other fish Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Down 0, : Eel Down 0, : Salmonid Down 0, : Salmonid Down 1, : Salmonid Down 0, : Not fish Down 1, : Salmonid Down 0, : Salmonid Down 1, : Not fish Down 3, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 1, : Salmonid Down 0, : Other fish Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 1, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, Kf10D:\Jonsered N\Ra Bilaga 2

28 Bilaga 2 Sid 5 (17) : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Not fish Down 0, : Other fish Down 3, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Down 0, : Other fish Down 1, : Not fish Down 1, : Eel Down 1, : Not fish Down 0, : Not fish Down 1, : Not fish Down 0, : Eel Down 1, : Other fish Down 0, : Salmonid Up 1, : Eel Down 0, : Other fish Up 1, : Other fish Down 0, : Other fish Up 0, : Other fish Down 0, : Other fish Up 1, : Eel Down 0, : Other fish Down 0, : Salmonid Up 1, : Other fish Down 0, : Salmonid Up 1, : Other fish Down 0, : Not fish Down 0, : Other fish Down 0, : Salmonid Up 1, : Other fish Down 0, : Other fish Up 0, : Salmonid Up 2, : Salmonid Up 1, : Other fish Down 0, : Other fish Up 0, : Other fish Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Up 2, : Salmonid Up 1, : Salmonid Down 0, : Other fish Down 1, : Other fish Down 0, : Other fish Up 0, : Other fish Down 0, : Not fish Up 0, : Not fish Up 2, : Not fish Up 0, Kf10D:\Jonsered N\Ra Bilaga 2

29 Bilaga 2 Sid 6 (17) : Not fish Up 0, : Not fish Down 0, : Not fish Down 0, : Not fish Up 2, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 1, : Other fish Down 0, : Salmonid Down 0, : Salmonid Up 1, : Other fish Down 0, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Down 0, : Other fish Up 1, : Salmonid Down 0, : Other fish Down 1, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Up 2, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Up 2, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Up 0, : Salmonid Up 2, : Salmonid Up 2, : Other fish Up 1, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, : Salmonid Up : Salmonid Down 0, : Salmonid Up 0, : Salmonid Down 0, : Salmonid Up 1, : Salmonid Down 0, Kf10D:\Jonsered N\Ra Bilaga 2
