1 Nybroån Sjöbo Tomelilla Köpingebro Ystad

2 Fina förutsättningar Fallhöjd Flöde-kvalitet Belägenhet

3 Fiskfauna höga värden Abborre, bäcknejonöga, elritsa, flodnejonöga?, gädda, id, lake?, sik?, skrubbskädda, stensimpa, storspigg, vimma?, ål samt öring, öring och öring

4 Men - stora problem Fram tom 1960-talet Svåra föroreningar Fiskdöd Vandringshinder Sediment och växtlighet

5 YFS Fiskevård Bildat 1949 Mkt ideellt arbete Pionjärer Vattenkvalitet Fiskvägar Återintroduktion Biotopvård Kartl fiskbestånd Reglerat fiske

6 Kontroll fiskbestånd

7 Lång tidsserie Antal lekvandrande havsöringar som passerat Köpingebro (från Eklöv 2012)

8 Elprovfiske Manuell fångst lekfisk Manuell fångst smolt Hembyggd fiskräknare - Arbetskrävande - Stör fiskvandring - Stressar fisken - Osäkra resultat Metodik

9 Behov av åtgärder Vattenintag ur drift Vattenintag ur drift Vandringshinder Vandringshinder Indämda strömhabitat Indämda strömhabitat Dålig fiskväg Dålig fiskväg Trasig fiskräknare Trasig fiskräknare

10 Målsättning Fri passage alla arter Kontinuerlig kontroll Automatiserad Fjärransluten Detaljerad info Beståndsvariation Vandringsmönster

11 Vaki RWC fiskräknare

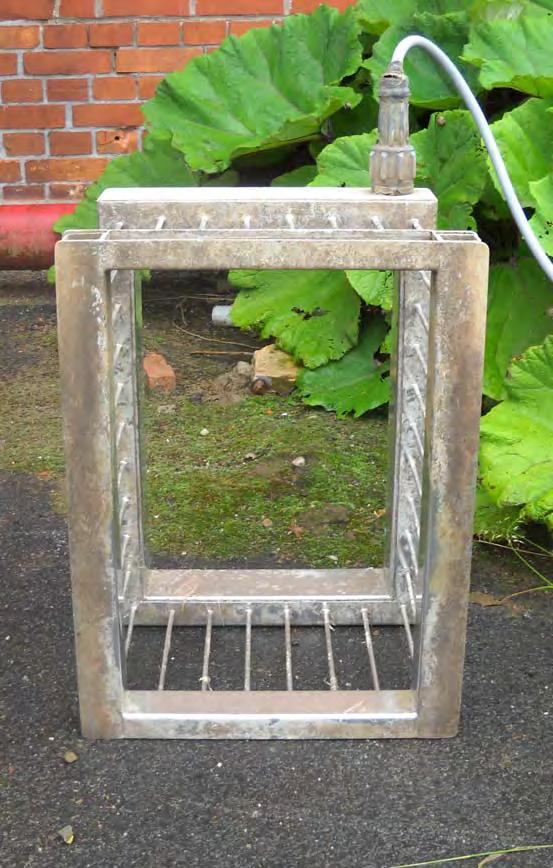

12 Infraröda ljusridåer Tid Storlek Riktning Skuggbild

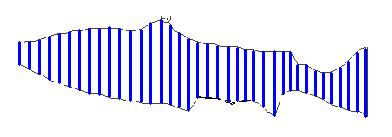

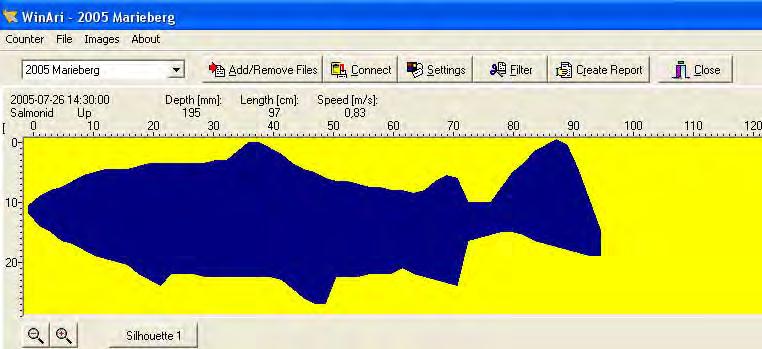

13 Skuggbild 50 svepningar/sekund Elektroniska kotletter

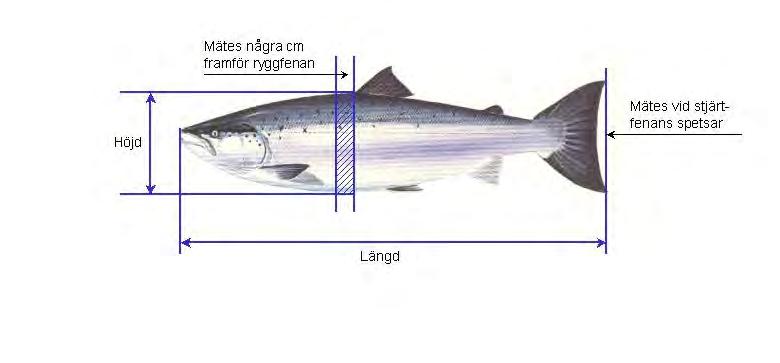

14 Fiskstorlek Endast höjden mäts Längden räknas fram

15 Empirisk relation Kungsforsen Mörrumsån Lax och öring båda kön, oktober y = 1,8405x + 31,903 R 2 = 0,7013 Höjd (cm) Längd (cm) Standardavvikelse < 8 % ± 6 cm på en 80 cm öring

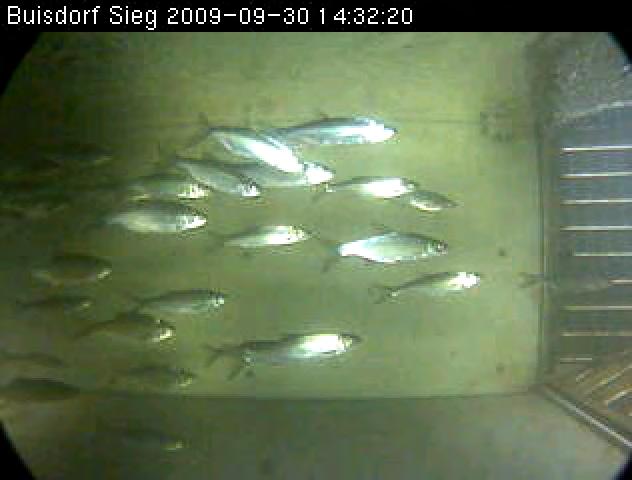

16 Videofilmning

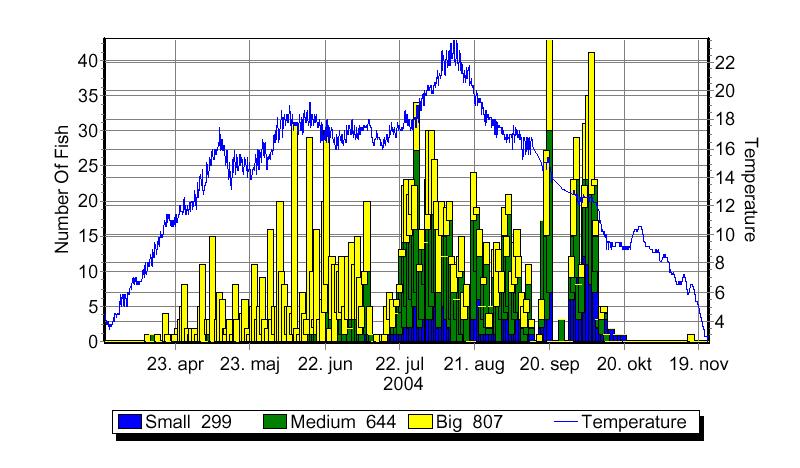

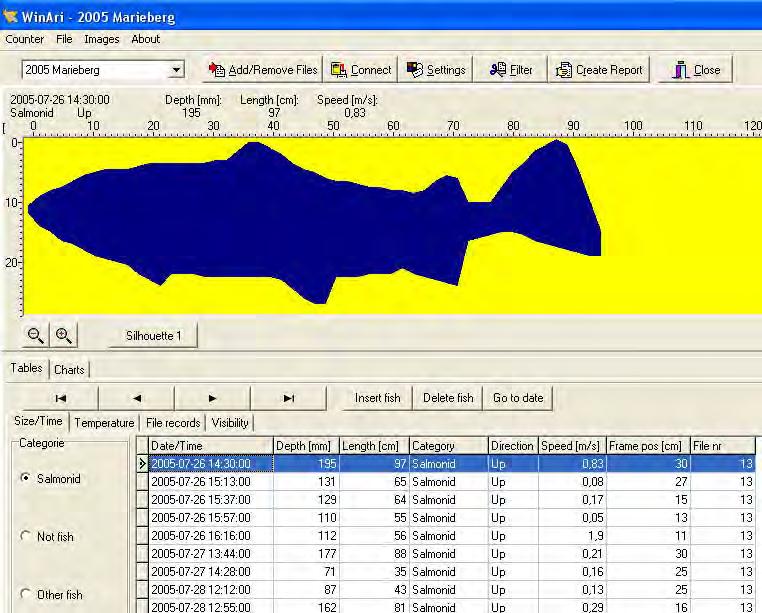

17 Tolkning,analys och presentation

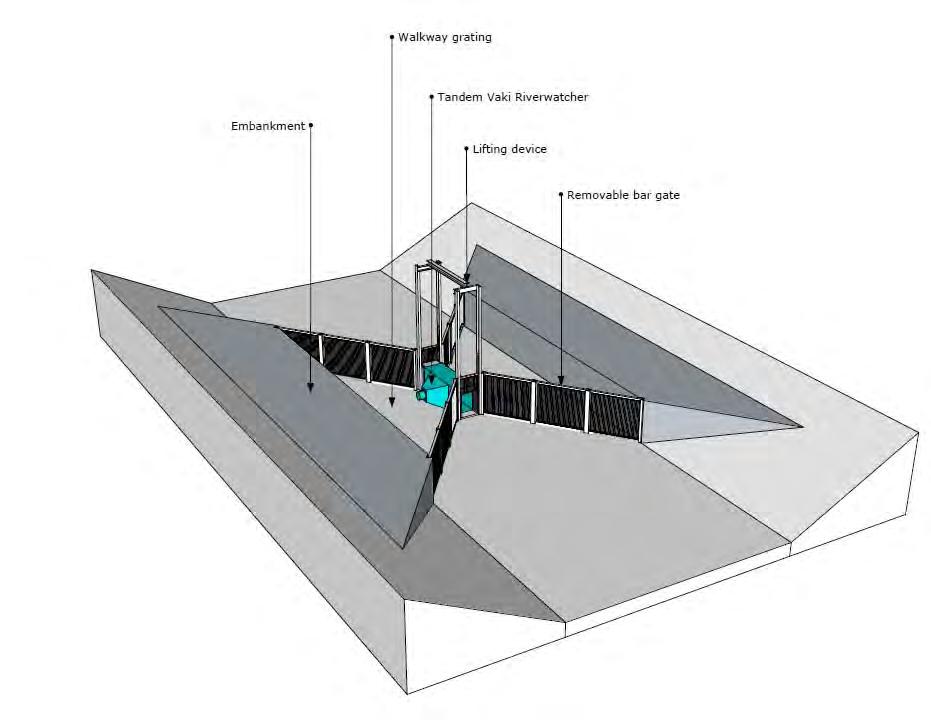

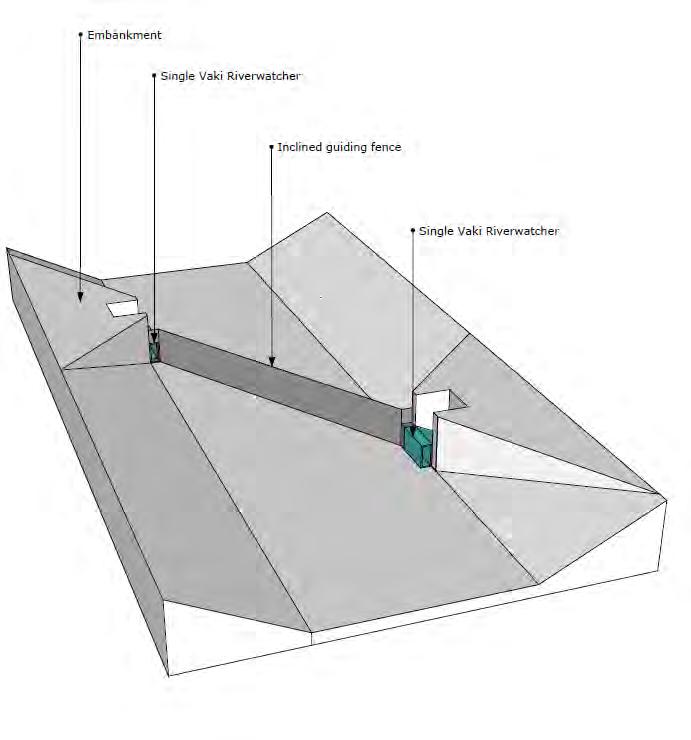

18 Projektering Infästning räknare Vägledning fisk

19 Restriktioner Dom AD13/34 Gäller fortfarande DG +8,60 Tröskel +7,60 Öppet

20 Bedömn konsekvenser 9,5 Köpingebro, Nybroån Avbördning tidigare och nuvarande dammar Avbördning nuvarande och framtida dammbyggnad 9,0 Allt vatten genom Allt vatten genom räknaren räknaren och och stigrännan stigrännan vid vid flöden flöden under under 1,3 1,3 m m 3 /s 3 /s Vattennivå W (möf) 8,5 8,0 7,5 ÖK tidigare damm ÖK tidigare tröskel Tidigare avbördning Ök framtida damm Ök framtida tröskel Framtida avbördning 7, Vattenflöde Q (m3/s)

21 Ny skibordsdamm Stor längd - låg höjd Vägledande funktion

22 Stigränna och utskov

23 Infästning fiskräknare

24 Genomförande NCC-Fiskevårdsteknik Anpassing till flöden Utrivning äldre damm Anläggning ny damm Anläggning ny fiskväg Installation fiskräknare Övervakning och drift

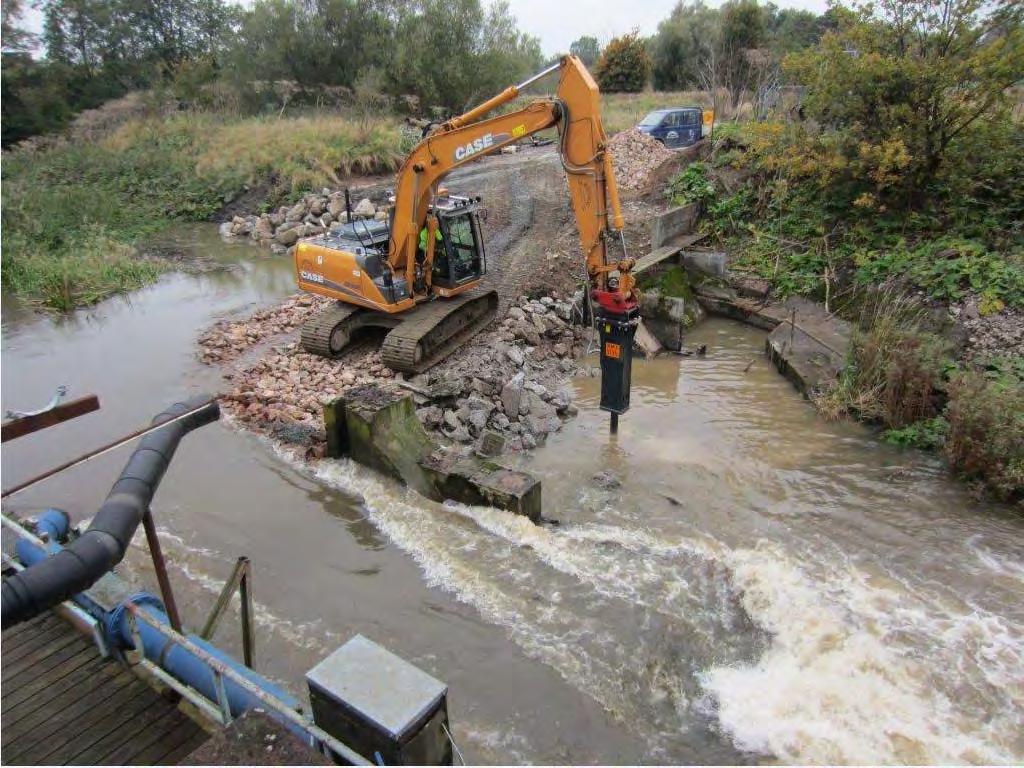

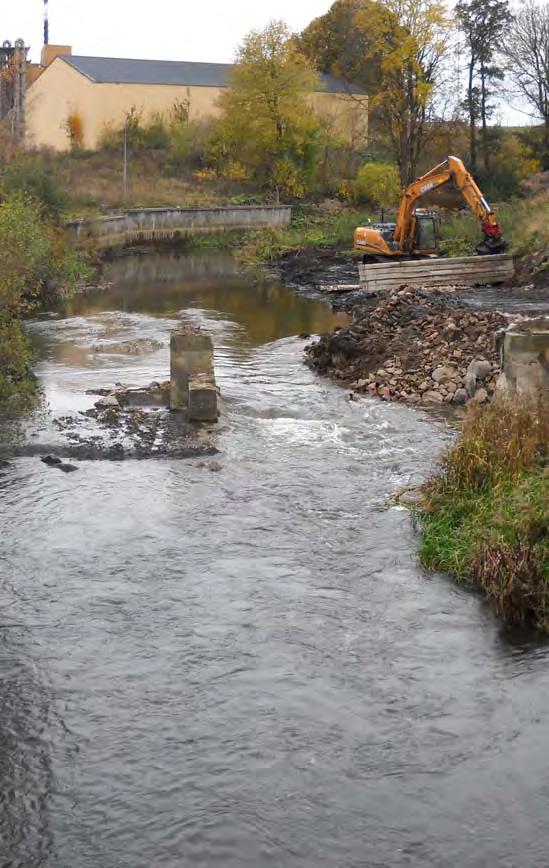

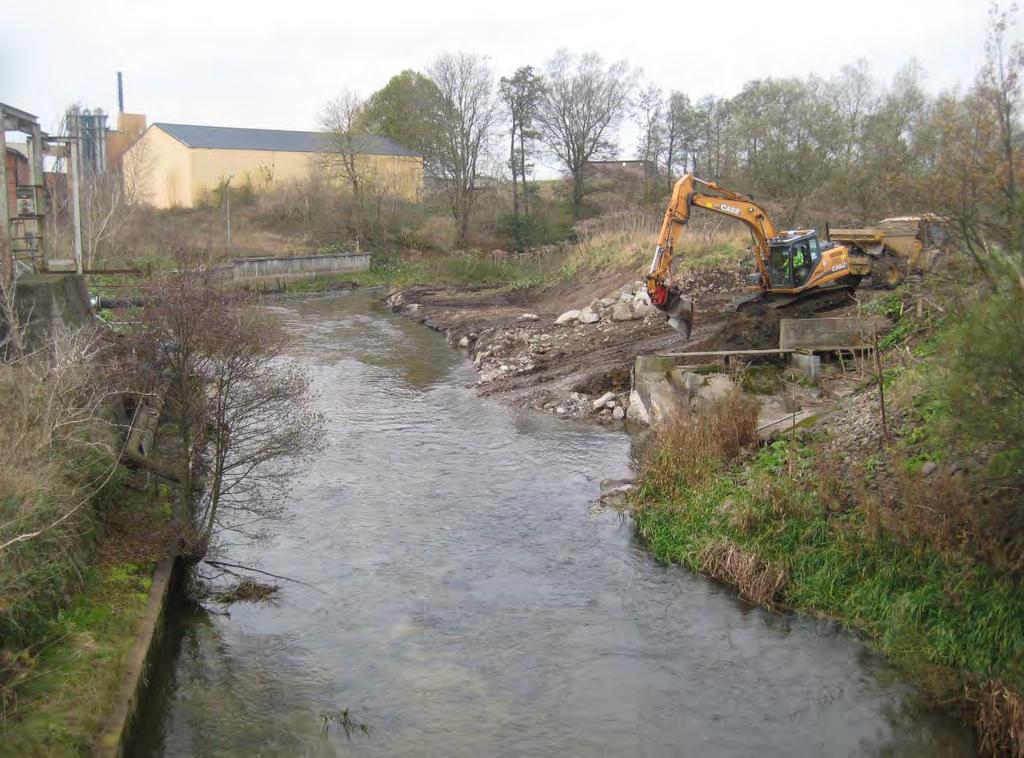

25 Gamla dammen rivs

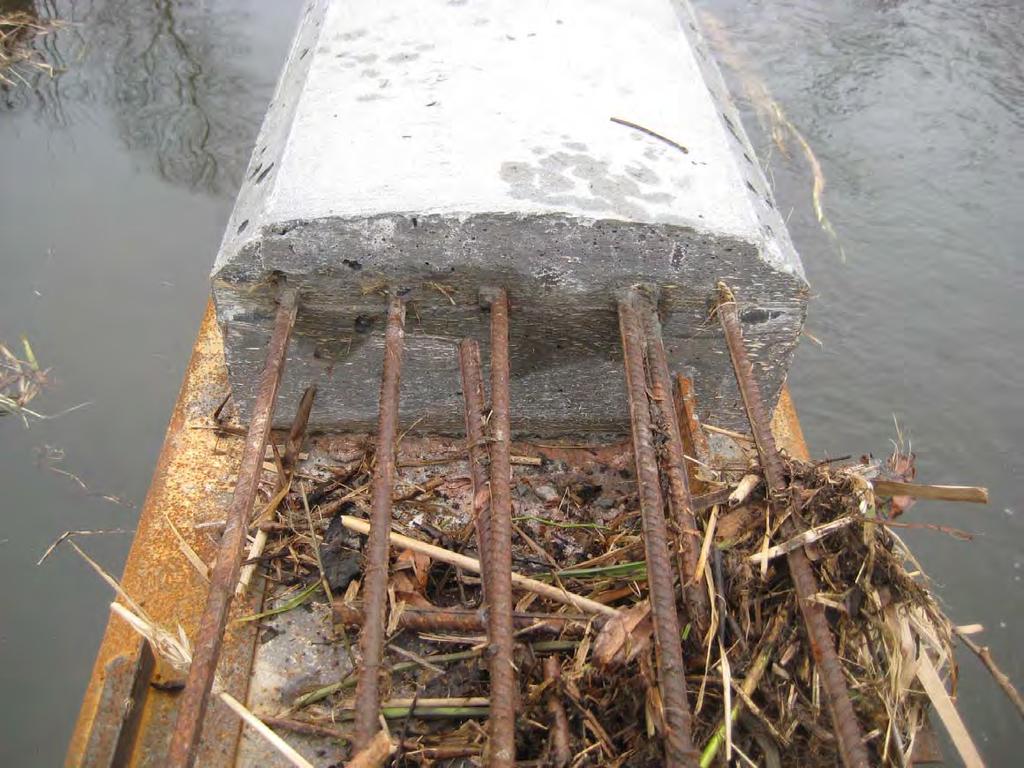

26 Gamla dammen borta

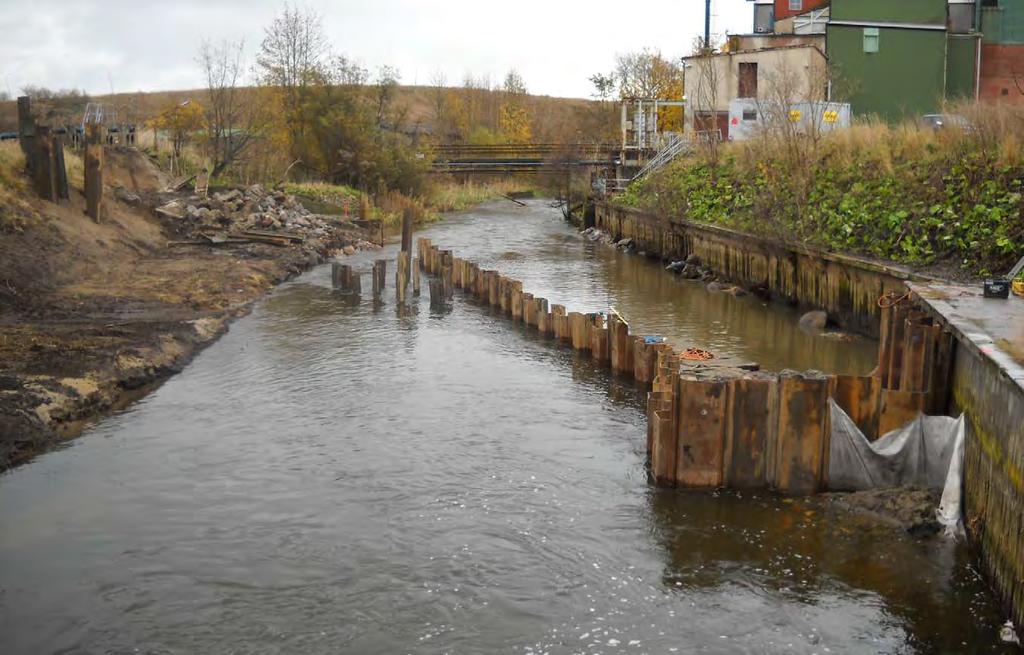

27 Spont till nya dammen

28 Gjutning av dammkrön

29 Inredning av utskov

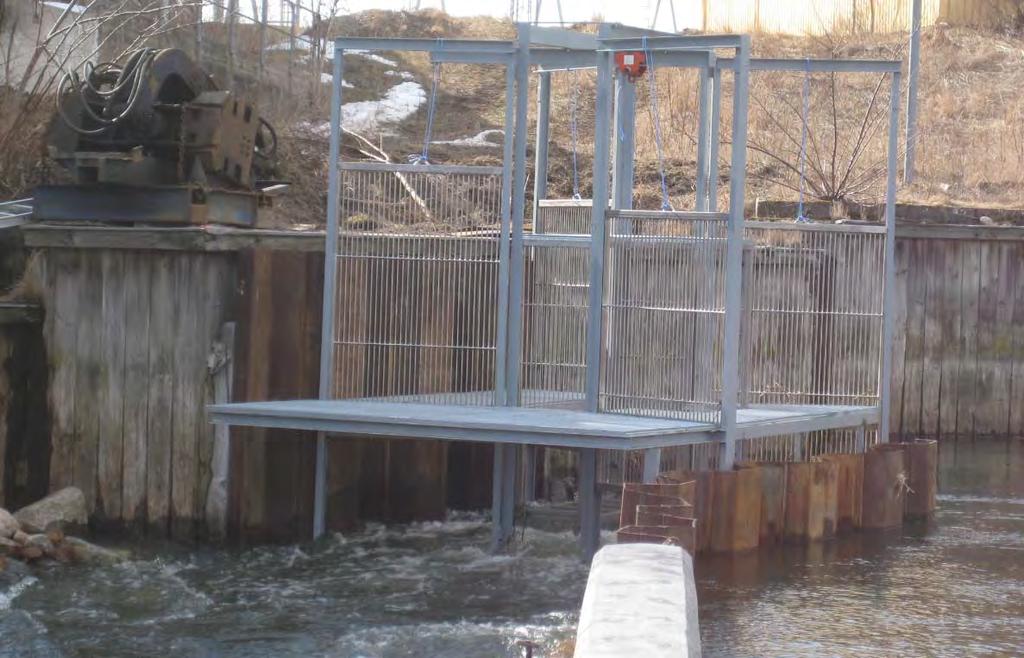

30 Gallergrindar på plats

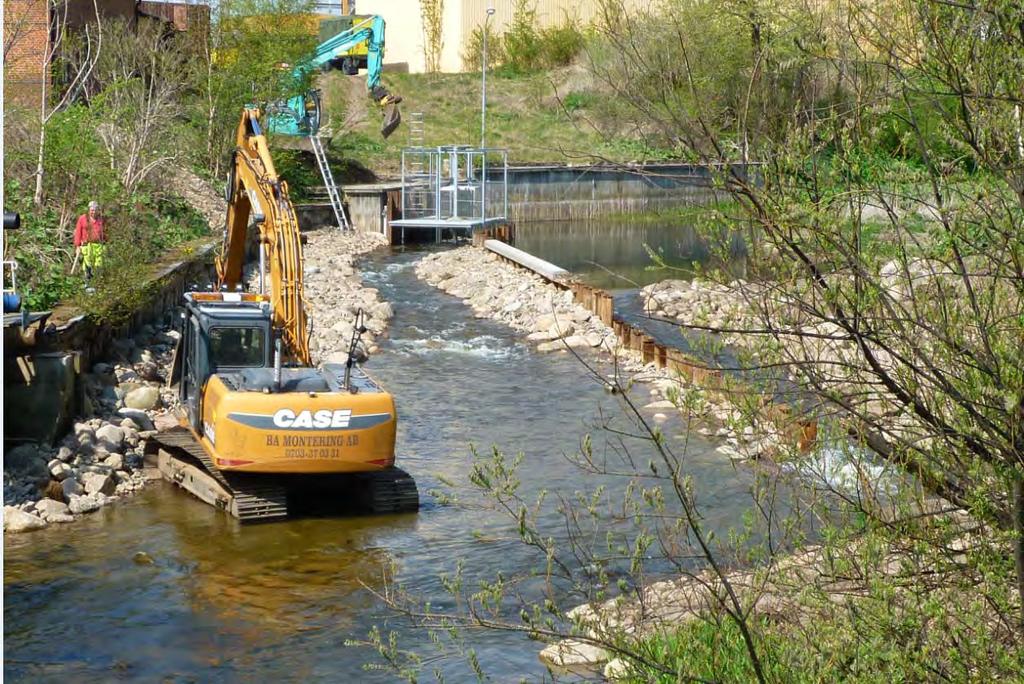

31 Ny fiskväg anläggs

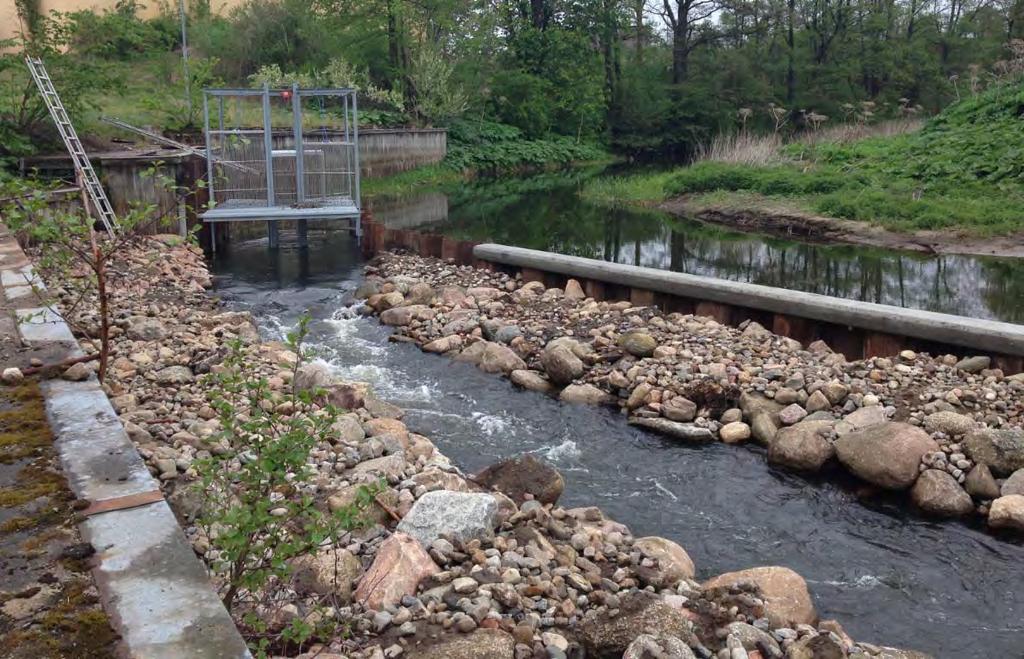

32 Stigrännan färdigställd

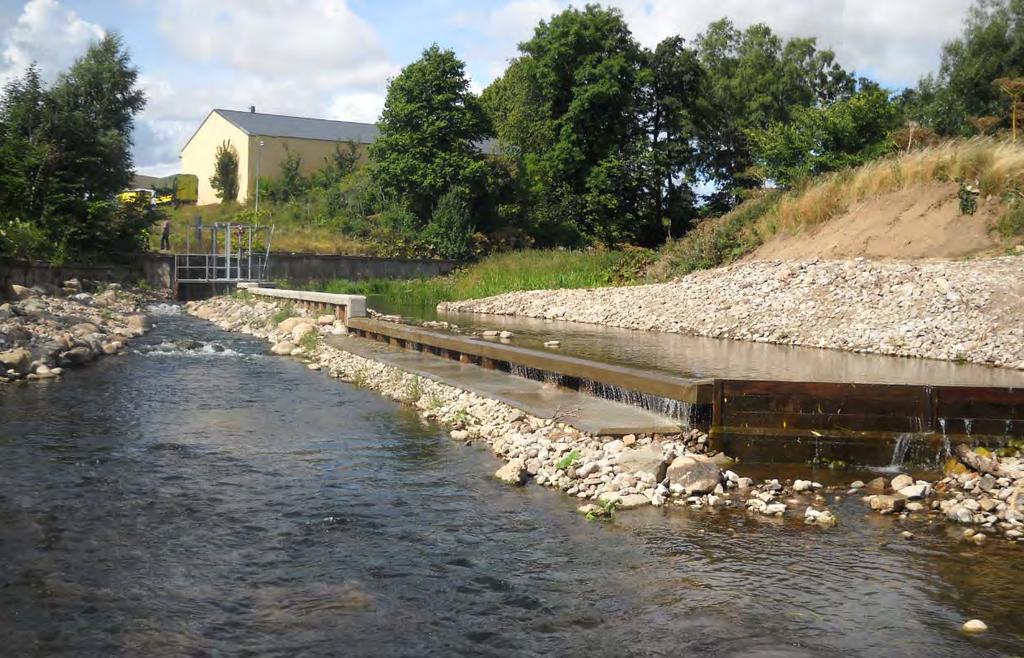

33 Vägledning av fisk

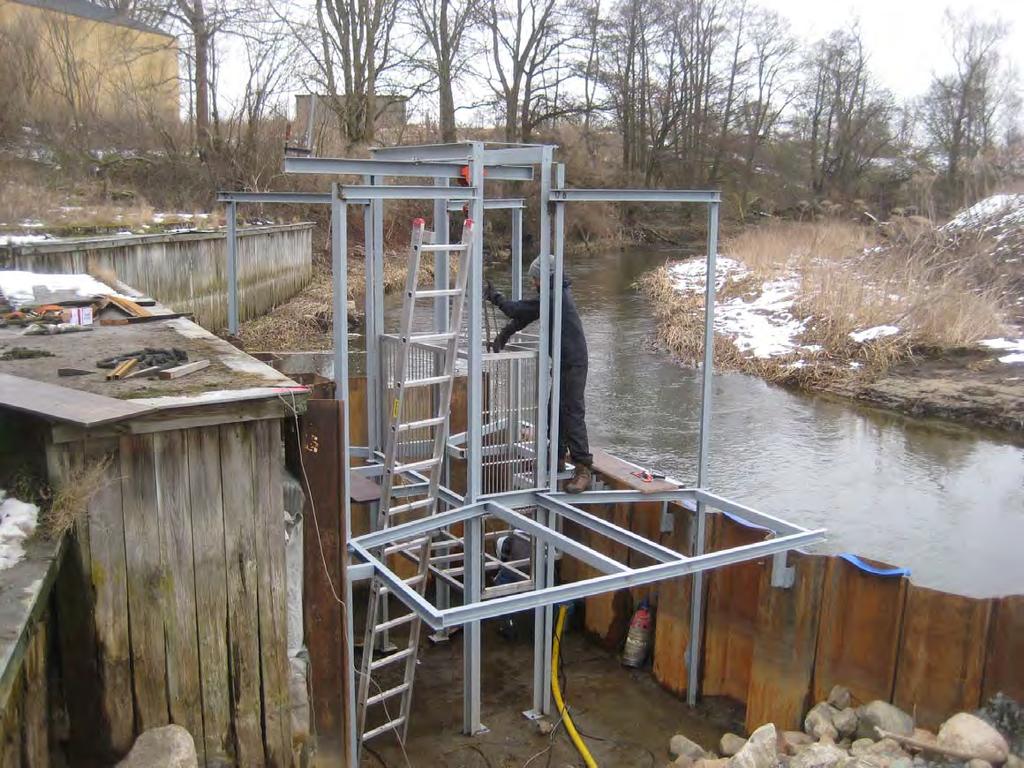

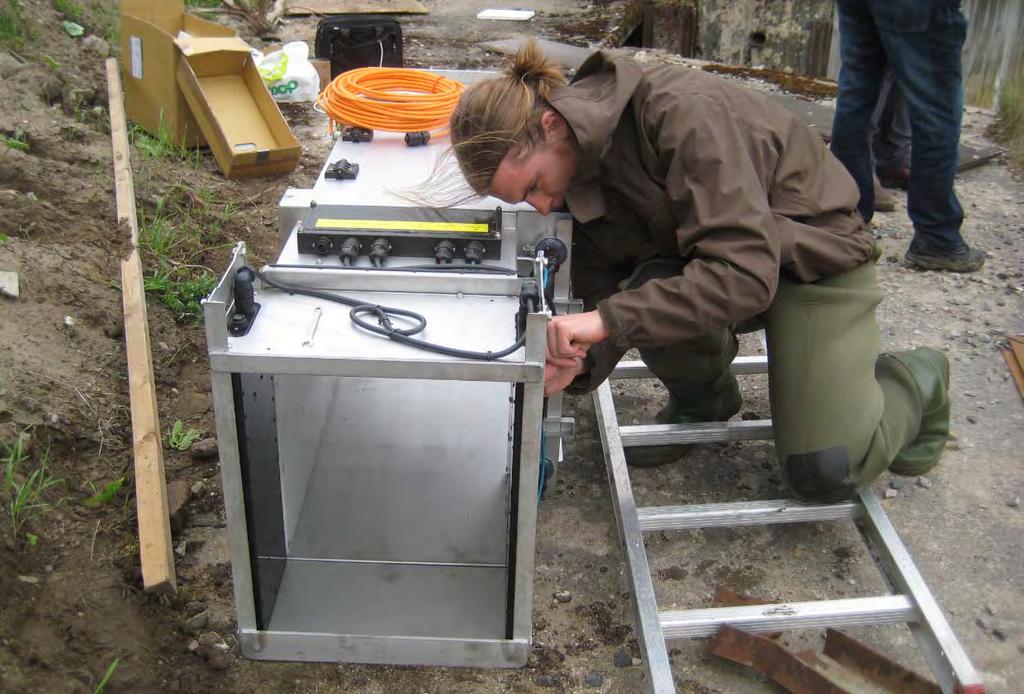

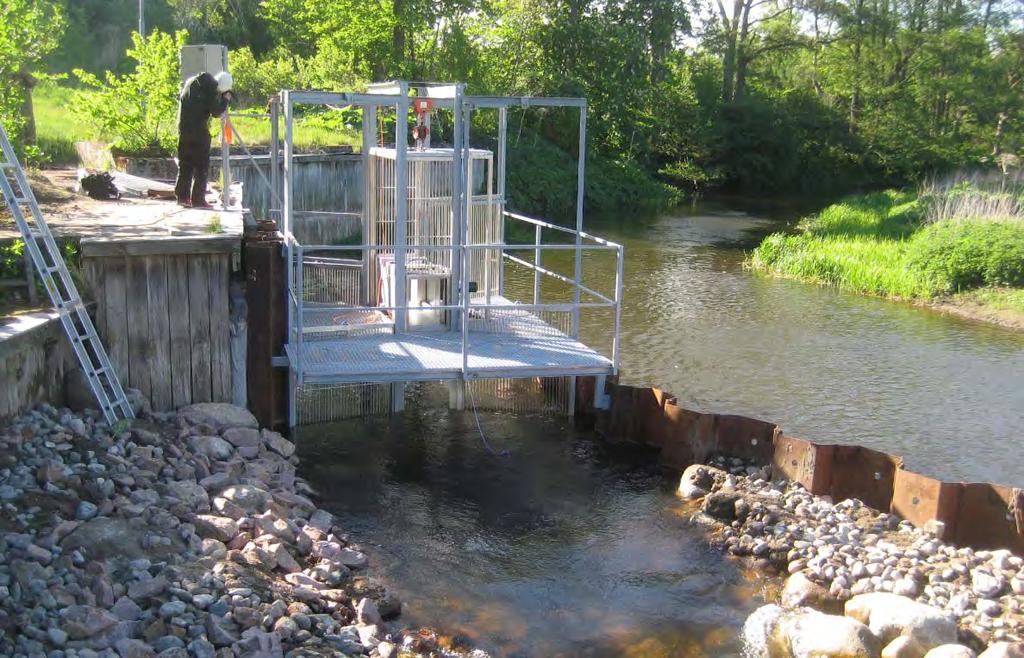

34 Fiskräknaren monteras

35 El, com och datorer inst

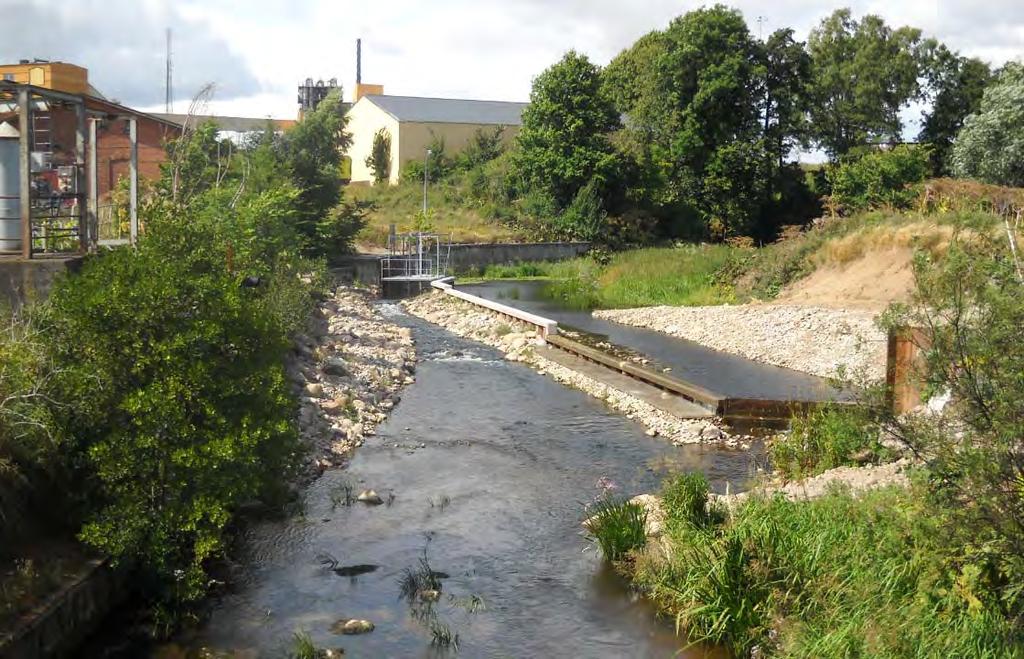

36 Så fint det blev

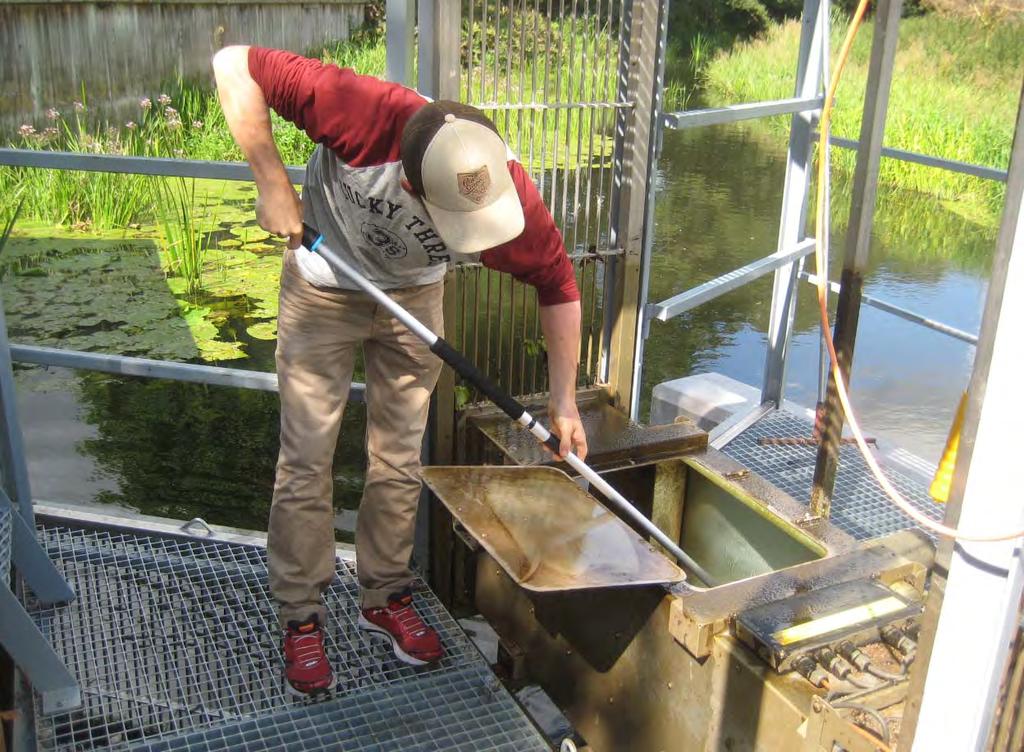

37 Skötsel

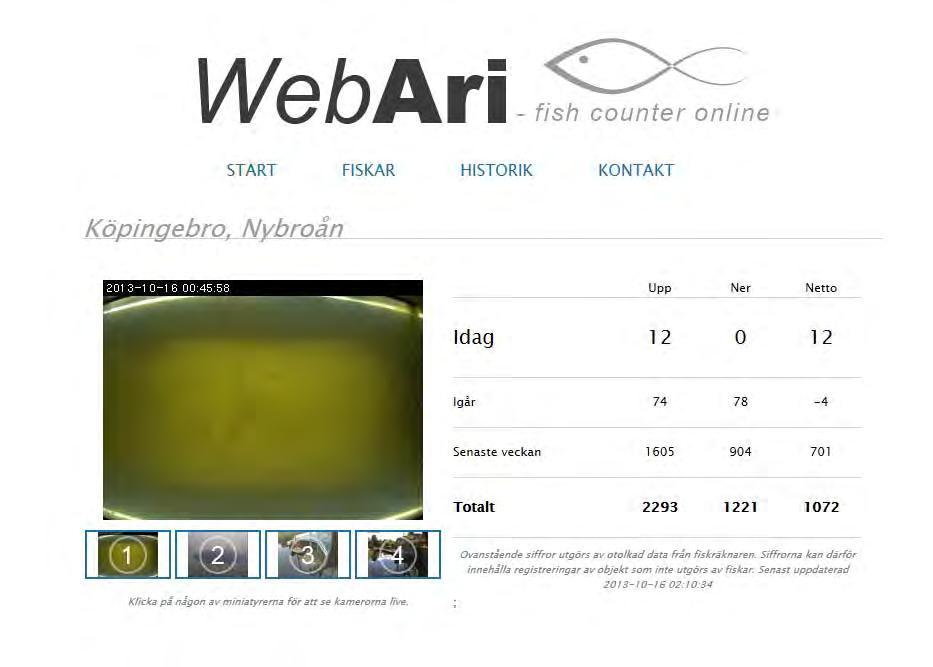

38 Övervakning

39 Biotop enhancements Biotopvård Population Beståndskontroll Controll Tillstånds- Tillstånds- ärenden Legalisations & compensations ärenden Fiskvägar Fishways Räknare Counters & trapps fällor Pålsjövägen 12, 12, SE Lund Tel Tel Fax Fax Mats Hebrand, Stefan Kläppe, Alex Larsson Utredning Projektering Entreprenad
