CP-A222WN/CP-A302WN/CP-AW252WN (Typnr. CP-A222WN, CP-A222WNM, CP-A302WN, CP-A302WNM, CP-AW252WN, CP-AW252WNM)

Transkript

1 Projektor CP-A222WN/CP-A302WN/CP-AW252WN (Typnr. CP-A222WN, CP-A222WNM, CP-A302WN, CP-A302WNM, CP-AW252WN, CP-AW252WNM) Bruksanvisning (detaljerad) Nätverksguide Tack för att ni valde denna produkt. Denna bruksanvisning avser endast att förklara nätverksfunktion. Rådfråga den här handboken och produktens andra handböcker för korrekt bruk av produkten. VARNING Före användandet av denna produkt, se till att ha läst igenom alla manualer för produkten. Efter att du läst dem, håll denna information på säker plats för framtida bruk. Funktioner Denna projektor har nätverksfunktioner som ger er tillgång till följande: Nätverkspresentation: med den här funktionen kan projektorn projektera PC-bilder sända via ett nätverk. ( 15) Webbkontroll: med den här funktionen kan du övervaka och kontrollera projektorn via ett nätverk från en PC. ( 16) Min bild: med den här funktionen kan du lagra upp till fyra bilder och projektera dem. ( 50) Meddelande: med den här funktionen kan projektorn visa text som skickas från en PC via ett nätverk. ( 51) Nätverksbrygga: med den här funktionen kan du kontrollera en extern enhet via projektorn från en PC. ( 52) NOTERA Innehållet i denna bruksanvisning kan ändras utan föregående meddelande. Tillverkaren tar inget ansvar för eventuella felaktigheter i denna bruksanvisning. Reproduktion eller kopiering av hela eller delar av innehållet i detta dokument får inte ske utan skriftligt medgivande. Varumärkesinformation Microsoft, Internet Explorer, Windows, Windows Vista och Aero är ett registrerat varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. Adobe och Flash är registrerade varumärken som tillhör Adobe Systems Incorporated. Pentium är ett registrerat varumärke som tillhör Intel Corporation. JavaScript är ett registrerat varumärke som tillhör Sun Microsystems, Inc. HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC. i USA och andra länder. Crestron, Crestron e-control, e-control, Crestron RoomView och RoomView TM är varumärken eller registrerade varumärken som tillhör Crestron Electronics, Inc. i USA och andra länder. Varumärket PJLink är ett varumärke som ansökt om varumärkesrättigheter i Japan, USA och andra länder och områden. Alla övriga varumärken är respektive varumärkesägares egendom. 1

2 Innehåll Innehåll Försiktigt Ansluta till nätverket Systemkrav Nödvändiga förberedelser av utrustningen Hårdvaru- och programvarukrav för PC Manuell inställning av nätverksanslutning - Trådbundet LAN Anslutning av utrustning Nätverksinställningar Internet-alternativ setting Manuella inställningar av nätverksanslutningar - Trådlöst LAN (WLAN) Förberedelse för wireless LAN-anslutning Ställa in trådlös WLAN-anslutning Nätverkspresentation Webbkontroll Webbkontroll för projektor Inloggning Nätverksinformation Nätverksinställningar Portinställningar E-postinställningar Larminställningar Schemainställningar Datum-/tidinställningar Säkerhetsinställningar Projektorstyrning Fjärrkontroll Projektorstatus Starta om nätverk Crestron e-control Fönstret Main Fönstret Tools Fönstret Info Fönstret Help Desk Varning Funktionen Min bild Meddelandefunktion

3 Innehåll 6. Funktionen Nätverksbrygga Ansluta enheter Kommunikationsinställning Kommunikationsport Överföringsmetod HALV DUPLEX FULL DUPLEX Andra funktioner E-postvarningar Projektorhantering med SNMP Schemalägga händelser Kommandokontroll via nätverket Crestron RoomView Felsökning Specifikationer Garanti och efterservice

4 Försiktigt Försiktigt Det särskilda trådlös USB-adapter som säljs som tillbehör krävs för att man ska kunna använda projektorns trådlösa funktion. Se den dokumentation som medföljer adaptern för försiktighetsåtgärder i enlighet med standarder och lagar. [Föreskrift gällande till- och frånkoppling av trådlös USB-adapter] Innan man för in eller drar ut trådlös USB-adapter från projektorn ska man bryta strömtillförsel till projektorn och dra ut nätkabelns kontakt ur uttaget. Rör inte vid den trådlös USB-adapter som är ansluten till projektorn medan denna är strömtillförd. Använd inte förlängningssladdar eller liknande när du ansluter adaptern till projektorn. [Säkerhetsåtgärder vid användning av trådlöst LAN] Man bör ställa in säkerhetsinställningar som SSID och KODNING när man använder trådlös LAN-kommunikation. Om man inte ställer in säkerhetsinställningarna kan innehållet tillträdas eller orsaka en obehörig åtkomst till systemet. Se 3.1 Webbkontroll för projektor eller Menyn NÄTVERK i Funktionsguide för detaljer om säkerhetsinställningar för trådlöst LAN. FÖRSIKTIGT Tillvalet IEEE802.11b/g/n trådlös USB-adapter använder bandet 2,4 GHz för radiofrekvens. Man behöver inte en radiolicens för att använda adaptern men man bör vara medveten om följande: ANVÄND INTE I NÄRHETEN AV FÖLJANDE! Mikrovågsugnar Industriella, vetenskapliga eller medicinska enheter Radiosändare med låg effekt Radiostationer Att använda trådlös USB-adapter i närheten av det ovannämnda kan orsaka radiostörningar, vilket kan leda till att överföringens hastighet sänks eller att överföringen avbryts, samt även leda till att apparater som t.ex. pacemakers inte fungerar korrekt. Beroende på den plats på vilken trådlös USB-adapter används kan radiovågsstörningar inträffa vilket kan leda till att överföringshastigheten minskar eller att kommunikationen bryts. I synnerhet ska man ta hänsyn till att en användning av trådlös USB-adapter på platser med förstärkt stål, andra typer av metall eller betong troligen orsakar radiovågsstörningar. Tillgängliga kanaler trådlös USB-adapter använder bandet 2,4 GHz för radiofrekvens, men beroende på det land eller den region du befinner dig i kan de kanaler du kan använda vara begränsade. Vänligen rådfråga din återförsäljare för information om kanaler som kan användas. Att föra ut tillvalet trådlös USB-adapter ur det land eller den region man är invånare i och använda den där kan innebära ett brott mot radiolagarna i aktuellt land eller aktuell region. 4

5 1. Ansluta till nätverket 1.1 Systemkrav 1. Ansluta till nätverket Nödvändiga förberedelser av utrustningen Följande utrustning krävs för att kunna ansluta projektorn till en dator via nätverket. Vanliga Projektorn: 1 styck, Dator : minst 1 Beroende på anslutningssätt 1) Med kabelanslutning (LAN) *1 LAN-kabel (CAT-5 eller högre): 1 styck 2) För wireless anslutning *2 - Projektorsida IEEE802.11b/g/n Trådlös USB-adapter (tillbehör : USB-WL-11N) : 1 styck - Datorsida IEEE b/g/n wireless LAN-utrustning: 1 enhet för varje *3 *1: Systemet för användning av nätverksfunktion för projektorn kräver kommunikation som överenstämmer med 500Base-TX eller 50Base-T. *2: En åtkomstpunkt krävs när wireless LAN-anslutning används som Infrastructure-läge. *3: Beroende på den typ av enhet för trådlöst nätverk och dator du använder kan det hända att projektorn inte kan kommunicera korrekt med datorn, även om datorn är utrustad med en inbyggd trådlös LAN-funktion. Du eliminerar kommunikationsproblem genom att använda en Wi-Fi -certifierad wireless nätverksenhet Hårdvaru- och programvarukrav för PC För att ansluta datorn till projektorn och använda projektorns nätverksfunktion måste datorn uppfylla följande krav. Operativsystem: Ett av följande. Windows XP Home Edition /Professional Edition Windows Vista Home Basic /Home Premium /Business /Ultimate /Enterprise (Service Pack 1 eller senare ) Windows 7 Starter /Home Basic /Home Premium /Professional /Ultimate / Enterprise Processor: Pentium 4 (2.8 GHz eller högre) Grafikkort: 16 bit, XGA eller högre * När du använder LiveViewer rekommenderar vi att Dator:ns skärmupplösning är inställd till 1024 x 768. Minne: 512 MB eller högre Hårddisksutrymme: 100 MB eller högre Webbrowser: Internet Explorer 6.0 eller bättre CD-ROM-enhet 5

6 1. Ansluta till nätverket 1.1 Systemkrav (fortsättn.) NOTERA Kontrollen av nätverkskommunikation är avaktiverad när projektor är i vänteläge om VÄNTLÄGE är satt till SPARA. Anslut nätverkskommunikationen till projektorn efter att ha ställt VÄNTLÄGE till NORMAL. ( INSTÄLL.-meny i Funktionsguide) Du hittar den senaste versionen av applikationerna för projektorns nätverksfunktioner och den senaste informationen om den här produkten på Hitachi webbsidan ( eller hitachidigitalmedia.com). 6

7 1. Ansluta till nätverket 1.2 Manuell inställning av nätverksanslutning - Trådbundet LAN - Det här avsnittet förklarar hur man gör inställningarna manuellt Anslutning av utrustning Anslut projektorn och datorn med en LAN-kabel. * Innan du ansluter till ett nätverk, rådgör med nätverksadministratören. Kontrollera därefter följande datorinställningar Nätverksinställningar Detta är en förklaring av inställningarna för nätverksanslutningen för Windows 7. 1) Logga in på Windows 7 som administratör. Administratören är det konto som har tillgång till alla funktioner. 2) Öppna Kontrollpanelen från Start -menyn. 3) Öppna Visa nätverksstatus och-åtgärder på Nätverk och Internet. När ikonerna i fönstret Kontrollpanelen visas klickar man på Nätverks- och delningscenter. 4) Klicka på Ändra inställningar för nätverkskort i menyn på vänster sida av fönstret Nätverksoch delningscenter. (fortsätter på nästa sida) 7

8 1. Ansluta till nätverket 1.2 Manuell inställning av nätverksanslutning - Trådbundet LAN - (fortsättn.) 5) Högerklicka på Anslutning till lokalt nätverk för att öppna menyn och välj Egenskaper. 6) Välj Internet Protocol Version 4 (TCP/IPv4) och klicka på [Egenskaper]. 7) Välj Använd följande IP-adress och konfigurera IP-adress, Nätmask och Standard-gateway för datorn därefter. Om det finns en DHCP-server i nätverket kan man välja Erhåll en IP-adress automatiskt ; IP-adress tilldelas automatiskt. När inställningen slutförts klickar man på [OK] för att stänga fönstret. (fortsätter på nästa sida) 8

9 1. Ansluta till nätverket 1.2 Manuell inställning av nätverksanslutning - Trådbundet LAN - (fortsättn.) [Inställning av IP-address] Manuell inställning Nätverksadressdelen av inställningen för IP-adress på din dator ska vara samma som inställningen på projektorn. Vidare får inte hela datorns IP-adress vara samma som den för andra enheter i samma nätverk, inklusive projektorn. Till exempel Projektorns inställningar är enligt följande. IP-adress: Subnet mask: (Nätverksadress: i detta exempel) Man ska därför specificera datorns IP-adress enligt följande. IP-adress: xxx (xxx visar decimalsiffra.) Subnet mask: (Nätverksadress: i detta exempel) Välj från 1 till 254 för xxx utan att använda samma som på annan utrustning. Eftersom IP-adressen för projektorn i detta fall är ska man ange en inställning på mellan 1 och 253 för datorn. NOTERA kan inte vara en IP-adress. Projektorns IP-adress kan ändras med konfigurationsverktyget i en webbrowser. ( 21) Om projektorn och datorn finns i samma nätverk (d.v.s. har samma nätverksadress) kan man lämna fältet för default gateway tomt. Om projektorn och datorn är i olika nätverk måste man ställa in default gateway. Kontakta nätverksadministratören om detaljerna. Automatisk inställning Om det finns en DHCP-server i det anslutna nätverket kan man tilldela projektorn och datorn en IP-adress automatiskt. * DHCP är en förkortning för Dynamic Host Configuration Protocol och har funktionen att dela ut nödvändiga inställningar för nätverk såsom IP-adress från server till klient. En server med DHCP-funktion kallas följaktligen DHCP-server. (fortsätter på nästa sida) 9

10 1. Ansluta till nätverket 1.2 Manuell inställning av nätverksanslutning - Trådbundet LAN - (fortsättn.) Internet-alternativ setting 1) Välj Internet-alternativ i fönstret Nätverksoch delningscenter för att öppna fönstret Internet-egenskaper. 2) Välj Anslutningar och klicka sedan på knappen [LANinställningar] så öppnas Inställningar för lokalt nätverk (LAN). 3) Avmarkera alla rutor i fönstret Inställningar för lokalt nätverk (LAN). När inställningen slutförts klickar man på [OK] för att stänga fönstret. 10

11 1. Ansluta till nätverket 1.3 Manuella inställningar av nätverksanslutningar - Trådlöst LAN (WLAN) - Om man använder den särskilda trådlös USB-adapter (tillval) på projektorn kan denna och datorn kommunicera både i Ad-Hoc- och Infrastrukturläge. Det här avsnittet förklarar hur man ställer in wireless LAN-anslutning manuellt Förberedelse för wireless LAN-anslutning Fig a Kommunikation utan åtkomstpunkt (Ad-Hoc) Fig b Kommunikation med en åtkomstpunkt (Infrastructure) * Ad-Hoc är en av de metoder för wireless LAN-kommunikationsmetoder utan åtkomstpunkt. * Infrastructure är en av de metoder för wireless LAN-kommunikation som har åtkomstpunkt. Om ett stort antal enheter används är detta ett effektivt sätt. Om kommunikationen ska ske med ett befintligt nätverk, kontakta din nätverksadministratör. Anslut först trådlös USB-adapter i USB TYPE A-porten. ( Ansluta dina enheter i Funktionsguide) Ställ sedan in datorn för trådlös kommunikation. Om datorn har en inbyggd IEEE802.11b/g/n enhet för trådlöst LAN ska man aktivera denna och inaktivera andra nätverksanslutningar. Om datorn inte har en inbyggd enhet för trådlöst LAN ska man ansluta en IEEE802.11b/g/n enhet för trådlöst LAN och installera den. (Se bruksanvisningen för datorn och enheten för trådlöst LAN för mer detaljer.) 11

12 1. Ansluta till nätverket 1.3 Manuella inställningar av nätverksanslutningar - Trådlöst LAN (WLAN) - (fortsättn.) Ställa in trådlös WLAN-anslutning Använda wireless LAN-funktion för Windows 7 standard. Projektorns ursprungliga inställningar för WLAN är som följer. Kontroll av anslutning : Ad-Hoc SSID : wireless Kanal : 1 Encryption gradering : Ingen IP-adress: : * Man kan ändra dessa inställningar via datorns webbläsare eller via projektorns meny. Mer information, se punkt Nätverksinställningar ( 20) eller NÄTVERK-meny i Funktionsguide. 1) Välj Ändra inställningar för nätverkskort i menyn på vänster sida av fönstret Nätverksoch delningscenter. 2) Högerklicka på Trådlös nätverksanslutning för att öppna menyn och välj Egenskaper. 3) Välj Internet Protocol Version 4 (TCP/IPv4) och klicka på [Egenskaper]. (fortsätter på nästa sida) 12

13 1. Ansluta till nätverket 1.3 Manuella inställningar av nätverksanslutningar - Trådlöst LAN (WLAN) - (fortsättn.) 4) Välj Använd följande IP-adress och konfigurera IP-adress, Nätmask och Standard-gateway för datorn därefter. När inställningen slutförts klickar man på [OK] för att stänga fönstret. [Inställning av IP-address] Nätverksadressdelen av inställningen för IP-adress på din dator ska vara samma som inställningen på projektorn. Vidare får inte hela datorns IP-adress vara samma som den för andra enheter i samma nätverk, inklusive projektorn. Till exempel Projektorns inställningar är enligt följande. IP-adress: Subnet mask: (Nätverksadress: i detta exempel) Man ska därför specificera datorns IP-adress enligt följande. IP address: xxx (xxx visar decimalsiffra.) Subnet mask: (Nätverksadress: i detta exempel) Välj från 1 till 254 för xxx utan att använda samma som på annan utrustning. Eftersom IP-adressen för projektorn i detta fall är ska man ange en inställning på mellan 1 och 253 för datorn. NOTERA kan inte vara en IP-adress. Projektorns IP-adress kan ändras med konfigurationsverktyget i en webbrowser. ( 20) Om projektorn och datorn finns i samma nätverk (d.v.s. har samma nätverksadress) kan man lämna fältet för default gateway tomt. Om projektorn och datorn är i olika nätverk måste man ställa in default gateway. Kontakta nätverksadministratören om detaljerna. (fortsätter på nästa sida) 13

14 1. Ansluta till nätverket 1.3 Manuella inställningar av nätverksanslutningar - Trådlöst LAN (WLAN) - (fortsättn.) 5) Högerklicka på Trådlös nätverksanslutning för att öppna menyn och välj Anslut eller koppla ifrån. 6) Bland de trådlösa nätverken som finns tillgängliga väljer man SSID för projektorn (ställs in till wireless som standard) och klickar på [Anslut]. Om man aktiverat kryptering öppnas ett fönster där man ska ange krypteringsnyckeln. Ange nyckeln. 7) När anslutningen genomförts visas Ansluten till höger om SSID. 14

15 2. Nätverkspresentation 2. Nätverkspresentation Projektorn kan visa eller spela upp bilder från datorskärmen och ljuddata som skickas genom nätverket. Den här funktionen för nätverkspresentation hjälper dig att verkställa dina presentationer och konferenser på ett smidigt sätt. Trådlöst LAN Trådbundet LAN En särskild applikation, LiveViewer, krävs för att använda nätverkspresentation. Man kan installera detta från CD:n med buntad programvara. Man kan även ladda ner den senaste versionen och viktig information från Hitachi webbsidan ( eller För detaljer om nätverkspresentation och anvisningar om hur man installerar LiveViewer, se bruksanvisningen för LiveViewer. Om du vill använda den senaste nedladdade LiveViewer, se lämplig gruppost i LiveViewer bruksanvisning.denna modell finns i grupp F. 15

16 3. Webbkontroll 3. Webbkontroll Du kan ändra inställningarna på eller styra projektorn via ett nätverk med en webbläsare från en Dator som är ansluten till samma nätverk. NOTERA Internet Explorer 6.0 eller senare krävs. Om JavaScript är avaktiverat i din webbläsarkonfiguration måste du aktivera det för att kunna använda webbsidorna för projektorn. Information om hur du aktiverar JavaScript finns i hjälpfilerna för din webbläsare. Vi rekommenderar att du installerar alla uppdateringar för webbläsaren. Om man för över data via trådlöst och trådbundet LAN samtidigt kan det hända att projektorn inte kan behandla datan korrekt. Nedan följer information om hur du konfigurerar eller styr projektorn via en webbläsare. Se till att din dator och projektorn är anslutna via nätverket och starta sedan webbläsaren. Ange projektorns IP-adress i webbläsarens ruta för webbadress enligt exemplet nedan och tryck sedan på Enter eller knappen. Exempel: Om IP-adressen för projektorn är inställd på : Ange i adressfältet i webbläsaren och tryck på tangenten Enter eller klicka på knappen. Om man angett en korrekt URL och projektorn och datorn är korrekt anslutna till samma nätverk öppnas fönstret med alternativ enligt vad som visas till höger. Man kan välja att använda Webbkontroll för projektor eller Crestron e-control som verktyg för styrning av projektorn. Klicka på en av dem. Se 3.1 Webbkontroll för projektor ( 17) eller 3.2 Crestron e-control för mer detaljer ( 42). NOTERA Om Crestron e-control i Nätverksinställningar ( 21) ställts in till Inaktiv visas inte fönstret med alternativ; däremot visas inloggningsfönster för Webbkontroll för projektor. Crestron e-control skapas med hjälp av Flash. Man måste installera Adobe Flash Player på datorn för att kunna använda Crestron e-control. 16

17 3. Webbkontroll 3.1 Webbkontroll för projektor Inloggning För att kunna använda funktionen Webbkontroll för projektor måste man logga in med användarnamn och lösenord. Nedan är de fabriksinställda inställningarna för användarnamn och lösenord. Användarnamn Administrator Lösenord <tomt> Inloggningsfönster Ange ditt användarnamn och lösenord och klicka på [OK]. Om du loggar in korrekt kommer skärmen nedan att visas. Huvudmeny Klicka på önskad funktion eller konfigurationsalternativ i huvudmenyn. NOTERA Språket som används på webbkontrollskärmen är det samma som för projektorns skärmspråk. Om du vill ändra det måste du ändra projektorns skärmspråk. ( SKÄRMBILD-meny i Funktionsguide) 17

18 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Nätverksinformation Visar projektorns aktuella nätverkskonfiguration sinställningar. Objekt Allmän information Projektornamn Trådlös information Läge DHCP IP-adress Nätmask Standard-gateway DNS-serveradress MAC-adress Kanal Kodning SSID Hastighet Trådbunden information DHCP IP-adress Nätmask Standard-gateway DNS-serveradress MAC-adress Visar gemensam information för trådlöst och trådbundet LAN. Visar inställningarna för projektornamn. Visar aktuella inställningar för trådlöst LAN. Visar läge för trådlös LAN-kommunikation. Visar DHCP-inställningen. Visar den aktuella IP-adressen. Visar nätmasken. Visar aktuell standard-gateway. Visar DNS-serverns adress. Visar MAC-adressen. Visar den kanal som används för trådlöst LAN. Visar inställningen för datakryptering. Visar den SSID som används av projektorn. Visar aktuell överföringshastighet för trådlöst LAN. Visar aktuella inställningar för trådbundet LAN. Visar DHCP-inställningen. Visar den aktuella IP-adressen. Visar nätmasken. Visar aktuell standard-gateway. Visar DNS-serverns adress. Visar MAC-adressen. 18

19 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Nätverksinställningar Visar och konfigurerar nätverksinställningar. Objekt Allmän inställning Projektornamn syslocation (SNMP) syscontact (SNMP) AMX D.D. (AMX Device Discovery) Konfigurerar gemensamma inställningar för trådlöst och trådbundet LAN. Konfigurerar projektorns namn.projektorns namn kan innehålla upp till 64 alfanumeriska tecken. Endast alfabetiska tecken, siffror och följande symboler får }~ samt blanksteg Särskilda projektornamn anges i förväg som standard. Konfigurerar platsen att hänvisas till när SNMP används. Värdet för syslocation kan innehålla upp till 255 alfanumeriska tecken. Endast siffrorna 0 9 och de alfabetiska tecknen a z respektive A Z får användas. Konfigurerar kontaktinformation som visas när SNMP används.värdet för syscontact kan innehålla upp till 255 alfanumeriska tecken. Endast siffrorna 0 9 och de alfabetiska tecknen a z respektive A Z får användas. Konfigurera inställningen för AMX Device Discovery så att projektorn kan upptäckas av styrenheter på AMX som är anslutna till samma nätverk. För detaljer om AMX Device Discovery, besök AMX webbsida. URL: (per dec. 2011) (fortsätter på nästa sida) 19

20 3. Webbkontroll 3.1 Webbkontroll för projektor - Nätverksinställningar (fortsättn.) Objekt Trådlös anslutning Läge IP-konfiguration DHCP PÅ DHCP AV IP-adress Nätmask Standardgateway DNS-serveradress Kanal Kodning WEP-nyckel WPA-lösenord SSID (fortsätter på nästa sida) Konfigurerar inställningarna för trådlöst LAN. Välj AD-HOC eller Infrastructure. Konfigurerar nätverksinställningar. Aktiverar DHCP. Inaktiverar DHCP. Konfigurerar IP-adressen när DHCP är inaktiverat. Konfigurerar nätmasken när DHCP är inaktiverat. Konfigurerar standard-gateway när DHCP är inaktiverat. Konfigurerar DNS-serveradressen. Välj en kanal mellan 1 och 11 som ska användas i läget AD-HOC. NOTERA Beroende på i vilket land du befinner dig kan kanalerna variera. Dessutom kan du vara tvungen att använda ett wireless nätverkskort som följer aktuella standarder i det land eller område där du befinner dig. Välj en datakrypteringsmetod. Ange WEP-nyckel. Man kan använda ASCII-tecken eller hexadecimala siffror när man anger WEP-nyckel. Nyckelns längd definieras enligt följande, utifrån WEP teckenformat. Kodning ASCII-tecken HEX-siffror WEP 64bit 5 tecken 10 tecken WEP 128bit 13 tecken 26 tecken Ange WPA-lösenordet. Giltigt antal indatatecken är 8 till 63. Endast alfabetiska tecken, siffror och följande symboler får användas.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ samt blanksteg Välj ett SSID i listan. Om du vill ange ett unikt SSID väljer du [Personlig] och anger sedan ett eget SSID enligt reglerna nedan. Maximalt antal indatatecken är 32. Endast alfabetiska tecken, siffror och följande symboler får användas.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ samt blanksteg 20

21 3.1 Webbkontroll för projektor - Nätverksinställningar (fortsättn.) 3. Webbkontroll Objekt Trådbunden anslutning IP-konfiguration DHCP PÅ DHCP AV IP-adress Nätmask Standardgateway DNS-serveradress Annan inställning Crestron e-control Konfigurerar inställningarna för trådbundet LAN. Konfigurerar nätverksinställningar. Aktiverar DHCP. Inaktiverar DHCP. Konfigurerar IP-adressen när DHCP är inaktiverat. Konfigurerar nätmasken när DHCP är inaktiverat. Konfigurerar standard-gateway när DHCP är inaktiverat. Konfigurerar DNS-serveradressen. Konfigurerar andra nätverksinställningar. Ställ in om Crestron e-control ska användas eller inte. Om man väljer Inaktiv visas inloggningsfönster för Webbkontroll för projektor och fönstret med alternativ visas inte i början av Webbkontroll. Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA De nya konfigurationsinställningarna aktiveras när du har startat om nätverksanslutningen. När konfigurationsinställningarna ändras måste du starta om nätverksanslutningen. Du kan starta om nätverksanslutningen genom att klicka på [Starta om nätverk] på huvudmenyn ( 41). Om du ansluter projektorn till ett befintligt nätverk kontaktar du en nätverksadministratör innan du anger serveradresserna. Inställningarna för WEP-nyckel, WPA-lösenord och SSID används inte om felaktiga tecken används. Projektorn tillåter inte att både trådlöst och trådbundet LAN ansluts till samma nätverk. Ställ inte in samma nätverksadress för både trådlöst och trådbundet LAN. 21

22 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Portinställningar Visar och konfigurerar kommunikationsportinstä llningar. Objekt Nätverkskontroll port1 (Port:23) Konfigurerar kommando för kontroll av port 1 (port:23). Port öppen Klicka på [Aktivera] -kryssrutan för att använda port 23. Autentisering Klicka på [Aktivera] -kryssrutan när autentisering krävs för porten. Nätverkskontroll port2 (Port:9715) Konfigurerar kommando för kontroll av port 2 (port:9715). Port öppen Klicka på [Aktivera] -kryssrutan för att använda port Autentisering Klicka på [Aktivera] -kryssrutan när autentisering krävs för porten. PJLink TM -port (Port:4352) Konfigurerar PJLink TM -porten (port:4352). Port öppen Klicka på kryssrutan [Aktivera] för att använda port Autentisering Klicka på kryssrutan [Aktivera] när verifiering krävs för denna port. Min bild-port (Port:9716) Konfigurerar Min Bild-porten (port:9716). Port öppen Klicka på kryssrutan [Aktivera] för att använda port Autentisering Klicka på kryssrutan [Aktivera] när verifiering krävs för denna port. Messenger-port (Port:9719) Konfigurerar Meddelandeporten (port:9719). Port öppen Klicka på kryssrutan [Aktivera] för att använda port Autentisering (fortsätter på nästa sida) Klicka på kryssrutan [Aktivera] när verifiering krävs för denna port. 22

23 3. Webbkontroll 3.1 Webbkontroll för projektor - Portinställningar (fortsättn.) Objekt SNMP Port Port öppen Trap-adress Hämta MIB-fil Nätverksbryggport Portnummer Konfigurerar SNMP-porten. Klicka på [Aktivera] -kryssrutan för att använda SNMP. Konfigurerar SNMP Trap-målet, i IP-format. Förutom IP-adress tillåter adressen även domännamn, om en giltig DNS-server har angetts i Nätverksinställningar. Värd- eller domännamnet kan innehålla upp till 255 tecken. Laddar ner en MIB-fil från projektorn. Konfigurerar Nätverksbryggans portens nummer. Ange portnumret. Valfritt nummer mellan 1024 och 65535, utom 41794, 9715, 9716, 9719, 9720, 5900, 5500, 4352 kan ställas in. Standardinställningen är Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA De nya inställningarna av konfigureringen aktiveras efter omstart av nätverksanslutningen. När inställningarna ändras måste nätverksanslutningen startas om. Du kan omstarta nätverksanslutningen genom att klicka på [Starta om nätverk] på huvudmenyn ( 41). 23

24 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) E-postinställningar Visar och konfigurerar inställningar för e-postadressering. Objekt Skicka e-post SMTP-serveradress Avsändarens e-postadress Mottagarens e-postadresss Klicka på [Aktivera] -kryssrutan om du vill använda e-postfunktionen. Konfigurera villkoren för att skicka e-post under Larminställningar. Konfigurerar e-postserverns adress, i IP-format. Förutom IP-adress tillåter adressen även domännamn, om en giltig DNS-server har angetts i Nätverksinställningar. Värd- eller domännamnet kan innehålla upp till 255 tecken. Konfigurerar avsändarens e-postadress. Avsändarens e-postadress kan innehålla upp till 255 alfanumeriska tecken. Konfigurerar e-postadresserna för upp till fem mottagare. Du kan också ange [till] eller [cc] för varje adress. Mottagarens e-postadress kan innehålla upp till 255 alfanumeriska tecken. Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA Du kan bekräfta att e-postinställningarna fungerar korrekt med [Skicka testmeddelande] -knappen. Aktivera inställningen Skicka e-post innan du klickar på [Skicka testmeddelande]. Om du ansluter projektorn till ett befintligt nätverk kontaktar du en nätverksadministratör innan du anger serveradresserna. 24

25 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Larminställningar Visar och konfigurerar inställningar för fel och varningar. Objekt Lampskyddsfel Fläktfel Lampfel Temperaturfel Fel i objektivluckan Luftflödesfel Kylningsfel Filterfel Annat fel Fel i utför schema Lamptidslarm Filtertidslarm Positionsdetektorlarm Kallstart Autentiseringsfel Lampskyddet är inte korrekt fastsatt. Kylfläkten fungerar inte. Lampan lyser inte. Orsaken kan vara att enheten har överhettats. Orsaken kan vara att enheten har överhettats. Objektivluckan är inte ordentligt öppen eller stängd. Den interna temperaturen stiger. Orsaken kan vara att enheten har skadats av för låg temperatur. Angiven filtertid har passerat. Övriga fel. Kontakta återförsäljaren om det här felet visas. Fel vid körning av schemalagd aktivitet. ( 27) Lamptiden överstiger inställningen för alarmtid. Filtertiden överstiger inställningen för alarmtid. Positionsdetektorlarmet. ( SÄKERHET-meny i Funktionsguide) När projektorn förses med ström fungerar den enligt nedan. Om VÄNTLÄGE är inställt på NORMAL ändras projektorns strömstatus från av till väntläge. Om VÄNTLÄGE är inställt på SPARA ändras projektorns strömstatus från väntläge till på (lampan tänds). ( INSTÄLL.-meny i Funktionsguide) SNMP-åtkomst identifieras från den enskilda SNMP-gruppen. Se Felsökning i Funktionsguide för mer information om alla fel utom Annat fel och Fel i utför schema. 25

26 3. Webbkontroll 3.1 Webbkontroll för projektor - Larminställningar (fortsättn.) Varningarna visas nedan. Objekt larmtid SNMP-trap Skicka e-post E-postämne E-posttext Konfigurerar varningstid. (Endast Lamptidslarm och Filtertidslarm.) Klicka på [Aktivera] -kryssrutan för att aktivera SNMP Trapvarningar. Klicka på [Aktivera] -kryssrutan för att aktivera e-postvarningar. (Med undantag av Kallstart och Autentiseringsfel.) Konfigurerar ämnesraden i e-postmeddelandet som ska skickas. Ämnesraden kan innehålla upp till 100 alfanumeriska tecken. (Med undantag av Kallstart och Autentiseringsfel.) Konfigurerar texten i e-postmeddelandet som ska skickas. Textens längd kan vara upp till 1024 alfanumeriska tecken, men om du använder vissa specialtecken nedan kan längden förkortas. Specialtecken " ' : &, % \ samt blanksteg. (Med undantag av Kallstart och Autentiseringsfel.) Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA När e-post för Filterfel skickas beror på inställningen för FILTER MED. i SERVICE på OPTION-menyn, som definierar hur lång tid det tar innan filtermeddelandet visas på projektorskärmen. Ett e-postmeddelande skickas när brukstiden för filtret överskrider den tidsgräns som fastställts. Inget e-postmeddelande skickas om FILTER MED. har värdet AV. ( OPTION-meny i Funktionsguide) Lamptidslarm definieras som en gräns för e-postnotifiering (påminnelse) angående lamptiden. När lamptiden överstiger det konfigurerade tröskelvärdet på webbsidan skickas e-postmeddelandet. Filtertidslarm definieras som ett tröskelvärde för e-postmeddelande (påminnelse) för Filtertiden. När filtertiden överskrider tröskelvärdet som konfigurerats på webbsidan skickas e-postmeddelandet. 26

27 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Schemainställningar Visar och konfigurerar schemaläggningsinställningar. Objekt Dagligen Konfigurerar det dagliga schemat. söndag Konfigurerar söndagsschemat. måndag Konfigurerar måndagsschemat. tisdag Konfigurerar tisdagsschemat. onsdag Konfigurerar onsdagsschemat. torsdag Konfigurerar torsdagsschemat. fredag Konfigurerar fredagsschemat. lördag Konfigurerar lördagsschemat. Specifikt datum nr.1 Konfigurerar schemat för specifikt datum (nr 1). Specifikt datum nr.2 Konfigurerar schemat för specifikt datum (nr 2). Specifikt datum nr.3 Konfigurerar schemat för specifikt datum (nr 3). Specifikt datum nr.4 Konfigurerar schemat för specifikt datum (nr 4). Specifikt datum nr.5 Konfigurerar schemat för specifikt datum (nr 5). 27

28 3. Webbkontroll 3.1 Webbkontroll för projektor - Schemainställningar (fortsättn.) Schemaläggningsinställningarna visas nedan. Schema Objekt Datum (månad/dag) Klicka på [Aktivera] -kryssrutan för att aktivera schemat. Konfigurerar månad och datum. Detta objekt visas endast när Specifikt datum (nr. 1-5) (specifikt datum) är valt. Klicka på [Verkställ] -knappen för att spara inställningarna. Inställningarna för aktuell händelse visas i schemalistan. För att lägga till funktioner och händelser ange följande saker. Objekt Tid Kommando [parameter] Ström Ingångskälla Min bild Messenger Bildspel Konfigurerar tiden för att utföra kommandon. Konfigurerar de kommandon som ska köras. Konfigurerar parametrarna för strömkontroll. Konfigurerar parametrarna för insignalsväxling. Konfigurerar parametrarna för visning av Min bild. ( 50) Konfigurerar parametrarna för visning av Meddelande. ( 51) Konfigurerar Start/Stopp-parametrar för bildspelet. Klicka på [Registrera] -knappen för att lägga till nya kommandon i schemalistan. Klicka på [Radera] -knappen för att ta bort kommandon från schemalistan. Klicka på [Återställ] -knappen för att radera alla kommando och återställ schemaläggningsinställningarna från schemalistan. 28

29 3.1 Webbkontroll för projektor - Schemainställningar (fortsättn.) 3. Webbkontroll NOTERA När projektorn har flyttats ska du kontrollera projektorns inställda datum och tid innan du konfigurerar schemana. Det är inte säkert att den interna klockan visar rätt tid. Du bör inte använda SNTP för att erhålla korrekt tid. Händelserna Min bild och Messenger startar inte på rätt sätt och fel vid körning av schemalagd aktivitet inträffar om lampan inte tänds och/eller om data inte lagras i projektorn vid tiden för körning av händelsen. Händelserna Ingångskälla och Min bild startar inte om säkerhetsfunktionen är aktiverad och begränsar projektorns användning. Vissa projektorfel (som t.ex. temperaturfel, lampfel) förhindrar att projektorn utför schemalagda funktioner/händelser på rätt sätt. Om inget USB-minne har satts in i projektorn eller ingen bilddata för visning finns vid tidpunkten för den schemalagda händelsen, inträffar ett fel vid körning av schemalagt bildspel. När du startar bildspelet kommer ingångskällan automatiskt at ändras till USB TYPE A-porten. Bildfiler som lagrats i USB-minnets rotkatalog kommer att visas för schemalagt bildspel. Se Felsökning i Funktionsguide om schemalagda funktioner/händelser inte utförs på inställt sätt. 29

30 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Datum-/tidinställningar Visar och konfigurerar datum- och tidsinställningar. Objekt Aktuellt datum Konfigurerar aktuellt datum i år/månad/dag- format. Aktuell tid Konfigurerar aktuell tid i timme:minut:sekund- format. Sommartid Klicka på [PÅ] -kryssrutan för att aktivera sommartid och ange följande objekt. Start Konfigurerar vid vilket datum och vilken tid sommartid börjar. Månad Konfigurerar vilken månad sommartid börjar (1~12). Vecka Konfigurerar vilken vecka i månaden sommartid börjar (Första, 2, 3, 4, Sista). Dag Konfigurerar vilken dag i veckan sommartid börjar (sön., mån., tis., ons., tor., fre., lör.). Tid timme Konfigurerar vilken timme sommartid börjar (0 ~ 23). minut Konfigurerar vilken minut sommartid börjar (0 ~ 59). Slut Konfigurerar vid vilket datum och vilken tid sommartid slutar. Månad Konfigurerar vilken månad sommartid slutar (1 ~ 12). Vecka Dag Tid (fortsätter på nästa sida) Konfigurerar vilken vecka i månaden sommartid slutar (Första, 2, 3, 4, Sista). Konfigurerar vilken dag i veckan sommartid slutar (sön., mån., tis., ons., tor., fre., lör.). timme Konfigurerar vilken timme sommartid slutar (0 ~ 23). minut Konfigurerar vilken minut sommartid slutar (0 ~ 59). 30

31 3.1 Webbkontroll för projektor - Datum-/tidinställningar (fortsättn.) 3. Webbkontroll Objekt Tidsskillnad SNTP SNTP -serveradress Cykel Konfigurerar tidsskillnaden. Ange samma tidsskillnad som den som används på datorn. Kontakta en IT-administratör om du är osäker. Klick på [PÅ] -kryssrutan för att hämta datum- och tidinformation från SNTP-servern och ange följande objekt. Konfigurerar SNTP-serverns adress, i IP-format. Förutom IP-adress tillåter adressen även domännamn, om en giltig DNS-server har angetts i Nätverksinställningar. Värd- eller domännamnet kan innehålla upp till 255 tecken. Konfigurerar intervallet för hämtning av datum- och tidinformation från SNTP-servern (timme:minut). Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA De nya inställningarna av konfigureringen aktiveras efter omstart av nätverksanslutningen. När inställningarna ändras måste nätverksanslutningen startas om. Du kan omstarta nätverksanslutningen genom att klicka på [Starta om nätverk] på huvudmenyn ( 41). Om du ansluter projektorn till ett befintligt nätverk kontaktar du en nätverksadministratör innan du anger serveradresserna. När man stänger av projektorn i läget SPARA ( INSTÄLL.-meny i Funktionsguide) eller stänger av strömmen nollställs aktuell datum- och tidsinställning. Om du vill aktivera SNTP-funktionen måste Time difference anges. Projektorn hämtar datum- och tidinformation från tidsservern och skriver över befintliga tidsinställningar, när SNTP aktiveras. Det är inte säkert att den interna klockan visar rätt tid. Du bör inte använda SNTP för att erhålla korrekt tid. 31

32 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Säkerhetsinställningar Visar och konfigurerar lösenord och andra säkerhetsinställningar. Objekt Användarkonto Användarnamn Lösenord Lösenord en gång till Nätverksstyrning Autentiseringslösenord Autentiseringslösenord en gång till SNMP Community-namn Konfigurerar användarnamnet och lösenordet. Konfigurerar användarnamnet. Texten kan innehålla upp till 32 alfanumeriska tecken. Konfigurerar lösenordet. Texten kan innehålla upp till 255 alfanumeriska tecken. Skriv in lösenordet igen för verifikation. Konfigurerar Autentiseringslösenord för Nätverkskontroll port1 (Port:23), Nätverkskontroll port2 (Port:9715), PJLink -port (Port:4352), Min bild-port (Port:9716) och Messenger-port (Port:9719) ( 22, 23). Konfigurerar autentiseringslösenordet. Texten kan innehålla upp till 32 alfanumeriska tecken. Skriv in lösenordet igen för verifikation. Konfigurerar namnet på SNMP-gruppen, om SNMP används. Konfigurerar namnet på SNMP-gruppen. Texten kan innehålla upp till 64 alfanumeriska tecken. Klicka på [Verkställ]-knappen för att spara inställningarna. NOTERA De nya inställningarna av konfigureringen aktiveras efter omstart av nätverksanslutningen. När inställningarna ändras måste nätverksanslutningen startas om. Du kan omstarta nätverksanslutningen genom att klicka på [Starta om nätverk] på huvudmenyn ( 41). Endast siffrorna 0 9 och de alfabetiska tecknen a z respektive A Z får användas. 32

33 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Projektorstyrning Objekten som visas i tabellen nedan kan ändras med hjälp av Projektorstyrning-menyn. Välj en ikon med musen. De flesta objekt har en undermeny. Mer information finns i tabellen nedan. Styr projektorn. NOTERA Det är inte säkert att inställningsvärdet matchar det verkliga värdet om användaren ändrar värdet manuellt. I sådana fall uppdaterar du sidan genom att klicka på [Uppdatera] -knappen. Objekt HUVUD STRÖM INGÅNGSKÄLLA BILDLÄGE BLANK PÅ/AV TYST FRYS FÖRSTORA Slår på/av strömmen. Väljer insignalskälla. Väljer inställning för bildläge. Aktiverar/inaktiverar Blank. Aktiverar/inaktiverar ljud. Aktiverar/inaktiverar Frys. Kontrollerar inställningen för förstoring. I vissa insignalskällor kan Förstora stoppas även om inte maximalt inställningsvärde har nåtts. FÖRSTORA POSITION V Justerar den vertikala förstoringens startpunkt. FÖRSTORA POSITION H Justerar den horisontala förstoringens startpunkt. MALL Aktiverar/inaktiverar mall. MIN BILD Välj data för MIN BILD. RADERA MIN BILD Radera MIN BILD-data. (fortsätter på nästa sida) 33

34 3. Webbkontroll 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) Objekt BILD LJUSSTYRKA Justerar ljusstyrkan. KONTRAST Justerar kontrasten. GAMMA Anger gammainställning. FÄRGTEMP. Anger färgtemperaturen. FÄRG Justerar färginställningen. FÄRGTON Justerar toninställningen. SKÄRPA Justerar skärpan. AKTIV IRIS Anger inställningen för Active iris. SPARA MITT MINNE Sparar Mitt Minne-data. ÅTERKALLA MITT MINNE Återställer Mitt Minne-data. VISA ASPEKT Anger bildförhållande. OVERSCAN Anger inställningen för overscan. V POSITION Anger lodrät position. H POSITION Anger vågrät position. H PHASE Anger vågrät fas. H FAS Anger vågrät storlek. AUTOJUSTERA UTFÖR Utför automatisk justering. INSIGNAL PROGRESSIV Anger progressiv inställning. VIDEO NR Anger inställningen för reducering av videobrus. FÄRGZON Anger färgområde. VIDEOFORMAT - S-VIDEO Anger s-video-formatinställningen. VIDEOFORMAT - VIDEO Anger videoformatinställningen. HDMI-FORMAT Anger HDMI TM -formatinställningen. HDMI-OMRÅDE Anger HDMI TM -intervallinställningen. COMPUTER-IN - COMPUTER IN1 Anger typ av COMPUTER IN1-insignal. COMPUTER-IN - COMPUTER IN2 Anger typ av COMPUTER IN2-insignal. BILDLÅS - COMPUTER IN1 Aktiverar/inaktiverar funktionen BILDLÅS-COMPUTER IN1. BILDLÅS - COMPUTER IN2 Aktiverar/inaktiverar funktionen BILDLÅS-COMPUTER IN2. BILDLÅS - HDMI Aktiverar/inaktiverar funktionen BILDLÅS-HDMI. (fortsätter på nästa sida) 34

35 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) 3. Webbkontroll Objekt INSTÄLL. DIG.ZOOM SKIFTA LODR. SKIFTA VÅGR. BILDLÄGE ( CP-A222WN, CP-A302WN) BILDLÄGE HOR (CP-AW252WN) KEYSTONE V KEYSTONE H PERF.PASSN. AUTO ECOLÄGE ECOLÄGE INSTALLATION VÄNTLÄGE MONITOR OUT - COMPUTER IN1 MONITOR UT - COMPUTER IN2 MONITOR UT - LAN MONITOR UT - USB TYPE A MONITOR UT - USB TYPE B MONITOR UT - HDMI MONITOR UT - S-VIDEO MONITOR UT - VIDEO MONITOR UT - STANDBY Justerar zoomen. Justerar bildens vertikala position. Justerar bildens horisontala position. Väljer vertikalt bildläge. Väljer horisontellt bildläge. Anger inställningen för lodrät keystone-störningen. Anger inställningen för vågrät keystone-störningen. Justerar formen på projicerad bild vid varje hörn och på sidorna. Slår på/stänger av funktionen för automatiskt ekoläge. Anger ecoläget. Markerar installationsstatus. Väljer Väntläge. Anger MONITOR OUT när COMPUTER IN1-porten är vald. Anger MONITOR OUT när COMPUTER IN2-porten är vald. Anger MONITOR OUT när LAN-porten är vald. Anger MONITOR OUT när USB TYPE A-porten är vald. Anger MONITOR OUT när USB TYPE B-porten är vald. Anger MONITOR OUT när HDMI-porten är vald. Anger MONITOR OUT när S-VIDEO-porten är vald. Anger MONITOR OUT när VIDEO-porten är vald. Anger MONITOR OUT i vänteläge. (fortsätter på nästa sida) 35

36 3. Webbkontroll 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) Objekt LJUD VOLYM HÖGTALARE LJUDKÄLLA - COMPUTER IN1 LJUDKÄLLA - COMPUTER IN2 LJUDKÄLLA - LAN LJUDKÄLLA - USB TYPE A LJUDKÄLLA - USB TYPE B LJUDKÄLLA - HDMI LJUDKÄLLA - S-VIDEO LJUDKÄLLA - VIDEO LJUDKÄLLA - VÄNTA MICNIVÅ MICVOLYM SKÄRMBILD SPRÅK MENYLÄGE V MENYLÄGE H BLANK UPPSTART MinSkärm Lås MEDDELANDE MALL C.C. - SKÄRM C.C. - LÄGE C.C. - KANAL (fortsätter på nästa sida) Anger volyminställningen. Aktiverar/inaktiverar den inbyggda högtalaren. Anger insignalsporten för LJUDKÄLLA-COMPUTER IN1. Anger insignalsporten för LJUDKÄLLA-COMPUTER IN2. Anger insignalsporten för LJUDKÄLLA-LAN. Anger insignalsporten för LJUDKÄLLA-HDMI. Anger insignalsporten för LJUDKÄLLA-USB TYPE A. Anger insignalsporten för LJUDKÄLLA-USB TYPE B. Anger insignalsporten för LJUDKÄLLA-S-VIDEO. Anger insignalsporten för LJUDKÄLLA-VIDEO. Anger LJUDKÄLLA i vänteläge. Väljer mikrofonnivå. Justerar mikrofonens volyminställning. Väljer språket för OSD. Anger lodrät menyposition. Anger vågrät menyposition. Anger Blank-läge. Anger startskärmens läge. Aktiverar/inaktiverar funktionen MinSkärm lås. Aktiverar/inaktiverar meddelandefunktionen. Väljer inställning för mallskärmen. Väljer inställningen "Closed Captioning SKÄRM" (textremsa för hörselskadade). Väljer inställningen "Closed Captioning LÄGE" (textremsa för hörselskadade). Väljer inställningen "Closed Captioning KANAL" (textremsa för hörselskadade). 36

37 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) 3. Webbkontroll Objekt OPTION AUTOSÖK DIREKT STRÖM PÅ AUTO STRÖM AV MIN KNAPP-1 MIN KNAPP-2 MIN KÄLLA FJÄRR FREKVENS - NORMAL FJÄRR FREKVENS - HÖG Aktiverar/inaktiverar den automatiska signalsökarfunktionen. Aktiverar/inaktiverar funktionen direkt ström på. Konfigurerar timern att stänga av projektorn när ingen signal registreras. Anger funktionerna för MY BUTTON-1-knappen på den medföljande fjärrkontrollen. Anger funktionerna för MY BUTTON-2-knappen på den medföljande fjärrkontrollen. Väljer inställning för Min Källa. Aktiverar/inaktiverar funktionen normal fjärrkontrollsignalfrekvens. Aktiverar/inaktiverar funktionen hög fjärrkontrollsignalfrekvens. (fortsätter på nästa sida) 37

38 3. Webbkontroll 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) Objekten som visas i tabellen nedan kan ändras med hjälp av Projektorstyrning -menyn. Klicka på [Avsluta presenterarläge]. Objekt SERVICE Avsluta presenterarläge Tvingande avslut av presenterarläget. 38

39 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Fjärrkontroll Du kan använda webbläsaren för att kontrollera projektorn. Funktionerna på den medföljande fjärrkontrollen visas på webb-fjärrkontrollens skärm. Försök inte kontrollera projektorn med både projektorns fjärrkontroll och webbläsaren på samma gång. Det kan leda till att projektorn inte fungerar som den ska. Objekt STRÖM COMPUTER VIDEO BLANK FRYS TYST MENY RETUR ÅTERSTÄLL SIDA UPP SIDA NED BILDSPEL Samma funktion som STANDBY/ON-knappen. Samma funktion som COMPUTER-knappen. Samma funktion som VIDEO-knappen. Samma funktion som BLANK-knappen. Samma funktion som FREEZE-knappen. Samma funktion som MUTE-knappen. Samma funktion som MENU-knappen. Samma funktion som -knappen. Samma funktion som -knappen. Samma funktion som -knappen. Samma funktion som -knappen. Samma funktion som ENTER-knappen. Samma funktion som RESET-knappen. Samma funktion som PAGE UP-knappen. Samma funktion som PAGE DOWN-knappen. Startar bildspelet. NOTERA Webb-fjärrkontrollen stöder inte repeteringsfunktioner som utför en åtgärd när en knapp hålls nedtryckt. Eftersom repeteringsfunktionen inte är tillgänglig klickar du på knappen så många gånger du behöver. Även om du håller knappen nedtryckt skickar bara webb-fjärrkontrollen kommandot med din begäran en gång. Släpp knappen och tryck sedan på den igen. När [STRÖM] -knappen trycks ned visas ett meddelandefönster med en bekräftelse av åtgärden. Om du vill kontrollera strömmen, tryck på [OK], tryck annars på [Avbryt]. [SIDA NED] och [SIDA UPP] -knapparna på webb-fjärrkontrollen kan inte användas som en musemulering på projektorn. 39

40 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Projektorstatus Visar inställningar och status för projektorn. Objekt Felstatus Lamptid Filtertid Strömstatus Ingångsstatus Blank på/av Tyst Frys Visar aktuell felstatus Visar användningstid för den aktuella lampan. Visar användningstid för det aktuella filtret. Visar aktuell strömstatus. Visar aktuell insignalkälla. Visar aktuell Blank på/av-status. Visar aktuell tyst läge-status. Visar aktuell Frys-status. 40

41 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Starta om nätverk Startar om projektorns nätverksanslutning. Starta om Objekt Startar om projektorns nätverksanslutning för att aktivera de nya konfigurationsinställningarna. NOTERA En omstart kräver att du loggar in igen så att du kan kontrollera och konfigurera projektorn ytterligare via en webbläsare. Vänta i minst 30 sekunder innan du klickar på [Starta om] -knappen igen. 41

42 3. Webbkontroll 3.2 Crestron e-control Flik Fönstret Main enligt ovan visas först. Om man däremot aktiverat User Password på fönstret Tools visas en dialogruta för lösenord ( 46), enligt vad som visas till höger, och ingen funktion blir tillgänglig förrän man anger sitt lösenord. När man angett sitt lösenord försvinner dialogrutan och fönstret Main visas. Enligt vad som visas nedan kan man öppna ett fönster genom att klicka på tillhörande flik längst upp till höger i fönstret. Dialogen User Password Flik Logout Tools Info Contact IT Help Loggar ut från e-control. Denna flik visas endast när User Password för fönstret Tools aktiveras. Öppnar fönstret Tools ( 45). Öppnar fönstret Info ( 47). Öppnar fönstret Help Desk ( 48). NOTERA Om Crestron e-control i Nätverksinställningar ( 21) ställts in till Inaktiv, kan man inte använda Crestron e-control för att styra projektorn. Aktivera Crestron e-control och stäng webbläsaren. Starta därefter om webbläsaren och ange projektorns IP-adress. Crestron e-control har endast stöd för engelska. Om anslutningen avbryts visas skärmen Loading. Kontrollera anslutningen mellan projektorn och datorn och välj sedan att gå tillbaka eller uppdatera webbsidan. 42

43 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Main Man kan styra projektorns grundläggande funktioner via denna skärm. NOTERA Om projektorn är i standby-läge fungerar endast knappen Power. 1 Klicka på en knapp och gör enligt följande. Knapp Power Vol -/ Vol + Mute Slår på/av strömmen. Anger volyminställningen. Aktiverar/inaktiverar ljud. 2 Sources List Man kan klicka på en knapp för att växla inmatningskanal. Pekaren flyttar sig enligt den inmatningsport som är vald för tillfället. Knapp Computer in1 Ställer porten till COMPUTER IN1. Computer in2 Ställer porten till COMPUTER IN2. LAN Ställer porten till LAN. USB Type A Ställer porten till USB TYPE A. USB Type B Ställer porten till USB TYPE B. HDMI Ställer porten till HDMI. S-Video Ställer porten till S-VIDEO. Video Ställer porten till VIDEO. 43

44 3. Webbkontroll 3.2 Crestron e-control - Fönstret Main (fortsättn.) 3 Klicka på en knapp och gör enligt följande. Klicka på ikonerna / längst ut till höger och vänster för att visa de dolda knapparna. Knapp Freeze Contrast Brightness Color Sharpness Magnify Auto Blank Aktiverar/inaktiverar Frys. Justerar kontrasten. Justerar ljusstyrkan. Justerar färginställningen. Justerar skärpan. Ändra inställningen för förstoring med knapparna [+] / [-]. Använd knapparna [ ] [ ] [ ] [ ] för att flytta till det område du vill förstora. Utför automatisk justering. Aktiverar/inaktiverar Blank. 4 Klicka på knappen och styr på samma sätt som fjärrkontrollen. Menu Enter Reset Knapp Samma funktion som MENU-knappen. Samma funktion som ENTER-knappen. Samma funktion som RESET-knappen. Samma funktion som -knappen. Samma funktion som -knappen. Samma funktion som -knappen. Samma funktion som -knappen. 44

45 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Tools Konfigurerar inställningarna mellan projektorn och kontrollsystemet Crestron. Klicka på knappen [Exit] för att återgå till fönstret Main. NOTERA Om man använder tvåbitstecken kan inte den text eller de siffror som angetts ställas in korrekt. Alla fält i detta fönster kan inte lämnas tomma. 1 Crestron Control Konfigurerar inställningarna för kontrollsystemet Crestron :s enheter. Objekt IP Address IP ID Port Konfigurerar IP-adressen för kontrollsystemet. Konfigurerar IP-ID:et för kontrollsystemet. Anger vilket portnummer kontrollsystemet använder för kommunikation. Klicka på knappen [Send] för att verkställa inställningarna. 2 Projector Konfigurerar nätverksinställningarna för projektorn. Objekt Konfigurerar projektorns namn. Projektorns namn kan innehålla Projector Name upp till 64 alfanumeriska tecken. Konfigurerar platsnamnet för projektorn. Man kan ange ett Location Location-namn med upp till 32 alfanumeriska tecken. Konfigurerar användarnamnet för projektorn. Man kan ange ett Assigned To: användarnamn med upp till 32 alfanumeriska tecken. De symboler som kan användas är mellanslag och följande:!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Klicka på knappen [Send] för att verkställa inställningarna. 45

46 3. Webbkontroll 3.2 Crestron e-control - Fönstret Tools (fortsättn.) 3 Projector (fortsättn.) Konfigurerar nätverksinställningarna för projektorn. Objekt DHCP IP Address Subnet Mask Default Gateway DNS Server Aktiverar DHCP. Konfigurerar IP-adressen när DHCP är inaktiverat. Konfigurerar nätmasken när DHCP är inaktiverat. Konfigurerar standard-gateway när DHCP är inaktiverat. Konfigurerar DNS-serveradressen. Klicka på knappen [Send] för att verkställa inställningarna. 4 User Password Konfigurerar User Password. För att begära User Password innan start e-control ska man kryssa i kryssrutan. Objekt New Password Confirm Konfigurerar lösenordet. Man kan ange ett lösenord med upp till 26 alfanumeriska tecken. De symboler som kan användas är mellanslag och följande:!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Skriv in lösenordet igen för verifikation. Ett felmeddelande visas om lösenordet är felaktigt. Klicka på knappen [Send] för att verkställa inställningarna. 5 Admin Password Konfigurerar Admin Password. För att begära att Admin Password anges innan fönstret Tools visas ska man kryssa i kryssrutan. Objekt New Password Confirm Konfigurerar lösenordet. Man kan ange ett lösenord med upp till 26 alfanumeriska tecken. De symboler som kan användas är mellanslag och följande:!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Skriv in lösenordet igen för verifikation. Ett felmeddelande visas om lösenordet är felaktigt. Klicka på knappen [Send] för att verkställa inställningarna. 46

47 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Info 1 2 Visar inställningar och status för projektorn. Klicka på knappen [Exit] för att återgå till fönstret Main. 1 Projector Information Objekt Projector Name Location MAC Address Resolution Lamp Hours Assigned To: Visar inställningarna för projektornamn. Visar platsnamnet för projektorn. Visar den trådbundna LAN MAC-adressen för projektorn. Visar upplösning och vertikal frekvens för den signalinmatning som valts på projektorn. Visar drifttid för aktuell lampa. Visar användarnamnet för projektorn. 2 Projector Status Objekt Power Status Input Source Picture Mode Installation Eco Mode Error Status Visar aktuell strömstatus. Visar aktuell insignalkälla. Visar aktuell inställning för bildläge. Visar aktuell installationsinställning. Visar aktuell inställning för eco-läge. Visar aktuell felstatus NOTERA Projector Name, Location och användarnamnet för Assigned To: kan visas förkortade om de är för långa. 47

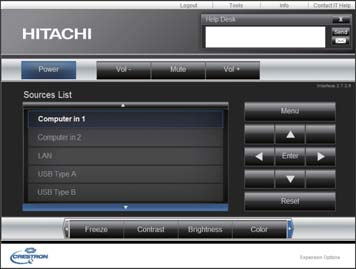

48 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Help Desk Skickar/tar emot meddelanden till/från administratören för Crestron RoomView Express. Send Knapp Skickar ett meddelande. Kontrollera det mottagna meddelandet. 48

49 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Varning När administratören för Crestron RoomView Express skickar ut ett varningsmeddelande visas detta på skärmen. Man kan svara på varningsmeddelandet via en chatt. Ange ett meddelande i rutan nedanför varningsmeddelandet och klicka på knappen [Send]. NOTERA För detaljer om varning, se manualen för Crestron RoomView Express. Varningsmeddelandet från Crestron RoomView visas på projektorns skärm på ungefär samma sätt som realtidsmeddelanden i Meddelande-funktionen ( 51). Om ett annat realtidsmeddelande visas för tillfället skrivs detta över av varningsmeddelandet. Om prioriteten för realtidsmeddelandet är inställd till hög kommer detta dock inte att skrivas över av varningsmeddelandet och detta kommer inte att visas på projektorns skärm. Se manualen för applikationen Meddelande för mer detaljer. 49

50 4. Funktionen Min bild 4. Funktionen Min bild Projektorn kan visa stillbilder som överförs via nätverket. Överföra bildfil Visa bildfil (t.ex. ) MIN BILD överföring kräver ett exklusivt program för PC:n. Använd applikationen för att föra över bilddata. Du kan ladda ner det från Hitachi webbplats ( digitalmedia eller Se applikationens manual för information och de inställningar och funktioner som som krävs för datorn och projektorn. Om du vill visa den överförda bilden väljer du alternativet MIN BILD på NÄTVERKmenyn. Mer information finns i beskrivningen av alternativet MIN BILD på NÄTVERK-menyn. ( NÄTVERK-meny i Funktionsguide) NOTERA Du kan allokera bildfilen upp till 4 i maximum. Använd MY BUTTON som har MIN BILD registrerad kan visa överförd bild. ( OPTION-meny i Funktionsguide) Bildfilen kan även visas med hjälp av schemaläggningsfunktionen i webbläsaren. Mer information hittar du i avsnittet 7.3 Schemalägga händelser ( 59). Om du visar MIN BILD-data på skärmen medan du använder funktionen USB-visning, kommer applikationen för USB-visning att stängas. För att starta om applikationen, gå ur funktionen MIN BILD så kommer programvaran i projektorn, LiveViewerLiteUSB.exe, fungera igen. ( USB-visning i Funktionsguide) Om man för över data via trådlöst och trådbundet LAN samtidigt kan det hända att projektorn inte kan behandla datan korrekt. 50

51 5. Meddelandefunktion 5. Meddelandefunktion Eventuellt visar projektorn textdata som förts över via nätverket på skärmen och spelar upp ljuddata inne i projektorn. Textdata kan visas på skärmen på två sätt som visar text som överförs från datorn i realtid och den andra väljer och visar textdata från de som är lagrade i projektorn. Överföra textdata Visa textdata (t.ex. ) Meddelandefunktionen kräver ett speciellt program för din dator. Använd programmet för att redigera, överföra och visa textdata. Du kan hämta det från Hitachi webbplats ( eller hitachidigitalmedia.com). Se applikationens manual för information och de inställningar och funktioner som som krävs för datorn och projektorn. NOTERA Det är möjligt att lagra upp till maximalt 12 st textdata i projektorn. Använd MY BUTTON med registrerade MEDDELARE för att slå på/av visning av meddelandetext. ( OPTION-meny i Funktionsguide) Textfilen kan även visas med hjälp av schemaläggningsfunktionen i webbläsaren. Mer information hittar du i avsnittet 7.3 Schemalägga händelser ( 59). Om man för över data via trådlöst och trådbundet LAN samtidigt kan det hända att projektorn inte kan behandla datan korrekt. 51

52 6. Funktionen Nätverksbrygga 6. Funktionen Nätverksbrygga Denna projektor är utrustad med funktionen NÄTVERKSBRYGGA för att utföra ömsesidig konvertering av ett nätverksprotokoll och ett seriellt gränssnitt. Via funktionen NÄTVERKSBRYGGA kan en dator som är ansluten till projektorn via trådlöst eller trådbundet LAN styra en extern enhet genom att kommunicera via RS- 232C och använda projektorn som nätverksterminal. TCP/IP-data Protokolländring Seriell data Dator Trådbundet LAN LAN-kabel Trådlöst LAN RS-232C RS-232C-kabel Extern enhet LAN port CONTROL port USB TYPE A port 6.1 Ansluta enheter 1) Anslut projektorns LAN-port till datorns LAN-port via en LAN-kabel, eller anslut trådlös USB-adapter till USB TYPE A-porten. 2) Anslut projektorns CONTROL-port och enhetens RS-232C-port med en RS- 232C-kabel för RS-232C-kommunikation. NOTERA Innan du ansluter enheterna, läs handboken för enheterna för att säkerställa anslutningen. För RS-232C-anslutning, kontrollera specifikationerna för respektive port och använd lämplig kabel. ( Connection to the ports i Funktionsguide - Technical) 52

53 6.2 Kommunikationsinställning 6. Funktionen Nätverksbrygga För att konfigurera inställningen av kommunikationen med NÄTVERKSBRYGGA för projektorn, använd artiklarna i KOMMUNIKATION-menyn. Öppna menyn för projektorn och välj OPTION - SERVICE - KOMMUNIKATION-menyn. ( OPTIONmeny > SERVICE > KOMMUNIKATION i Funktionsguide) 1) I menyn KOMMUNIKATIONSTYP väljer man NÄTVERKSBRYGGA (TRÅDLÖS eller TRÅDBUNDEN beroende på den typ av anslutning du använder) för CONTROL-porten. 2) Om du använder menyn SERIELLA INSTÄLLNINGAR, välj korrekt överföringshastighet och paritet för CONTROL-porten i enlighet med specifikationerna för RS-232C-porten för den anslutna enheten. Objekt ÖVERF.HAST PARITET Datalängd Start-bit Stopp-bit Förhållande 4800bps/9600bps/19200bps/38400bps INGEN/UDDA/JÄMN 8 bitar (fast) 1 bit (fast) 1 bit (fast) 3) Om du använder ÖVERFÖRINGSMETOD-menyn, ställ in den korrekta metoden för CONTROL-porten i enlighet med den du använder. NOTERA AV väljs för KOMMUNIKATIONSTYP som standardinställning. Om du använder KOMMUNIKATION-menyn, ställ in kommunikationen. Kom ihåg att en olämplig inställning kan orsaka kommunikationsfel. När man väljer någon av inställningarna NÄTVERKSBRYGGA i menyn KOMMUNIKATIONSTYP kan inte RS-232C-kommandon tas emot från CONTROL-porten. 6.3 Kommunikationsport För funktionen NÄTVERKSBRYGGA, sänd data från datorn till projektorn med Nätverksbryggport som är konfigurerad i Portinställningar i webbläsaren. ( 23) NOTERA Alla nummer mellan 1024 och 65535, förutom 41794, 9715, 9716, 9719, 9720, 5900, 5500, 4352, kan ställas in som Nätverksbryggportnummer. Standardinställningen är

54 6. Funktionen Nätverksbrygga 6.4 Överföringsmetod Överföringsmetoden kan endast väljas från menyerna när NÄTVERKSBRYGGA har valts som KOMMUNIKATIONSTYP. ( OPTION-meny > SERVICE > KOMMUNIKATION i Funktionsguide) HALV DUPLEX FULL DUPLEX HALV DUPLEX Denna metod låter projektorn utföra tvåvägskommunikation, men endast i en riktning i taget, antingen sändning eller mottagning av data. Metoden tillåter inte att projektorn tar emot data från datorn samtidigt som den väntar på svarsdata från en extern enhet. Efter att projektorn har tagit emot svarsdata från en extern enhet eller svarsgränstiden passerar, kan projektorn ta emot data från datorn. Det innebär att projektorn styr sändning och mottagning av data för att synkronisera kommunikationen. Ställ in TIDSGRÄNS SVAR enligt instruktionerna nedan för att använda metoden HALV DUPLEX. TCP/IP-data Protokolländring Seriell data Dator Trådbundet LAN LAN-kabel RS-232C RS-232C -kabel Extern enhet Trådlöst LAN Extern enhet Extern enhet Kassera data Svarsdata Tidsgräns svar Svarsdata Extern enhet Om du använder TIDSGRÄNS SVAR-menyn, ställ in svarstiden för svarsdata från en extern enhet. ( OPTION-meny > SERVICE > KOMMUNIKATION i Funktionsguide) AV 1s 2s 3s ( AV) 54

55 6. Funktionen Nätverksbrygga 6.4 Överföringsmetod (fortsättn.) NOTERA Om du använder metoden HALV DUPLEX kan projektorn sända ut maximalt 254 byte data på en gång. Om övervakning av svarsdata från en extern enhet inte krävs, och TIDSGRÄNS SVAR är inställt till AV, kan projektorn ta emot data från datorn och sända ut den till en extern enhet oavbrutet. AV är valt som standardinställning FULL DUPLEX Denna metod låter projektorn utföra tvåvägskommunkation, sändning och mottagning av data samtidigt, utan att övervaka svarsdata från en extern enhet. Om du använder denna metod, kommer datorn och en extern enhet att sända data utan synkronisering. Om data ska synkroniseras, ställ in datorn att utföra synkroniseringen. NOTERA Om datorn styr synkroniseringen av sändning och mottagning av data, kan den inte styra en extern enhet bra beroende på projektorns behandlingsstatus. 55

56 7. Andra funktioner 7. Andra funktioner 7.1 E-postvarningar Projektorn kan automatiskt skicka ett meddelande till angivna e-postadresser när projektorn identifierar ett visst tillstånd som kräver underhåll eller ett fel. NOTERA Du kan ange upp till fem e-postadresser. Det är inte säkert att projektorn kan skicka e-postmeddelandet om projektorn plötsligt förlorar ström. E-postinställningar ( 24) Om du vill använda projektorns e-postfunktion konfigurerar du följande objekt med hjälp av en webbläsare. Exempel: Om projektorns IP-adress anges till : 1) Ange i webbläsarens adressfält och välj Webbkontroll för projektor i fönstret med alternativ. 2) Ange ditt användarnamn och lösenord och klicka på [OK]. 3) Klicka på [E-postinställningar] och konfigurera varje objekt. Mer information hittar du i E-postinställningar ( 24). 4) Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA Klicka på [Skicka testmeddelande] -knappen i [E-postinställningar] för att bekräfta att e-postinställningarna är korrekta. Följande e-postmeddelande levereras till de angivna adresserna. Ämnesrad :Test Mail <Projektornamn> Text :Send Test Mail Date <Testdatum> Time <Testtid> IP Address <Projektorns IP-adress> MAC Address <Projektorns MAC-adress> 56

57 7. Andra funktioner 7.1 E-postvarningar (fortsättn.) 5) Klicka på [Larminställningar] på huvudmenyn för att konfigurera inställningarna för e-postvarningar. 6) Välj och konfigurera varje objekt. Se alternativ Larminställningar ( 25) för mer information. 7) Klicka på [Verkställ] -knappen för att spara inställningarna. Fel- och varningsmeddelanden är formaterade som följer: Ämnesrad : <Mail title> <Projector name> Text : <Mail text> Date <Fel-/varningsdatum> Time <Fel-/varningstid> IP Address <Projektorns IP-adress> MAC Address <Projektorns MAC-adress> 57

58 7. Andra funktioner 7.2 Projektorhantering med SNMP Med SNMP (Simple Network Management Protocol) kan du hantera projektorinformationen, oavsett om det gäller fel- eller varningsstatus, från datorn via nätverket. Programvaran för SNMP-hantering måste vara installerad på datorn för att du ska kunna använda den här funktionen. NOTERA Vi rekommenderar att SNMP-funktioner utförs av en nätverksadministratör. Programvaran för SNMP-hantering måste vara installerad på datorn för att du ska kunna övervaka projektorn via SNMP. SNMP-inställningar ( 23) Konfigurera följande objekt via en webbläsare om du vill använda SNMP. Exempel: Om projektorns IP-adress anges till : 1) Ange i webbläsarens adressfält och välj Webbkontroll för projektor i fönstret med alternativ. 2) Ange ditt användarnamn och lösenord och klicka på [OK]. 3) Klicka på [Portinställningar] på huvudmenyn. 4) Klicka på [Hämta MIB-fil] för att ladda ner en MIB-fil. NOTERA För att använda den nerladdade MIB-filen, ange filen via din SNMP-hanterare. 5) Klicka på [Aktivera] -kryssrutan för att öppna SNMP-porten. Ange vilken IPadress som SNMP Trap ska skickas till när ett fel eller en varning inträffar. NOTERA Efter att ändring av inställningarna för SNMP-port måste nätverksanslutningen startas om. Klicka på [Starta om nätverk] och konfigurera följande. 6) Klicka på [Säkerhetsinställningar] på huvudmenyn. 7) Klicka på [SNMP] och ange namnet på SNMP-gruppen på skärmen som visas. NOTERA Efter att inställningarna av Community-namn har ändrats måste nätverksanslutningen startas om. Klicka på [Starta om nätverk] och konfigurera följande. 8) Konfigurera inställningarna för Trap-överföring av fel/varningar. Klicka på [Larminställningar] på huvudmenyn och välj det fel/den varning som ska konfigureras. 9) Klicka på [Aktivera] -kryssrutan för att skicka ut SNMP Trap för fel/varningar. Avmarkera [Aktivera] -kryssrutan när SNMP Trap-överföring inte behövs. 10) Klicka på [Verkställ] -knappen för att spara inställningarna. 58

59 7.3 Schemalägga händelser 7. Andra funktioner Med schemaläggningsfunktionen kan du konfigurera schemalagda händelser, inklusive att slå på/av strömmen. Detta gör det möjligt för projektorn att sköta sig själv. NOTERA Du kan schemalägga följande kontrollhändelser: Ström, Ingångskälla, Min bild, Messenger, Bildspel. ( 28) Händelsen för ström på har lägst prioritet av alla händelser som är definierade samtidigt. Det finns tre typer av schemaläggning: 1) dagligen, 2) veckovis, 3) specifikt datum ( 27) Prioriteten för schemalagda händelser är: 1) specifikt datum, 2) veckovis, 3) dagligen. Du kan ange upp till fem specifika datum för schemalagda händelser. Prioritet ges till de med lägre nummer när flera händelser har schemalagts för samma datum och tid (t.ex. har Specifikt datum nr. 1 prioritet framfr Specifikt datum nr. 2 o.s.v.) Kom ihåg att ange datum och tid innan du aktiverar schemalagda händelser. ( 30) När man stänger av projektorn i läget SPARA ( INSTÄLL.-meny i Funktionsguide) eller stänger av strömmen nollställs aktuell datum- och tidsinställning. 59

60 7. Andra funktioner 7.3 Schemalägga händelser (fortsättn.) Schemainställningar ( 27) Schemaläggningsinställningar kan konfigureras från en webbläsare. Exempel: Om projektorns IP-adress anges till : 1) Ange i webbläsarens adressfält och välj Webbkontroll för projektor i fönstret med alternativ. 2) Ange ditt användarnamn och lösenord och klicka på [OK]. 3) Klicka på [Schemainställningar] på huvudmenyn och välj önskad schemalagd aktivitet. Om du t.ex. vill utföra kommandot varje söndag väljer du [söndag]. 4) Klicka på [Aktivera] -kryssrutan för att aktivera schemat. 5) Ange datumet (månad/dag) för schemaläggning av specifikt datum. 6) Klicka på [Verkställ] -knappen för att spara inställningarna. 7) När du har konfigurerat tid, kommando och parametrar klickar du på [Registrera] för att lägga till en ny händelse. 8) Klicka på [Radera] -knappen när du vill ta bort ett schema. Det finns tre typer av schemaläggning. 1) Dagligen: Utför den aktuella åtgärden vid en specifik tidpunkt varje dag. 2) Söndag ~ Lördag: Utför den aktuella åtgärden vid den angivna tidpunkt på en specifik dag i veckan. 3) Specifikt datum: Utför den aktuella åtgärden på det angivna datumet och tiden. NOTERA I vänteläge blinkar POWER-indikatorn i cirka tre sekunder när minst ett Ström På -schema har sparats. När schemaläggningsfunktionen används måste nätkabeln vara ansluten till projektorn och nätuttaget. Schemaläggningsfunktionen fungerar inte när brytaren i ett rum utlöses. Strömindikatorn lyser orange eller grön när projektorn är strömsatt. 60

61 7. Andra funktioner 7.3 Schemalägga händelser (fortsättn.) Datum-/tidsinställningar ( 30) Datum-/tidsinställningar kan ändras via en webbläsare. Exempel: Om projektorns IP-adress anges till : 1) Ange i webbläsarens adressfält och välj Webbkontroll för projektor i fönstret med alternativ. 2) Ange ditt användarnamn och lösenord och klicka på [OK]. 3) Klicka på [Datum-/tidinställningar] på huvudmenyn och konfigurera varje objekt. Mer information hittar du i Datum-/tidinställningar. ( 30) 4) Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA Det är inte säkert att den interna klockan visar rätt tid. Du bör inte använda SNTP för att erhålla korrekt tid ( 31). När man stänger av projektorn i läget SPARA ( INSTÄLL.-meny i Funktionsguide) eller stänger av strömmen nollställs aktuell datum- och tidsinställning. 61

62 7. Andra funktioner 7.4 Kommandokontroll via nätverket Du kan konfigurera och kontrollera projektorn via nätverket med hjälp av RS- 232C-kommandon. Kommunikationsport Följande två portar är avsedda för kommandokontroll. TCP #23 (Nätverkskontroll port1 (Port: 23)) TCP #9715 (Nätverkskontroll port2 (Port: 9715)) NOTERA Kommandokontrollen är endast tillgänglig via ovan angivna port. Kommandokontrollinställningar ( 22) Konfigurera följande objekt från en webbläsare när kommandokontroll används. Exempel: Om projektorns IP-adress anges till : 1) Ange i webbläsarens adressfält och välj Webbkontroll för projektor i fönstret med alternativ. 2) Ange ditt användarnamn och lösenord och klicka på [OK]. 3) Klicka på [Portinställningar] på huvudmenyn. 4) Klicka på [Aktivera] -kryssrutan för att öppna Nätverkskontroll port1 (Port: 23) för att använda TCP #23. Klicka på [Aktivera] -kryssrutan för [Autentisering] -inställning när autentisering krävs. Annars avmarkerar du kryssrutan. 5) Klicka på [Aktivera] -kryssrutan för att öppna Nätverkskontroll port2 (Port: 9715) för att använda TCP #9715. Klicka på [Aktivera] -kryssrutan för [Autentisering] -inställning när autentisering krävs. Annars avmarkerar du kryssrutan. 6) Klicka på [Verkställ] -knappen för att spara inställningarna. 62
