1 Digital projektor X31i/X36i/X46i/WX36i Nätverksguide Tack för att ni valde denna produkt. FÖRSIKTIGT Före användandet av denna produkt, se till att ha läst igenom alla manualer för produkten. Efter att du läst dem, håll denna information på säker plats för framtida bruk. Funktioner Nätverkspresentation sända via ett nätverk. ( 15) Webbkontroll 16) Min bild ( 50) Meddelande via ett nätverk. ( 51) Nätverksbrygga 52) NOTERA Innehållet i denna bruksanvisning kan ändras utan föregående meddelande. Tillverkaren tar inget ansvar för eventuella felaktigheter i denna bruksanvisning. får inte ske utan skriftligt medgivande. Varumärkesinformation, Internet Explorer, Windows, Windows Vista är ett registrerat Flash är ett registrerat varumärke som tillhör. är varumärken 1

2 Innehåll 3M Digital Projector X31i/X36i/X46i/WX36i Innehåll Försiktigt Ansluta till nätverket Nödvändiga förberedelser av utrustningen Nätverksinställningar Nätverkspresentation Webbkontroll Inloggning Nätverksinformation Nätverksinställningar Fönstret Tools Fönstret Info Varning Funktionen Min bild Meddelandefunktion

3 Innehåll 6. Funktionen Nätverksbrygga Kommunikationsinställning Kommunikationsport Överföringsmetod Andra funktioner Kommandokontroll via nätverket Felsökning Garanti och efterservice

4 Försiktigt 3M Digital Projector X31i/X36i/X46i/WX36i Försiktigt Föreskrift gällande till- och frånkoppling av trådlös USB-adapter Säkerhetsåtgärder vid användning av trådlöst LAN 3.1 Webbkontroll för projektor eller Menyn NÄTVERK i Snabbguide Viktig anmärkning radiostörningar, vilket kan leda till att överföringens hastighet sänks eller att fungerar korrekt. radiovågsstörningar inträffa vilket kan leda till att överföringshastigheten Tillgängliga kanaler vara begränsade. som kan användas. aktuellt land eller aktuell region. 4

5 1. Ansluta till nätverket 1.1 Systemkrav Nödvändiga förberedelser av utrustningen nätverket. *1 högre 2) För wireless anslutning *2 *3 *1: *2: *3: wireless nätverksenhet Hårdvaru- och programvarukrav för PC Operativsystem Windows Windows Vista Windows Enterprise Processor Minne Hårddisksutrymme Webbrowser CD-ROM-enhet 5

6 1. Ansluta till nätverket 3M Digital Projector X31i/X36i/X46i/WX36i 1.1 Systemkrav (fortsättn.) NOTERA INSTÄLL.-meny i Snabbguide) 6

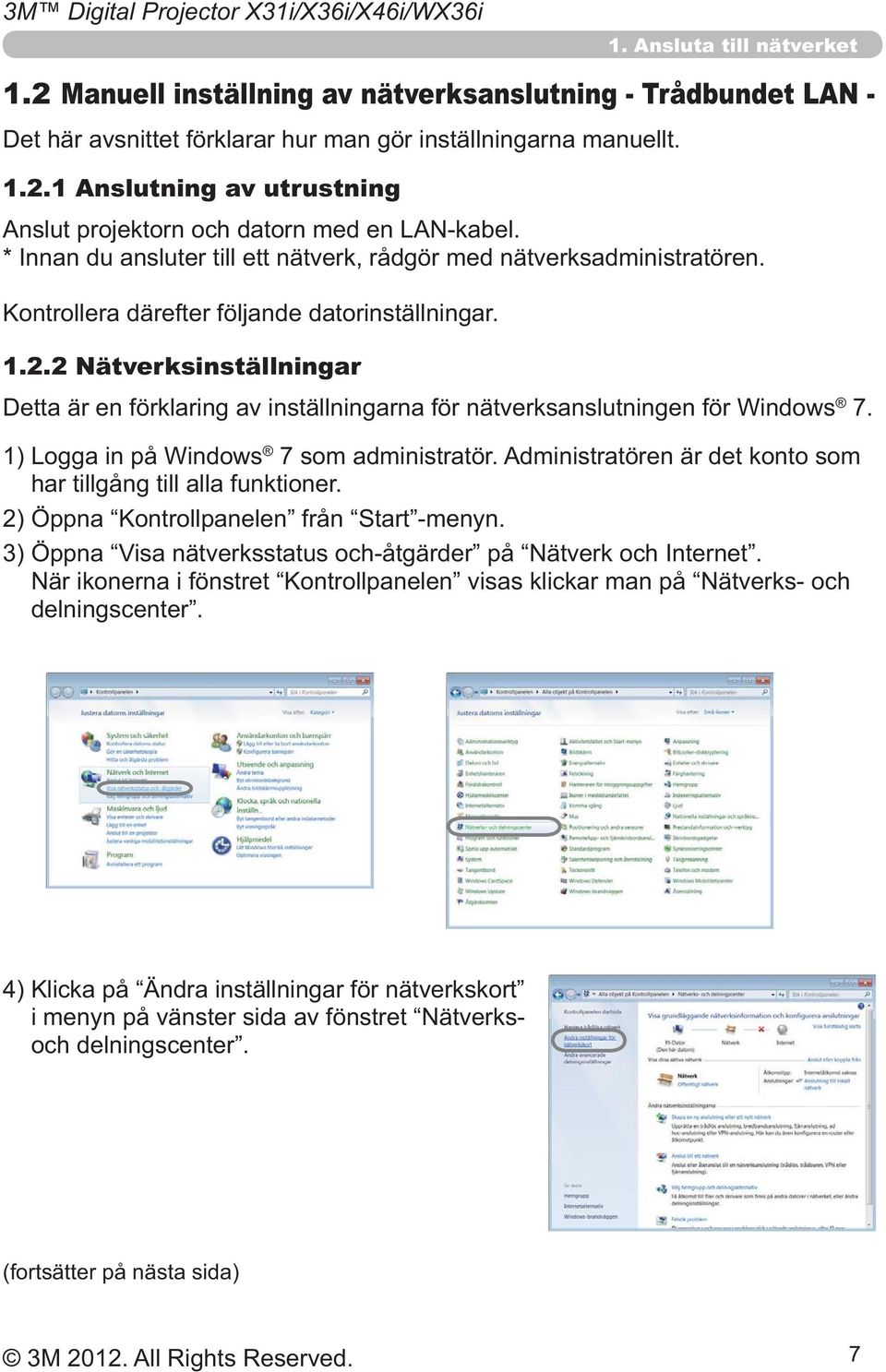

7 1. Ansluta till nätverket 1.2 Manuell inställning av nätverksanslutning - Trådbundet LAN Anslutning av utrustning * Innan du ansluter till ett nätverk, rådgör med nätverksadministratören Nätverksinställningar 7. har tillgång till alla funktioner. 4) (fortsätter på nästa sida) 7

8 1. Ansluta till nätverket 3M Digital Projector X31i/X36i/X46i/WX36i 1.2 Manuell inställning av nätverksanslutning - Trådbundet LAN - (fortsättn.) 5) 6) 7) fönstret. (fortsätter på nästa sida) 8

9 1. Ansluta till nätverket 1.2 Manuell inställning av nätverksanslutning - Trådbundet LAN - (fortsättn.) [Inställning av IP-address] Till exempel NOTERA webbrowser. ( 21) (fortsätter på nästa sida) 9

10 1. Ansluta till nätverket 3M Digital Projector X31i/X36i/X46i/WX36i 1.2 Manuell inställning av nätverksanslutning - Trådbundet LAN - (fortsättn.) Internet-alternativ setting fönstret.

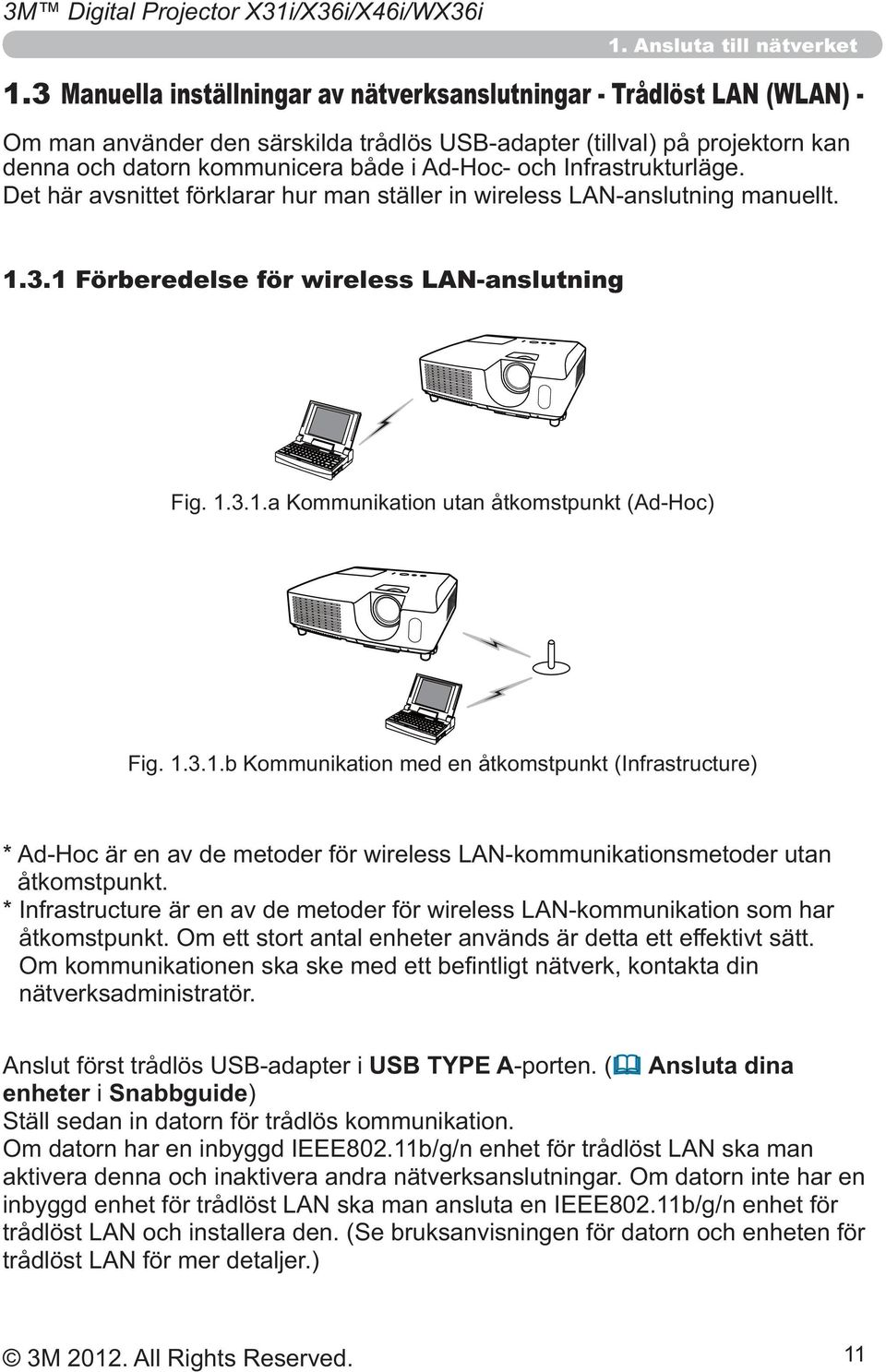

11 1. Ansluta till nätverket 1.3 Manuella inställningar av nätverksanslutningar - Trådlöst LAN (WLAN) Förberedelse för wireless LAN-anslutning åtkomstpunkt. nätverksadministratör. USB TYPE A ( Ansluta dina enheter i Snabbguide) 11

12 1. Ansluta till nätverket 3M Digital Projector X31i/X36i/X46i/WX36i 1.3 Manuella inställningar av nätverksanslutningar - Trådlöst LAN (WLAN) - (fortsättn.) Ställa in trådlös WLAN-anslutning 7 standard Nätverksinställningar ( 20) eller NÄTVERK-meny i Snabbguide. 1) 2) 3) (fortsätter på nästa sida) 12

13 1. Ansluta till nätverket 1.3 Manuella inställningar av nätverksanslutningar - Trådlöst LAN (WLAN) - (fortsättn.) fönstret. [Inställning av IP-address] Till exempel NOTERA webbrowser. ( 20) (fortsätter på nästa sida) 13

14 1. Ansluta till nätverket 3M Digital Projector X31i/X36i/X46i/WX36i 1.3 Manuella inställningar av nätverksanslutningar - Trådlöst LAN (WLAN) - (fortsättn.) 5) 6) 7) 14

15 2. Nätverkspresentation 2. Nätverkspresentation F.. 15

16 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3. Webbkontroll NOTERA webbläsare. webbläsaren. Exempel till samma nätverk öppnas fönstret med alternativ enligt vad som visas till höger. 3.1 Webbkontroll för projektor ( 17) eller 3.2 Crestron e-control för 42). NOTERA Crestron e-control i Nätverksinställningar ( 21) ställts in. Flash. 16

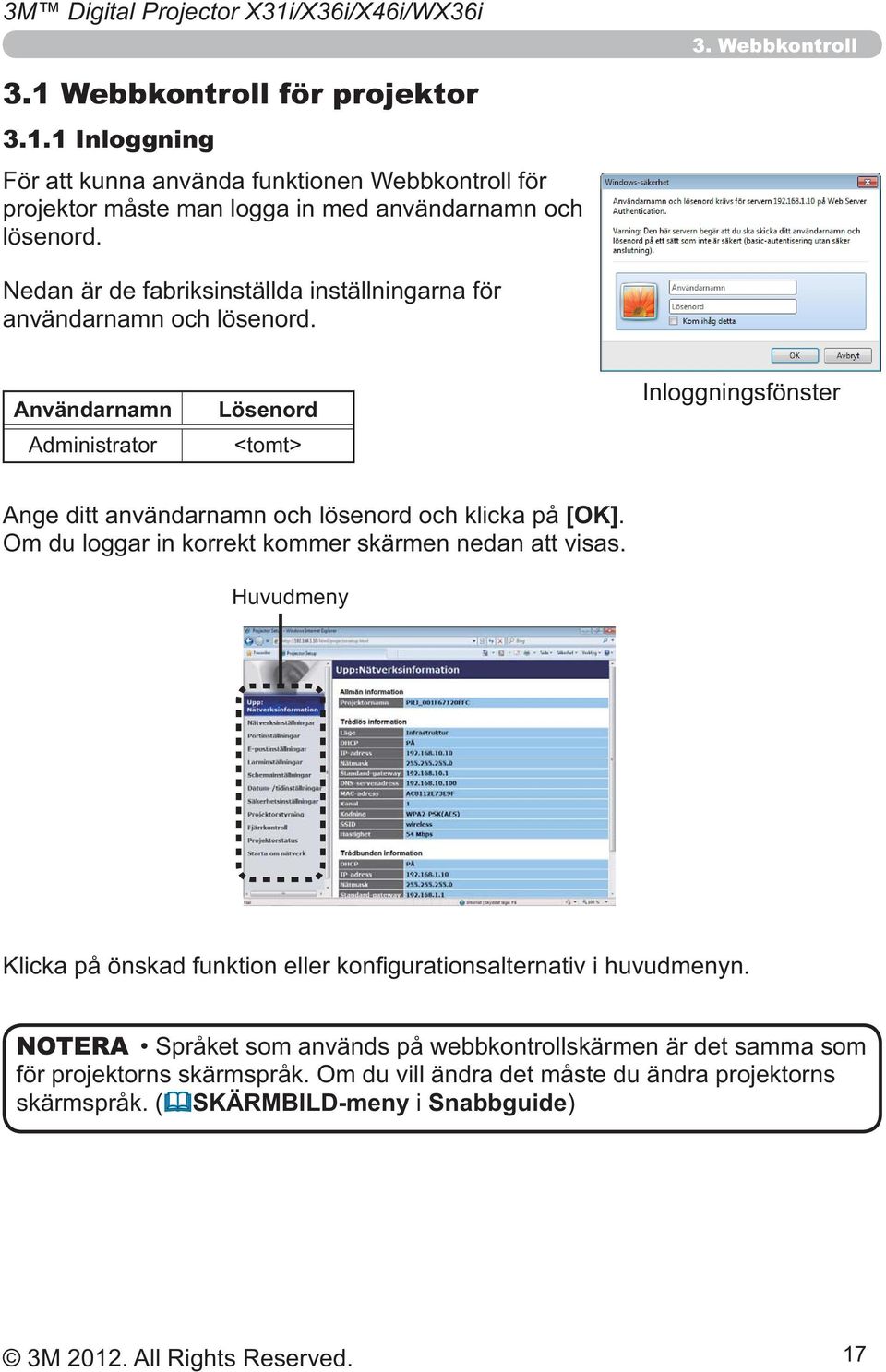

17 3. Webbkontroll 3.1 Webbkontroll för projektor Inloggning För att kunna använda funktionen Webbkontroll för lösenord. Nedan är de fabriksinställda inställningarna för Användarnamn Lösenord <tomt> Inloggningsfönster [OK]. NOTERA skärmspråk. ( SKÄRMBILD-meny i Snabbguide) 17

18 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor (fortsättn.) Nätverksinformation sinställningar. Objekt Allmän information Projektornamn Trådlös information Läge DHCP IP-adress Nätmask Standard-gateway DNS-serveradress MAC-adress Kanal Kodning SSID Hastighet Trådbunden information DHCP IP-adress Nätmask Standard-gateway DNS-serveradress MAC-adress Visar nätmasken. Visar nätmasken. 18

19 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Nätverksinställningar Objekt Allmän inställning Projektornamn syslocation (SNMP) syscontact (SNMP) AMX D.D. (AMX Device Discovery) (fortsätter på nästa sida) 19

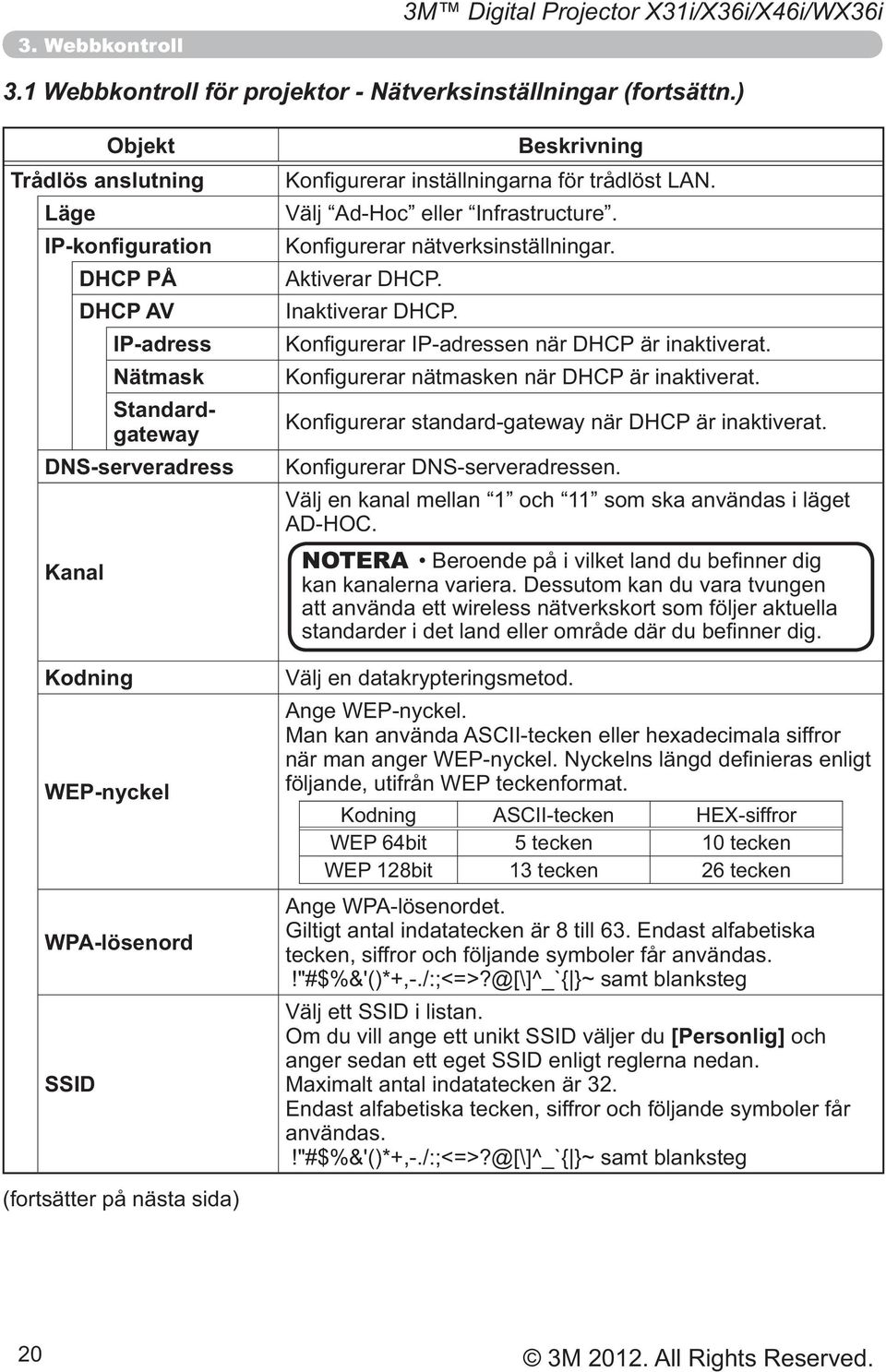

20 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor - Nätverksinställningar (fortsättn.) Objekt Trådlös anslutning Läge DHCP PÅ DHCP AV IP-adress Nätmask Standardgateway DNS-serveradress Kanal Kodning WEP-nyckel WPA-lösenord SSID NOTERA Kodning [Personlig] användas. (fortsätter på nästa sida)

21 3. Webbkontroll 3.1 Webbkontroll för projektor - Nätverksinställningar (fortsättn.) Objekt Trådbunden anslutning DHCP PÅ DHCP AV IP-adress Nätmask Standardgateway DNS-serveradress Annan inställning Crestron e-control ska användas eller inte. [Verkställ] NOTERA [Starta om nätverk] ( 41). nätverksadministratör innan du anger serveradresserna. nätverk. 21

22 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor (fortsättn.) Portinställningar llningar. Objekt Nätverkskontroll port1 (Port:23) Port öppen [Aktivera] Autentisering [Aktivera] porten. Nätverkskontroll port2 (Port:9715) Port öppen [Aktivera] Autentisering [Aktivera] porten. PJLink TM -port (Port:4352) Port öppen [Aktivera] för att använda port Autentisering [Aktivera] denna port. Min bild-port (Port:9716) Port öppen [Aktivera] för att använda port Autentisering [Aktivera] denna port. Messenger-port (Port:9719) Port öppen [Aktivera] för att använda port Autentisering (fortsätter på nästa sida) [Aktivera] denna port. 22

23 3. Webbkontroll 3.1 Webbkontroll för projektor - Portinställningar (fortsättn.) Objekt SNMP Port Port öppen Trap-adress Nätverksbryggport Portnummer [Aktivera] Nätverksinställningar. 9715, 9716, 9719,, 4352 kan ställas in. [Verkställ] NOTERA nätverksanslutningen. När inställningarna ändras måste nätverksanslutningen [Starta om nätverk] ( 41). 23

24 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor (fortsättn.) E-postinställningar Objekt Skicka e-post SMTP-serveradress Avsändarens e-postadress Mottagarens e-postadresss [Aktivera] Larminställningar. Nätverksinställningar. [till] eller [cc] [Verkställ] NOTERA [Skicka testmeddelande] [Skicka testmeddelande]. nätverksadministratör innan du anger serveradresserna. 24

25 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Larminställningar varningar. Objekt Lampskyddsfel Fläktfel Lampfel Temperaturfel Kylningsfel Filterfel Annat fel Fel i utför schema Lamptidslarm Filtertidslarm Positionsdetektorlarm Kallstart Autentiseringsfel överhettats. temperatur. Övriga fel. 27) Filtertiden överstiger inställningen för alarmtid. SÄKERHET-meny i Snabbguide) strömstatus från av till väntläge. strömstatus från väntläge till på (lampan tänds). ( INSTÄLL.-meny i Snabbguide) Felsökning i Snabbguide 25

26 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor - Larminställningar (fortsättn.) Varningarna visas nedan. Objekt larmtid SNMP-trap Skicka e-post E-postämne E-posttext (Endast Lamptidslarm Filtertidslarm.) [Aktivera] varningar. [Aktivera] Kallstart Autentiseringsfel.) Kallstart Autentiseringsfel.) förkortas. Kallstart Autentiseringsfel.) [Verkställ] NOTERA Filterfel OPTION-meny i Snabbguide) Lamptidslarm Filtertidslarm 26

27 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Schemainställningar Objekt Dagligen söndag måndag tisdag onsdag torsdag fredag lördag 27

28 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor - Schemainställningar (fortsättn.) Schema Objekt Datum (månad/dag) [Aktivera] [Verkställ] Objekt Tid Kommando [parameter] Ström Ingångskälla Min bild Messenger Bildspel 50) 51) [Registrera] [Radera] [Återställ] - 28

29 3. Webbkontroll 3.1 Webbkontroll för projektor - Schemainställningar (fortsättn.) NOTERA Min bild Messenger Ingångskälla Min bild USB TYPE A bildspel. Felsökning i Snabbguide utförs på inställt sätt. 29

30 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor (fortsättn.) Datum-/tidinställningar Objekt Aktuellt datum Aktuell tid Sommartid Start Månad Vecka Dag timme Tid minut Slut Månad Vecka Dag timme Tid minut år/månad/dag timme:minut:sekund [PÅ] mån., tis., ons., tor., fre., lör.). mån., tis., ons., tor., fre., lör.). (fortsätter på nästa sida)

31 3. Webbkontroll 3.1 Webbkontroll för projektor - Datum-/tidinställningar (fortsättn.) Objekt Tidsskillnad SNTP SNTP -serveradress Cykel om du är osäker. [PÅ] Nätverksinställningar. timme:minut). [Verkställ] NOTERA omstart av nätverksanslutningen. När inställningarna ändras måste [Starta om nätverk] ( 41). nätverksadministratör innan du anger serveradresserna. INSTÄLL.-meny i Snabbguide tidsinställning. 31

32 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor (fortsättn.) Säkerhetsinställningar säkerhetsinställningar. Objekt Användarkonto Användarnamn Lösenord Lösenord en gång till Nätverksstyrning Autentiseringslösenord Autentiseringslösenord en gång till SNMP Community-namn Nätverkskontroll port1 (Port:23), Nätverkskontroll port2 (Port:9715), PJLink -port (Port:4352), Min bild-port (Port:9716) Messenger-port (Port:9719) ( 22, 23). [Verkställ] NOTERA omstart av nätverksanslutningen. När inställningarna ändras måste [Starta om nätverk] ( 41). användas. 32

33 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Projektorstyrning ikon med musen. NOTERA om användaren ändrar värdet manuellt. I sådana fall uppdaterar du sidan genom [Uppdatera] Objekt HUVUD STRÖM INGÅNGSKÄLLA BILDLÄGE BLANK PÅ/AV TYST FRYS FÖRSTORA FÖRSTORA POSITION v FÖRSTORA POSITION h MALL MIN BILD RADERA MIN BILD (fortsätter på nästa sida) Kontrollerar inställningen för förstoring. maximalt inställningsvärde har nåtts. 33

34 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) Objekt BILD LJUSSTYRKA KONTRAST GAMMA FÄRGTEMP. FÄRG FÄRGTON SKÄRPA AKTIV IRIS SPARA MITT MINNE ÅTERKALLA MITT MINNE VISA ASPEKT OVERSCAN V POSITION H POSITION H PHASE H FAS AUTOJUSTERA UTFÖR INSIGNAL PROGRESSIV VIDEO NR FÄRGZON VIDEOFORMAT - S-VIDEO VIDEOFORMAT - VIDEO HDMI-FORMAT HDMI-OMRÅDE COMPUTER-IN - COMPUTER IN1 COMPUTER IN1 COMPUTER-IN - COMPUTER IN2 COMPUTER IN2 BILDLÅS - COMPUTER IN1. BILDLÅS - COMPUTER IN2. BILDLÅS - HDMI. (fortsätter på nästa sida) 34

35 3. Webbkontroll 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) Objekt INSTÄLL. AUTO KEYSTONE UTFÖR KEYSTONE V AUTO ECOLÄGE ECOLÄGE INSTALLATION VÄNTLÄGE MONITOR OUT - COMPUTER IN1 MONITOR UT - COMPUTER IN2 MONITOR UT - LAN MONITOR UT - USB TYPE A MONITOR UT - USB TYPE B MONITOR UT - HDMI MONITOR UT - S-VIDEO MONITOR UT - VIDEO MONITOR UT - STANDBY MONITOR OUT när COMPUTER IN1 MONITOR OUT när COMPUTER IN2 MONITOR OUT när LAN MONITOR OUT när USB TYPE A MONITOR OUT när USB TYPE B MONITOR OUT när HDMI MONITOR OUT när S-VIDEO MONITOR OUT när VIDEO MONITOR OUT i vänteläge. (fortsätter på nästa sida) 35

36 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) Objekt LJUD VOLYM HÖGTALARE LJUDKÄLLA - COMPUTER IN1 LJUDKÄLLA - COMPUTER IN2 LJUDKÄLLA - LAN LJUDKÄLLA - USB TYPE A LJUDKÄLLA - USB TYPE B LJUDKÄLLA - HDMI LJUDKÄLLA - S-VIDEO LJUDKÄLLA - VIDEO LJUDKÄLLA - VÄNTA MICNIVÅ MICVOLYM SKÄRMBILD SPRÅK MENYLÄGE V MENYLÄGE H BLANK UPPSTART MinSkärm Lås MEDDELANDE MALL C.C. - SKÄRM C.C. - LÄGE C.C. - KANAL COMPUTER IN1. COMPUTER IN2. LAN. HDMI. USB TYPE A. USB TYPE B. S-VIDEO. VIDEO. för hörselskadade). hörselskadade). för hörselskadade). (fortsätter på nästa sida) 36

37 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) 3. Webbkontroll Objekt OPTION AUTOSÖK AUTO KEYSTONE DIREKT STRÖM PÅ AUTO STRÖM AV USB TYPE B MIN KNAPP-1 MIN KNAPP-2 MIN KÄLLA FJÄRR FREKVENS - NORMAL FJÄRR FREKVENS - HÖG registreras. MY BUTTON-1 MY BUTTON-2 (fortsätter på nästa sida) 37

38 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor - Projektorstyrning (fortsättn.) Projektorstyrning på [Avsluta presenterarläge]. Objekt SERVICE Avsluta presenterarläge Tvingande avslut av presenterarläget. 38

39 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Fjärrkontroll skärm. fungerar som den ska. Objekt STRÖM COMPUTER VIDEO BLANK FRYS TYST MENY RETUR ÅTERSTÄLL SIDA UPP SIDA NED BILDSPEL STANDBY/ON COMPUTER VIDEO BLANK FREEZE MUTE MENU ENTER RESET PAGE UP PAGE DOWN knappen. NOTERA många gånger du behöver. [STRÖM] [OK] annars på [Avbryt]. [SIDA NED] [SIDA UPP] 39

40 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.1 Webbkontroll för projektor (fortsättn.) Projektorstatus Objekt Felstatus Lamptid Filtertid Strömstatus Ingångsstatus Blank på/av Tyst Frys Visar aktuell felstatus Visar användningstid för den aktuella lampan. Visar aktuell strömstatus. Visar aktuell insignalkälla.

41 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Starta om nätverk Starta om Objekt NOTERA [Starta om] 41

42 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.2 Crestron e-control Flik fönstret Tools visas en dialogruta för lösenord ( 46 ingen funktion blir tillgänglig förrän man anger sitt lösenord. När man angett sitt lösenord Enligt vad som visas nedan kan man öppna längst upp till höger i fönstret. Flik Log Out Tools Info Contact IT Help. aktiveras. Öppnar fönstret Tools ( 45). Öppnar fönstret Info ( 47). ( 48). NOTERA Crestron e-control i Nätverksinställningar ( 21) ställts in har endast stöd för engelska. webbsidan. 42

43 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Main NOTERA 1 Knapp Power Vol -/ Vol + Mute 2 Sources List enligt den inmatningsport som är vald för tillfället. Knapp Computer in1 COMPUTER IN1. Computer in2 COMPUTER IN2. LAN LAN. USB Type A USB TYPE A. USB Type B USB TYPE B. HDMI HDMI. S-Video S-VIDEO. Video VIDEO. 43

44 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.2 Crestron e-control - Fönstret Main (fortsättn.) 3 Knapp Freeze Contrast Brightness Color Sharpness Magnify Auto Blank du vill förstora. Menu Enter Reset Knapp MENU ENTER RESET 44

45 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Tools [Exit] NOTERA som angetts ställas in korrekt. 1 Crestron Control Objekt IP Address IP ID Port kommunikation. [Send] för att verkställa inställningarna. 2 Projector Objekt Projector Name Location Assigned To: [Send] för att verkställa inställningarna. 45

46 3. Webbkontroll 3.2 Crestron e-control - Fönstret Tools (fortsättn.) 3 Projector (fortsättn.) Objekt DHCP IP Address Subnet Mask Default Gateway DNS Server [Send] för att verkställa inställningarna. 4 User Password Objekt New Password Ett felmeddelande visas om lösenordet är felaktigt. [Send] för att verkställa inställningarna. 5 Admin Password Objekt New Password om lösenordet är felaktigt. [Send] för att verkställa inställningarna. 46

47 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Info 1 2 [Exit] 1 Projector Information Objekt Projector Name Location MAC Address Resolution Lamp Hours Assigned To: Visar drifttid för aktuell lampa. 2 Projector Status Objekt Power Status Input Source Picture Mode Installation Eco Mode Error Status Visar aktuell strömstatus. Visar aktuell insignalkälla. Visar aktuell inställning för bildläge. Visar aktuell installationsinställning. Visar aktuell felstatus NOTERA kan visas förkortade om de är för långa. 47

48 3. Webbkontroll 3M Digital Projector X31i/X36i/X46i/WX36i 3.2 Crestron e-control (fortsättn.) Fönstret Help Desk Express. Send Knapp Kontrollera det mottagna meddelandet. 48

49 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Varning visas detta på skärmen. [Send]. NOTERA Express. ( 51). av varningsmeddelandet. 49

50 4. Funktionen Min bild 3M Digital Projector X31i/X36i/X46i/WX36i t.ex. ) NÄTVERK-meny i Snabbguide) NOTERA MY BUTTON ( OPTION-meny i Snabbguide) 7.3 Schemalägga händelser ( 59). USB-visning i Snabbguide)

51 5. Meddelandefunktion Textdata kan visas på skärmen på två sätt som visar text som överförs från Överföra textdata Visa textdata (t.ex. ) NOTERA MY BUTTON av meddelandetext. ( OPTION-meny i Snabbguide) 7.3 Schemalägga händelser ( 59). 51

52 6. Funktionen Nätverksbrygga 3M Digital Projector X31i/X36i/X46i/WX36i LAN port Extern enhet USB TYPE A port CONTROL port 6.1 Ansluta enheter 1) LAN USB TYPE A CONTROL NOTERA säkerställa anslutningen. använd lämplig kabel. ( Connection to the ports i Snabbguide - Technical) 52

53 6. Funktionen Nätverksbrygga 6.2 Kommunikationsinställning OPTIONmeny > SERVICE > KOMMUNIKATION i Snabbguide) använder) för CONTROL CONTROL Objekt Förhållande 8 bitar (fast) 1 bit (fast) 1 bit (fast) metoden för CONTROL NOTERA ihåg att en olämplig inställning kan orsaka kommunikationsfel. CONTROL 6.3 Kommunikationsport Nätverksbryggport Portinställningar i webbläsaren. ( 23) NOTERA 9716, 9719, 4352, kan ställas in som Nätverksbryggport 53

54 6. Funktionen Nätverksbrygga 6.4 Överföringsmetod ( OPTION-meny > SERVICE > KOMMUNIKATION i Snabbguide) HALV DUPLEX riktning i taget, antingen sändning eller mottagning av data. emot data från datorn. Extern enhet Extern enhet Extern enhet Kassera data Tidsgräns svar Extern enhet från en extern enhet. ( OPTION-meny > SERVICE > KOMMUNIKATION i Snabbguide) 1s 2s 3s ( 54

55 6. Funktionen Nätverksbrygga 6.4 Överföringsmetod (fortsättn.) NOTERA FULL DUPLEX mottagning av data samtidigt, utan att övervaka svarsdata från en extern enhet. NOTERA behandlingsstatus. 55

56 7. Andra funktioner 3M Digital Projector X31i/X36i/X46i/WX36i 7.1 E-postvarningar NOTERA plötsligt förlorar ström. E-postinställningar ( 24) Exempel: : [OK]. [E-postinställningar] hittar du i E-postinställningar ( 24). [Verkställ] NOTERA [Skicka testmeddelande] [E-postinställningar] Time <Testtid> 56

57 7. Andra funktioner 7.1 E-postvarningar (fortsättn.) [Larminställningar] Larminställningar ( 25) för mer information. [Verkställ] 57

58 7. Andra funktioner 3M Digital Projector X31i/X36i/X46i/WX36i 7.2 Projektorhantering med SNMP för att du ska kunna använda den här funktionen. NOTERA nätverksadministratör. SNMP-inställningar ( 23) Exempel: : [OK]. [Portinställningar] NOTERA [Aktivera] SNMP-porten NOTERA SNMP-port måste [Starta om nätverk] [Säkerhetsinställningar] [SNMP] NOTERA Community-namn har ändrats [Starta om nätverk] [Larminställningar] [Aktivera] [Aktivera] [Verkställ] 58

59 7. Andra funktioner 7.3 Schemalägga händelser NOTERA 28) datum ( 27) dagligen. ( 30) INSTÄLL.-meny i Snabbguide tidsinställning. 59

60 7. Andra funktioner 3M Digital Projector X31i/X36i/X46i/WX36i 7.3 Schemalägga händelser (fortsättn.) Schemainställningar ( 27) Exempel : 1) [OK]. [Schemainställningar] [söndag]. [Aktivera] [Verkställ] [Registrera] [Radera] NOTERA I vänteläge blinkar POWER är strömsatt.

61 7. Andra funktioner 7.3 Schemalägga händelser (fortsättn.) Datum-/tidsinställningar ( 30) Exempel: : [OK]. [Datum-/tidinställningar] Datum-/tidinställningar. ( 30) [Verkställ] NOTERA 31). INSTÄLL.-meny i Snabbguide) 61

62 7. Andra funktioner 7.4 Kommandokontroll via nätverket Kommunikationsport Nätverkskontroll port1 (Port: 23)) Nätverkskontroll port2 (Port: 9715)) NOTERA Kommandokontrollinställningar ( 22) Exempel: : 1) [OK]. [Portinställningar] [Aktivera] Nätverkskontroll port1 (Port: 23) [Aktivera] [Autentisering] [Aktivera] Nätverkskontroll port2 (Port: 9715) [Aktivera] [Autentisering] [Verkställ] 62

63 7. Andra funktioner 7.4 Kommandokontroll via nätverket (fortsättn.) 32) [Säkerhetsinställningar] [Nätverksstyrning] [Verkställ] NOTERA Network Control Port1 (Port: 23), Nätverkskontroll port2 (Port: 9715), PJLink -port (Port: 4352), Min bild-port (Port: 9716) Messenger-port (Port: 9719). nätverksanslutningen. När inställningarna ändras måste nätverksanslutningen [Starta om nätverk] ( 41). 63

64 7. Andra funktioner 3M Digital Projector X31i/X36i/X46i/WX36i 7.4 Kommandokontroll via nätverket (fortsättn.) Kommandoformat ( RS-232C Communication i Snabbguide - Technical) autentisering är aktiverat. Svar Felkod Format för skickade data Header Datalängd RS-232Ccommand Kontrollsumma Anslutnings-ID header adderas med kontrollsumman. bifogas svarsdata) 64

65 7. Andra funktioner 7.4 Kommandokontroll via nätverket (fortsättn.) Format för mottagna data Svar Anslutnings-ID Svar Anslutnings-ID Svar Felkod Anslutnings-ID Svar Data Anslutnings-ID Svar Statuskod Anslutnings-ID Autentiseringsfelkod Svar Anslutnings-ID 65

66 7. Andra funktioner 3M Digital Projector X31i/X36i/X46i/WX36i 7.4 Kommandokontroll via nätverket (fortsättn.) Automatisk anslutningsfrånkoppling anslutningen upprättades, om ingen kommunikation sker. Autentisering NOTERA autentiseringsdata utelämnas, så länge det gäller samma anslutning. 66

67 7. Andra funktioner 7.5 Crestron RoomView. 42). 67

68 8. Felsökning 3M Digital Projector X31i/X36i/X46i/WX36i 8. Felsökning Problem Trolig orsak Vad du bör kontrollera Referenssi dnummer Övrigt datorn är inte korrekt eller fullständig inte grund av inställningarna för nätverksinställningar är < > < > i närheten, eller en annan enhet med samma wireless Kommunikationen mellan fungerar inte korrekt. funktioner fungerar inte korrekt. ståldörrar) datorn ska man kontrollera dess inställningar. nätverkskonfiguration. nätverksadress för trådlöst adapter. adress. I Snabbguide 68

69 Objekt Kontrollprogram Motsvarande protokoll Nätverk Säkerhet Systemkrav för datorapplikation Trådlös USB-adapter () Windows Windows Vista Windows Vista Windows Vista Windows Vista Windows Vista Enterprise Windows Windows Windows Windows Windows Windows 7 Enterprise 69
