1 Network Guide Guide Réseau Netzwerkbetrieb Guía de red Guida alla rete Netwerkhandleiding Guia de Rede Nätverksguide Руководство по работе в сети Regulatory models: W60, W DISPERINDAG No. 0287/ /09.03

2 This page left blank intentionally

3 Projektor IN5122/IN5124 Nätverksguide Tack för att ni valde denna produkt. Denna bruksanvisning avser endast att förklara nätverksfunktion. Rådfråga den här handboken och produktens andra handböcker för korrekt bruk av produkten. VARNING Före användandet av denna produkt, se till att ha läst igenom alla manualer för produkten. Efter att du läst dem, håll denna information på säker plats för framtida bruk. Funktioner Denna projektor har nätverksfunktioner som ger er tillgång till följande: ü Nätverkspresentation: med den här funktionen kan projektorn projektera PC-bilder sända via ett nätverk. (&37) ü Webbkontroll: med den här funktionen kan du övervaka och kontrollera projektorn via ett nätverk från en PC. (&45) ü Min bild: med den här funktionen kan du lagra upp till fyra bilder och projektera dem. (&69) ü Meddelande: med den här funktionen kan projektorn visa text som skickas från en PC via ett nätverk. (&71) ü Nätverksbrygga: med den här funktionen kan du kontrollera en extern enhet via projektorn från en PC. (&73) NOTERA Innehållet i denna bruksanvisning kan ändras utan föregående meddelande. Tillverkaren tar inget ansvar för eventuella felaktigheter i denna bruksanvisning. Reproduktion eller kopiering av hela eller delar av innehållet i detta dokument får inte ske utan skriftligt medgivande. Varumärkesinformation Microsoft, Internet Explorer, Windows, Windows Vista och Aero är ett registrerat varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. Pentium är ett registrerat varumärke som tillhör Intel Corporation. JavaScript är ett registrerat varumärke som tillhör Sun Microsystems, Inc. HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC. i USA och andra länder. Varumärket PJLink är ett varumärke som ansökt om varumärkesrättigheter i Japan, USA och andra länder och områden. Alla övriga varumärken är respektive varumärkesägares egendom. 1

4 Innehåll Innehåll 1. Ansluta till nätverket Systemkrav Nödvändiga förberedelser av utrustningen Hårdvaru- och programvarukrav för PC Installera LiveViewer Installera LiveViewer Uppdatera LiveViewer Att ansluta nätverket Processöversikt Starta LiveViewer Välja typ av nätverksanslutning Välja antingen wireless LAN eller kabel-lan Välja My Connection Välja metod för nätverksanslutning Anslutning med Passcode Manuell konfiguration Profile anslutning History anslutning Konfigurera nätverksinställningarna manuellt Bekräfta anslutningen till din destination Anslutning och överföring Fel på anslutningen Profile (Profil) data Översikt över Profile (Profil) data Skapa Profile (Profil) data Redigera Profile (Profil) data Registrera My Connection (Min anslutning) Nätverkspresentation Använda LiveViewer Huvudmeny och manöverknappar Visa status Växla visningsläge Option-menyn Starta nätverkspresentationen Display-läget Presenterarläge Visa användarnamn

5 Innehåll 3. Webbkontroll Inloggning Nätverksinformation Nätverksinställningar Portinställningar E-postinställningar Larminställningar Schemainställningar Datum-/tidinställningar Säkerhetsinställningar Projektorstyrning Projektorstatus Starta om nätverk Funktionen Min bild Meddelandefunktion Funktionen Nätverksbrygga Ansluta enheter Kommunikationsinställning Kommunikationsport Överföringsmetod HALV DUPLEX FULL DUPLEX Andra funktioner E-postvarningar Projektorhantering med SNMP Schemalägga händelser Kommandokontroll via nätverket Felsökning

6 1. Ansluta till nätverket 1.1 Systemkrav 4 1. Ansluta till nätverket Nödvändiga förberedelser av utrustningen Följande utrustning krävs för att kunna ansluta projektorn till en dator via nätverket. ü Projektor ü LAN-kabel (för att ansluta projektorn till ett nätverk): CAT-5 eller högre ü Dator (minst 1): utrustad men nätverksfunktion (100Base-TX or 10Base-T) Hårdvaru- och programvarukrav för PC Programvaran LiveViewer måste installeras på alla PC som ska anslutas till projektorn via ett nätverk. För att kunna använda LiveViewer måste din PC uppfylla följande krav. ü Operativsystem: Ett av följande. Windows XP Home Edition /Professional Edition (endast 32 bitars version) Windows Vista Home Basic /Home Premium /Business /Ultimate /Enterprise (endast 32 bitars version) Windows 7 Starter /Home Basic /Home Premium /Business /Ultimate /Enterprise (endast 32 bitars version) ü Processor: Pentium 4 (2.8 GHz eller högre) ü Grafikkort: 16 bit, XGA eller högre * När du använder LiveViewer rekommenderar vi att PC:ns skärmupplösning är inställd till 1024 x 768. ü Minne: 512 MB eller högre ü Hårddisksutrymme: 100 MB eller högre ü Webbrowser: Internet Explorer 6.0 eller bättre ü CD-ROM-enhet NOTERA Kontrollen av nätverkskommunikation är avaktiverad när projektor är i strömspararläge om Strömspararläge är satt till Aktivera. Anslut nätverkskommunikationen till projektorn efter att ha ställt Strömspararläge till Inaktiverad. (&INSTÄLL.-Meny i Bruksanvisningens) Du kan skaffa den senaste versionen av LiveViewer och den senast informationen om produkten på vår webbsida. (&7) Beroende på din dators egenskaper kan datorns funktion sakta ner på grund av hög CPU-användning när LiveViewer körs. LiveViewer fungerar inte med Windows Vista som inte uppdaterats till Service Pack 1 eller senare. Installera det senaste Service Pack i ditt Windows Vista.

7 1. Ansluta till nätverket 1.1 Systemkrav (fortsättn.) NOTERA Se bruksanvisningen för din dator eller för Windows om information om hur du väljer skärmupplösning. IN5122: 1024 x 768 (XGA) IN5124: 1280 x 800 (WXGA) När en högre upplösning än den som anges väljs konverterar projektorn till aktuell upplösning, samtidigt som displayens hastighet eventuellt ökar. Om din dator inte har stöd för den skärmupplösning som anges ovan kommer den upplösning som ligger närmst av de som har stöd att väljas. Bilderna kanske inte överförts på ett korrekt sätt, beroende på version av OS eller drivrutinen för datorns nätverksadapter. Vi rekommenderar att OS och drivrutiner uppdateras till de senaste. Om en applikation med brandväggsfunktion är installerad på din PC, inaktivera brandväggen genom att följa instruktionerna i bruksanvisningen. 5

8 1. Ansluta till nätverket 1.2 Installera LiveViewer Installera LiveViewer Programvaran LiveViewer måste installeras på alla PC som ska anslutas till projektorn via ett nätverk. Man måste logga in som administratör för att installera programvaran. 1) Sätt på datorn. 2) Stäng alla program. 3) Ladda ner och installera "LiveViewer" från NOTERA Efter sekvens 3), kommer dialogen Kontroll av användarkonto att visas (om du använder Widows Vista eller Windows 7). Tryck på [Tillåt] för att fortsätta installationen. 4) Efter en liten stund kommer dialogen Choose Setup Language att visas som visas till höger. Välj i listan och tryck på [OK]. Om programvaran redan är installerad kommer den att avinstalleras. Klicka på [Cancel] knappen, så avbryts avinstallationen. Om du avinstallerar programvaran av misstag, installera den på nytt enligt ovan. 5) Efter en liten stund kommer dialogen Welcome att visas som visas till höger. Tryck på [Next]. 6

9 1. Ansluta till nätverket 1.2 Installera LiveViewer (fortsättn.) 6) Dialogrutan License Agreement visas. Om du accepterar det, välj I accept the terms of the license agreement och tryck på [Next]. 7) Dialogrutan Choose Destination Location visas. Tryck på [Next]. NOTERA Mappen C:\Program Files\Projector Tools\LiveViewer skapas och programmet installeras där. Om du vill använda en annan mapp, tryck [Browse] och välj en annan mapp. 8) Bekräfta namn på programmappen. Om Projector Tools känns bra, tryck på [Next] för att fortsätta. Annars, skriv in det önskade mappnamnet och tryck på [Next]. 9) Windows XP: Dialogrutan Hardware Installation visas. Tryck på Continue Anyway. Windows Vista/7: Dialogen Windows-säkerhet visas. Klicka på [Installera drivrutinen ändå] och fortsätt installationen. 10) Efter en stund är installationen avslutad och dialogrutan Setup Complete visas (se höger). Tryck på [Finish]. Detta avslutar installationen av programvaran. Därefter startas din PC om automatiskt. (1) För att bekräfta att programmet har blivit korrekt installerat, tryck på [Starta] knappen, välj Program och därefter Projector Tools mappen. (2) LiveViewer visas i den mappen om installationen lyckades Uppdatera LiveViewer Ontrollera och hämta den senaste versionen på InFocus Webbplatsen. En del funktioner som förklaras i den här handboken kräver LiveViewer version 4.xx. (I versioninformationen kommer ett nummer mellan 00 och 99 att ersätta xx.) 7

10 1. Ansluta till nätverket 1.3 Att ansluta nätverket Se till att LAN-porten har valts som ingångskälla på projektorn innan du ansluter PC:n och projektorn via ett nätverk (&Använda i Bruksanvisningens). Annars kan anslutning inte upprättas Processöversikt Nedan visas en översikt över hur du ansluter PC:n och projektorn via ett nätverk. Med LiveViewer kan du hoppa över en del steg nedan för att upprätta en nätverksanslutning snabbt och enkelt. Välj typ av nätverksanslutning - Wireless LAN (Trådlöst LAN) - Wired LAN (Kabel-LAN) - My Connection (Min anslutning) Om My Connection har valts Välja metod för nätverksanslutning - Enter PassCode (Ange Passcode) - Configure Manually (Konfigurera manuellt) - Select From List (Välj från listan) Om Enter PassCode eller Select From List har valts Manuell konfiguration - Profile (Profil) - History (Historik) - Configure Network Settings Manually (Konfigurera nätverksinställningar manuellt) Om Profile eller History har valts Konfigurera nätverksinställningarna manuellt Bekräfta anslutningen till din destination NOTERA Trådlöst LAN kan endast väljas när en åtkomstpunkt för omvandling av trådlöst LAN till LAN med kabel existerar mellan PC:n och projektorn. Upp till 30 datorer kan vara anslutna till projektorn samtidigt via ett nätverk. 8

11 1. Ansluta till nätverket 1.3 Att ansluta nätverket (fortsättn.) Starta LiveViewer Starta LiveViewer i din datorn och välj någon av följande. Dubbelklicka på LiveViewer ikonen på datorns skrivbord. Välj Start Program Projector Tools LiveViewer på Windows menyn. Efter sekvens, kommer dialogen Kontroll av användarkonto att visas (om du använder Widows Vista eller Windows 7). Tryck på [Tillåt] för att fortsätta installationen. Fortsätt till punkt 1.4 Välja typ av nätverksanslutning. (&10) 9

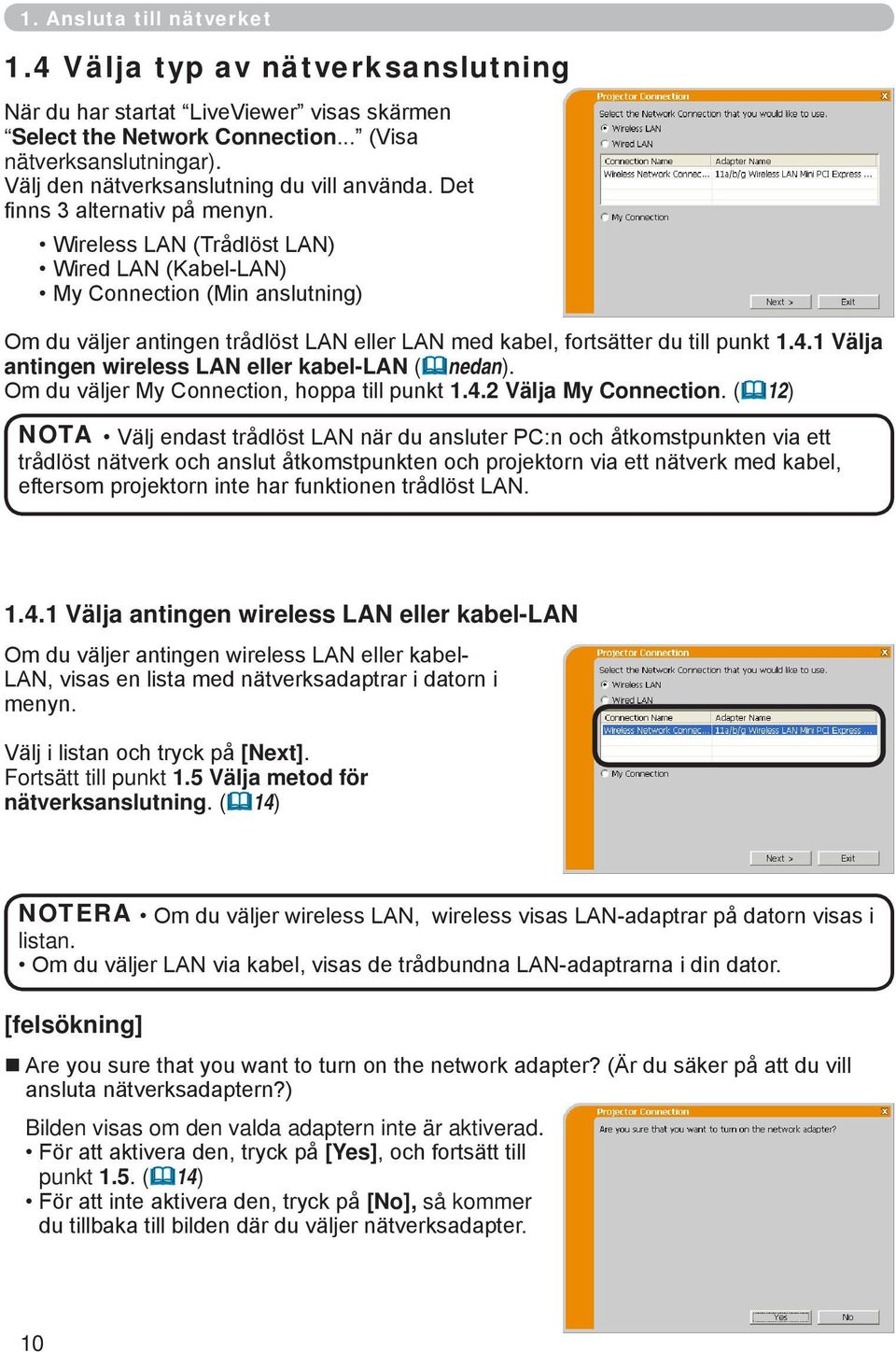

12 1. Ansluta till nätverket 1.4 Välja typ av nätverksanslutning När du har startat LiveViewer visas skärmen Select the Network Connection... (Visa nätverksanslutningar). Välj den nätverksanslutning du vill använda. Det finns 3 alternativ på menyn. Wireless LAN (Trådlöst LAN) Wired LAN (Kabel-LAN) My Connection (Min anslutning) Om du väljer antingen trådlöst LAN eller LAN med kabel, fortsätter du till punkt Välja antingen wireless LAN eller kabel-lan (&nedan). Om du väljer My Connection, hoppa till punkt Välja My Connection. (&12) NOTA Välj endast trådlöst LAN när du ansluter PC:n och åtkomstpunkten via ett trådlöst nätverk och anslut åtkomstpunkten och projektorn via ett nätverk med kabel, eftersom projektorn inte har funktionen trådlöst LAN Välja antingen wireless LAN eller kabel-lan Om du väljer antingen wireless LAN eller kabel- LAN, visas en lista med nätverksadaptrar i datorn i menyn. Välj i listan och tryck på [Next]. Fortsätt till punkt 1.5 Välja metod för nätverksanslutning. (&14) NOTERA Om du väljer wireless LAN, wireless visas LAN-adaptrar på datorn visas i listan. Om du väljer LAN via kabel, visas de trådbundna LAN-adaptrarna i din dator. [felsökning] Are you sure that you want to turn on the network adapter? (Är du säker på att du vill ansluta nätverksadaptern?) Bilden visas om den valda adaptern inte är aktiverad. För att aktivera den, tryck på [Yes], och fortsätt till punkt 1.5. (&14) För att inte aktivera den, tryck på [No], så kommer du tillbaka till bilden där du väljer nätverksadapter. 10

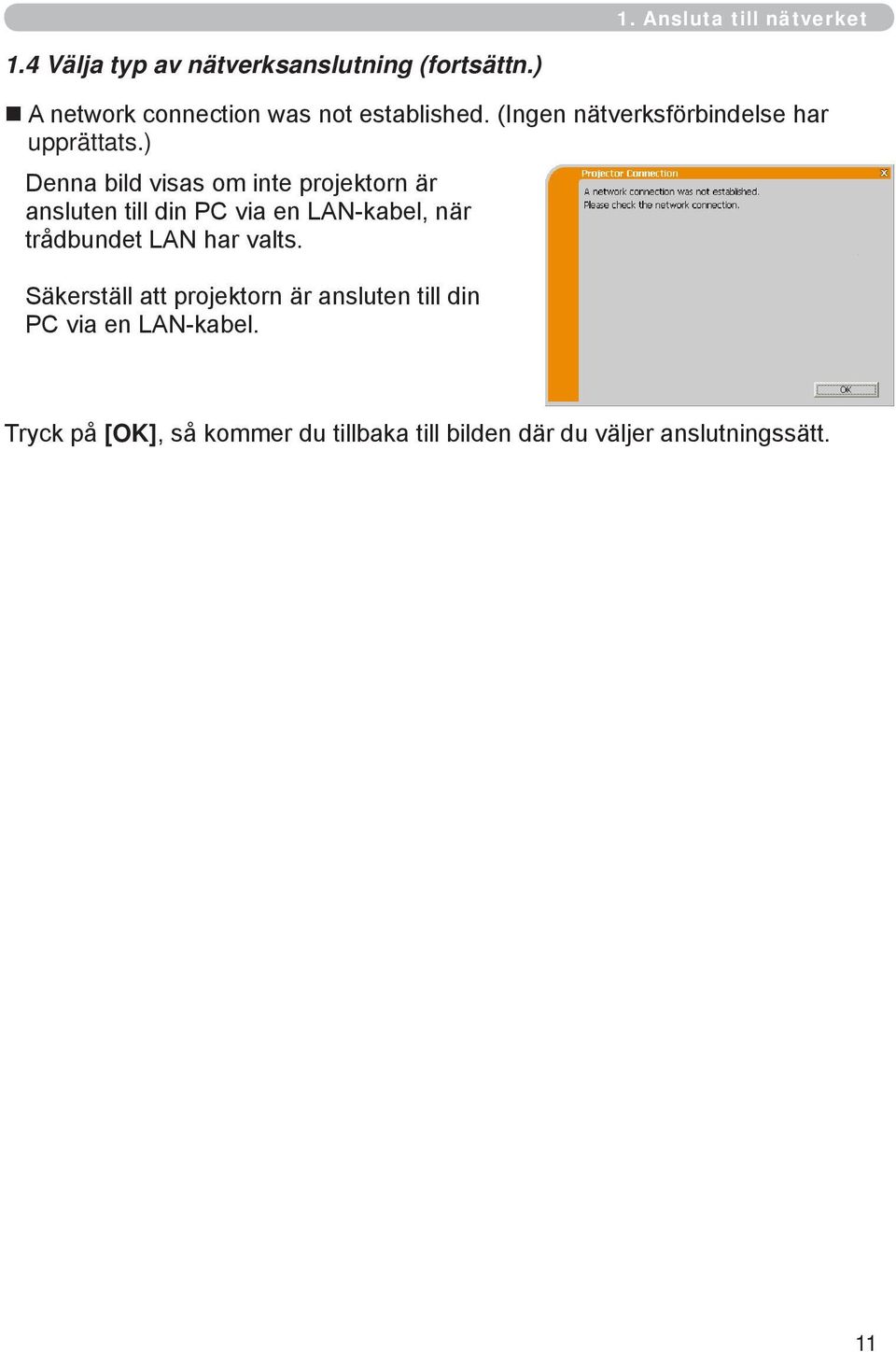

13 1. Ansluta till nätverket 1.4 Välja typ av nätverksanslutning (fortsättn.) A network connection was not established. (Ingen nätverksförbindelse har upprättats.) Denna bild visas om inte projektorn är ansluten till din PC via en LAN-kabel, när trådbundet LAN har valts. Säkerställ att projektorn är ansluten till din PC via en LAN-kabel. Tryck på [OK], så kommer du tillbaka till bilden där du väljer anslutningssätt. 11

14 1. Ansluta till nätverket 1.4 Välja typ av nätverksanslutning (fortsättn.) Välja My Connection Välj [My Connection] (Min anslutning) och klicka på [Connect]. Om du väljer My Connection, ansluts datorn till projektorn via nätverket genom att använda de profildata som förtilldelats till My Connection. (&35) Om du väljer My Connection, startar datorn omedelbart anslutningen till projektorn. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) NOTERA Om DHCP är valt på projektorn, kommer nätverksanslutning mellan projektorn och datorn inte att kunna upprättas eftersom IP-adressen kan variera. Om du vill använda My Connection, ställer du in DHCP på AV på projektorn. Om inga profildata har tilldelats till My Connection, kan den inte användas. [felsökning] A network connection could not be established. (Ingen nätverksförbindelse kunde upprättas.) Windows hindrade ändring av nätverkskonfigurering. Du kan logga in på Windows under Användarbehörighet. Tryck på [OK] för att återvända till bilden där du väljer anslutningssätt. (&10) Rådgör med nätverksadministratören och logga in igen som administratör. Efter det, återgå till punkt Starta LiveViewer. (&9) 12

15 1. Ansluta till nätverket 1.4 Välja typ av nätverksanslutning (fortsättn.) Are you sure you want to connect the selected projector? (Är du säker på att du vill ansluta vald projektor?) Meddelandet visas när den wireless adapter du har valt redan används för en annan nätverksanslutning. För att ansluta, klicka på [Yes]. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) För att inte ansluta, tryck på [No] för att återvända till bilden där du väljer anslutningssätt. (&10) 13

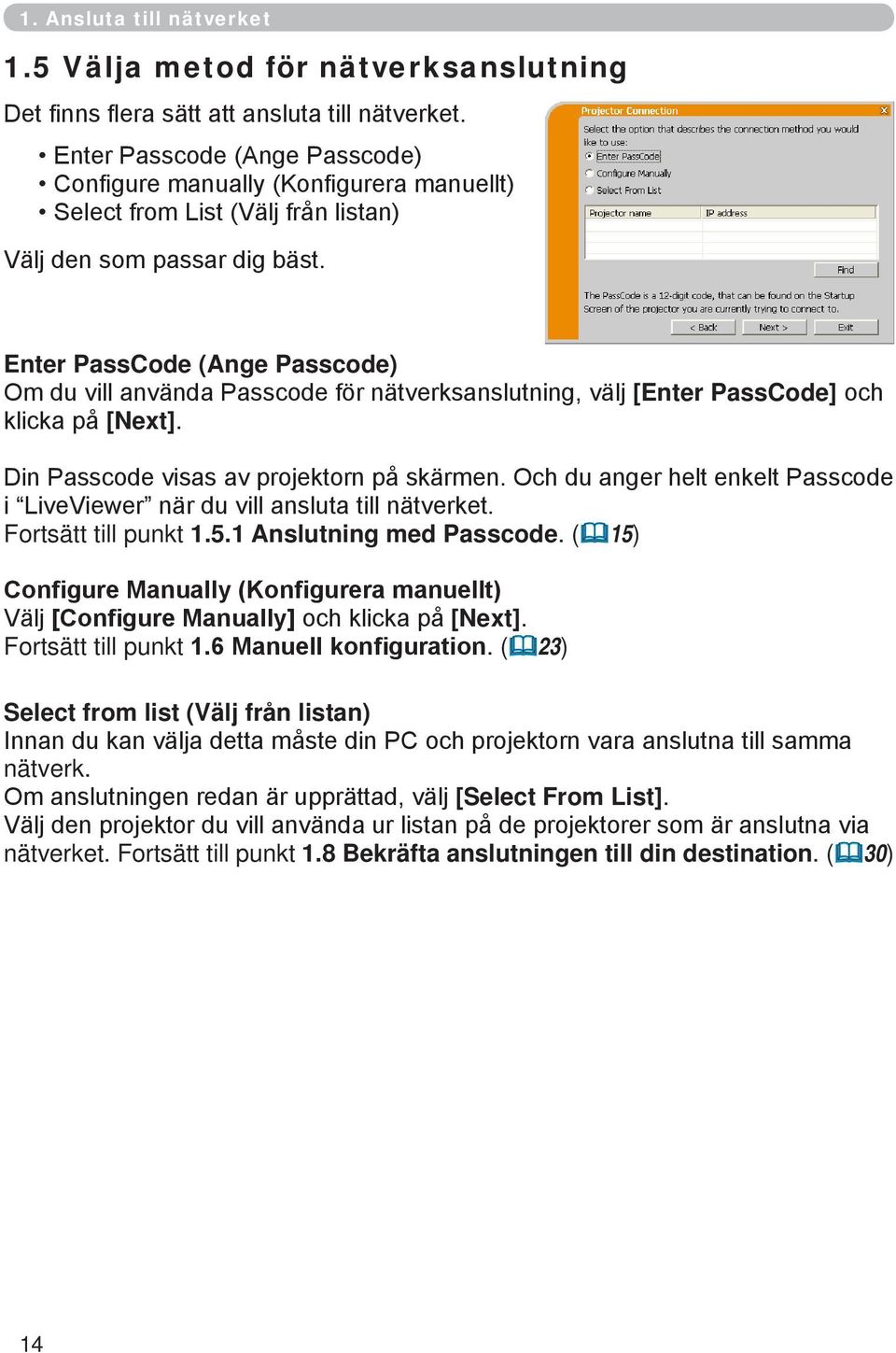

16 1. Ansluta till nätverket 1.5 Välja metod för nätverksanslutning Det finns flera sätt att ansluta till nätverket. Enter Passcode (Ange Passcode) Configure manually (Konfigurera manuellt) Select from List (Välj från listan) Välj den som passar dig bäst. Enter PassCode (Ange Passcode) Om du vill använda Passcode för nätverksanslutning, välj [Enter PassCode] och klicka på [Next]. Din Passcode visas av projektorn på skärmen. Och du anger helt enkelt Passcode i LiveViewer när du vill ansluta till nätverket. Fortsätt till punkt Anslutning med Passcode. (&15) Configure Manually (Konfigurera manuellt) Välj [Configure Manually] och klicka på [Next]. Fortsätt till punkt 1.6 Manuell konfiguration. (&23) Select from list (Välj från listan) Innan du kan välja detta måste din PC och projektorn vara anslutna till samma nätverk. Om anslutningen redan är upprättad, välj [Select From List]. Välj den projektor du vill använda ur listan på de projektorer som är anslutna via nätverket. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) 14

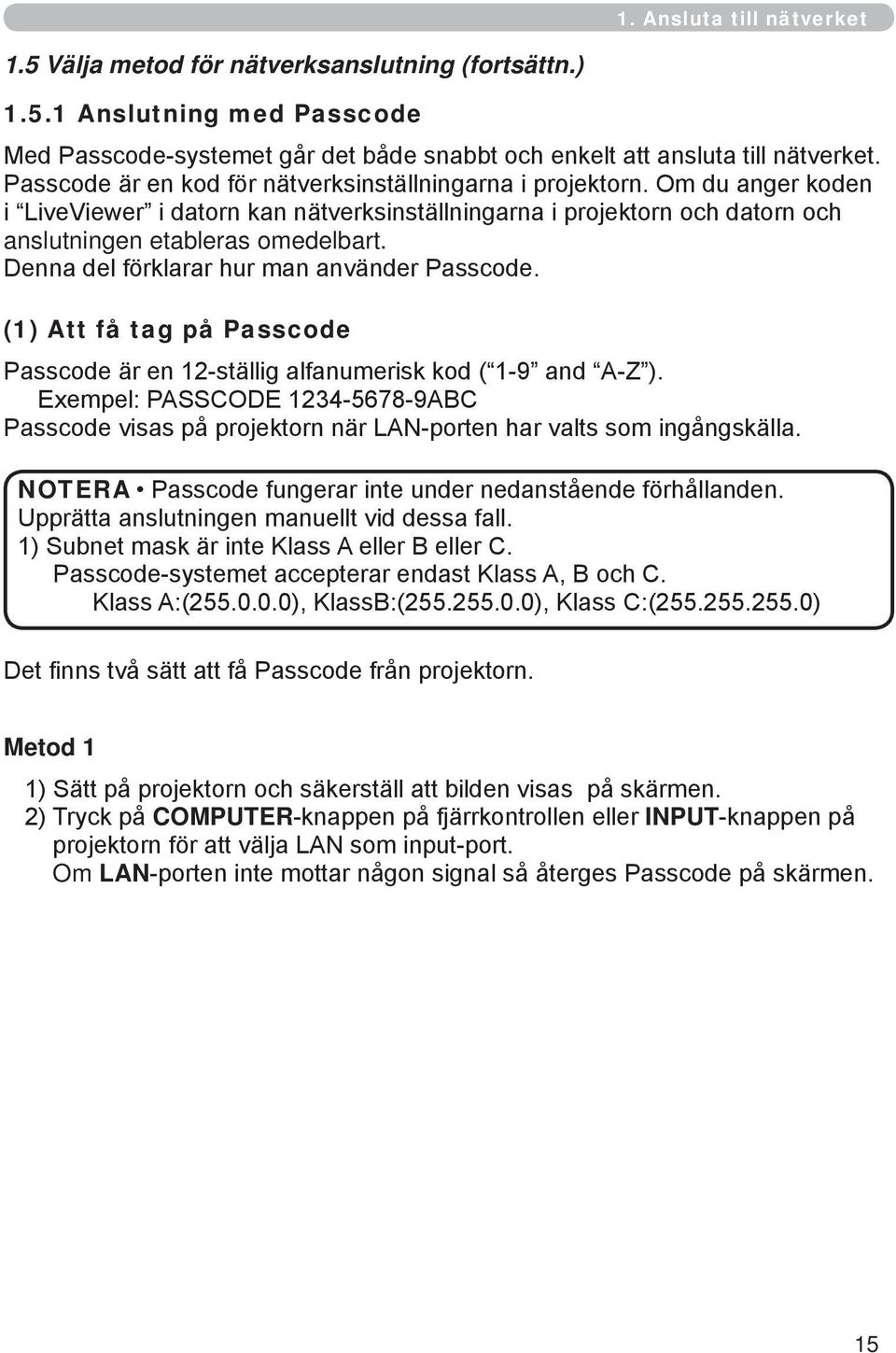

17 1. Ansluta till nätverket 1.5 Välja metod för nätverksanslutning (fortsättn.) Anslutning med Passcode Med Passcode-systemet går det både snabbt och enkelt att ansluta till nätverket. Passcode är en kod för nätverksinställningarna i projektorn. Om du anger koden i LiveViewer i datorn kan nätverksinställningarna i projektorn och datorn och anslutningen etableras omedelbart. Denna del förklarar hur man använder Passcode. (1) Att få tag på Passcode Passcode är en 12-ställig alfanumerisk kod ( 1-9 and A-Z ). Exempel: PASSCODE ABC Passcode visas på projektorn när LAN-porten har valts som ingångskälla. NOTERA Passcode fungerar inte under nedanstående förhållanden. Upprätta anslutningen manuellt vid dessa fall. 1) Subnet mask är inte Klass A eller B eller C. Passcode-systemet accepterar endast Klass A, B och C. Klass A:( ), KlassB:( ), Klass C:( ) Det finns två sätt att få Passcode från projektorn. Metod 1 1) Sätt på projektorn och säkerställ att bilden visas på skärmen. 2) Tryck på COMPUTER-knappen på fjärrkontrollen eller INPUT-knappen på projektorn för att välja LAN som input-port. Om LAN-porten inte mottar någon signal så återges Passcode på skärmen. 15

18 1. Ansluta till nätverket 1.5 Välja metod för nätverksanslutning (fortsättn.) Metod 2 1) Sätt på projektorn och säkerställ att bilden visas på skärmen. 2) Tryck på MENU knappen på fjärrkontrollan eller på knapparna / på projektorn om du vill visa menyn på skärmen. 3) Använd markörknapparna / när du vill välja Gå till Avancerad meny..., och använd markörknappen när du vill ange objekt. 4) Använd / knapparna för att välja NÄTVERK, och använd knappen för att bekräfta. 5) Använd markörknapparna / när du vill välja INFORMATION, och använd markörknappen när du vill visa INFORMATION. 6) Passcode visas i fönstret INFORMATION. NOTERA Välj metod 2 när du projekterar din datorbild via LiveViewer eller när LAN-porten har valts som ingångskälla. Om inte PC och projektor kommunicerar under 5 minuter, kommer Passcode att ändras. 16

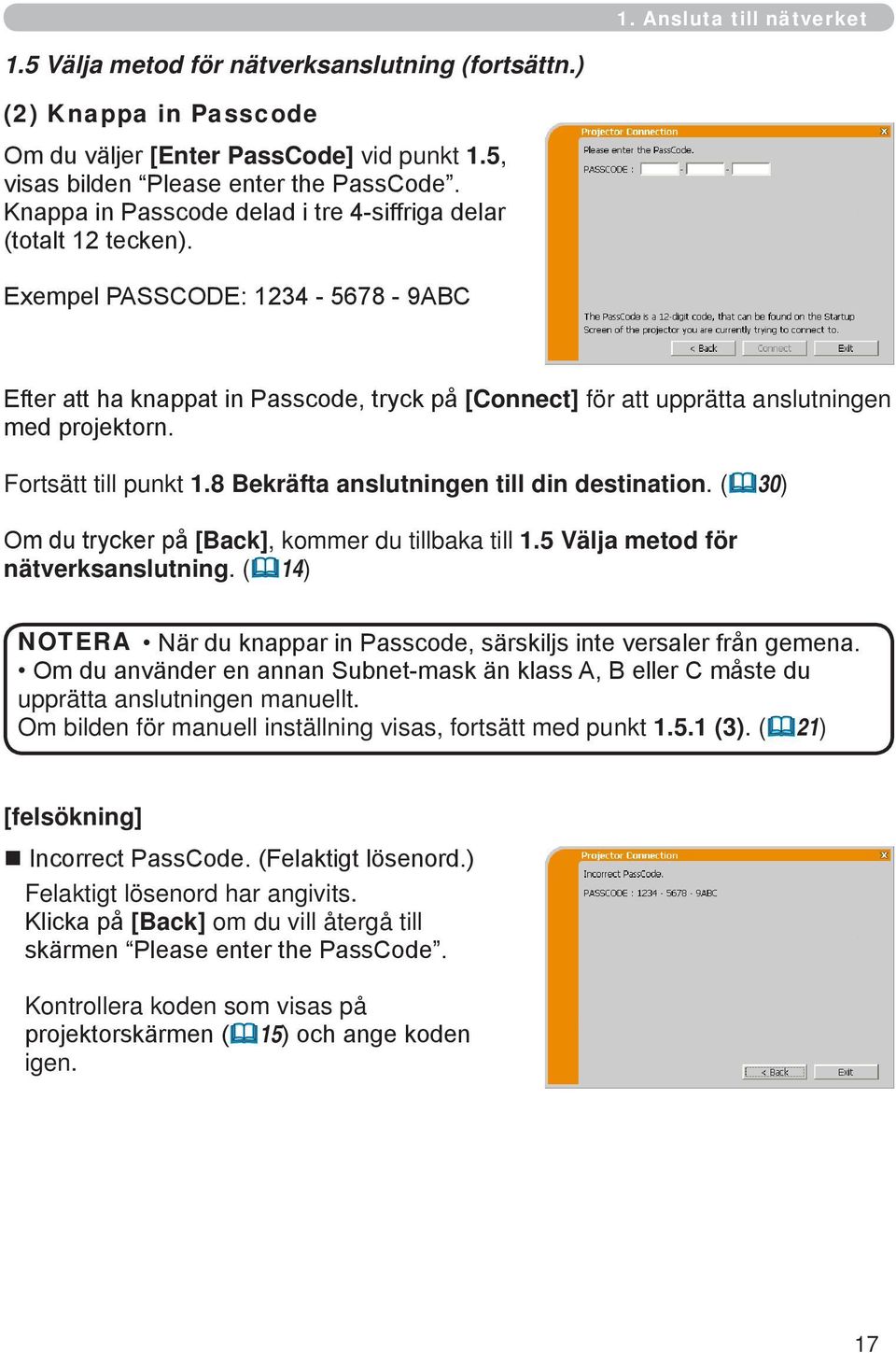

19 1. Ansluta till nätverket 1.5 Välja metod för nätverksanslutning (fortsättn.) (2) Knappa in Passcode Om du väljer [Enter PassCode] vid punkt 1.5, visas bilden Please enter the PassCode. Knappa in Passcode delad i tre 4-siffriga delar (totalt 12 tecken). Exempel PASSCODE: ABC Efter att ha knappat in Passcode, tryck på [Connect] för att upprätta anslutningen med projektorn. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) Om du trycker på [Back], kommer du tillbaka till 1.5 Välja metod för nätverksanslutning. (&14) NOTERA När du knappar in Passcode, särskiljs inte versaler från gemena. Om du använder en annan Subnet-mask än klass A, B eller C måste du upprätta anslutningen manuellt. Om bilden för manuell inställning visas, fortsätt med punkt (3). (&21) [felsökning] Incorrect PassCode. (Felaktigt lösenord.) Felaktigt lösenord har angivits. Klicka på [Back] om du vill återgå till skärmen Please enter the PassCode. Kontrollera koden som visas på projektorskärmen ( 15) och ange koden igen. 17

20 1. Ansluta till nätverket 1.5 Välja metod för nätverksanslutning (fortsättn.) A network connection could not be established. (En nätverksförbindelse kunde inte skapats.) Windows hindrade ändring av nätverkskonfigurering. Du kan logga in på Windows under Användarbehörighet. Tryck på [OK], sedan LiveViewer huvudmeny även om nätverket ännu inte har skapats. Tryck på och gå tillbaka till punkt 1.5 Välja metod för nätverksanslutning. (&14) Rådgör med nätverksadministratören. Logga in på Windows som Administratör. Efter det, återgå till punkt Starta LiveViewer. ( 9) Om du behöver lägga till en nätverkskonfiguration till din dator för att ansluta till projektorn. Den här dialogen visas när du behöver lägga till en nätverkskonfiguration till din dator för att ansluta till projektorn. Bekräfta med din nätverksadministratör om nätverkskonfigurationen som visas i meddelandet är OK och klicka sedan [Yes]. Tryck på [No], sedan LiveViewer huvudmeny även om nätverket ännu inte har skapats. Tryck på och gå tillbaka till punkt 1.5 Välja metod för nätverksanslutning. (&14) 18

21 1. Ansluta till nätverket 1.5 Välja metod för nätverksanslutning (fortsättn.) Om du markerar rutan Not displaying confirmation dialog for adding Network settings kommer projektorn att memorera aktuell konfiguration och detta meddelande visas inte igen. För att visa dialogrutan igen klickar du på ikonen Option i LiveViewer s huvudmeny och avmarkerar rutan Not displaying confirmation dialog for adding Network settings. Om du vill ändra vilken nätverkskonfiguration du vill lägga till, klicka på [Change]. Ett meddelande för ändring av nätverkskonfiguration som det till höger kommer att visas. Ange IP-adress och subnätmask, klicka sedan på [OK]. Förfarande för anslutning till projektorn kommer att starta. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) Om du klickar på [Cancel], kommer du att återgå till meddelandet för att lägga till en nätverkskonfiguration. Om den angivna IP-adressen och projektorns IP-adress är samma kommer ett varningsmeddelande som det till höger att visas. Klicka på [OK], och ange sedan en annan IP-adress än projektorns i dialogrutan för att ändra nätverkskonfigurationen. Om anslutningen inte tillgänglig med angiven nätverkskonfiguration, kommer ett varningsmeddelande som det till höger att visas. Klicka på [OK] för att återgå till meddelandet för ändring av nätverkskonfiguration och ange sedan en lämplig konfiguration. NOTERA Om en nätverkskonfiguration för anslutning av projektorn har lagts till på datorn, kommer den tillagda nätverkskonfigurationen att raderas då applikationsprogramvaran stängs. 19

22 1. Ansluta till nätverket 1.5 Välja metod för nätverksanslutning (fortsättn.) Are you sure you want to connect the selected projector? (Är du säker på att du vill ansluta vald projektor?) Meddelandet visas när den wireless adapter du har valt redan används för en annan nätverksanslutning. För att ansluta, klicka på [Yes]. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) För att inte ansluta, tryck på [No] sedan LiveViewer huvudmeny även om nätverket ännu inte har skapats. Tryck på huvudmenyn för att komma tillbaka till punkt 1.5 Välja metod för nätverksanslutning. (&14) 20

23 1. Ansluta till nätverket 1.5 Välja metod för nätverksanslutning (fortsättn.) (3) Manuell konfiguration Efter att du angett Passcode ( 17) måste du ange nätverkskonfigurationen manuellt om du använder en annan Subnet-mask än klass A, B eller C. ( 15) Om du använder trådbundet LAN, gå till ( 22). Trådlöst LAN Projektorn måste anslutas till en åtkomstpunkt via en LAN-kabel. 1) Inställningar för access point. *1 Knappa in följande information. SSID : WirelessAccessPoint (exempel) Encryption (Kryptering): WEP64bit (exempel) Encryption key (Krypteringsnyckel) *2: ********** (exempel) 2) Projektorns inställning. *3 Knappa in följande information. Subnet mask (Nätmask) *4: (exempel) 3) Klicka [Connect]. 4) wireless anslutningen kommer att skapas. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) *1 Kontakta din nätverksadministratör för att få inställningarna för access point. *2 Om du använder kryptering, måste detta ställas in. Kontakta nätverksadministratören för att få den krypteringsnyckel som används i projektorn. Krypteringsnyckeln visas alltid som **********. *3 För att hitta nätverksinställningen på projektorn, se i NOTERA ( 22) *4 Om du använder Subnet mask utom Klass A/B/C, ställer du in den. 21

24 1. Ansluta till nätverket 1.5 Välja metod för nätverksanslutning (fortsättn.) Trådbundet LAN 1) Knappa in följande information för projektorn. Subnet mask *1: (exempel) 2) Klicka [Connect]. 3) Den trådlösa anslutningen upprättas. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) *1 Om du använder en Subnet-mask eller annat än klass A, B eller C, visas den här skärmen. NOTERA Om du behöver nätverksinställningarna från projektorn så använd följande procedur för att få fram dem. 1) Sätt på projektorn och säkerställ att bilden visas på skärmen. 2) Tryck på MENU knappen på fjärrkontrollan eller på knapparna / på projektorn om du vill visa menyn på skärmen. 3) Använd markörknapparna / när du vill välja Gå till Avancerad meny..., och använd markörknappen när du vill ange objekt. 4) Använd / knapparna för att välja NÄTVERK, och använd knappen för att bekräfta. 5) Använd markörknapparna / när du vill välja INFORMATION, och tryck på markörknappen. 6) Inställningen kommer att visas i NÄTVERK_INFORMATION-boxen. 22

25 1. Ansluta till nätverket 1.6 Manuell konfiguration Det finns 3 alternativ för manuell konfiguration. Profile (Profil) (&nedan) History (Historik) ( 24) Configure Network Setting Manually (Konfigurera nätverksinställningar manuellt) ( 25) Om du väljer Configure Network Settings Manually, fortsätt till punkt 1.7 Konfigurera nätverksinställningarna manuellt. (&25) Profile anslutning Välj en dataprofil för anslutning av projektorn till nätverket. Dataprofilen måste finnas sparad innan anslutningen görs. ( 33) 1) Välj [Profile]. 2) Välj en dataprofil från listan. 3) Klicka [Connect]. 4) Den trådlösa anslutningen upprättas. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) NOTERA För att kontrollera inställningar i en dataprofil, gör som följer. 1) Välj den dataprofil du vill kontrollera. 2) Högerklicka på dataprofilen, och en popupmeny visas. 3) Välj Property på popupmenyn och klicka för att bekräfta. 4) Nu visas inställningarna för profilen. Om DHCP är valt på projektorn, kommer nätverksanslutning mellan projektorn och datorn inte att kunna upprättas eftersom IP-adressen kan variera. Om du vill använda Profile anslutningen, ställer du in DHCP på AV på projektorn. 23

26 1. Ansluta till nätverket 1.6 Manuell konfiguration (fortsättn.) History anslutning LiveViewer kan memorera nätverksinställningarna när projektorns ansluts som en historikpost. En sparad anslutning ger en snabb anslutning till projektorn. 1) Välj [History]. 2) Välj en sparad anslutning från listan. 3) Klicka på [Connect]. 4) Den trådlösa anslutningen upprättas. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) Om du vill kopiera en historikpost till profildata, markerar du en av historikposterna och klickar på [Register to profile] (Spara i profil). Det går inte att radera profildata automatiskt. NOTERA Max antal sparade anslutningar är 10 för varje nätverksadapter. Då den 11 sparas, kommer den äldsta av de 10 att skrivas över. Informationen datum & time i varje sparad anslutning förnyas då nätverket ansluts via denna metod. Om DHCP är valt på projektorn, kommer nätverksanslutning mellan projektorn och datorn inte att kunna upprättas eftersom IP-adressen kan variera. Även om anslutning via profil används, kommer den att sparas som en sparad anslutning. 24

27 All inställning för nätverksanslutning mellan projektor och PC måste göras manuellt. Välj [Configure Network Setting Manually] (Konfigurera nätverksinställningar manuellt). 1. Ansluta till nätverket 1.7 Konfigurera nätverksinställningarna manuellt Informationen för manuell inställning är olika beroende på hur du vill ansluta projektor och PC. Trådlöst LAN Projektorn måste anslutas till en åtkomstpunkt via en LAN-kabel. Gå till (&26). Trådbundet LAN Om du använder trådbundet LAN, gå till ( 27). 25

28 1. Ansluta till nätverket 1.7 Konfigurera nätverksinställningarna manuellt (fortsättn.) Trådlöst LAN 1) Inställningar för access point. *1 Knappa in följande information. SSID : WirelessAccessPoint (exempel) Encryption (Kryptering): WEP64bit (exempel) Encryption key (Krypteringsnyckel) *2: ********** (exempel) Mode (Läge): INFRASTRUCTURE 2) Klicka på [Next]. 3) Knappa in följande information som finns i projektorn. *3 IP address (IP-adress): (exempel) Subnet mask (Nätmask): (exempel) 4) Klicka på [Connect]. 5) wireless anslutningen kommer att skapas. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) *1 Kontakta din nätverksadministratör för att få inställningarna för åtkomstpunkten. *2 Om du använder kryptering måste detta konfigureras. Kontakta nätverksadministratören för att få den krypteringsnyckel som används i projektorn. Krypteringsnyckeln visas alltid som **********. *3 Information om hur du hittar nätverksinställningen på projektorn finns i NOTERA-rutan. ( 22) 26

29 1.7 Konfigurera nätverksinställningarna manuellt (fortsättn.) Trådbundet LAN 1) Knappa in följande information för projektorn. *1 IP address (IP-adress): (exempel) Subnet mask (Nätmask): (exempel) 1. Ansluta till nätverket 2) Klicka på [Connect]. 3) Den trådlösa anslutningen upprättas. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) *1 Information om hur du hittar nätverksinställningen på projektorn finns i NOTERA-rutan. ( 22) [felsökning] A network connection could not be established (Det gick inte att upprätta en nätveksanslutning). Windows förhindrade ändringar av nätverkskonfigurationen. Du kan logga in på Windows under Användarbehörighet. Klicka på [OK] så att huvudmenyn LiveViewer visas även om ingen nätverksuppkoppling upprättas. Tryck på och gå tillbaka till punkt 1.5 Välja metod för nätverksanslutning. (&14) Rådgör med nätverksadministratören. Logga in på Windows som Administratör. Efter det, återgå till punkt Starta LiveViewer. ( 9) 27

30 1. Ansluta till nätverket 1.7 Konfigurera nätverksinställningarna manuellt (fortsättn.) Om du behöver lägga till en nätverkskonfiguration till din dator för att ansluta till projektorn. Den här dialogen visas när du behöver lägga till en nätverkskonfiguration till din dator för att ansluta till projektorn. Bekräfta med din nätverksadministratör om nätverkskonfigurationen som visas i meddelandet är OK och klicka sedan [Yes]. Tryck på [No], sedan LiveViewer huvudmeny även om nätverket ännu inte har skapats. Tryck på och gå tillbaka till punkt 1.5 Välja metod för nätverksanslutning. (&14) Om du markerar rutan Not displaying confirmation dialog for adding Network settings kommer projektorn att memorera aktuell konfiguration och detta meddelande visas inte igen. För att visa dialogrutan igen klickar du på ikonen Option i LiveViewer s huvudmeny och avmarkerar rutan Not displaying confirmation dialog for adding Network settings. Om du vill ändra vilken nätverkskonfiguration du vill lägga till, klicka på [Change]. Ett meddelande för ändring av nätverkskonfiguration som det till höger kommer att visas. Ange IP-adress och subnätmask, klicka sedan på [OK]. Förfarande för anslutning till projektorn kommer att starta. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) Om du klickar på [Cancel], kommer du att återgå till meddelandet för att lägga till en nätverkskonfiguration. 28

31 1.7 Konfigurera nätverksinställningarna manuellt (fortsättn.) Om den angivna IP-adressen och projektorns IP-adress är samma kommer ett varningsmeddelande som det till höger att visas. Klicka på [OK], och ange sedan en annan IP-adress än projektorns i dialogrutan för att ändra nätverkskonfigurationen. 1. Ansluta till nätverket Om anslutningen inte tillgänglig med angiven nätverkskonfiguration, kommer ett varningsmeddelande som det till höger att visas. Klicka på [OK] för att återgå till meddelandet för ändring av nätverkskonfiguration och ange sedan en lämplig konfiguration. NOTERA Om en nätverkskonfiguration för anslutning av projektorn har lagts till på datorn, kommer den tillagda nätverkskonfigurationen att raderas då applikationsprogramvaran stängs. Are you sure you want to connect the selected projector? (Är du säker på att du vill ansluta vald projektor?) Meddelandet visas när den wireless adapter du har valt redan används för en annan nätverksanslutning. För att ansluta, klicka på [Yes]. Fortsätt till punkt 1.8 Bekräfta anslutningen till din destination. (&30) För att inte ansluta, tryck på [No] sedan LiveViewer huvudmeny även om nätverket ännu inte har skapats. Tryck på huvudmenyn för att komma tillbaka till punkt 1.5 Välja metod för nätverksanslutning. (&14) 29

32 1. Ansluta till nätverket 1.8 Bekräfta anslutningen till din destination Anslutning och överföring Då nätverksanslutningen är upprättad, visas Connection to Projector successful (Anslutning till projektorn lyckades) på skärmen. Säkerställ att den projektor du vill skicka dina bilder till är vald genom att kontrollera projektorns namn och IP-adress som visas på skärmen. För att skicka bilder till projektorn, tryck på [Yes]. Överföring startar. Välj LAN-porten som ingångskälla på projektorn för att visa de överförda bilderna. För att inte skicka, tryck på [No], sedan LiveViewer huvudmenyn visas i standby-läge. (Standby-läge är det läge då ingen bildöverföring sker, trots att nätverksanslutning skapats.) Överföringen kan startas om du klickar på knappen eller på LiveViewer huvudmenyn. Om du vill använda de aktuella anslutningsinställningarna som profildata för My Connection (Min anslutning) markerar du rutan för [Register this setting to My Connection] (Registrera den här inställningen för Min anslutning). [felsökning] This projector is currently in use (Presenting) by another user. (Den här projektorn används för närvarande (Presentation) av en annan användare.) Den projektor du vill skicka bilderna till är upptagen av en annan dator i Presenterarläge. Tryck på [OK], sedan LiveViewer huvudmenyn visas i standby-läge. Försök igen att skicka bilderna, efter att Presenterarläge är av. 30

33 1.8 Bekräfta anslutningen till din destination (fortsättn.) A Slideshow is currently running on the projector that you are trying to display to. (Ett bildspel visas för tillfället på den projektor du vill skicka dina bilder till.) Projektorn du vill skicka bildern till är i Bildspelsläge i Presentation UTAN PC. Klicka på [Yes] så kommer projektorn att avsluta ett bildspel och ändra ingångskälla till LAN-porten. Klicka på [No] om du vill att projektorn ska vara kvar i läget Bildspel och att huvudmenyn i LiveViewer ska visas i standby-läge på din PC. 1. Ansluta till nätverket Are you sure you want to change the input channel of the Projector to LAN? (Är du säker på att du vill ändra indatakanalen för projektorn till LAN?) Projektorn har inte LAN valt som input signal. Klicka på [Yes] om du vill att projektorn ska växla till LAN. Klicka på [No] om du vill att projektorn ska vara kvar i det aktuella läget och att huvudmenyn i LiveViewer ska visas i standby-läge på din PC. 31

34 1. Ansluta till nätverket 1.8 Bekräfta anslutningen till din destination (fortsättn.) Fel på anslutningen Då anslutningen till projektorn inte kan upprättas, visas felmeddelandet, Network Connection not established (Nätverksanslutning lyckades ej). Tryck på [OK] sedan LiveViewer huvudmeny även om nätverket ännu inte har skapats. Tryck på huvudmenyn för att komma tillbaka till punkt 1.5 Välja metod för nätverksanslutning. (&14) NOTERA Kontrollera nätverksinställningarna i projektorn, och gör ett nytt försök från din enhet Starta LiveViewer. ( 9) 32

35 1.9 Profile (Profil) data Översikt över Profile (Profil) data 1. Ansluta till nätverket Nätverksinställningen för att ansluta projektorn och PC:n kan lagras som profildata. När data har lagrats behöver du bara välja dem för att ansluta till nätverket. Det rekommenderas när du ofta använder samma nätverksanslutning Skapa Profile (Profil) data Profildata skapas på skärmen Manual Configuration (Manuell konfiguration). ( 23) Upp till 10 profildata kan lagras för varje nätverkskort. 1) Välj [Profile] och klicka på [New]. 2) Create new profile (Skapa ny profil) visas. Om du redan har skapat 10 profiler kan du inte skapa fler förrän du har tagit bort befintliga profildata. Ange all information som krävs för nätverksanslutningen. Om du vill avmarkera den angivna informationen klickar du på [Clear]. 3) Klicka på [OK]när all information är angiven. Om du inte vill lagra den klickar du på [Cancel]. 4) Nya profildata visas i profillistan om du klickar på [OK]. NOTERA När du skapar nya profildata rekommenderar vi att du kontrollerar att de nya data fungerar som de ska genom att välja data i. Profile (Profil) anslutningen. ( 23) Om man ändrar en nätverksadapter på sin dator måste man skapa ny profildata för adaptern. 33

36 1. Ansluta till nätverket 1.9 Profile (Profil) data (fortsättn.) Redigera Profile (Profil) data Vid behov kan profildata redigeras på skärmen Manual Configuration (Manuell konfiguration). ( 23) 1) Välj [Profile] och välj sedan en av de profiler som visas i fönstret. 2) Klicka på [Edit]. 3) Skärmen Edit profile (Redigera profil) visas. 4) Redigera informationen som behöver ändras. Om du vill avmarkera all information i fönstret klickar du på [Clear]. 5) Klicka på [OK] när du är färdig med ändringarna. Om du inte vill lagra den klickar du på [Cancel]. 6) Redigerade profildata lagras och visas i profillistan med den nya informationen om du klickar på [OK]. NOTERA När du redigerar profildata rekommenderar vi att du kontrollerar att alla ändrade data fungerar som de ska genom att välja dem i Profile ( Profil ) anslutningen. ( 23) 34

37 1. Ansluta till nätverket 1.9 Profile (Profil) data (fortsättn.) Registrera My Connection (Min anslutning) Du kan registrera profildata som ofta används som My Connection (Min anslutning). När data har registrerats behöver du bara välja My Connection( Min anslutning ) för att ansluta till nätverket. ( 12) 1) Klicka på [My Connection]. 2) Dialogrutan Add My Connection (Lägg till min anslutning) visas. De profildata som har valts för My Connection (Min anslutning) visas med en bock i listan. 3) Välj en av de profiler som visas i fönstret och markera profilens kryssruta. Tidigare valda data avmarkeras. 4) Klicka på [OK] om du vill stänga fönstret. Om du inte vill välja en ny klickar du på [Cancel]. NOTERA Om du inte vill använda My Connection( Min anslutning )markerar du inga data i fönstret och klickar på [OK]. I listan visas alla profildata oavsett vilket nätverkskort som har valts. Du kan registrera en profildata som inte är avsedd för det nätverkskort som är vald för närvarande som profildata för My Connection( Min anslutning ). 35

38 1. Ansluta till nätverket 1.9 Profile (Profil) data (fortsättn.) Du kan också registrera profildata för My Connection(Min anslutning) när nätverksanslutningen har upprättats. Då visas skärmen Connection to Projector successful ( Anslutning till projektorn har upprättats ). ( 30) Om du vill använda den aktuella anslutningsinställningen för My Connection(Min anslutning) markerar du rutan för [Register this setting to My Connection] (Registrera den här inställningen för Min anslutning). Om det är OK att skriva över aktuella data för My Connection(Min anslutning) klickar du sedan på [OK]. Nya profildata skapas och registreras som My Connectionprofildata (Min anslutning). NOTERA Om du redan har skapat 10 profiler kan du inte markera kryssrutan. Radera några befintliga profildata. Profilnamnet för de data som lagras tilldelas automatiskt av LiveViewer. Namnet visas till höger om kryssrutan. 36

39 2. Nätverkspresentation 2.1 Använda LiveViewer 2. Nätverkspresentation När du har anslutningen mallan projektorn och datorn kommer LiveViewer huvudmeny att visas på datorskärmen. På huvudmenyn kan du konfigurera inställningarna och hantera funktionerna så att bilder skickas till projektorn Huvudmeny och manöverknappar 1) Menytyper Det finns två olika typer av menyer på huvudmenyn, Easy och Advanced, vilka kan bytas på skärmen. Då det inte finns någon nätverksanslutning kommer menyerna på skärmen att vara av typen Advanced. q e Typen Easy Typen Advanced a r Statusdisplay Byta till Advanced w Byta till Easy Indikator t y u i 2) Manöverknappar q Skicka bild knappen Överföringen till projektorn startas och bilderna visas. Displayläget är i Single läge vid start. w Stopp-knapp Bildöverföringen avbryts. NOTERA Bilderna kommer inte att visas på skärmen förrän man trycker på Start/Stopp knapparna igen. Den första bilden visas i multivisningsmiljö. 37

40 2. Nätverkspresentation 2.1 Använda LiveViewer (fortsättn.) e Hold (paus) knapp Bilden på skärmen ligger stilla. Senaste bilden innan knappen trycktes är kvar på skärmen. Du kan alltså redigera din bild på PCn utan att det syns på projektorns skärm. r Display mode (displayläge) knapp ( 40) Knappen skiftar läge mellan Single PC och Multi PC. t Connect (anslutnings) knapp Bilden för att välja anslutningssätt visas. Fortsätt till punkt 1.5. (&14) y Option knapp Bilden för options visas. u Webbkontrollknapp Startar webbläsaren på din dator och visar skärmen för webbkontroll för att styra projektorn och ändra olika inställningar för projektorn. (&45) i Informationsknapp Version av LiveViewer visas. o, a Close (avsluta) knapp Nätverket är inte anslutet och LiveViewer stängs. Knappen Minimera Den visade ikonen ändras såsom visas nedan beroende på LiveViewer s status. Om du dubbelklickar på denna ikon återkommer senaste menyn på skärmen. Ansluten Inte ansluten Inte ansluten Pausad 38

41 2. Nätverkspresentation 2.1 Använda LiveViewer (fortsättn.) Visa status 1) Indikator Indikatorn visar följande status. Indikator Status OBS! Inte ansluten Hold Ansluten Inte ansluten Nätverksanslutningen till projektorn är ännu inte upprättad. Nätverksanslutningen har upprättats men bildöverföringen har inte börjat. Nätverksanslutningen har upprättats och bilderna på PC:n skickas till projektorn. Nätverksanslutningen till projektorn har kopplats från. 2) Ikonen Status Display i Multi-PC-läge visas i den högra delen av knapparna för Displayläge. En av följande ikoner används för att visa vilken fjärdedel av skärmen som kommer att användas. Status Statusikon Ingen PC på skärmen. En PC på skärmen. Två PC på skärmen. Tre PC på skärmen. Fyra PC på skärmen. NOTERA Status displayen uppdateras var 3:e sekund. Om status inte skickas från projektorn, kommer inte status att visas. 39

42 2. Nätverkspresentation 2.1 Använda LiveViewer (fortsättn.) Växla visningsläge LiveViewer har Single PC-läge och Multi PC-läge. Det går att växla mellan lägena i huvudmenyn. 1) Klicka på -knappen på huvudmenyn. Knapparna nedan visas. q w e r t 2) Välj från q till t knapparna och klicka på den. q Växla till enkel-pc-läge: Bilden visas på hela skärmen. w-t Växla till multi-pc-läge: Bilden visas på en fjärdedel av skärmen enligt knappen. 3) Projektorskärmen växlar till läget som valts ovan och överföringen av PC-bilden startas för att visa bilden på skärmen. 4) Ikonen i huvudmenyn ersätts av den ikon som du har valt. :Statusdisplay NOTERA Bildöverföringen stoppas när du klickar på knappen för enkelläge när projektorn är i enkel-pc-läge eller när du klickar på en av knapparna för multiläge som visar den fjärdedel av skärmen som visar dina PC-bilder i multi- PC-läget. Om multi-pc-läge väljs delas projektorskärmen automatiskt in i 4 zoner. Om presenterarläget har värdet på för PC:n vars bild för närvarande visas på skärmen i enkel-pc-läge, går det inte att klicka på knappen på den andra PC:n. Om man väljer knappen på kvartsskärmen som visar bilder från en annan dator kommer bildöverföring från den datorn att stoppas. Visningsläget kan även ställas in med MULTI PC-LÄGE under artikeln PRESENT i NÄTVERK-menyn. Senast gjorda inställning kommer att aktiveras oberoende av inställningsmetod. (Se &NÄTVERK-Meny i Bruksanvisningens för funktionen på projektorn.) 40

43 2. Nätverkspresentation 2.1 Använda LiveViewer (fortsättn.) Option-menyn Om du klickar på Option-knappen visas Option-menyn på skärmen. q w e r Not displaying confirmation dialog for adding Network settings Den här inställningen låter dig välja om du vill visa bekräftelsedialog för att lägga till en nätverkskonfiguration (&19, 28) eller inte när du ansluter datorn till projektorn. Den stängs av som standard. Optimera prestanda LiveViewer fångar PC-skärmen som JPEG-data och skickar dessa JPEG-data till projektorn. LiveViewer har två alternativ som har olika komprimeringsnivå för JPEG-data. Överföringshastighet Hastighet prioriteras framför bildkvalitet.det gör JPEGkomprimeringsnivån högre. Skärmen på projektorn skrivs om snabbare eftersom överförda data är mindre, men bildkvaliteten är sämre. Bildkvalitet Bildkvalitet prioriteras framför hastighet.det gör JPEGkomprimeringsnivån lägre. Skärmen på projektorn skrivs om långsammare eftersom överförda data är större, men bildkvaliteten är bättre. 41

44 2. Nätverkspresentation 2.1 Använda LiveViewer (fortsättn.) Presenterarläge I enkel-pc-läge kan projektorn vara upptagen med en PC och blockera åtkomsten från en annan PC, om presenterarläget har aktiverats i LiveViewer. När presentationen görs behöver du alltså inte bekymra dig för att bilder från någon annan PC ska dyka upp på skärmen. Om du vill aktivera den markerar du kryssrutan. NOTERA Om multi-pc-läget har valts är inställningen för presenterarläget ogiltigt. När du växlar från multi-pc-läget till enkel-pc-läget blir inställningen för presenterarläget för PC:n giltigt. Presenterarläget är aktiverat i fabriksinställningarna. Förutom att använda programvarumenyn på den dator där Presenterarläge är påslaget, kan du avbryta den här funktionen genom att använda projektorns OSD-meny AVSLUTA PRESENTERARLÄEG för PRESENT i menyn NÄTVERK. Displayanvändarnamn Användarnamnet kan innehålla upp till 20 bokstäver och kan anges med hjälp av alfanumeriska tecken. Du kan visa användarnamnet på projektorns skärm så att du ser vilken bild som visas på skärmen. (Se &NÄTVERK-Meny i Bruksanvisningens) Om kryssrutan inte är markerad skickas inte informationen till projektorn. 42

45 2.2 Starta nätverkspresentationen 2. Nätverkspresentation Det här kapitlet förklarar funktionen nätverkspresentation med vilken du kan projektera datorbilder sända via ett nätverk. Med LiveViewer kan du projektera bilder från en eller flera PC genom att ansluta projektorn till ett existerade nätverk utan att använda datorns kablar. Den här funktionen för nätverkspresentation hjälper dig att verkställa dina presentationer och konferenser på ett smidigt sätt. För att starta nätverkspresentationen väljer du LAN-porten som ingångskälla på projektorn och klickar på Skicka bild-knappen på LiveViewer Display-läget Det finns två display-lägen Single PC och Multi PC, tillgängliga för nätverkspresentation. 1) Single PC Projektorn visar bilder från en PC. 43

46 2. Nätverkspresentation 2.2 Starta nätverkspresentationen (fortsättn.) 2) Multi PC Projektorns skärm delas i 4 delar. Projektorn visar bilder från varje PC på skärmens respektive delar så att projektorn samtidigt kan visa bilder från upp till 4 datorer Presenterarläge I läget Single PC kan projektorn vara upptagen av en annan dator och kan blockera åtkomst från en annan dator om Presenterarläge är inställd på LiveViewer. När presentationen görs behöver du alltså inte bekymra dig för att bilder från någon annan PC ska dyka upp på skärmen. Presenterarläge kan ställas in i menyn Alternativ i LiveViewer huvudmenyn. (&41) Visa användarnamn Användarnamnet kan anges i LiveViewer, vilket visas på skärmen genom att du använder menyn på projektorn. På detta sätt kan man alltså hela tiden se vems bilder det är som visas. (&41) 44

47 3. Webbkontroll 3. Webbkontroll Du kan ändra inställningarna på eller styra projektorn via ett nätverk med en webbläsare från en PC som är ansluten till samma nätverk. NOTERA Internet Explorer 6.0 eller senare krävs. Om JavaScript är avaktiverat i din webbläsarkonfiguration måste du aktivera det för att kunna använda webbsidorna för projektorn. Information om hur du aktiverar JavaScript finns i hjälpfilerna för din webbläsare. Vi rekommenderar att du installerar alla uppdateringar för webbläsaren. 45

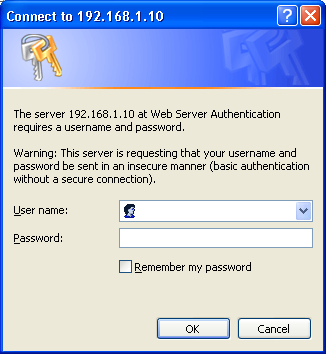

48 3. Webbkontroll 3.1 Inloggning För att använda webbkontrollfunktionen måste du logga in med ditt användarnamn och lösenord. (&47) Nedan följer information om hur du konfigurerar eller styr projektorn via en webbläsare. Exempel: Om IP-adressen för projektorn är inställd på : 1) Visa inloggningsfönstret såsom visas till höger. Det finns två olika sätt att visa detta fönster på. Använda LiveViewer Anslut din dator och projektorn via nätverket med hjälp av LiveViewer (&9). Klicka sedan på webbkontrollknappen på LiveViewer s huvudmeny (&37) för att starta webbläsaren. Använda webbläsaren Se till att din dator och projektorn är anslutna via nätverket och starta sedan webbläsaren. Ange projektorns IP-adress i webbläsarens ruta för webbadress enligt exemplet nedan och tryck sedan på Enter eller knappen. Exempel: Om IP-adressen för projektorn är inställd på : Ange i adressfältet i webbläsaren och tryck på tangenten Enter eller klicka på knappen. 2) Ange ditt användarnamn och lösenord och klicka på [OK]. NOTERA Språket som används på webbkontrollskärmen är det samma som för projektorns skärmspråk. Om du vill ändra det måste du ändra projektorns skärmspråk. (&SKÄRMBILD-Meny i Bruksanvisningens) 46

49 3. Webbkontroll 3.1 Inloggning (fortsättn.) Nedan är de fabriksinställda inställningarna för användarnamn och lösenord. Användarnamn Administrator Lösenord <tomt> Om du loggar in korrekt kommer skärmen nedan att visas. Huvudmeny 3) Klicka på önskad funktion eller konfigurationsalternativ i huvudmenyn. 47

50 3. Webbkontroll 3.2 Nätverksinformation Visar projektorns aktuella nätverkskonfigurationsinställningar. Objekt DHCP IP-adress Nätmask Standard-gateway DNS-serveradress MAC-adress Beskrivning Visar DHCP-konfigurationsinställningarna. Visar den aktuella IP-adressen. Visar nätmasken. Visar aktuell standard-gateway. Visar DNS-serverns adress. Visar Ethernet MAC-adressen. 48

51 3. Webbkontroll 3.3 Nätverksinställningar Visar och konfigurerar nätverksinställningar. Objekt IP-konfiguration DHCP PÅ DHCP AV IP-adress Nätmask Standard-gateway Projektornamn Projektor plats (SNMP syslocation) Projektor kontakta (SNMP syscontact) DNS-serveradress AMX D.D. (AMX Device Discovery) Beskrivning Konfigurerar nätverksinställningar. Aktiverar DHCP. Inaktiverar DHCP. Konfigurerar IP-adressen när DHCP är inaktiverat. Konfigurerar nätmasken när DHCP är inaktiverat. Konfigurerar standard-gateway när DHCP är inaktiverat. Konfigurerar projektorns namn.projektorns namn kan innehålla upp till 64 alfanumeriska tecken. Endast alfabetiska tecken, siffror och följande symboler får }~ samt blanksteg. Särskilda projektornamn anges i förväg som standard. Konfigurerar platsen att hänvisas till när SNMP används. Värdet för syslocation kan innehålla upp till 255 alfanumeriska tecken. Endast siffrorna 0 9 och de alfabetiska tecknen a z respektive A Z får användas. Konfigurerar kontaktinformation som visas när SNMP används.värdet för syscontact kan innehålla upp till 255 alfanumeriska tecken. Endast siffrorna 0 9 och de alfabetiska tecknen a z respektive A Z får användas. Konfigurerar DNS-serveradressen. Konfigurera inställningen för AMX Device Discovery så att projektorn kan upptäckas av styrenheter på AMX som är anslutna till samma nätverk. För detaljer om AMX Device Discovery, besök AMX webbsida. URL: Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA De nya konfigurationsinställningarna aktiveras när du har startat om nätverksanslutningen. När konfigurationsinställningarna ändras måste du starta om nätverksanslutningen. Du kan starta om nätverksanslutningen genom att klicka på [Starta om nätverk] på huvudmenyn. Om du ansluter projektorn till ett befintligt nätverk kontaktar du en nätverksadministratör innan du anger serveradresserna. 49
