1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för VDO DAYTON MS 4150 RS. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

2 Utdrag ur manual: Vigtigt! Brug systemet kun, når De ikke bringer andre eller sig selv i fare. Vær opmærksom på trafikken, og hold hænderne på rattet. Pga. løbende ændringer i vejnettet kan der ikke opnås 100% overensstemmelse mellem det digitale vejkort og den aktuelle trafiksituation. Attention! Only use this system when it is safe to do so. It is more important to keep your eyes on the road and your hands on the Car Página 9 Instrucciones de manejo..... Página 15 Bilder.. Sidan 3 Innehål Sidan 69 Monteringsanvisning... Sidan 71 Bruksanvisning Sidan 77 Illustrationer.... Side 3 Indhold..... Side 131 Monteringsvejledning.. Side 133 Betjeningsvejledning... Side 139 Illustrations.... Page 3 Mounting instructions Page 197 Operating instructions.. Page USA Contents.... Page 193 Dansk Svenska Español Ilustraciones.. Página 3 Índice Página 7 INNEHÅLL MONTERINGSANVISNING..... ALLMÄN INFORMATION..... Anvisningar för bruksanvisning..... Route & Sound Navigera och lyssna på audio-cd..... Hur fungerar navigationssystem?.... Digital vägkarta....

3 SÄKERHET Säkerhetskod Stöldskydd-LED. Säkerhetsetikett..... FÖRANMÄRKNINGAR.... RDS (Radio Data System). Anvisningar för audio-cd Anvisningar för CD-karta. Hantering av CD BETJÄNING.... Kontrollpaneler Display-indikering... Iläggning av en CD... Uttagning av en CD... In-/frånkoppling.... Ljudvolym... Betjäning av menyer.. Inmatning av bokstäver MENY "INFORMATION". Meny "INFORMATION". KLANGINSTÄLLNING... Meny "KLANGFÄRG"...

4

5 .. 91 Radio Meny "RADIO" CD-SPELARE CD-spelare Meny "CD" CD-VÄXLARE... CD-växlare (tillbehör).. Meny "CD-VÄXLARE". INITIALISERING. Meny "INITIALISERING"

6 k 69 Svenska INNEHÅLL C-IQ INTELLIGENT CONTENT ON DEMAND.. C-IQ nyckel till kart-, trafik- och travel-info NAVIGATION.... Huvudmeny Inmatning av resmål.... Målinmatningsmeny... Speciella resmål (POI) Inmatning av vägval.... Vägledning... Akustiska meddelanden Information under vägledning... Trafik-information..... Dynamisk vägledning med TMC Dynamisk resruttplanering..... Alternativ resrutt..... Adressmanager... Nödlägesmeny Inställningar..... Hämtning av Software Update FELSÖKNING. Felsökning

7

8 MONTERINGSANVISNING VIKTIGA ANVISNINGAR tion, skador och bilbrand vid montering på olämpliga bilar (t.ex. lastbil, buss)! A Apparaten får bara installeras av utbildad personal! A Observera bilbranchens kvalitetsstandard! A Brandfara! Observera dolda kabelsträngar, tank och bränsleledningar vid borrning! A Borra aldrig i bärande eller säkerhetsrelevanta karossdelar! A Montering bara på bilar med 12-voltsystem och minuspol på kaross! Risk för felfunk - Anslutning i bilar med standard ISOanslutningar På bilar med standard ISO-anslutningar kan navigationsradion monteras utan större förberedelse. Bara vissa signaler måste eventuellt anslutas till ISO-kontakten A (se "Anslutningsöversikt ISO kammare A"). Fråga återförsäljaren om specialkablar för bilar med andra anslutningskrav för att underlätta monteringen. Anslutning i bilar utan standard ISO-anslutningar Om ingen adapterkabel finns för denna bil, ska navigationsradion anslutas enligt beskrivningen i avsnittet "Anslutning av elektriska anslutningar". Genomföring av säkerhetsåtgärd, bild 1 Koppla loss jordkabeln från batteriets minuspol innan arbetet påbörjas för att förhindra kortslutningar. Observera biltillverkarens säkerhetsanvisningar (larmanläggning, airbag, körspärr, radiokodning osv)! A Anslutning av elektriska anslutningar Dra alla kablar noggrant. Kabeldragning - se anslutningsschema på omslagssidorna och följande tabell. Skär inte av obelagda kablar, utan veckla ihop dem och fäst upp! De kan vara nödvändiga för montering av extrafunktioner i efterhand. Kabelfärgerna som används i monteringsanvisningen motsvarar VDO Dayton Standard. De kan avvika från de kabelfärger som visas här beroende på anslutnings- och adapterkabelns tillverkare.

9 71 Svenska MONTERINGSANVISNING Anslutningsöversikt ISO kammare A, bild 2: Anvisning: Kabelfärgerna motsvarar VDO Dayton Standard. Pin A1 A2 A3 A4 A5 A6 A7 A8 Kabelfärg Orange Grön Violett Röd/gul Blå Grå Röd Brun Anslutning Ingång hastighetsmätarsignal / SDVC (GALA) Ingång backsignal (backljus-plus) Ingång telefonstumkoppling + 12 V permanentplus; klämma 30 Utgång elektronisk antenn / relä motorantenn Ingång pilotbelysning + 12 V tändningsplus; klämma 15 (utan avstängning vid motorstart) Batteri-minus ; klämma 31 A A Anslut elektriska signaler bara till lämpliga anslutningspunkter i bilen. Vid direkt anslutning till batteriet, ska plusledningen (röd ledning) säkras med en 10-Asäkring i närheten av batteriet (max cm). s Hastighetsmätarsignal (A1): Anslut orange kabel A1 till bilens hastighetsmätarsignal. Placering och anslutningsdetaljer finns i bilens specifika datablad (finns på CD-ROM). Anvisning: Många bilar har utrustats med en hastighetsmätarsignal till en av radiokontakterna. Informationen om detta finns att få hos återförsäljaren eller på vår Hotline. A Mät inte hastighetsmätarsignalen på ABS-styrningen! s Backsignal (A2): Anslut grön kabel A2 till ett lämpligt ställe för backsignalen (plusledning backljus). s Telefonstumkoppling (A3), tillval: Anslut violett kabel A3 till utgången för biltelefonens eller freehands-anordningens stumkoppling. Vid användning av telefonen stumkopplas radion resp. telefonsamtalet hörs via bilens högtalare. Se också "grön kontakt C2" på nästa sida. s 12-V-permanentplus (A4): Anslut gul/röd kabel A4 till en lämplig anslutning med 12-V-permanentplus. A A Denna anslutning måste gälla för en ström av min. 10 ampere! s Elektronisk antenn / motorantenn (A5), tillval: Anslut blå kabel A5 till förs&ouma dolda delar i instrumentpanelen skadas. Montering av radio, bild Anslut GPS-antennens kontakt till GPS-antennens uttag på apparatens baksida. 2. Fäst antennkontakten E i antennuttaget. Använd en lämplig antennadapter vid behov. Använd kroken (J) på apparatens baksida för att fästa ordentligt. 3. Fäst ISO-kontakten A (strömförsörjning) i radions ISO-uttag A'. 4. Fäst ISO-kontakten B (högtalare) i radions ISO-uttag B'. Om utvidgningar ska anslutas till apparaten (tillval): 5. Ta bort skyddskåpan från ISO-uttaget C'. 6. Skjut ihop alla separata kontakter för kammare C, fäst sedan i radions ISO-uttag C'. Den g nödfallsmenyn (se bruksanvisningen, sidan 124). Hotline För frågor angående VDO Dayton Multimediasystem står en Hotline till förfogande i många länder. Aktuella telefonnummer finns på det bifogade informationsbladet. Tekniska ändringar och misstag förbehålls. 76 ALLMÄN INFORMATION Anvisningar för bruksanvisning Följande läshjälp används för att underlätta läsningen av bruksanvisningen: anmodar dig att göra någonting. betecknar en uppräkning. En säkerhets- resp. varningsanvisning innehåller viktig information för en säker användning av apparaten. Om dessa anvisningar inte följs finns det risk för skador på apparaten eller personskador. Följ därför dessa anvisningar noggrant. A OBSERVERA! Viktiga anvisningar för en säker användning Användning av navigationsradion betyder inte att föraren är ansvarsbefriad. Följ alltid gällande trafikregler. Observera alltid den aktuella trafiksituationen. Gällande trafikregler och den aktuella trafiksituationen har alltid företräde framför navigationssystemets anvisningar, om den aktuella trafiksituationen och navigationssystemets anvisningar inte stämmer överens. Använd navigationsradions menyer bara före färdens början resp. vid stillastående bil av säkerhetsskäl. Inom vissa områden har enkelriktade gator, svängningsförbud och inkörningsförbud (t.ex. vid gågator) inte inkluderats. I sådana områden ger navigationssystemet en varningsanvisning. Se upp särskilt för enkelriktade gator, svängnings- och inkörningsförbud. A A A A Laserprodukt av klass 1 FÖRSIKTIGT: Om apparaten inte bara används för det bestämda ändamålet kan användaren utsättas för osynliga laserstrålar, som överskrider gränsvärdena för laser av klass 1. CLASS 1 LASER PRODUCT 77 Svenska : visar apparatens reaktion. ger extra info. ALLMÄN INFORMATION Route & Sound Navigera och lyssna på audio-cd Med den nya generationen av navigationsradio är det möjligt att planera en resrutt vid ilagd CD-karta, och sedan att lägga in en CD-skiva och ändå vägledas till det inmatade resmålet. Navigationsdatorn lagrar då vägnätet inom ett definierat område runt den planerade resrutten (navigationsområde) i sitt arbetsminne. Inom detta navigationsområde fungerar navigeringen alltså utan ilagd CD-karta. Så snart detta navigationsområde lämnas, uppmanas man automatiskt att lägga in CD-kartan, så att navigationsdatorn kan hämta nödvändiga data för en ny resrutt. Hur fungerar navigationssystem? Bilens position och rörelser tas upp av navigationssystemet via sensorer. Den tillryggalagda sträckan tas fram med hjälp av bilens hastighetssignal, svängning i kurvor med hjälp av ett gyroskop (tröghetskompass). Positionsbestämningen sker via GPSsatelliter (Global Positioning System). Genom jämförelse av sensorsignalerna med den digitala kartan på navigations-cdskivan är det möjligt att beräkna positionen med en exakthet av ca 10 m. Viktiga anmärkningar för navigationsradions funktion Systemet är alltid funktionsdugligt också med en dålig GPS-mottagning, men dock kan positionens noggrannhet försämras vid dålig eller störd GPS-mottagning eller så kan störningar uppstå vid positionsbestämningen, som resulterar i en felaktig positionsberäkning. Uppstartningsbeteende När bilen är parkerad under en längre tid rör sig naturligtvis satelliterna vidare under tiden. När tändningen slås på kan det därför dröja några minuter innan navigationssystemet återigen tar emot tillräckligt antal satelliter och kan utvärdera dem.

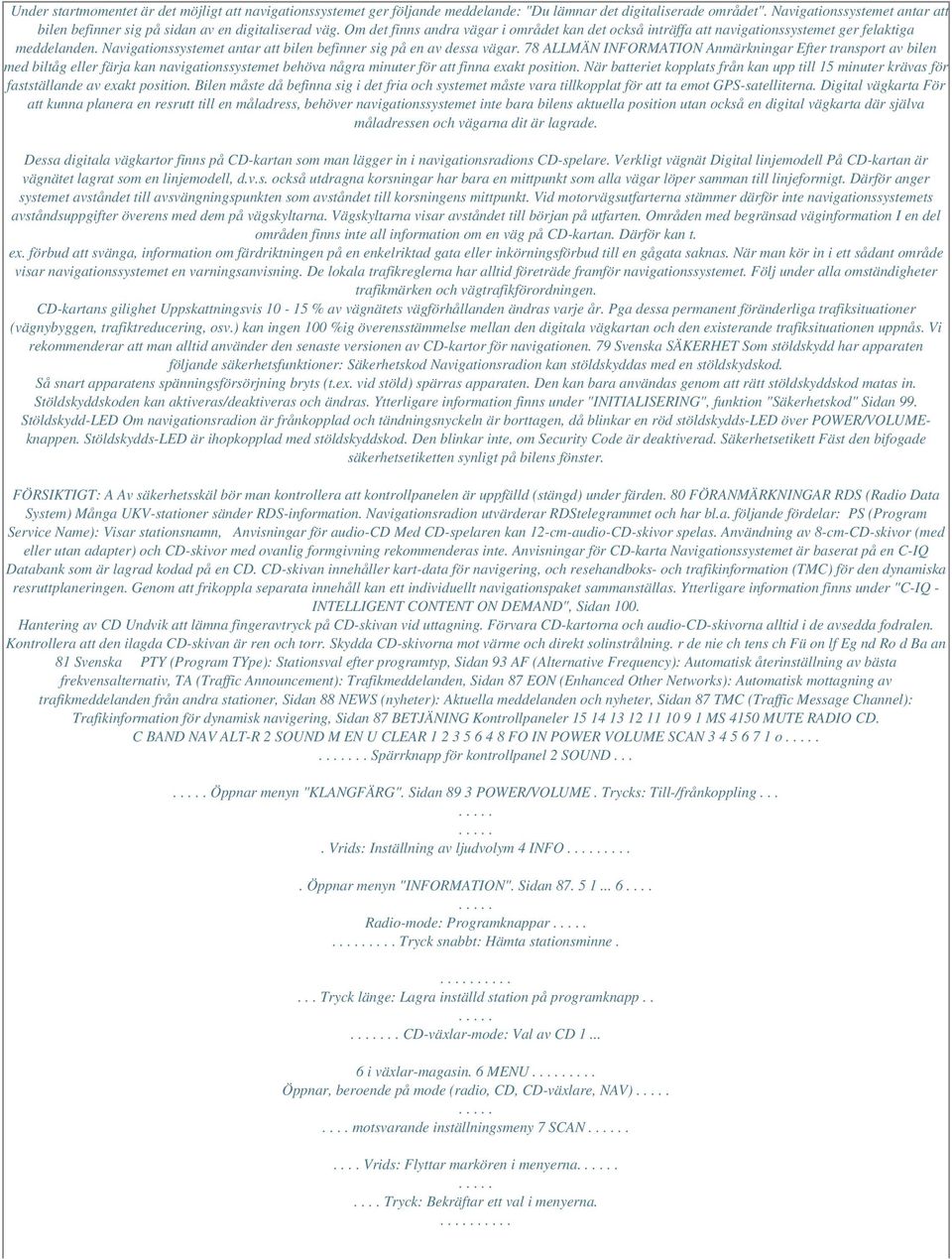

10 Under startmomentet är det möjligt att navigationssystemet ger följande meddelande: "Du lämnar det digitaliserade området". Navigationssystemet antar att bilen befinner sig på sidan av en digitaliserad väg. Om det finns andra vägar i området kan det också inträffa att navigationssystemet ger felaktiga meddelanden. Navigationssystemet antar att bilen befinner sig på en av dessa vägar. 78 ALLMÄN INFORMATION Anmärkningar Efter transport av bilen med biltåg eller färja kan navigationssystemet behöva några minuter för att finna exakt position. När batteriet kopplats från kan upp till 15 minuter krävas för fastställande av exakt position. Bilen måste då befinna sig i det fria och systemet måste vara tillkopplat för att ta emot GPS-satelliterna. Digital vägkarta För att kunna planera en resrutt till en måladress, behöver navigationssystemet inte bara bilens aktuella position utan också en digital vägkarta där själva måladressen och vägarna dit är lagrade. Dessa digitala vägkartor finns på CD-kartan som man lägger in i navigationsradions CD-spelare. Verkligt vägnät Digital linjemodell På CD-kartan är vägnätet lagrat som en linjemodell, d.v.s. också utdragna korsningar har bara en mittpunkt som alla vägar löper samman till linjeformigt. Därför anger systemet avståndet till avsvängningspunkten som avståndet till korsningens mittpunkt. Vid motorvägsutfarterna stämmer därför inte navigationssystemets avståndsuppgifter överens med dem på vägskyltarna. Vägskyltarna visar avståndet till början på utfarten. Områden med begränsad väginformation I en del områden finns inte all information om en väg på CD-kartan. Därför kan t. ex. förbud att svänga, information om färdriktningen på en enkelriktad gata eller inkörningsförbud till en gågata saknas. När man kör in i ett sådant område visar navigationssystemet en varningsanvisning. De lokala trafikreglerna har alltid företräde framför navigationssystemet. Följ under alla omständigheter trafikmärken och vägtrafikförordningen. CD-kartans gilighet Uppskattningsvis % av vägnätets vägförhållanden ändras varje år. Pga dessa permanent föränderliga trafiksituationer (vägnybyggen, trafiktreducering, osv.) kan ingen 100 %ig överensstämmelse mellan den digitala vägkartan och den existerande trafiksituationen uppnås. Vi rekommenderar att man alltid använder den senaste versionen av CD-kartor för navigationen. 79 Svenska SÄKERHET Som stöldskydd har apparaten följande säkerhetsfunktioner: Säkerhetskod Navigationsradion kan stöldskyddas med en stöldskydskod. Så snart apparatens spänningsförsörjning bryts (t.ex. vid stöld) spärras apparaten. Den kan bara användas genom att rätt stöldskyddskod matas in. Stöldskyddskoden kan aktiveras/deaktiveras och ändras. Ytterligare information finns under "INITIALISERING", funktion "Säkerhetskod" Sidan 99. Stöldskydd-LED Om navigationsradion är frånkopplad och tändningsnyckeln är borttagen, då blinkar en röd stöldskydds-led över POWER/VOLUMEknappen. Stöldskydds-LED är ihopkopplad med stöldskyddskod. Den blinkar inte, om Security Code är deaktiverad. Säkerhetsetikett Fäst den bifogade säkerhetsetiketten synligt på bilens fönster. FÖRSIKTIGT: A Av säkerhetsskäl bör man kontrollera att kontrollpanelen är uppfälld (stängd) under färden. 80 FÖRANMÄRKNINGAR RDS (Radio Data System) Många UKV-stationer sänder RDS-information. Navigationsradion utvärderar RDStelegrammet och har bl.a. följande fördelar: PS (Program Service Name): Visar stationsnamn, Anvisningar för audio-cd Med CD-spelaren kan 12-cm-audio-CD-skivor spelas. Användning av 8-cm-CD-skivor (med eller utan adapter) och CD-skivor med ovanlig formgivning rekommenderas inte. Anvisningar för CD-karta Navigationssystemet är baserat på en C-IQ Databank som är lagrad kodad på en CD. CD-skivan innehåller kart-data för navigering, och resehandboks- och trafikinformation (TMC) för den dynamiska resruttplaneringen. Genom att frikoppla separata innehåll kan ett individuellt navigationspaket sammanställas. Ytterligare information finns under "C-IQ - INTELLIGENT CONTENT ON DEMAND", Sidan 100. Hantering av CD Undvik att lämna fingeravtryck på CD-skivan vid uttagning. Förvara CD-kartorna och audio-cd-skivorna alltid i de avsedda fodralen. Kontrollera att den ilagda CD-skivan är ren och torr. Skydda CD-skivorna mot värme och direkt solinstrålning. r de nie ch tens ch Fü on lf Eg nd Ro d Ba an 81 Svenska PTY (Program TYpe): Stationsval efter programtyp, Sidan 93 AF (Alternative Frequency): Automatisk återinställning av bästa frekvensalternativ, TA (Traffic Announcement): Trafikmeddelanden, Sidan 87 EON (Enhanced Other Networks): Automatisk mottagning av trafikmeddelanden från andra stationer, Sidan 88 NEWS (nyheter): Aktuella meddelanden och nyheter, Sidan 87 TMC (Traffic Message Channel): Trafikinformation för dynamisk navigering, Sidan 87 BETJÄNING Kontrollpaneler MS 4150 MUTE RADIO CD. C BAND NAV ALT-R 2 SOUND M EN U CLEAR FO IN POWER VOLUME SCAN o.. Spärrknapp för kontrollpanel 2 SOUND... Öppnar menyn "KLANGFÄRG". Sidan 89 3 POWER/VOLUME. Trycks: Till-/frånkoppling.... Vrids: Inställning av ljudvolym 4 INFO..... Öppnar menyn "INFORMATION". Sidan Radio-mode: Programknappar.... Tryck snabbt: Hämta stationsminne.... Tryck länge: Lagra inställd station på programknapp.... CD-växlar-mode: Val av CD i växlar-magasin. 6 MENU.... Öppnar, beroende på mode (radio, CD, CD-växlare, NAV).... motsvarande inställningsmeny 7 SCAN..... Vrids: Flyttar markören i menyerna..... Tryck: Bekräftar ett val i menyerna.

11 .... Vid radio, CD och CD-växlare: Sökning och Scan-funktioner 8 CLEAR.

12 ... Raderar senaste inmatning / hoppar uppåt i menyn 9 ALT-R..... Planera alternativ väg i navigationsmode. Sidan NAV. Öppnar navigationsmenyn. Sidan 86. q {... Återger aktuell vägledningsanvisning och (om det finns) aktuellt.... TMC-meddelande. Sidorna 111, 112. w.... Display e CD C.... Omkoppling till CD-spelare. Sidan 95 / CD-växlare (bara vid.... ansluten CD-växlare). Sidan 97 r RADIO Omkoppling till radio-mode. Sidan 92 BAND Öppnar menyn "VÅGLÄNGDSVAL" (vid radio-mode). Sidan 91 t MUTE..... Med ansluten mobiltelefon: Omkoppling till telefoningång.... Utan ansluten mobiltelefon: Stumkoppling av systemet. 82 BETJÄNING Display-indikering I radio-mode: TA/TMC: Trafikradio / TMC (se meny "INFORMATION") Klocka Våglängdsområde Frekvens 13:29 FM A Stationsnamn (bara RDS-station) 89.3 hr3 t RADIO DX 6 CD-symbolen blinkar: Resrutten planeras Ta inte bort CD-kartan! Minnesplats Inställd söknivå (under autom. sökning) Inställd sökningsart I CD-spelar-mode: Klocka CD-titel (om det finns) Om CD-text finns: Interpret Titelnummer 13:29 x JIMMY HENDRIX Slu. Aktuell speltid T02 03:52 Slu.: Slumpvis återgivning Wh.: Repetera titel Inställd sökningsart I CD-växlar-mode Klocka CD-titel (om det finns) Om CD-text finns: Interpret Titelnummer 10:44 Aktuell speltid T10 04:17 ELVIS x CDsymbolen blinkar: Resrutten planeras Ta inte bort CD-kartan! 4 Nummer på vald CD Inställd sökningsart eller indikering för slumpvis avspelning I navigations-mode: Menyerna och indikeringarna i navigations-mode finns i kapitel "NAVIGATION". 83 Svenska BETJÄNING Iläggning av en CD 1. Öppna fronten. 2. Lägg in CD-skivan (med texten uppåt) i CD-enheten. Vid audio-cd-skivor startar avspelningen automatiskt. 3. Fäll upp fronten igen. Uttagning av en CD 1. Öppna fronten. 2. Tryck på uttryckningsknappen. 3. Ta bort CD-skivan försiktigt och fäll upp fronten igen. In-/frånkoppling Tryck på POWER/VOLUME-knappen, för att koppla apparaten till eller från. Ljudvolym A Kontrollera vid ljudvolyminställningen att trafikljud (signalhorn, sirener, blåljus osv.) fortfarande kan höras. Vrid på POWER/VOLUME-knappen, för att ställa in ljudvolymen. Inställning av volym för navigationsanvisningar Volymen på navigationsanvisningarna kan ändras under en pågående anvisning med POWER/VOLUME-knappen. Tryck på {-knappen, för att hämta en navigationsanvisning och ställa in NAV-volymen. Inställning av volym för trafikmeddelanden Volymen på trafikmeddelanden kan ställas in i menyn "INFORMATION". Sidan 87. Stumkopplinge MUTE Tryck på MUTE-knappen för att aktivera stumkopplingen. Anvisningar: Den aktuella navigationsanvisningen kan hämtas under stumkopplingen med ett tryck på {-knappen. Trafikanvisningar hörs fortfarande, om funktionen "TA Scan" är inkopplad i info-menyn. 84 BETJÄNING Betjäning av menyer Markör Den för tillfället valda raden resp. det valda fältet på bildskärmen fungerar som markör. Markören framställs som ett omvänt markerat fält (ljus skrift på svart botten). : Flytta markören genom att vrida på den högra vridknappen. Bekräfta valet genom att trycka på den högra vridknappen. Som bekräftelse visas markören som ram runt det valda fältet för ett ögonblick. De funktioner som inte kan väljas för tillfället visas skuggade. Rullister En rullist visas på bildskärmens vänstra kant i alla menyer, som visar i vilket område i menyn markören befinner sig. Flytta markören genom att vrida på den högra vridknappen till en menypunkt på bildskärmens över- eller underkant. Fortsätt att vrida den högra vridknappen i samma riktning. Aktivt alternat. 1 Aktivt alternat. 2 Inaktivt alternat. 3 Aktivt alternat. 4 Tillbaka : eller På bildskärmen visas automatiskt de följande menypunkterna. Utom i huvudmenyn förvandlas menytiteln till funktionen "Tillbaka", när markören flyttas upptill på bildskärmens kant. Bekräfta "Tillbaka" genom att trycka på den högra vridknappen, för att lämna menyn, Fortsätt att vrida den högra vridknappen åt vänster, för att komma uppåt i menyn. Man kan också lämna en meny genom att trycka på CLEAR-knappen. 85 Svenska Aktivt Aktivt Aktivt Aktivt Menytitel alternativ alternativ alternativ alternativ BETJÄNING Inmatning av bokstäver Teckeninmatningen görs genom att välja bokstäver från en bokstavslista. I det följande kallas denna form av inmatning helt enkelt för "skrivmaskinen". Flytta markören till önskad bokstav, genom att vrida på den högra vridknappen. Stad:W_ A...E... I.....O.....U...Y...ÄÖÅ Z Bekräfta valet genom att trycka på den högra vridknappen. Bokstäver som inte kan väljas illustreras med punkter och hoppas automatiskt över av markören. Funktion vid inmatning av bokstäver På displayens nedre rad visas syboler, som kan användas för följande funktioner: c : Val av målland (här "D" för Tyskland). : Lagrar inmatad adress i personlig adressbok. : Går vidare till menyn "Särskilda resmål". Se sidan 107. : Raderar det senast inmatade tecknet. S : Direkt inmatning av gatunamn utan inmatning av ort (beroende på CD-karta). : Avbryter inmatningen och går tillbaka till början av målinmatningen. : Visar en lista med inmatningar i databanken. : Avslutar målinmatningen och startar vägledningen automatiskt. : Bekräftar inmatade data och går vidare till nästa inmatning. o : Accepterar inmatad data (t.ex. vid inmatning av CD-titel). Beroende på redan inmatad information kan en eller flera funktioner inte längre väljas (skuggade).

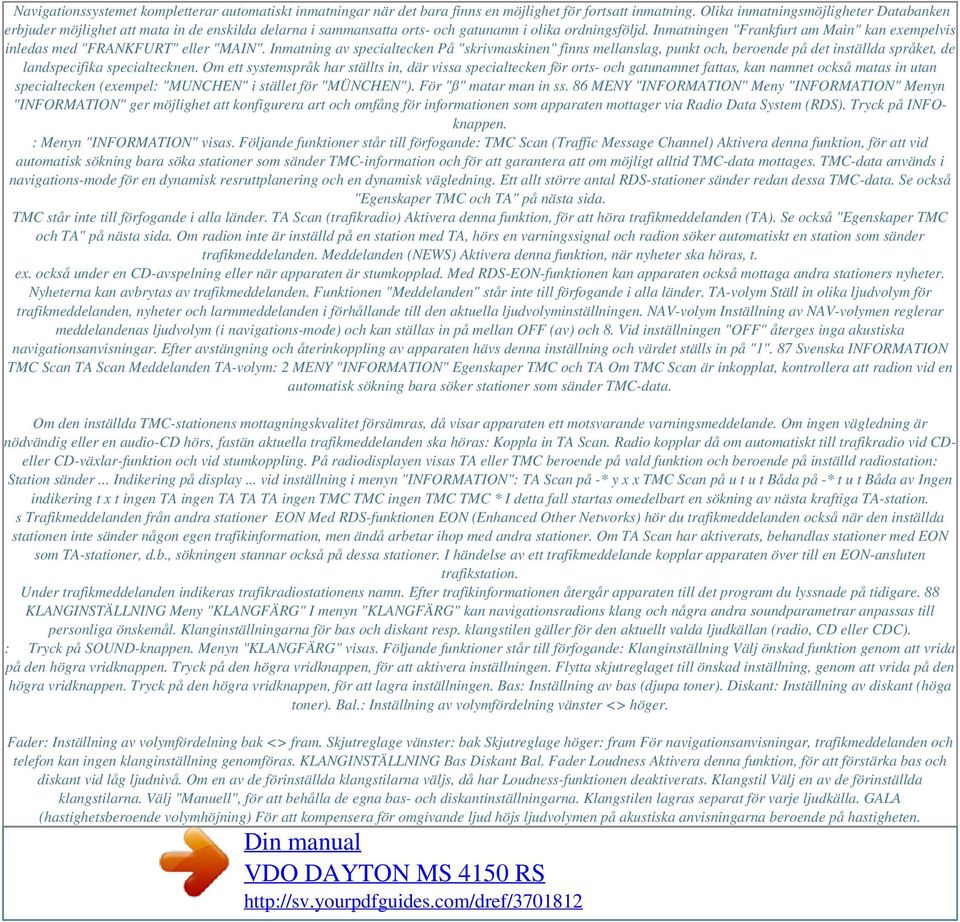

13 Intelligenta "skrivmaskinen" Vid inmatning av orts- och gatunamn såväl som särskilda resmål jämför systemet de redan valda bokstavskombinationerna med alla inmatningar i databanken på CD-kartan. När man redan har valt en bokstav, märker man att nu bara bestämda bokstäver visas.

14 Navigationssystemet kompletterar automatiskt inmatningar när det bara finns en möjlighet för fortsatt inmatning. Olika inmatningsmöjligheter Databanken erbjuder möjlighet att mata in de enskilda delarna i sammansatta orts- och gatunamn i olika ordningsföljd. Inmatningen "Frankfurt am Main" kan exempelvis inledas med "FRANKFURT" eller "MAIN". Inmatning av specialtecken På "skrivmaskinen" finns mellanslag, punkt och, beroende på det inställda språket, de landspecifika specialtecknen. Om ett systemspråk har ställts in, där vissa specialtecken för orts- och gatunamnet fattas, kan namnet också matas in utan specialtecken (exempel: "MUNCHEN" i stället för "MÜNCHEN"). För "ß" matar man in ss. 86 MENY "INFORMATION" Meny "INFORMATION" Menyn "INFORMATION" ger möjlighet att konfigurera art och omfång för informationen som apparaten mottager via Radio Data System (RDS). Tryck på INFOknappen. : Menyn "INFORMATION" visas. Följande funktioner står till förfogande: TMC Scan (Traffic Message Channel) Aktivera denna funktion, för att vid automatisk sökning bara söka stationer som sänder TMC-information och för att garantera att om möjligt alltid TMC-data mottages. TMC-data används i navigations-mode för en dynamisk resruttplanering och en dynamisk vägledning. Ett allt större antal RDS-stationer sänder redan dessa TMC-data. Se också "Egenskaper TMC och TA" på nästa sida. TMC står inte till förfogande i alla länder. TA Scan (trafikradio) Aktivera denna funktion, för att höra trafikmeddelanden (TA). Se också "Egenskaper TMC och TA" på nästa sida. Om radion inte är inställd på en station med TA, hörs en varningssignal och radion söker automatiskt en station som sänder trafikmeddelanden. Meddelanden (NEWS) Aktivera denna funktion, när nyheter ska höras, t. ex. också under en CD-avspelning eller när apparaten är stumkopplad. Med RDS-EON-funktionen kan apparaten också mottaga andra stationers nyheter. Nyheterna kan avbrytas av trafikmeddelanden. Funktionen "Meddelanden" står inte till förfogande i alla länder. TA-volym Ställ in olika ljudvolym för trafikmeddelanden, nyheter och larmmeddelanden i förhållande till den aktuella ljudvolyminställningen. NAV-volym Inställning av NAV-volymen reglerar meddelandenas ljudvolym (i navigations-mode) och kan ställas in på mellan OFF (av) och 8. Vid inställningen "OFF" återges inga akustiska navigationsanvisningar. Efter avstängning och återinkoppling av apparaten hävs denna inställning och värdet ställs in på "1". 87 Svenska INFORMATION TMC Scan TA Scan Meddelanden TA-volym: 2 MENY "INFORMATION" Egenskaper TMC och TA Om TMC Scan är inkopplat, kontrollera att radion vid en automatisk sökning bara söker stationer som sänder TMC-data. Om den inställda TMC-stationens mottagningskvalitet försämras, då visar apparaten ett motsvarande varningsmeddelande. Om ingen vägledning är nödvändig eller en audio-cd hörs, fastän aktuella trafikmeddelanden ska höras: Koppla in TA Scan. Radio kopplar då om automatiskt till trafikradio vid CDeller CD-växlar-funktion och vid stumkoppling. På radiodisplayen visas TA eller TMC beroende på vald funktion och beroende på inställd radiostation: Station sänder... Indikering på display... vid inställning i menyn "INFORMATION": TA Scan på -* y x x TMC Scan på u t u t Båda på -* t u t Båda av Ingen indikering t x t ingen TA ingen TA TA TA ingen TMC TMC ingen TMC TMC * I detta fall startas omedelbart en sökning av nästa kraftiga TA-station. s Trafikmeddelanden från andra stationer EON Med RDS-funktionen EON (Enhanced Other Networks) hör du trafikmeddelanden också när den inställda stationen inte sänder någon egen trafikinformation, men ändå arbetar ihop med andra stationer. Om TA Scan har aktiverats, behandlas stationer med EON som TA-stationer, d.b., sökningen stannar också på dessa stationer. I händelse av ett trafikmeddelande kopplar apparaten över till en EON-ansluten trafikstation. Under trafikmeddelanden indikeras trafikradiostationens namn. Efter trafikinformationen återgår apparaten till det program du lyssnade på tidigare. 88 KLANGINSTÄLLNING Meny "KLANGFÄRG" I menyn "KLANGFÄRG" kan navigationsradions klang och några andra soundparametrar anpassas till personliga önskemål. Klanginställningarna för bas och diskant resp. klangstilen gäller för den aktuellt valda ljudkällan (radio, CD eller CDC). : Tryck på SOUND-knappen. Menyn "KLANGFÄRG" visas. Följande funktioner står till förfogande: Klanginställning Välj önskad funktion genom att vrida på den högra vridknappen. Tryck på den högra vridknappen, för att aktivera inställningen. Flytta skjutreglaget till önskad inställning, genom att vrida på den högra vridknappen. Tryck på den högra vridknappen, för att lagra inställningen. Bas: Inställning av bas (djupa toner). Diskant: Inställning av diskant (höga toner). Bal.: Inställning av volymfördelning vänster <> höger. Fader: Inställning av volymfördelning bak <> fram. Skjutreglage vänster: bak Skjutreglage höger: fram För navigationsanvisningar, trafikmeddelanden och telefon kan ingen klanginställning genomföras. KLANGINSTÄLLNING Bas Diskant Bal. Fader Loudness Aktivera denna funktion, för att förstärka bas och diskant vid låg ljudnivå. Om en av de förinställda klangstilarna väljs, då har Loudness-funktionen deaktiverats. Klangstil Välj en av de förinställda klangstilarna. Välj "Manuell", för att behålla de egna bas- och diskantinställningarna. Klangstilen lagras separat för varje ljudkälla. GALA (hastighetsberoende volymhöjning) För att kompensera för omgivande ljud höjs ljudvolymen på akustiska anvisningarna beroende på hastigheten.

15 Ställ in den hastighetsberoende volymhöjningen. Välj AV, för att deaktivera funktionen eller välj , för att välja den önskade volymhöjningen. 1 betyder den minsta höjningen, 5 den största. 89 Svenska KLANGFÄRG Klanginställning Loudness Klangstil GALA: 2 KLANGINSTÄLLNING Klang-arrangemang Inställning av en av följande funktioner: Klangåterställn.: Återställning av klanginställning till i fabriken programmerat värde och avstängning av loudness. Aktivera denna funktion, för att jämna ut volymskillnader Nivåinställn.: mellan de olika klangkällorna. Loudness I: Ställ in förstärkningen av bas med loudness. Ställ in förstärkningen av diskant med loudness. Loudness II: Välj övergångsfrekvens för bas. Bas-frk: Välj övergångsfrekvens för diskant. Disk.-frk.: Initialisering Se "INITIALISERING" Sidan RADIO Radio Lyssna på radio Om apparaten inte är i radio-mode ännu: Tryck på RADIO-knappen. Val av våglängdsområde I radio-mode: Tryck en gång till på RADIO-knappen. Välj önskat våglängdsområde och tryck på den högra vridknappen. Följande våglängdsområden står till förfogande: FM A, FM B, FM AS (Autostore), MV, MV AS (Autostore), KV och LV. 6 stationer kan lagras på varje våglängdsområde. FM AS och MV AS kan bara programmeras med Autostore-funktionen Radio 1 Inställning av station Stationerna kan ställas in resp. sökas på olika sätt. Automatisk sökning Vrid den högra vridknappen åt höger eller vänster, för att ställa in nästa kraftiga station i det aktuella våglängdsområdet. Om "TA Scan" är aktiverat söker radion bara stationer där en mottagning av trafikmeddelanden är möjlig. Om "TMC Scan" är aktiverat söker radion bara stationer som sänder TMCtrafikinformation. Lyssna på mottagbara stationer SCAN Tryck på den högra vridknappen, för att lyssna snabbt på alla mottagbara stationer i det aktuella våglängdsområdet. Tryck en gång till på knappen, för att stoppa Scanfunktionen. Scan-funktionens speltid kan ställas in. Se "INITIALISERING" Sidan 98. Manuell frekvensinställning Aktivera "Manuell inst." i radiomenyn. Nästa sida. Vrid den högra vridknappen långsamt åt höger eller vänster, för att ändra mottagningsfrekvensen stegvis. Vrid knappen snabbt några snäpp, för att starta snabbsökningen. Tryck på knappen för att stoppa. Tryck en gång till på knappen, för att gå tillbaka till den automatiska sökningen. Efter 50 sekunder växlar radion tillbaka till den automatiska frekvensinställningen. 91 Svenska 13:29 FM AS t RADIO 6 RADIO Programminne Man kan lagra 6 stationer per våglängdsområde på programknapparna Ställ in önskat våglängdsområde och önskad station. Tryck på önskad programknapp, så länge tills en bekräftelsesignal hörs. Den inställda stationen är nu lagrad på programknappen. Våglängsområdena FM AS och MV AS kan inte programmeras manuellt, de används endast för Autostore-funktionen. Meny "RADIO". Hämta lagrade stationer Ställ in önskat våglängdsområde. Tryck på en av programknapparna, för att hämta önskad station. Meny "RADIO" : I radio-mode: Tryck på MENU-knappen. Menyn "RADIO" visas. Följande funktioner står till förfogande: RDS-Minne (bara FM) RADIO RDS-Minne Autostore Stationslista Förvalslista Söker alla aktuella RDS-stationer som står till förfogande och lagrar dem i alfabetisk ordningsföljd i stationslistan. Aktivera denna funktion, för att aktualisera RDS-Minne. Aktualiseringen av RDS-Minne kan ta upp till 30 sekunder. Autostore Aktivera denna funktion, för att automatiskt lagra upp till 6 kraftiga FM/MVstationer på dem FM AS resp. MV AS Band. Stationslista (bara på FM) Välj en station ur den alfabetiskt sorterade stationslistan (RDS-Minne). Förvalslista Välj en tidigare lagrad station från stationslistan för det inställda våglängdsområdet FM, MV, SV eller LV. Manuell inst. Välj denna funktion, för att ställa in en frekvens manuellt, t.ex. om den önskade stationen inte kan ställas in med den automatiska sökningen. Funktion, se föregående sida. 92 RADIO PTY-sökning (bara FM) Med denna funktion kan man söka stationer, som motsvarar den önskade programtypen. Välj den önskade programtypen från listan. Tryck på den högra vridknappen för att starta PTY-sökningen. PTY stöds inte av alla RDS-stationer och står ännu inte till förfogande i alla länder. Radio-arrangemang Ställ in en av följande funktioner. kas vid en automatisk frekvensanpassning. Välj "DX", för att också söka stationer längre bort. Inst.gitter: Välj "EUR" eller "USA", beroende på på vilken kontinent man befinner sig. Söknivå: Inställning av söknivå: Välj "LO", om bara lokala stationer (kraftiga) ska sö A Om inställningsgitter ändras, raderas alla programplatser och stationerna i RDS-Minne! Initialisering Se "INITIALISERING" Sidan Svenska CD-SPELARE CD-spelare Med CD-spelaren kan 12-cm-audio-CD-skivor spelas. A A Bara användning av 12-cm-CD-skivor rekommenderas. Använd inte 8-cm-CD-skivor (varken med eller utan adapter). Lägg absolut inte in CD-skivor med ovanlig form i CD-spelaren. Om dessa rekommendationer inte följs finns det risk för skador på apparaten. CD-avspelning Om apparaten inte är i CD-mode ännu: Tryck en eller två gånger på CD C-knappen, tills "CD-SPELARE" visas. Avlyssning av den ilagda audio-cd-skivan fortsätter på samma ställe igen. x 10:44 CD-SPELARE T12 00:38 Titelhopp (föregående/nästa) Vrid på den högra vridknappen åt höger eller vänster, för att välja nästa resp.

16 föregående titel. Om man vrider på den högra vridknappen ett hack åt vänster först efter 10 sekunder på titeln, hoppar CD-spelaren till början på den aktuella titeln. Lyssna på titel SCAN Tryck på den högra vridknappen, för att snabbt avlyssna alla titlar på den ilagda CD-skivan. Tryck en gång till på knappen, för att stoppa Scan-funktionen. Scan-funktionens speltid kan ställas in. Se "INITIALISERING" Sidan 98. Manuell sökning framåt/bakåt Aktivera den manuella sökningen i CD-menyn. Nästa sida. Vrid den högra vridknappen långsamt åt höger eller vänster, för att starta snabbsökningens första steg framåt eller bakåt. Vrid knappen snabbt några snäpp, för att starta snabbsökningens andra, snabbare steg. Tryck på den högra vridknappen för att stoppa snabbsökningen. Tryck en gång till på knappen, för att gå tillbaka till den titelhopp-funktionen. Under den manuella sökningen hörs CD-skivan med ökad hastighet. 94 CD-SPELARE Meny "CD" I CD-spelar-mode: Tryck på MENU-knappen. : Menyn "CD" visas. Följande funktioner står till förfogande: Slumpvis avspeln Aktivera denna funktion, för att höra titlarna på den aktuellt valda CD-skivan i slumpvis vald ordningsföljd. Repetera titel Aktivera denna funktion, om den aktuella titeln ska repeteras. Välj "Repetera titel" igen, för att stänga av funktionen. Välj denna funktion, för att växla den högra vridknappens funktion till manuell sökning (snabbsökning framåt/bakåt). Den högra vridknappens funktion växlar efter 50 sekunder, efter den sista användningen av den manuella sökningen, tillbaka till titelhoppfunktionen. Manuell sökn. CD-titel Ge CD-skivan som avlyssnas ett namn på upp till 13 bokstäver. CD-skivan identifieras automatiskt av CD-spelaren när den läggs i och CD-titeln visas. På CD-skivor med CD-text kan också den visade CD-titeln skrivas över. I titelminnet kan upp till 50 CD-titlar lagras. När minnet är fullt, måste först en titel som kan raderas väljas, innan en ny titel kan matas in. CD-arrangemang Ställ in en av följande funktioner: vid låga avsnitt. Kompression: Vid aktiverad funktion sänks ljudvolymen vid höga avsnitt och höjs Komp.-nivå : Välj graden av volymsänkning/-höjning vid inkopplad kompression. Initialisering Se "INITIALISERING" Sidan Svenska CD Slumpvis avspeln Repetera titel Manuell sökning CD-titel CD-VÄXLARE CDväxlare (tillbehör) En digital VDO Dayton CD-växlare kan anslutas till navigationsradion. A A A Bara användning av 12-cm-CD-skivor rekommenderas. Använd inte 8-cm-CD-skivor (varken med eller utan adapter). Lägg absolut inte in CD-skivor med ovanlig form i CD-växlaren. Om dessa rekommendationer inte följs finns det risk för skador på apparaten. Lägg inte in navigations-cd-skivor i CD-växlaren. CD-växlar-avspelning Om apparaten inte är i CD-växlarmode ännu: Tryck en resp. två gånger på CD C-knappen, tills "CD-växlare" visas. : Avlyssning av den sista avlyssnade CD-skivan fortsätter igen. 10:44 x CD-VÄXLARE 4 Om man under tiden har bytt ut resp. tagit bort CD-magasinet, börjar avspelningen med den första CD-skivan i magasinet. T10 04:17 Val av en CD Tryck på en av programknapparna , för att välja önskad CD i CD-magasinet. Titelhopp (föregående/nästa) Vrid på den högra vridknappen åt höger eller vänster, för att välja nästa resp. föregående titel. Om man vrider på den högra vridknappen ett hack åt vänster först efter 10 sekunder på titeln, hoppar CD-spelaren till början på den aktuella titeln. Lyssna på titel SCAN Tryck på den högra vridknappen, för att snabbt avlyssna alla titlar på den aktuella CD-skivan. Tryck en gång till på knappen, för att stoppa Scan-funktionen. Scan-funktionens speltid kan ställas in. Se "INITIALISERING" Sidan 98. Aktivera den manuella sökningen i CD-växlar-menyn. Nästa sida. Vrid den högra vridknappen långsamt åt höger eller vänster, för att starta snabbsökningens första steg framåt/bakåt. Vrid knappen snabbt några snäpp, för att starta snabbsökningens andra, snabbare steg. Tryck på den högra vridknappen för att stoppa snabbsökningen. Tryck en gång till på knappen, för att gå tillbaka till den titelhopp-funktionen. Under den manuella sökningen hörs CD-skivan med ökad hastighet. Manuell sökning framåt/bakåt 96 CD-VÄXLARE Meny "CD-VÄXLARE" I CD-växlar-mode: Tryck på MENU-knappen. : Menyn "CD-VÄXLARE" visas. Följande funktioner står till förfogande: Slumpvis avspel. Aktivera denna funktion, för att höra titlarna på den aktuellt valda CD-skivan i slumpvis vald ordningsföljd. Repetera titel Aktivera denna funktion, om den aktuella titeln ska repeteras. Välj "Repetera titel" igen, för att stänga av funktionen. Manuell sökning Välj denna funktion, för att växla den högra vridknappens funktion till manuell sökning (snabbsökning framåt/bakåt). Den högra vridknappens funktion växlar efter 50 sekunder, efter den sista användningen av den manuella sökningen, tillbaka till titelhopp-funktionen. CD-titel Ge CD-skivan som avlyssnas ett namn på upp till 13 bokstäver. CD-skivan identifieras automatiskt av CD-växlaren och CD-titeln visas. På CDskivor med CD-text kan också den visade CD-titeln skrivas över. I titelminnet kan upp till 50 CD-titlar lagras. När minnet är fullt, måste först en titel som kan raderas väljas, innan en ny titel kan matas in. Växlar-arrangem.: Ställ in en av följande funktioner. vid låga avsnitt. Kompression: Vid aktiverad funktion sänks ljudvolymen vid höga avsnitt och höjs Komp.-nivå : Välj graden av volymsänkning/-höjning. Denna funktion står bara till förfogande vid aktiverad kompression.

17 Initialisering Se "INITIALISERING" Sidan Svenska CD-VÄXLARE Slumpvis avspel. Repetera titel Manuell sökning CD-titel INITIALISERING Meny "INITIALISERING" Välj "Initialisering" i en av menyerna "RADIO", "INFORMATION", "CD" eller "CD-VÄXLARE". : Menyn "INITIALISERING" visas. Menyn "INITIALISERING" ger möjlighet att anpassa navigationsradion till personliga behov. Följande funktioner står till förfogande: INITIALISERING Ringvolym: 1 Klockinställning Scantid: 15s På/av-logik Telefon Anpassa apparatens telefoningång till biltelefonen: INGEN: Ingen biltelefon är ansluten till apparaten. STUM: Avspelning av den aktuella källan avbryts automatiskt när biltelefonen används. Biltelefonens stumkopplingssignal måste då vara ansluten till apparaten (se monteringsanvisning). INGÅNG: Avspelning av den aktuella källan avbryts automatiskt och inkommande samtal hörs via bilens högtalare. Biltelefonens stumkopplingssignal och audioutgång måste då vara ansluten till apparaten (se monteringsanvisning). Tel.-sign. Anpassa apparatens kopplingsingång till biltelefonens stumkopplingssignal: 0 V: Stumkopplingssignal "active low". Radion stumkopplas vid 0 V. 12 V: Stumkopplingssignal "active high". Radion stumkopplas vid 12 V. Tel.-volym Anpassa biltelefonens ljudvolym till navigationsradions telefoningång. Ljudvolymanpassningen kan ställas in på mellan -30 och +30. Rington Välj en ring-/varningston. Man kan välja mellan 4 olika toner. Ringvolym Ställ in ljudvolymen för ring-/varningstonen. Klockinställning Inställning av klocka, tidsformat och tidzon: Klocka: Välj mellan RDS och GPS. Vid GPS mottages tiden via Global Positioning System i UTC. Vid RDS synkroniseras tiden med RDS-data för den aktuella RDS-stationen (RDSstationens tidsignal kan vara felaktig). Tidsformat: Välj mellan 12 resp. 24 timmarsformat. Tidzon (bara GPS-klocka): Ställ in tidskillnaden till UTC (motsvarar Greenwich Mean Time London). 98 INITIALISERING Scantid Inställning av Scan-funktionens speltid vid radio (station) och CD/CD-växlare (titel). Välj mellan 5, 10 och 15 sekunder. PÅ/AV-logik Display Inställning av display-kontrast och display-ljusintensitet. Ställ in kontrast och display-ljusintensitet enligt önskemål på mellan 0 och 31. Högtalartest Aktivera denna funktion, för att kontrollera högtalaranslutningarna och -positionerna. Man hör flera bekräftelsetoner efter varandra från varje av de fyra högtalarna. Stäng av apparaten, för att avsluta högtalartestet. Säkerhetskod (Security Code) I fabriken deaktiveras Security Code och ställs in på "0000". Koden kan aktiveras och sifferkombinationen ändras. Mata in Security Code enligt följande: Ställ in den första siffran genom att vrida på den högra vridknappen. Tryck på knappen för att bekräfta. Ställ in de följande tre siffrorna enligt beskrivningen ovan. Om en felaktig siffra har bekräftats, då kan den sista inmatningen raderas med ett tryck på CLEAR-knappen. Efter tio felaktiga kodinmatningar spärras apparaten helt. Apparaten måste då till en kostnad och tillsammans med ägarbeviset åtgärdas av Service. s Koden är giltig Aktivera denna funktion, när du vill skydda apparaten med Security Code. Vid ett spänningsbortfall (t.ex. demontering av apparaten) är navigationsradion spärrad också efter återinkoppling och måste åtgärdas genom inmatning av Security Code. Vid aktiverad Security Code blinkar en röd stöldskydds-led på apparatens framsida vid borttagen tändningnsyckel. s Ändra koden Mata in en valfri sifferföljd som ny Security Code. Anteckna koden och förvara den på ett säkert ställe (inte i bilen!). 99 Svenska Aktivera denna funktion, för att ställa in apparatens speltid till en timma efter att tändningsnyckeln tagits bort. C-IQ INTELLIGENT CONTENT ON DEMAND C-IQ nyckel till kart-, trafik- och travel-info Tillsammans med navigationsradion levererades en CD med aktuell kart-software, travelinfo och traffic-info (för dynamisk navigering). Informationen på CD-skivan är kodad och frikopplas vid behov delvis eller helt under en viss tid med hjälp av en nyckelkod. Fördelar: Man betalar bara för information, som man verkligen behöver. Man betalar bara för den tid, som man verkligen behöver. Efter den första frikopplingen får man automatiskt följande CD-nyupplagor. De har alltid den senaste informationen. Frikopplingen sker bekvämt via internet, på vår gratis Hotline eller via återförsäljaren. Frikopplingsfunktioner På CD-skivan finns aktuell vägkarte-software. Dessutom erbjuder den ytterligare resehandboksinformation om varje land och trafikinformation för en dynamisk resruttplanering via TMC (i länder, som erbjuder denna service). Man kan få gatuinformation separata reseguider och vid behov trafikinformation frikopplade i vissa länder för en viss tid (se också "Förhandsvisning" i detta kapitel). C-IQ Service informerar om möjliga tillgångsfunktioner. Läs också C- IQ broschyren, som har bifogats CD-kartan. Registrera navigationssystem För att kunna frikoppla C-IQ Innehåll, måste navigationssystemet först registreras hos C-IQ Service. Registrering av systemet innefattar också ett extra stöldskydd. Om apparaten anmäls som stulen hos C-IQ Service, då ger C-IQ Service inte ut några nya frikopplingskoder för C-IQ Innehåll. För registrering av navigationssystemet behövs Navi ID. I sällsynta fall behövs också Initial ID eller kartans software-nummer. Dessa uppgifter kan avläsas enligt följande: : Tryck på NAV-knappen. Välj "C-IQ" i huvudmenyn. Välj "Navi ID". Den 8-ställiga Navi ID, den aktuella CD-kartan och navigationssystemets software-nummer visas. För avläsning av Initial ID: Placera markören på "Initial ID" och bekräfta genom att trycka på den högra vridknappen. Navi ID Navi ID: 8Q6S 7ED4 CD EUR 2003/01 NT SW ID: 0046 Z Initial ID? Via "Z"-symbolen kommer man tillbaka till föregående meny, med "?" får man hjälp för aktuellt C-IQ Tema.

18 Powered by TCPDF ( Anteckna Navi ID. Nu kan man ta kontakt med C-IQ Service och registrera systemet. 100 C-IQ INTELLIGENT CONTENT ON DEMAND Frikoppling av innehåll Efter att frikopplingskoden erhållits ska den matas in i systemet. Välj nu rätt tecken för kodens aktuella ställe genom att vrida på den högra vridknappen och bekräfta tecknet med ett tryck på vridknappen. OK Avbrott? Man kan när som helst ändra ett valfritt ställe i koden, genom att flytta markören till önskat ställe och aktivera genom att trycka på den högra vridknappen. Om koden är komplett hoppar markören automatiskt till " OK". Bekräfta genom att trycka på den högra vridknappen. Om en korrekt kod har matats in, får man information om frikopplat C-IQ för förhandsgranskning blir kan man mata in ett resmål för position, färddator eller sidan adressmanagern kan man navigationsfunktioner förblir aktiva i bakgrunden. Tryck på NAV-knappen, för att aktivera navigeringen igen. Inställningar Öppnar menyn "Inställningar". I denna meny kan man talrika inställningar för navigationen till personliga önskemål. Se sidan 125. Spel Fördriv tiden med ett av spelen som står till förfogande. (av säkerhetsskäl naturligtvis bara vid stillastående bil.) 103 Svenska NAVIGATION Inmatning av resmål Man kan lägga fast måladressen på olika sätt: Inmatning av ort, gata och gatunummer resp. korsning med hjälp av "skrivmaskinen". Se nästa sida. Ladda en adress lagrad i en personlig adressbok. Se sidan 122. Framtagning av en av de 20 sist använda måladresserna. Val av ett särskilt resmål (t.ex. hotell, bensinstation, järnvägsstation) från databanken som finns på CD-kartan. Se sidan 107. Direkt inmatning av geografiska Long-/Latitude (GPS-position), t. ex. om resmålet inte ligger vid en digitaliserad gata. Se sidan 108. Överta ett resmål ur resehandboken (finns på speciella CD-kartor). Målinmatningsmeny Välj funktionen "Knappa in resmålet" i huvudmenyn. : Menyn "Knappa in resmålet" visas. I målinmatningsmenyn står följande funktioner till förfogande: Ny adress Inmatning av land, ort, gata, gatunummer resp. korsning eller speciella inrättningar. Knappa in resmålet Ny adress Mata in adressen Senaste destinat. Info om bilens pos Mata in adressen Ladda en adress lagrad i en personlig adressbok. Senaste destinat. Framtagning av en av de tio senast använda måladresserna. Info om bilens pos Mata in en speciell inrättning, som ligger i området för den aktuella positionen (beroende på ilagd CD-karta, står hotell, restauranger, bensinstationer och rastplatser, verkstäder osv. till förfogande). Long-/ Latitude Inmatning av ett resmål med hjälp av Long-/Latitude (geografisk längd och bredd). Rese-info Om C-IQ Travel Info Innehåll (t.ex. Varta, Michelin osv.) har frikopplats, kan man söka vissa inrättningar direkt och överta dem därifrån direkt som resmål. En detaljerad information om ytterligare sökmöjligheter finns i CD-kartans Travel Info broschyr. 104 NAVIGATION Inmatning av ny adress Vid inmatning av en ny måladress får man stöd av en inmatningsassistent. Den leder en steg för steg genom alla nödvändiga uppgifter som land, ort, gata, gatunummer eller korsning och önskat resruttkriterium. : Välj "Ny adress" i målinmatningsmenyn. På displayen visas automatiskt "Stad:" och skrivmaskinsrutan, ortnamnet för senaste adressinmatningen är redan markerat. Om man vill mata in en måladress på markerade orten, välj "". Mata in ett nytt ortsnamn eller postnumret med "skrivmaskinen", Stad:W_ A...E... I....O.....U...Y...ÄÖÅ Z eller: eller: Välj -symbolen och sök upp en inmatning från databanken. Om det finns flera inmatningar i databanken med samma namn, placeras markören automatiskt på -symbolen. Välj den önskade inmatningen från listan. Bekräfta inmatningen med "". s Ändra land Det aktuella landet visas som landsbeteckning nedtill vänster i skrivmaskinsrutan vid inmatning av in Ort eller postnummer NAVIGATION ingen korsning finns hoppas detta steg över. : Efter bekräftelse av gatunamnet med "" visa inmatningsmenyn för gatunummer resp. korsning. Mata in önskat gatunummer resp. vägkorsning. I databanken har vissa gatunummerområden sammanfattats i vilka det inmatade gatunumret ligger. Navigationssystemet för dig i detta fall till området där det inmatade gatunumret är beläget. I vissa fall korrigerar navigationssystemet inmatningen. Om t.ex. gatunumret 83 har matats in, dock bara t. o.m. gatunummer 51 finns lagrat på CD-kartan, då ändrar systemet automatiskt till nummer steg: Val av resrutt Efter inmatning av alla data för måladressen kan önskat kriterium för resruttplaneringen ändras. En detaljerad beskrivning av resruttkriterium finns under "Val av resrutt" på sidan 114. Efter val av resruttkriterium går systemet vidare till guidningsskärmen och startar en resruttplanering. Inom några få sekunder ges vägledningsanvisningar. Direkt till vägledning Man kan under en inmatning med inmatningsassistenten när som helst gå direkt till vägledningen, t.ex. om vissa uppgifter om måladressen fattas (gatunummer, korsning) eller om man bara vill nå stads- resp. ortsgränsen. Gör i detta fall enligt följande: Mata i alla fall in ortsnamnet på det sätt som redan beskrivits. : Välj -symbolen på inmatningsmenyns nedre rad efter inmatningen. Vägledningsbildskärmen visas. Resruttplaneringen startar. Närmare information om vägledningen finns i avsnitt "Vägledning" på sidan NAVIGATION Speciella resmål (POI) Man kan också ange måladressen genom att välja speciella inrättningar (POI = Points of Interest) som finns lagrade i databanken. Dit kan t.ex.
