1 Tilläggsanvisning Parkoppling BMW Motorrad När du älskar att köra

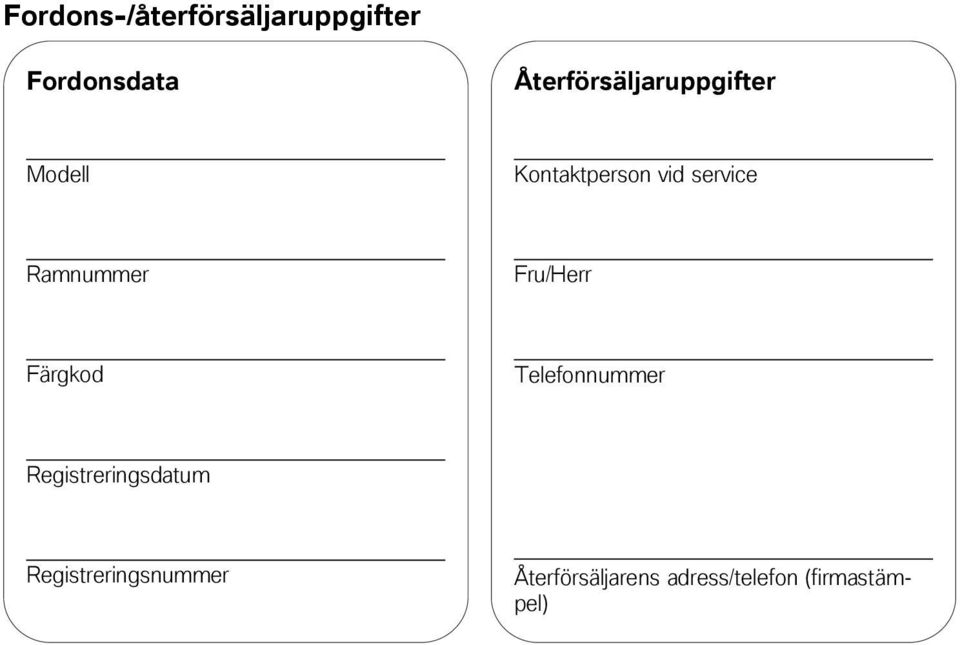

2 Fordons-/återförsäljaruppgifter Fordonsdata Återförsäljaruppgifter Modell Kontaktperson vid service Ramnummer Fru/Herr Färgkod Telefonnummer Registreringsdatum Registreringsnummer Återförsäljarens adress/telefon (firmastämpel)

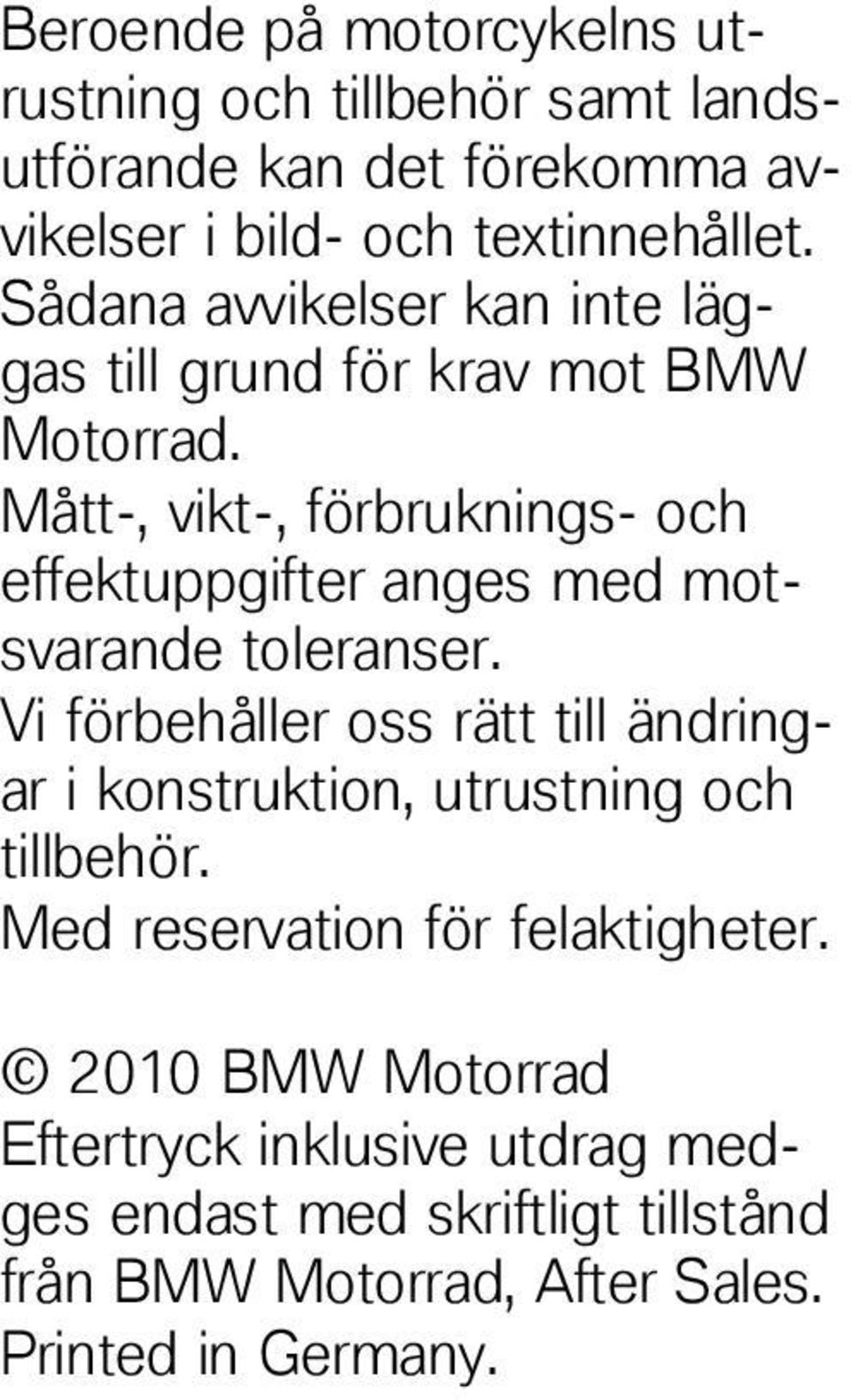

3 Beroende på motorcykelns utrustning och tillbehör samt landsutförande kan det förekomma avvikelser i bild- och textinnehållet. Sådana avvikelser kan inte läggas till grund för krav mot BMW Motorrad. Mått-, vikt-, förbruknings- och effektuppgifter anges med motsvarande toleranser. Vi förbehåller oss rätt till ändringar i konstruktion, utrustning och tillbehör. Med reservation för felaktigheter BMW Motorrad Eftertryck inklusive utdrag medges endast med skriftligt tillstånd från BMW Motorrad, After Sales. Printed in Germany.

4 BMW recommends Beställningsnr: , 1:a upplagan * * * *

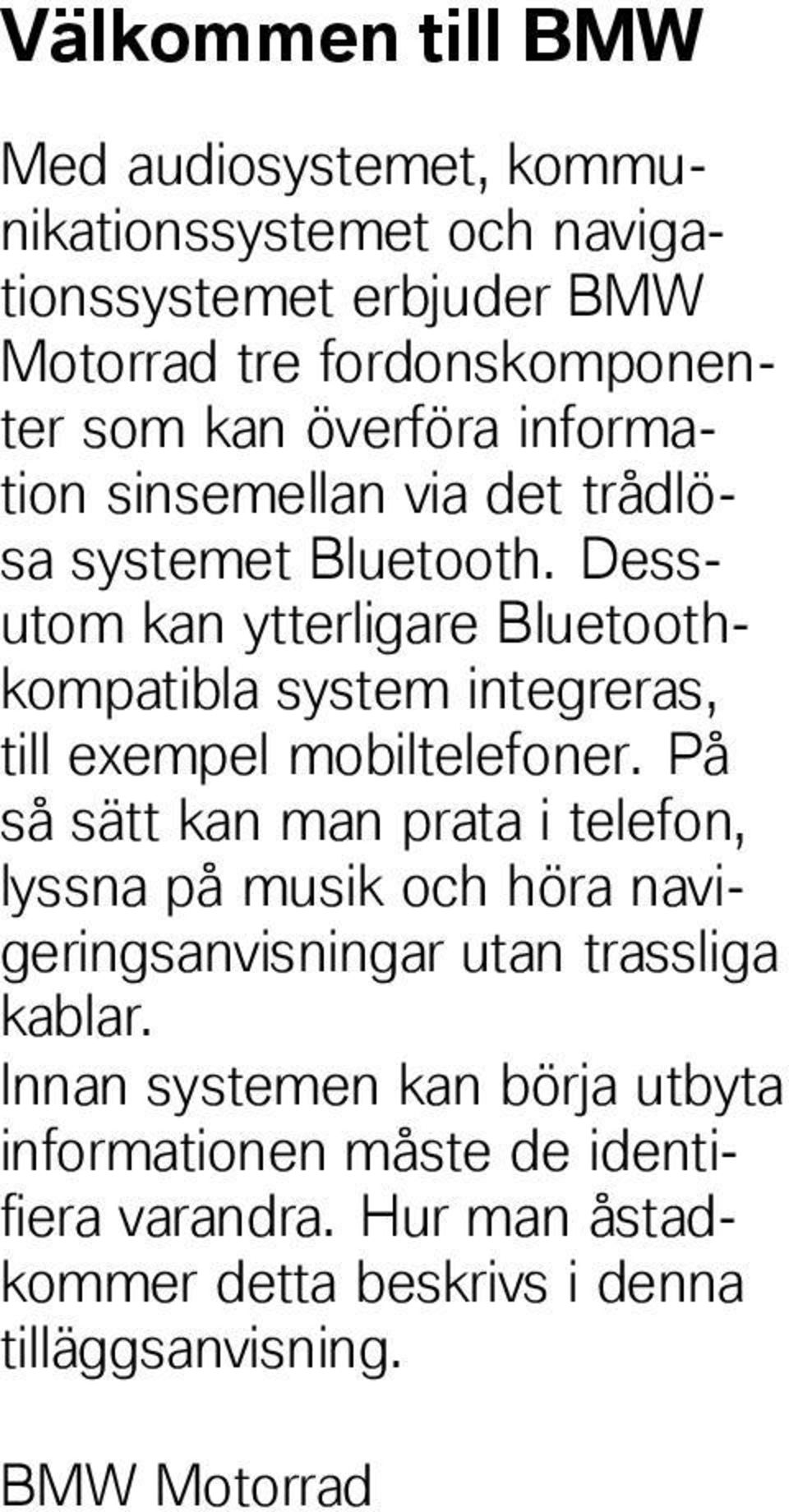

5 Välkommen till BMW Med audiosystemet, et och navigationssystemet erbjuder BMW Motorrad tre fordonskomponenter som kan överföra information sinsemellan via det trådlösa systemet Bluetooth. Dessutom kan ytterligare Bluetoothkompatibla system integreras, till exempel mobiltelefoner. På så sätt kan man prata i telefon, lyssna på musik och höra navigeringsanvisningar utan trassliga kablar. Innan systemen kan börja utbyta informationen måste de identifiera varandra. Hur man åstadkommer detta beskrivs i denna tilläggsanvisning. BMW Motorrad

6 Innehållsförteckning 1 Allmänna anvisningar... 5 Parkoppling Förkortningar och symboler Utbyggnadssteg Audiosystem - Hjälm Parkoppla audiosystem med hjälmens Utbyggnadssteg Audiosystem - Två hjälmar Parkoppla audiosystem med i hjälm Parkoppla audiosystem med i hjälm Parkoppla i hjälm 1 med i hjälm Utbyggnadssteg Audiosystem - Två hjälmar - Två mobiltelefoner Parkoppla audiosystem med i hjälm Parkoppla audiosystem med i hjälm Parkoppla i hjälm 1 med i hjälm Parkoppla i hjälm 1 med mobiltelefon Parkoppla i hjälm 2 med mobiltelefon Utbyggnadssteg Audiosystem - Hjälm - Navigationssystem - Mobiltelefon Parkoppla audiosystem med hjälmens Parkoppla navigationssystem med hjälmens Parkoppla navigationssystem med mobiltelefon Utbyggnadssteg Audiosystem - Två hjälmar - Navigationssystem - Två mobiltelefoner Parkoppla audiosystem med i hjälm Parkoppla audiosystem med i hjälm

7 Parkoppla i hjälm 1 med i hjälm Parkoppla navigationssystem med i hjälm Parkoppla navigationssystem med mobiltelefon Parkoppla i hjälm 2 med mobiltelefon

8

9 z Allmänna anvisningar Allmänna anvisningar Parkoppling Förkortningar och symboler

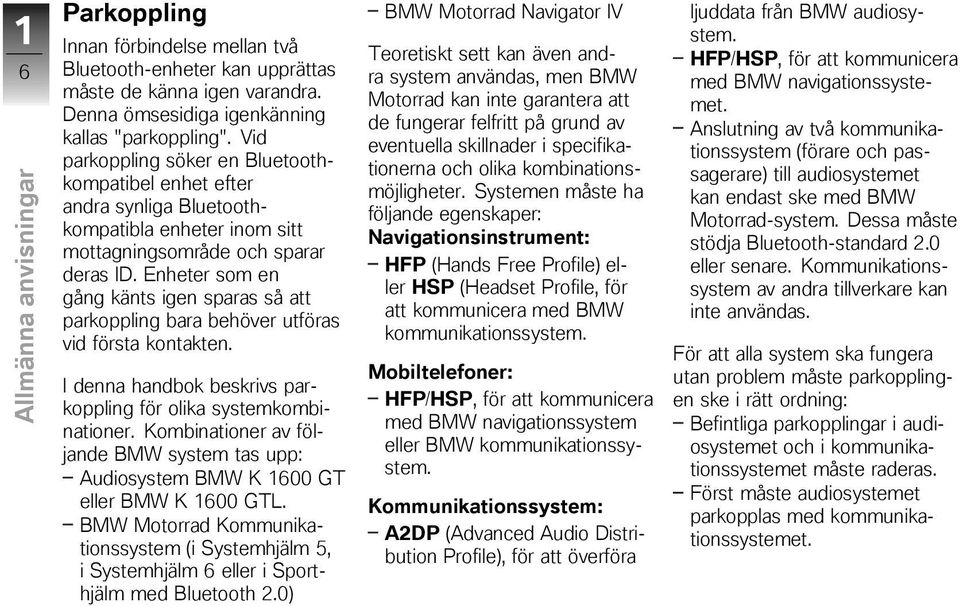

10 1 6 Allmänna anvisningar z Parkoppling Innan förbindelse mellan två Bluetooth-enheter kan upprättas måste de känna igen varandra. Denna ömsesidiga igenkänning kallas "parkoppling". Vid parkoppling söker en Bluetoothkompatibel enhet efter andra synliga Bluetoothkompatibla enheter inom sitt mottagningsområde och sparar deras ID. Enheter som en gång känts igen sparas så att parkoppling bara behöver utföras vid första kontakten. I denna handbok beskrivs parkoppling för olika systemkombinationer. Kombinationer av följande BMW system tas upp: Audiosystem BMW K 1600 GT eller BMW K 1600 GTL. BMW Motorrad Kommunikationssystem (i Systemhjälm 5, i Systemhjälm 6 eller i Sporthjälm med Bluetooth 2.0) BMW Motorrad Navigator IV Teoretiskt sett kan även andra system användas, men BMW Motorrad kan inte garantera att de fungerar felfritt på grund av eventuella skillnader i specifikationerna och olika kombinationsmöjligheter. Systemen måste ha följande egenskaper: Navigationsinstrument: HFP (Hands Free Profile) eller HSP (Headset Profile, för att kommunicera med BMW. Mobiltelefoner: HFP/HSP, för att kommunicera med BMW navigationssystem eller BMW. Kommunikationssystem: A2DP (Advanced Audio Distribution Profile), för att överföra ljuddata från BMW audiosystem. HFP/HSP, för att kommunicera med BMW navigationssystemet. Anslutning av två (förare och passagerare) till audiosystemet kan endast ske med BMW Motorrad-system. Dessa måste stödja Bluetooth-standard 2.0 eller senare. Kommunikationssystem av andra tillverkare kan inte användas. För att alla system ska fungera utan problem måste parkopplingen ske i rätt ordning: Befintliga parkopplingar i audiosystemet och i et måste raderas. Först måste audiosystemet parkopplas med et.

11 z Allmänna anvisningar Först då kan man parkoppla et med andra system eller enheter. Kommunikationssystemet från BMW Motorrad fungerar endast tillsammans med en A2DPkompatibel musikenhet. Om en annan musikenhet än audiosystemet ska kopplas till et, måste först parkopplingsinformationen för audiosystemet raderas. Anvisning gällande radioförbindelser: Bluetooth är en teknik för överföring mellan enheter som befinner sig inom samma närområde. Även om Bluetooth är konstruerat för att överföra förbindelser över korta avstånd kan störningar uppstå även i detta system. Förbindelser kan störas, få korta avbrott eller försvinna helt. I synnerhet om flera enheter ingår i ett Bluetooth-nätverk, kan en smidig överföring inte garanteras i alla situationer. Förkortningar och symboler Kännetecknar varningsanvisningar, som du ovillkorligen ska beakta - för din egen säkerhet, för andras säkerhet och för att undvika skador på din motorcykel. Särskilda anvisningar för bättre hantering vid manöver-, kontroll- och justeringsprocedurer samt underhåll av motorcykeln. Kännetecknar slutet på en anmärkning. Åtgärdsanvisning. Åtgärdsresultat. Hänvisning till en sida med fortsatt information. Betecknar slutet på tillbehörs- resp. utrustningsrelaterad information. Åtdragningsmoment Tekniskt datum 1 7

12 1 8 Allmänna anvisningar z

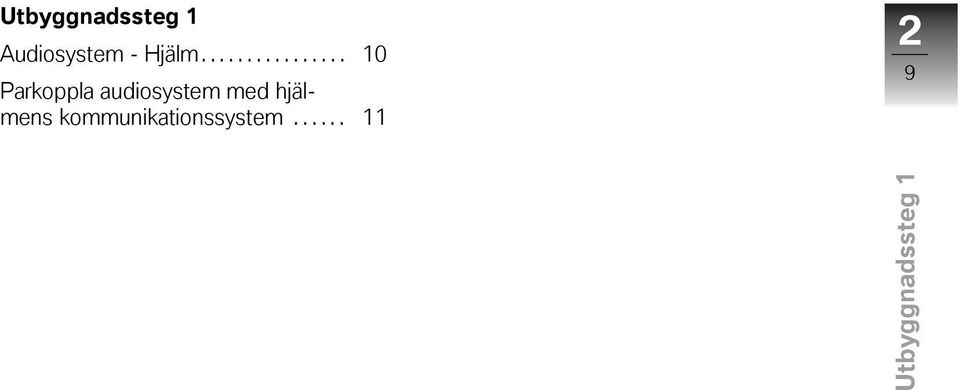

13 z Utbyggnadssteg 1 Utbyggnadssteg 1 Audiosystem - Hjälm Parkoppla audiosystem med hjälmens

14 2 10 Utbyggnadssteg 1 z Audiosystem - Hjälm Förutsättningar - Ett BMW Motorrad med Bluetooth 1.2 (parkoppling är inte möjlig med WCS- 1), med Bluetooth 2.0 eller senare. - Alla Bluetooth-kompatibla enheter i närheten resp deras Bluetooth-funktion måste vara frånkopplade (använd ev sökfunktionen i en mobiltelefon eller ett navigationssystem för att kontrollera om okända Bluetooth-enheter syns).

15 z Utbyggnadssteg 1 Parkoppla audiosystem med hjälmens Tillkoppling av audiosystem Koppla till tändningen. Radera parkopplingsposter Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Koppla till et 2 11 Om audiosystemet inte kopplas till automatiskt: tryck på ONknappen. Välj Unpair all och Confirm för att radera parkopplingsposterna. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund.

16 2 12 Radera parkopplingsposter i Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka Göra synligt Utbyggnadssteg 1 z Håll knapp 1 och knapp 2 nedtryckta samtidigt. Om raderingen har utförts lyser den gröna LEDn 6 en kort stund och övergår sedan till att blinka sakta för att indikera driftsberedskap. Dessutom hörs en hög bekräftelseton. måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 och knapp 3 i hjälmen nedtryckta samtidigt, tills blinkhastigheten för den gröna LEDn 6 har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund.

17 z Utbyggnadssteg 1 Söka Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Frånkoppling av audiosystem 2 13 VäljPairhelmet1för att upprätta anslutning till förarhjälmen. Audiosystemet söker efter synliga Bluetooth-kompatibla enheter, på displayen visas Searching. Därefter visas alla hittade enheter. BMW Motorrad visas med BMW_HE... Välj för att upprätta anslutning. Connecting visas. Om parkopplingen lyckades, visas Successful. Koppla ifrån tändningen eller tryck på ON-knappen vid tillkopplad tändning.

18 2 14 Koppla ifrån et Upprätta förbindelse igen Parkopplingen av audiosystemet med et lyckades, men ingen förbindelse upprättades: Utbyggnadssteg 1 z Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Koppla till system Koppla till alla inblandade system. Systemen identifierar varandra, inga ytterligare åtgärder behövs. Tryck på ON-knappen två gånger i följd (inte för snabbt), så att anslutningen mellan systemen upprättas igen. I stället för att upprätta en förbindelse med audiosystemet, kan man trycka på knappen 2 i et två gånger i snabb följd, så att förbindelsen mellan systemen upprättas igen.

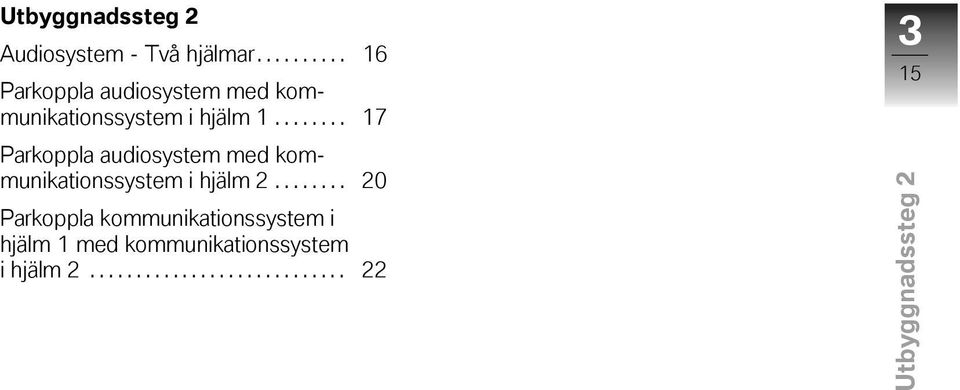

19 z Utbyggnadssteg 2 Utbyggnadssteg 2 Audiosystem - Två hjälmar Parkoppla audiosystem med i hjälm Parkoppla audiosystem med i hjälm Parkoppla i hjälm 1 med i hjälm

20 3 16 Utbyggnadssteg 2 z Audiosystem - Två hjälmar Förutsättningar - Två hjälmar med BMW Motorrad med Bluetooth 2.0 eller senare (parkoppling är inte möjligt med Bluetooth 1.2). - Alla Bluetooth-kompatibla enheter i närheten resp deras Bluetooth-funktion måste vara frånkopplade (använd ev sökfunktionen i en mobiltelefon eller ett navigationssystem för att kontrollera om okända Bluetooth-enheter syns).

21 z Utbyggnadssteg 2 Parkoppla audiosystem med i hjälm 1 Tillkoppling av audiosystem Koppla till tändningen. Radera parkopplingsposter Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Koppla till i hjälm Om audiosystemet inte kopplas till automatiskt: tryck på ONknappen. Välj Unpair all och Confirm för att radera parkopplingsposterna. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund.

22 3 18 Radera parkopplingsposter i et i hjälm 1 Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka Göra i hjälm 1 synligt Utbyggnadssteg 2 z Håll knapp 1 och knapp 2 nedtryckta samtidigt. Om raderingen har utförts lyser den gröna LEDn 6 en kort stund och övergår sedan till att blinka sakta för att indikera driftsberedskap. Dessutom hörs en hög bekräftelseton. måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 och knapp 3 i hjälm 1 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund.

23 z Utbyggnadssteg 2 Söka för hjälm 1 Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Koppla ifrån i hjälm VäljPairhelmet1för att upprätta anslutning till förarhjälmen. Audiosystemet söker efter synliga Bluetooth-kompatibla enheter, på displayen visas Searching. Därefter visas alla hittade enheter. BMW Motorrad visas med BMW_HE... Välj för att upprätta anslutning. Connecting visas. Om parkopplingen lyckades, visas Successful. Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger.

24 3 20 Utbyggnadssteg 2 z Parkoppla audiosystem med i hjälm 2 Koppla till i hjälm 2 Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Radera parkopplingsposter i et i hjälm 2 ra driftsberedskap. Dessutom hörs en hög bekräftelseton. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Håll knapp 1 och knapp 2 nedtryckta samtidigt. Om raderingen har utförts lyser den gröna LEDn 6 en kort stund och övergår sedan till att blinka sakta för att indike-

25 z Utbyggnadssteg 2 Göra i hjälm 2 synligt Söka för hjälm 2 Öppna menyn Settings och välj menyalternativet Audio - BT pairing Håll knapp 2 och knapp 3 i hjälm 2 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. VäljPairhelmet2för att upprätta anslutning till passagerarhjälmen. Audiosystemet söker efter synliga Bluetooth-kompatibla enheter, på displayen visas Searching. Därefter visas alla hittade enheter. BMW Motorrad visas med BMW_HE... Välj för att upprätta anslutning. Connecting visas. Om parkopplingen lyckades, visas Successful.

26 3 22 Utbyggnadssteg 2 z Frånkoppling av audiosystem Koppla ifrån tändningen eller tryck på ON-knappen vid tillkopplad tändning. Parkoppla i hjälm 1 med i hjälm 2 Koppla till i hjälm 1 Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt.

27 z Utbyggnadssteg 2 Göra i hjälm 2 synligt Söka för hjälm Håll knapp 2 och knapp 3 i hjälm 2 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. Håll knapp 2 och knapp 3 i hjälm 1 nedtryckta tills blinkhastigheten för den gröna LEDn 6 har ökat två gånger (blinkningar på 4 Hz). Nu söker et i hjälm 1 i max 15 sekunder efter en annan synlig hjälm, den gröna LEDn 6 blinkar fyra gånger per sekund. Den gröna LEDn på den avsökande hjälmen 2 blinkar dubbelt så snabbt som den gröna LEDn på den synliga hjälmen 1. Om parkopplingen fungerar lyser de gröna LEDerna i båda hjälmarna konstant i en sekund och samtalsförbindelsen upprättas. Dessutom hörs en hög bekräftelsesignal i båda hjälmarna.

28 3 24 Koppla ifrån i hjälm 1 Koppla ifrån i hjälm 2 Upprätta förbindelse igen Parkopplingen av audiosystemet med et lyckades, men ingen förbindelse upprättades: Utbyggnadssteg 2 z Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Koppla till system Koppla till alla inblandade system. Systemen identifierar varandra, inga ytterligare åtgärder behövs. Tryck på ON-knappen två gånger i följd (inte för snabbt), så att anslutningen mellan systemen upprättas igen.

29 z Utbyggnadssteg I stället för att upprätta en förbindelse med audiosystemet, kan man trycka på knappen 2 i et två gånger i snabb följd, så att förbindelsen mellan systemen upprättas igen.

30 3 26 Utbyggnadssteg 2 z

31 z Utbyggnadssteg 3 Utbyggnadssteg 3 Audiosystem - Två hjälmar - Två mobiltelefoner Parkoppla audiosystem med i hjälm Parkoppla audiosystem med i hjälm Parkoppla i hjälm 1 med i hjälm Parkoppla i hjälm 1 med mobiltelefon Parkoppla i hjälm 2 med mobiltelefon

32 4 28 Utbyggnadssteg 3 z Audiosystem - Två hjälmar - Två mobiltelefoner Förutsättningar - Två hjälmar med BMW Motorrad med Bluetooth 2.0 eller senare (parkoppling är inte möjligt med Bluetooth 1.2). - Alla Bluetooth-kompatibla enheter i närheten resp deras Bluetooth-funktion måste vara frånkopplade (använd ev sökfunktionen i en mobiltelefon eller ett navigationssystem för att kontrollera om okända Bluetooth-enheter syns).

33 z Utbyggnadssteg 3 Parkoppla audiosystem med i hjälm 1 Tillkoppling av audiosystem Koppla till tändningen. Radera parkopplingsposter Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Koppla till i hjälm Om audiosystemet inte kopplas till automatiskt: tryck på ONknappen. Välj Unpair all och Confirm för att radera parkopplingsposterna. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund.

34 4 30 Radera parkopplingsposter i et i hjälm 1 Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka Göra i hjälm 1 synligt Utbyggnadssteg 3 z Håll knapp 1 och knapp 2 nedtryckta samtidigt. Om raderingen har utförts lyser den gröna LEDn 6 en kort stund och övergår sedan till att blinka sakta för att indikera driftsberedskap. Dessutom hörs en hög bekräftelseton. måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 och knapp 3 i hjälm 1 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund.

35 z Utbyggnadssteg 3 Söka för hjälm 1 Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Koppla ifrån i hjälm VäljPairhelmet1för att upprätta anslutning till förarhjälmen. Audiosystemet söker efter synliga Bluetooth-kompatibla enheter, på displayen visas Searching. Därefter visas alla hittade enheter. BMW Motorrad visas med BMW_HE... Välj för att upprätta anslutning. Connecting visas. Om parkopplingen lyckades, visas Successful. Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger.

36 4 32 Utbyggnadssteg 3 z Parkoppla audiosystem med i hjälm 2 Koppla till i hjälm 2 Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Radera parkopplingsposter i et i hjälm 2 ra driftsberedskap. Dessutom hörs en hög bekräftelseton. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Håll knapp 1 och knapp 2 nedtryckta samtidigt. Om raderingen har utförts lyser den gröna LEDn 6 en kort stund och övergår sedan till att blinka sakta för att indike-

37 z Utbyggnadssteg 3 Göra i hjälm 2 synligt Söka för hjälm 2 Öppna menyn Settings och välj menyalternativet Audio - BT pairing Håll knapp 2 och knapp 3 i hjälm 2 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. VäljPairhelmet2för att upprätta anslutning till passagerarhjälmen. Audiosystemet söker efter synliga Bluetooth-kompatibla enheter, på displayen visas Searching. Därefter visas alla hittade enheter. BMW Motorrad visas med BMW_HE... Välj för att upprätta anslutning. Connecting visas. Om parkopplingen lyckades, visas Successful.

38 4 34 Utbyggnadssteg 3 z Frånkoppling av audiosystem Koppla ifrån tändningen eller tryck på ON-knappen vid tillkopplad tändning. Parkoppla i hjälm 1 med i hjälm 2 Koppla till i hjälm 1 Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt.

39 z Utbyggnadssteg 3 Göra i hjälm 2 synligt Söka för hjälm Håll knapp 2 och knapp 3 i hjälm 2 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. Håll knapp 2 och knapp 3 i hjälm 1 nedtryckta tills blinkhastigheten för den gröna LEDn 6 har ökat två gånger (blinkningar på 4 Hz). Nu söker et i hjälm 1 i max 15 sekunder efter en annan synlig hjälm, den gröna LEDn 6 blinkar fyra gånger per sekund. Den gröna LEDn på den avsökande hjälmen 2 blinkar dubbelt så snabbt som den gröna LEDn på den synliga hjälmen 1. Om parkopplingen fungerar lyser de gröna LEDerna i båda hjälmarna konstant i en sekund och samtalsförbindelsen upprättas. Dessutom hörs en hög bekräftelsesignal i båda hjälmarna.

40 4 36 Koppla ifrån i hjälm 1 Koppla ifrån i hjälm 2 Parkoppla i hjälm 1 med mobiltelefon 1 Utbyggnadssteg 3 z Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Koppla till i hjälm 1 Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt.

41 z Utbyggnadssteg 3 Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Koppla till mobiltelefon 1 Koppla till mobiltelefon 1. Koppla till Bluetooth-funktion i mobiltelefon 1. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Göra i hjälm 1 synligt Håll knapp 2 och knapp 3 i hjälm 1 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. Söka för hjälm 1 Låt mobiltelefon 1 söka efter Bluetooth-enheter. Mobiltelefon 1 visar en lista över hittade (och ev redan sparade) Bluetooth-enheter. Kommunikationssystemet visas som Headset med beteckningen BMW_HELMET_II_xxxx, där "xxxx" står för ID-numret. Välja för hjälm 1. Ange ID "0000" för hjälmen när detta begärs på mobiltelefonens display. Parkopplingen bekräftas av mobiltelefonen. Beroende på mobiltelefonen måste man dessutom bekräfta ett automatiskt upprättande av förbindelsen eller göra en avslutande, generell bekräftelse. 4 37

42 4 38 Utbyggnadssteg 3 z Koppla ifrån mobiltelefon 1 Koppla ifrån mobiltelefon 1 resp dess synlighet. Koppla ifrån i hjälm 1 Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Parkoppla i hjälm 2 med mobiltelefon 2 Koppla till i hjälm 2 Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Koppla till mobiltelefon 2 Koppla till mobiltelefon 2. Koppla till Bluetooth-funktioner i mobiltelefon 2. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först.

43 z Utbyggnadssteg 3 Göra i hjälm 2 synligt Håll knapp 2 och knapp 3 i hjälm 2 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. Söka för hjälm 2 Låt mobiltelefon 2 söka efter Bluetooth-enheter. Mobiltelefon 2 visar en lista över hittade (och ev redan sparade) Bluetooth-enheter. Kommunikationssystemet visas som Headset med beteckningen BMW_HELMET_II_xxxx, där "xxxx" står för ID-numret. Välja för hjälm 2. Ange ID "0000" för hjälmen när detta begärs på mobiltelefonens display. Parkopplingen bekräftas av mobiltelefonen. Beroende på mobiltelefonen måste man dessutom bekräfta ett automatiskt upprättande av förbindelsen eller göra en avslutande, generell bekräftelse. Koppla ifrån i hjälm 2 Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Koppla till system Koppla till alla inblandade system. Systemen identifierar varandra, inga ytterligare åtgärder behövs. 4 39

44 4 40 Upprätta förbindelse igen Parkopplingen av audiosystemet med et lyckades, men ingen förbindelse upprättades: Utbyggnadssteg 3 z Tryck på ON-knappen två gånger i följd (inte för snabbt), så att anslutningen mellan systemen upprättas igen. I stället för att upprätta en förbindelse med audiosystemet, kan man trycka på knappen 2 i et två gånger i snabb följd, så att förbindelsen mellan systemen upprättas igen.

45 z Utbyggnadssteg 4 Utbyggnadssteg 4 Audiosystem - Hjälm - Navigationssystem - Mobiltelefon Parkoppla audiosystem med hjälmens Parkoppla navigationssystem med hjälmens Parkoppla navigationssystem med mobiltelefon

46 5 42 Utbyggnadssteg 4 z Audiosystem - Hjälm - Navigationssystem - Mobiltelefon Förutsättningar - En hjälm med BMW Motorrad med Bluetooth 2.0 eller senare (parkoppling är inte möjlig med Bluetooth 1.2). - Alla Bluetooth-kompatibla enheter i närheten resp deras Bluetooth-funktion måste vara frånkopplade (använd ev sökfunktionen i en mobiltelefon eller ett navigationssystem för att kontrollera om okända Bluetooth-enheter syns).

47 z Utbyggnadssteg 4 Parkoppla audiosystem med hjälmens Tillkoppling av audiosystem Koppla till tändningen. Radera parkopplingsposter Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Koppla till et 5 43 Om audiosystemet inte kopplas till automatiskt: tryck på ONknappen. Välj Unpair all och Confirm för att radera parkopplingsposterna. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund.

48 5 44 Radera parkopplingsposter i Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka Göra synligt Utbyggnadssteg 4 z Håll knapp 1 och knapp 2 nedtryckta samtidigt. Om raderingen har utförts lyser den gröna LEDn 6 en kort stund och övergår sedan till att blinka sakta för att indikera driftsberedskap. Dessutom hörs en hög bekräftelseton. måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 och knapp 3 i hjälmen nedtryckta samtidigt, tills blinkhastigheten för den gröna LEDn 6 har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund.

49 z Utbyggnadssteg 4 Söka Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Frånkoppling av audiosystem 5 45 VäljPairhelmet1för att upprätta anslutning till förarhjälmen. Audiosystemet söker efter synliga Bluetooth-kompatibla enheter, på displayen visas Searching. Därefter visas alla hittade enheter. BMW Motorrad visas med BMW_HE... Välj för att upprätta anslutning. Connecting visas. Om parkopplingen lyckades, visas Successful. Koppla ifrån tändningen eller tryck på ON-knappen vid tillkopplad tändning.

50 5 46 Utbyggnadssteg 4 z Koppla ifrån et Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Parkoppla navigationssystem med hjälmens Koppla till et Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först.

51 z Utbyggnadssteg 4 Göra synligt Håll knapp 2 och knapp 3 i hjälmen nedtryckta samtidigt, tills blinkhastigheten för den gröna LEDn 6 har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. Söka hjälmens Koppla till navigationssystem. Gå till menyn "Verktyg" - "Inställningar" - "Bluetooth" och välj alternativet "Aktiverad". Gå till menyn "Audio", välj alternativet "Lägg till" och bekräfta med "OK". Navigationssystemet söker efter ett synligt i 60 sekunder. Navigationssystemet visar en lista över hittade Bluetoothenheter. Kommunikationssystemet visas som Headset med beteckningen BMW_HELMET_II_xxxx, där "xxxx" står för ID-numret. Välj och bekräfta med "OK". Navigationssystemet bekräftar att det upprättat förbindelse med hjälmen. Koppla ifrån et Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. 5 47

52 5 48 Utbyggnadssteg 4 z Parkoppla navigationssystem med mobiltelefon Göra mobiltelefon synlig Koppla till mobiltelefon. Koppla till Bluetooth-funktion i mobiltelefonen. Göra mobiltelefonen synlig för andra Bluetooth-enheter. Söka mobiltelefon Koppla till navigationssystem. Gå till menyn "Verktyg" - "Inställningar" - "Bluetooth" och välj alternativet "Aktiverad". Gå till menyn "Telefon", välj alternativet "Lägg till" och bekräfta med "OK". Navigationssystemet söker efter en synlig mobiltelefon i 60 sekunder. Navigationssystemet visar en lista över hittade Bluetoothenheter. Mobiltelefonens Bluetooth-ID finns sparat i mobiltelefonen. Välj mobiltelefonen och bekräfta med "OK". I navigatorns fönster visas "Försöker ansluta till Bluetoothenhet. Bluetooth-ID: 1234". Ange ID "1234" för navigationssystemet när det begärs på mobiltelefonens display. Parkopplingen bekräftas av mobiltelefonen. Beroende på mobiltelefonen måste man dessutom bekräfta ett automatiskt upprättande av förbindelsen eller göra en avslutande, generell bekräftelse. Koppla ifrån navigationssystemet Koppla ifrån navigationssystemet. Dölja mobiltelefon Koppla ifrån mobiltelefonens synlighet för andra Bluetoothenheter när parkopplingen har upprättats. Koppla till system Koppla till alla inblandade system. Systemen identifierar varandra, inga ytterligare åtgärder behövs. Upprätta förbindelse igen Parkopplingen av audiosystemet med et lyckades, men ingen förbindelse upprättades:

53 z Utbyggnadssteg 4 i et två gånger i snabb följd, så att förbindelsen mellan systemen upprättas igen Tryck på ON-knappen två gånger i följd (inte för snabbt), så att anslutningen mellan systemen upprättas igen. I stället för att upprätta en förbindelse med audiosystemet, kan man trycka på knappen 2

54 5 50 Utbyggnadssteg 4 z

55 z Utbyggnadssteg 5 Utbyggnadssteg 5 Audiosystem - Två hjälmar - Navigationssystem - Två mobiltelefoner Parkoppla audiosystem med i hjälm Parkoppla audiosystem med i hjälm Parkoppla i hjälm 1 med i hjälm Parkoppla navigationssystem med i hjälm Parkoppla navigationssystem med mobiltelefon Parkoppla i hjälm 2 med mobiltelefon

56 6 52 Utbyggnadssteg 5 z Audiosystem - Två hjälmar - Navigationssystem - Två mobiltelefoner Förutsättningar - Två hjälmar med BMW Motorrad med Bluetooth 2.0 eller senare (parkoppling är inte möjlig med Bluetooth 1.2). - Alla Bluetooth-kompatibla enheter i närheten resp deras Bluetooth-funktion måste vara frånkopplade (använd ev sökfunktionen i en mobiltelefon eller ett navigationssystem för att kontrollera om okända Bluetooth-enheter syns).

57 z Utbyggnadssteg 5 Parkoppla audiosystem med i hjälm 1 Tillkoppling av audiosystem Koppla till tändningen. Radera parkopplingsposter Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Koppla till i hjälm Om audiosystemet inte kopplas till automatiskt: tryck på ONknappen. Välj Unpair all och Confirm för att radera parkopplingsposterna. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund.

58 6 54 Radera parkopplingsposter i et i hjälm 1 Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka Göra i hjälm 1 synligt Utbyggnadssteg 5 z Håll knapp 1 och knapp 2 nedtryckta samtidigt. Om raderingen har utförts lyser den gröna LEDn 6 en kort stund och övergår sedan till att blinka sakta för att indikera driftsberedskap. Dessutom hörs en hög bekräftelseton. måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 och knapp 3 i hjälm 1 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund.

59 z Utbyggnadssteg 5 Söka för hjälm 1 Öppna menyn Settings och välj menyalternativet Audio - BT pairing. Koppla ifrån i hjälm VäljPairhelmet1för att upprätta anslutning till förarhjälmen. Audiosystemet söker efter synliga Bluetooth-kompatibla enheter, på displayen visas Searching. Därefter visas alla hittade enheter. BMW Motorrad visas med BMW_HE... Välj för att upprätta anslutning. Connecting visas. Om parkopplingen lyckades, visas Successful. Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger.

60 6 56 Utbyggnadssteg 5 z Parkoppla audiosystem med i hjälm 2 Koppla till i hjälm 2 Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Radera parkopplingsposter i et i hjälm 2 ra driftsberedskap. Dessutom hörs en hög bekräftelseton. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Håll knapp 1 och knapp 2 nedtryckta samtidigt. Om raderingen har utförts lyser den gröna LEDn 6 en kort stund och övergår sedan till att blinka sakta för att indike-

61 z Utbyggnadssteg 5 Göra i hjälm 2 synligt Söka för hjälm 2 Öppna menyn Settings och välj menyalternativet Audio - BT pairing Håll knapp 2 och knapp 3 i hjälm 2 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. VäljPairhelmet2för att upprätta anslutning till passagerarhjälmen. Audiosystemet söker efter synliga Bluetooth-kompatibla enheter, på displayen visas Searching. Därefter visas alla hittade enheter. BMW Motorrad visas med BMW_HE... Välj för att upprätta anslutning. Connecting visas. Om parkopplingen lyckades, visas Successful.

62 6 58 Utbyggnadssteg 5 z Frånkoppling av audiosystem Koppla ifrån tändningen eller tryck på ON-knappen vid tillkopplad tändning. Parkoppla i hjälm 1 med i hjälm 2 Koppla till i hjälm 1 Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt.

63 z Utbyggnadssteg 5 Göra i hjälm 2 synligt Söka för hjälm Håll knapp 2 och knapp 3 i hjälm 2 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. Håll knapp 2 och knapp 3 i hjälm 1 nedtryckta tills blinkhastigheten för den gröna LEDn 6 har ökat två gånger (blinkningar på 4 Hz). Nu söker et i hjälm 1 i max 15 sekunder efter en annan synlig hjälm, den gröna LEDn 6 blinkar fyra gånger per sekund. Den gröna LEDn på den avsökande hjälmen 2 blinkar dubbelt så snabbt som den gröna LEDn på den synliga hjälmen 1. Om parkopplingen fungerar lyser de gröna LEDerna i båda hjälmarna konstant i en sekund och samtalsförbindelsen upprättas. Dessutom hörs en hög bekräftelsesignal i båda hjälmarna.

64 6 60 Koppla ifrån i hjälm 1 Koppla ifrån i hjälm 2 Parkoppla navigationssystem med i hjälm 1 Utbyggnadssteg 5 z Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Koppla till i hjälm 1 Håll knapp 2 intryckt tills en hög bekräftelseton hörs och den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt.

65 z Utbyggnadssteg 5 Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Göra i hjälm 1 synligt Håll knapp 2 och knapp 3 i hjälm 1 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna LEDn blinkar två gånger per sekund. Söka för hjälm 1 Koppla till navigationssystem. Gå till menyn "Verktyg" - "Inställningar" - "Bluetooth" och välj alternativet "Aktiverad". Gå till menyn "Audio", välj alternativet "Lägg till" och bekräfta med "OK". Navigationssystemet söker efter ett synligt i 60 sekunder. Navigationssystemet visar en lista över hittade (och ev redan sparade) Bluetooth-enheter. Kommunikationssystemet visas som Headset med beteckningen BMW_HELMET_II_xxxx, där "xxxx" står för ID-numret. Välj och bekräfta med "OK". 6 61

66 6 62 Utbyggnadssteg 5 z Navigationssystemet bekräftar att det upprättat förbindelse med hjälmen. Koppla ifrån i hjälm 1 Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Parkoppla navigationssystem med mobiltelefon 1 Göra mobiltelefon 1 synlig Koppla till mobiltelefon 1. Koppla till Bluetooth-funktioner i mobiltelefon 1. Göra mobiltelefon 1 synlig för andra Bluetooth-enheter. Söka mobiltelefon 1 Gå till menyn "Verktyg" - "Inställningar" - "Bluetooth" och välj alternativet "Aktiverad". Gå till menyn "Telefon", välj alternativet "Lägg till" och bekräfta med "OK". Navigationssystemet söker efter en synlig mobiltelefon i 60 sekunder. Navigationssystemet visar en lista över hittade Bluetoothenheter. Mobiltelefonens Bluetooth-ID finns sparat i mobiltelefonen. Välj mobiltelefon 1 och bekräfta med "OK". I navigatorns fönster visas "Försöker ansluta till Bluetoothenhet. Bluetooth-ID: 1234". Ange ID "1234" för navigationssystemet när det begärs på mobiltelefonens display. Parkopplingen bekräftas av mobiltelefonen. Beroende på mobiltelefonen måste man dessutom bekräfta ett automatiskt upprättande av förbindelsen eller göra en avslutande, generell bekräftelse. Koppla ifrån navigationssystemet Koppla ifrån navigationssystemet.

67 z Utbyggnadssteg 5 Dölja mobiltelefon 1 Koppla ifrån synligheten för mobiltelefon 1 för andra Bluetooth-enheter. Parkoppla i hjälm 2 med mobiltelefon 2 Koppla till i hjälm 2 den gröna LEDn 6 börjar blinka. Kommunikationssystemet initieras, den gröna LEDn blinkar långsamt. Därefter går et in i driftklart läge - den gröna LEDn blinkar en gång per sekund. Koppla till mobiltelefon 2 Koppla till mobiltelefon 2. Koppla till Bluetooth-funktioner i mobiltelefon 2. BMW Motorrad rekommenderar att man läser igenom dessa åtgärder först. Göra i hjälm 2 synligt 6 63 Håll knapp 2 intryckt tills en hög bekräftelseton hörs och Tidsmässig begränsning De båda följande åtgärderna Göra synligt Söka måste ske inom 60 sekunder. De måste därför utföras direkt efter varandra. Håll knapp 2 och knapp 3 i hjälm 2 nedtryckta tills den gröna LEDns 6 blinkhastighet har ökat en gång (blinkningar på 2 Hz). Nu är hjälmens synligt för andra Bluetooth-enheter, den gröna

68 6 64 Utbyggnadssteg 5 z LEDn blinkar två gånger per sekund. Söka för hjälm 2 Låt mobiltelefon 2 söka efter Bluetooth-enheter. Mobiltelefon 2 visar en lista över hittade (och ev redan sparade) Bluetooth-enheter. Kommunikationssystemet visas som Headset med beteckningen BMW_HELMET_II_xxxx, där "xxxx" står för ID-numret. Välja för hjälm 2. Ange ID "0000" för hjälmen när detta begärs på mobiltelefonens display. Parkopplingen bekräftas av mobiltelefonen. Beroende på mobiltelefonen måste man dessutom bekräfta ett automatiskt upprättande av förbindelsen eller göra en avslutande, generell bekräftelse. Koppla ifrån i hjälm 2 Håll knapp 2 intryckt tills en djup bekräftelseton hörs och den röda LEDn 4 börjar blinka. Kommunikationssystemet slås av och den röda LEDn blinkar tre gånger. Koppla till system Koppla till alla inblandade system. Systemen identifierar varandra, inga ytterligare åtgärder behövs. Upprätta förbindelse igen Parkopplingen av audiosystemet med et lyckades, men ingen förbindelse upprättades: Tryck på ON-knappen två gånger i följd (inte för snabbt), så att anslutningen mellan systemen upprättas igen.

69 z Utbyggnadssteg I stället för att upprätta en förbindelse med audiosystemet, kan man trycka på knappen 2 i et två gånger i snabb följd, så att förbindelsen mellan systemen upprättas igen.
