Britta Eklund Institutionen för tillämpad miljövetenskap, ITM Stockholm Universitet

Transkript

1 Britta Eklund Institutionen för tillämpad miljövetenskap, ITM Stockholm Universitet

2 Miljömål 4 och 10 Giftfri miljö Hav i balans samt levande kust och skärgård , Eklund, Britta, ITM

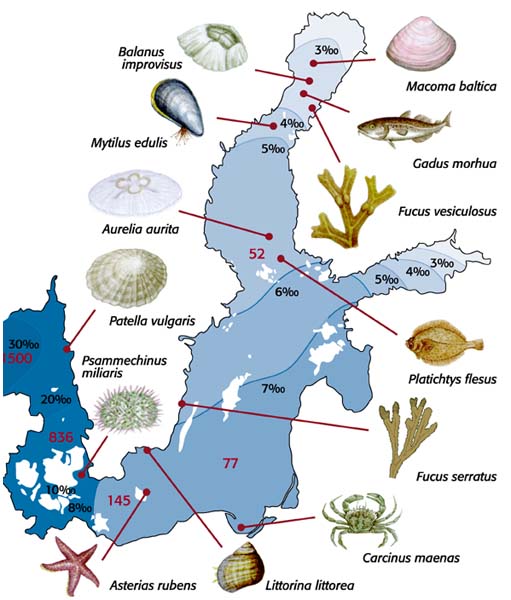

3 Östersjön Låg salthalt Låg biodiversitet Hög känslighet Particular Sensitive Sea Area (PSSA) in 2004

4 Grunda vikar är viktiga lekoch föryngringsplatser

5

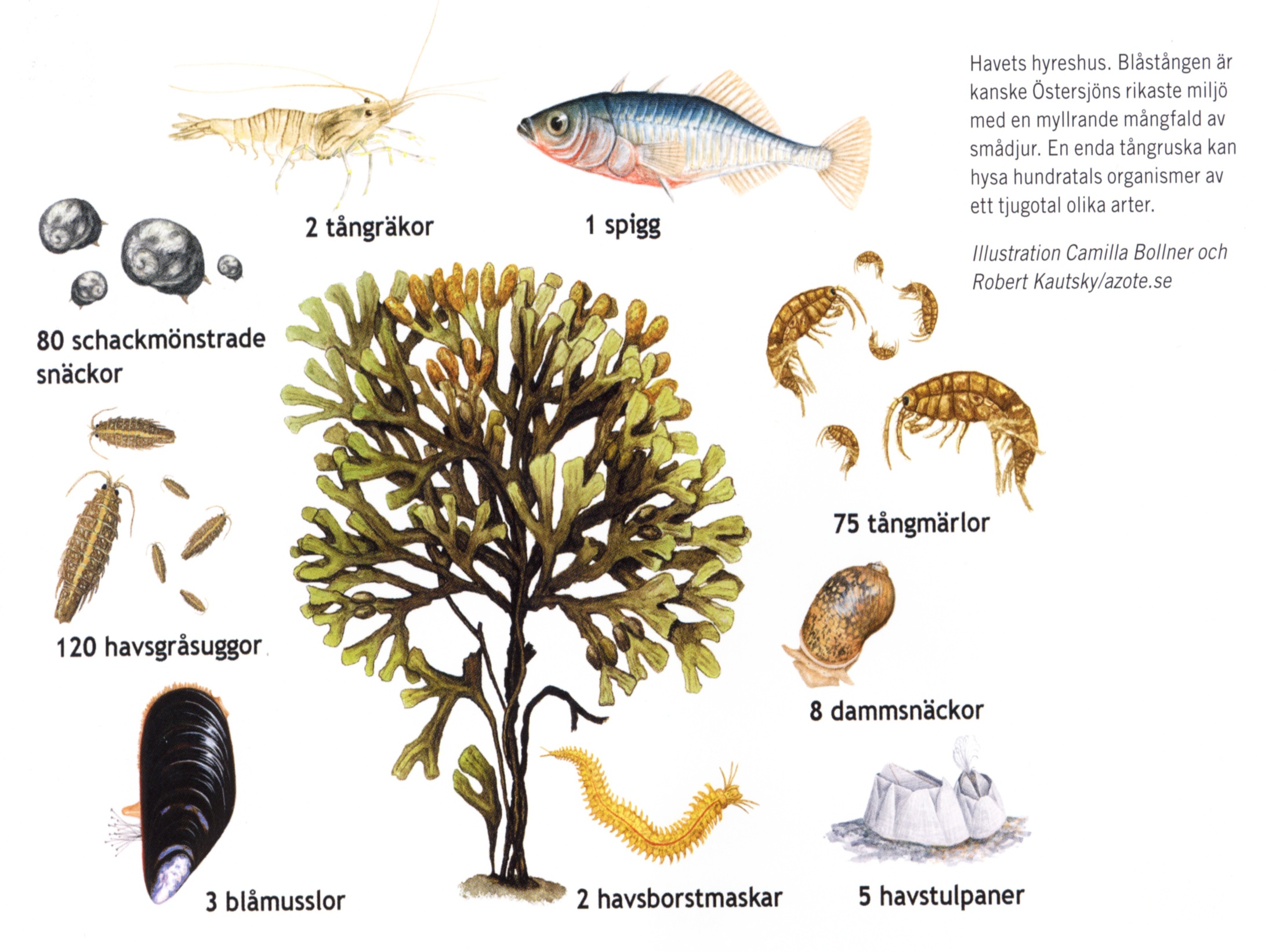

6 Upp till 1000 organismer i en blåstångsplanta

7

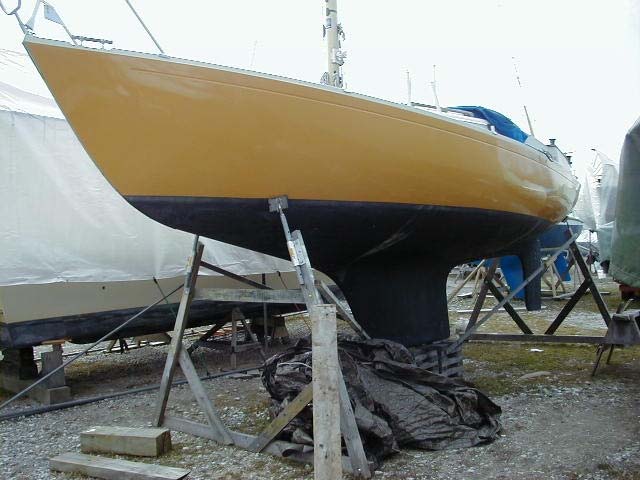

8 Giftläckande båtbottenfärger används för att förhindra att organismer sätter sig fast på båtskrovet.

9 Historik båtbottenfärger för fritidsbåtar 1989 TBT förbjuds för fritidsbåtar 1992 Förbud av diuron och isotiazolin, samt mer restriktiv användning av koppar 1998 Existerande koppar- och irgarolbaserade färger ej längre tillåtna för användning på fritidsbåtar på ostkusten. Lägre läckagehalter är tillåtna på västkusten 2001 Beslutet från 1998 börjar gälla fullt ut , Eklund, Britta, ITM

10 tri-butyl tennn (TBT) Påverkar även icke-mål organismer Deformationer , Eklund, Britta, ITM Imposex , Eklund, Britta, ITM

11 Reglering av TBT 1989 TBT förbjudet för båtar < 25 m 2003 TBT förbud även för fartyg > 25 m 2008, 1 Jan Inga fartyg får anlöpa europeiska hamnar om de är målade med TBT-färg 2008, Globalt förbud av TBT (IMO) Sept , Eklund, Britta, ITM

12 Hur ser det ut i våra omgivningar idag? I hamnar och på båtuppläggningsplatser , Eklund, Britta, ITM

13

14 Undersökta områden Stor hamn Stor marina Liten marina Naturhamnar Liten stadshamn (Trosa) , Eklund, Britta, ITM

15 Sedimentprov Ytsedimenten (0-2) cm analyserades

16 Stora hamnar , Eklund, Britta, ITM

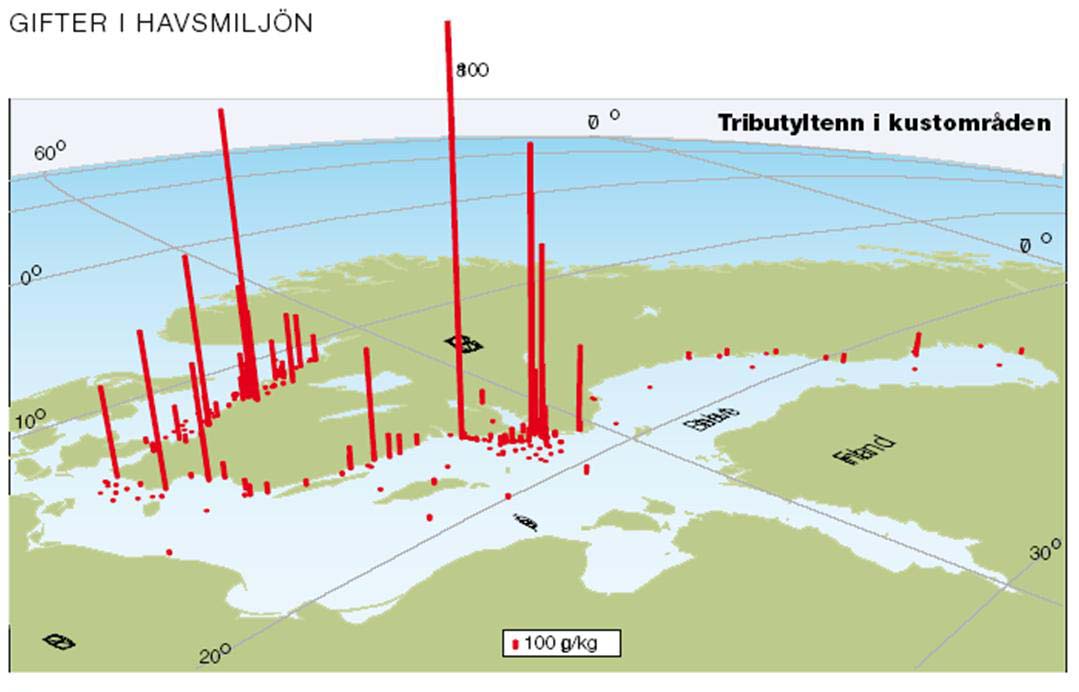

17 From Cato et al 2007

18 TBT (µg/kg TS) i ytsediment n Min Max Median Stora µg hamnar TBT/kg i DW Cato 2007, Sverige Egna data , Eklund, Britta, ITM

19 Tröskelvärden för TBT i EU Vatten: µg/l Sediment: 0.02 µg/kg torrt sediment (förslag) , Eklund, Britta, ITM

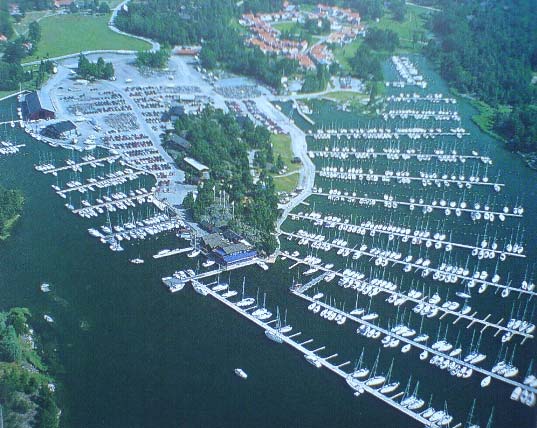

20 Stor marina, Stockholm (Bullandö)

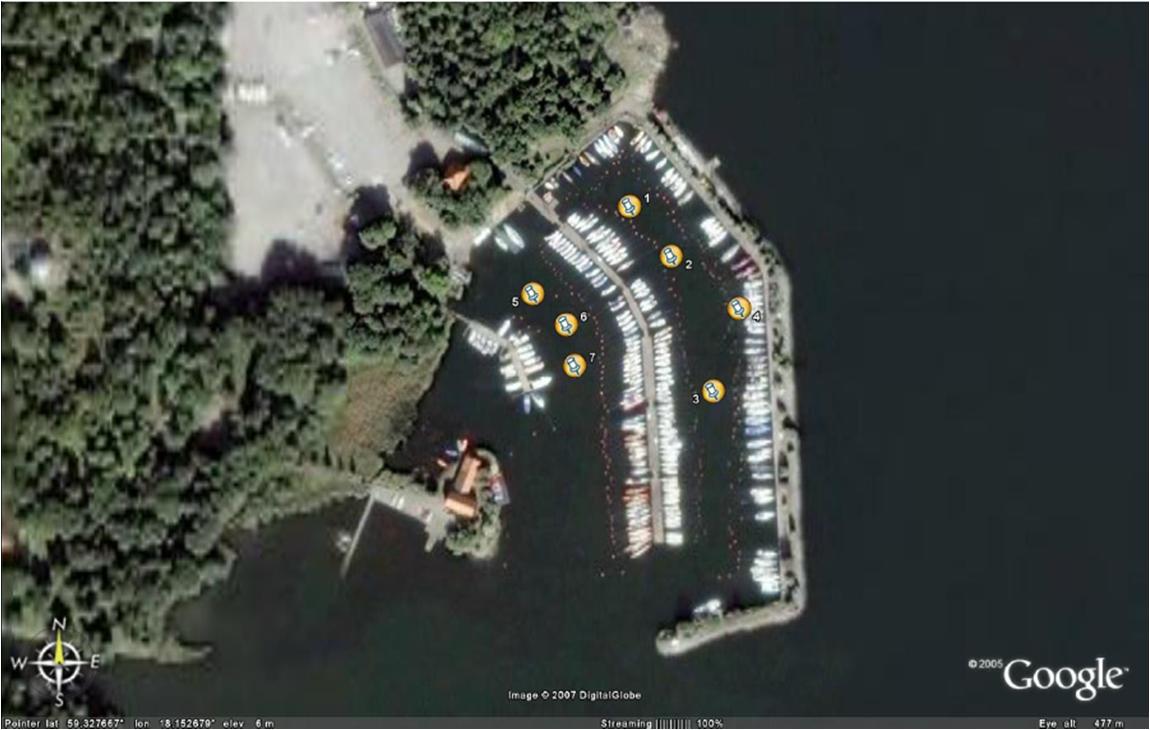

21 Liten marina, Stockholm A E F G B C D

22 12/03/2012 / Name name, Institution or similar

23 Halter av tennnorganiska föreningar i sediment (0-2 cm) µg/kg dry weight MBT, monobutyltin DBT, dibutyltin TBT, tributyltin Small marina , Eklund, Britta, ITM

24 Djupprofiler av tennorganiska föreningar i sediment från den mindre marinan 20 m från upptagningsslip 40 m från upptagningsslip 0-2 cm 0-2 cm 2-6 cm 8-10 cm cm MBT DBT TBT µg/kg DW (dry weight) µg/kg DW (dry weight) , Eklund, Britta, ITM

25 Djupprofiler av kopparkoncentrationer 20 m från slipen 40 m från slipen 0-2 cm 0-2 cm 2-6 cm 8-10 cm cm mg copper/kg dry sediment mg copper/kg dry sediment , Eklund, Britta, ITM

26 Resultat Högst halt av tennorganiska föreningar och koppar vid upptagningsplatser. Högre halter i ytsedimentet jämfört med djupare ner. TBT halten är ofta högre än nedbryningsprodukterna , Eklund, Britta, ITM

27 DN debatt 4 mars, 2008

29 TBT (µg/kg TS) i ytsediment n Min Max Median Stora µg hamnar TBT/kg i DW Cato 2007, Sverige Egna data Marinor, ostkusten Cato 2007, Egna data , Eklund, Britta, ITM

30 Försök med Nitocra i sediment från Bullandö Vanligt kräftdjur i sediment i hela Östersjön larv vuxen , Eklund, Britta, ITM

31 Larvdödlighet hos kräftdjuret Nitocra i sediment från Bullandö marina % döda Kontroll 2,8 5, g sediment (våtvikt/l) , Eklund, Britta, ITM

32 Larvutveckling hos kräftdjuret Nitocra i sediment från Bullandö marina 100 % Larvutveckling Kontroll 2,8 5, g sediment (våtvikt/l) , Eklund, Britta, ITM

33 Småbåtshamnar, marinor och naturhamnar på västkusten , Eklund, Britta, ITM

34 TBT (µg/kg TS) i ytsediment n Min Max Median Stora µg hamnar TBT/kg 39DW Cato 2007, i Sverige Egna data Marinor, ostkusten Marinor på västkusten Naturhamnar på västkusten Cato 2007, Egna data Cato 2007 Lst rapport < 0,5 21 2,5 Lst rapport , Eklund, Britta, ITM

35 Giftigheten av sedimenten har testats med tillväxthämningstest med rödalgen Ceramium tenuicorne (Ullsleke) , Eklund, Britta, ITM

36 Rödalgen Ceramium tenuicorne (Ullsleke)

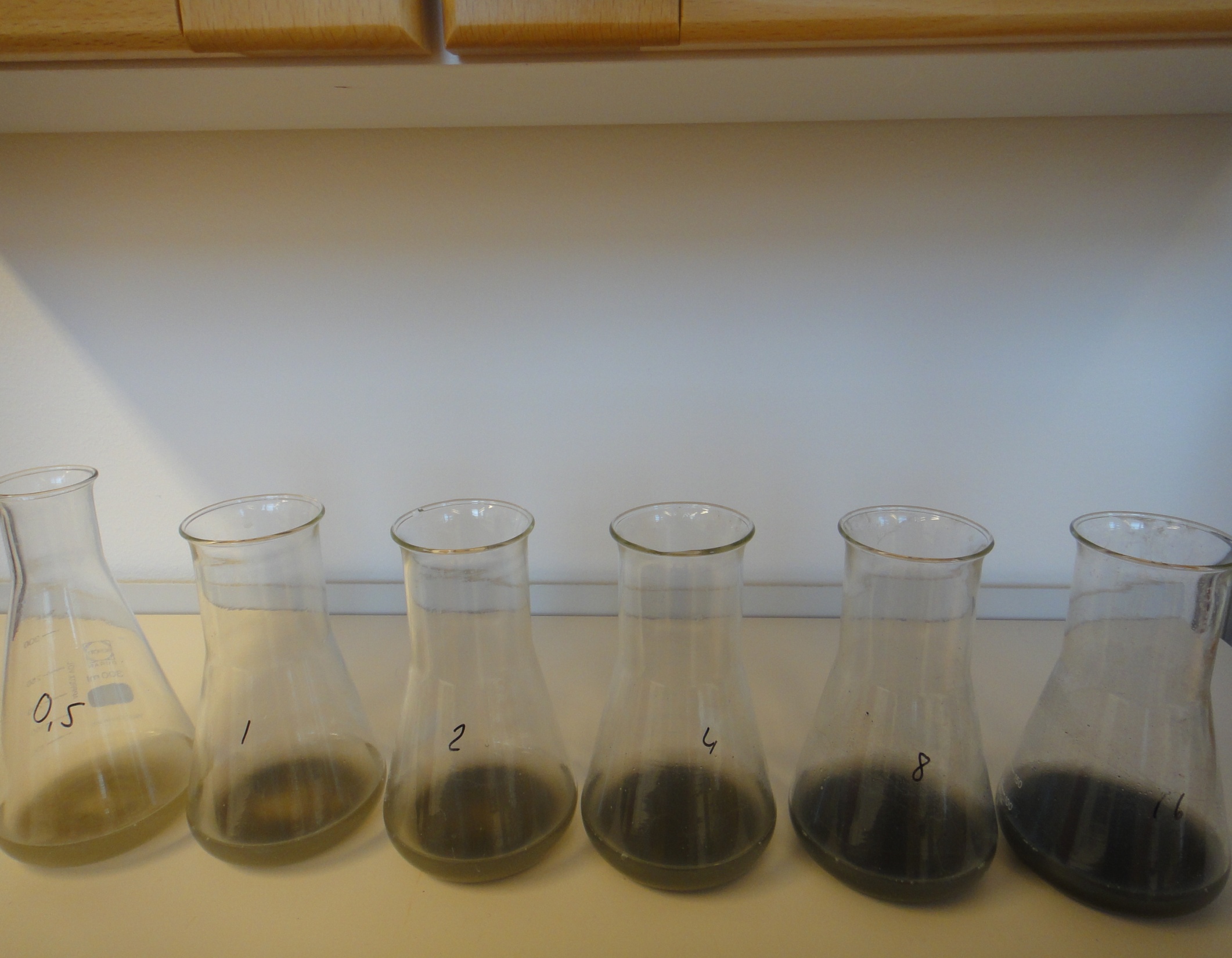

37 Utlakning av sediment i naturligt saltvatten i 24 timmar 12/03/2012 / Name name, Institution or similar

38 Lakvattnet filtreras genom 0,45 µm

39 Tillväxthämning av Ceramium i sediment från Hjuvik 3,0 2,5 växthastighet/dag 2,0 1,5 1,0 0,5 0, g våtvikt/l , Eklund, Britta, ITM

40 Giftighet mot Ceramium Toxiska enheter (TU =100/EC50) Växt hämning TU (100/EC50) Småbåtshamnar < 0,6 Naturhamnar < 0,6 =ingen giftighet

41 Giftigheten av sedimenten kan mätas med biologiska tester som kompletterar de kemiska analyserna , Eklund, Britta, ITM

43 TBT (µg/kg TS) i ytsediment n Min Max Median Stora µg hamnar TBT/kg 39DW Cato 2007, i Sverige Egna data Marinor, ostkusten Marinor på västkusten Naturhamnar på västkusten Cato 2007, Egna data Cato 2007 Lst rapport < 0,5 21 2,5 Lst rapport , Eklund, Britta, ITM

44 TBT (µg/kg TS) i ytsediment n Min Max Median Stora µg hamnar TBT/kg 39DW Cato 2007, i Sverige Egna data Marinor, ostkusten Marinor på västkusten Naturhamnar på västkusten Cato 2007, Egna data Cato 2007 Lst rapport < 0,5 21 2,5 Lst rapport 2011 Föreslaget gränsvärde 0, , Eklund, Britta, ITM

45 Varför är halterna av TBT så höga trots förbud i många år??? , Eklund, Britta, ITM

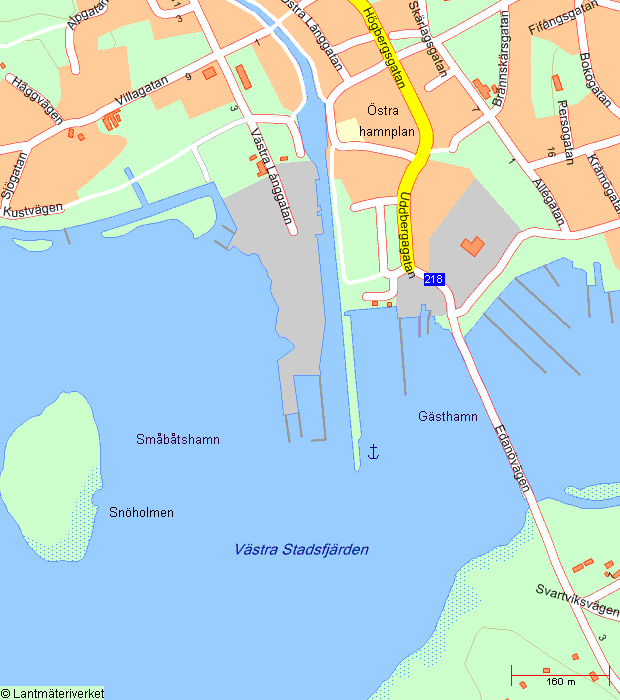

46 Liten Hamn Stn 5 Stn 6 Stn 7 (Trosa) Stn 4 Stn 3 Stn 2 Stn 1

47 Sedimentprov Ytsedimenten (0-2) cm analyserades

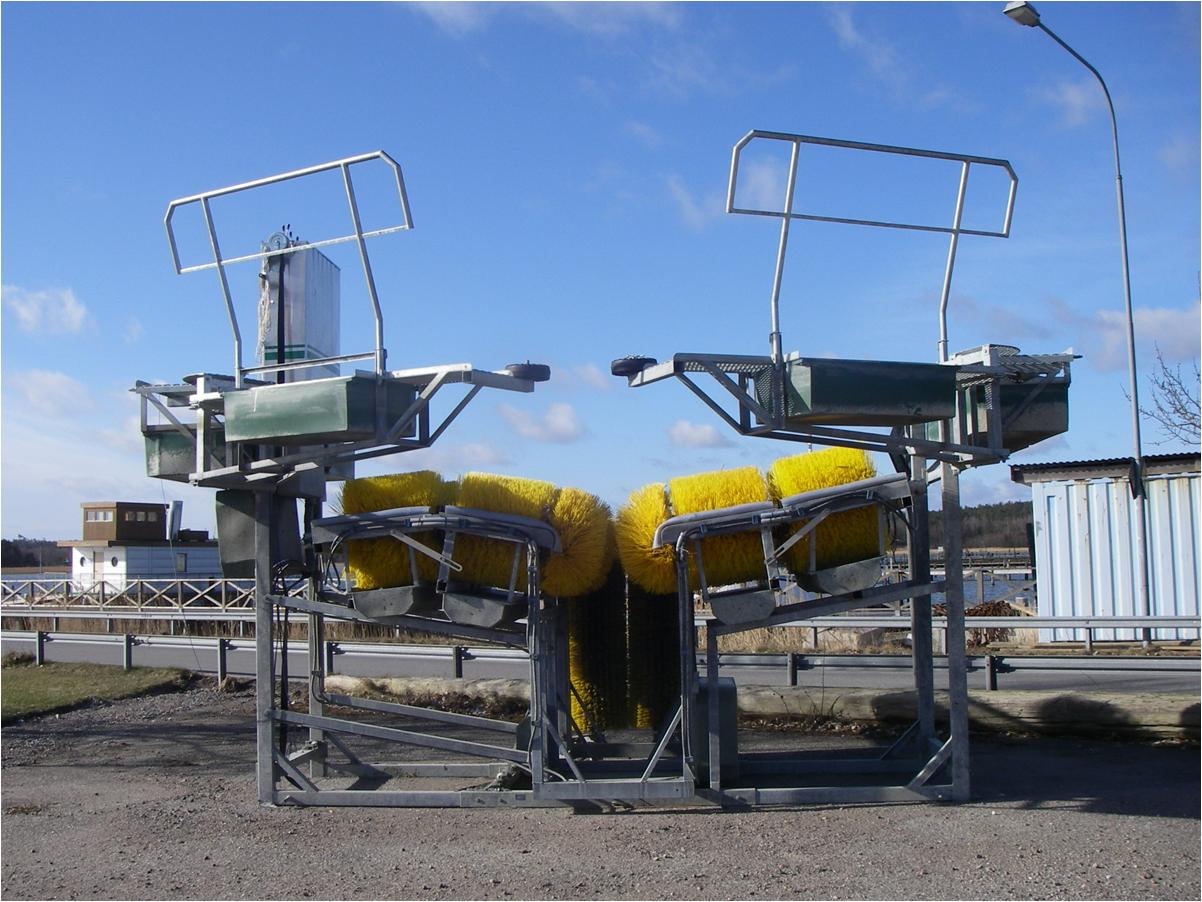

48 Trosa hamn Stn 5 Stn 6 Stn 7 Finns en båttvätt vid station 3 Stn 4 Stn 2 Stn 3 Stn 1

49

50 Uppsamlingsbassäng under båttvätten, djup 2 m och bredd 3m

51 Halter i uppsamlingsbassängen under båttvätt i Trosa efter 228 tvättade båtar. Halter/mängder TBT DBT MBT µg/kg DW sediment , Eklund, Britta, ITM

52 Kvoten mellan TBT och dess nedbrytningsprodukter ger en fingervisning om när spridningen skedde TBT DBT + MBT Ju högre siffra desto mer finns kvar i form av modersubstansen TBT , Eklund, Britta, ITM

53 Kvoten mellan TBT och dess nedbrytningsprodukter TBT / (MBT+DBT) Referensområde 0,08 Yttre del av Trosa hamn 0,2 Innan båttvätt 0,4 Efter båttvätt 2,2 Varv 4,0 Uppsamlingsbassäng 4,3 båttvätt

54 Slutsatser Halterna av TBT är höga i småbåtshamnar, särskilt vid upptagningsplatserna. TBT sprids fortfarande från många fritidsbåtar trots förbud i 20 år. TBT kommer förmodligen från underliggande färglager , Eklund, Britta, ITM

55 Exponering av miljö och människa idag? , Eklund, Britta, ITM

56 Effekter av TBT i miljön Organism TBT µg/l Alger 0,460 Växthämning Effekt Blötdjur 0,001 imposex Kräftdjur 0,070 Ökning av parasiter o ökad dödlighet Sjöborre 0,309 Påverkar larvutveckling, EC50 Zebrafisk 0,0001 Imposex Däggdjur immunosystem , Eklund, Britta, ITM

57 Effekter av TBT mot människa Begränsad information TBT har potential att påverka: immunsystemet endokrina systemet neurotoxisk hud kärl/hjärta reproduktiva/teratogenic effekter , Eklund, Britta, ITM

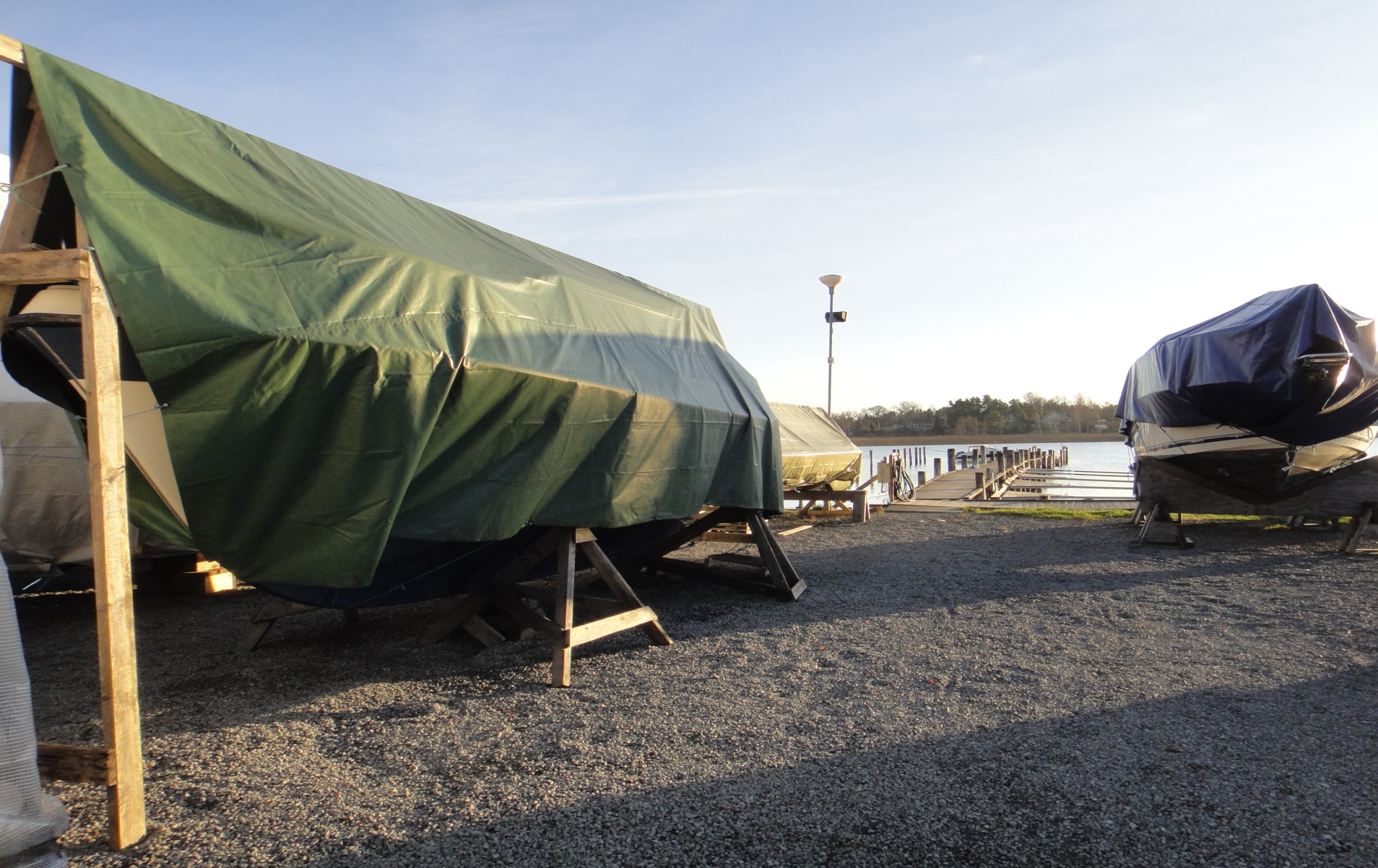

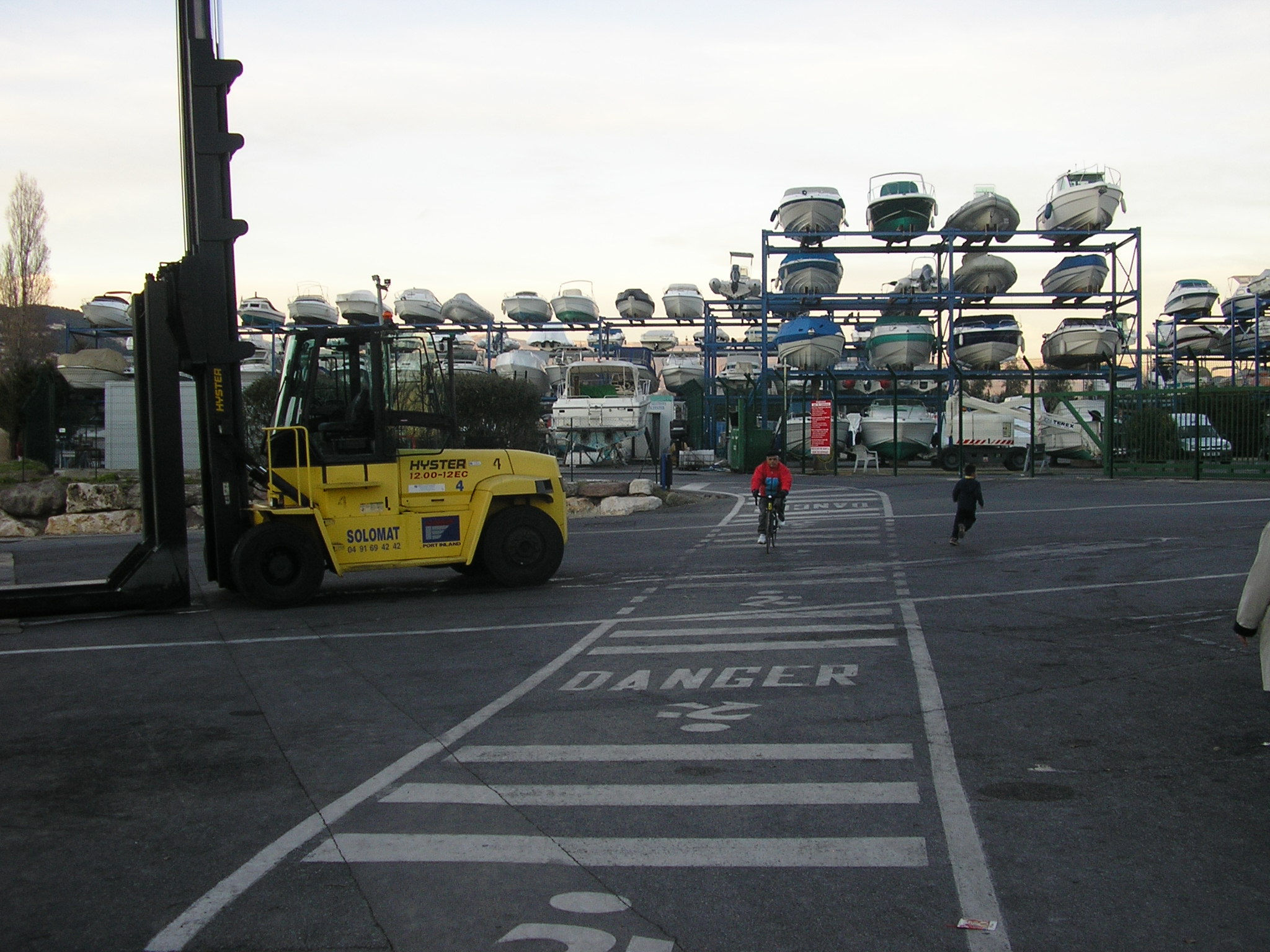

58 Båtuppläggningsplatser

59 Exponering vid höst och vårrustning av båten

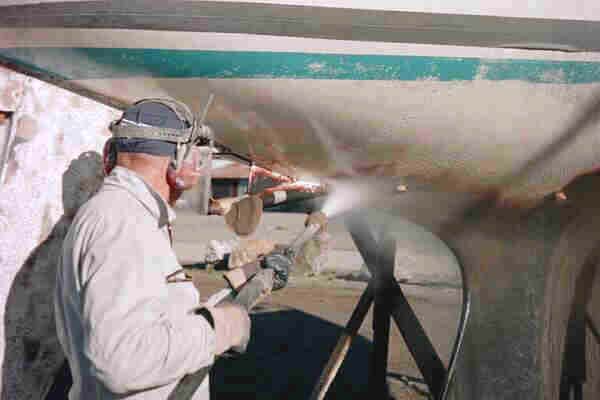

60 Exponering när båten skrapas

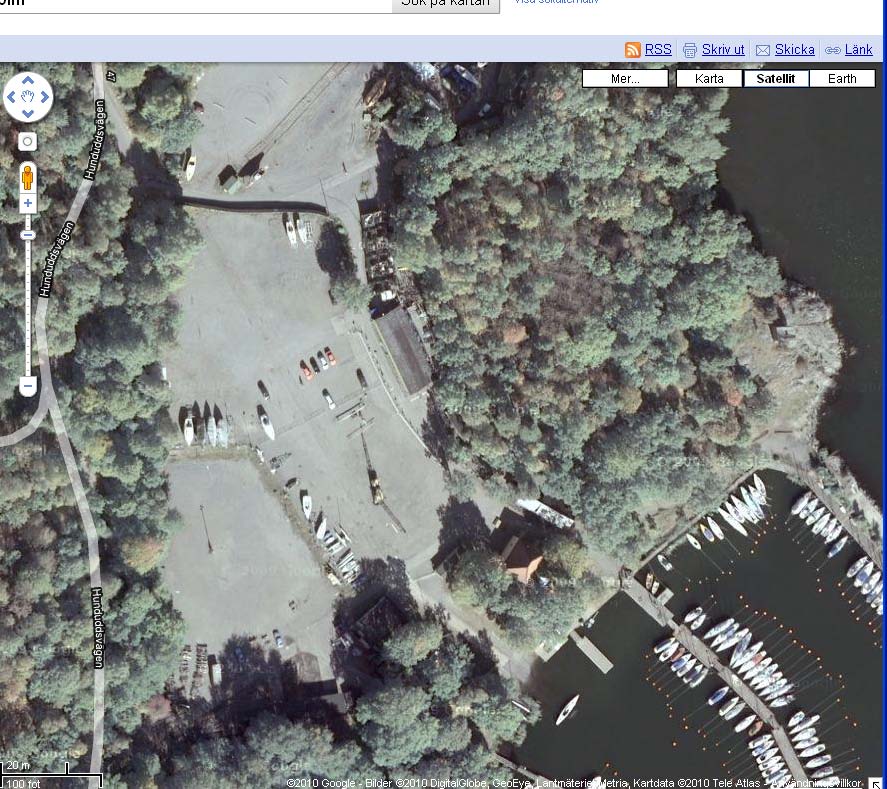

61 D C1 C2 C3 B1 B2 B3 A1 A2A3 12/03/2012 / Name name, Institution or similar

62 TBT (µg/kg TS) i markytskiktet µg TBT/kg DW n Min Max Median Liten marina Egna data , Eklund, Britta, ITM

63

64 Resultat av enkätstudie av kustkommuner 66 tillfrågade kommuner I 21 kommuner har markundersökningar av båtuppställningsplatser utförts Totalt har 34 båtuppställningsplatser undersökts Anledning till markundersökning o 18 för bostadsbyggande o 10 underlag för riskklassning o 4 förändrad men fortsatt båtverksamhet o 1 bygglov för spolplatta

65 Resultat av enkätstudie av kustkommuner Anledning till markundersökning 18 bostadsbyggande 10 underlag för riskklassning 4 förändrad men fortsatt båtverksamhet 1 bygglov för spolplatta

66 Riktvärden KM = känslig markanvändning MKM = mindre känslig markanvändning , Eklund, Britta, ITM

67 Metaller - Riktvärden, maxvärden och medianvärden i ytprover från båtuppställningsplatser (mg/kg TS) KM MKM Max Mg/kg TS Cu Zn Pb Hg 0,25 2,5 113 Cd 0,5 15 6, , Eklund, Britta, ITM

68 Riktvärden, maxvärden och medianvärden i ytprover från båtuppställningsplatser (mg/kg TS) KM MKM Max Mg/kg TS Medel av median Cu Zn Pb Hg 0,25 2, ,0 Cd 0,5 15 6,1 0, , Eklund, Britta, ITM

69 Riktvärden, maxvärden och medianvärden i ytprover från båtuppställningsplatser (mg/kg TS) KM MKM Max TBT * 0,1 1,9 107 PAH tot PCB 7 0,008 0,2 3,8 * 0,1 = norskt riktvärde för mycket hög halt 1,9 = holländskt riktvärde för mycket högt , Eklund, Britta, ITM

70 Riktvärden, maxvärden och medianvärden i ytprover från båtuppställningsplatser (mg/kg TS) KM MKM Max Medel av median TBT * 0,1 1, ,79 PAH tot ,53 PCB 7 0,008 0,2 3,8 0,34 * 0,1 = norskt riktvärde för mycket hög halt 1,9 = holländskt riktvärde för mycket högt , Eklund, Britta, ITM

71 TBT (µg/kg TS) i markytskiktet µg TBT/kg DW n Min Max Median Liten marina Egna data Båtuppställningsplatser * Medel av medianer * Enkätundersökning , Eklund, Britta, ITM

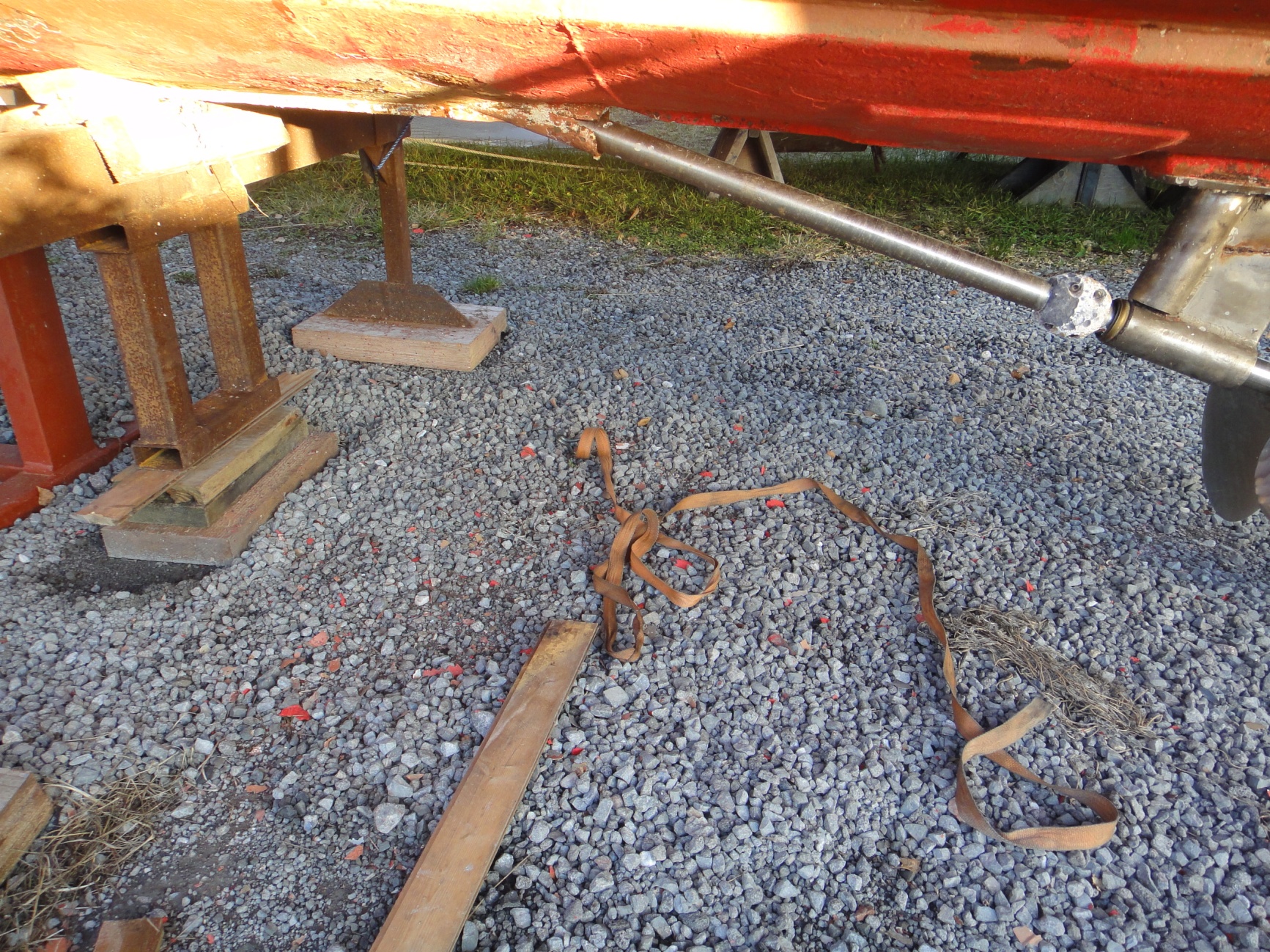

72 Färgflagor direkt ner på marken

73

74 Slutsatser av enkätundersökningen Stor variation i resultaten Få data per plats Högre värden i ytskiktet jämfört med djupare ner i marken Stor variation i hur undersökningarna har utförts Mycket höga halter av både metaller, tennorganiska föreningar och PAHer

75 Behov av mer kunskap Hur mycket av gifterna läcker ut i vattnet och hur snabbt går det? Ansvarsfördelning vid ev sanering , Eklund, Britta, ITM

76 Summering (µgtbt/kg TS) Median Stora hamnar 120 Marinor/småstadshamnar 230 Upptagsplatser 490 Båtuppställningsplatser , Eklund, Britta, ITM

77 Summering (µgtbt/kg TS) Median Stora hamnar 120 Marinor/småstadshamnar 230 Upptagsplatser 490 Båtuppställningsplatser (Föreslaget gränsvärde 0,02)

78 Skicka ett mail till om du vill ha rapporten , Eklund, Britta, ITM

79 Det behövs åtgärder för att minska gifttillförseln från båtverksamhet , Eklund, Britta, ITM

80 Behov av åtgärder Åtgärder för att minska fortsatt giftläckage från båtuppläggningsplatser Förändrad syn på hur man håller sin båtbotten fri från påväxtorganismer , Eklund, Britta, ITM

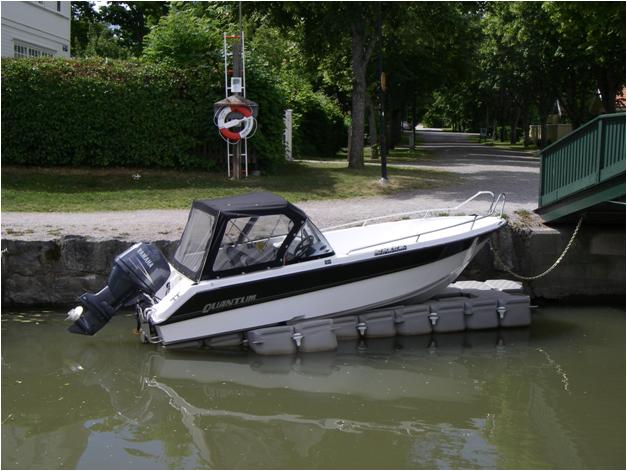

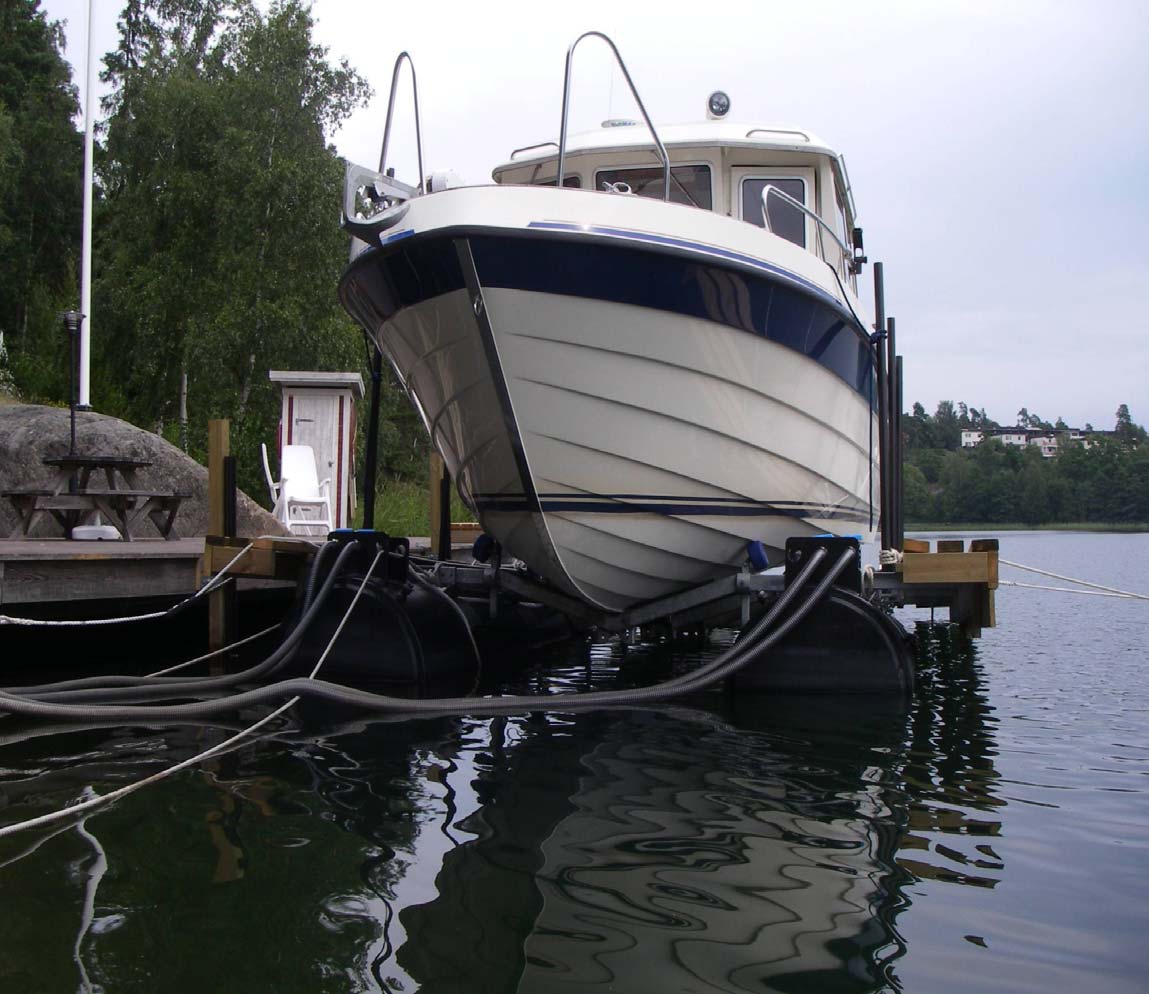

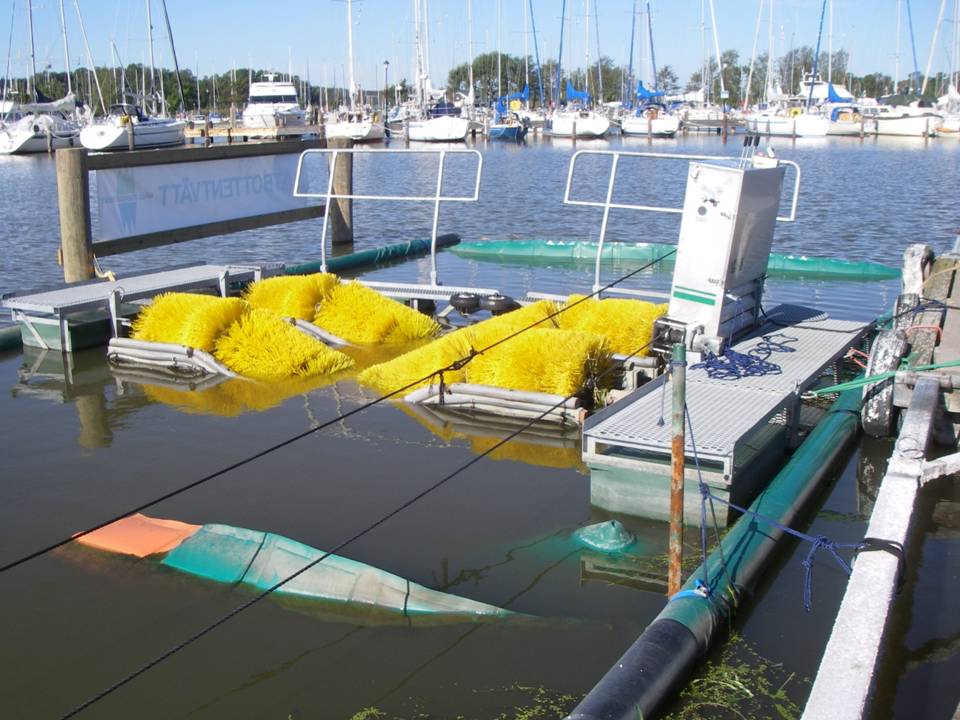

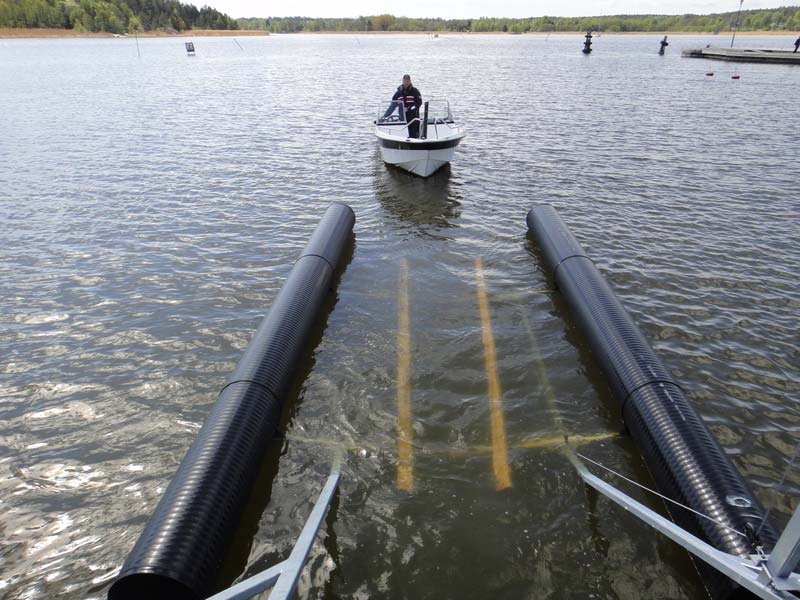

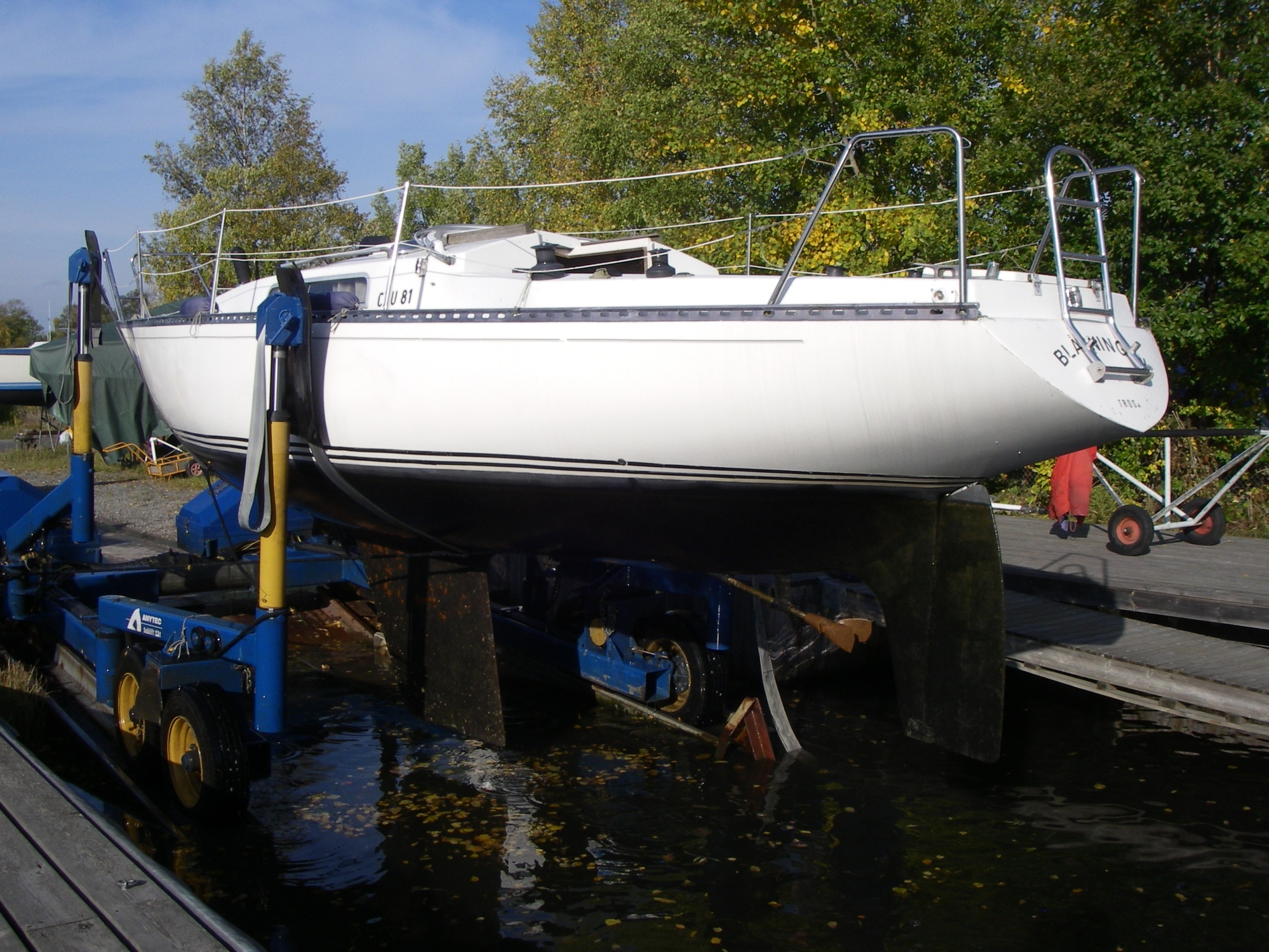

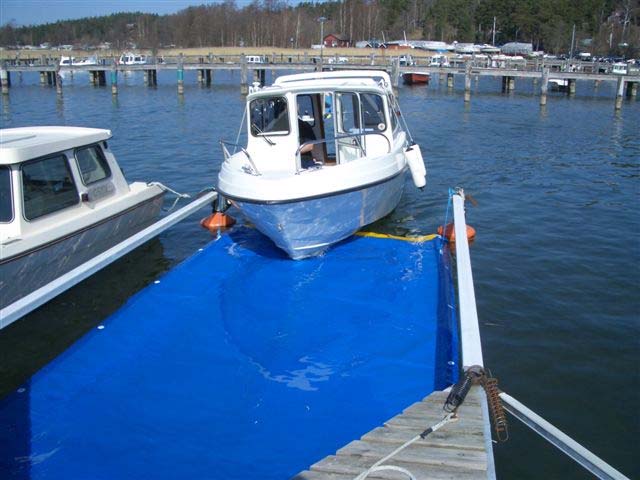

81 Alternativ till att använda giftläckande båtbottenfärger
