1 TBT i Västerås hamnområdet Anna Kruger, Västerås stad anna.kruger@vasteras.se

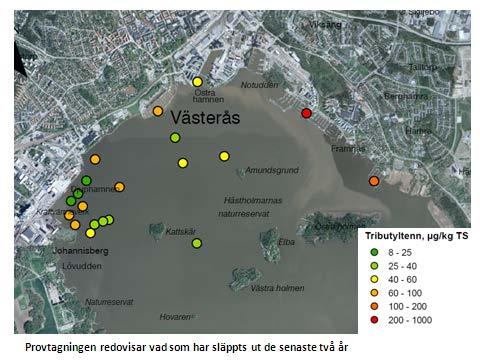

2 Hur ser det ut i fjärden? Översta 2 cm

3 Mälarprojektet i praktiken Djupare, rakare och bredare farled Större och modernare båtar Uppgradering av Södertälje kanal och sluss Säkrare transporter

4 Bedömning av risker med förorenad sediment Kemisk data Biologisk data, Bio Assays Fysisk data Identifiera ev. kunskapsluckor Hur beter sig föroreningar: - bundna/lösa? - nedbrytning pågår? - är dem biotillgängliga? - lakning? - påverkas organismer i området negativt? Ur Gröna manualen Hav møter Land

5 Muddringsvolymer och halter av TBT Ca m3 muddermassor varav ca m3 är förorenade av Cu, Zn och Cr samt PAH och TBT TBT halt varierar: - Nivå - Typ av botten - Historik ELEMENT SAMP LE Område 1 SGI steg Område 2 SGI steg Område A SGI steg Område B SGI steg Samlingspr ov SGI Nivåvärde mindre än ringa risk Elert och Jones (2013) Nivåvärde avfall till inert deponi Elert och Jones (2013) ordern T T T T L TS 105 C % monobutylt enn dibutyltenn tributyltenn µg/kg TS µg/kg TS µg/kg TS 47,9 45,0 40,4 41,5 28,5 5,59 6, ,37 18,6 21, ,6 58,0 70, ,

6 Biologisk data Klassificering av TBT enligt CLP-förordningen - Risker för vattenmiljön styrande (H14) - Skadliga långtidseffekter för vattenlevande organismer - Ämnen som är mycket giftiga för vattenmiljön IVL har bland annat utfört - bottenfauna undersökningar - biologisk-kemisk karakterisering av framtida muddermassor

7 Vad gör vi med m3 sediment? Åtgärd Möjligt Miljömässig Ekonomisk Miljövinst Sideffekter Kommentar Nollalternativ inte muddra för att öka brädden i hämnen, bara underhållsmuddring Byggande av vågbrytare In situ behandling S/S och ren lera uppepå till till 5 Avlägsna med inkapsling med ren lera till 5 4 till 5 Byggande av invallning för Udden In situ behandling S/S och ren lera uppepå till 5 Avlägsna med inkapsling med ren lera till 5 4 till 5 Byggande av hårdgjordyta på land Skicka massorna till Gävle/Holland för stabilisering och konstruktion av hamnytor 5 3? 5 2 In situ behandling mha kemiska metoder (ytaktiva ämnen som aktiv kol, olivin) utan inkapsling 2??? 2 Biologisk nedbrytning 0 Separation och tvättning 0 Avlägsna och behandla mha kemiska metoder (ytaktiva ämnen som aktiv kol, olivin) med inkapsling med < 5 cm övertäckning Deponering Deponering på land VAFAB Deponering på land Langøyas Deponering i geotextil tuber Bedömningar tagna ur kända fakta för platsen, olika undersökningar och erfarenheter som beskrivs i "Den Grönne manual

8 Solidifiering och stabilisering av förorenad sediment s/s teknik: Robust teknik där man blandar sediment med bindemedel för att skapa en tät och hållfast monolit som kan anvandas i anläggningsändamål och som förhindrar spridning av föroreningar.

9 s/s 3 steg Steg 1 och Steg 2 laboratorieundersökningar - På sediment och stabiliserad sediment - Tidåtgång ca 10 månader - Möjligt att använda? Hållfasthet, permabilitet, utlaknings potential - Bindemedelrecept? Provnummer Område 1 SGI Område 2 SGI Område A SGI Område B SGI Samlingsprov SIG L/S l/kg 5,0 10,0 5,0 10,0 5,0 10,0 5,0 10,0 5,0 10,0 ph - 6,5 6,4 6,6 6,7 6,5 6,5 6,3 6,4 5,8 6,8 <15 <98 Monobutyltenn ng/kg TS dibutyltenn ng/kg TS tributyltenn ng/kg TS L/S 10 för ej stabiliserad sediment visar att vi understiger nivå för mindre än ringa risk

10 10 recept

11 s/s 3 steg forts. Steg 3 Fältförsök, 60 m3 sediment, avstämning inför produktion Försöket har haft som mål att i) få underlag för val av dimensionerande värden för geoteknisk dimensionering av fullskaletillämpning ii) få verifierat att miljöaspekterna är uppfyllda och iii) ge underlag för utförandet av stabilisering/solidifiering av muddrade förorenade sediment. Omfattande instrumentering och provningsprogram

12 s/s 3 steg forts. Steg 3 Fältförsök, resultat laktesterna Figur Ackumulerade utlakade mängder vid L/S 10 av TBT, DBT, MBT från sedimentet och från 28, 91 och 180 dygns fältstabiliserat sediment i främst bassäng 1 (28 dygn: samlingsprov från bassäng 1 och bassäng 2). Gröna linjer: Nivåvärden för mindre än ringa risk för avfall för anläggningsändamål. Röda linjer: Gränsvärden för avfall till inert deponi. Gränsvärden för avfall till inert deponi. Värden under detektionsgräns anges med <-tecken samt med halva detektionsgränsvärdet. Y-axeln är logaritmerad. Laktester utfördes på uppborrade fältstabiliserade sedimentprover, SGI Lab krossade dem ned till < 4 mm och homogenserades till ett samlingsprov ur vilket prov togs till lakningarna

13 s/s 3 steg forts. Steg 3 Fältförsök, resultat vattenprover från miljörör Tabell Halter av OTC-föreningar i samlingsprov av vattenprov från miljörör i Västerås bassäng 1, samt i lakvatten (första lakvattnet; L/S 5) från fastfasprov, i båda fallen provtagna dels efter 91 dygns, dels efter 180 dygns stabilisering från bassäng 1. Provbeteckning Miljörör 91 dygn Lakvatten L/S 5 från 91 dygns fastprov Miljörör 180 dygn Lakvatten L/S 5 från 180 dygns fastprov Ämne \ Provnr Enhet T T T T Probehandling 1/ 2/ 1/ 2/ monobutyltenn ng/l <20 1,8 30 <3,0 dibutyltenn ng/l <20 2,4 <2,0 <3,0 tributyltenn ng/l <20 1,9 <2,0 <3,0 tetrabutyltenn ng/l <20 <1,0 <2,0 <3,0 Vattnen från miljörören endast dekanterades på analyslaboratoriet före analys

14 s/s slutsatser De förorende muddermassor går att stabilisera och solidifiera. Lab- och fältförsöket visar att de s/s-behandlade förorenade muddermassornas skjuvhållfasthet är kpa Massorna uppfyller kraven för låg permeabilitet Utlakade mängder av bl.a. TBT i s/s behandlade muddermassor (recept med aktiv kol) låg under nivåvärde för < ringa risk.

15 Biologisk data slutsatser Undersökningarna visar på: - Ingen toxiciteteffekt för bland annat TBT eller tillväxthämning har noterats - Det planerade muddringsområdet hyser en rik förekomst av stormusslor där äkta målarmussla och flat dammussla är upptagna på Artdatabankens rödlista - Laktest L/S 10 visar att materialet med betryggande marginal klassificeras som inert.

16 Reflektioner Hur föroreningar beter sig i sedimentet skiljer sig från plats till plats Utlakade mängder av bl.a. TBT i muddermassorna ligger under nivåvärde för < ringa risk. De halter av TBT som finns i hamnbassängens sediment är inte toxiska för ekosystemet. Föroreningar tas inte upp av organismerna i området. Därigenom blir exponeringen för miljö- och människor liten. Nedbrytning av bland annat TBT pågår Höga koncentrationer av ej ackumulerbara miljögifter i sediment behöver därför inte per automatik leda till att kostsamma saneringar är nödvändiga. Det kan till exempel leda till att ett stort saneringsprojekt genomförs utan att någon egentlig positiv effekt uppnås.
