5 Till din hjälp HEMSIDA På Macab lägger vi mycket resurser på hjälpmedel som ska förenkla ditt dagliga arbete och kommunikationen med oss. Här har vi sammanställt några av dessa hjälpmedel. Hemsida På vår hemsida får du information om produkter, kampanjer, öppettider med mera. Här kan du också ladda ned bilder, produktblad och broschyrer. Support Via hemsidan kan du enkelt klicka dig fram till vår support. Du hittar där svaren på många frågor som rör teknik, mjukvaror och produktinformation. Du kan dessutom ladda ned våra bruksanvisningar i PDF-format. Här hittar du också aktuella mjukvaror. E-HANDEL E-handel Från vår hemsida kan du enkelt klicka dig fram till vår e-handel. Även du som normalt ringer in din beställning hittar här mycket matnyttigt. Du kan se tidigare order, leveransuppgifter och lagerstatus. Har du glömt dina inloggningsuppgifter klicka på Glömt lösen. Nytt lösenord mailas då automatisk till den e- mail-adress som du har registrerad hos Macab. Finns du inte registrerad, så ring oss! Nyhetsbrev Via Macabs nyhetsbrev läsa om vad som händer i branschen. Du får också information om aktuella kampanjer, nya produkter mm. Vill du prenumerera? Gå in på vår hemsida och klicka på Nyhetsbrev. NYHETSBREV Välkommen att kontakta oss på: Order: info@macab.se 5

6 Försäljningsvillkor Priser Alla priser är netto exklusive moms enligt definition i AL95RR Priserna gäller tills vidare och kan ändras utan föregående avisering. Priser anges i kronor per styck, m, samt i vissa fall per par. Avgift Vid betalningspåminnelse påförs lagreglerad påminnelseavgift. Lagervaror - Ej lagervaror Eventuella restnoterade lagervaror skickas fraktfritt. Varor till ett värde understigande 200 kr restnoteras inte. Garantier Garantitiden är som regel 1 år. För vissa produkter kan förlängd garanti tillämpas. För övriga villkor hänvisas till "Allmänna leveransbestämmelser". Returer Eventuella returer måste vara godkända av Macab och åtföljas av ett retur- nummer (RMA) utfärdat av Macab. Returer utan RMA eller returer som belagts med mottagarfrakt/efterkrav, vägras och returneras på avsändarens bekostnad. Mer information om returer och nerladdning av RMA-blankett finner du på: (SE) > nerladdningar > övrigt Order Order levereras fraktfritt vid ordervärde över kr netto. För paraboler eller andra skrymmande produkter gäller fraktfritt vid ordervärde över kr. PDF-faktura För att ytterligare minska vår miljöbelastning har vi infört PDF-fakturor. Kontrollera gärna med din säljare så vi har rätt e-postadress. Vi tar en mindre avgift (45 kr) för den som väljer den mer arbetskrävande och miljöbelastande posthanteringen av fakturor. 6

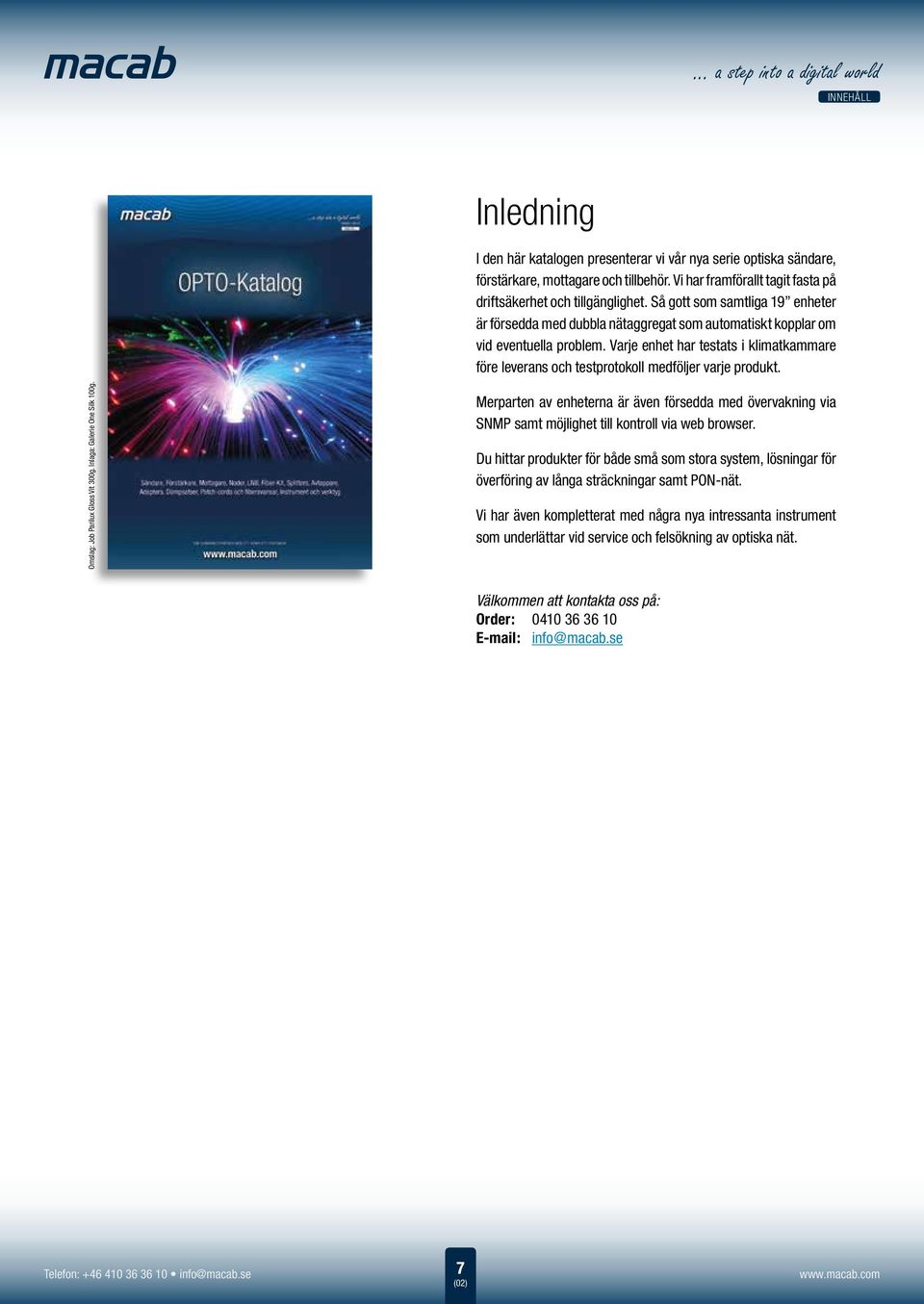

7 Inledning I den här katalogen presenterar vi vår nya serie optiska sändare, förstärkare, mottagare och tillbehör. Vi har framförallt tagit fasta på driftsäkerhet och tillgänglighet. Så gott som samtliga 19 enheter är försedda med dubbla nätaggregat som automatiskt kopplar om vid eventuella problem. Varje enhet har testats i klimatkammare före leverans och testprotokoll medföljer varje produkt. Omslag: Job Parilux Gloss Vit 300g. Inlaga: Galerie One Silk 100g. Merparten av enheterna är även försedda med övervakning via SNMP samt möjlighet till kontroll via web browser. Du hittar produkter för både små som stora system, lösningar för överföring av långa sträckningar samt PON-nät. Vi har även kompletterat med några nya intressanta instrument som underlättar vid service och felsökning av optiska nät. Välkommen att kontakta oss på: Order: info@macab.se 7

8 z Höglinjär z Fjärrövervakning Automatisk AGC Pålitliga... a step into a digital world HT-1550I-T Internmodulerad sändare med DFB-laser Art.nr: Sändare HT-1550I-T, 1550 nm, 10 dbm, 1 utgång och 2 nätaggregat E-nr: Art.nr: Sändare HT-1550I-T, 1550 nm, 6 dbm, 1 utgång och 2 nätaggregat E-nr: isolerad DFB-laser z kontroll z dubbla nätaggregat med automatisk omkoppling z övervakning av sändarens temperatur via SNMP-standard Web browser HT-1550I-T serien består av internmodulerade sändare försedda med höglinjära och isolerade DFB-lasers med lågt brus. En inbyggd HF-förstärkare och kontrollkrets ger optimalt C/N värde. En automatisk utgångskontroll kopplad till en temperatur-stabilisering, med hjälp av en termoelektrisk kylare (TEC), garanterar optimal prestanda och maximal livslängd. Samtliga laserparametrar och övervakningsfunktioner är mikroprocessorstyrda och på frontpanelen visas aktuell information. Användningsområde: För mindre och medelstora nät >20 km, där man lägger stor vikt på prestanda och kvalitet. 8

9 Art.nr Typ HT HT E-nr Våglängd nm 1550 Tolerans nm ±10 Side mode suppression db >45 RIN ( MHz) db/hz < 160 Effekt dbm 6 10 Reflektionsdämpning db >60 Antal utgångar 1 1 Modulering intern SBS undertryckning dbm 13, 16 Kontakter SC/APC HF Frekvensområde MHz In-nivå dbuv (med AGC inkopplad) Flatness db <0,75 Prestanda vid PAL-D 59 kanaler CNR db >= 51 CTB db <= 65 CSO db <= 60 AGC ja Management interface ja (RJ-45, R232) SNMP Reflektionsdämpning db >16 Impedans ohm 75 Kontakter F Spänning VAC Effektförbrukning W <30 Antal nätaggregat 2 Automatisk switchning ja Temperaturkontroll ja Temperaturområde C 20 till +45 Dimension mm 483x381x44 (19, 1HE) Vikt kg 5,0 Visar baksidan av HT-1550I-T 9

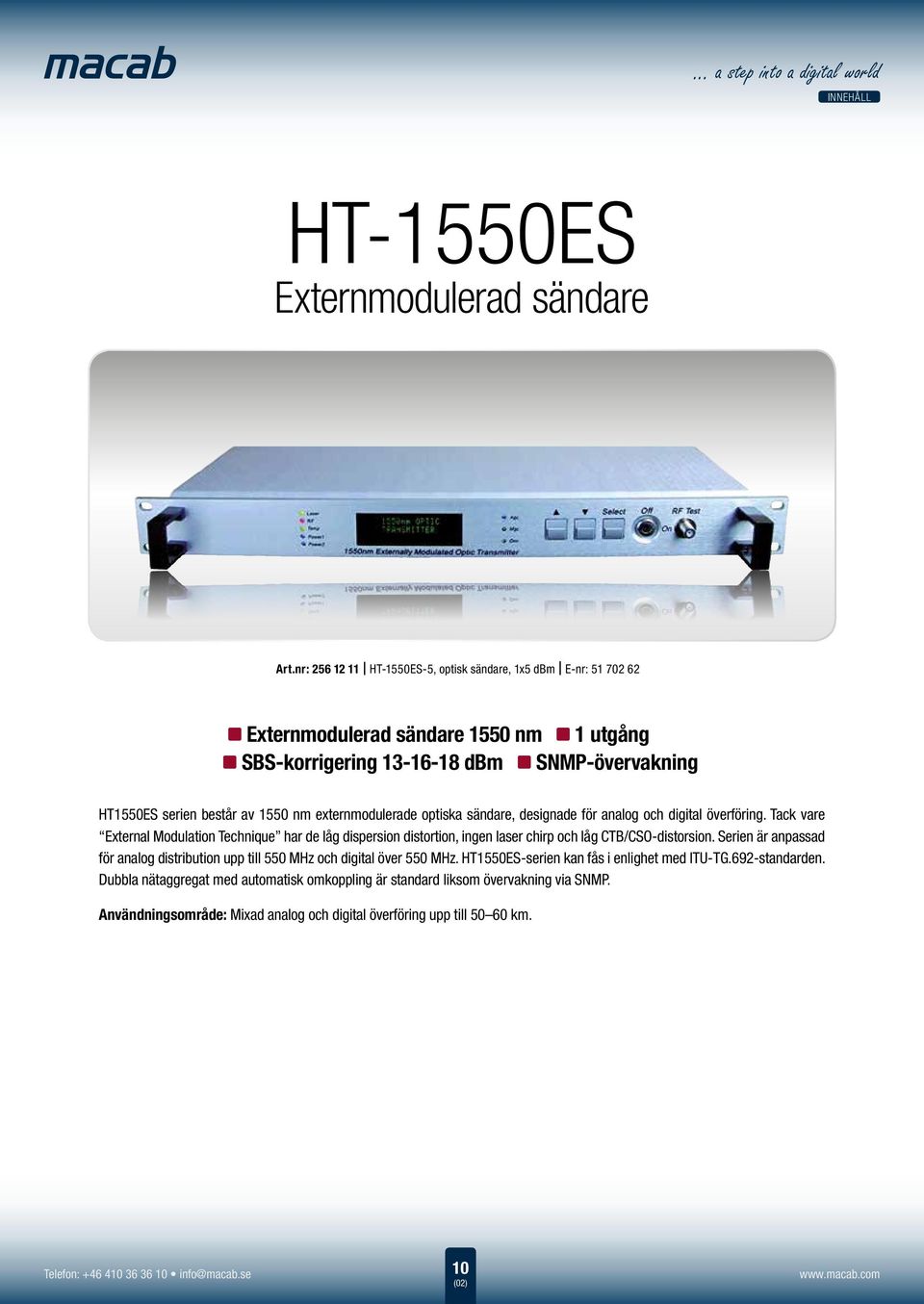

10 z Externmodulerad z SBS-korrigering 1... a step into a digital world HT-1550ES Externmodulerad sändare Art.nr: HT-1550ES-5, optisk sändare, 1x5 dbm E-nr: sändare 1550 nm z utgång dbm z SNMP-övervakning HT1550ES serien består av 1550 nm externmodulerade optiska sändare, designade för analog och digital överföring. Tack vare External Modulation Technique har de låg dispersion distortion, ingen laser chirp och låg CTB/CSO-distorsion. Serien är anpassad för analog distribution upp till 550 MHz och digital över 550 MHz. HT1550ES-serien kan fås i enlighet med ITU-TG.692-standarden. Dubbla nätaggregat med automatisk omkoppling är standard liksom övervakning via SNMP. Användningsområde: Mixad analog och digital överföring upp till km. 10

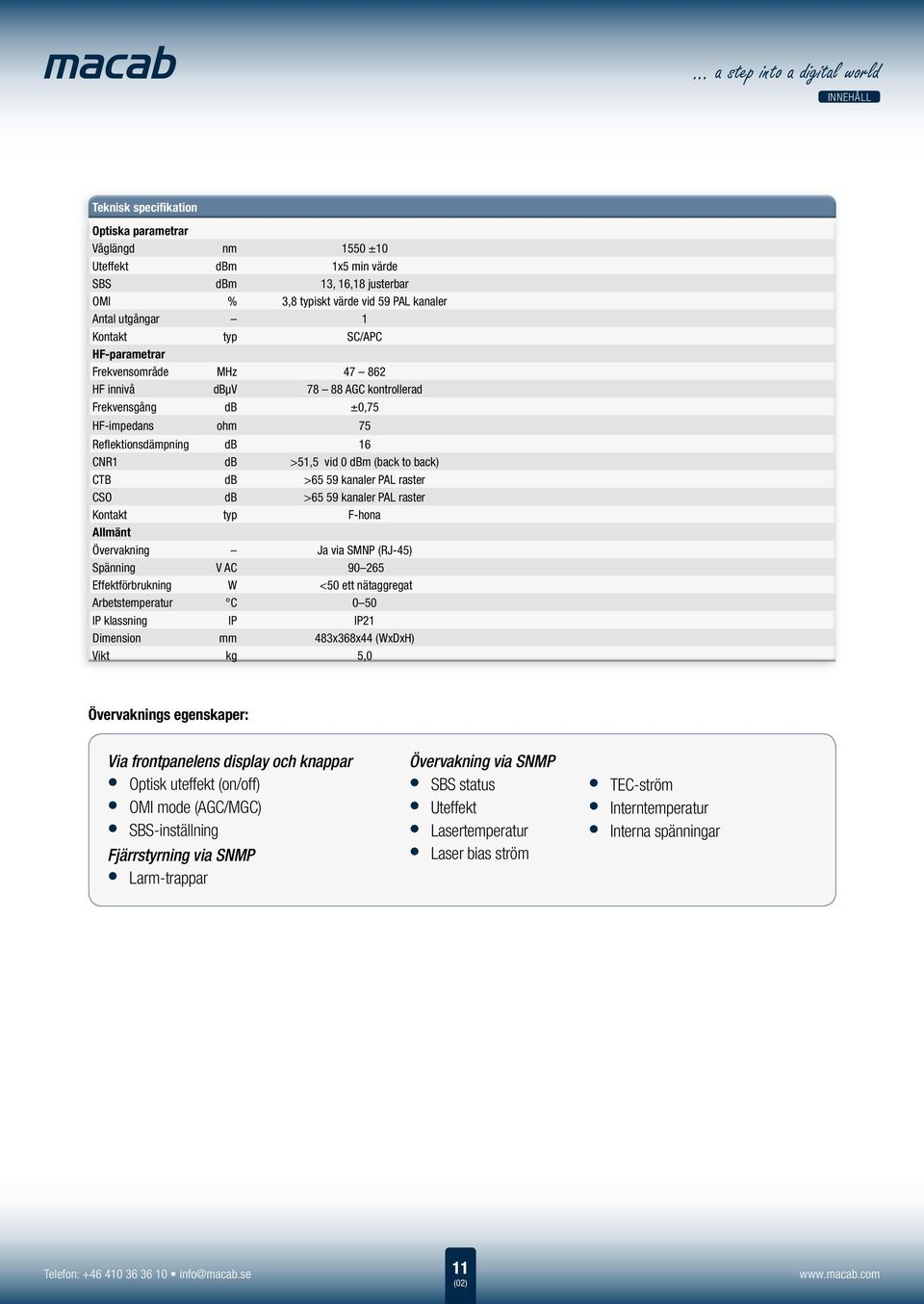

11 Optiska parametrar Våglängd nm 1550 ±10 Uteffekt dbm 1x5 min värde SBS dbm 13, 16,18 justerbar OMI % 3,8 typiskt värde vid 59 PAL kanaler Antal utgångar 1 Kontakt typ SC/APC HF-parametrar Frekvensområde MHz HF innivå dbμv AGC kontrollerad Frekvensgång db ±0,75 HF-impedans ohm 75 Reflektionsdämpning db 16 CNR1 db >51,5 vid 0 dbm (back to back) CTB db >65 59 kanaler PAL raster CSO db >65 59 kanaler PAL raster Kontakt typ F-hona Allmänt Övervakning Ja via SMNP (RJ-45) Spänning V AC Effektförbrukning W <50 ett nätaggregat Arbetstemperatur C 0 50 IP klassning IP IP21 Dimension mm 483x368x44 (WxDxH) Vikt kg 5,0 Övervaknings egenskaper: Via frontpanelens display och knappar Optisk uteffekt (on/off) OMI mode (AGC/MGC) SBS-inställning Fjärrstyrning via SNMP Larm-trappar Övervakning via SNMP SBS status Uteffekt Lasertemperatur Laser bias ström TEC-ström Interntemperatur Interna spänningar 11

12 z Externmodulerad z SBS-korrigering 2 Web... a step into a digital world HT-1550EH Externmodulerad sändare Art.nr: Sändare 2x7 dbm, externmodulerad HT-1550EH-2x7-SNMP E-nr: sändare 1550 nm z dbm z utgångar z browser SNMP-övervakning Produkt beskrivning HT1550EH serien består av 1550 nm extern modulerade optiska sändare, designade för analog och digital överföring. Tack vare External Modulation Technique har de låg dispersion distortion, ingen laser chirp och låg CTB/CSO distorsion. Serien är anpassad för analog distribution upp till 550 MHz och digital över 550 MHz. HT1550EH serien kan fås i enlighet med ITU-TG.692 standarden. Dubbla nätaggregat med automatisk omkoppling är standard liksom övervakning via SNMP. Användningsområde Mixad analog och digital överföring upp till 65 km (upp till 200 km med dispersion kompensering). Med enbart digitala signaler upp till 400 km (upp till 700 km med dispersion kompensering). 12

13 Art nr E-nr Typ Beskrivning HT1550EH-2x7 2x7dBm HT1550EH-2x9 2x9 dbm Optiska parametrar Våglängd nm 1550 ±10 Uteffekt dbm 2x7 "min värde" SBS dbm 13, 16, 19 "justerbar" OMI % 3,8 "typiskt värde vid 59 PAL kanaler" Antal utgångar 2 Kontakt SC/APC HF-parametrar Frekvens område MHz HF innivå dbμv "AGC kontrollerad" Frekvensgång db ±0,75 HF-impedans ohm 75 Reflekttionsdämpning db 16 CNR1 db >53 "vid 0 dbm (back to back)" CNR2 db >51 "vid 0 dbm (65 km optisk länk)" CTB db >65 "59 ch PAL raster" CSO db >65 "59 ch PAL raster" Kontakt F-hona Allmänt Övervakning Ja "via SMNP (RJ-45)" Spänning V AC Effektförbrukning W <50 "ett nätaggregat" Arbetstemperatur ºC 0 50 IP-klassning IP21 Dimension mm 483x368x44 (LxBxH) Övervaknings egenskaper: Via frontpanelens display och knappar Optisk uteffekt (on/off) OMI mode (AGC/MGC) SBS-inställning Fjärrstyrning via SNMP Larm-trappar Övervakning via SNMP SBS status Uteffekt Laser-temperatur Laser bias ström TEC-ström Interntemperatur Interna spänningar 13

14 z Världskända z Mikroprocessor z Dubbla Fjärrövervakning Optisk Web... a step into a digital world HA-1550 Förstärkare EDFA med SNMP Art.nr: Påbörjas med (13 db) och stegas upp till (4x17 db) pump-lasers och erbium dopad fiber z isolator på in- & utgång övervakade funktioner z via SNMP nätaggregat med automatisk omkoppling z browser HA-1550S är en serie av optiska förstärkare med 980 eller 1480 nm linjära och högkvalitativa pump-lasers. Förstärkarna är försedda med en effektstabiliseringskrets och temperaturstabilisering, via en termoelektrisk kylare (TEC), vilket garanterar optimala prestanda och lång livslängd. I HA-1550S serien har vi tagit fasta på höga prestanda med stor driftsäkerhet och vi har därför, liksom i våra sändare, dubbla nätaggregat med automatisk omkoppling vid eventuella driftsproblem. Vi har även som standard lagt in fjärrövervakning via SNMP. Samtliga interna laserparametrar och övervakningsfunktioner är mikroprocessorstyrda och på frontpanelen kan aktuell information erhållas. 14

15 Teknisk data Art.nr Typ HA-1550S-13 HA-1550S-15 HA-1550S-17 HA-1550S-19 HA-1550S-20 HA-1550S-21 HA-1550S-23 HA-1550S-24 E-nr Våglängd nm Tolerans dbm ±0,2 Brustal (0 dbm in) db <5,0 Polarisation-mode disp. <0,4 Ineffekt dbm 0 till +10 (typiskt +3) Alarm, effektområde Max dbm +10 Min dbm 0 Uteffekt dbm Reflektionsdämpning db >40 Antal utgångar Kontakter SC/APC Management interface ja "RJ-45" SNMP Effektförbrukning W 50 Spänning V AC Antal nätaggregat 2 Automatisk switchning ja Temperaturområde C 5 65 Dimension mm 483x369x44 (19, 1HE) Vikt kg 5,2 Teknisk data Art.nr Typ HA-1550S-2x17 HA-1550S-4x17 HA-1550S-4x19 HA-1550S-4x21 HA-1550S-8x17 HA-1550S-8x21 E-nr Våglängd nm Tolerans dbm ±0,2 Brustal (0 dbm in) db <5,0 Polarisation-mode disp. <0,4 Ineffekt dbm 0 till +10 (typiskt +3) Alarm, effektområde Max dbm +10 Min dbm 0 Uteffekt dbm 2x17 4x17 4x19 4x21 8x17 8x21 Reflektionsdämpning db >40 Antal utgångar (framsida) 8 (framsida) Kontakter SC/APC Management interface ja "RJ-45" SNMP Effektförbrukning W Spänning V AC Antal nätaggregat 2 Automatisk switchning ja Temperaturområde C 5 65 Dimension mm 483x369x44 (19, 1HE) 483x369x44 (19, 1HE) 483x369x44 (19, 1HE) 483x369x44 (19, 1HE) 530x468x88 (19, 2HE) 530x486x88 (19, 2HE) Vikt kg 5,2 5,2 5,2 5,2 8 8 Visar baksidan av HA-1550S, 4x17 dbm 15

16 z Lågt Flat Förbättrat Bättre... a step into a digital world Fiberoptisk förstärkare Typ Raman BESTÄLLNINGSVARA brustal z gain, <1 alt <2 db z CNR z MER värde Raman förstärkare är en ny typ av fiberoptiska förstärkare speciellt anpassade för långdistans överföringar >60 km. Vid förstärkning av optiska signaler används normalt EDFA s (Erbium-Doped-Fiber-Amplifiers) för att kompensera för de förluster som finns i distributions kedjan (till exempel fiberkabel och fördelare). En nackdel med dessa förstärkare är att man vid kaskadering av fler får ett försämrat CNR värde och som slutligen begränsar distributions kapaciteten. Ett annan lösning är att använda en Raman förstärkare. Till skillnad mot en EDFA, där förstärkningen sker med hjälp av en special dopad fiber och en pump laser, så sker förstärkningen här i den optiska fiberkabeln med hjälp av SRS (Stimulated Raman Scattering) effekten. Förstärkningen sker så långt som upp till 10 db således kan man tillsammans med en EDFA förlänga fibern ca 40 km med bibehållna prestanda. Vid långdistans distribution bör inte förstärkningen på EDFA n överstiga dbm på grund av SBS faktorn men tillsammans med en Raman förstärkare blir resultatet cirka100 km (det finns praktiska tester på upp till 135 km). Vid kaskadering, upprepade hopp, kan man även använda passiv eller aktiv dispersion kompensering för att förbättra prestanda. Användningsområden: Långa trunklinjer Relä stationer (många hopp) DWDM system Undervattens överföringar 16

17 min typiskt max anmärkning Våglängd nm CATV C-band (CATV & DWDM) C &L band Pump effekt mw 500 Raman switch Förstärkning db 6 PRA PRA PRA PRA PRA Flatness db <2 Brustal db 0 vid 0dBm in-effekt Pol. mode dispersion db 0,2 Pol. related gain db 0,4 Pol. related dämpning db 0,2 Spänning VAC Effektförbrukning W 30 Arbetstemperatur Grad C 5 65 Dimension mm 483x369x89 2HE Vikt kg 100 km HT1550EH-2x7 HA-1550S-15 PRA1550D-10 HA-1550S-4x17 OD

18 z Övervakning z DWDM Gain Web Dubbla... a step into a digital world HA-1550G Gain flatted förstärkare för DWDM system BESTÄLLNINGSVARA Användningsområden: DWDM system IP/QAM insert VOD system z via SNMP z flattness <±1 db z GFF-filter browser z nätaggregat En traditionell EDFA:s förstärkning är inte rak över hela spektrat vilket påverkar kvaliteten och begränsar förstärkarens möjligheter i multikanals system. HA-1550G har en unik APC (autmatisk effekt kontroll) och ATC (automatisk temperatur kontroll) som tillsammans med ett GFF-filter gör den speciellt anpassad för överföring av >40 kanaler med bättre flatness än ±1dB. Art.nr Typ HA1550G-4x17 Våglängd (nm) Brustal (db) <4,5 (0dBm in) Polarisation-mode disp. <0,5 In-effekt (dbm) 10 till +10 (typiskt +3) Ut-effekt (dbm) 4x17 Gain flatness (db) <±1 Effekt tolerans (db) <0,2 (utgång) Antal utgångar 4 Kontakter SC/APC Management interface Ja (RJ-45) SNMP Effektförbrukning (W) 50 Spänning (VAC) Antal nätaggregat 2 Automatisk switchning Ja Temperaturkontroll Ja Temperaturområde ( C) 5 65 Dimension (mm) 483x369x44 (19,1HE) Vikt (kg) 5 Output from EDF GFF Flat Gain Power Attenuation Power Wavelength Wavelength Wavelength 18

19 OPR-9235B 19 optisk mottagare Art.nr: Optisk mottagare, OPR-9235B, 19 -utförande E-nr: Våglängd: (nm) Ineffekt: (dbm) 8 till +2 Reflektionsdämpning: (db) >50 Kontakter: SC/APC HF Frekvensområde: (MHz) Flatness (db): (db) ±0,75 Utnivå: (dbµv) (vid 1 dbm in) Nivåjustering (db): (db) 0 18 Slope justering (db): (db) 0 15 Reflektionsdämpning: (db) >16 Impedans: (Ohm) 75 Prestanda vid PAL-D 60 kanaler 10 km fiber (dbm): -1 (in-effekt) CNR: (db) 52 CTB: (db) 60 CSO: (db) 65 Management interface: Nej Kontakter: F Spänning: (V AC) 220 Effektförbrukning: (W) <30 Antal nätaggregat: 1 Automatisk switchning: Ja Temperaturkontroll: Ja Temperaturområde: ( C) 0 till 50 Dimension: (mm) 483x369x44 (19, 1HE) Vikt: (kg) 2,5 19

20 Optiska noder Merparten av våra noder är försedda med en AGC funktion, vilket förenklar vid projekteringen då man härigenom erhåller samma utgångs parametrar oavsett optisk in effekt (inom specificerade min/max värden). För att underlätta installation och service är samtliga elektroniskt inställbara och har även en display samt optisk effektmätare. De finns i utföranden för endast mottagning, med inbyggd retursändare samt några med fjärrövervakning. Vi har ett brett sortiment som täcker allt från FTTH applikationer till noder i distributionspunkter. Utnivåer från 76 dbµv till 113 dbµv. Nytt i sortimentet är optiska system för satellit distribution som möjliggör mottagning från en eller två satellitpositioner samt DVB-T och fiber distribution upp till 32 mottagningspunkter. I varje mottagningspunkt kan SAT-MF system kopplas in för vidare distribution via kabel. 20

21 Jämförelse Terra optiska noder Val av fibernod Art.nr Typ OD-001A OD-002 OD-003 OD-010R61 OD-100P OD-110R2 OD-110DR2 OD-120 OD-200P OD-200 MN-100 E-nr Beskrivning Mini-nod Nod Mikro-nod Nod m. retur Nod Nod m. retur Nod m. retur Nod Nod m. retur Nod m. retur pico-nod Min ineffekt dbm Max ineffekt dbm Effektmätare x x x x x x x x x x Frekvensområde MHz Utnivå CTB (Cenelec 42 Ch.) dbuv Justerbar interstage db Justerbara slope db 0/5/10 0/5/10 0/3/6/ AGC x x x x x x x x x x x 1 utgång x x x x x x x x 2 utgångar x x 1 alt 2 utgångar x x x Testutgång ingång x Testutgång utgång x x x x x x x x x Retur x x x modul modul Våglängd nm Frekvensområde MHz Ingress filter x x x x x Innivå dbuv Extern retur-ingång x x Övervakning A A A B A A 230 V AC x x x x x x x x x 48 V AC x x Inomhus x x x x x x x x x x x Utomhus x x Kontakt opto SC/APC SC/APC SC/APC SC/APC SC/APC SC/APC SC/APC SC/APC SC/APC SC/APC SC/APC Kontakt HF F F F F F F F F PG11 (5/8) PG11 (5/8) F Styrning extern port x x x Typ av nod FTTH ÖP FTTH ÖP ÖP/D3 ÖP/D3 ÖP/D3 ÖP/D3 ÖP/D3 ÖP/D3 FTTH A) Via M asterwatch och Terra returmottagare ro121m B) Via RJ-45 port C) Kan även fås för 48VAC FTTH Fiber till hemmet nod OP Nod för överlämningspunkt OP/D3 Nod för överlämningspunkt alt ersätta befintlig fastighetsförstärkare. 21

22 z Mycket z Optisk z Elektroniskt Inbyggd 80 Optisk Inbyggd a step into a digital world OD-003 Optisk mikro-nod Art.nr: Optisk mikro nod, MHz, 80 dbµv, 230 V AC, OD-003 E-nr: kompakt design z nätdel 230 V AC z MHz ineffekt 3 till 10 dbm z AGC z effektmätare inställbar z dbµv utnivå vid 42 kanaler CENELEC En mikro-nod som ger dig lite mer än du är van vid. Det lilla formatet gör den idealisk att använda i till exempel fiber-till-hemmet (FTTH) applikationer med trånga utrymmen. Den inbyggda AGC'n håller utgångsnivån konstant om ineffekten ligger inom 3 och 10 dbm och man kan enkelt utläsa ineffekten via den inbyggda displayen. Den inbyggda knappsatsen möjliggör att man kan välja interstagedämpning elektroniskt vilket tar bort behovet av externa plug-in moduler. Typ OD-003 Opto Våglängd (nm) In nivå (dbm) 3 till 10 Optisk AGC Ja Kontakter SC/APC HF Frekvensområde (MHz) Slope Rak utgång Justerbar dämpning (db) 0 15 (i 1 db steg) Utnivå vid 42 Ch Cenelec (dbµv) 80 Antal utgångar 1 Kontakter F Spänning (V AC) 230 Vikt (Kg) 0,26 Dimension (LxBxH) (mm) 133x73x39 22

23 z Interstage-dämpning z Utnivå z Ineffekten z Optisk Slopen Inbyggd Optisk... a step into a digital world OD-001A, OD-002 Optiska mini-noder Art.nr: OD-001A, optisk mini-nod, MHz, 94 dbµv, 220 V AC E-nr: Art.nr: OD-002, Optisk mini-nod, , 106 dbµv, 220 V AC E-nr: ineffekt 7 till +2 dbm z nm våglängd 94 dbµv respektive 106 dbµv z testutgång, 20 db z AGC justeras via inbyggd knappsats z nätdel 220 V AC visas på en display z ställs via inbyggd knappsats Mini-noder som ger dig lite mer än du är van vid. Det lilla formatet gör den idealisk att använda i till exempel villor eller andra applikationer med trånga utrymmen. Den inbyggda AGC håller utgångsnivån konstant om ineffekten ligger inom 7 och +2 dbm och man kan enkelt utläsa ineffekten via den inbyggda displayen. Den inbyggda knappsatsen möjliggör att man kan välja interstage-dämpning och slope elektroniskt vilket tar bort behovet av externa plug-in moduler. Mottagaren är dessutom försedd med testpunkt ( 20 db). Inbyggt switch-mode nätaggregat ger låg strömförbrukning och hög säkerhet. Art.nr Typ OD-001A OD-002 E-nr Opto Våglängd (nm) In nivå (dbm) 7 till +2 Optisk AGC Ja Kontakter SC/APC HF Frekvensområde (MHz) Justerbar slope (db) 0/5/10 Justerbar dämpning (db) 0 10 (I 0,5 db steg) Utnivå vid 42 Ch Cenelec (dbµv) Antal utgångar 1 Kontakter F Testpunkt (db) 20 Returmöjlighet Nej Management interface Nej Spänning (V AC) Dimension (LxBxH) (mm) 186x95x47 23

24 z Inbyggd z Optisk Inbyggd 5 Elektroniskt Utnivå Ingress... a step into a digital world OD-010 R61 Optisk nod med retursändare Art.nr: Optisk nod OD-010 med retursändare E-nr: AGC z retursändare z inställbar z effektmätare z MHz pilot-generator z 106 dbµv z Fjärrövervakning blocking filter OD-010 är en avancerad mini-nod med inbygdd retursändare. Den är bland annat utrustad med AGC, elektroniskt inställbar, optisk effektmätare, "ingress blocking"-filter, testuttag och 1 mw retursändare med FP-laser. Med knappsatsen kan interstage, dämpning och slope regleras. Noden kan fjärrövervakas med hjälp av Terras monitoringsystem MasterWatch förutsätter även Terras returmottagare. Framriktning Våglängd nm Optisk innivå dbm 7 till +2 Frekvensområde MHz Optisk AGC Ja Impedans ohm 75 Return loss db 18 db/40 MHz 1,5 db/oktav Linjäritet db ± 0,75 Utnivå vid 42Ch dbµv 106 Dämpsats db 0 15 i 1dB steg Kabelutjämnare db 0/3/6/9 Testuttag db 20 Returriktning Laser typ okyld FB Effekt mw 1 (2 mw finns på begäran) Våglängd nm 1310 Frekvensområde MHz 5 65 Ingress filter MHz bandpass >20 MHz, 0,5 db / stopp <15 MHz, 20 db In-nivå dbuv Dämpsats db 0 25 i 1dB steg Return loss db 18 Pilot ton MHz 5 Testuttag db 20 Allmänt Kontakter Opto: SC/APC, HF: F Effektförbrukning W 7 Spänning V AC Arbetstemperatur C 20 till +45 Dimension mm 185,5x95x47 Vikt kg 0,9 24

25 z Utnivå z Interstage z Optisk z Slopen Tesport Inbyggd Optisk Ineffekten... a step into a digital world OD-100 Elektroniskt inställbar nod Art.nr: OD-100 Optisk nod MHz, 113 dbµv, 220 V AC E-nr: in-effekt 7 till +2 dbm z nm våglängd 113 dbµv vid 42 kanaler CENELEC z 20 db z visas på display dämpning justerbar via knappsats z nätdel 220 V AC ställs in via inbyggd knappsats z AGC Elektroniskt inställbar nod med hög utnivå, är en prisvärd lösning vid anslutning till HFC-nät. Den inbyggda AGC:n håller utgångsnivån konstant om ineffekten ligger mellan 7 och +2 dbm och via den inbyggda displayen kan effekten enkelt utläsas. Med knappsatsen kan man justera interstage dämpningen samt utgångs slopen elektroniskt vilket tar bort behovet av plug-in enheter. Försedd med switch-mode nätaggregat som ger låg strömförbrukning och hög säkerhet. Art.nr Typ OD-100 E-nr Opto Våglängd (nm) Innivå (dbm) 7 till +2 Optisk AGC Ja Kontakter SC/APC HF Frekvensområde (MHz) Justerbar slope (db) 0 15,5 (i 0,5 db steg) Justerbar dämpning (db) 0 15,5 (i 0,5 db steg) Utnivå vid 42 Ch Cenelec (dbµv) 113 Antal utgångar 1 kontakter F Testpunkt (db) 20 Returmöjlighet Nej Management interface Nej Spänning (V AC) Dimension (LxBxH) (mm) 219x135x76 25

26 z z Inbyggd z Optisk z Frekvensområde z Slope z Interstage z Larmar z Elektroniskt z 1... a step into a digital world OD-120 Optisk nod Som ger dig mer än du är van vid. Art.nr: Optisk nod, , 113 dbµv, 230 V AC, fjärrstyrd, OD-120 nm med SC/APC-ingång display och effektmätare AGC MHz 0 15 db dämpning 0 15 db vid fel inställningsbar lokalt eller via fjärrmanövrering alternativt 2 utgångarin och utgång för styrning av externa enheter En nod som ger dig lite mer än du är van vid. Noden kan övervakas och kontrolleras via remote (SNMP) eller lokalt. Den inbyggda AGC håller utgångsnivån konstant om ineffekten ligger inom 7 och +2 dbm och man kan enkelt utläsa in-effekten via den inbyggda displayen. Den inbyggda knappsatsen möjliggör att man kan välja interstage-dämpning och slope elektroniskt vilket tar bort behovet av externa plug-in moduler. Mottagaren är dessutom försedd med testpunkt (-20 db). Inbyggt switch-mode nätaggregat ger låg strömförbrukning och hög säkerhet. Art.nr Typ OD-120 E-nr Opto Våglängd (nm) Innivå (dbm) 7 till +2 Optisk AGC Ja Kontakter SC/APC RF Frekvensområde (MHz) Justerbar slope** (db) 0 15 (i 1 db steg) * Utnivå (CTB, CSO) mätt med 6 db slope. ** även justerbar via PC och Ethernet (SNMP) Justerbar dämpning** (db) 0 15 (i 1 db steg) Utnivå vid 42 Ch Cenelec* (dbµv) 113 Antal utgångar 1 2 Kontakter F Testpunkt (db) 20 ±0,7 db Returmöjlighet Ja Management interface Ja Ethernet-kontakt RJ45 Spänning (V AC) Temperatur (drift) ( C) 20 till +50 Dimension (LxBxH) (mm) 213x138x Kontrollbara parametrar Temperatur Optisk innivå RF-utnivå Intern DC-spänning Justerbara parametrar Dämpning första dämpsteget Dämpning andra dämpsteget Slope Kontrollbara portar Alarm (ingång) Relä (utgång) UPS-status 26

27 z Optisk z Inbyggd z Elektronisk z Inbyggd z 5 z Fjärrövervakning z Utnivå z Ingress... a step into a digital world Optisk nod OD-110R2 Med retur 2 mw AGC retursändare inställbar effektmätare MHz pilot-generator 113 dbµv blocking filter Art.nr: Optisk nod OD-110R2 med retur 2 mw, 5 65 MHz, 113 dbµv, 230 V AC E-nr: OD-110R2 är en avancerad nod med inbyggd retursändare. Den är bland annat utrustad med AGC, elektronisk inställning, optisk effektmätare, "ingress blocking"-filter, testuttag och en 2 mw retursändare med FP-laser. Med knappsatsen kan interstage-dämpning och slope regleras. Utgång för styrning av externa enheter. Framriktning Våglängd nm Optisk innivå dbm 7 till +2 Frekvensområde MHz 47/75/87/ (beroende på diplexfilter) Optisk AGC Ja Impedans ohm 75 Return loss db 18 db/40 MHz 1,5 db/oktav Linjäritet db ± 0,75 Utnivå vid 42Ch dbµv 113 Dämpsats db 0 15 i 1dB steg Slope db 0 15 i 1dB steg Testuttag db 20 Returriktning Laser typ okyld FP Effekt mw 2 Våglängd nm 1310 ±10 Frekv. område MHz 5 30/55/65/85 Ingressfilter MHz bandpass >20 MHz, 0,5 db/ stopp <15 MHz, 20 db Innivå dbuv Dämpsats db 0 25 i 1dB steg Return loss db 18 Pilot ton MHz 5 Testuttag db 20 Allmänt Kontakter Opto: SC/APC, HF: F Effektförbrukning W 15 Spänning V AC Arbetstemperatur C 20 till +45 Dimension mm 213x138x76 Vikt kg 1,4 27

28 z Ineffekten z Optisk z 1 z 113 z Optisk z Kan z Slopen z GaAs z Ställbar z Ingress-blockering... a step into a digital world OD-200/200P Optisk nod Art.nr: OD-200P optisk nod MHz, 113 dbµv, 230 V AC. E-nr: Art.nr: OD-200 optisk nod MHz, 113 dbµv, 48 V AC. E-nr: visas på en display AGC eller 2 utgångar dbµv vid 42 kanaler CENELEC ineffekt 7 till 2 dbm förses mer retursändare och Interstage justeras via inbyggd knappsats push-pull teknik ingress-switch för returen som plug-in modul Enmycket avancerad nod till ett slagkraftigt pris. Terra OD-200 är den perfekta lösningen vid anslutning till ett HFC-nät och kan inte bli mycket enklare än med OD-200. Den inbyggda AGC:n håller utnivån konstant om ineffekten ligger mellan 7 och +2 dbm. Man kan via den inbyggda knappsatsen, elektroniskt ställa in ingångs respektive interstage dämpsatsen samt slopen i steg om 0,5 db. Via den inbyggda displayen kan man mycket enkelt få fram felmeddelanden som påskyndar eventuell felsökning. OD-200 kan även förses med retursändare och ingress-blockingsfilter. Allt detta erbjuder vi till ett pris som normalt motsvarar en mycket enkel optisk nod. Noden kan fjärrövervakas med hjälp av Terras monitoringsystem MasterWatch (förutsätter även Terras returmottagare. Tekniska specifikationer Optiska noder Art.nr Typ OD-200P OD-200 E-nr Opto Våglängd (nm) In nivå (dbm) 7 till +2 7 till +2 Optisk AGC Ja Ja Kontakter SC/APC SC/APC HF Frekvensområde (MHz) Justerbar slope (db) 0 10 (i 0,5 db steg) 0 10 (i 0,5 db steg) Justerbar dämpning (db) 0 10 (i 0,5 db steg) 0 10 (i 0,5 db steg) Utnivå vid 42 Ch Cenelec (dbµv) Antal utgångar Kontakter PG-11 (5/8 pin) PG-11 (5/8 pin) Testpunkt (db) Returmöjlighet Ja Ja Management interface Ja Ja Spänning (V AC) Dimension (LxBxH) (mm) 269x159x x159x120 28
