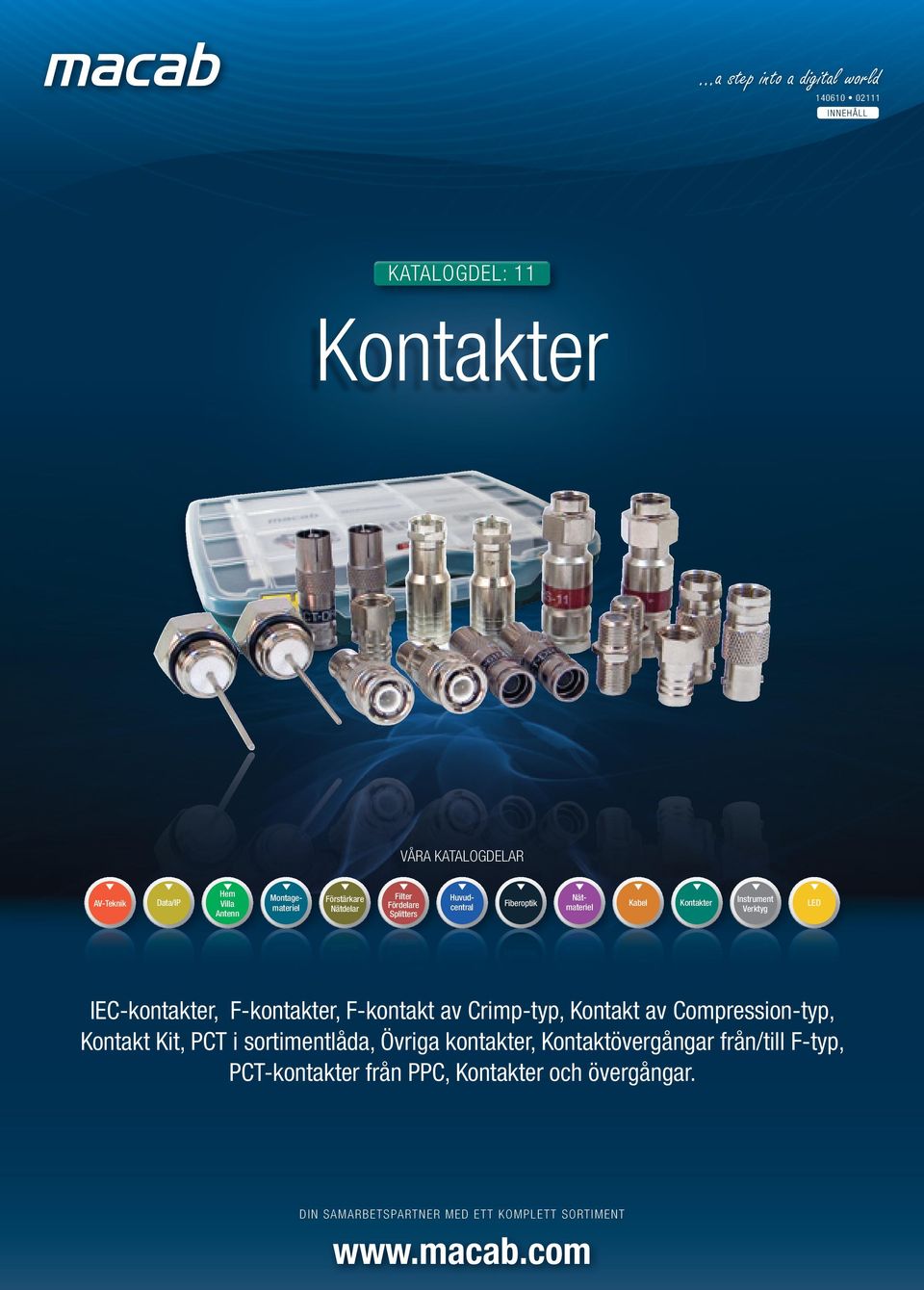

1 Hem Villa Förstärkare Nätdelar Filter Fördelare Montagemateriel Huvudcentral Nätmateriel Instrument Verktyg...a step into a digital world KATALOGDEL: 11 Kontakter VÅRA KATALOGDELAR AV-Teknik Data/IP Hem Villa Antenn Förstärkare Nätdelar Filter Fördelare Splitters Fiberoptik Montagemateriel Huvudcentral Nätmateriel Kabel Kontakter Instrument Verktyg LED Antenn Splitters AV-Teknik Data/IP Fiberoptik Kabel Kontakter LED IEC-kontakter, F-kontakter, F-kontakt av Crimp-typ, Kontakt av Compression-typ, Kontakt Kit, PCT i sortimentlåda, Övriga kontakter, Kontaktövergångar från/till F-typ, PCT-kontakter från PPC, Kontakter och övergångar. DIN SAMARBETSPARTNER MED ETT KOMPLETT SORTIMENT

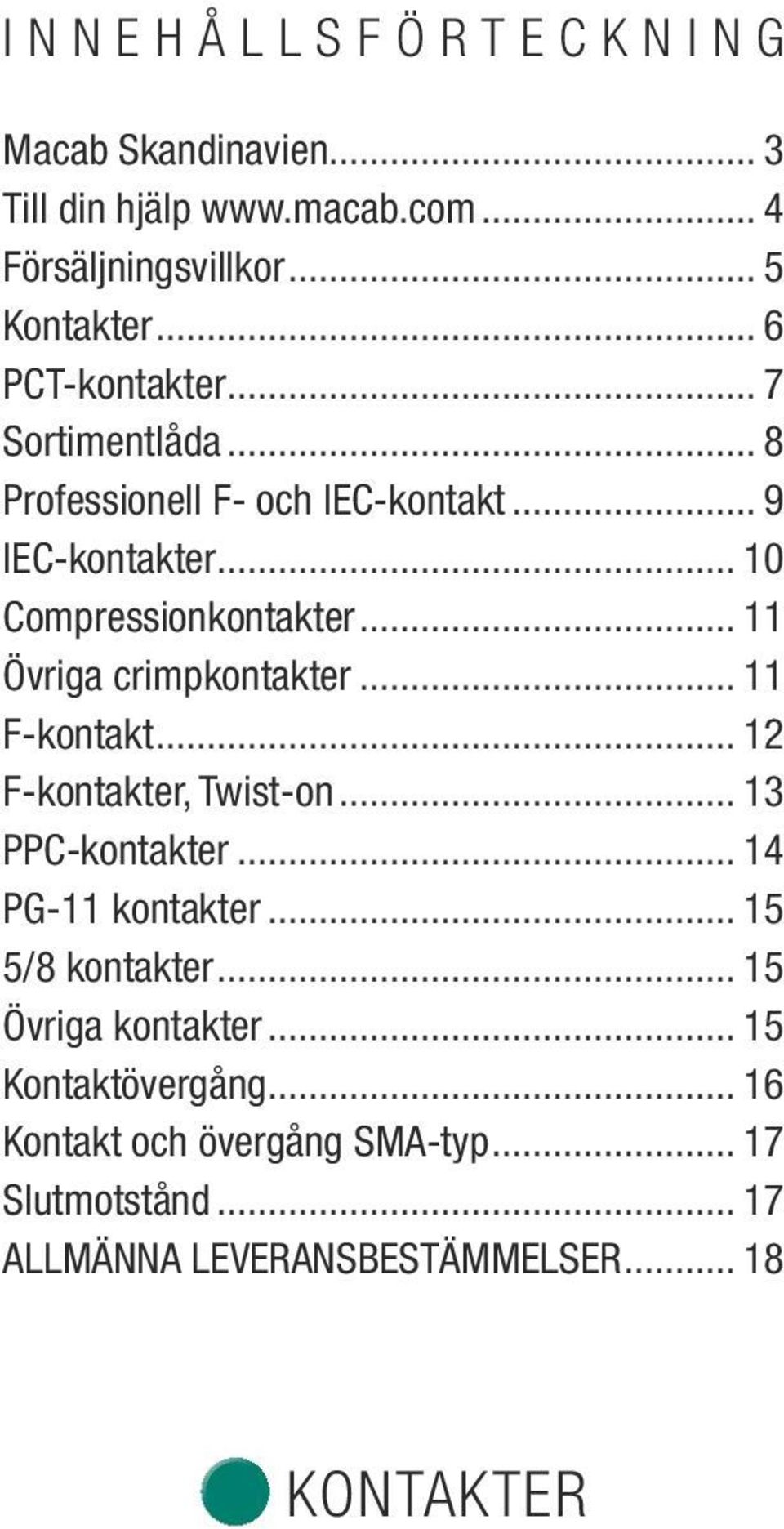

2 SFÖRTECKNING Macab Skandinavien... 3 Till din hjälp 4 Försäljningsvillkor... 5 Kontakter... 6 PCT-kontakter... 7 Sortimentlåda... 8 Professionell F- och IEC-kontakt... 9 IEC-kontakter Compressionkontakter Övriga crimpkontakter F-kontakt F-kontakter, Twist-on PPC-kontakter PG-11 kontakter /8 kontakter Övriga kontakter Kontaktövergång Kontakt och övergång SMA-typ Slutmotstånd ALLMÄNNA LEVERANSBESTÄMMELSER KONTAKTER

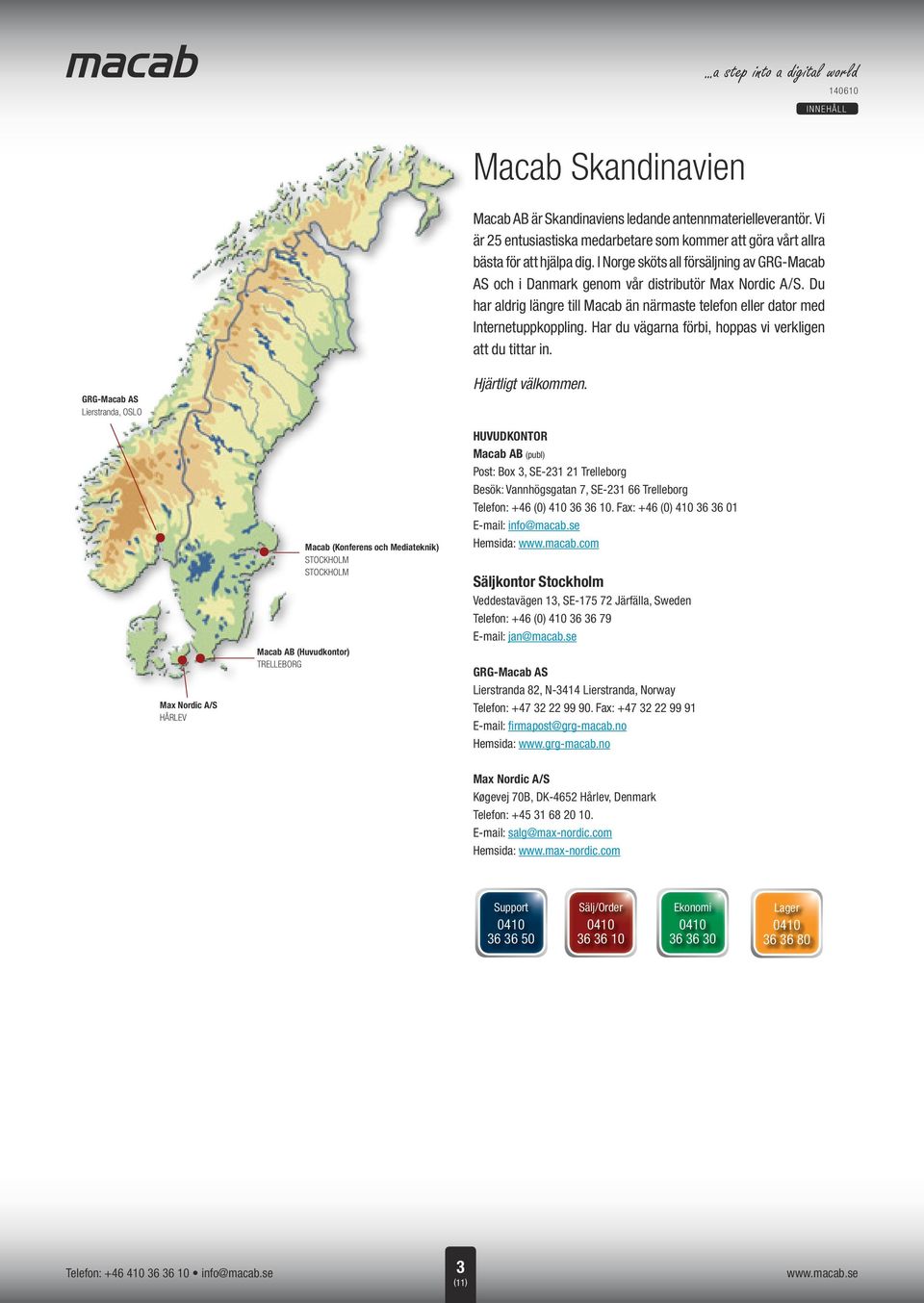

3 ...a step into a digital world Macab Skandinavien Macab AB är Skandinaviens ledande antennmaterielleverantör. Vi är 25 entusiastiska medarbetare som kommer att göra vårt allra bästa för att hjälpa dig. I Norge sköts all försäljning av GRG-Macab AS och i Danmark genom vår distributör Max Nordic A/S. Du har aldrig längre till Macab än närmaste telefon eller dator med Internetuppkoppling. Har du vägarna förbi, hoppas vi verkligen att du tittar in. GRG-Macab AS Lierstranda, OSLO Hjärtligt välkommen. Max Nordic A/S HÅRLEV Macab AB (Huvudkontor) TRELLEBORG Macab (Konferens och Mediateknik) STOCKHOLM STOCKHOLM HUVUDKONTOR Macab AB (publ) Post: Box 3, SE Trelleborg Besök: Vannhögsgatan 7, SE Trelleborg Telefon: +46 (0) Fax: +46 (0) info@macab.se Hemsida: Säljkontor Stockholm Veddestavägen 13, SE Järfälla, Sweden Telefon: +46 (0) jan@macab.se GRG-Macab AS Lierstranda 82, N-3414 Lierstranda, Norway Telefon: Fax: firmapost@grg-macab.no Hemsida: Max Nordic A/S Køgevej 70B, DK-4652 Hårlev, Denmark Telefon: salg@max-nordic.com Hemsida: Support Sälj/Order Ekonomi Lager

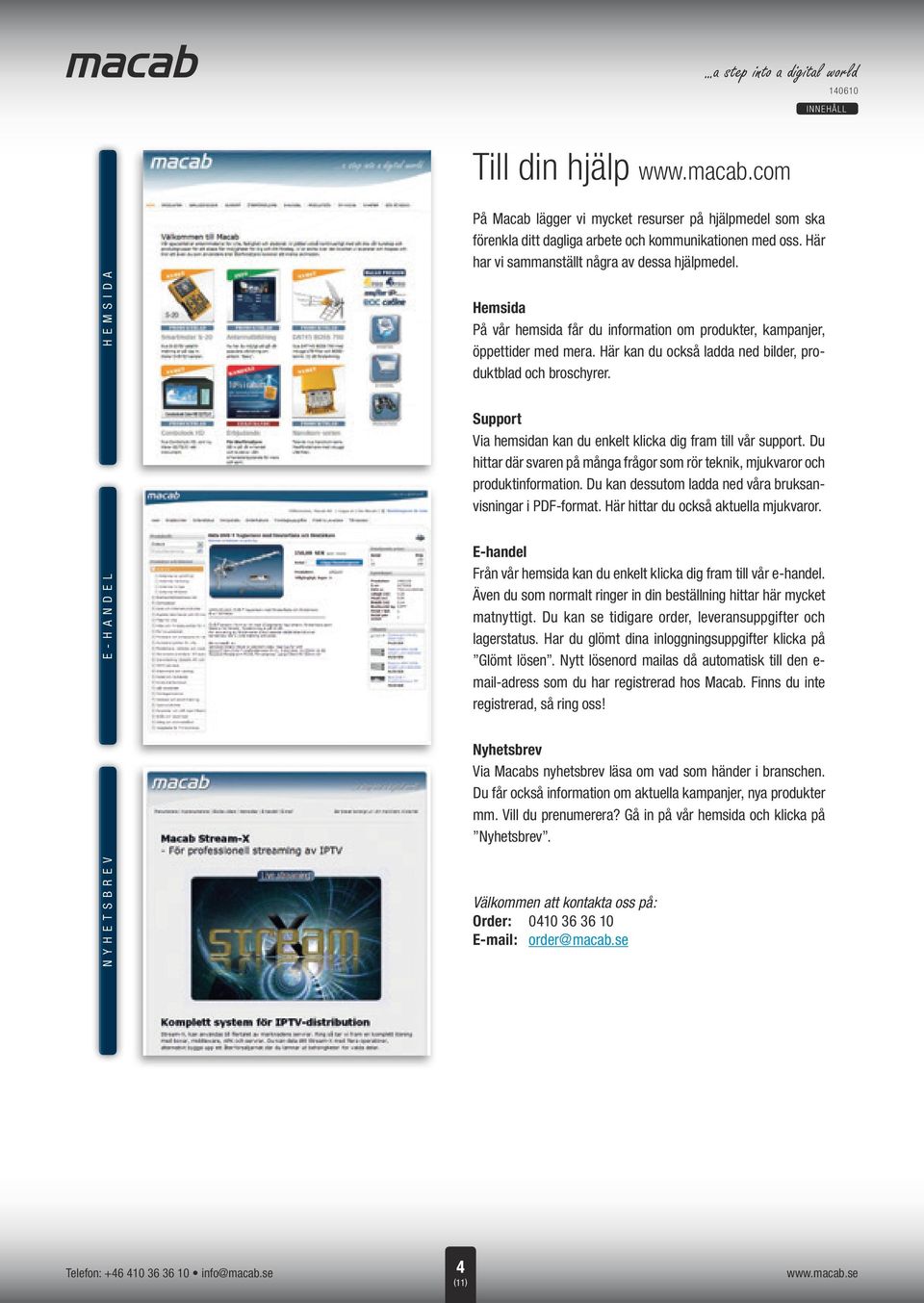

4 ...a step into a digital world Till din hjälp På Macab lägger vi mycket resurser på hjälpmedel som ska förenkla ditt dagliga arbete och kommunikationen med oss. Här har vi sammanställt några av dessa hjälpmedel. HEMSIDA Hemsida På vår hemsida får du information om produkter, kampanjer, öppettider med mera. Här kan du också ladda ned bilder, produktblad och broschyrer. Support Via hemsidan kan du enkelt klicka dig fram till vår support. Du hittar där svaren på många frågor som rör teknik, mjukvaror och produktinformation. Du kan dessutom ladda ned våra bruksanvisningar i PDF-format. Här hittar du också aktuella mjukvaror. E-HANDEL E-handel Från vår hemsida kan du enkelt klicka dig fram till vår e-handel. Även du som normalt ringer in din beställning hittar här mycket matnyttigt. Du kan se tidigare order, leveransuppgifter och lagerstatus. Har du glömt dina inloggningsuppgifter klicka på Glömt lösen. Nytt lösenord mailas då automatisk till den e- mail-adress som du har registrerad hos Macab. Finns du inte registrerad, så ring oss! Nyhetsbrev Via Macabs nyhetsbrev läsa om vad som händer i branschen. Du får också information om aktuella kampanjer, nya produkter mm. Vill du prenumerera? Gå in på vår hemsida och klicka på Nyhetsbrev. NYHETSBREV Välkommen att kontakta oss på: Order: order@macab.se 4

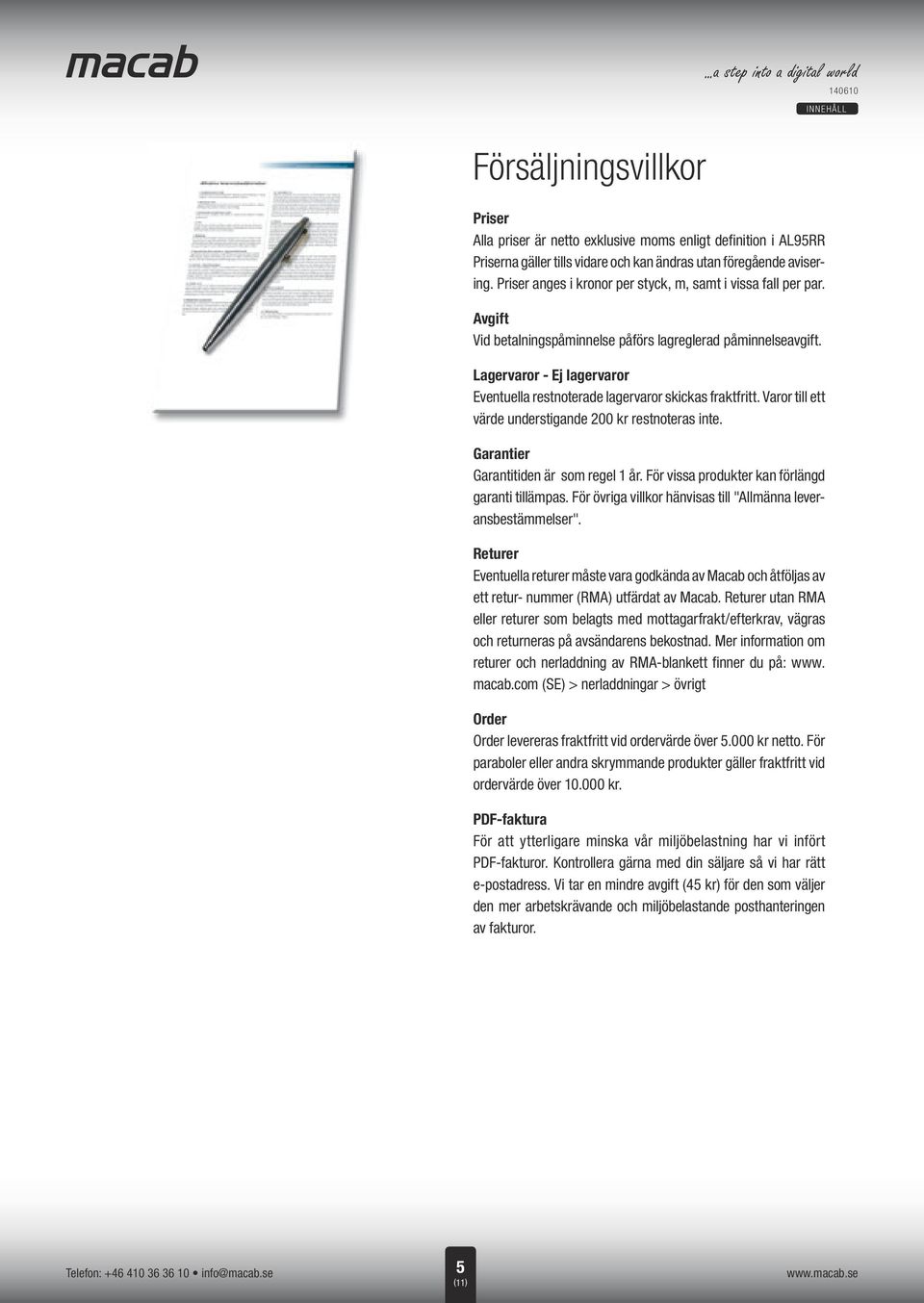

5 ...a step into a digital world Försäljningsvillkor Priser Alla priser är netto exklusive moms enligt definition i AL95RR Priserna gäller tills vidare och kan ändras utan föregående avisering. Priser anges i kronor per styck, m, samt i vissa fall per par. Avgift Vid betalningspåminnelse påförs lagreglerad påminnelseavgift. Lagervaror - Ej lagervaror Eventuella restnoterade lagervaror skickas fraktfritt. Varor till ett värde understigande 200 kr restnoteras inte. Garantier Garantitiden är som regel 1 år. För vissa produkter kan förlängd garanti tillämpas. För övriga villkor hänvisas till "Allmänna leveransbestämmelser". Returer Eventuella returer måste vara godkända av Macab och åtföljas av ett retur- nummer (RMA) utfärdat av Macab. Returer utan RMA eller returer som belagts med mottagarfrakt/efterkrav, vägras och returneras på avsändarens bekostnad. Mer information om returer och nerladdning av RMA-blankett finner du på: www. macab.com (SE) > nerladdningar > övrigt Order Order levereras fraktfritt vid ordervärde över kr netto. För paraboler eller andra skrymmande produkter gäller fraktfritt vid ordervärde över kr. PDF-faktura För att ytterligare minska vår miljöbelastning har vi infört PDF-fakturor. Kontrollera gärna med din säljare så vi har rätt e-postadress. Vi tar en mindre avgift (45 kr) för den som väljer den mer arbetskrävande och miljöbelastande posthanteringen av fakturor. 5

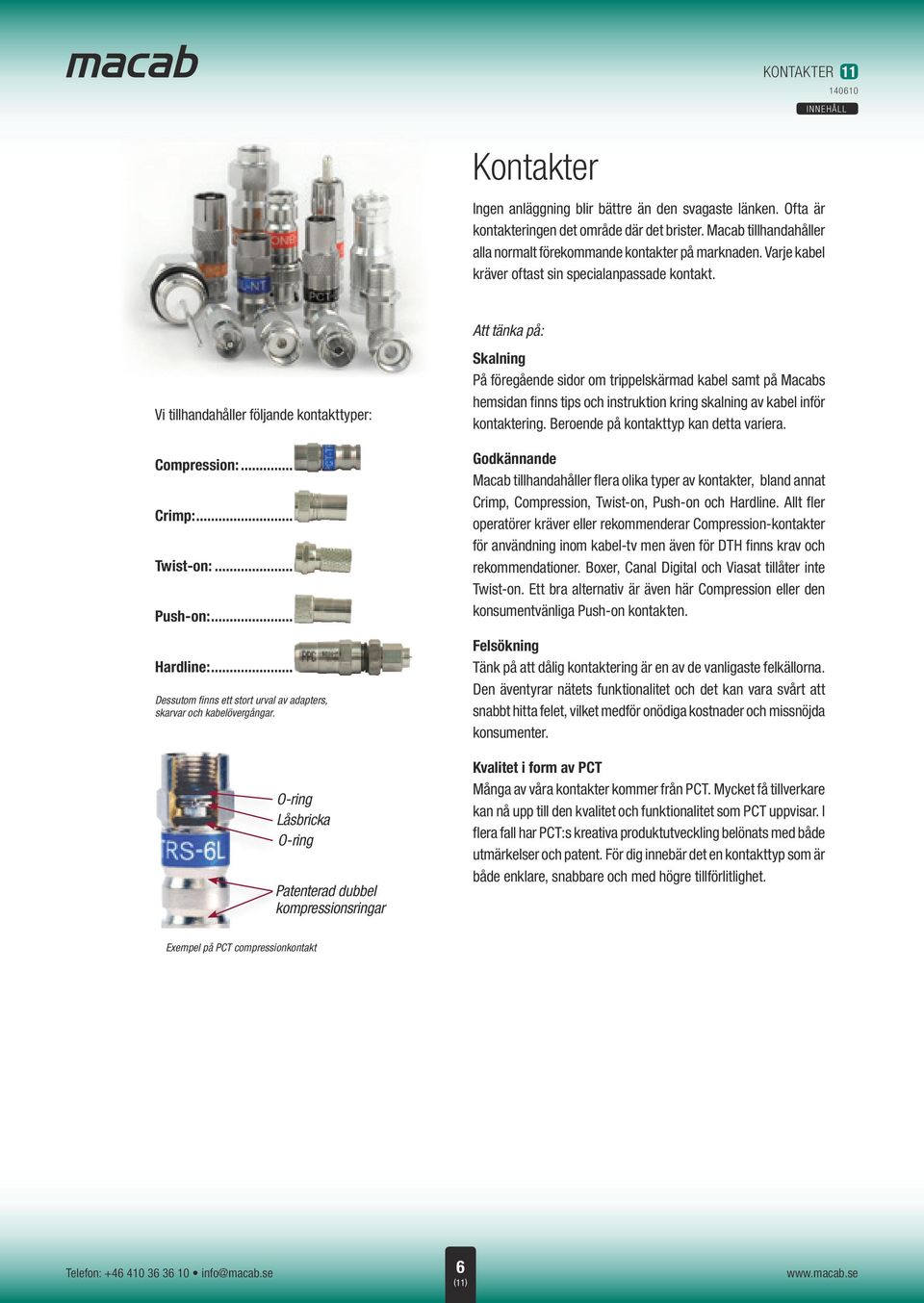

6 Kontakter KONTAKTER 11 Ingen anläggning blir bättre än den svagaste länken. Ofta är kontakteringen det område där det brister. Macab tillhandahåller alla normalt förekommande kontakter på marknaden. Varje kabel kräver oftast sin specialanpassade kontakt. Vi tillhandahåller följande kontakttyper: Compression:... Crimp:... Twist-on:... Push-on:... Hardline:... Dessutom finns ett stort urval av adapters, skarvar och kabelövergångar. O-ring Låsbricka O-ring Patenterad dubbel kompressionsringar Att tänka på: Skalning På föregående sidor om trippelskärmad kabel samt på Macabs hemsidan finns tips och instruktion kring skalning av kabel inför kontaktering. Beroende på kontakttyp kan detta variera. Godkännande Macab tillhandahåller flera olika typer av kontakter, bland annat Crimp, Compression, Twist-on, Push-on och Hardline. Allt fler operatörer kräver eller rekommenderar Compression-kontakter för användning inom kabel-tv men även för DTH finns krav och rekommendationer. Boxer, Canal Digital och Viasat tillåter inte Twist-on. Ett bra alternativ är även här Compression eller den konsumentvänliga Push-on kontakten. Felsökning Tänk på att dålig kontaktering är en av de vanligaste felkällorna. Den äventyrar nätets funktionalitet och det kan vara svårt att snabbt hitta felet, vilket medför onödiga kostnader och missnöjda konsumenter. Kvalitet i form av PCT Många av våra kontakter kommer från PCT. Mycket få tillverkare kan nå upp till den kvalitet och funktionalitet som PCT uppvisar. I flera fall har PCT:s kreativa produktutveckling belönats med både utmärkelser och patent. För dig innebär det en kontakttyp som är både enklare, snabbare och med högre tillförlitlighet. Exempel på PCT compressionkontakt 6

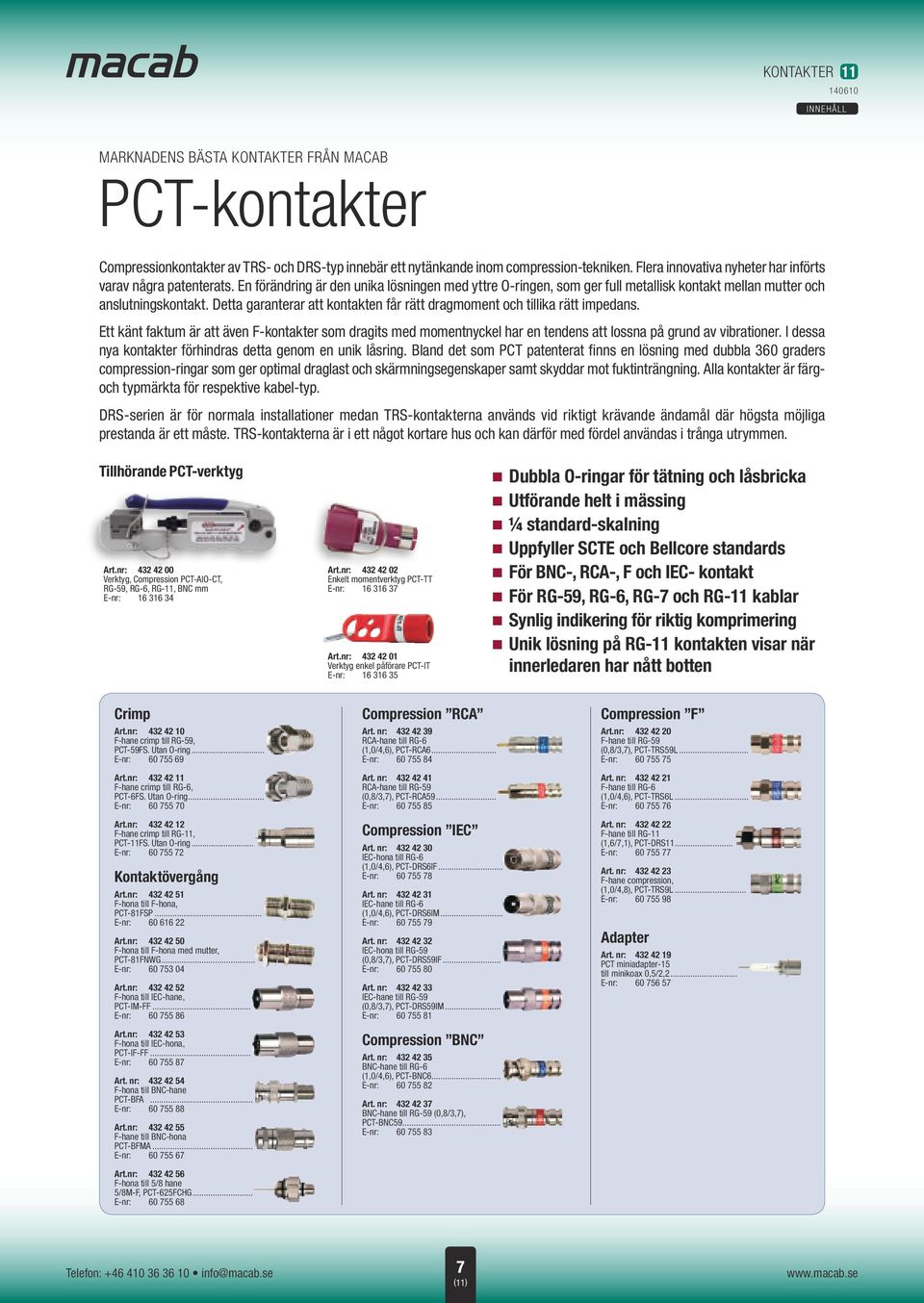

7 MARKNADENS BÄSTA KONTAKTER FRÅN MACAB PCT-kontakter Compressionkontakter av TRS- och DRS-typ innebär ett nytänkande inom compression-tekniken. Flera innovativa nyheter har införts varav några patenterats. En förändring är den unika lösningen med yttre O-ringen, som ger full metallisk kontakt mellan mutter och anslutningskontakt. Detta garanterar att kontakten får rätt dragmoment och tillika rätt impedans. Ett känt faktum är att även F-kontakter som dragits med momentnyckel har en tendens att lossna på grund av vibrationer. I dessa nya kontakter förhindras detta genom en unik låsring. Bland det som PCT patenterat finns en lösning med dubbla 360 graders compression-ringar som ger optimal draglast och skärmningsegenskaper samt skyddar mot fuktinträngning. Alla kontakter är färgoch typmärkta för respektive kabel-typ. DRS-serien är för normala installationer medan TRS-kontakterna används vid riktigt krävande ändamål där högsta möjliga prestanda är ett måste. TRS-kontakterna är i ett något kortare hus och kan därför med fördel användas i trånga utrymmen. Tillhörande PCT-verktyg Art.nr: Verktyg, Compression PCT-AIO-CT, RG-59, RG-6, RG-11, BNC mm E-nr: Art.nr: Enkelt momentverktyg PCT-TT E-nr: Art.nr: Verktyg enkel påförare PCT-IT E-nr: Dubbla O-ringar för tätning och låsbricka Utförande helt i mässing ¼ standard-skalning Uppfyller SCTE och Bellcore standards För BNC-, RCA-, F och IEC- kontakt För RG-59, RG-6, RG-7 och RG-11 kablar Synlig indikering för riktig komprimering Unik lösning på RG-11 kontakten visar när innerledaren har nått botten Crimp Art.nr: F-hane crimp till RG-59, PCT-59FS. Utan O-ring... E-nr: Art.nr: F-hane crimp till RG-6, PCT-6FS. Utan O-ring... E-nr: Art.nr: F-hane crimp till RG-11, PCT-11FS. Utan O-ring... E-nr: Kontaktövergång Art.nr: F-hona till F-hona, PCT-81FSP... E-nr: Art.nr: F-hona till F-hona med mutter, PCT-81FNWG... E-nr: Art.nr: F-hona till IEC-hane, PCT-IM-FF... E-nr: Art.nr: F-hona till IEC-hona, PCT-IF-FF... E-nr: Art. nr: F-hona till BNC-hane PCT-BFA... E-nr: Art.nr: F-hane till BNC-hona PCT-BFMA... E-nr: Art.nr: F-hona till 5/8 hane 5/8M-F, PCT-625FCHG... E-nr: Compression RCA Art. nr: RCA-hane till RG-6 (1,0/4,6), PCT-RCA6... E-nr: Art. nr: RCA-hane till RG-59 (0,8/3,7), PCT-RCA59... E-nr: Compression IEC Art. nr: IEC-hona till RG-6 (1,0/4,6), PCT-DRS6IF... E-nr: Art. nr: IEC-hane till RG-6 (1,0/4,6), PCT-DRS6IM... E-nr: Art. nr: IEC-hona till RG-59 (0,8/3,7), PCT-DRS59IF... E-nr: Art. nr: IEC-hane till RG-59 (0,8/3,7), PCT-DRS59IM... E-nr: Compression BNC Art. nr: BNC-hane till RG-6 (1,0/4,6), PCT-BNC6... E-nr: Art. nr: BNC-hane till RG-59 (0,8/3,7), PCT-BNC59... E-nr: Compression F Art.nr: F-hane till RG-59 (0,8/3,7), PCT-TRS59L... E-nr: Art. nr: F-hane till RG-6 (1,0/4,6), PCT-TRS6L... E-nr: Art. nr: F-hane till RG-11 (1,6/7,1), PCT-DRS11... E-nr: Art. nr: F-hane compression, (1,0/4,8), PCT-TRS9L... E-nr: Adapter Art. nr: PCT miniadapter-15 till minikoax 0,5/2,2... E-nr:

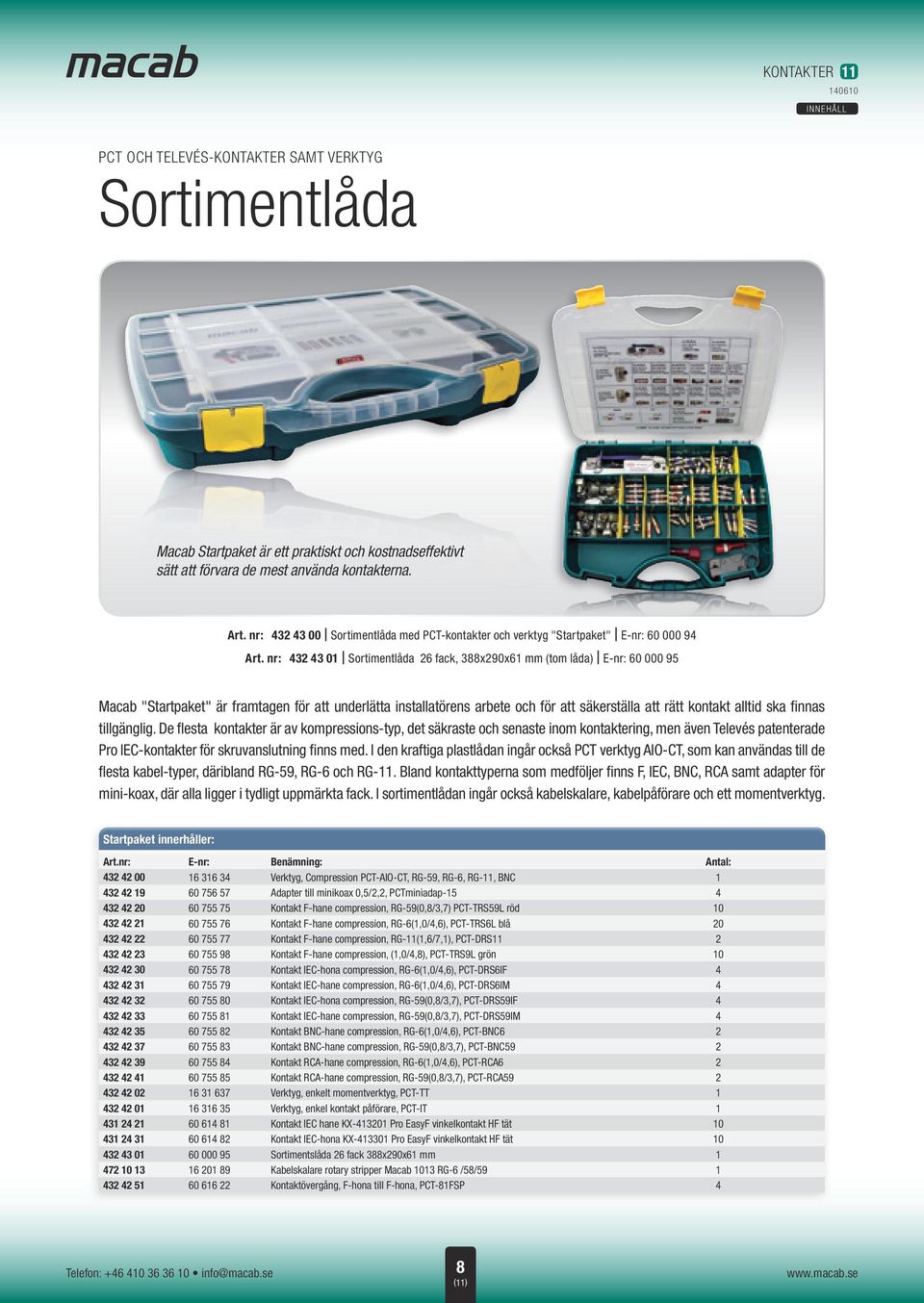

8 PCT OCH TELEVÉS-KONTAKTER SAMT VERKTYG Sortimentlåda Macab Startpaket är ett praktiskt och kostnadseffektivt sätt att förvara de mest använda kontakterna. Art. nr: Sortimentlåda med PCT-kontakter och verktyg "Startpaket" E-nr: Art. nr: Sortimentlåda 26 fack, 388x290x61 mm (tom låda) E-nr: Macab "Startpaket" är framtagen för att underlätta installatörens arbete och för att säkerställa att rätt kontakt alltid ska finnas tillgänglig. De flesta kontakter är av kompressions-typ, det säkraste och senaste inom kontaktering, men även Televés patenterade Pro IEC-kontakter för skruvanslutning finns med. I den kraftiga plastlådan ingår också PCT verktyg AIO-CT, som kan användas till de flesta kabel-typer, däribland RG-59, RG-6 och RG-11. Bland kontakttyperna som medföljer finns F, IEC, BNC, RCA samt adapter för mini-koax, där alla ligger i tydligt uppmärkta fack. I sortimentlådan ingår också kabelskalare, kabelpåförare och ett momentverktyg. Startpaket innerhåller: Art.nr: E-nr: Benämning: Antal: Verktyg, Compression PCT-AIO-CT, RG-59, RG-6, RG-11, BNC Adapter till minikoax 0,5/2,2, PCTminiadap Kontakt F-hane compression, RG-59(0,8/3,7) PCT-TRS59L röd Kontakt F-hane compression, RG-6(1,0/4,6), PCT-TRS6L blå Kontakt F-hane compression, RG-11(1,6/7,1), PCT-DRS Kontakt F-hane compression, (1,0/4,8), PCT-TRS9L grön Kontakt IEC-hona compression, RG-6(1,0/4,6), PCT-DRS6IF Kontakt IEC-hane compression, RG-6(1,0/4,6), PCT-DRS6IM Kontakt IEC-hona compression, RG-59(0,8/3,7), PCT-DRS59IF Kontakt IEC-hane compression, RG-59(0,8/3,7), PCT-DRS59IM Kontakt BNC-hane compression, RG-6(1,0/4,6), PCT-BNC Kontakt BNC-hane compression, RG-59(0,8/3,7), PCT-BNC Kontakt RCA-hane compression, RG-6(1,0/4,6), PCT-RCA Kontakt RCA-hane compression, RG-59(0,8/3,7), PCT-RCA Verktyg, enkelt momentverktyg, PCT-TT Verktyg, enkel kontakt påförare, PCT-IT Kontakt IEC hane KX Pro EasyF vinkelkontakt HF tät Kontakt IEC-hona KX Pro EasyF vinkelkontakt HF tät Sortimentslåda 26 fack 388x290x61 mm Kabelskalare rotary stripper Macab 1013 RG-6 /58/ Kontaktövergång, F-hona till F-hona, PCT-81FSP 4 8

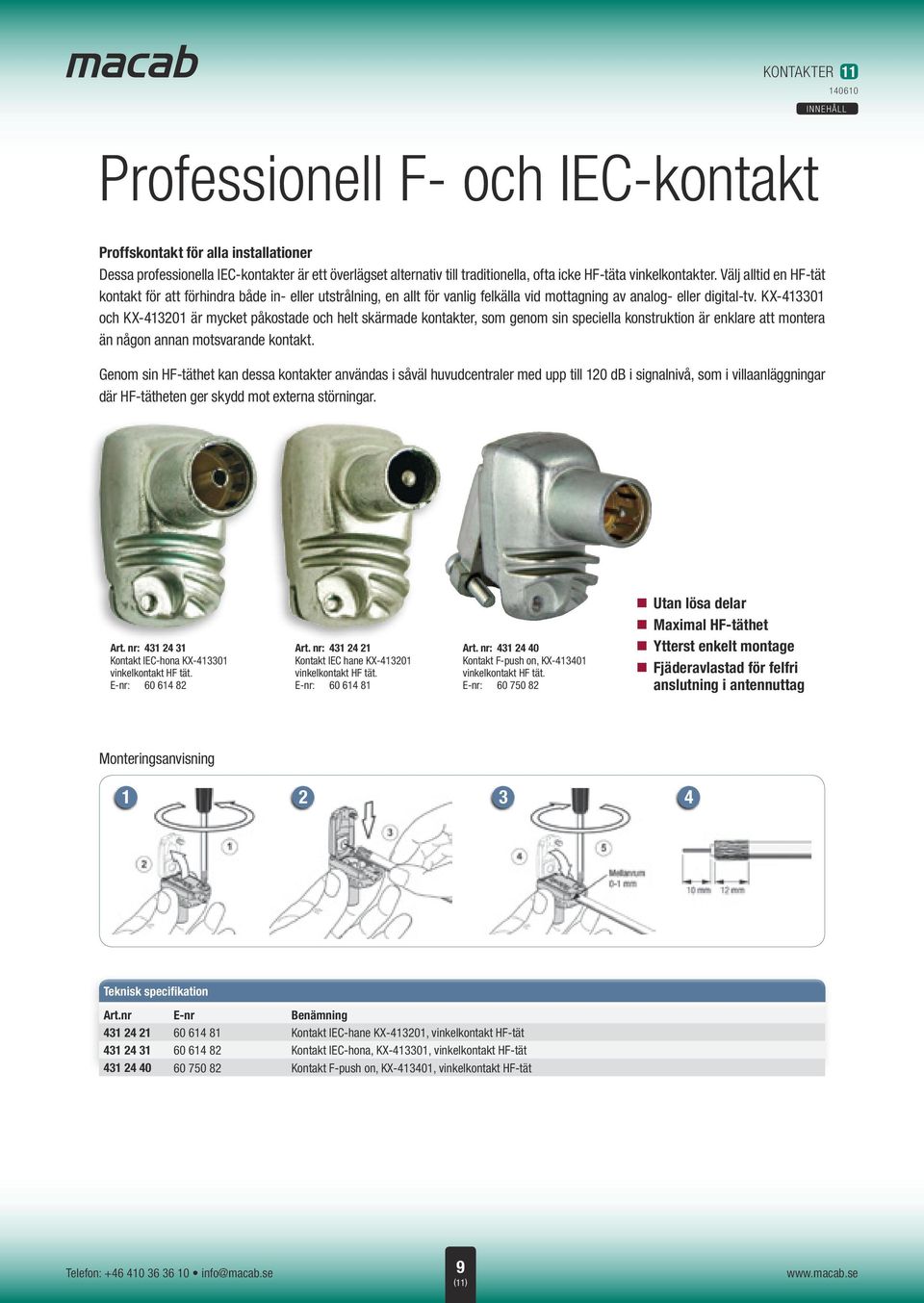

9 Professionell F- och IEC-kontakt Proffskontakt för alla installationer Dessa professionella IEC-kontakter är ett överlägset alternativ till traditionella, ofta icke HF-täta vinkelkontakter. Välj alltid en HF-tät kontakt för att förhindra både in- eller utstrålning, en allt för vanlig felkälla vid mottagning av analog- eller digital-tv. KX och KX är mycket påkostade och helt skärmade kontakter, som genom sin speciella konstruktion är enklare att montera än någon annan motsvarande kontakt. Genom sin HF-täthet kan dessa kontakter användas i såväl huvudcentraler med upp till 120 db i signalnivå, som i villaanläggningar där HF-tätheten ger skydd mot externa störningar. Art. nr: Kontakt IEC-hona KX vinkelkontakt HF tät. E-nr: Art. nr: Kontakt IEC hane KX vinkelkontakt HF tät. E-nr: Art. nr: Kontakt F-push on, KX vinkelkontakt HF tät. E-nr: Utan lösa delar Maximal HF-täthet Ytterst enkelt montage Fjäderavlastad för felfri anslutning i antennuttag Monteringsanvisning Art.nr E-nr Benämning Kontakt IEC-hane KX , vinkelkontakt HF-tät Kontakt IEC-hona, KX , vinkelkontakt HF-tät Kontakt F-push on, KX , vinkelkontakt HF-tät 9

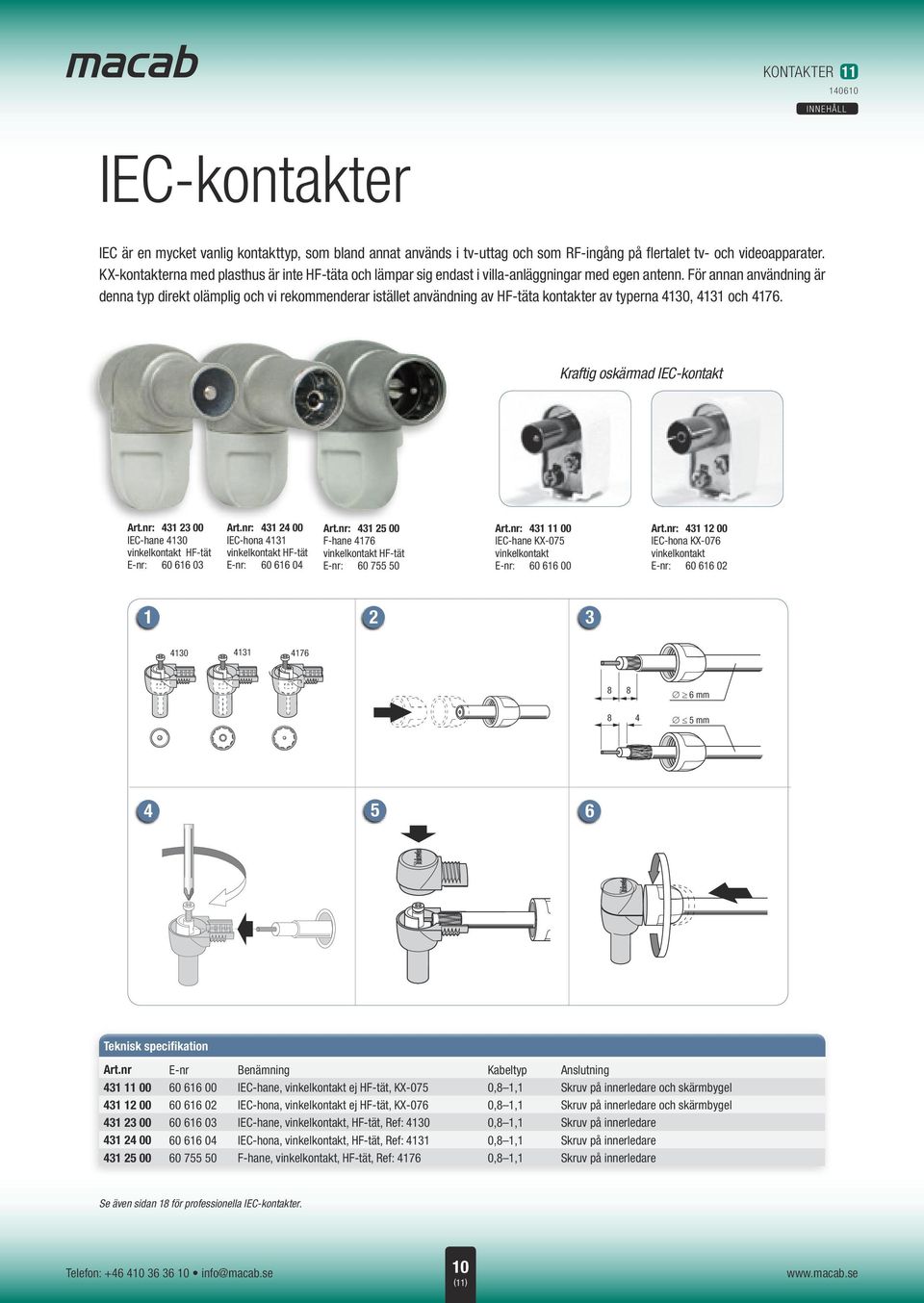

10 IEC-kontakter IEC är en mycket vanlig kontakttyp, som bland annat används i tv-uttag och som RF-ingång på flertalet tv- och videoapparater. KX-kontakterna med plasthus är inte HF-täta och lämpar sig endast i villa-anläggningar med egen antenn. För annan användning är denna typ direkt olämplig och vi rekommenderar istället användning av HF-täta kontakter av typerna 4130, 4131 och Kraftig oskärmad IEC-kontakt Art.nr: IEC-hane 4130 vinkelkontakt HF-tät E-nr: Art.nr: IEC-hona 4131 vinkelkontakt HF-tät E-nr: Art.nr: F-hane 4176 vinkelkontakt HF-tät E-nr: Art.nr: IEC-hane KX-075 vinkelkontakt E-nr: Art.nr: IEC-hona KX-076 vinkelkontakt E-nr: mm mm Art.nr E-nr Benämning Kabeltyp Anslutning IEC-hane, vinkelkontakt ej HF-tät, KX-075 0,8 1,1 Skruv på innerledare och skärmbygel IEC-hona, vinkelkontakt ej HF-tät, KX-076 0,8 1,1 Skruv på innerledare och skärmbygel IEC-hane, vinkelkontakt, HF-tät, Ref: ,8 1,1 Skruv på innerledare IEC-hona, vinkelkontakt, HF-tät, Ref: ,8 1,1 Skruv på innerledare F-hane, vinkelkontakt, HF-tät, Ref: ,8 1,1 Skruv på innerledare Se även sidan 18 för professionella IEC-kontakter. 10

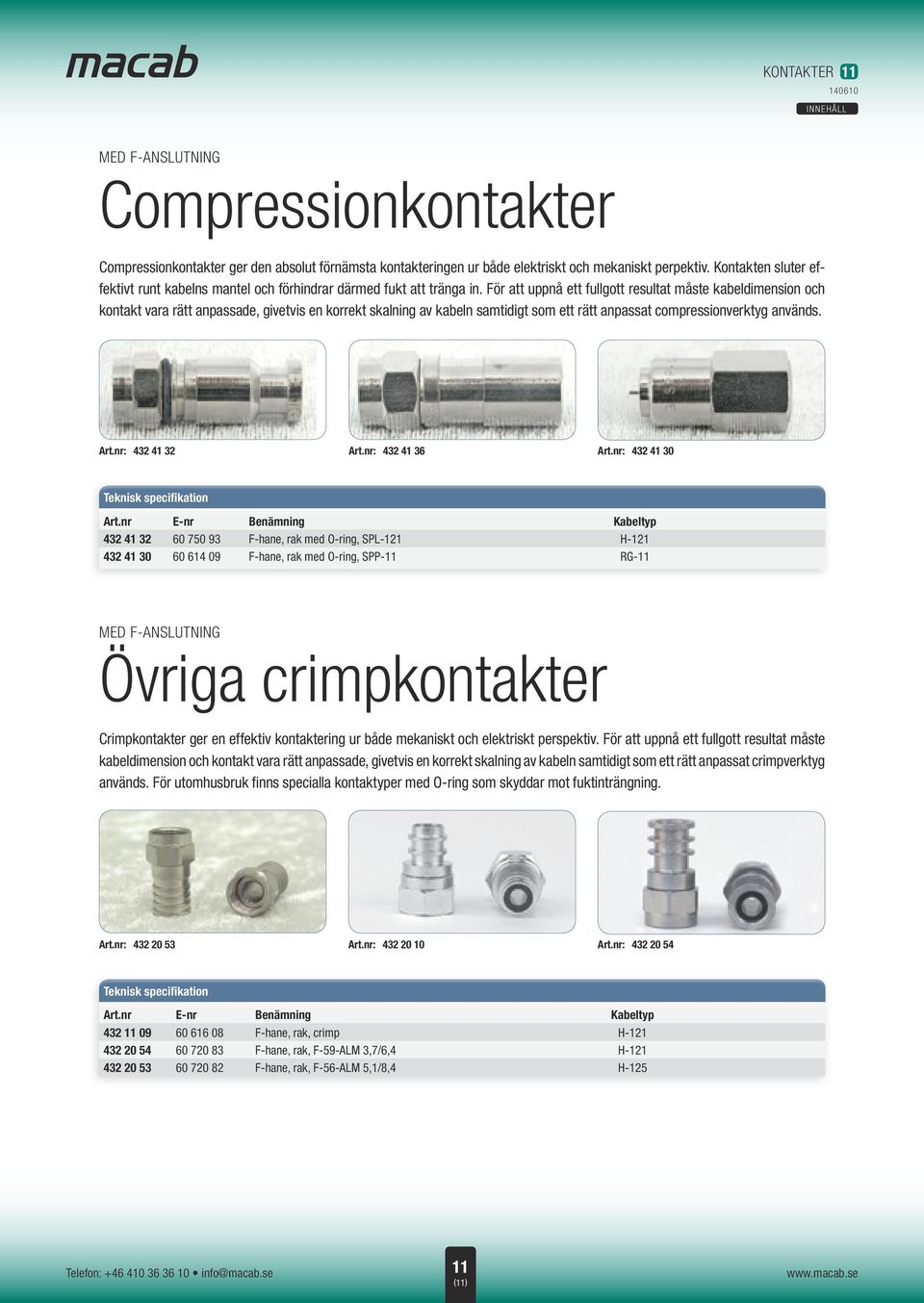

11 MED F-ANSLUTNING Compressionkontakter Compressionkontakter ger den absolut förnämsta kontakteringen ur både elektriskt och mekaniskt perpektiv. Kontakten sluter effektivt runt kabelns mantel och förhindrar därmed fukt att tränga in. För att uppnå ett fullgott resultat måste kabeldimension och kontakt vara rätt anpassade, givetvis en korrekt skalning av kabeln samtidigt som ett rätt anpassat compressionverktyg används. Art.nr: Art.nr: Art.nr: Art.nr E-nr Benämning Kabeltyp F-hane, rak med O-ring, SPL-121 H F-hane, rak med O-ring, SPP-11 RG-11 MED F-ANSLUTNING Övriga crimpkontakter Crimpkontakter ger en effektiv kontaktering ur både mekaniskt och elektriskt perspektiv. För att uppnå ett fullgott resultat måste kabeldimension och kontakt vara rätt anpassade, givetvis en korrekt skalning av kabeln samtidigt som ett rätt anpassat crimpverktyg används. För utomhusbruk finns specialla kontaktyper med O-ring som skyddar mot fuktinträngning. Art.nr: Art.nr: Art.nr: Art.nr E-nr Benämning Kabeltyp F-hane, rak, crimp H F-hane, rak, F-59-ALM 3,7/6,4 H F-hane, rak, F-56-ALM 5,1/8,4 H

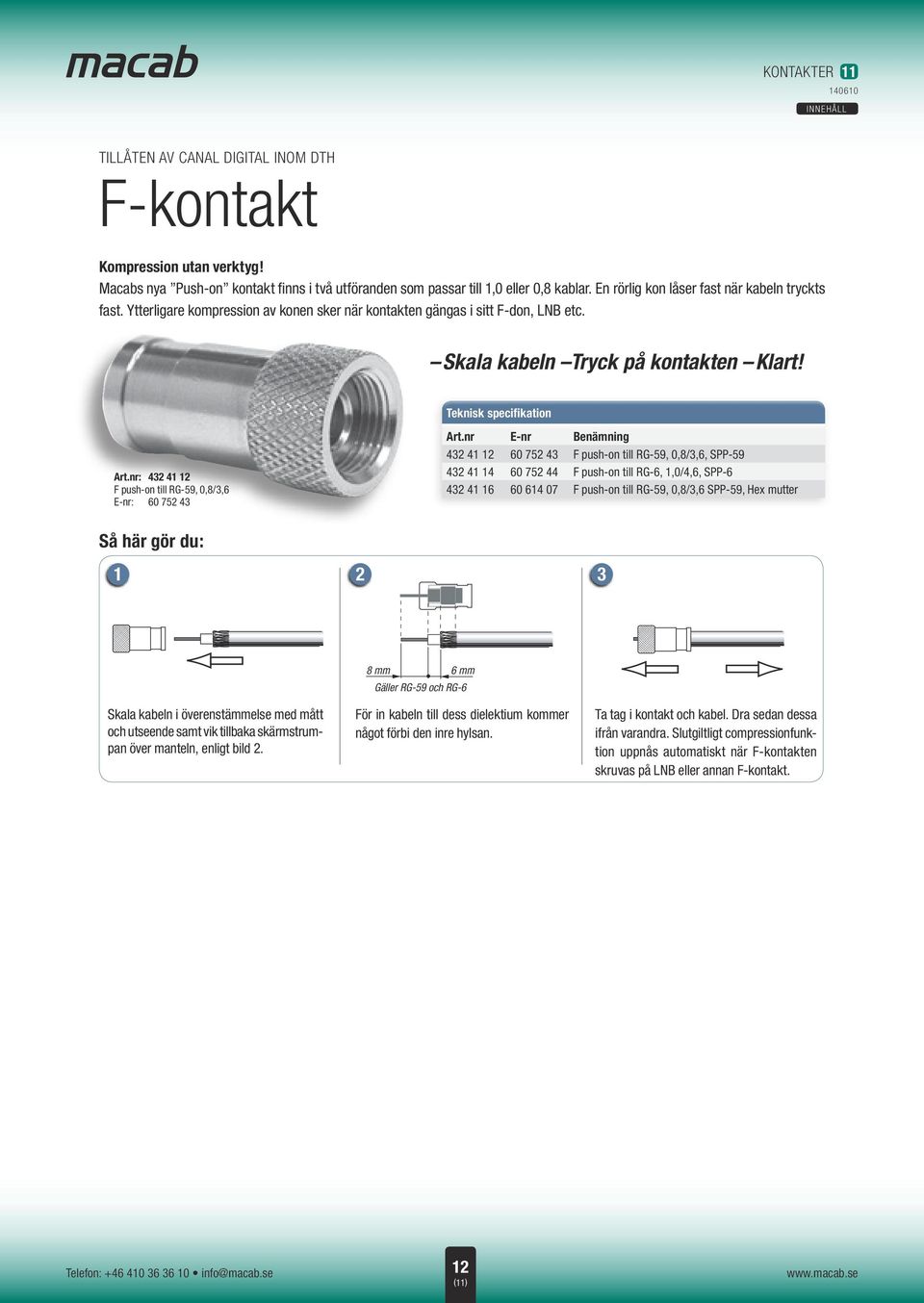

12 TILLÅTEN AV CANAL DIGITAL INOM DTH F-kontakt Kompression utan verktyg! Macabs nya Push-on kontakt finns i två utföranden som passar till 1,0 eller 0,8 kablar. En rörlig kon låser fast när kabeln tryckts fast. Ytterligare kompression av konen sker när kontakten gängas i sitt F-don, LNB etc. Skala kabeln Tryck på kontakten Klart! Art.nr: F push-on till RG-59, 0,8/3,6 E-nr: Art.nr E-nr Benämning F push-on till RG-59, 0,8/3,6, SPP F push-on till RG-6, 1,0/4,6, SPP F push-on till RG-59, 0,8/3,6 SPP-59, Hex mutter Så här gör du: mm 6 mm Gäller RG-59 och RG-6 Skala kabeln i överenstämmelse med mått och utseende samt vik tillbaka skärmstrumpan över manteln, enligt bild 2. För in kabeln till dess dielektium kommer något förbi den inre hylsan. Ta tag i kontakt och kabel. Dra sedan dessa ifrån varandra. Slutgiltligt compressionfunktion uppnås automatiskt när F-kontakten skruvas på LNB eller annan F-kontakt. 12

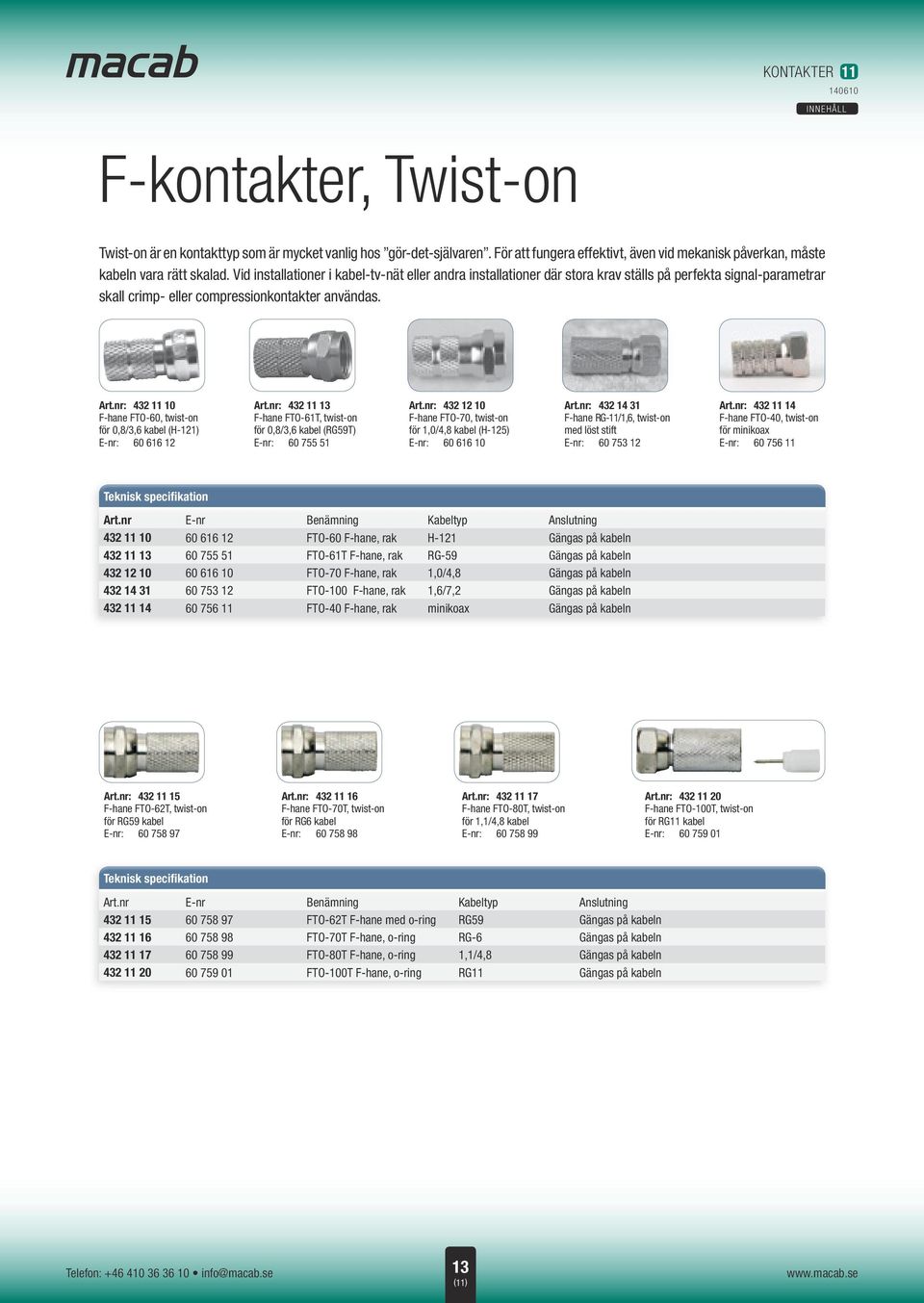

13 F-kontakter, Twist-on Twist-on är en kontakttyp som är mycket vanlig hos gör-det-självaren. För att fungera effektivt, även vid mekanisk påverkan, måste kabeln vara rätt skalad. Vid installationer i kabel-tv-nät eller andra installationer där stora krav ställs på perfekta signal-parametrar skall crimp- eller compressionkontakter användas. Art.nr: F-hane FTO-60, twist-on för 0,8/3,6 kabel (H-121) E-nr: Art.nr: F-hane FTO-61T, twist-on för 0,8/3,6 kabel (RG59T) E-nr: Art.nr: F-hane FTO-70, twist-on för 1,0/4,8 kabel (H-125) E-nr: Art.nr: F-hane RG-11/1,6, twist-on med löst stift E-nr: Art.nr: F-hane FTO-40, twist-on för minikoax E-nr: Art.nr E-nr Benämning Kabeltyp Anslutning FTO-60 F-hane, rak H-121 Gängas på kabeln FTO-61T F-hane, rak RG-59 Gängas på kabeln FTO-70 F-hane, rak 1,0/4,8 Gängas på kabeln FTO-100 F-hane, rak 1,6/7,2 Gängas på kabeln FTO-40 F-hane, rak minikoax Gängas på kabeln Art.nr: F-hane FTO-62T, twist-on för RG59 kabel E-nr: Art.nr: F-hane FTO-70T, twist-on för RG6 kabel E-nr: Art.nr: F-hane FTO-80T, twist-on för 1,1/4,8 kabel E-nr: Art.nr: F-hane FTO-100T, twist-on för RG11 kabel E-nr: Art.nr E-nr Benämning Kabeltyp Anslutning FTO-62T F-hane med o-ring RG59 Gängas på kabeln FTO-70T F-hane, o-ring RG-6 Gängas på kabeln FTO-80T F-hane, o-ring 1,1/4,8 Gängas på kabeln FTO-100T F-hane, o-ring RG11 Gängas på kabeln 13

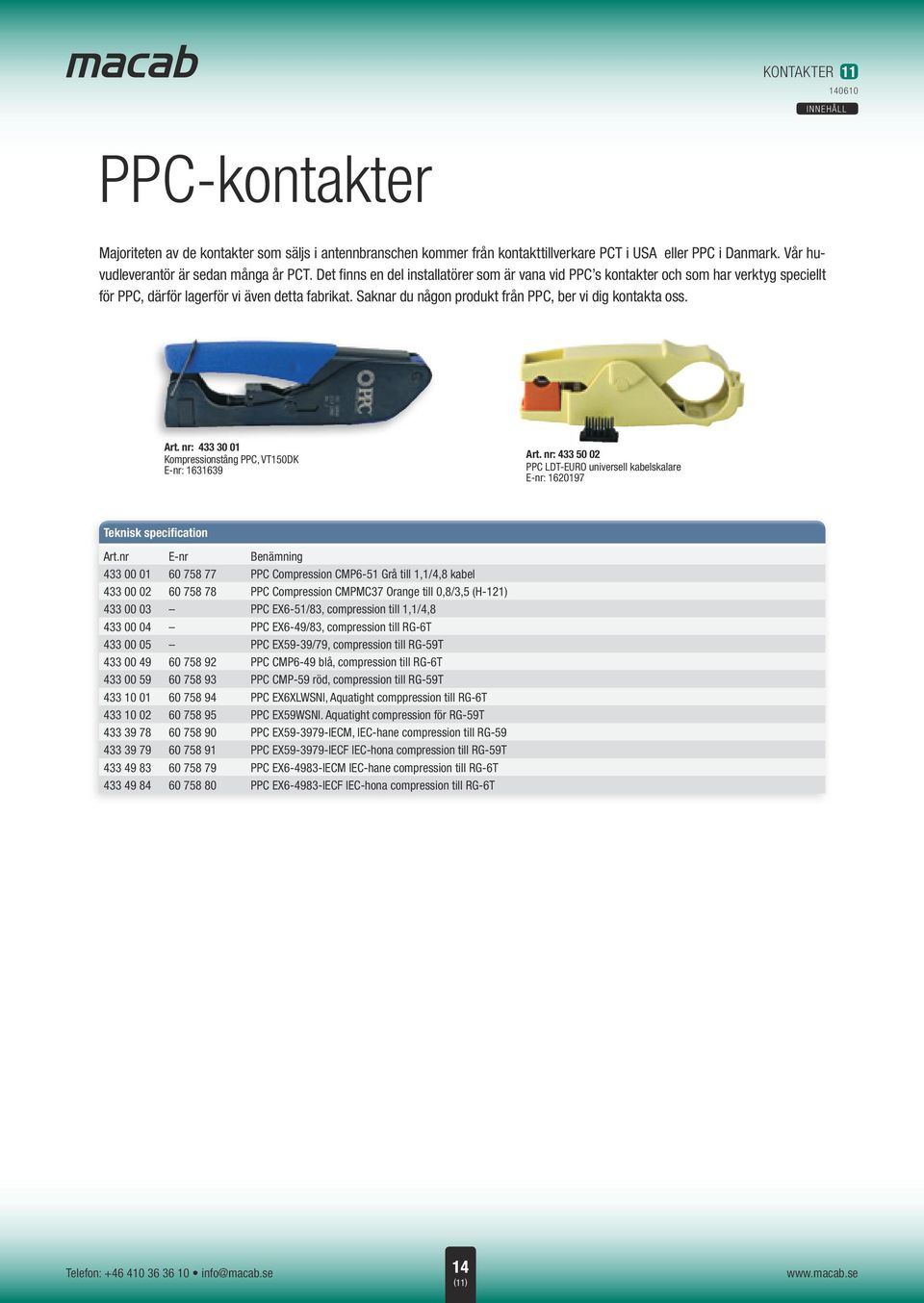

14 PPC-kontakter Majoriteten av de kontakter som säljs i antennbranschen kommer från kontakttillverkare PCT i USA eller PPC i Danmark. Vår huvudleverantör är sedan många år PCT. Det finns en del installatörer som är vana vid PPC s kontakter och som har verktyg speciellt för PPC, därför lagerför vi även detta fabrikat. Saknar du någon produkt från PPC, ber vi dig kontakta oss. Art. nr: Kompressionstång PPC, VT150DK E-nr: Art. nr: PPC LDT-EURO universell kabelskalare E-nr: Teknisk specification Art.nr E-nr Benämning PPC Compression CMP6-51 Grå till 1,1/4,8 kabel PPC Compression CMPMC37 Orange till 0,8/3,5 (H-121) PPC EX6-51/83, compression till 1,1/4, PPC EX6-49/83, compression till RG-6T PPC EX59-39/79, compression till RG-59T PPC CMP6-49 blå, compression till RG-6T PPC CMP-59 röd, compression till RG-59T PPC EX6XLWSNI, Aquatight comppression till RG-6T PPC EX59WSNI. Aquatight compression för RG-59T PPC EX IECM, IEC-hane compression till RG PPC EX IECF IEC-hona compression till RG-59T PPC EX IECM IEC-hane compression till RG-6T PPC EX IECF IEC-hona compression till RG-6T 14

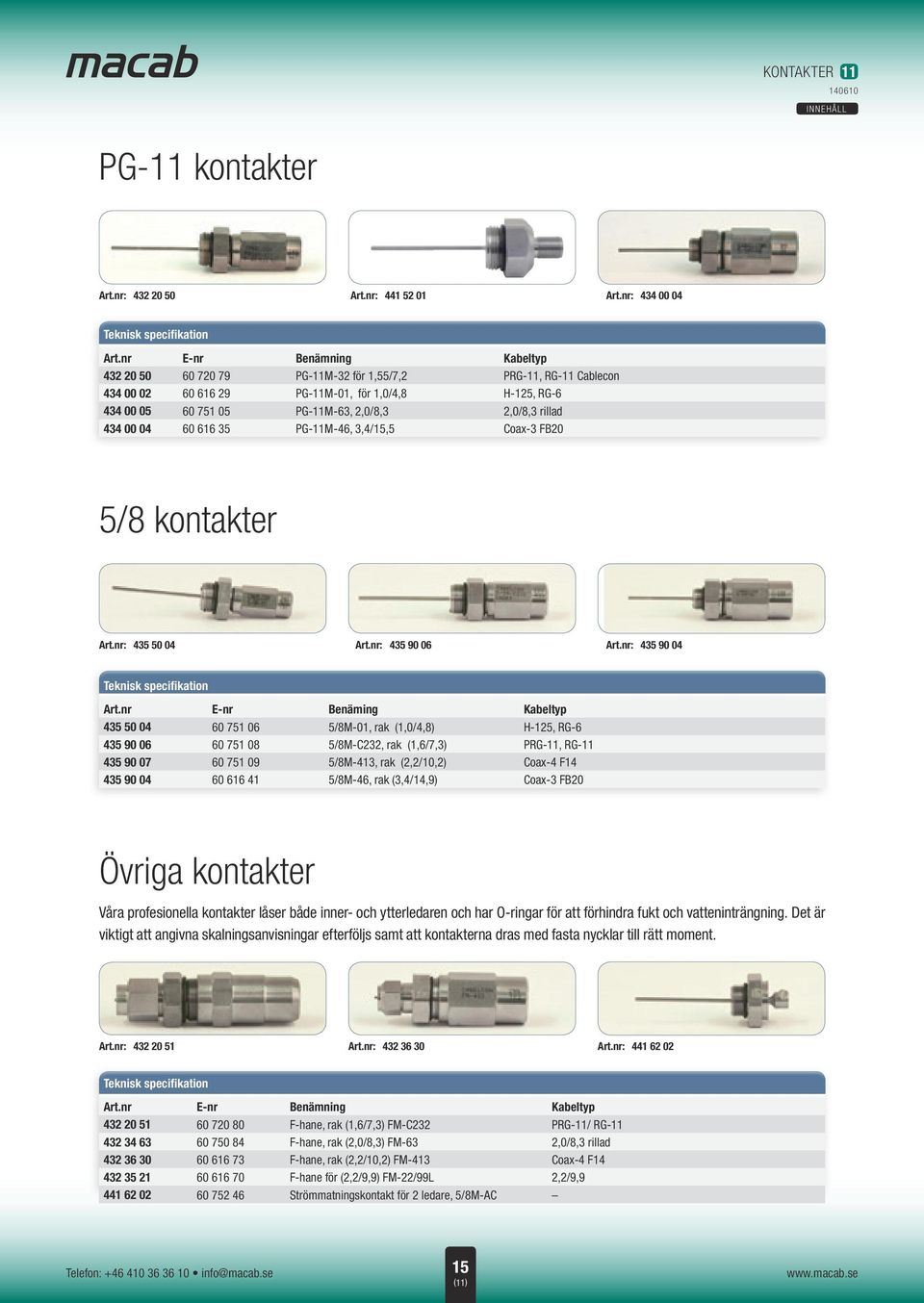

15 PG-11 kontakter Art.nr: Art.nr: Art.nr: Art.nr E-nr Benämning Kabeltyp PG-11M-32 för 1,55/7,2 PRG-11, RG-11 Cablecon PG-11M-01, för 1,0/4,8 H-125, RG PG-11M-63, 2,0/8,3 2,0/8,3 rillad PG-11M-46, 3,4/15,5 Coax-3 FB20 5/8 kontakter Art.nr: Art.nr: Art.nr: Art.nr E-nr Benäming Kabeltyp /8M-01, rak (1,0/4,8) H-125, RG /8M-C232, rak (1,6/7,3) PRG-11, RG /8M-413, rak (2,2/10,2) Coax-4 F /8M-46, rak (3,4/14,9) Coax-3 FB20 Övriga kontakter Våra profesionella kontakter låser både inner- och ytterledaren och har O-ringar för att förhindra fukt och vatteninträngning. Det är viktigt att angivna skalningsanvisningar efterföljs samt att kontakterna dras med fasta nycklar till rätt moment. Art.nr: Art.nr: Art.nr: Art.nr E-nr Benämning Kabeltyp F-hane, rak (1,6/7,3) FM-C232 PRG-11/ RG F-hane, rak (2,0/8,3) FM-63 2,0/8,3 rillad F-hane, rak (2,2/10,2) FM-413 Coax-4 F F-hane för (2,2/9,9) FM-22/99L 2,2/9, Strömmatningskontakt för 2 ledare, 5/8M-AC 15

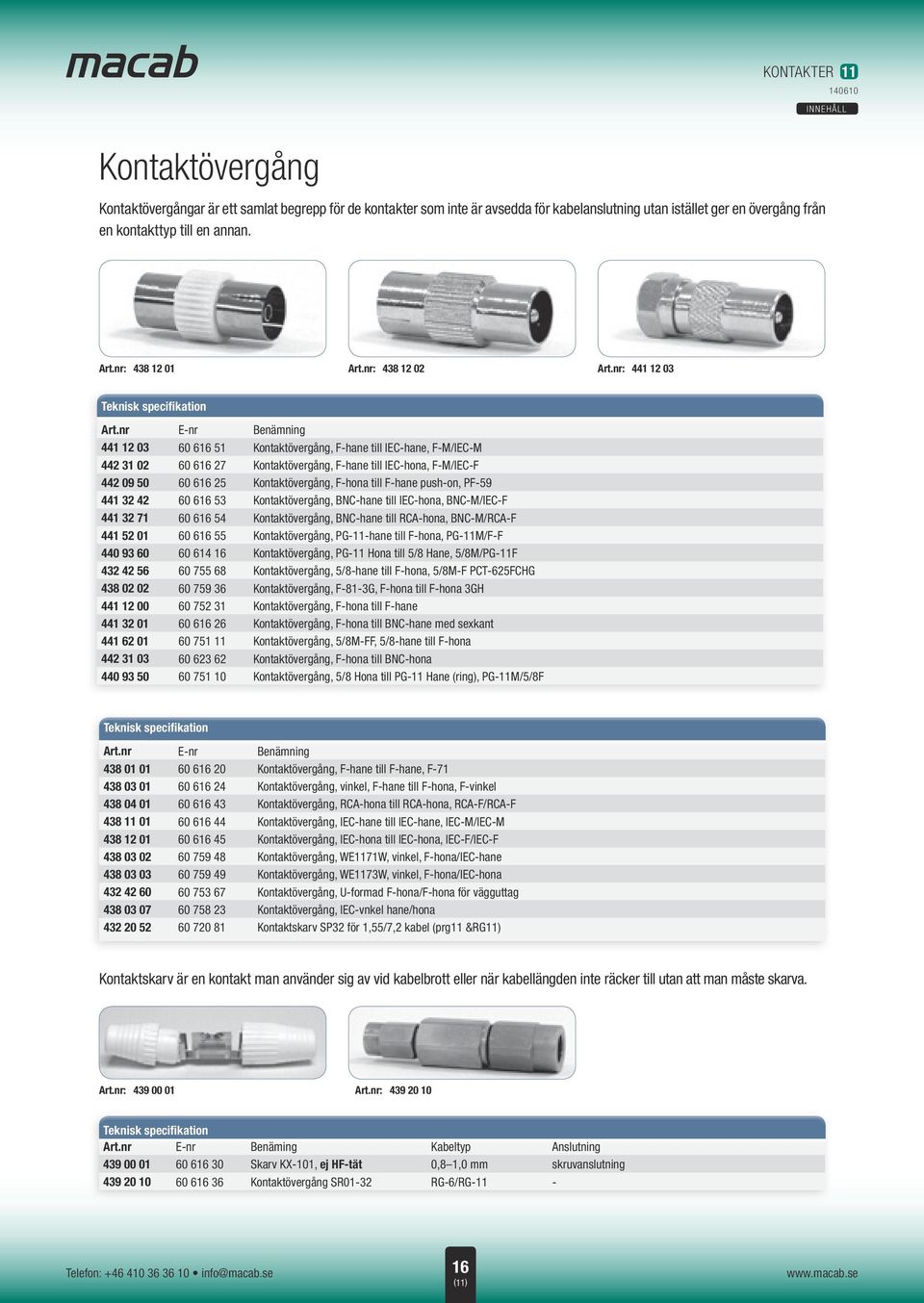

16 Kontaktövergång Kontaktövergångar är ett samlat begrepp för de kontakter som inte är avsedda för kabelanslutning utan istället ger en övergång från en kontakttyp till en annan. Art.nr: Art.nr: Art.nr: Art.nr E-nr Benämning Kontaktövergång, F-hane till IEC-hane, F-M/IEC-M Kontaktövergång, F-hane till IEC-hona, F-M/IEC-F Kontaktövergång, F-hona till F-hane push-on, PF Kontaktövergång, BNC-hane till IEC-hona, BNC-M/IEC-F Kontaktövergång, BNC-hane till RCA-hona, BNC-M/RCA-F Kontaktövergång, PG-11-hane till F-hona, PG-11M/F-F Kontaktövergång, PG-11 Hona till 5/8 Hane, 5/8M/PG-11F Kontaktövergång, 5/8-hane till F-hona, 5/8M-F PCT-625FCHG Kontaktövergång, F-81-3G, F-hona till F-hona 3GH Kontaktövergång, F-hona till F-hane Kontaktövergång, F-hona till BNC-hane med sexkant Kontaktövergång, 5/8M-FF, 5/8-hane till F-hona Kontaktövergång, F-hona till BNC-hona Kontaktövergång, 5/8 Hona till PG-11 Hane (ring), PG-11M/5/8F Art.nr E-nr Benämning Kontaktövergång, F-hane till F-hane, F Kontaktövergång, vinkel, F-hane till F-hona, F-vinkel Kontaktövergång, RCA-hona till RCA-hona, RCA-F/RCA-F Kontaktövergång, IEC-hane till IEC-hane, IEC-M/IEC-M Kontaktövergång, IEC-hona till IEC-hona, IEC-F/IEC-F Kontaktövergång, WE1171W, vinkel, F-hona/IEC-hane Kontaktövergång, WE1173W, vinkel, F-hona/IEC-hona Kontaktövergång, U-formad F-hona/F-hona för vägguttag Kontaktövergång, IEC-vnkel hane/hona Kontaktskarv SP32 för 1,55/7,2 kabel (prg11 &RG11) Kontaktskarv är en kontakt man använder sig av vid kabelbrott eller när kabellängden inte räcker till utan att man måste skarva. Art.nr: Art.nr: Art.nr E-nr Benäming Kabeltyp Anslutning Skarv KX-101, ej HF-tät 0,8 1,0 mm skruvanslutning Kontaktövergång SR01-32 RG-6/RG-11-16

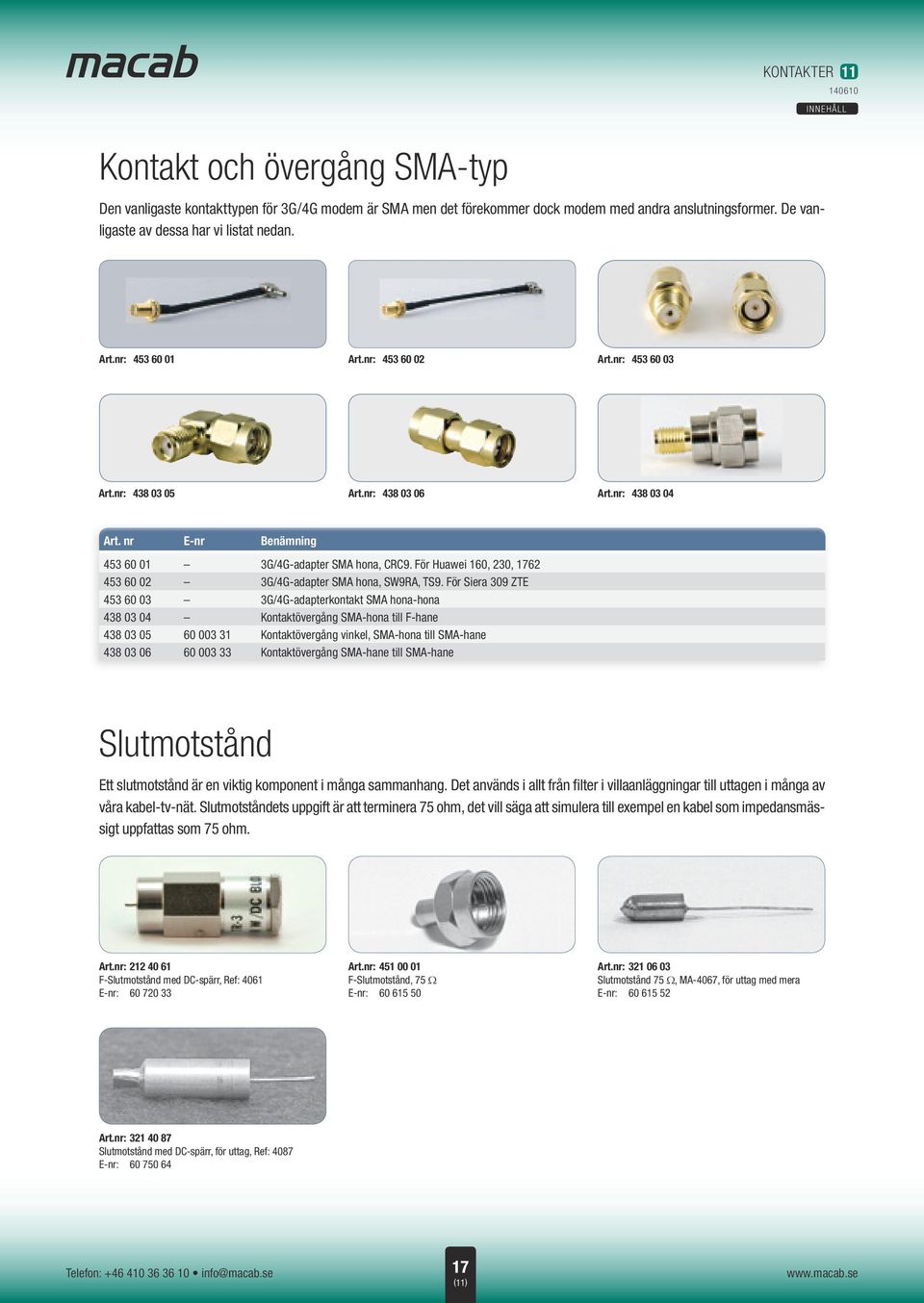

17 Kontakt och övergång SMA-typ Den vanligaste kontakttypen för 3G/4G modem är SMA men det förekommer dock modem med andra anslutningsformer. De vanligaste av dessa har vi listat nedan. Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art. nr E-nr Benämning G/4G-adapter SMA hona, CRC9. För Huawei 160, 230, G/4G-adapter SMA hona, SW9RA, TS9. För Siera 309 ZTE G/4G-adapterkontakt SMA hona-hona Kontaktövergång SMA-hona till F-hane Kontaktövergång vinkel, SMA-hona till SMA-hane Kontaktövergång SMA-hane till SMA-hane Slutmotstånd Ett slutmotstånd är en viktig komponent i många sammanhang. Det används i allt från filter i villaanläggningar till uttagen i många av våra kabel-tv-nät. Slutmotståndets uppgift är att terminera 75 ohm, det vill säga att simulera till exempel en kabel som impedansmässigt uppfattas som 75 ohm. Art.nr: F-Slutmotstånd med DC-spärr, Ref: 4061 E-nr: Art.nr: F-Slutmotstånd, 75 W E-nr: Art.nr: Slutmotstånd 75 W, MA-4067, för uttag med mera E-nr: Art.nr: Slutmotstånd med DC-spärr, för uttag, Ref: 4087 E-nr:

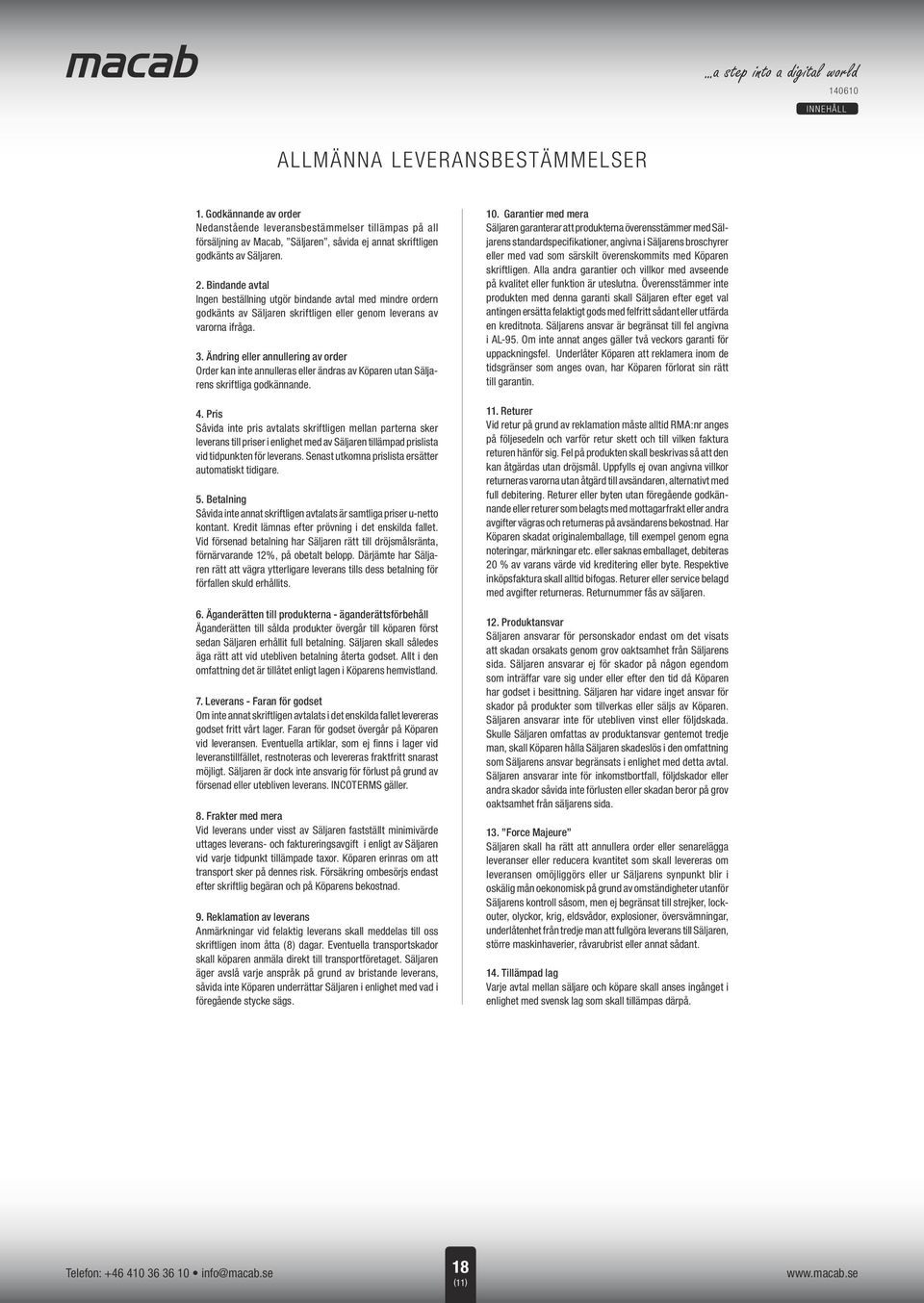

18 ...a step into a digital world ALLMÄNNA LEVERANSBESTÄMMELSER 1. Godkännande av order Nedanstående leveransbestämmelser tillämpas på all försäljning av Macab, Säljaren, såvida ej annat skriftligen godkänts av Säljaren. 2. Bindande avtal Ingen beställning utgör bindande avtal med mindre ordern godkänts av Säljaren skriftligen eller genom leverans av varorna ifråga. 3. Ändring eller annullering av order Order kan inte annulleras eller ändras av Köparen utan Säljarens skriftliga godkännande. 4. Pris Såvida inte pris avtalats skriftligen mellan parterna sker leverans till priser i enlighet med av Säljaren tillämpad prislista vid tidpunkten för leverans. Senast utkomna prislista ersätter automatiskt tidigare. 5. Betalning Såvida inte annat skriftligen avtalats är samtliga priser u-netto kontant. Kredit lämnas efter prövning i det enskilda fallet. Vid försenad betalning har Säljaren rätt till dröjsmålsränta, förnärvarande 12%, på obetalt belopp. Därjämte har Säljaren rätt att vägra ytterligare leverans tills dess betalning för förfallen skuld erhållits. 6. Äganderätten till produkterna - äganderättsförbehåll Äganderätten till sålda produkter övergår till köparen först sedan Säljaren erhållit full betalning. Säljaren skall således äga rätt att vid utebliven betalning återta godset. Allt i den omfattning det är tillåtet enligt lagen i Köparens hemvistland. 7. Leverans - Faran för godset Om inte annat skriftligen avtalats i det enskilda fallet levereras godset fritt vårt lager. Faran för godset övergår på Köparen vid leveransen. Eventuella artiklar, som ej finns i lager vid leveranstillfället, restnoteras och levereras fraktfritt snarast möjligt. Säljaren är dock inte ansvarig för förlust på grund av försenad eller utebliven leverans. INCOTERMS gäller. 8. Frakter med mera Vid leverans under visst av Säljaren fastställt minimivärde uttages leverans- och faktureringsavgift i enligt av Säljaren vid varje tidpunkt tillämpade taxor. Köparen erinras om att transport sker på dennes risk. Försäkring ombesörjs endast efter skriftlig begäran och på Köparens bekostnad. 9. Reklamation av leverans Anmärkningar vid felaktig leverans skall meddelas till oss skriftligen inom åtta (8) dagar. Eventuella transportskador skall köparen anmäla direkt till transportföretaget. Säljaren äger avslå varje anspråk på grund av bristande leverans, såvida inte Köparen underrättar Säljaren i enlighet med vad i föregående stycke sägs. 10. Garantier med mera Säljaren garanterar att produkterna överensstämmer med Säljarens standardspecifikationer, angivna i Säljarens broschyrer eller med vad som särskilt överenskommits med Köparen skriftligen. Alla andra garantier och villkor med avseende på kvalitet eller funktion är uteslutna. Överensstämmer inte produkten med denna garanti skall Säljaren efter eget val antingen ersätta felaktigt gods med felfritt sådant eller utfärda en kreditnota. Säljarens ansvar är begränsat till fel angivna i AL-95. Om inte annat anges gäller två veckors garanti för uppackningsfel. Underlåter Köparen att reklamera inom de tidsgränser som anges ovan, har Köparen förlorat sin rätt till garantin. 11. Returer Vid retur på grund av reklamation måste alltid RMA:nr anges på följesedeln och varför retur skett och till vilken faktura returen hänför sig. Fel på produkten skall beskrivas så att den kan åtgärdas utan dröjsmål. Uppfylls ej ovan angivna villkor returneras varorna utan åtgärd till avsändaren, alternativt med full debitering. Returer eller byten utan föregående godkännande eller returer som belagts med mottagarfrakt eller andra avgifter vägras och returneras på avsändarens bekostnad. Har Köparen skadat originalemballage, till exempel genom egna noteringar, märkningar etc. eller saknas emballaget, debiteras 20 % av varans värde vid kreditering eller byte. Respektive inköpsfaktura skall alltid bifogas. Returer eller service belagd med avgifter returneras. Returnummer fås av säljaren. 12. Produktansvar Säljaren ansvarar för personskador endast om det visats att skadan orsakats genom grov oaktsamhet från Säljarens sida. Säljaren ansvarar ej för skador på någon egendom som inträffar vare sig under eller efter den tid då Köparen har godset i besittning. Säljaren har vidare inget ansvar för skador på produkter som tillverkas eller säljs av Köparen. Säljaren ansvarar inte för utebliven vinst eller följdskada. Skulle Säljaren omfattas av produktansvar gentemot tredje man, skall Köparen hålla Säljaren skadeslös i den omfattning som Säljarens ansvar begränsats i enlighet med detta avtal. Säljaren ansvarar inte för inkomstbortfall, följdskador eller andra skador såvida inte förlusten eller skadan beror på grov oaktsamhet från säljarens sida. 13. Force Majeure Säljaren skall ha rätt att annullera order eller senarelägga leveranser eller reducera kvantitet som skall levereras om leveransen omöjliggörs eller ur Säljarens synpunkt blir i oskälig mån oekonomisk på grund av omständigheter utanför Säljarens kontroll såsom, men ej begränsat till strejker, lockouter, olyckor, krig, eldsvådor, explosioner, översvämningar, underlåtenhet från tredje man att fullgöra leverans till Säljaren, större maskinhaverier, råvarubrist eller annat sådant. 14. Tillämpad lag Varje avtal mellan säljare och köpare skall anses ingånget i enlighet med svensk lag som skall tillämpas därpå. 18

19

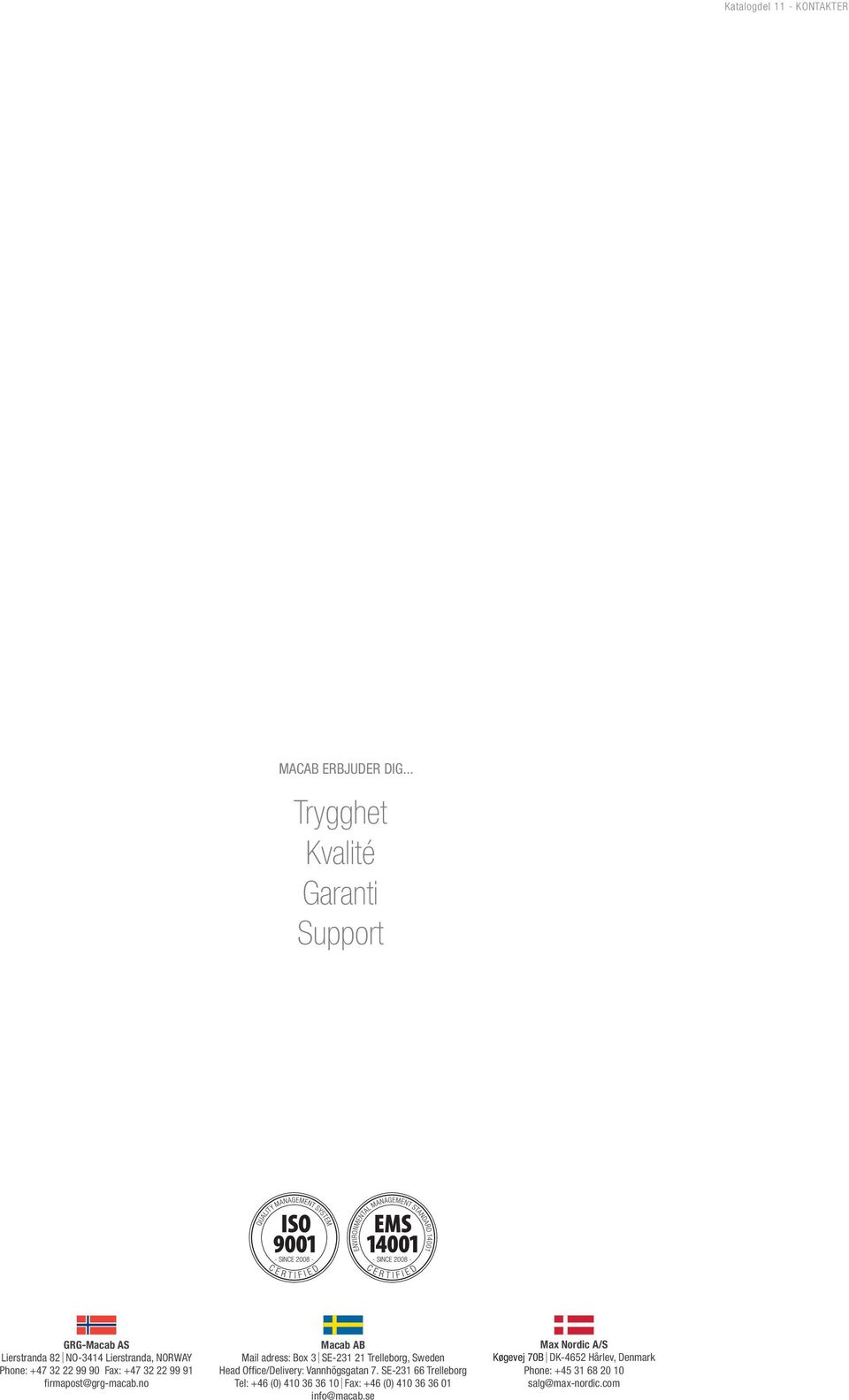

20 Katalogdel 11 - KONTAKTER MACAB ERBJUDER DIG... Trygghet Kvalité Garanti Support GRG-Macab AS Lierstranda 82 NO-3414 Lierstranda, NORWAY Phone: Fax: firmapost@grg-macab.no Macab AB Mail adress: Box 3 SE Trelleborg, Sweden Head Office/Delivery: Vannhögsgatan 7. SE Trelleborg Tel: +46 (0) Fax: +46 (0) info@macab.se Max Nordic A/S Køgevej 70B DK-4652 Hårlev, Denmark Phone: salg@max-nordic.com
