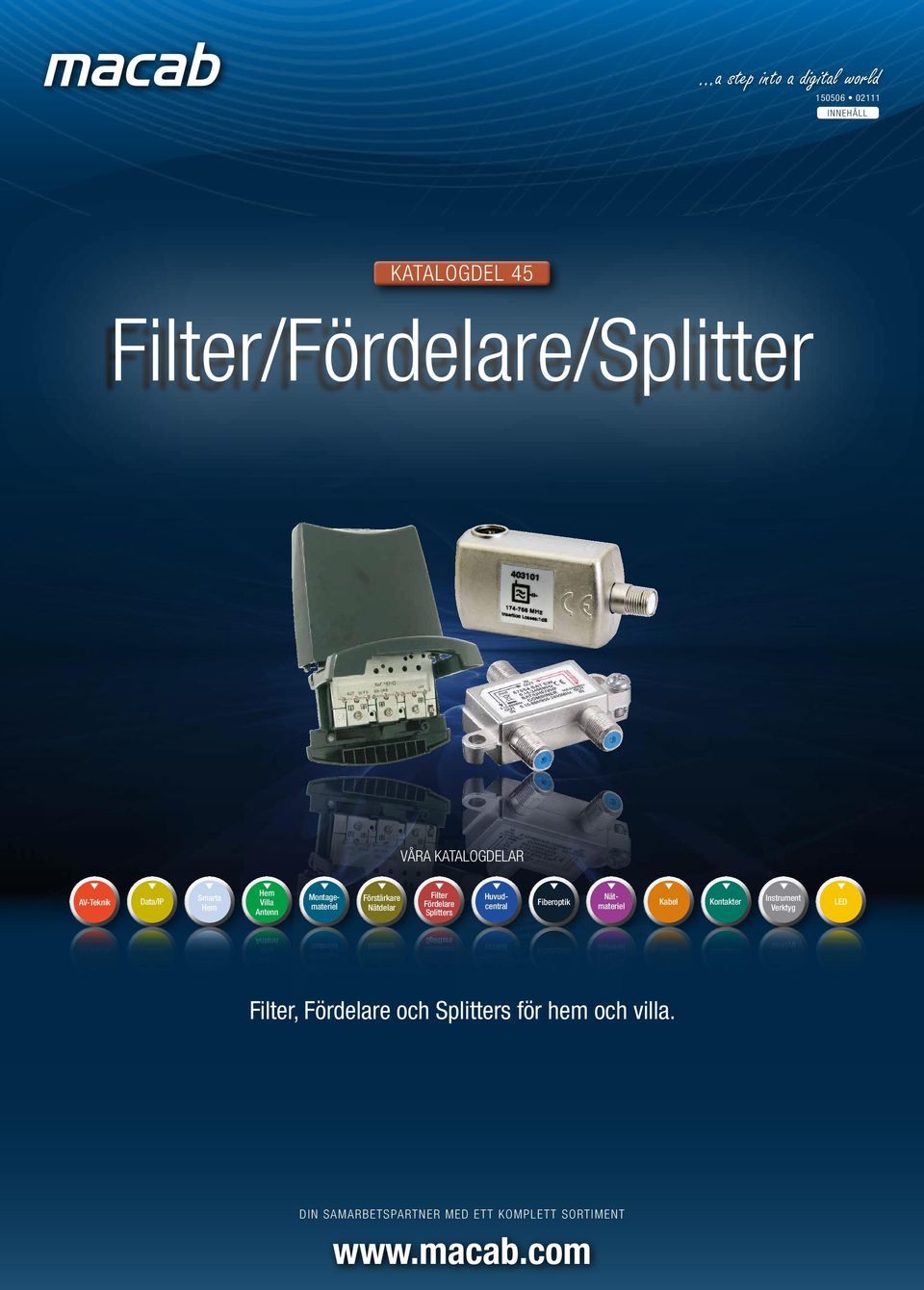

1 Smarta Hem Hem Villa Förstärkare Nätdelar Filter Fördelare Montagemateriel Huvudcentral Nätmateriel Instrument Verktyg...a step into a digital world KATALOGDEL 45 Filter/Fördelare/Splitter VÅRA KATALOGDELAR Hem AV-Teknik Data/IP Smarta Montagemateriel Nätdelar Förstärkare Filter Huvudcentral Fiberoptik Antenn Villa Hem Fördelare Splitters Nätmateriel Kabel Kontakter Instrument Verktyg LED Splitters Antenn Data/IP AV-Teknik Fiberoptik Kabel Kontakter LED Filter, Fördelare och Splitters för hem och villa. DIN SAMARBETSPARTNER MED ETT KOMPLETT SORTIMENT

2 SFÖRTECKNING Macab Skandinavien... 3 Till din hjälp 4 Försäljningsvillkor... 5 Filter... 6 Digitalanpassade filter... 7 LTE lågpassfilter... 8 TV/Sat-filter... 9 Equalizer Övriga filter EGNA ANTECKNINGAR ALLMÄNNA LEVERANSBESTÄMMELSER FILTER-FÖRDELARE-SPLITTER

3 ...a step into a digital world Macab Skandinavien Macab AB är Skandinaviens ledande antennmaterielleverantör. Vi är 25 entusiastiska medarbetare som kommer att göra vårt allra bästa för att hjälpa dig. I Norge sköts all försäljning av GRG-Macab AS och i Danmark genom vår distributör Max Nordic A/S. Du har aldrig längre till Macab än närmaste telefon eller dator med Internetuppkoppling. Har du vägarna förbi, hoppas vi verkligen att du tittar in. Hjärtligt välkommen. GRG-Macab AS Lierstranda, OSLO Max Nordic A/S HÅRLEV Macab AB (Huvudkontor) TRELLEBORG Macab (Konferens och Mediateknik) STOCKHOLM STOCKHOLM HUVUDKONTOR Macab AB (publ) Post: Box 3, SE Trelleborg Besök: Vannhögsgatan 7, SE Trelleborg Telefon: +46 (0) Fax: +46 (0) info@macab.se Hemsida: Säljkontor Stockholm Finlandsgatan 62, SE Kista, Sweden Telefon: +46 (0) (Micke): micke@macab.se (Jeanette): jeanette@macab.se GRG-Macab AS Lierstranda 82, N-3414 Lierstranda, Norway Telefon: Fax: firmapost@grg-macab.no Hemsida: Max Nordic A/S Køgevej 70B, DK-4652 Hårlev, Denmark Telefon: salg@max-nordic.com Hemsida: Support Sälj/Order Ekonomi Lager (45)

4 ...a step into a digital world Till din hjälp HEMSIDA På Macab lägger vi mycket resurser på hjälpmedel som ska förenkla ditt dagliga arbete och kommunikationen med oss. Här har vi sammanställt några av dessa hjälpmedel. Hemsida På vår hemsida får du information om produkter, kampanjer, öppettider med mera. Här kan du också ladda ned bilder, produktblad och broschyrer. E-HANDEL Support Via hemsidan kan du enkelt klicka dig fram till vår support. Du hittar där svaren på många frågor som rör teknik, mjukvaror och produktinformation. Du kan dessutom ladda ned våra bruksanvisningar i PDF-format. Här hittar du också aktuella mjukvaror. E-handel Från vår hemsida kan du enkelt klicka dig fram till vår e-handel. Även du som normalt ringer in din beställning hittar här mycket matnyttigt. Du kan se tidigare order, leveransuppgifter och lagerstatus. Har du glömt dina inloggningsuppgifter klicka på Glömt lösen. Nytt lösenord mailas då automatisk till den e- mail-adress som du har registrerad hos Macab. Finns du inte registrerad, så ring oss! NYHETSBREV Nyhetsbrev Via Macabs nyhetsbrev läsa om vad som händer i branschen. Du får också information om aktuella kampanjer, nya produkter mm. Vill du prenumerera? Gå in på vår hemsida och klicka på Nyhetsbrev. Välkommen att kontakta oss på: Order: order@macab.se 4 (45)

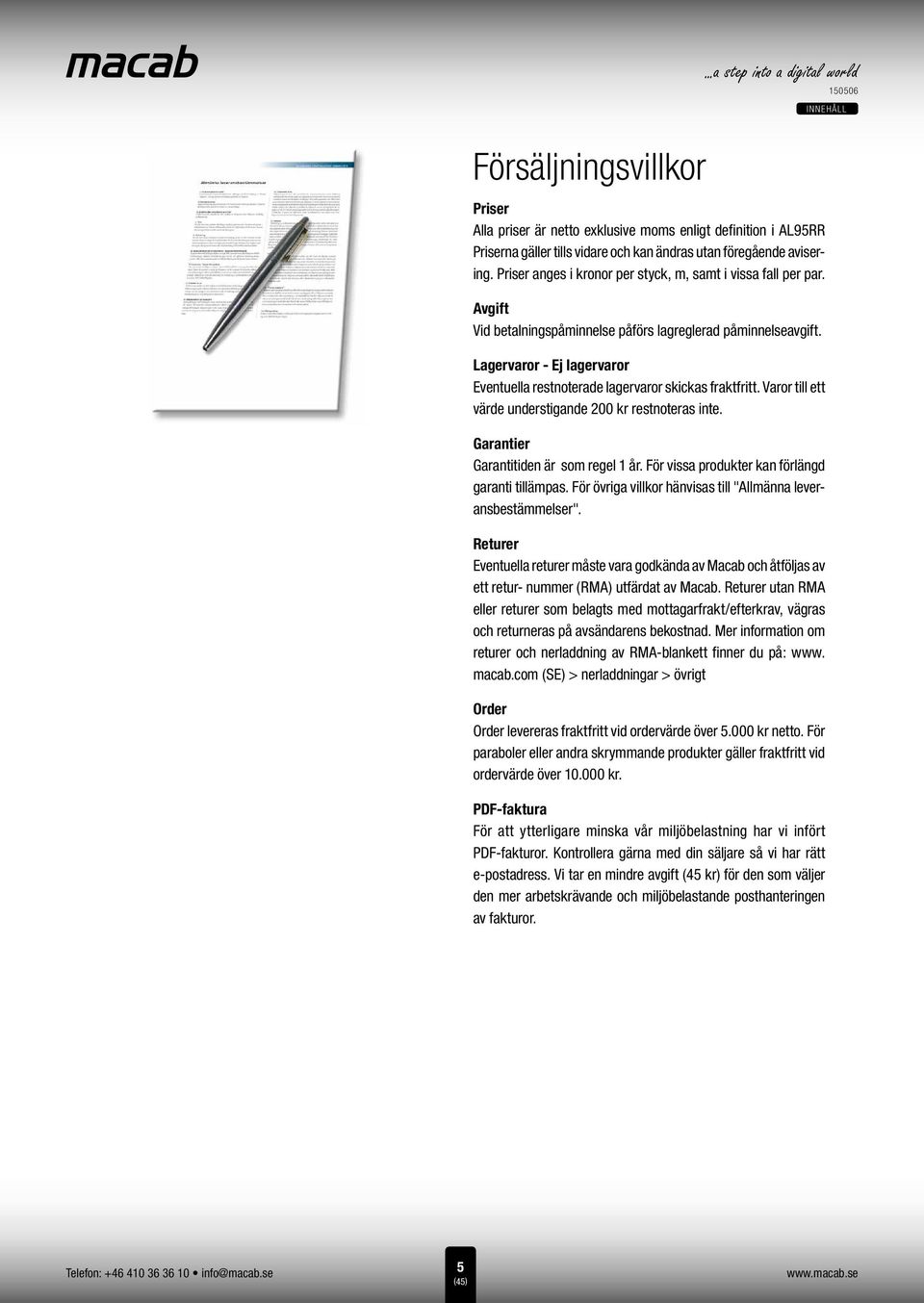

5 ...a step into a digital world Försäljningsvillkor Priser Alla priser är netto exklusive moms enligt definition i AL95RR Priserna gäller tills vidare och kan ändras utan föregående avisering. Priser anges i kronor per styck, m, samt i vissa fall per par. Avgift Vid betalningspåminnelse påförs lagreglerad påminnelseavgift. Lagervaror - Ej lagervaror Eventuella restnoterade lagervaror skickas fraktfritt. Varor till ett värde understigande 200 kr restnoteras inte. Garantier Garantitiden är som regel 1 år. För vissa produkter kan förlängd garanti tillämpas. För övriga villkor hänvisas till "Allmänna leveransbestämmelser". Returer Eventuella returer måste vara godkända av Macab och åtföljas av ett returnummer (RMA) utfärdat av Macab. Returer utan RMA eller returer som belagts med mottagarfrakt/efterkrav, vägras och returneras på avsändarens bekostnad. Mer information om returer och nerladdning av RMA-blankett finner du på: www. macab.com (SE) > nerladdningar > övrigt Order Order levereras fraktfritt vid ordervärde över kr netto. För paraboler eller andra skrymmande produkter gäller fraktfritt vid ordervärde över kr. PDF-faktura För att ytterligare minska vår miljöbelastning har vi infört PDF-fakturor. Kontrollera gärna med din säljare så vi har rätt e-postadress. Vi tar en mindre avgift (45 kr) för den som väljer den mer arbetskrävande och miljöbelastande posthanteringen av fakturor. 5 (45)

6 FILTER/FÖRDELARE/SPLITTER 45 Antenn utan BOSS-adapter med störrningar Antenn med BOSS-adapter utan störrningar Filter Med två antenner, riktade mot olika sändare, är filtrets uppgift att släppa in signal från rätt sändare via rätt antenn och samtidigt filtrera bort oönskade signaler. Ett otillräckligt filter är en vanlig källa till störningar i form av dubbelbild, skuggor eller ålande bild. Macabs filter håller generellt en hög spärr på oönskade frekvenser, samtidigt som dämpningen är låg. Alla filter är lättarbetade, där montaget sker med enkla handgrepp. Konsumenten får en renare och klarare bild, till lägre totalkostnad. Mastfilter med kanalingång Ett mastfilter med kanalingång+rest tv, har en kanalbunden ingång samt en UHF-ingång med spärr på kanalingången. Detta ger möjlighet att koppla ihop två signaler utan att signalerna går igenom fel ingång. Macabs mastfilter är av kraftig konstruktion med mastklamma i metall. Ett annat användningsområde är att blanda in satellitsignal i husets övriga tv-signaler med syfte att få ut kombinerad signal till husets alla uttag. Mastfilter med bandingång En serie filter som genom avancerad filterteknologi kan förena olika frekvensband, till exempel kan man kombinera en FMantenn med en VHF- och en UHF-antenn. Digitalanpassade mastfilter Den nya digitala sändningsstandarden ställer höga krav på skydd från störningar, ofta kallade impulsbrus. För att minimera dessa krävs att hela anläggningen från antenn till mottagare är skärmad eller som det också kallas HF-tät. LTE för 4G och hur man löser problemen! Många har fått störningar på sin TV-mottagning sedan vårt mobil data band (4G) började användas på 800 MHz bandet (kallas även LTE). För att göra plats för mobil data flyttade Teracom bort alla TV-sändningar över 790 MHz. Detta har skapat ett växande problem för TV-tittaren med störningar på TV-bandet. Hur eliminerar vi dessa problem: Beroende på hur störningarna kommer in i hushållets nät och hur kraftiga signalerna är finns det flera lösningar: Montera en professionell antenn med inbyggt LTE-filter eller komplettera med filter Televes LTE BOSS-adapter. Denna stryper den befintliga dipolförstärkaren och aktiverar en ny LTE-skyddad förstärkare. 6 (6)

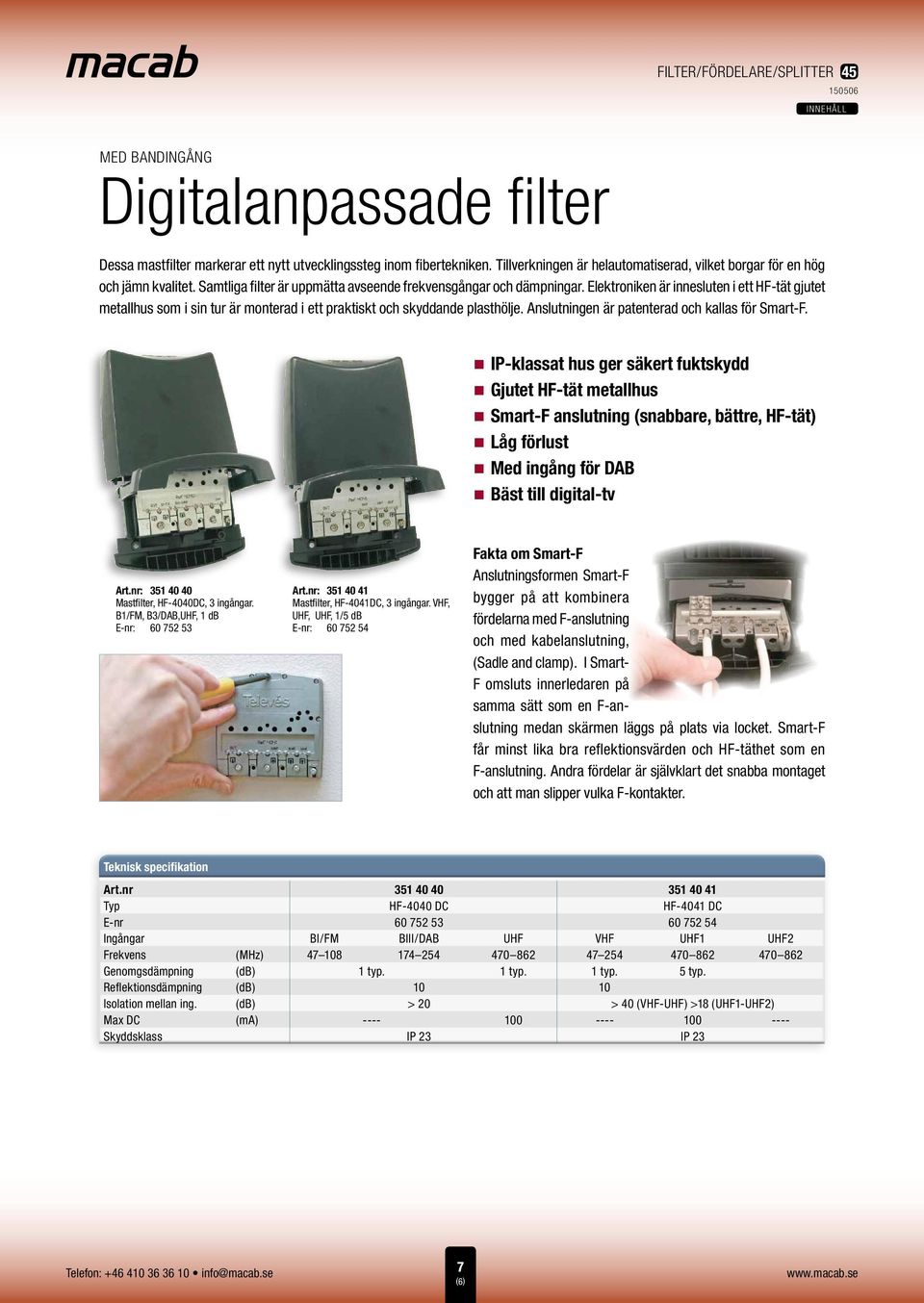

7 FILTER/FÖRDELARE/SPLITTER 45 MED BANDINGÅNG Digitalanpassade filter Dessa mastfilter markerar ett nytt utvecklingssteg inom fibertekniken. Tillverkningen är helautomatiserad, vilket borgar för en hög och jämn kvalitet. Samtliga filter är uppmätta avseende frekvensgångar och dämpningar. Elektroniken är innesluten i ett HF-tät gjutet metallhus som i sin tur är monterad i ett praktiskt och skyddande plasthölje. Anslutningen är patenterad och kallas för Smart-F. IP-klassat hus ger säkert fuktskydd Gjutet HF-tät metallhus Smart-F anslutning (snabbare, bättre, HF-tät) Låg förlust Med ingång för DAB Bäst till digital-tv Art.nr: Mastfilter, HF-4040DC, 3 ingångar. B1/FM, B3/DAB,UHF, 1 db E-nr: Art.nr: Mastfilter, HF-4041DC, 3 ingångar. VHF, UHF, UHF, 1/5 db E-nr: Fakta om Smart-F Anslutningsformen Smart-F bygger på att kombinera fördelarna med F-anslutning och med kabelanslutning, (Sadle and clamp). I Smart- F omsluts innerledaren på samma sätt som en F-anslutning medan skärmen läggs på plats via locket. Smart-F får minst lika bra reflektionsvärden och HF-täthet som en F-anslutning. Andra fördelar är självklart det snabba montaget och att man slipper vulka F-kontakter. Teknisk specifikation Art.nr Typ HF-4040 DC HF-4041 DC E-nr Ingångar BI/FM BIII/DAB UHF VHF UHF1 UHF2 Frekvens (MHz) Genomgsdämpning (db) 1 typ. 1 typ. 1 typ. 5 typ. Reflektionsdämpning (db) Isolation mellan ing. (db) > 20 > 40 (VHF-UHF) >18 (UHF1-UHF2) Max DC (ma) Skyddsklass IP 23 IP 23 7 (6)

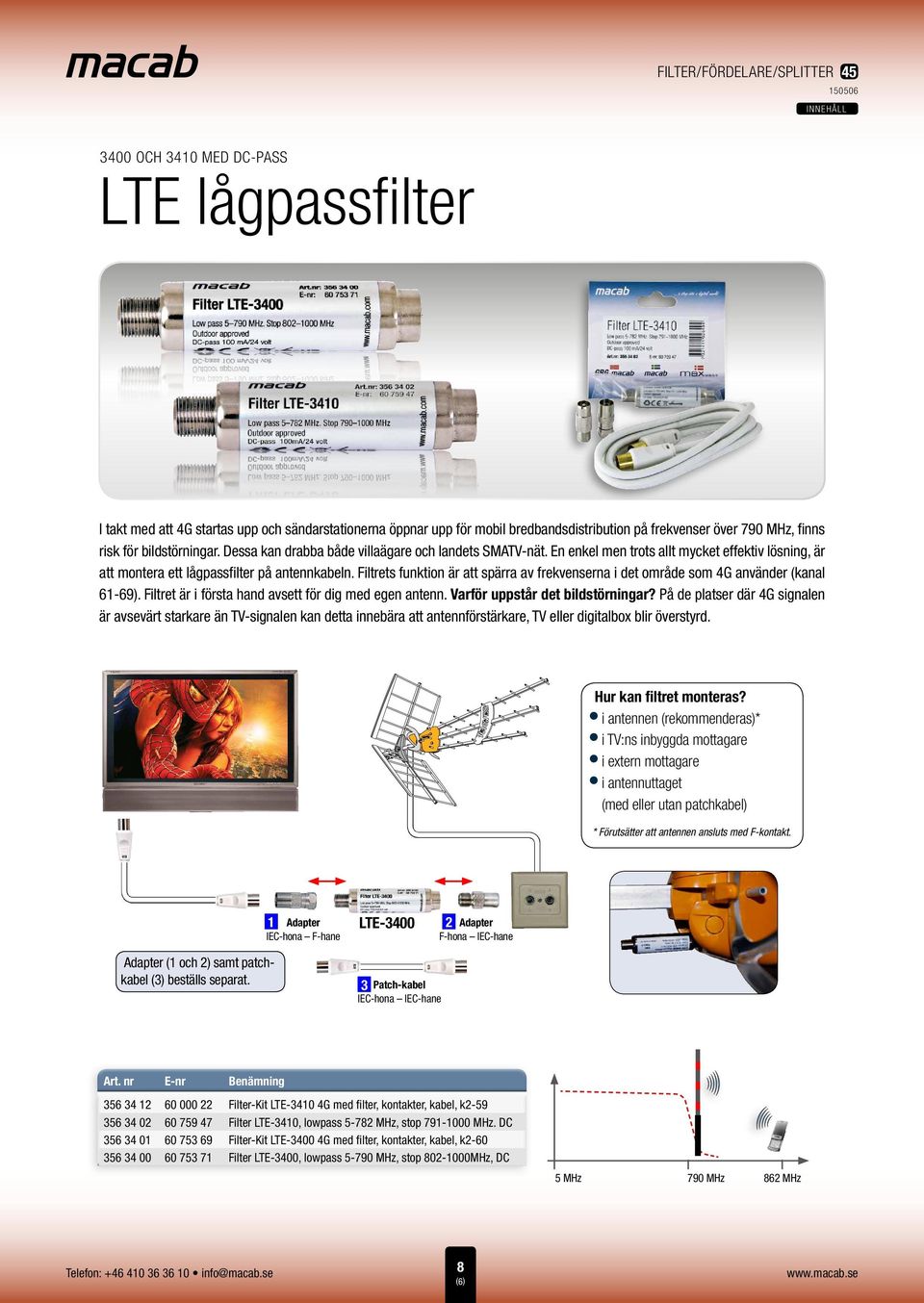

8 FILTER/FÖRDELARE/SPLITTER OCH 3410 MED DC-PASS LTE lågpassfilter I takt med att 4G startas upp och sändarstationerna öppnar upp för mobil bredbandsdistribution på frekvenser över 790 MHz, finns risk för bildstörningar. Dessa kan drabba både villaägare och landets SMATV-nät. En enkel men trots allt mycket effektiv lösning, är att montera ett lågpassfilter på antennkabeln. Filtrets funktion är att spärra av frekvenserna i det område som 4G använder (kanal 61-69). Filtret är i första hand avsett för dig med egen antenn. Varför uppstår det bildstörningar? På de platser där 4G signalen är avsevärt starkare än TV-signalen kan detta innebära att antennförstärkare, TV eller digitalbox blir överstyrd. Hur kan filtret monteras? i antennen (rekommenderas)* i TV:ns inbyggda mottagare i extern mottagare i antennuttaget (med eller utan patchkabel) * Förutsätter att antennen ansluts med F-kontakt. LTE Adapter 2 Adapter IEC-hona F-hane F-hona IEC-hane Adapter (1 och 2) samt patchkabel (3) beställs separat. 3 Patch-kabel IEC-hona IEC-hane Art. nr E-nr Benämning Filter-Kit LTE G med filter, kontakter, kabel, k Filter LTE-3410, lowpass MHz, stop MHz. DC Filter-Kit LTE G med filter, kontakter, kabel, k Filter LTE-3400, lowpass MHz, stop MHz, DC 5 MHz 790 MHz 862 MHz 8 (6)

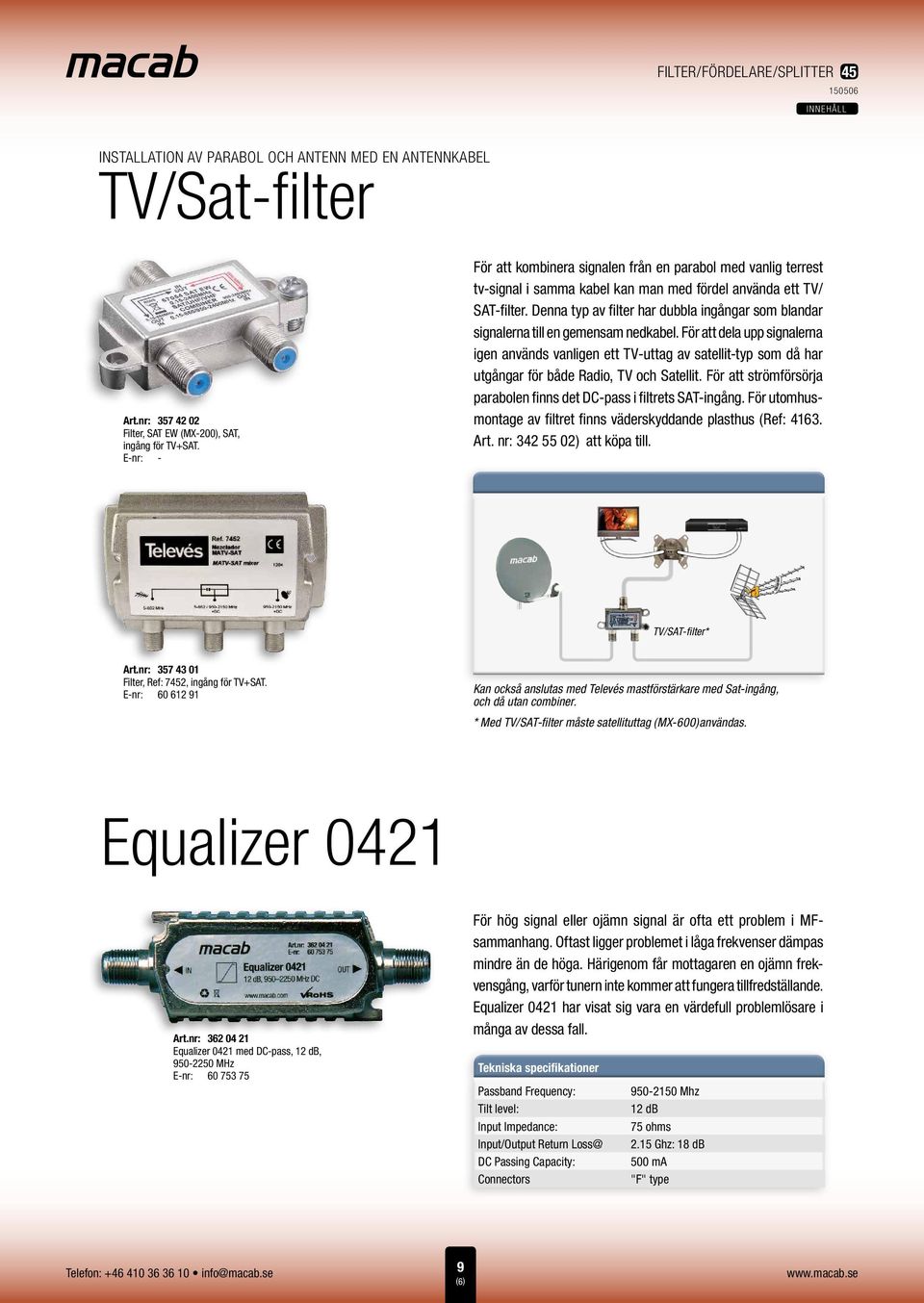

9 FILTER/FÖRDELARE/SPLITTER 45 INSTALLATION AV PARABOL OCH ANTENN MED EN ANTENNKABEL TV/Sat-filter Art.nr: Filter, SAT EW (MX-200), SAT, ingång för TV+SAT. E-nr: - För att kombinera signalen från en parabol med vanlig terrest tv-signal i samma kabel kan man med fördel använda ett TV/ SAT-filter. Denna typ av filter har dubbla ingångar som blandar signalerna till en gemensam nedkabel. För att dela upp signalerna igen används vanligen ett TV-uttag av satellit-typ som då har utgångar för både Radio, TV och Satellit. För att strömförsörja parabolen finns det DC-pass i filtrets SAT-ingång. För utomhusmontage av filtret finns väderskyddande plasthus (Ref: Art. nr: ) att köpa till. TV/SAT-filter* Art.nr: Filter, Ref: 7452, ingång för TV+SAT. E-nr: Kan också anslutas med Televés mastförstärkare med Sat-ingång, och då utan combiner. * Med TV/SAT-filter måste satellituttag (MX-600)användas. Equalizer 0421 Art.nr: Equalizer 0421 med DC-pass, 12 db, MHz E-nr: För hög signal eller ojämn signal är ofta ett problem i MFsammanhang. Oftast ligger problemet i låga frekvenser dämpas mindre än de höga. Härigenom får mottagaren en ojämn frekvensgång, varför tunern inte kommer att fungera tillfredställande. Equalizer 0421 har visat sig vara en värdefull problemlösare i många av dessa fall. Tekniska specifikationer Passband Frequency: Tilt level: Input Impedance: Input/Output Return Loss@ DC Passing Capacity: Connectors Mhz 12 db 75 ohms 2.15 Ghz: 18 db 500 ma "F" type 9 (6)

10 FILTER/FÖRDELARE/SPLITTER 45 Övriga filter Art.nr: Filter HPF-470, pass MHz, F-hane F-hona E-nr: Art.nr: Spärrfilter för 2 st. UHF-kanaler, Ref: 4162, 2 vågfällor. E-nr: Art.nr: Hus för spärrfilter, Ref: 4163, vattenskyddat. E-nr: Art.nr: Stoppfilter 5 30 MHz. E-nr: Art.nr: Lågpassfilter LPF-447 MHz F stop E-nr: Art.nr: Filter LPF-300F-C Stop MHz, Pass MHz. E-nr: - Art.nr: Mastfilter, MC17J, 2 ingångar FM+Rest UHF/VHF DC E-nr: Art.nr: Mastfilter, MB47J, 2 ing DC, Rest VHF/UHF DC E-nr: Art.nr: Filter LTE-57, Ref: Easy-F, k Televes. E-nr: Art.nr: Filter LTE-60, Ref: Easy-F, k Televes. E-nr: Art.nr: Filter LTE-57, Ref: F-typ, k Televes. E-nr: Art.nr: Filter LTE-60, Ref: F-typ, k Televes. E-nr: Art.nr: Filter Cavity LTE-C60, Ref: , K60 E-nr: Art.nr: T-stycke???, IEC hona-2 x hane E-nr: Art.nr: T-stycke CA-1008, IEC-hane-2 x hona E-nr: (6)

11 ...a step into a digital world EGNA ANTECKNINGAR 11 (45)

12 ...a step into a digital world EGNA ANTECKNINGAR 12 (45)

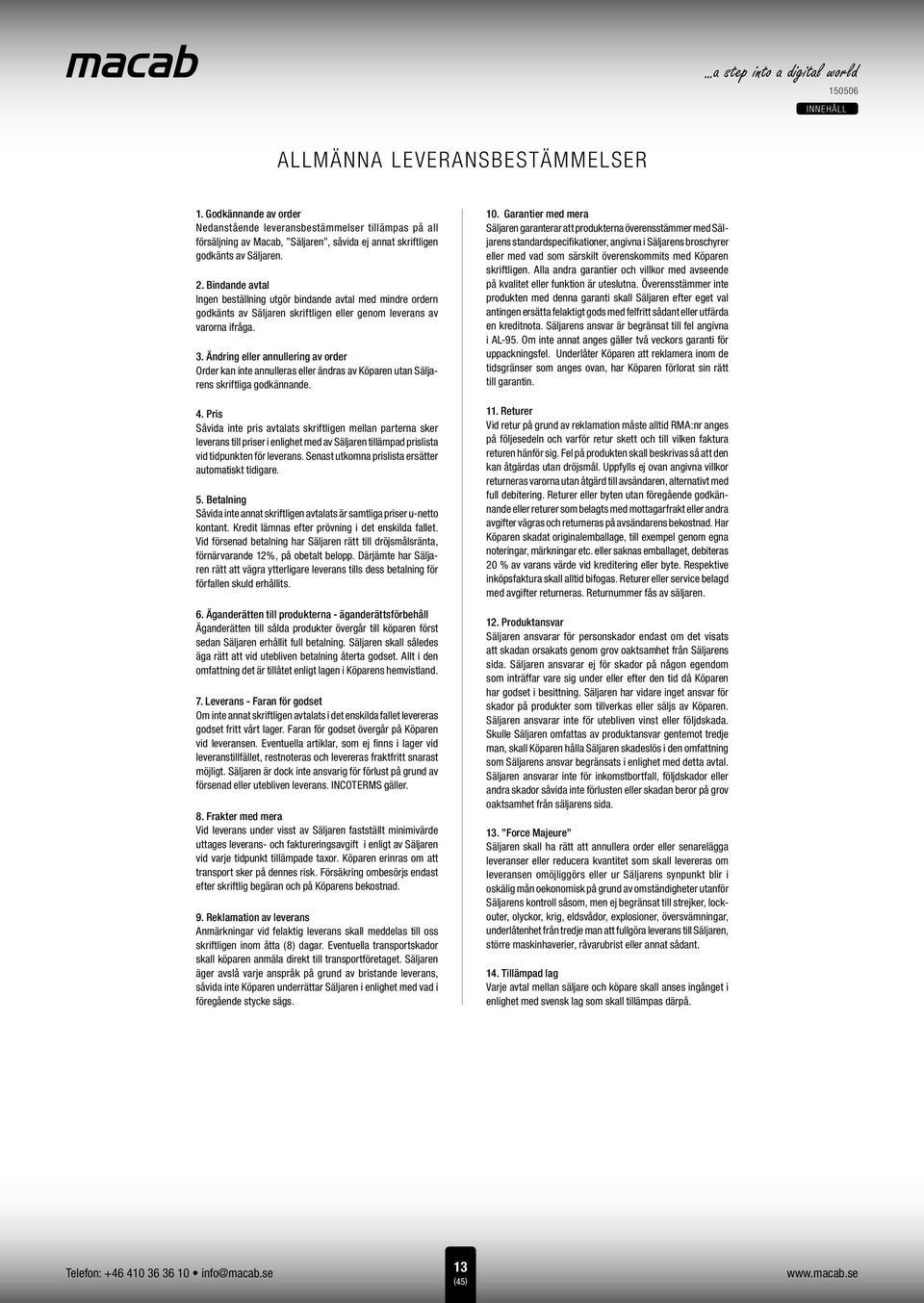

13 ...a step into a digital world ALLMÄNNA LEVERANSBESTÄMMELSER 1. Godkännande av order Nedanstående leveransbestämmelser tillämpas på all försäljning av Macab, Säljaren, såvida ej annat skriftligen godkänts av Säljaren. 2. Bindande avtal Ingen beställning utgör bindande avtal med mindre ordern godkänts av Säljaren skriftligen eller genom leverans av varorna ifråga. 3. Ändring eller annullering av order Order kan inte annulleras eller ändras av Köparen utan Säljarens skriftliga godkännande. 4. Pris Såvida inte pris avtalats skriftligen mellan parterna sker leverans till priser i enlighet med av Säljaren tillämpad prislista vid tidpunkten för leverans. Senast utkomna prislista ersätter automatiskt tidigare. 5. Betalning Såvida inte annat skriftligen avtalats är samtliga priser u-netto kontant. Kredit lämnas efter prövning i det enskilda fallet. Vid försenad betalning har Säljaren rätt till dröjsmålsränta, förnärvarande 12%, på obetalt belopp. Därjämte har Säljaren rätt att vägra ytterligare leverans tills dess betalning för förfallen skuld erhållits. 6. Äganderätten till produkterna - äganderättsförbehåll Äganderätten till sålda produkter övergår till köparen först sedan Säljaren erhållit full betalning. Säljaren skall således äga rätt att vid utebliven betalning återta godset. Allt i den omfattning det är tillåtet enligt lagen i Köparens hemvistland. 7. Leverans - Faran för godset Om inte annat skriftligen avtalats i det enskilda fallet levereras godset fritt vårt lager. Faran för godset övergår på Köparen vid leveransen. Eventuella artiklar, som ej finns i lager vid leveranstillfället, restnoteras och levereras fraktfritt snarast möjligt. Säljaren är dock inte ansvarig för förlust på grund av försenad eller utebliven leverans. INCOTERMS gäller. 8. Frakter med mera Vid leverans under visst av Säljaren fastställt minimivärde uttages leverans- och faktureringsavgift i enligt av Säljaren vid varje tidpunkt tillämpade taxor. Köparen erinras om att transport sker på dennes risk. Försäkring ombesörjs endast efter skriftlig begäran och på Köparens bekostnad. 9. Reklamation av leverans Anmärkningar vid felaktig leverans skall meddelas till oss skriftligen inom åtta (8) dagar. Eventuella transportskador skall köparen anmäla direkt till transportföretaget. Säljaren äger avslå varje anspråk på grund av bristande leverans, såvida inte Köparen underrättar Säljaren i enlighet med vad i föregående stycke sägs. 10. Garantier med mera Säljaren garanterar att produkterna överensstämmer med Säljarens standardspecifikationer, angivna i Säljarens broschyrer eller med vad som särskilt överenskommits med Köparen skriftligen. Alla andra garantier och villkor med avseende på kvalitet eller funktion är uteslutna. Överensstämmer inte produkten med denna garanti skall Säljaren efter eget val antingen ersätta felaktigt gods med felfritt sådant eller utfärda en kreditnota. Säljarens ansvar är begränsat till fel angivna i AL-95. Om inte annat anges gäller två veckors garanti för uppackningsfel. Underlåter Köparen att reklamera inom de tidsgränser som anges ovan, har Köparen förlorat sin rätt till garantin. 11. Returer Vid retur på grund av reklamation måste alltid RMA:nr anges på följesedeln och varför retur skett och till vilken faktura returen hänför sig. Fel på produkten skall beskrivas så att den kan åtgärdas utan dröjsmål. Uppfylls ej ovan angivna villkor returneras varorna utan åtgärd till avsändaren, alternativt med full debitering. Returer eller byten utan föregående godkännande eller returer som belagts med mottagarfrakt eller andra avgifter vägras och returneras på avsändarens bekostnad. Har Köparen skadat originalemballage, till exempel genom egna noteringar, märkningar etc. eller saknas emballaget, debiteras 20 % av varans värde vid kreditering eller byte. Respektive inköpsfaktura skall alltid bifogas. Returer eller service belagd med avgifter returneras. Returnummer fås av säljaren. 12. Produktansvar Säljaren ansvarar för personskador endast om det visats att skadan orsakats genom grov oaktsamhet från Säljarens sida. Säljaren ansvarar ej för skador på någon egendom som inträffar vare sig under eller efter den tid då Köparen har godset i besittning. Säljaren har vidare inget ansvar för skador på produkter som tillverkas eller säljs av Köparen. Säljaren ansvarar inte för utebliven vinst eller följdskada. Skulle Säljaren omfattas av produktansvar gentemot tredje man, skall Köparen hålla Säljaren skadeslös i den omfattning som Säljarens ansvar begränsats i enlighet med detta avtal. Säljaren ansvarar inte för inkomstbortfall, följdskador eller andra skador såvida inte förlusten eller skadan beror på grov oaktsamhet från säljarens sida. 13. Force Majeure Säljaren skall ha rätt att annullera order eller senarelägga leveranser eller reducera kvantitet som skall levereras om leveransen omöjliggörs eller ur Säljarens synpunkt blir i oskälig mån oekonomisk på grund av omständigheter utanför Säljarens kontroll såsom, men ej begränsat till strejker, lockouter, olyckor, krig, eldsvådor, explosioner, översvämningar, underlåtenhet från tredje man att fullgöra leverans till Säljaren, större maskinhaverier, råvarubrist eller annat sådant. 14. Tillämpad lag Varje avtal mellan säljare och köpare skall anses ingånget i enlighet med svensk lag som skall tillämpas därpå. 13 (45)

14 Katalogdel 45 - FILTER/FÖRDELARE/SPLITTER MACAB ERBJUDER DIG... Trygghet Kvalité Garanti Support GRG-Macab AS Lierstranda 82 NO-3414 Lierstranda, NORWAY Phone: Fax: firmapost@grg-macab.no Macab AB Mail adress: Box 3 SE Trelleborg, Sweden Head Office/Delivery: Vannhögsgatan 7. SE Trelleborg Tel: +46 (0) Fax: +46 (0) info@macab.se Max Nordic A/S Køgevej 70B DK-4652 Hårlev, Denmark Phone: salg@max-nordic.com
