1 Smarta Hem Hem Villa Förstärkare Nätdelar Filter Fördelare Montagemateriel Huvudcentral Nätmateriel Instrument Verktyg...a step into a digital world KATALOGDEL: 75 Instrument/Verktyg VÅRA KATALOGDELAR Hem AV-Teknik Data/IP Smarta Montagemateriel Nätdelar Förstärkare Filter Huvudcentral Fiberoptik Antenn Villa Hem Fördelare Splitters Nätmateriel Kabel Kontakter Instrument Verktyg LED Splitters Antenn Data/IP AV-Teknik Fiberoptik Kabel Kontakter LED Televés instrument med tillbehör, Macab instrument, 8Dtek, Emitor instrument, och tillbehör, Brusgenerator, Verktyg. DIN SAMARBETSPARTNER MED ETT KOMPLETT SORTIMENT

2 SFÖRTECKNING Macab Skandinavien... 3 Till din hjälp 4 Försäljningsvillkor... 5 H-60 Televés... 6 H-60 Televés... 7 H-45 Televés Compact T H-45 Televés H dtek instrument Digiair Pro T Combolook Color T ST-50 för DVB-T Satellite Finder COM Övriga instrument Brusgenerator PCT kompressionsverktyg Verktyg för Proffs! Bandpistol i ABS-plast Klammer och häftpistol ALLMÄNNA LEVERANSBESTÄMMELSER INSTRUMENT-VERKTYG

3 ...a step into a digital world Macab Skandinavien Macab AB är Skandinaviens ledande antennmaterielleverantör. Vi är 25 entusiastiska medarbetare som kommer att göra vårt allra bästa för att hjälpa dig. I Norge sköts all försäljning av GRG-Macab AS och i Danmark genom vår distributör Max Nordic A/S. Du har aldrig längre till Macab än närmaste telefon eller dator med Internetuppkoppling. Har du vägarna förbi, hoppas vi verkligen att du tittar in. Hjärtligt välkommen. GRG-Macab AS Lierstranda, OSLO Max Nordic A/S HÅRLEV Macab AB (Huvudkontor) TRELLEBORG Macab (Konferens och Mediateknik) STOCKHOLM STOCKHOLM HUVUDKONTOR Macab AB (publ) Post: Box 3, SE Trelleborg Besök: Vannhögsgatan 7, SE Trelleborg Telefon: +46 (0) Fax: +46 (0) info@macab.se Hemsida: Säljkontor Stockholm Finlandsgatan 62, SE Kista, Sweden Telefon: +46 (0) (Micke): micke@macab.se (Jeanette): jeanette@macab.se GRG-Macab AS Lierstranda 82, N-3414 Lierstranda, Norway Telefon: Fax: firmapost@grg-macab.no Hemsida: Max Nordic A/S Køgevej 70B, DK-4652 Hårlev, Denmark Telefon: salg@max-nordic.com Hemsida: Support Sälj/Order Ekonomi Lager

4 ...a step into a digital world Till din hjälp HEMSIDA På Macab lägger vi mycket resurser på hjälpmedel som ska förenkla ditt dagliga arbete och kommunikationen med oss. Här har vi sammanställt några av dessa hjälpmedel. Hemsida På vår hemsida får du information om produkter, kampanjer, öppettider med mera. Här kan du också ladda ned bilder, produktblad och broschyrer. E-HANDEL Support Via hemsidan kan du enkelt klicka dig fram till vår support. Du hittar där svaren på många frågor som rör teknik, mjukvaror och produktinformation. Du kan dessutom ladda ned våra bruksanvisningar i PDF-format. Här hittar du också aktuella mjukvaror. E-handel Från vår hemsida kan du enkelt klicka dig fram till vår e-handel. Även du som normalt ringer in din beställning hittar här mycket matnyttigt. Du kan se tidigare order, leveransuppgifter och lagerstatus. Har du glömt dina inloggningsuppgifter klicka på Glömt lösen. Nytt lösenord mailas då automatisk till den e- mail-adress som du har registrerad hos Macab. Finns du inte registrerad, så ring oss! NYHETSBREV Nyhetsbrev Via Macabs nyhetsbrev läsa om vad som händer i branschen. Du får också information om aktuella kampanjer, nya produkter mm. Vill du prenumerera? Gå in på vår hemsida och klicka på Nyhetsbrev. Välkommen att kontakta oss på: Order: order@macab.se 4

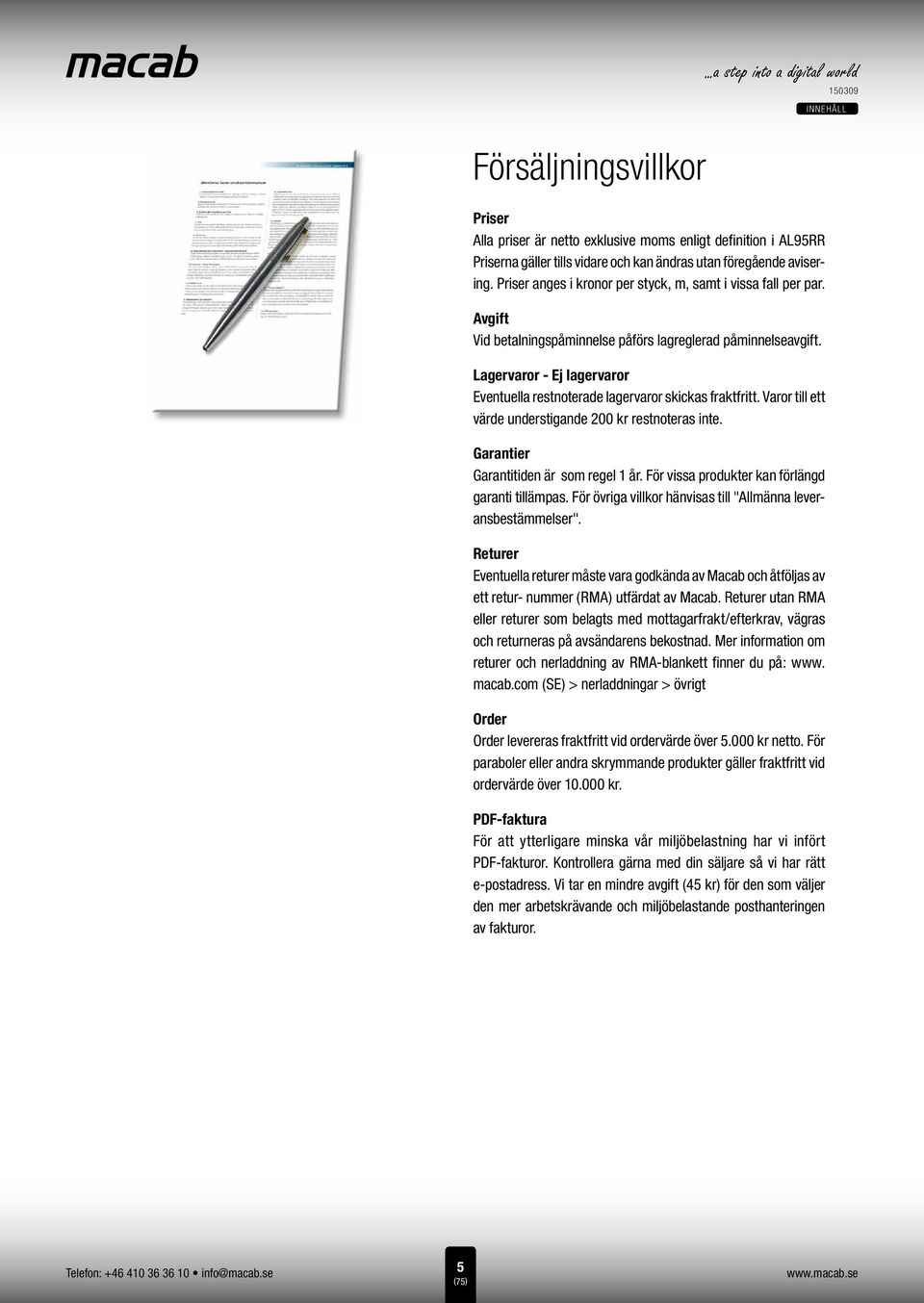

5 ...a step into a digital world Försäljningsvillkor Priser Alla priser är netto exklusive moms enligt definition i AL95RR Priserna gäller tills vidare och kan ändras utan föregående avisering. Priser anges i kronor per styck, m, samt i vissa fall per par. Avgift Vid betalningspåminnelse påförs lagreglerad påminnelseavgift. Lagervaror - Ej lagervaror Eventuella restnoterade lagervaror skickas fraktfritt. Varor till ett värde understigande 200 kr restnoteras inte. Garantier Garantitiden är som regel 1 år. För vissa produkter kan förlängd garanti tillämpas. För övriga villkor hänvisas till "Allmänna leveransbestämmelser". Returer Eventuella returer måste vara godkända av Macab och åtföljas av ett retur- nummer (RMA) utfärdat av Macab. Returer utan RMA eller returer som belagts med mottagarfrakt/efterkrav, vägras och returneras på avsändarens bekostnad. Mer information om returer och nerladdning av RMA-blankett finner du på: www. macab.com (SE) > nerladdningar > övrigt Order Order levereras fraktfritt vid ordervärde över kr netto. För paraboler eller andra skrymmande produkter gäller fraktfritt vid ordervärde över kr. PDF-faktura För att ytterligare minska vår miljöbelastning har vi infört PDF-fakturor. Kontrollera gärna med din säljare så vi har rätt e-postadress. Vi tar en mindre avgift (45 kr) för den som väljer den mer arbetskrävande och miljöbelastande posthanteringen av fakturor. 5

6 ATENUACION EN RED INSTRUMENT/VERKTYG 75 H60 Televés Exclusive functionalities In a high resolution and high contrast screen H60 The new addition to the H-Series The H60 has been designed to obtain all the information from the incoming signal in an instant. This is achieved through the development of mathematical algorithms that capture digitally and in real time all the parameters of the spectrum. So simple and nevertheless so complicated when is done for the first time. It is based in the digital processing and maintains the advantages obtained by exclusive features such as the full spectrum analyzer and "combo" mode. This makes the H60 the most professional field strength meter in the market. The H60 also incorporates new measures to CATV operators and capacity to measure any wanted signal or interference up to 3,3 GHz. With this option you will also be able to do FO TV installations that use an optical LNB.. Digital processing, the DNA that identifies it. Art.nr: Instrument H60, Ref: , MPEG4 E-nr: The fastest and most precise handheld meter in the world with mathematical precision and real time speed in all the measurements. That is digital processing. Ett exklusivt instrument med verklig topp-prestanda. Både snabbheten i mätningar och det exakta mätvärdet är unikt. Än bättre blir det genom en väl genomtänkt design och ergonomiskt utfomad knappsats. Detta H60 levereras komplett med T2-option och innehåller även MPEG-4, CI, Optisk mätning, LTE mätning mm. Frekvensbandet är utökat till 3,3 GHz. och har GPS samt RJ45-port. Product range The choice is clear NETWORK ATTENUATION Funktioner som finns i H-60 men inte H-45 finns Vissa speciella CATV mätningar inom Tilt, CTB, CSO, Hum... Automatisk dämpning inom RF-området LTE klar (spektrum analyser upp till 3,3 Ghz) TFT 5.7 tums-skärm VGA 640 x 480 Full HD, O.F och C.I inkluderat HDMI-utgång för både Video och OSD Ethernet-port GPS H60 ADVANCE 5960 H60 ADVANCE (Full HD + CI + F.O. + Extended Spectrum MHz) H60 ADVANCE (Full HD + CI + Extended Spectrum MHz) + Selective F.O. Interface (CWDM Filter) OPTIONS Option DVB-T Option Selective Fiber Optic Interface (CWDM Filter) Option Remote Control by Ethernet 5909 Calibration of H-Series Spectrum Analyzer (Certificate Included) Art.nr: Arbetsväska för H60 och H45, Ref: 5995 E-nr: Art.nr: Original transportväska till H60 och H45, Ref: 9919 E-nr: 6

7 A meter conceived for professionals that know what they want INSTRUMENT/VERKTYG 75 H60 Televés TRIGGER EVENT ACTIVATION Pulsed signals like WiFi or 4G, are difficult see in the spectrum. Having this advanced functionality makes the analysis of these signals easier. SPAN OF DOWN TO 100KHZ WE REACH WHERE OTHERS CAN'T A extremely useful characteristic at your reach thanks to the digital filters of 300Hz. ZOOm SPECTRUm. MAXIMUM RESOLUTION WITH- OUT LOOSING THE WIDER PICTURE You will be able to visualize in detail the spectrum of a TV channel, without loosing the whole 3,3GHz of the spectrum at the same time. SATELLITE IDENTIFICATION SIMPLE AND INSTANTANEOUS The satellite identification function help you to find out at which satellite the dish is pointing. OPTICAL SIGNALS PERFECT FOR TV SYSTEMS US- ING FO Complete analysis of the TV signal transmitted through the fibre. Optical attenuation: In combination with the light generator OPS3L, the meter can perform automatically and simultaneously the measurements of attenuation for the wavelengths 1310 nm, 1490 nm and 1550 nm. RF ATTENUATION IT TRANSFORMS THE H60 INTO A NETWORK ANALYZER This combination allows a complete characterization of the SMATV network from your H60. Visually you will be able to measure attenuations and gains of a TV network, immediately identifying faults in the installation. TILT At a glance you will be able to scan the channels imbalances present on a network. CTB/CSO and HUM. Numerical measures (db) that identify CATV network problems caused by active devices. CATV PACK DESIGNED FOR THE ANALYSIS OF CATV NETWORKS The new H60 incorporates specific measures to CATV networks These measures assess the quality of the signal through the distribution network; the installer will know how and where the signal is affected on its way from the headend to the user outlet. They are a set of truly preventive tools that add security to the value of the installation, in addition to a certain level of distinction to the companies that utilise them.. memories STORE AND RECOVER THE CHANNEL TO BE MEASURED BY PRESSING ONE BUTTON Save time in your installations by using the function "Memories". With the memories you can easily store and retrieve the configuration of a channel to be measured, saving and restoring the frequency, the type of measurement, the standard, etc. macromeasurements AUTOMATIC ANALYSIS OF SEVERAL CHANNELS Set of memories that can be executed in sequence and which results are stored in the memory of the meter. Analyze for days what happens in a channel programme the number of times that the sequence is going to be repeated, also the time interval between the end of a sequence and the beginning of the next one. SCAN & LOG THE FUNCTION THAT TAKES MEASUREMENTS FOR YOU Function that performs an automatic frequency scan, identifying and measuring any TV channel. When the process is finished all the measurements from the different channels will be safely stored in the meter. GRAPHS POSSIBILITY OF OFFLINE ANALYSIS For your convenience, you can save the graphs of the spectrum analyzer mode and the echoes representation. Choose between visualizing them in the meter or exporting them to the SD card for a later analysis 7

8 INSTRUMENT/VERKTYG 75 HANDHELD METER WITH DIGITAL PROCESSING H45 Televés Compact T2 DVB-T2 (DVB-T, DVB-T2, DVB-C,DVB-S & DVB-S2) viewing and measuring TRUE 1080P DEFINITION Art.nr: Instrument H45 Compact, DVB-T/T2/S/S2/C, MPEG4, CI E-nr: It is uncommon to have a chance to witness something really special in a lifetime. Digital Processing as the engine that feeds a small-size field strength meter... That is special... But, what is DIGITAL PROCESSING and why is it such a tremendous development for a Field Strength Meter? What benefits does it bring to the installers? Up until the launch of the H45, traditional field spectrum analysers all around the world based their measurement calculations on the sweep of frequencies in spectrum, which is also known as superheterodyne. This method of sweeping frequencies with pass-band filters were ini-tially built purely with analog components. Although the architecture has evolved to date with the deployment of tuners, ADCs and micro-processors, these digital components have not eliminated all the pro-blems inherent to an analog method of processing the signal received. The resolution filters used in the superheterodyne architectures have the great inconvenience of only allowing one amplitude parameter to be measured on each frequency point. Depending on the span and resolution bandwidth utilised, the complete process of measuring a certain spectrum can take up to a few seconds. What if there are signal changes in the meantime? All that data is lost. It is safe to say that the traditional field meters spend more time missing signal data than measuring them. QUALITY CHECKMARKS SPAN 100 KHz HIGH SENSIBILITY SPURS Art.nr: Arbetsväska för H60 och H45 Ref: 5995 E-nr: WIDE RANGE DYNAMIC MARGIN VERIFICATION OF ENCRYPTED SERVICES Art.nr: Original transportväska till H60 och H45, Ref: 9919 E-nr: 8

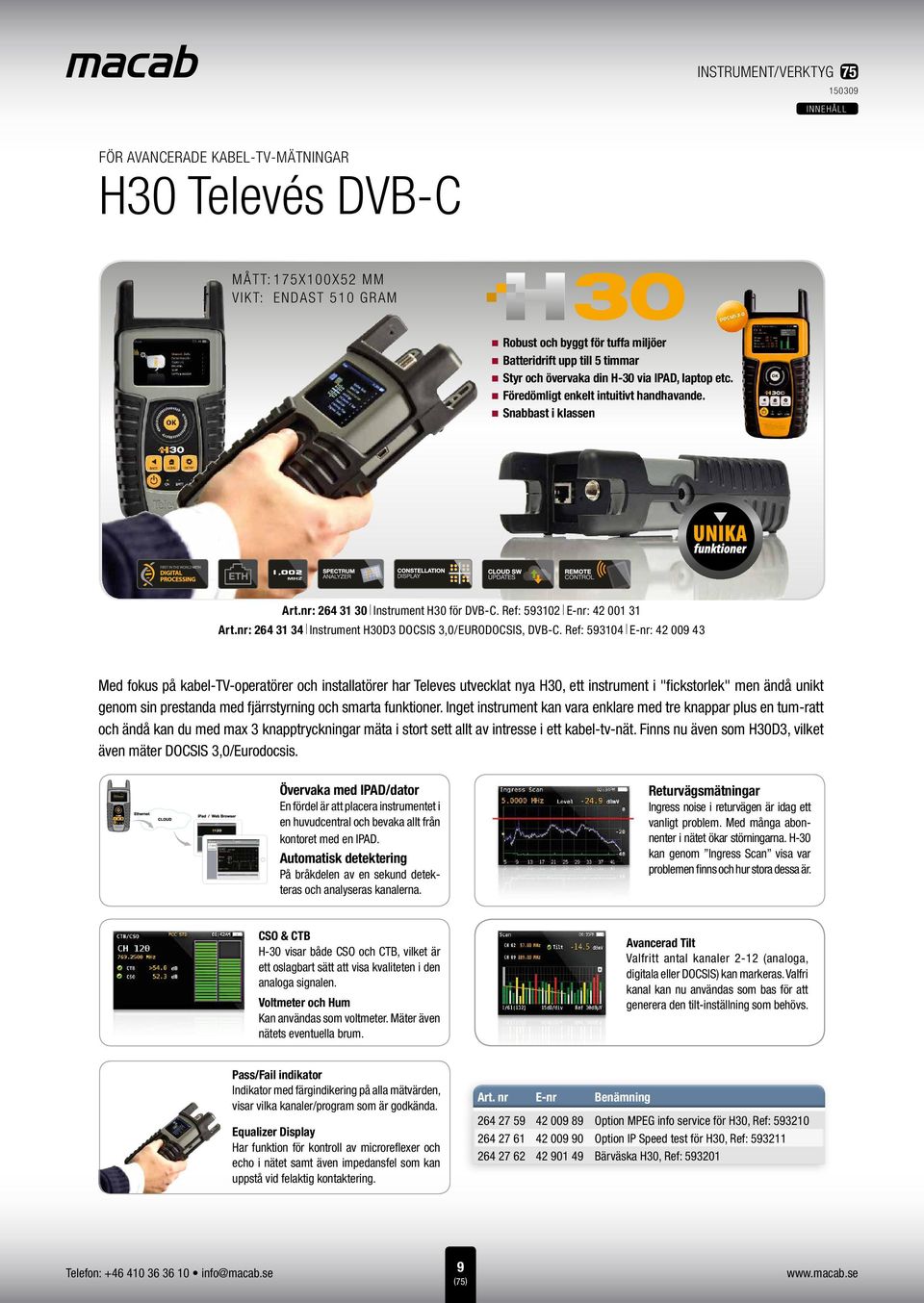

9 INSTRUMENT/VERKTYG 75 FÖR AVANCERADE KABEL-TV-MÄTNINGAR H30 Televés DVB-C MÅTT: 175X100X52 MM VIKT: ENDAST 510 GRAM Robust och byggt för tuffa miljöer Batteridrift upp till 5 timmar Styr och övervaka din H-30 via IPAD, laptop etc. Föredömligt enkelt intuitivt handhavande. Snabbast i klassen Art.nr: Instrument H30 för DVB-C. Ref: E-nr: Art.nr: Instrument H30D3 DOCSIS 3,0/EURODOCSIS, DVB-C. Ref: E-nr: Med fokus på kabel-tv-operatörer och installatörer har Televes utvecklat nya H30, ett instrument i "fickstorlek" men ändå unikt genom sin prestanda med fjärrstyrning och smarta funktioner. Inget instrument kan vara enklare med tre knappar plus en tum-ratt och ändå kan du med max 3 knapptryckningar mäta i stort sett allt av intresse i ett kabel-tv-nät. Finns nu även som H30D3, vilket även mäter DOCSIS 3,0/Eurodocsis. Övervaka med IPAD/dator En fördel är att placera instrumentet i en huvudcentral och bevaka allt från kontoret med en IPAD. Automatisk detektering På bråkdelen av en sekund detekteras och analyseras kanalerna. Returvägsmätningar Ingress noise i returvägen är idag ett vanligt problem. Med många abonnenter i nätet ökar störningarna. H-30 kan genom Ingress Scan visa var problemen finns och hur stora dessa är. CSO & CTB H-30 visar både CSO och CTB, vilket är ett oslagbart sätt att visa kvaliteten i den analoga signalen. Voltmeter och Hum Kan användas som voltmeter. Mäter även nätets eventuella brum. Avancerad Tilt Valfritt antal kanaler 2-12 (analoga, digitala eller DOCSIS) kan markeras. Valfri kanal kan nu användas som bas för att generera den tilt-inställning som behövs. Pass/Fail indikator Indikator med färgindikering på alla mätvärden, visar vilka kanaler/program som är godkända. Equalizer Display Har funktion för kontroll av microreflexer och echo i nätet samt även impedansfel som kan uppstå vid felaktig kontaktering. Art. nr E-nr Benämning Option MPEG info service för H30, Ref: Option IP Speed test för H30, Ref: Bärväska H30, Ref:

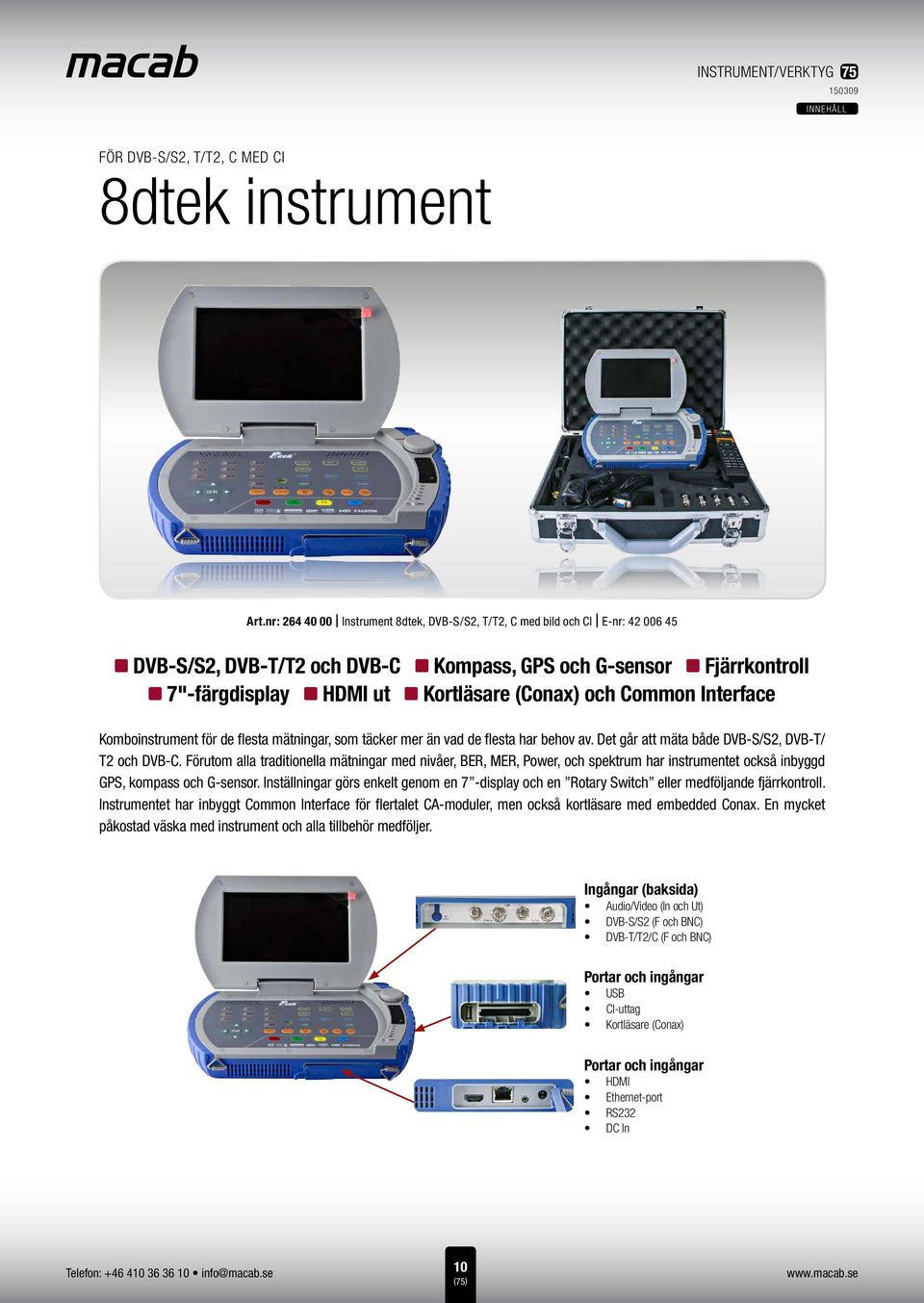

10 nz DVB-S/S2, nz 7"-färgdisplay HDMI Kortläsare Kompass, INSTRUMENT/VERKTYG 75 FÖR DVB-S/S2, T/T2, C MED CI 8dtek instrument Art.nr: Instrument 8dtek, DVB-S/S2, T/T2, C med bild och CI E-nr: DVB-T/T2 och DVB-C nz nz ut nz GPS och G-sensor nz Fjärrkontroll (Conax) och Common Interface Komboinstrument för de flesta mätningar, som täcker mer än vad de flesta har behov av. Det går att mäta både DVB-S/S2, DVB-T/ T2 och DVB-C. Förutom alla traditionella mätningar med nivåer, BER, MER, Power, och spektrum har instrumentet också inbyggd GPS, kompass och G-sensor. Inställningar görs enkelt genom en 7 -display och en Rotary Switch eller medföljande fjärrkontroll. Instrumentet har inbyggt Common Interface för flertalet CA-moduler, men också kortläsare med embedded Conax. En mycket påkostad väska med instrument och alla tillbehör medföljer. Ingångar (baksida) Audio/Video (In och Ut) DVB-S/S2 (F och BNC) DVB-T/T2/C (F och BNC) Portar och ingångar USB CI-uttag Kortläsare (Conax) Portar och ingångar HDMI Ethernet-port RS232 DC In 10

11 nz Kan nz Instrumentet nz 8 nz Drifttid nz Mäter nz Visar nz Automatisk nz DC-matning nz LNB-spänning nz DiSEqC INSTRUMENT/VERKTYG 75 FÖR TERREST MÄTNING DVB-T/T2/C DigiAir Pro T2 mata 5/12 volt till extern aktiv antenn. är kortslutningsskyddat. st AA laddningsbara batteri (medföljer). minst 2 timmar. Art. nr: Instrument, Emitor Digiair Pro T2, för terrest antenn och kabel-tv E-nr: DigiAir Pro T2 är ett svenskutvecklat instrument avsett för inriktning och kontroll av terresta antenner (DVB-T och DVB-T2) samt kabel-tv (DVB-C). Signalen kan utläsas både optiskt och akustiskt via en ton. Tonen indikerar styrkan från antennen, vilket är en stor fördel vid arbete på taket och signalstyrkan visas i en LCD-display. Förutom signalnivå går det också att mäta analogt (dbμv) och digitalt (BER, C/N och MER). DigiAir Pro T2 är mikroprocessorkontrollerat vilket gör det både exakt och pålitligt. I det analoga läget visas en eller sex kanaler samtidigt och det går också att se signalerna i Spektrumläge. Combolook Color T2 digital BER, MER och C/N bild på både terrest och satellit (FTA) satellitidentifikation terrest 0,6,12, 18 och 24 volt 13/18V, 22kHz ton enligt nivå 1,0-1,1 och 1,2 Art. nr: Combolook Color HD S2/T2/C E-nr: Combolook S2/T2/C är ett flexibelt och lättarbetat instrument. Svensktillverkat och digital TV-instrument med spektrum. Genom sin combofunktion kan det användas för mätningar både på Terest DVB-T och Satellit DVB-S/S2. Med andra ord, precis det som flertalet proffessionella installatörer behöver. Nu har mjukvara släppts med även DVB-C. Ingår även en fjärrkontroll. Combolook håller en hög nogranhet. 11

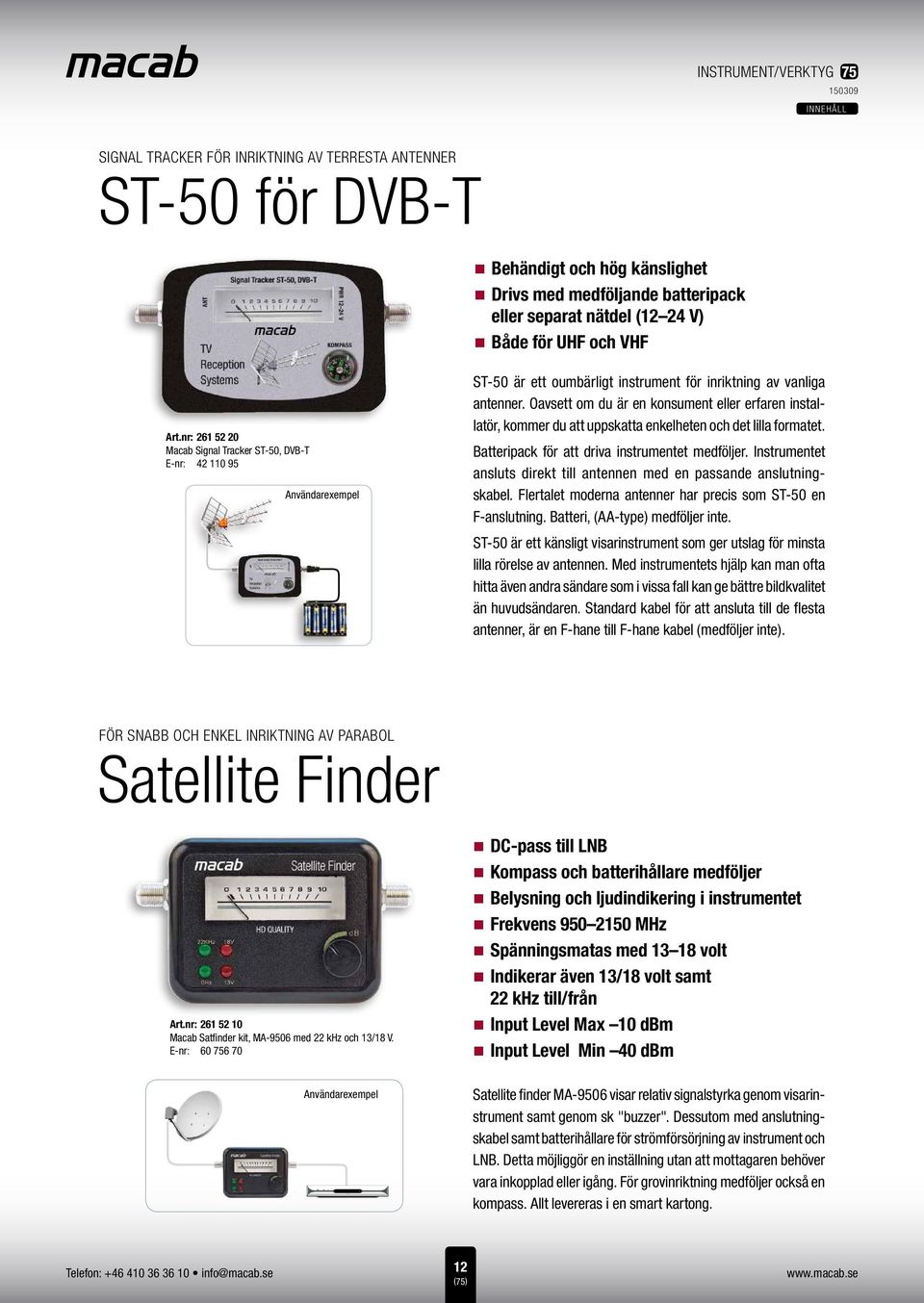

12 INSTRUMENT/VERKTYG 75 SIGNAL TRACKER FÖR INRIKTNING AV TERRESTA ANTENNER ST-50 för DVB-T Behändigt och hög känslighet Drivs med medföljande batteripack eller separat nätdel (12 24 V) Både för UHF och VHF Art.nr: Macab Signal Tracker ST-50, DVB-T E-nr: Användarexempel ST-50 är ett oumbärligt instrument för inriktning av vanliga antenner. Oavsett om du är en konsument eller erfaren installatör, kommer du att uppskatta enkelheten och det lilla formatet. Batteripack för att driva instrumentet medföljer. Instrumentet ansluts direkt till antennen med en passande anslutningskabel. Flertalet moderna antenner har precis som ST-50 en F-anslutning. Batteri, (AA-type) medföljer inte. ST-50 är ett känsligt visarinstrument som ger utslag för minsta lilla rörelse av antennen. Med instrumentets hjälp kan man ofta hitta även andra sändare som i vissa fall kan ge bättre bildkvalitet än huvudsändaren. Standard kabel för att ansluta till de flesta antenner, är en F-hane till F-hane kabel (medföljer inte). FÖR SNABB OCH ENKEL INRIKTNING AV PARABOL Satellite Finder Art.nr: Macab Satfinder kit, MA-9506 med 22 khz och 13/18 V. E-nr: DC-pass till LNB Kompass och batterihållare medföljer Belysning och ljudindikering i instrumentet Frekvens MHz Spänningsmatas med volt Indikerar även 13/18 volt samt 22 khz till/från Input Level Max 10 dbm Input Level Min 40 dbm Användarexempel Satellite finder MA-9506 visar relativ signalstyrka genom visarinstrument samt genom sk "buzzer". Dessutom med anslutningskabel samt batterihållare för strömförsörjning av instrument och LNB. Detta möjliggör en inställning utan att mottagaren behöver vara inkopplad eller igång. För grovinriktning medföljer också en kompass. Allt levereras i en smart kartong. 12

13 INSTRUMENT/VERKTYG 75 KABEL-IDENTIFIERING FÖR ÅTTA LAN ELLER KOAX COM-8 Medföljer: 8 st avslutningskontakter av F-typ 9 st RJ-45 till F-hane 8 st F-dubbelhona 2 st batteri 3V CR2032 Art.nr: Instrument COM-8 för identifiering av max åtta LAN eller koax E-nr: COM-8 står för "Cable Optimizer and Mapper". Helt plötsligt blir det enkelt att sortera upp vart alla kablar går, detta oavsett om det handlar om en koax- eller en LAN-kabel. Med instrumentet följer 8 st numrerade avslutningskontakter, som ansluts i kablarnas ena ända och därefter kontrollmäts den andra. Instrumentet visar via en tydlig display vilket kabelnummer det är. Samtidigt indikerats ifall kabeln är öppen (avbrott) eller kortsluten. COM-8 är överspänningsskyddat upp till 56 volt. Övriga instrument Inbyggd summer underlättar paraboljustering Inställbar känslighet Belyst mätskala Mekaniskt kraftig kvalitet Mäter även 13/18 volt Art.nr: Macab Satfinder, MA-7301 med belysning och ljud E-nr: Televes Satfinder Ref:7301 är en prisvärd garanti för att få parabolen inriktad optimalt. Instrumentet är tillverkat av Televes i Europa och håller i jämförelse med andra liknande instrument en bättre tillförlitlighet. Även den mekaniska kvaliteten är högre och en fördel är det belysta mätfönstret. Ytterligare hjälp vid installation får man genom den inbyggda summern där ljudet förändras i takt med signalstyrkan. Instrumentet ansluts mellan mottagaren och mikrovågshuvudet och drivspänningen är mottagarens volt. 13

14 nz Kontrollera nz Kontrollera Optimera Ställa INSTRUMENT/VERKTYG 75 REF: 5930 Brusgenerator Art.nr: Brusgenerator Ref: 5930 för test av huvudcentral, filter etc. E-nr: förstärkarens frekvensgång nz tiltning i nät eller förstärkare fastighetsnätets frekvensgång nz ett filters brytfrekvens Brus inom radiotekniken kallas även för vitt brus, vilket består av en blandning av alla frekvenser inom radioområdet. I brusgenerator 5930 skapas detta brus med en ställbar men alltid linjär utnivå. Rätt använt, tillsamman med ett TV-instrument, blir brusgeneratorn snabbt ett oumbärligt verktyg. Genom att skicka in brus i en kabel, förstärkare, filter eller annan komponent och därefter mäta på utgången skapas en bild av både frekvensgång och dämpning. Teknisk data Med ansluten brusgenerator visas frekvensgång innan och efter ett anslutet filter. Spänningmatning: Frekvens: Utnivå: Justerbar: Förbrukning: V DC via koaxialkabel eller nätdel (ingår) MHz. 80 dbµv 0 10 db < 2 W 14

15 INSTRUMENT/VERKTYG 75 SMARTA VERKTYG FRÅN MACAB PCT kompressionsverktyg Art.nr: Verktyg, Compression PCT-AIO-CT, RG-59, RG-6, RG-11, BNC med flera. E-nr: Art.nr: Enkelt momentverktyg PCT-TT E-nr: Art.nr: Enkel kontaktpåförare PCT-IT E-nr: För kabel RG-59, RG-6 samt RG-11 Klarar alternativ längd på kontakten Mindre belastning på fingrar och händer Universaltyp för bland annat F-, IECoch BNC-typ Kraftig konstruktion men ändå liten och smart för den lilla fickan Verktyget som förändrar vardagen för installatören Fram till nu har de flesta kontakttyper krävt sitt, ofta unika verktyg. Macab har nu glädjen att presentera ett kvalitetsverktyg där någon även har tänkt på det ergonomiska, vilket du känner redan när du lägger verktyget i din hand! Mindre att bära på, smidigare och lättare samt med bättre kvalitet på kontakteringen, är några av alla plus-värden med detta verktyg. Detta universalverktyget med benämningen PCT-AIO-CT, passar till flertalet av marknadens kontakter F, BNC, RCA & IEC samt till kabel RG-59, RG-6 och RG-11. Enkelt momentverktyg: Ett praktiskt momentverktyg för den som inte behöver proffsverktyget med exakt moment. Vid ungefär rätt moment känner du detta genom att verktyget hoppar över. Samtidigt undviker du belastning av fingrarna. Enkel kontaktpåförare: Ett smidigt verktyg för påförning av kabeln på F-kontakten, för undvikande av avskavda fingrar. Extra finess är referenshålen som kan användas till att identifiera vilken kabeltyp du arbetar med. Macab Startpaket är ett praktiskt och kostnadseffektivt sätt att förvara de mest använda kontakterna. Art.nr: Sortimentlåda med PCT-kontakter och verktyg E-nr:

16 INSTRUMENT/VERKTYG 75 Kompressionverktygets delar och funktioner Handtagslås Kompressionshandtag Lås i läge för RG-59 och RG-6 Lås i läge för RG-11 Öppningsbart kabellås (2-delat) Del 2 av kabellås (delbart) Kontaktadapter Omkopplingsknapp För RG-59 och RG-6 Omkopplingsknapp långa/korta kontakter Visar öppnat kabellås för RG-59 och RG-6. Stäng kabellåset, tryck ner handtaget så är kontakteringen klar. Tryck in eller ut knappen för växla mellan kontaktering av långa eller korta kontakter. För RG-11 Funktion som påförare Visar öppnat kabellås och vänd back för RG-11. Stäng kabellåset, tryck ner handtaget så är kontakteringen klar. Visar verktyget vid användning som "påförare" av kontakter på kabel. För RCA, IEC och BNC Enkelt momentverktyg Visar öppnat kabellås och adapter utdragen för RCA- BNC- och IEC-kontakter samt för vinklade (90 ) kontakter. Enkelt momentverktyg i läge för att dra åt kontakt. 16

17 INSTRUMENT/VERKTYG 75 Verktyg för proffs! Macabs universal crimptång RCT-311 är ett prisvärt och bra verktyg för de flesta behov. Tången är anpassad för både 10 mm och 7 mm kabel (RG11, RG6 och RG59). För antenninstallatören som dagligen jobbar med F-anslutningar rekommenderar vi Compression kontakter från PCT med tillhörande verktyg. Rotary stripper: Genom möjlighet att välja kabeltyp RG6/RG59/RG58 genom justerbara knivar kan skaltången optimeras för vald kabel. Stripper: Dubbla knivar med en för innerledare och en för ytterhölje. Momentnyckel: Ett verktyg som bör finnas hos alla antenninstallatörer, speciellt viktigt vid användning av returväg med datatrafik. Kabelgreppare: För bra hållbart grepp om koaxialkabeln vid kontaktering, vilket bidrar till mindre belastningsskador. Kabelskalare: Professionell kabelskalare med justerbara knivar, för RG-11 och 1,6 kabel. Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art.nr: Art. nr E-nr Benämning Kabelskalare Kabelskalare Rotary stripper Macab Cabelcon kabelskalare för RG-11 och 1,6 kabel Kabelskalare stripper Macab Kabelskalare Macab Multicut PPC LDT-EURO universell kabelskalare Skaltång Macab 016, för el-kablar samt RG-59 och RG-6 Tänger Kompressionstång PPC, VT150DK Cabelcon Crimptång CRP-106F för 0.8, 1.0 och 1.6 kabel Verktyg Momentnyckel för F-kontakter, 0,8/3,6 1,0/4, T-verktyg för enkel montering av F-kontakt Kabelgreppare 3 12 mm i gummi Verktyg, Kabelutvidgare för RG-6 & RG-59 17

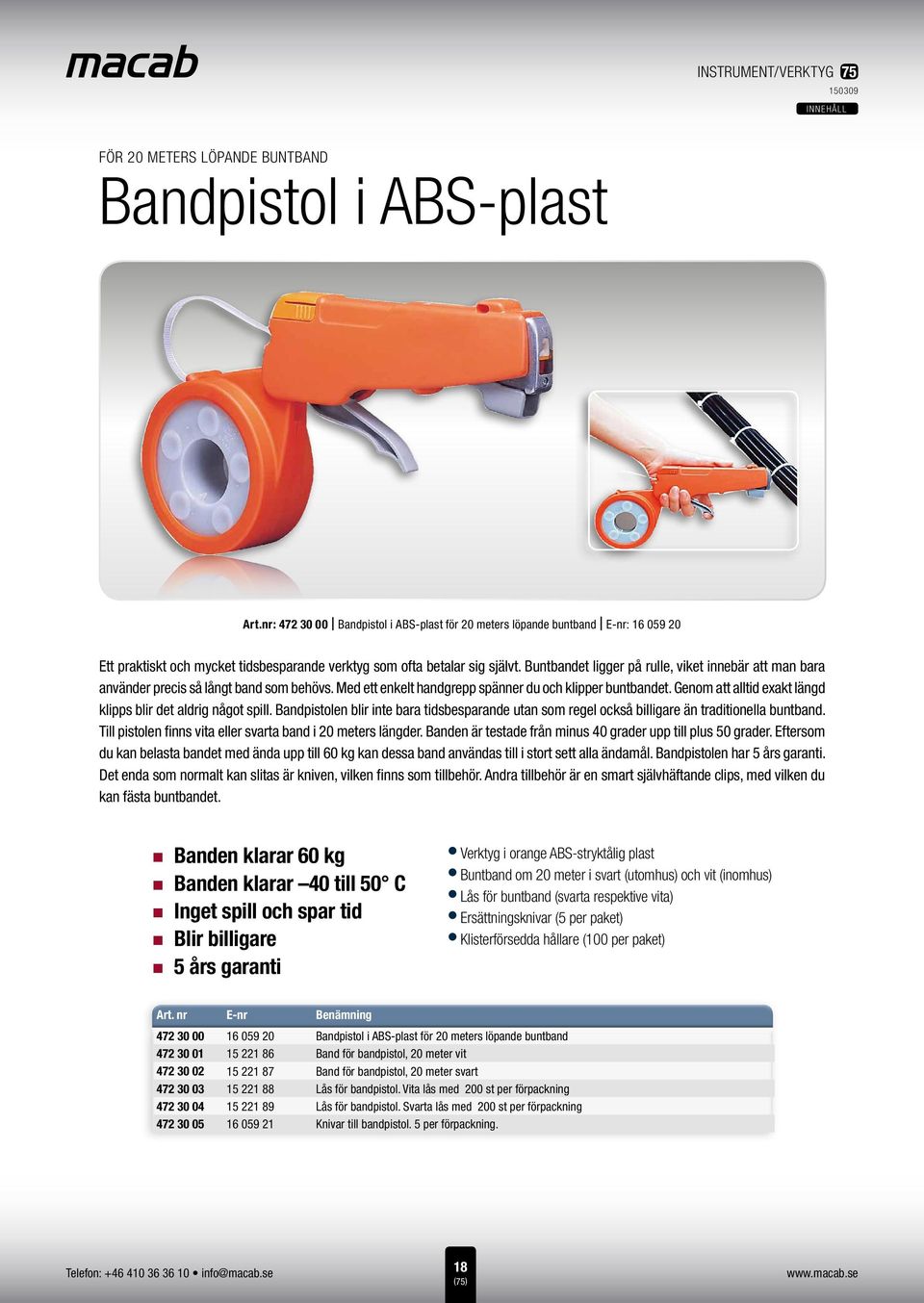

18 INSTRUMENT/VERKTYG 75 FÖR 20 METERS LÖPANDE BUNTBAND Bandpistol i ABS-plast Art.nr: Bandpistol i ABS-plast för 20 meters löpande buntband E-nr: Ett praktiskt och mycket tidsbesparande verktyg som ofta betalar sig självt. Buntbandet ligger på rulle, viket innebär att man bara använder precis så långt band som behövs. Med ett enkelt handgrepp spänner du och klipper buntbandet. Genom att alltid exakt längd klipps blir det aldrig något spill. Bandpistolen blir inte bara tidsbesparande utan som regel också billigare än traditionella buntband. Till pistolen finns vita eller svarta band i 20 meters längder. Banden är testade från minus 40 grader upp till plus 50 grader. Eftersom du kan belasta bandet med ända upp till 60 kg kan dessa band användas till i stort sett alla ändamål. Bandpistolen har 5 års garanti. Det enda som normalt kan slitas är kniven, vilken finns som tillbehör. Andra tillbehör är en smart självhäftande clips, med vilken du kan fästa buntbandet. Banden klarar 60 kg Banden klarar 40 till 50 C Inget spill och spar tid Blir billigare 5 års garanti Verktyg i orange ABS-stryktålig plast Buntband om 20 meter i svart (utomhus) och vit (inomhus) Lås för buntband (svarta respektive vita) Ersättningsknivar (5 per paket) Klisterförsedda hållare (100 per paket) Art. nr E-nr Benämning Bandpistol i ABS-plast för 20 meters löpande buntband Band för bandpistol, 20 meter vit Band för bandpistol, 20 meter svart Lås för bandpistol. Vita lås med 200 st per förpackning Lås för bandpistol. Svarta lås med 200 st per förpackning Knivar till bandpistol. 5 per förpackning. 18

19 INSTRUMENT/VERKTYG 75 Klammer och häftpistol Smart klammerpistol för riktiga plastklammer. Ett verktyg som effektiviserar kabeldragningen samtidigt som plastklammerna gör risken för att skada kabeln obefintlig. Bild visar klammerpistol Arrow T-59 Bild visar plastklammer Arrow T-59 för RG6-kabel Teknisk specifikation Art.nr E-nr Benämning Klammerpistol Arrow T-59, plastklammer för kabel RG-6, 6 8 mm Plastklammer Arrow T-59, RG-59 6 mm/17 mm, 300 st Bilderna visar kabel monterad med plastklammer Arrow T-59. Tidsbesparande verktyg för all form av kabel-förläggning. Vid användning av klammerpistol till coaxialkabel rekommenderar vi klammerpistol T-59 som inte deformerar kabeln. Häftklammer till Arrow T-25 kan även användas till häftpistol Rapid-36. Bild visar häftpistol Arrow T-25 Bild visar vit häftklammer Arrow T-25 för RG-59/6. Bild visar blank häftklammer Arrow T-25 för RG-59/6. Teknisk specifikation Art.nr E-nr Benämning Häftpistol Arrow T-25, klammer för kabel RG-59/6, 6 8 mm Häftklammer Arrow T-25, U-form, vit, 7,7/14 mm, 1000 st Häftklammer Arrow T-25, U-form, blank, 7,7/14 mm, 1000 st 19

20 ...a step into a digital world ALLMÄNNA LEVERANSBESTÄMMELSER 1. Godkännande av order Nedanstående leveransbestämmelser tillämpas på all försäljning av Macab, Säljaren, såvida ej annat skriftligen godkänts av Säljaren. 2. Bindande avtal Ingen beställning utgör bindande avtal med mindre ordern godkänts av Säljaren skriftligen eller genom leverans av varorna ifråga. 3. Ändring eller annullering av order Order kan inte annulleras eller ändras av Köparen utan Säljarens skriftliga godkännande. 4. Pris Såvida inte pris avtalats skriftligen mellan parterna sker leverans till priser i enlighet med av Säljaren tillämpad prislista vid tidpunkten för leverans. Senast utkomna prislista ersätter automatiskt tidigare. 5. Betalning Såvida inte annat skriftligen avtalats är samtliga priser u-netto kontant. Kredit lämnas efter prövning i det enskilda fallet. Vid försenad betalning har Säljaren rätt till dröjsmålsränta, förnärvarande 12%, på obetalt belopp. Därjämte har Säljaren rätt att vägra ytterligare leverans tills dess betalning för förfallen skuld erhållits. 6. Äganderätten till produkterna - äganderättsförbehåll Äganderätten till sålda produkter övergår till köparen först sedan Säljaren erhållit full betalning. Säljaren skall således äga rätt att vid utebliven betalning återta godset. Allt i den omfattning det är tillåtet enligt lagen i Köparens hemvistland. 7. Leverans - Faran för godset Om inte annat skriftligen avtalats i det enskilda fallet levereras godset fritt vårt lager. Faran för godset övergår på Köparen vid leveransen. Eventuella artiklar, som ej finns i lager vid leveranstillfället, restnoteras och levereras fraktfritt snarast möjligt. Säljaren är dock inte ansvarig för förlust på grund av försenad eller utebliven leverans. INCOTERMS gäller. 8. Frakter med mera Vid leverans under visst av Säljaren fastställt minimivärde uttages leverans- och faktureringsavgift i enligt av Säljaren vid varje tidpunkt tillämpade taxor. Köparen erinras om att transport sker på dennes risk. Försäkring ombesörjs endast efter skriftlig begäran och på Köparens bekostnad. 9. Reklamation av leverans Anmärkningar vid felaktig leverans skall meddelas till oss skriftligen inom åtta (8) dagar. Eventuella transportskador skall köparen anmäla direkt till transportföretaget. Säljaren äger avslå varje anspråk på grund av bristande leverans, såvida inte Köparen underrättar Säljaren i enlighet med vad i föregående stycke sägs. 10. Garantier med mera Säljaren garanterar att produkterna överensstämmer med Säljarens standardspecifikationer, angivna i Säljarens broschyrer eller med vad som särskilt överenskommits med Köparen skriftligen. Alla andra garantier och villkor med avseende på kvalitet eller funktion är uteslutna. Överensstämmer inte produkten med denna garanti skall Säljaren efter eget val antingen ersätta felaktigt gods med felfritt sådant eller utfärda en kreditnota. Säljarens ansvar är begränsat till fel angivna i AL-95. Om inte annat anges gäller två veckors garanti för uppackningsfel. Underlåter Köparen att reklamera inom de tidsgränser som anges ovan, har Köparen förlorat sin rätt till garantin. 11. Returer Vid retur på grund av reklamation måste alltid RMA:nr anges på följesedeln och varför retur skett och till vilken faktura returen hänför sig. Fel på produkten skall beskrivas så att den kan åtgärdas utan dröjsmål. Uppfylls ej ovan angivna villkor returneras varorna utan åtgärd till avsändaren, alternativt med full debitering. Returer eller byten utan föregående godkännande eller returer som belagts med mottagarfrakt eller andra avgifter vägras och returneras på avsändarens bekostnad. Har Köparen skadat originalemballage, till exempel genom egna noteringar, märkningar etc. eller saknas emballaget, debiteras 20 % av varans värde vid kreditering eller byte. Respektive inköpsfaktura skall alltid bifogas. Returer eller service belagd med avgifter returneras. Returnummer fås av säljaren. 12. Produktansvar Säljaren ansvarar för personskador endast om det visats att skadan orsakats genom grov oaktsamhet från Säljarens sida. Säljaren ansvarar ej för skador på någon egendom som inträffar vare sig under eller efter den tid då Köparen har godset i besittning. Säljaren har vidare inget ansvar för skador på produkter som tillverkas eller säljs av Köparen. Säljaren ansvarar inte för utebliven vinst eller följdskada. Skulle Säljaren omfattas av produktansvar gentemot tredje man, skall Köparen hålla Säljaren skadeslös i den omfattning som Säljarens ansvar begränsats i enlighet med detta avtal. Säljaren ansvarar inte för inkomstbortfall, följdskador eller andra skador såvida inte förlusten eller skadan beror på grov oaktsamhet från säljarens sida. 13. Force Majeure Säljaren skall ha rätt att annullera order eller senarelägga leveranser eller reducera kvantitet som skall levereras om leveransen omöjliggörs eller ur Säljarens synpunkt blir i oskälig mån oekonomisk på grund av omständigheter utanför Säljarens kontroll såsom, men ej begränsat till strejker, lockouter, olyckor, krig, eldsvådor, explosioner, översvämningar, underlåtenhet från tredje man att fullgöra leverans till Säljaren, större maskinhaverier, råvarubrist eller annat sådant. 14. Tillämpad lag Varje avtal mellan säljare och köpare skall anses ingånget i enlighet med svensk lag som skall tillämpas därpå. 20

21

22 Katalogdel 75 - INSTRUMENT/VERKTYG MACAB ERBJUDER DIG... Trygghet Kvalité Garanti Support GRG-Macab AS Lierstranda 82 NO-3414 Lierstranda, NORWAY Phone: Fax: firmapost@grg-macab.no Macab AB Mail adress: Box 3 SE Trelleborg, Sweden Head Office/Delivery: Vannhögsgatan 7. SE Trelleborg Tel: +46 (0) Fax: +46 (0) info@macab.se Max Nordic A/S Køgevej 70B DK-4652 Hårlev, Denmark Phone: salg@max-nordic.com
