1 SSG Säkerhetskonferens Från Till Jan Waluszewski Skyddschef AB 1

2 En mer strikt syn och det nya MD The New Approach Tryck från AV att leva upp till en mer strikt tolkning av det nya maskindirektivet. Återverkar på tolkning av AFS 2006:04 Anv. Arb.utr. Början vid sågverken. Förväntat; P&M-bruk står på tur Ett första steg RM Orsaken.. Rådet.. Använd lösningar från nya maskiner Använd standard-familjen SS-EN1034 2

3 Exempel från Sågverksindustrin Från du får inte till det går inte Det ska inte vara möjligt att ta sig in till riskområdet Tvåledat räcke lätt att klättra över Staket och förreglade grindar Tricket är bla. att koppla in moderna skyddssystem i äldre styrutrustning 3

4 Exempel från bruk Från du får inte till det går inte Riskområde skyddat av bågar Fast monterade räcken innanför torkkåpan 4

5 Exempel från bruk Från du får inte till det går inte Skyddsplåt framför ingående valsnyp Förreglade skyddsgrindar innanför torkkåpa 5

6 Exempel från bruk Från du får inte till det går inte 6 Traditionellt skyddade valsnyp i en våtände Fast monterade skydd längs hela sidan på en våtände

7 Exempel från bruk Från du får inte till det går inte Riskområdet endast skyddat med ett tvåledat räcke Förreglade grindar framför ett riskområde 7

8 Exempel från bruk Från du får inte till det går inte Rullmaskiner levererade 1974 respektive

9 Exempel från bruk Från du får inte till det går inte Exempel Valmet WinBelt i Husum 9

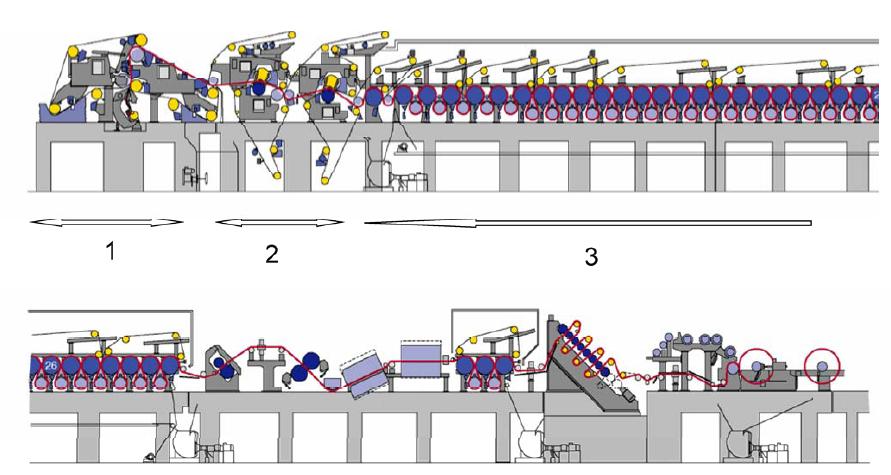

10 Exempel från bruk Från du får inte till det går inte Pappersmaskin Rullmaskiner Efterbehandling 10

11 MD - en tvingande lag Maskindirektivet Fastställer de grundläggande säkerhetskraven Standards instrument för att uppfylla lagen Maskintillverkaren kontrollerar efterlevnaden med hjälp av harmoniserade standards Säkerhetsnivåer och normer är bindande 11

Om möjligt skall skydden inte kunna förbli på plats utan att vara fästade. Bygghissar och långsamma hissar.

12 Bland nyheterna i det nya MD Kravet som gäller riskbedömning har gjorts tydligare. En fullständig r.b. i det tekniska underlaget. Kraven på fasta skydd har skärpts. Inte kan öppnas eller avlägsnas utan verktyg. Fästanordningarna skall hänga kvar. Om möjligt skall skydden inte kunna förbli på plats utan att vara fästade. Bygghissar och långsamma hissar. Kraven rörande buller och vibrationer göras mer exakt. Intressant info om funktionssäkerhet i elektriska programmerbara styrsystem utifrån EN ISO and EN/IEC kan man hitta på rswww.com/automation. 12

13 Direktiv och standard Direktiv Machinery Directive 2006/42/EC Low Voltage Directive 2006/95/EC Standard A Standards B Standards C Standards Electro Magnetic Directive 2004/108/EC 13

14 A, B, C A B C SS-EN ISO SS-EN ISO SS-EN ISO SS-EN ISO SS-EN349 SS-EN ISO SS-EN1034-1, 2, 3. Basic terminology, methodology Technical principles Risk assessment Safety distances Minimum gaps Emergency stop Paper making and finishing machines 14

15 CEN/TC 198 SIS/TK 253 CEN/TC 198, Printing and paper machinery WG 1, Printing and paper converting machinery SS-EN 1010 del 1-5 WG 2, Paper making machinery SS-EN 1034-serien WG 3, Noise SS-EN SIS/TK 253, Tryckeri- och pappersmaskiner 15

16 Hemsida för deltagare AB Skogsindustrierna i Sverige, STOCKHOLM ABB AB, VÄSTERÅS Arbetsmiljöverket, STOCKHOLM Holmen Paper AB Hallsta Pappersbruk, HALLSTA Korsnäs AB, GÄVLE Maskin & Processäkarhetsanalys, MOLKOM MEGTEC Systems Amal AB, ÅMÅL Metso Paper Karlstad AB, KARLSTAD AB, SUNDSVALL SIS Swedish Standards Institute, STHLM Stora Enso Hylte AB, HYLTEBRUK Svenska Pappersindustriarbetareförbundet, STHLM 16

17 Experter WG 2 Paper making machines Tomas Beäff, Maskin & Processsäkerhetsanalys Bel Bergenwall, Swedish Work Environment Authority Leif Bergström, Maskin & Processsäkerhetsanalys Hans Karlsson, Swedish Work Environment Authority Jan Waluszewski, AB (Ordf. Tk253) 17

18 CEN TC 198/ WG2 EN 1034-xx Publiserade (Pågående uppdatering) Safety of machinery - Safety requirements for the design and construction of paper making and finishing machines - Part 1: Common requirements Part 2: Barking drums Part 3: Winders and slitters, plying machines Part 4: Pulpers and their loading facilities Part 5: Sheeters Part 6: Calander Part 7: Chests Part 13: Machines for de-wiring bales and units Part 14: Reel splitter Part 22: Wood Grinders 18

19 CEN TC 198/ WG2 EN 1034-xx Utkast (Drafts) Part 16: Paper and board making machines Part 17: Tissue making machines Part 21: Coaters Part 26: Reel packaging machines Part 8; Refining 19

20 Mind the gap please! Det är ett krav att skydda alla farliga maskinrörelser och riskområden. Vi har fortfarande många oskyddade riskområden. Vi har fortfarande riskområden skyddade med skyltar. Målet måste vara det går inte Vårt jobb är att arbeta för att närma oss målet. Rådet. 20
