1 Innovativ teknik för f r optimering av användar ndar- och underhållsv llsvänlighet, tillgänglighet och säkerhets för ökad produktivitet motsägelser eller framgångsfaktorer? Protection notice / Copyright notice

2 s-standarder och exempel på applikationer / brancher IEC SIL Maskin Process IEC 62061, SIL IEC 61511, SIL ISO , PL Ugnar och pannor SS-EN , SIL Järnväg Kärnkraft Fordon... Adjustable speed electrical power drive systems Safety requirements EN :2007, SIL Sida 2 Siemens / Industry Automation

3 -> Safety Integrated Tänk innovativt! Användbara säkerhetsfunktioner ger högre produktivitet, men hur kommer vi dit? Säkerhetsfunktioner i drivsystem: - SS1 - STO - SS2 - SOS - SDI - SBC - SLS - SMS -> Siemens Safety Evaluation Tool

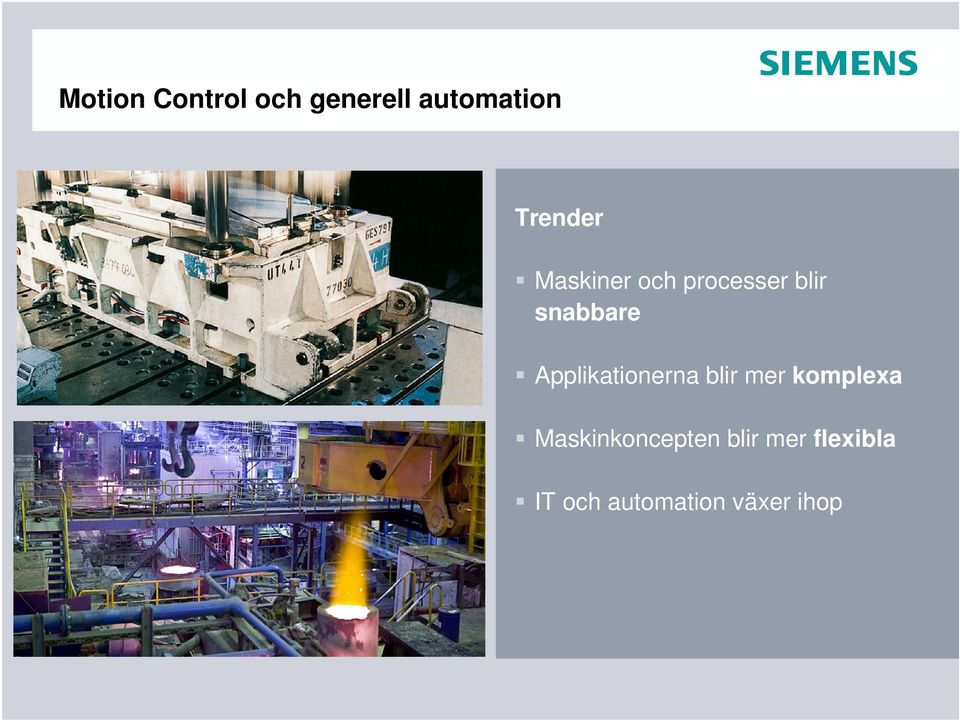

4 Motion Control och generell automation Trender Maskiner och processer blir snabbare Applikationerna blir mer komplexa Maskinkoncepten blir mer flexibla IT och automation växer ihop

5 Motion Control och generell automation Möjligheter PLC/PC-baserat med maskinsäkerhet via Ethernet via koppar, fiber och trådlöst ger nya möjligheter. Automatiskt genererade grafiska och textbaserade larmer Nya säkerhetsfunktioner i drivsystem och nya möjligheter med mobila paneler Skapa tydliga gränssnitt mellan fabriksoch automations-nätverk Resultatet blir - kortare projekt- och driftsättningstid - användar- och underhållsvänligt - > ökad produktivitet

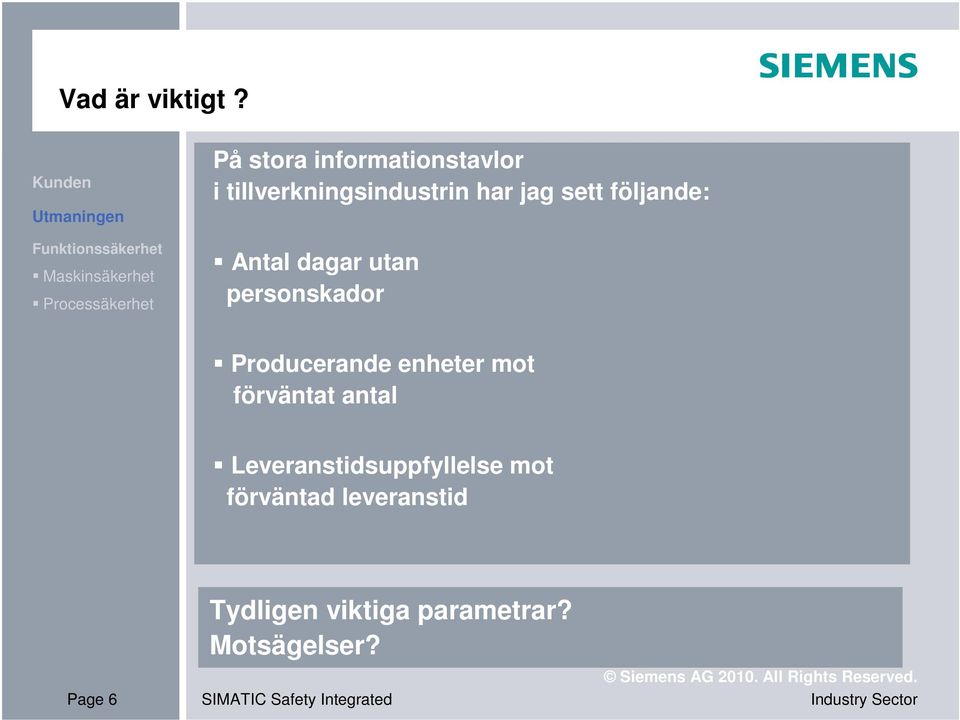

6 Vad är viktigt? På stora informationstavlor i tillverkningsindustrin har jag sett följande: Antal dagar utan personskador Producerande enheter mot förväntat antal Leveranstidsuppfyllelse mot förväntad leveranstid Page 6 Tydligen viktiga parametrar? Motsägelser? SIMATIC Safety Integrated

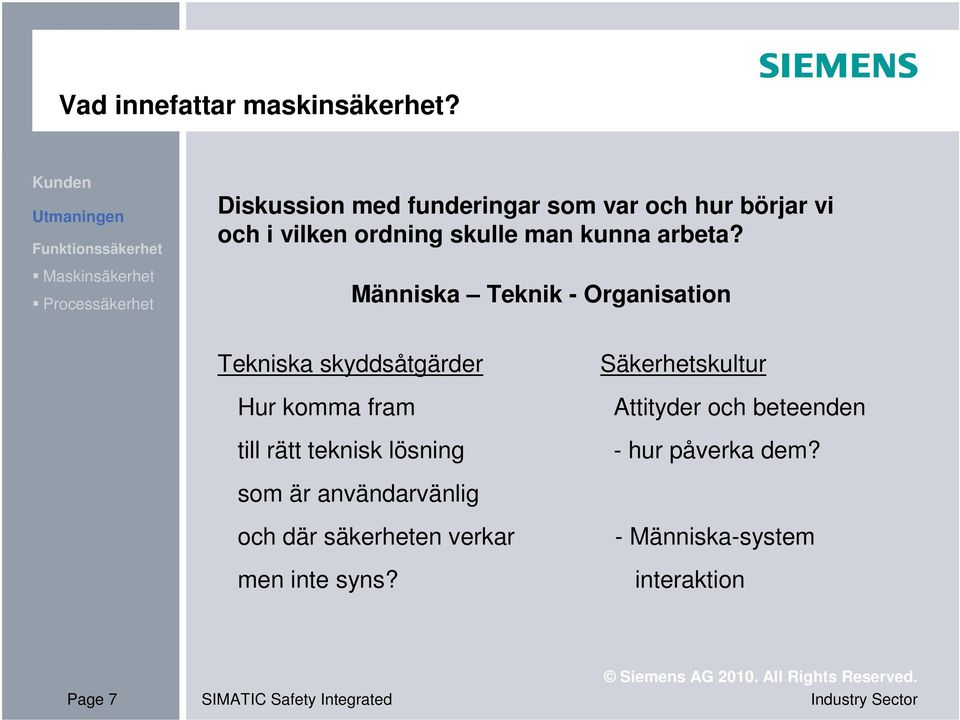

7 Vad innefattar maskinsäkerhet? Diskussion med funderingar som var och hur börjar vi och i vilken ordning skulle man kunna arbeta? Människa Teknik - Organisation Tekniska skyddsåtgärder Säkerhetskultur Hur komma fram Attityder och beteenden till rätt teknisk lösning - hur påverka dem? som är användarvänlig och där säkerheten verkar - Människa-system men inte syns? interaktion Page 7 SIMATIC Safety Integrated

8 Motsägelser eller framgångsfaktorer för ökad produktivitet? Skydda - människor - miljö - egendom Samhället, direktiv, och lagar Företagets varumärke Ökad global konkurrens ökade produktivitetskrav Hur göra? Säkerhet i första hand. Sida 8 Siemens / Industry Automation

9 Motsägelser eller framgångsfaktorer för ökad produktivitet? Säkerhet Samhället, direktiv, och lagar Företagets varumärke Vad krävs av produkterna/ systemen och de som använder dem? Innovativ teknik Driftsäkerhet Användbarhet Underhållsvänlighet Tillgänglighet Produktivitet Påverkan mellan säkerhet och produktivitet Titta från vänster till höger och se påverkan eller vänd på det och titta från höger till vänster och se påverkan! Sida 9 Siemens / Industry Automation

10 Bryt & lås och funktionssäkerhet Bryt & lås Barriär bryter Barriär bryter Barriär Barriär Riskfylld rörelse Riskfylld rörelse Page 10 Bestäm när arbetsbrytare respektive säkerhetsbarriär ska användas! SIMATIC Safety Integrated

11 IM 151 CPU PM-E 8 DI 8 DI 8 DI 8 DI 1 COUNT 1 COUNT 1. Vad är man vad vid? Detta kan jag och ger acceptabel säkerhet varför ändra? 2. Att använda teknik jag inte är van vid, kan inte det skapa risker? 3. Så, varför använda annan teknik? M Page 11 SIMATIC Safety Integrated

12 Maskinsäkerhetsrelaterade standarder gällande elektriska styrsystem och drivsystem EN 954-1: Machinery Directive 98/37/EC 1 januari 1995 "New Approach"

13 Säkerhetsfunktion Sensor Styrsystem Aktuator Hålldon Tillträde Skydd Återställning Återstart Vilka överväganden har funnits på säkerhetsfunktioner? Page 13 SIMATIC Safety Integrated

14 IM 151 CPU 6ES FB00-0AB0 IM 151-8F PN/DP CPU PM-E 8 DI 8 DI 8 DI 8 DI 1 COUNT 1 COUNT Vilka fördelar ger säkerhet i styrsystem? 4 Page 14 SIMATIC Safety Integrated M

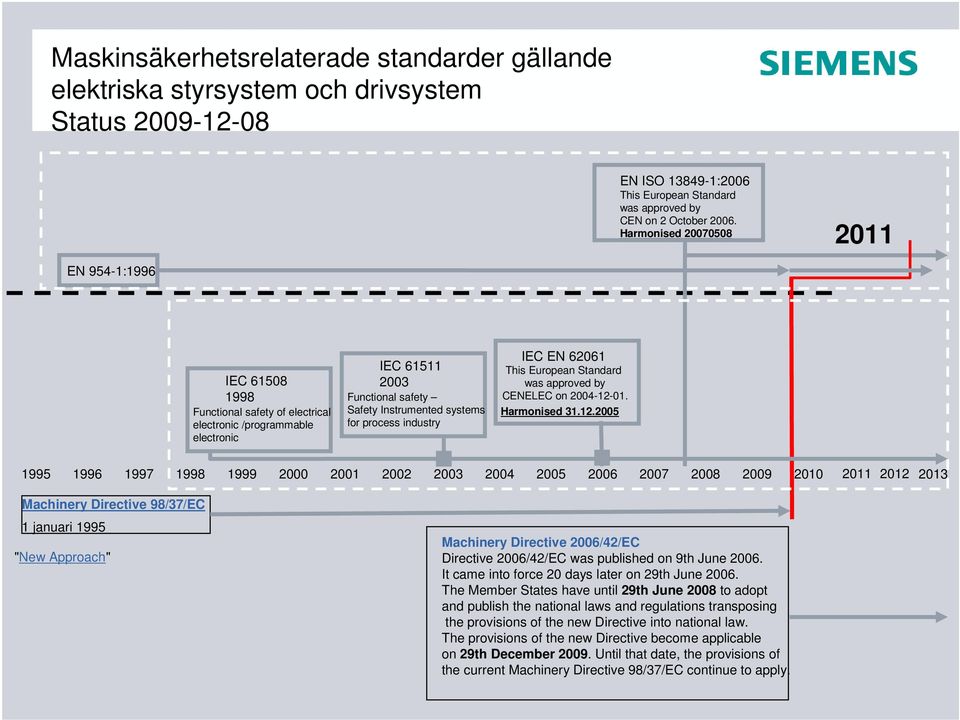

15 Maskinsäkerhetsrelaterade standarder gällande elektriska styrsystem och drivsystem Status EN ISO :2006 This European Standard was approved by CEN on 2 October Harmonised EN 954-1:1996 IEC IEC Functional safety Functional safety of electrical electronic /programmable electronic Safety Instrumented systems for process industry IEC EN This European Standard was approved by CENELEC on Harmonised Machinery Directive 98/37/EC 1 januari 1995 "New Approach" Machinery Directive 2006/42/EC Directive 2006/42/EC was published on 9th June It came into force 20 days later on 29th June The Member States have until 29th June 2008 to adopt and publish the national laws and regulations transposing the provisions of the new Directive into national law. The provisions of the new Directive become applicable on 29th December Until that date, the provisions of the current Machinery Directive 98/37/EC continue to apply.

16 några av frågorna avgör vilken pålitlighet som behövs för säkerhetsfunktionen - Vem är här? - Varför är vi här? - Vad gör vi här? - Hur ofta är vi här? - Hur farligt är det, vad kan hända? - Hur länge är vi här? - Hur snabb är den farliga rörelsen? - Kan jag åtgärda störningen utifrån riskområdet? - Hur lång tid tar det för den farliga rörelsen att stanna? Siemens Safety Evaluation Tool 1- eller 2-kanaligt + 2 komponenter + Relä/kontaktor M M Performance level = a-e Kategori = B,1, 2-4 Safety Integrity Level = 1-3 Page 16 SIMATIC Safety Integrated

17 ..även förutsebara mänskliga beteenden påverkar säkerhetsnivån - Vem är här? - Varför är vi här? - Vad gör vi här? - Hur ofta är vi här? - Hur farligt är det, vad kan hända? - Hur länge är vi här? - Hur snabb är den farliga rörelsen? - Medvetenhet, stress etc -- Kan jag åtgärda störningen utifrån riskområdet? - Hur lång tid tar det för den farliga rörelsen att stanna? Siemens Safety Evaluation Tool 1- eller 2-kanaligt + 2 komponenter + Relä/kontaktor M M Performance level = a-e Kategori = B,1, 2-4 Safety Integrity Level = 1-3 Page 17 SIMATIC Safety Integrated

18 Maskinsäkerhet ur funktionssäkerhets perspektiv Användarvänliga funktioner skapar produktivitet och säkerhet? Page 18 Sensor Styrsystem Aktuator SIMATIC Safety Integrated Operatörs gränssnitt Nödstopp, hålldon och människa-system interaktion Använd Fokus på funktion, pålitlighet och indikeringar - Tillträde - Skydd - Återställning - Funktion Säkerhetsfunktion Systemfel Fel Fel på säkerhetsfunktioner kan leda till osäkerhet, misstro, produktionsstörningar i onödan! Vem avgör vad som är ett fel? Funktionsfel Hur visa, rapportera och åtgärda

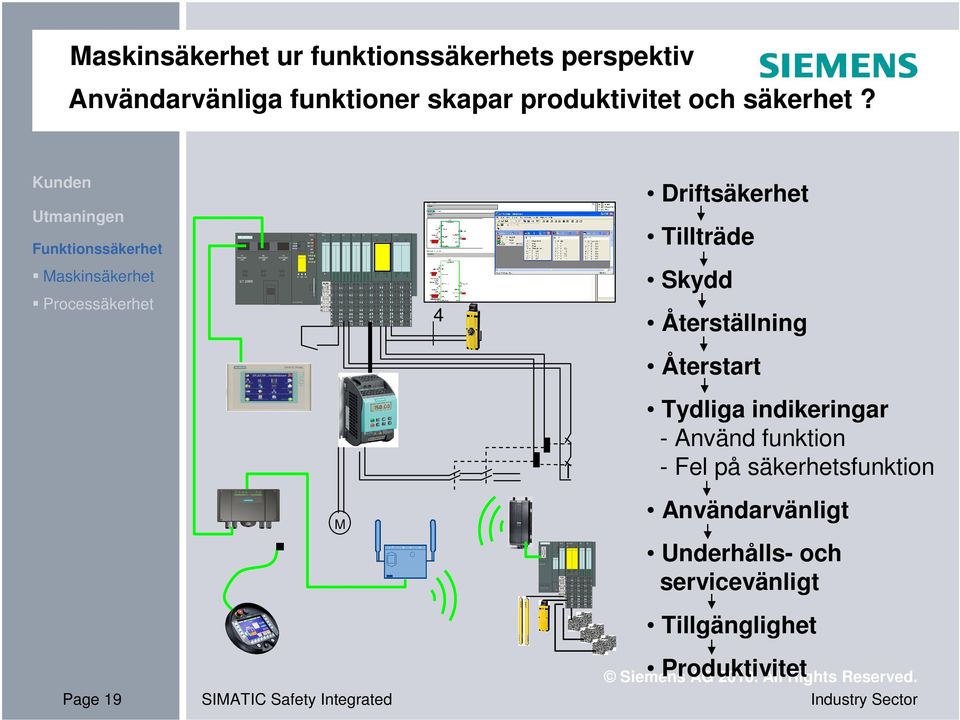

19 IM 151 CPU 6ES FB00-0AB0 IM 151-8F PN/DP CPU PM-E 8 DI 8 DI 8 DI 8 DI 1 COUNT 1 COUNT IM 151 HF PM-E 4 DI / 3 DO 8 DI 8 DI Maskinsäkerhet ur funktionssäkerhets perspektiv Användarvänliga funktioner skapar produktivitet och säkerhet? 4 Driftsäkerhet Tillträde Skydd Återställning Återstart Tydliga indikeringar - Använd funktion - Fel på säkerhetsfunktion M Användarvänligt Underhålls- och servicevänligt Tillgänglighet Page 19 SIMATIC Safety Integrated Produktivitet

20 IM 151 CPU 6ES FB00-0AB0 IM 151-8F PN/DP CPU PM-E 8 DI 8 DI 8 DI 8 DI 1 COUNT 1 COUNT Maskinsäkerhet ur funktionssäkerhets perspektiv - ni bestämmer funktionen inte systemen. 4 Mindre hårdvara Mer flexibiltet Utökade funktion - STO - SS1 ID M - SS2 - SOS - SLS - SSM Page 20 SIMATIC Safety Integrated

21 Maskinsäkerhetsrelaterade standarder gällande elektriska styrsystem och drivsystem Status EN ISO :2006 This European Standard was approved by CEN on 2 October Harmonised EN 954-1:1996 IEC IEC Functional safety Functional safety of electrical electronic /programmable electronic Safety Instrumented systems for process industry IEC EN This European Standard was approved by CENELEC on Harmonised EN :2007 Adjustable speed electrical power drive systems Part 5-2: Safety requirements Functional (IEC :2007) Harmonised Machinery Directive 98/37/EC 1 januari 1995 "New Approach" Machinery Directive 2006/42/EC Directive 2006/42/EC was published on 9th June It came into force 20 days later on 29th June The Member States have until 29th June 2008 to adopt and publish the national laws and regulations transposing the provisions of the new Directive into national law. The provisions of the new Directive become applicable on 29th December Until that date, the provisions of the current Machinery Directive 98/37/EC continue to apply.

22 Tack för uppmärksamheten! Patrik Moberg Promotor Simatic Safety Integrated & FH system Siemens Telefon: Mobil: E-post: Webb: Protection notice / Copyright notice
