sammenføyning / profilteknikk

Storlek: px
Starta visningen från sidan:

Download "sammenføyning / profilteknikk"

Transkript

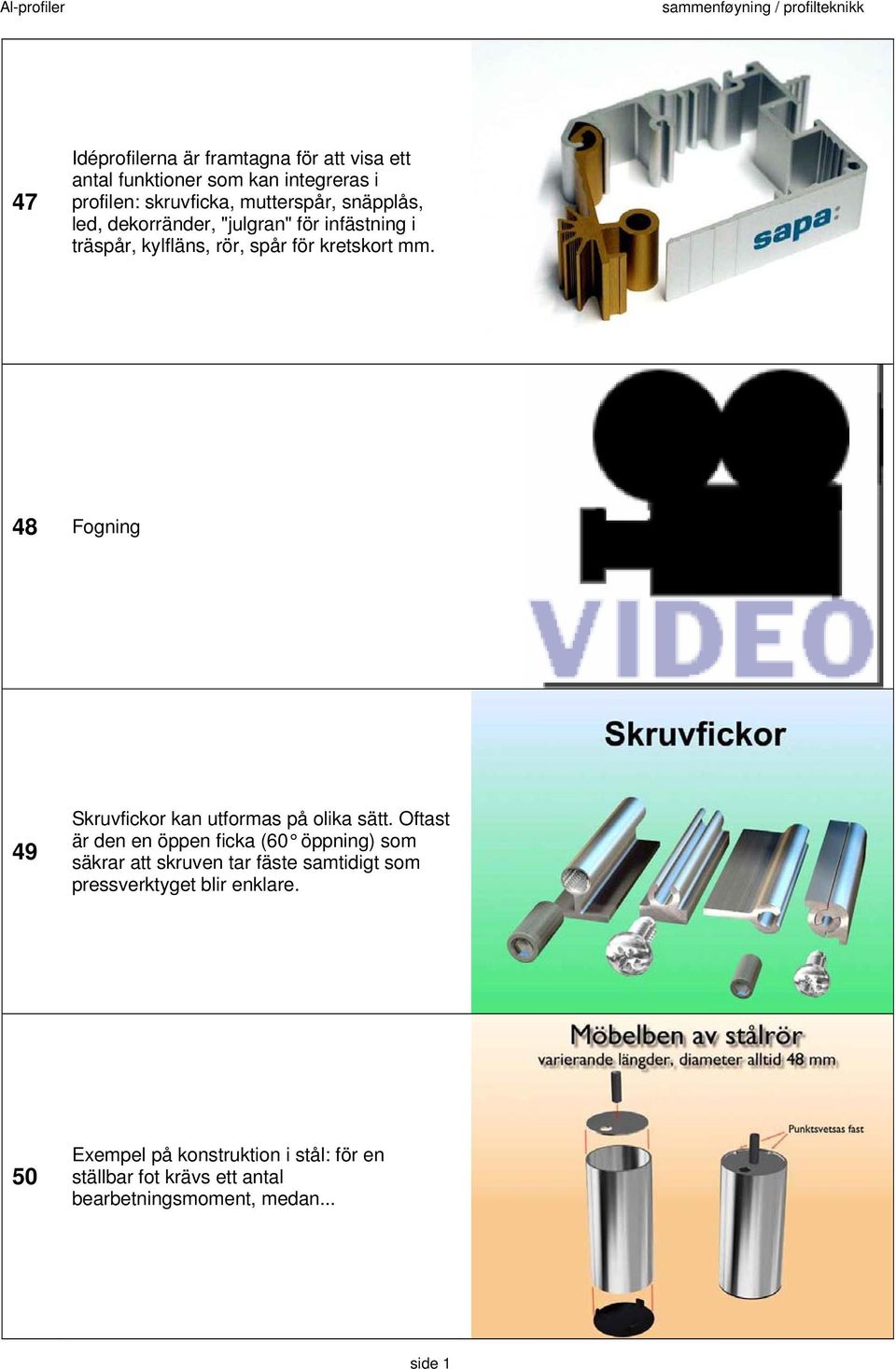

1 47 Idéprofilerna är framtagna för att visa ett antal funktioner som kan integreras i profilen: skruvficka, mutterspår, snäpplås, led, dekorränder, "julgran" för infästning i träspår, kylfläns, rör, spår för kretskort mm. 48 Fogning 49 Skruvfickor kan utformas på olika sätt. Oftast är den en öppen ficka (60 öppning) som säkrar att skruven tar fäste samtidigt som pressverktyget blir enklare. 50 Exempel på konstruktion i stål: för en ställbar fot krävs ett antal bearbetningsmoment, medan... side 1

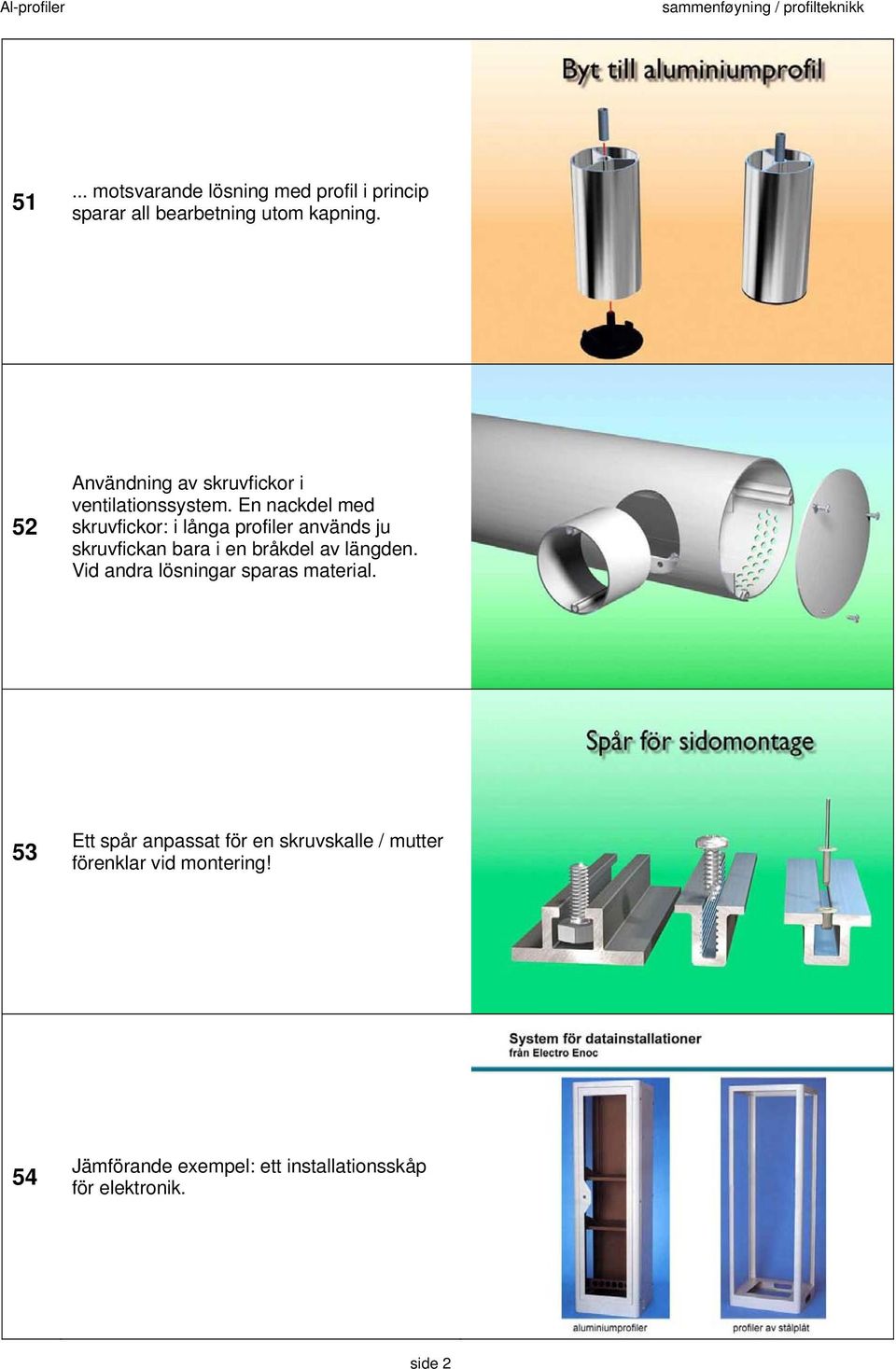

2 51... motsvarande lösning med profil i princip sparar all bearbetning utom kapning. 52 Användning av skruvfickor i ventilationssystem. En nackdel med skruvfickor: i långa profiler används ju skruvfickan bara i en bråkdel av längden. Vid andra lösningar sparas material. 53 Ett spår anpassat för en skruvskalle / mutter förenklar vid montering! 54 Jämförande exempel: ett installationsskåp för elektronik. side 2

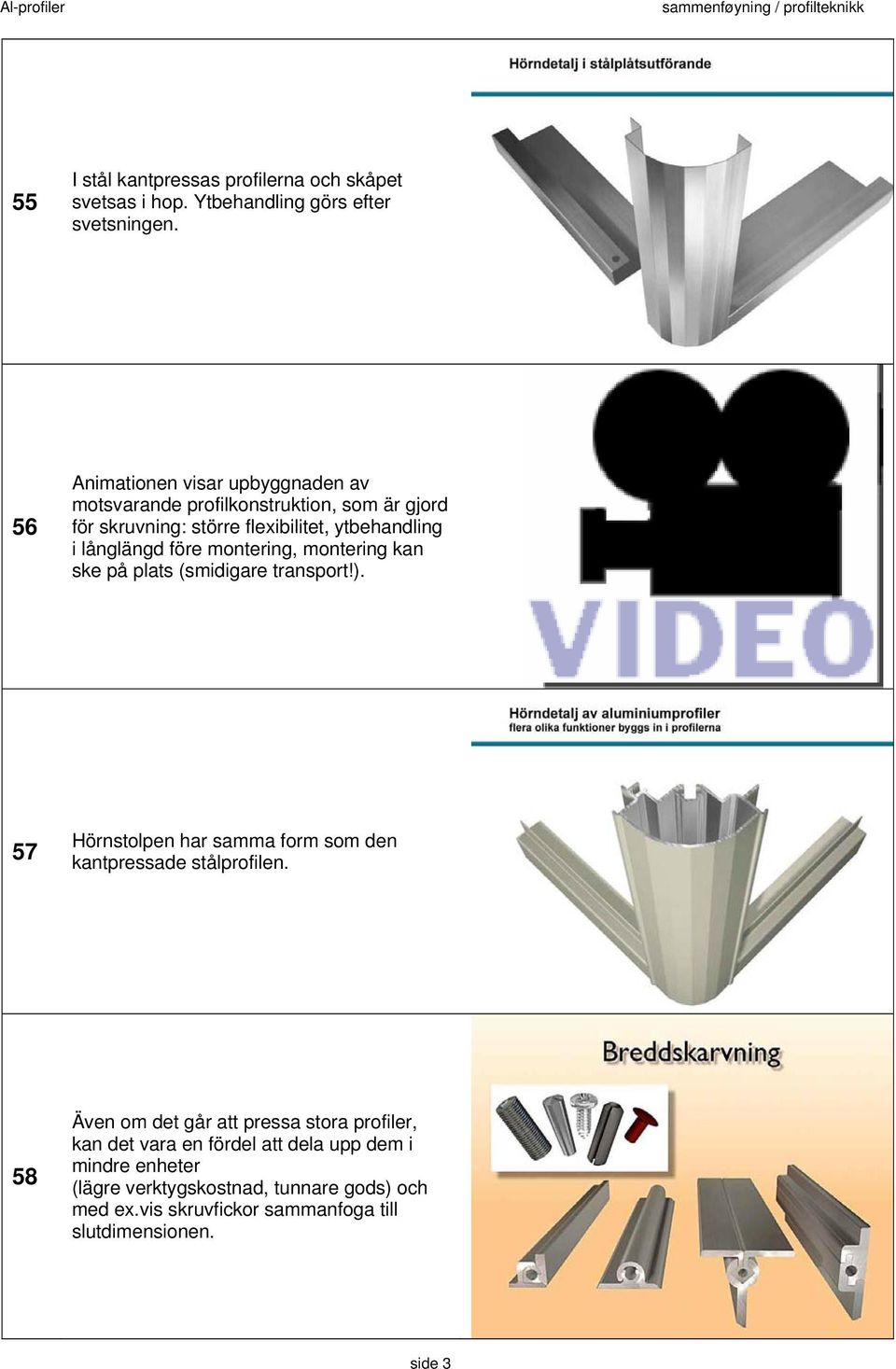

3 55 I stål kantpressas profilerna och skåpet svetsas i hop. Ytbehandling görs efter svetsningen. 56 Animationen visar upbyggnaden av motsvarande profilkonstruktion, som är gjord för skruvning: större flexibilitet, ytbehandling i långlängd före montering, montering kan ske på plats (smidigare transport!). 57 Hörnstolpen har samma form som den kantpressade stålprofilen. 58 Även om det går att pressa stora profiler, kan det vara en fördel att dela upp dem i mindre enheter (lägre verktygskostnad, tunnare gods) och med ex.vis skruvfickor sammanfoga till slutdimensionen. side 3

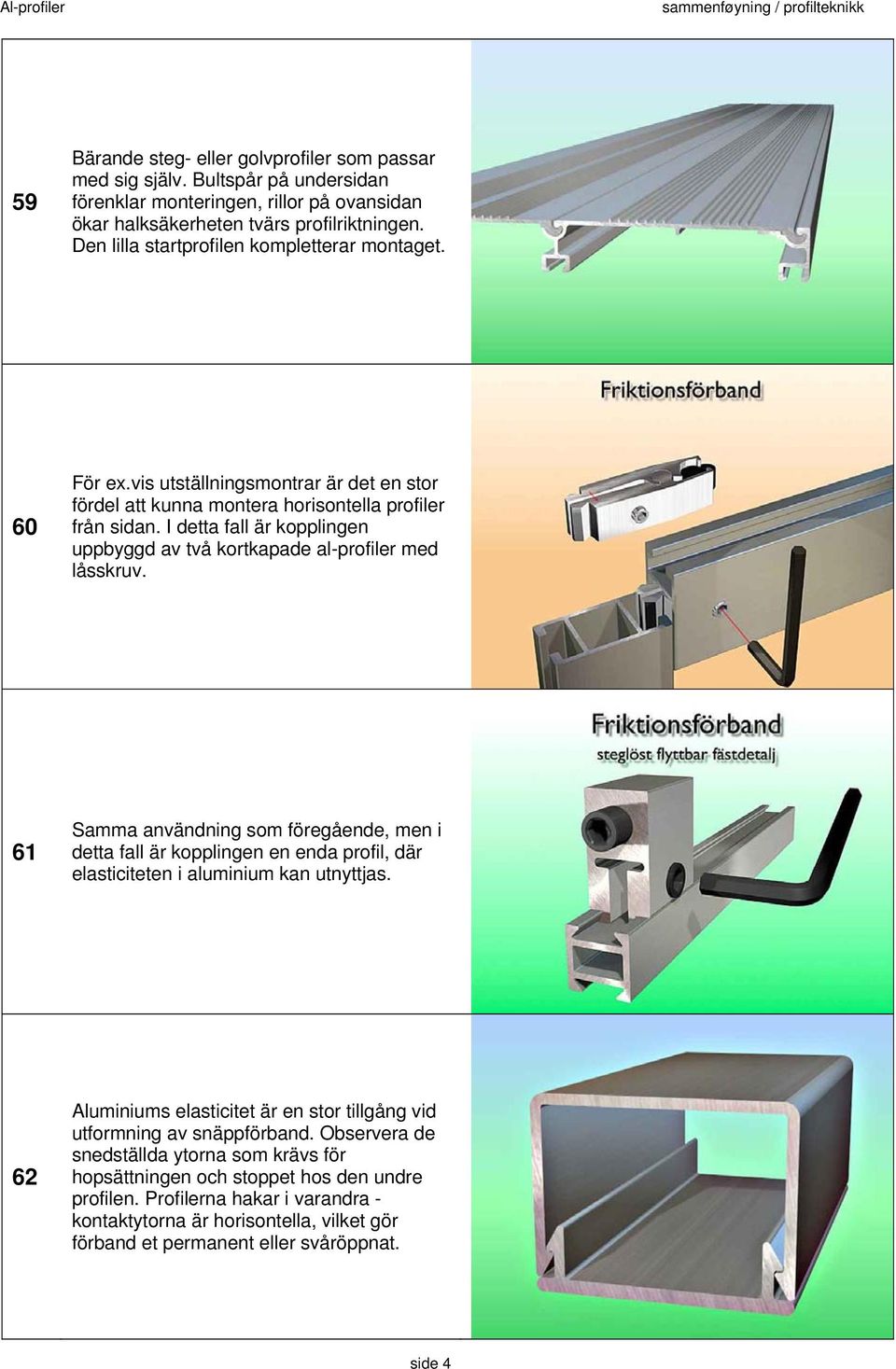

4 59 Bärande steg- eller golvprofiler som passar med sig själv. Bultspår på undersidan förenklar monteringen, rillor på ovansidan ökar halksäkerheten tvärs profilriktningen. Den lilla startprofilen kompletterar montaget. 60 För ex.vis utställningsmontrar är det en stor fördel att kunna montera horisontella profiler från sidan. I detta fall är kopplingen uppbyggd av två kortkapade al-profiler med låsskruv. 61 Samma användning som föregående, men i detta fall är kopplingen en enda profil, där elasticiteten i aluminium kan utnyttjas. 62 Aluminiums elasticitet är en stor tillgång vid utformning av snäppförband. Observera de snedställda ytorna som krävs för hopsättningen och stoppet hos den undre profilen. Profilerna hakar i varandra - kontaktytorna är horisontella, vilket gör förband et permanent eller svåröppnat. side 4

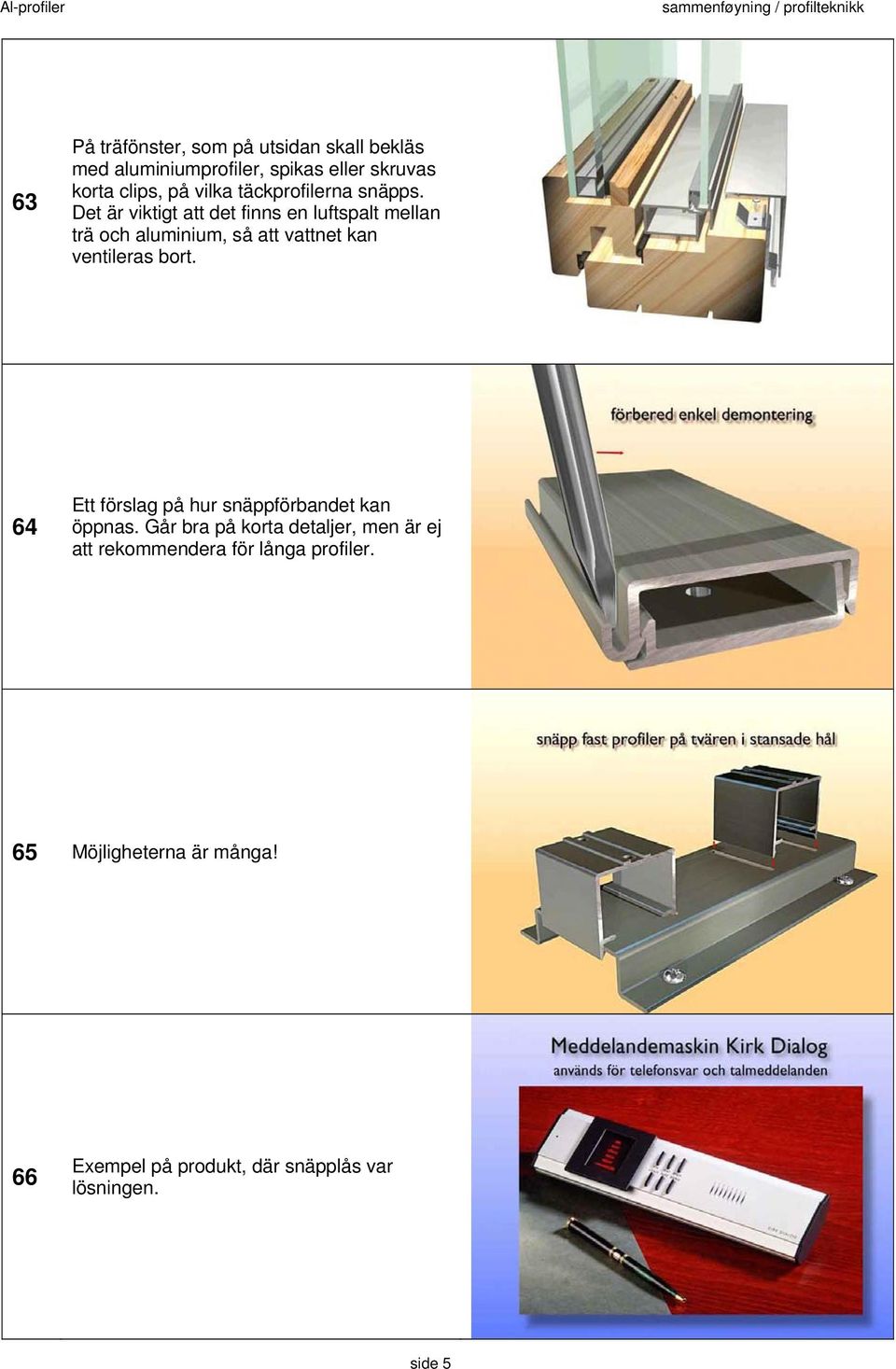

5 63 På träfönster, som på utsidan skall bekläs med aluminiumprofiler, spikas eller skruvas korta clips, på vilka täckprofilerna snäpps. Det är viktigt att det finns en luftspalt mellan trä och aluminium, så att vattnet kan ventileras bort. 64 Ett förslag på hur snäppförbandet kan öppnas. Går bra på korta detaljer, men är ej att rekommendera för långa profiler. 65 Möjligheterna är många! 66 Exempel på produkt, där snäpplås var lösningen. side 5

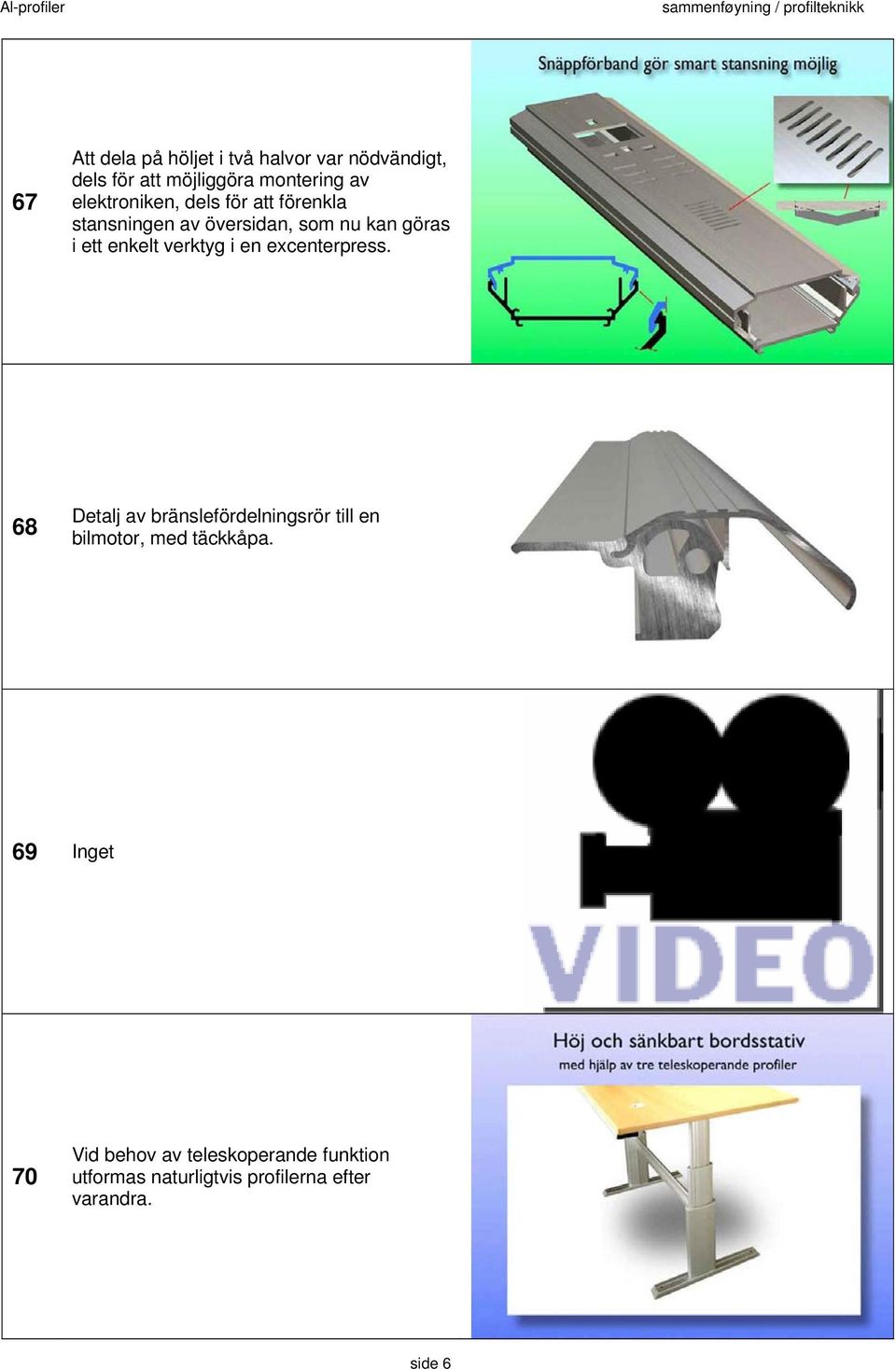

6 67 Att dela på höljet i två halvor var nödvändigt, dels för att möjliggöra montering av elektroniken, dels för att förenkla stansningen av översidan, som nu kan göras i ett enkelt verktyg i en excenterpress. 68 Detalj av bränslefördelningsrör till en bilmotor, med täckkåpa. 69 Inget 70 Vid behov av teleskoperande funktion utformas naturligtvis profilerna efter varandra. side 6

7 71 För att motverka snabb förslitning, ryckig rörelse och oljud samt problem med toleranser bör man lägga in mellanlägg av ex.vis plast som visas i denna animation. 73 Ett enkelt gångjärn tillverkat ur en och samma profil. 74 Om rörelsevinkeln understiger 60 är denna lösning tillfyllest. Jfr med flera av människans leder! side 7

8 75 Varianter på samma tema. Skruven låser för rörelse i profilernas längsled. Avfasningen på "ledkulan" möjliggör istoppning från sidan. 76 Ett smart gångjärn med inbyggd axel. 77 Inget 78 Med alternativa utformningar kan öppningsvinkeln ökas till side 8

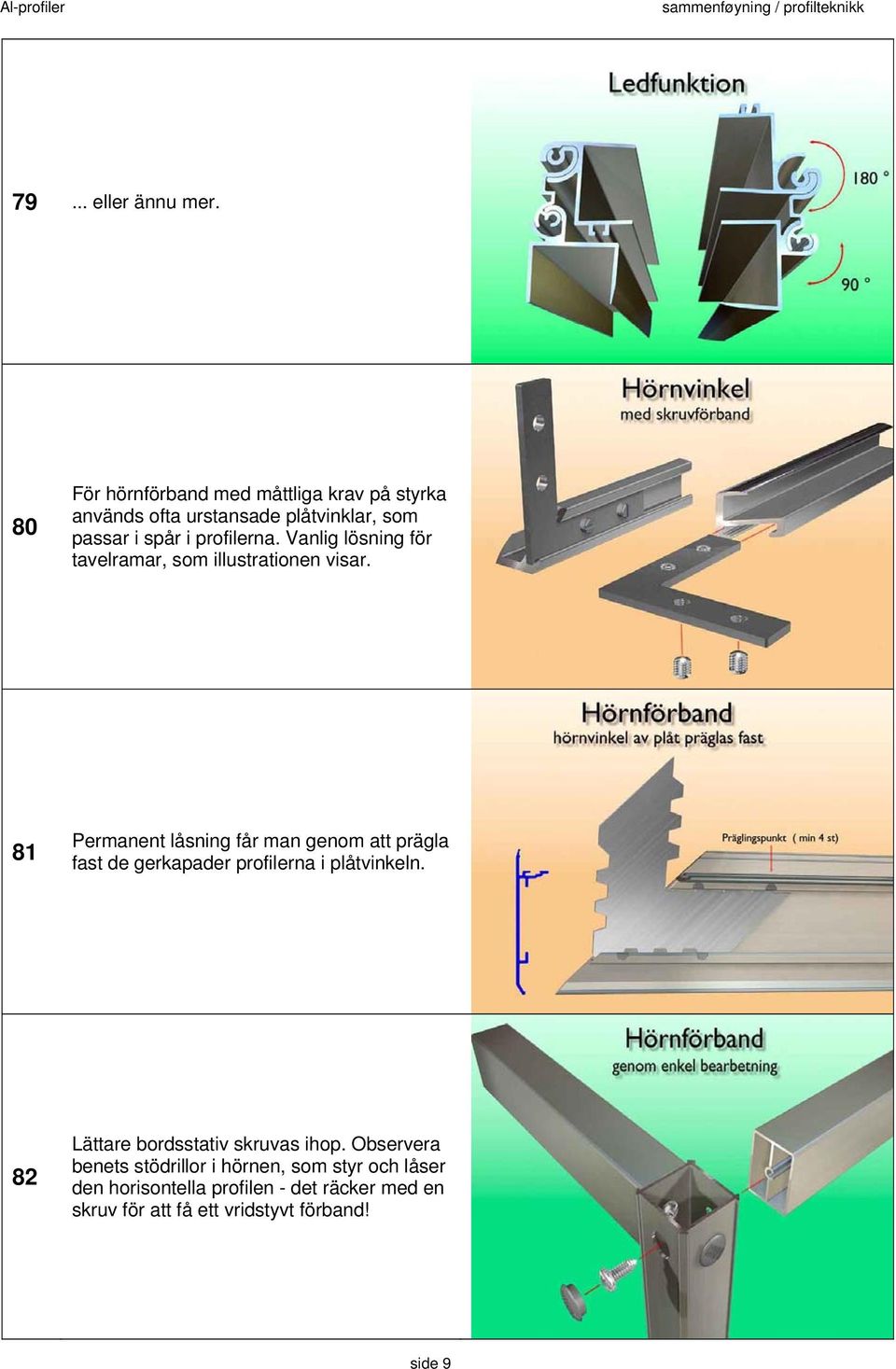

9 79... eller ännu mer. 80 För hörnförband med måttliga krav på styrka används ofta urstansade plåtvinklar, som passar i spår i profilerna. Vanlig lösning för tavelramar, som illustrationen visar. 81 Permanent låsning får man genom att prägla fast de gerkapader profilerna i plåtvinkeln. 82 Lättare bordsstativ skruvas ihop. Observera benets stödrillor i hörnen, som styr och låser den horisontella profilen - det räcker med en skruv för att få ett vridstyvt förband! side 9

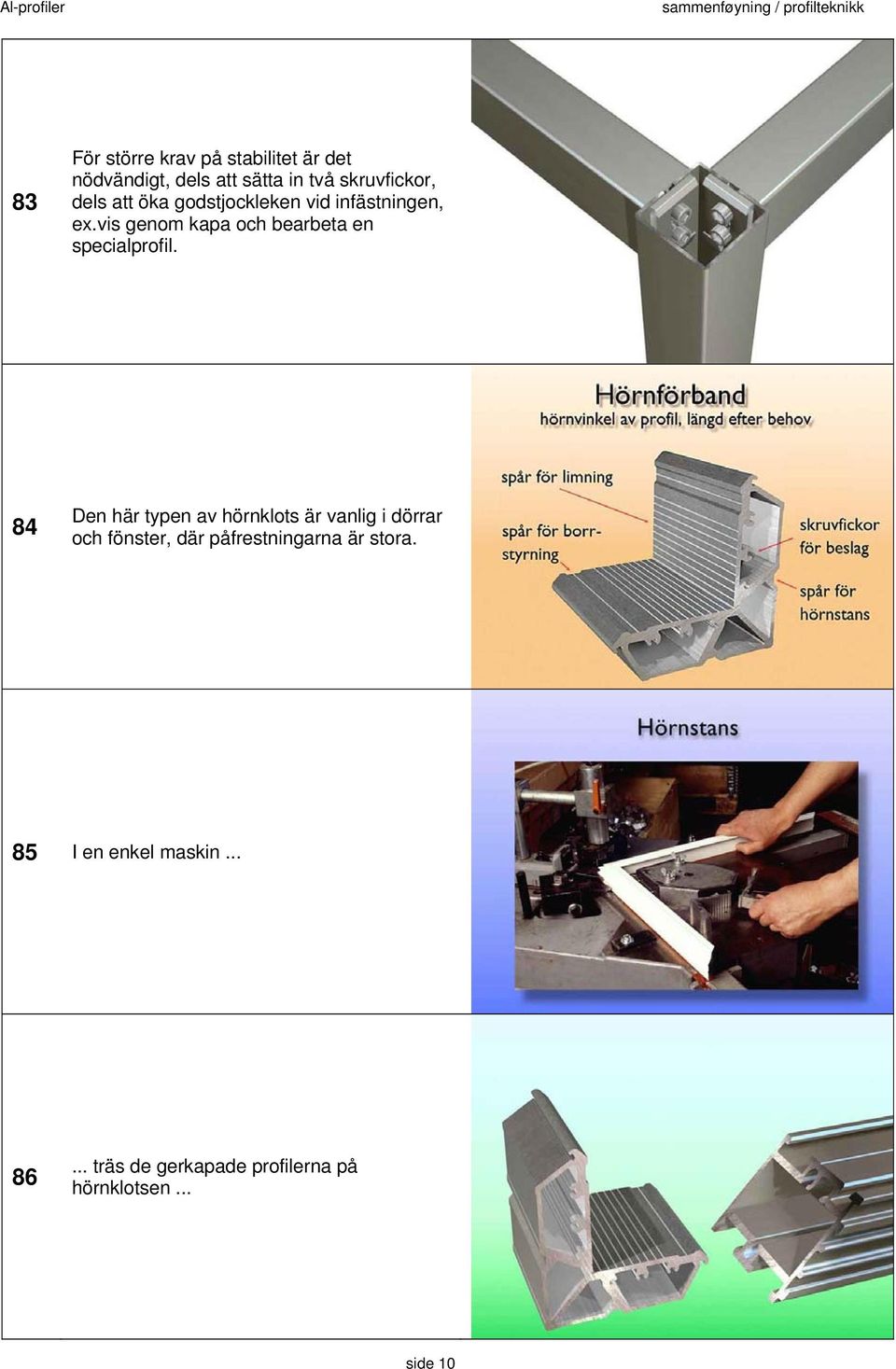

10 83 För större krav på stabilitet är det nödvändigt, dels att sätta in två skruvfickor, dels att öka godstjockleken vid infästningen, ex.vis genom kapa och bearbeta en specialprofil. 84 Den här typen av hörnklots är vanlig i dörrar och fönster, där påfrestningarna är stora. 85 I en enkel maskin träs de gerkapade profilerna på hörnklotsen... side 10

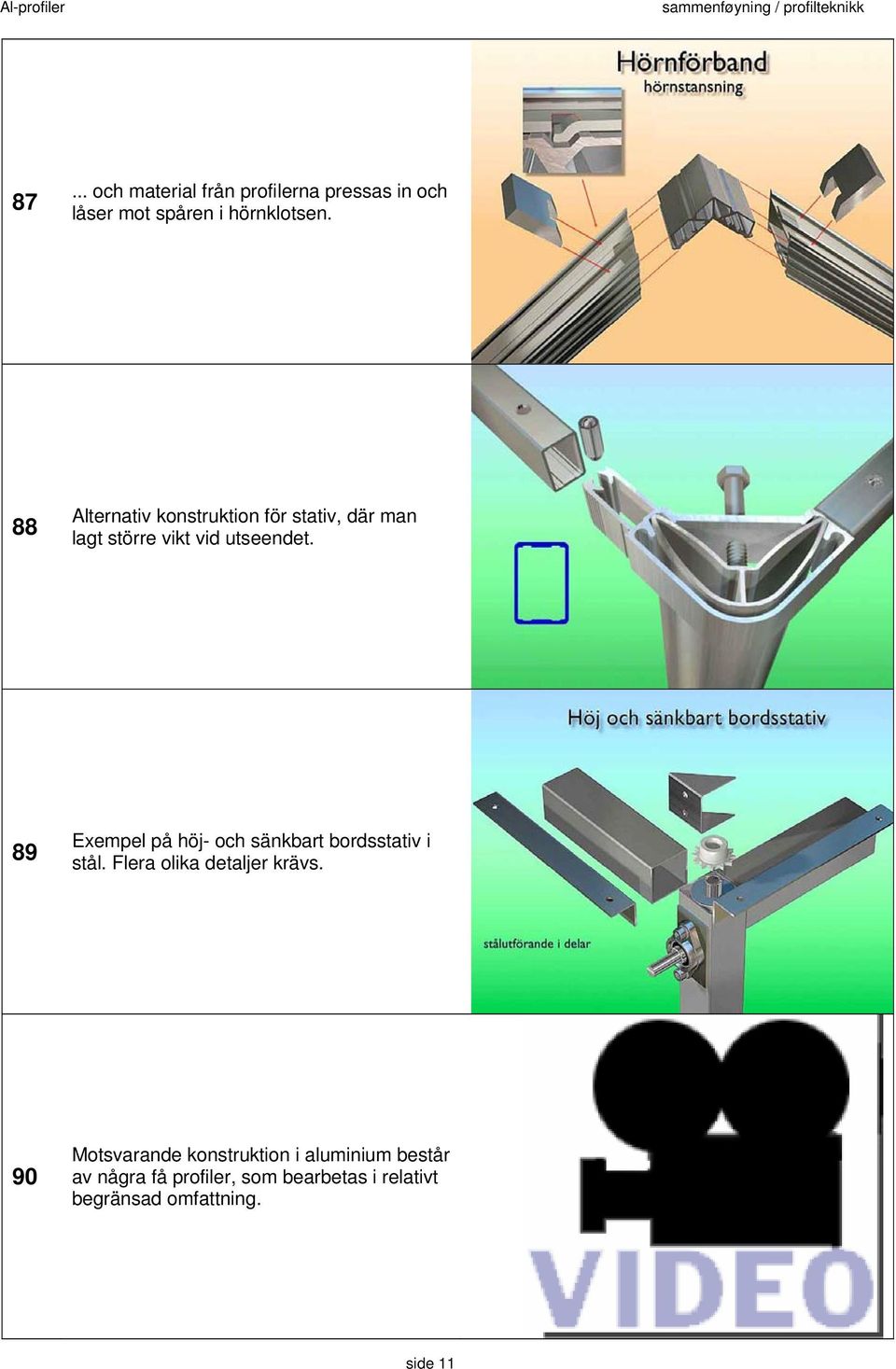

11 87... och material från profilerna pressas in och låser mot spåren i hörnklotsen. 88 Alternativ konstruktion för stativ, där man lagt större vikt vid utseendet. 89 Exempel på höj- och sänkbart bordsstativ i stål. Flera olika detaljer krävs. 90 Motsvarande konstruktion i aluminium består av några få profiler, som bearbetas i relativt begränsad omfattning. side 11

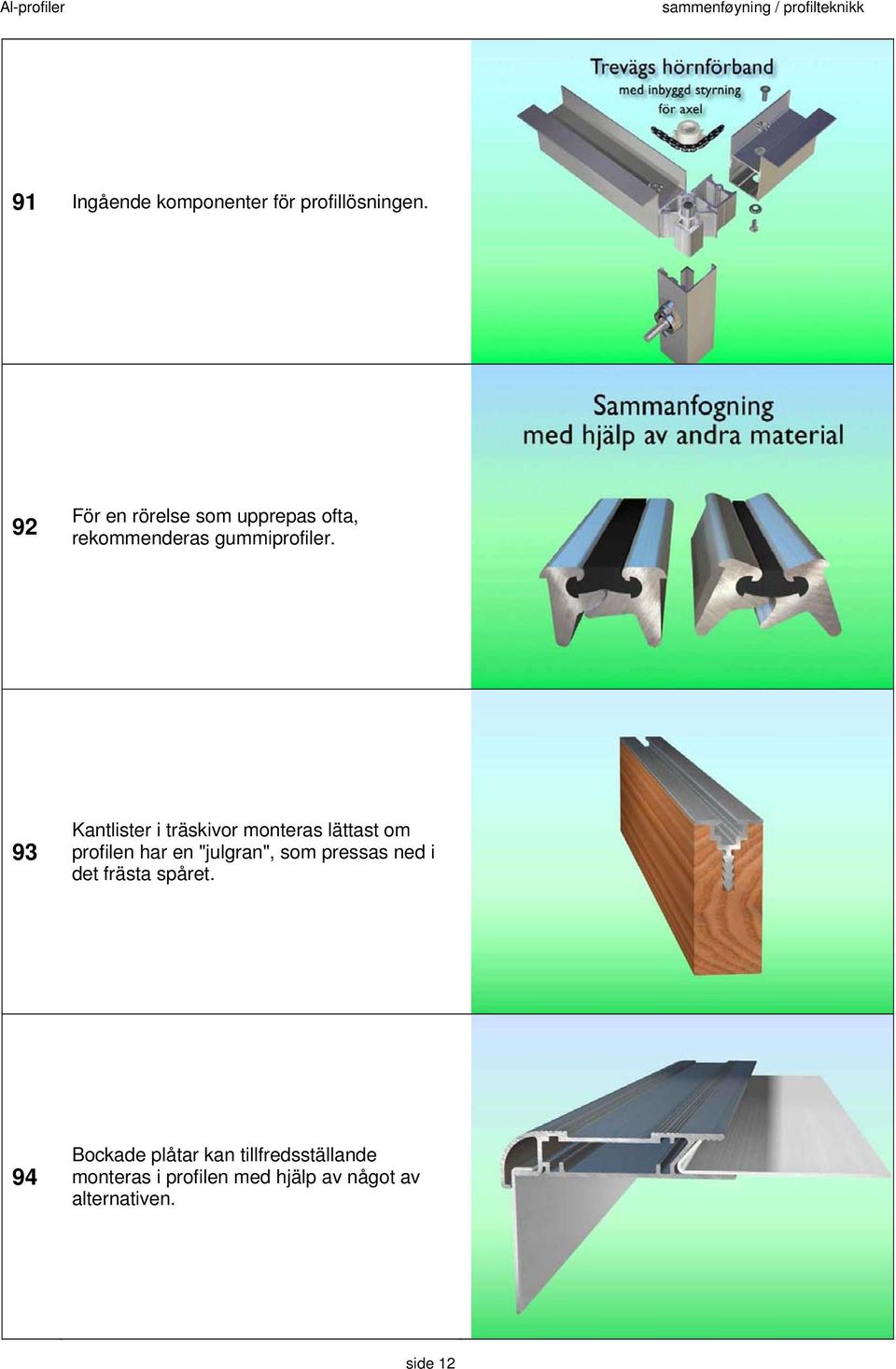

12 91 Ingående komponenter för profillösningen. 92 För en rörelse som upprepas ofta, rekommenderas gummiprofiler. 93 Kantlister i träskivor monteras lättast om profilen har en "julgran", som pressas ned i det frästa spåret. 94 Bockade plåtar kan tillfredsställande monteras i profilen med hjälp av något av alternativen. side 12

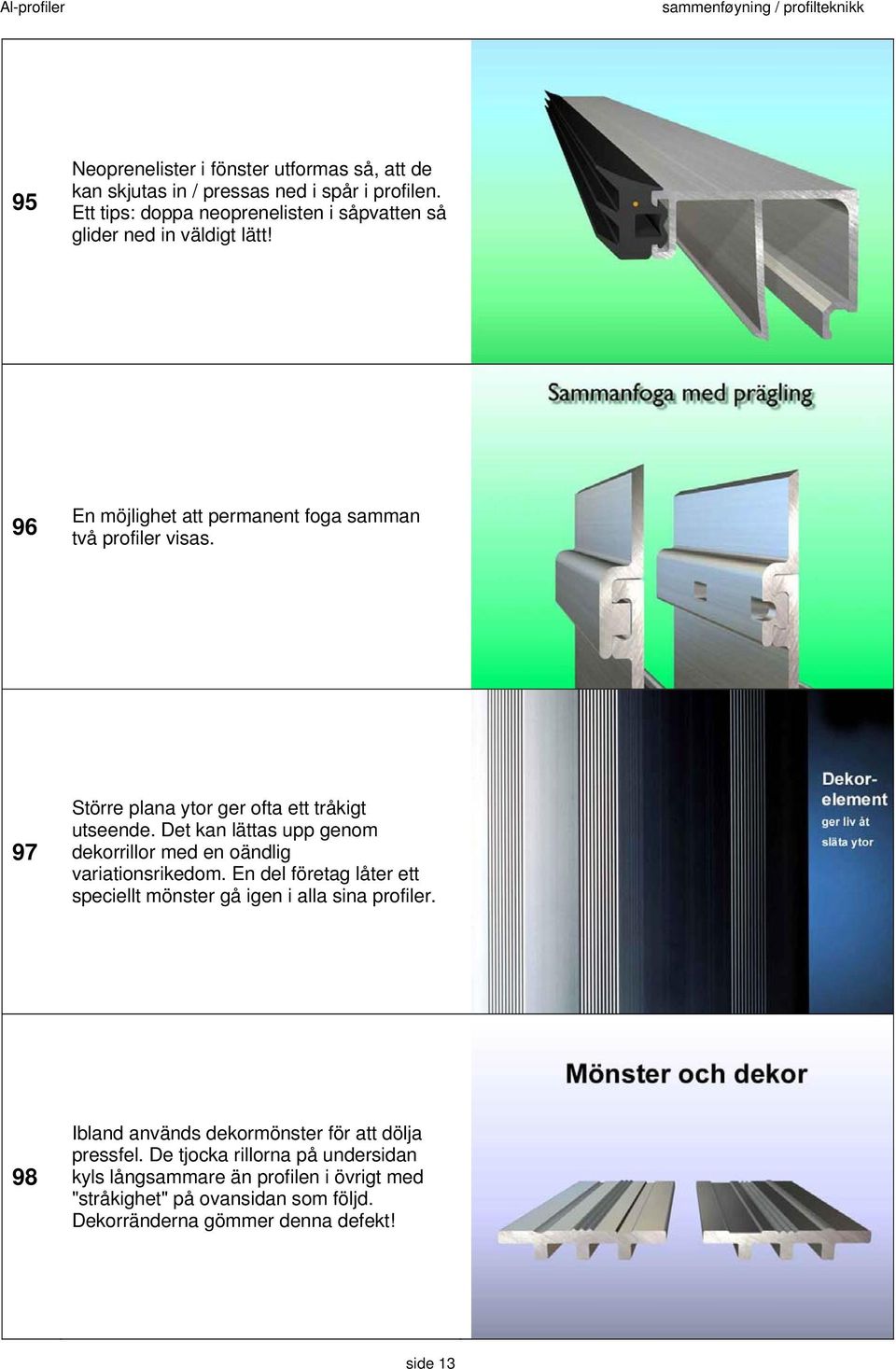

13 95 Neoprenelister i fönster utformas så, att de kan skjutas in / pressas ned i spår i profilen. Ett tips: doppa neoprenelisten i såpvatten så glider ned in väldigt lätt! 96 En möjlighet att permanent foga samman två profiler visas. 97 Större plana ytor ger ofta ett tråkigt utseende. Det kan lättas upp genom dekorrillor med en oändlig variationsrikedom. En del företag låter ett speciellt mönster gå igen i alla sina profiler. 98 Ibland används dekormönster för att dölja pressfel. De tjocka rillorna på undersidan kyls långsammare än profilen i övrigt med "stråkighet" på ovansidan som följd. Dekorränderna gömmer denna defekt! side 13

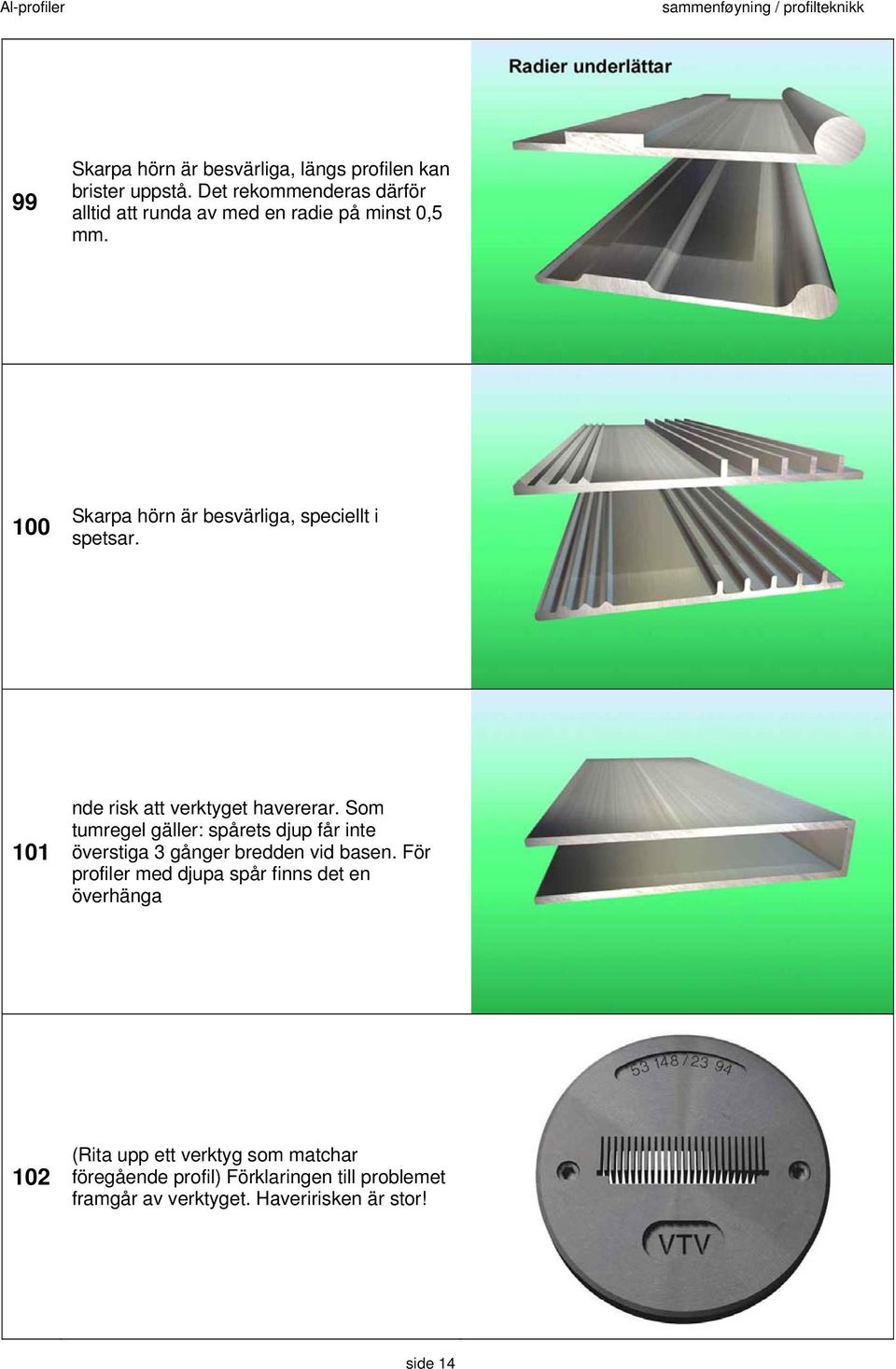

14 99 Skarpa hörn är besvärliga, längs profilen kan brister uppstå. Det rekommenderas därför alltid att runda av med en radie på minst 0,5 mm. 100 Skarpa hörn är besvärliga, speciellt i spetsar. 101 nde risk att verktyget havererar. Som tumregel gäller: spårets djup får inte överstiga 3 gånger bredden vid basen. För profiler med djupa spår finns det en överhänga 102 (Rita upp ett verktyg som matchar föregående profil) Förklaringen till problemet framgår av verktyget. Haveririsken är stor! side 14

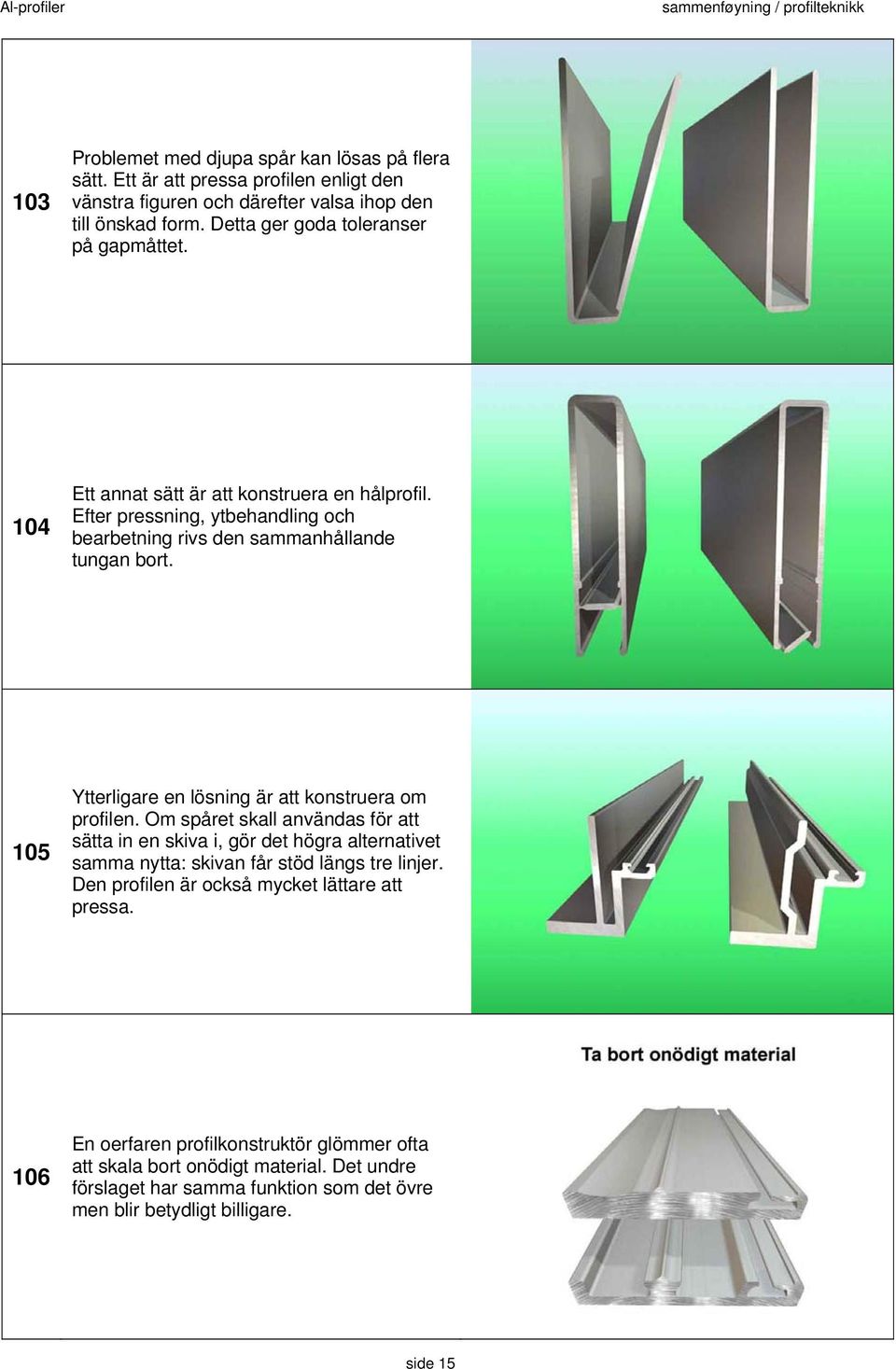

15 103 Problemet med djupa spår kan lösas på flera sätt. Ett är att pressa profilen enligt den vänstra figuren och därefter valsa ihop den till önskad form. Detta ger goda toleranser på gapmåttet. 104 Ett annat sätt är att konstruera en hålprofil. Efter pressning, ytbehandling och bearbetning rivs den sammanhållande tungan bort. 105 Ytterligare en lösning är att konstruera om profilen. Om spåret skall användas för att sätta in en skiva i, gör det högra alternativet samma nytta: skivan får stöd längs tre linjer. Den profilen är också mycket lättare att pressa. 106 En oerfaren profilkonstruktör glömmer ofta att skala bort onödigt material. Det undre förslaget har samma funktion som det övre men blir betydligt billigare. side 15

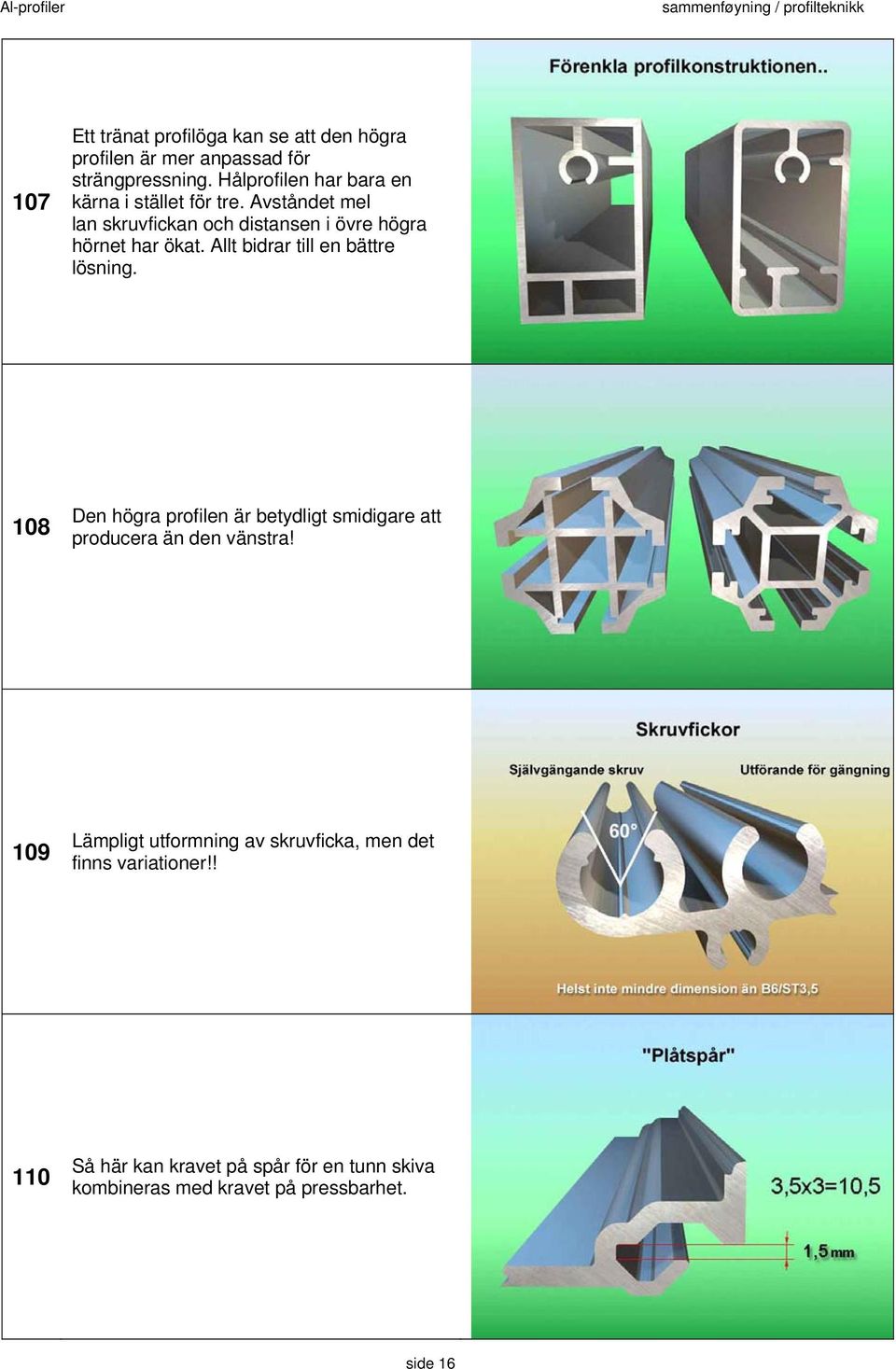

16 107 Ett tränat profilöga kan se att den högra profilen är mer anpassad för strängpressning. Hålprofilen har bara en kärna i stället för tre. Avståndet mel lan skruvfickan och distansen i övre högra hörnet har ökat. Allt bidrar till en bättre lösning. 108 Den högra profilen är betydligt smidigare att producera än den vänstra! 109 Lämpligt utformning av skruvficka, men det finns variationer!! 110 Så här kan kravet på spår för en tunn skiva kombineras med kravet på pressbarhet. side 16

17 111 Möjligheterna är större än begränsningarna! side 17
