2 Oneday Wall klickvägg av gips med spackelfritt och skruvlöst montage Oneday Wall är ett system som effektiviserar byggandet av mellanväggar i gips. Med en teknik som påminner om klickgolvens fäster väggskivorna i varandra och ger en slät vägg. Klickmonteringen förkortar den totala byggtiden för mellanväggar till en femtedel jämfört med traditionell metod. Smartare, snabbare och renare byggprocess SMARTARE. Byggprocessen blir mycket effektivare. SNABBARE. Såväl totaltiden som själva monteringen är mycket snabbare. Oneday Wall tar endast en dag att bygga. RENARE. Oneday Wall behöver inte spacklas eller slipas. Inga problem med slipdamm eller kladd från spackel. Mindre städning och bättre arbetsmiljö. Oneday Wall är ett system Systemet består av: Specialutformad väggregel som väggskivan klickas fast i. Kräver inga skruvar. Specialutformad startprofil, fästs i väggregeln. Spårad avslutningsbräda som döljer skivkanterna. Hörnprofil och spårverktyg.

Klickmonteringen förkortar den totala byggtiden för mellanväggar till en femtedel jämfört med traditionell metod. Smartare, snabbare och renare byggprocess SMARTARE.

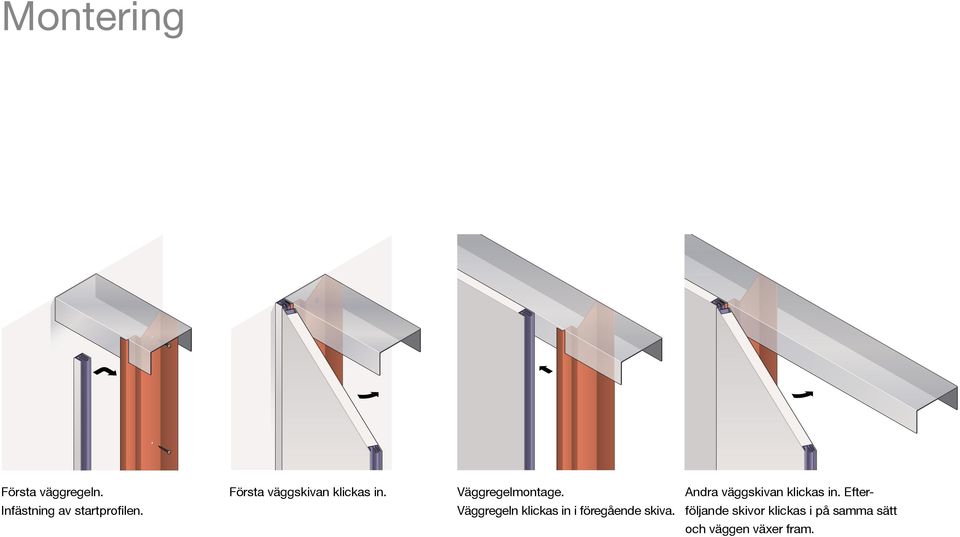

3 Montering fil Första skivan klickas in Regelmontage Andra skivan klickas in Första väggregeln. Första väggskivan klickas in. Väggregelmontage. Andra väggskivan klickas in. Efter Infästning av startprofilen. Väggregeln klickas in i föregående skiva. följande skivor klickas i på samma sätt och väggen växer fram.

Andra väggskivan klickas in. Efter Infästning av startprofilen.

4 Detaljerna som ger helheten Golvanslutning STARTPROFIL Startprofilen klickas på väggregeln. Väggregeln skurvas till väggen. GOLVANSLUTNING Väggskivan ansluts mot golvskenan och skruvas Takanslutning fast. Skarven mellan golvet och väggskivan döljs med en sockel. TAKANSLUTNING Infästningstejpens skyddspapp avlägsnas från takskenan. Väggskivan ansluts mot takskenan. Skarven mellan taket och väggskivan döljs med en mjukfog.

GOLVANSLUTNING Väggskivan ansluts mot golvskenan och skruvas Takanslutning fast.

5 YTTERHÖRN Innerhörn Väggregeln i ytterhörnet monteras från golv till tak utanpå golv- och takskenan. Väggskivan som ska sitta i hörnet spåras på baksidan med spårverktyget (genom baksideskartongen och hela gipsen, men inte genom framsideskartongen). Innan montering av väggskivan avlägsnas väggregelns skyddspapp till infästningstejpen. INNERHÖRN Montering avslutningsbräda Hörnregeln monteras från golv till tak. Golv- och takskenorna klipps för att ge plats åt hörnregeln. Väggskivan som ska sitta i hörnet skärs på baksidan med kniv genom kartongen. Väggskivan knäcks. Innan montering av väggskivan avlägsnas hörnregelns skyddspapp till infästningstejpen. AVSLUTNINGSBRÄDA Mellan golv- och takskenorna monteras en stående takskena. Denna skena är indragen i förhållande till avslutningsbrädans utsida. Vid väggavslut skärs väggskivorna och den skurna kanten döljs av avslutningsbrädan.

Innan montering av väggskivan avlägsnas väggregelns skyddspapp till infästningstejpen. INNERHÖRN Montering avslutningsbräda Hörnregeln monteras från golv till tak.

6 Mått och prestanda Estetik Skivskarven framträder inte mer än en tapetskarv efter färdigmålning eller tapetsering Brand Väggens brandegenskaper klarar de krav ställs på en icke bärande bostadsvägg Måttoleranser Höjd +0 /- 4 mm, Bredd 600 mm +0/-1 mm och Tjocklek 15 mm +/- 0,5 mm Logistik Skivorna buntas och emballeras 20 st Ljud Klickväggen klarar samma ljudkrav som för en normalt monterad gipsvägg Ett lager gips på stålregel väggtjocklek 100 mm, R w = 30 db Åldersbeständiighet Väggen klarar klimat och temperatursvängningar i normal inomhusmiljö Miljö Produkten rekommenderas hos Sunda Hus slutning mot dörr Anslutning mot fönster ANSLUTNING MOT DÖRR ANSLUTNING MOT FÖNSTER Stommen för dörrhålet monteras i golv- och takskenorna. Väggskivor klickas förbi hålet och skärs skenor. Väggskivor klickas förbi hålet och skärs ut Stommen för fönsterhålet monteras i golv- och tak ut efter montage. Plastprofilen kapas med liten efter montage. Plastprofilen kapas med liten handsåg. Väggskivan skärs med handsåg. Väggskivan skärs med gipskniv. gipskniv. Hållfasthet Utböjning är max 10 mm vid en last på 0,5 kn/m på halva vägghöjden mätt på vägg H=2800 mm Längsriktade draghållfastheten i modul fogen mellan två skivor inklusive regel är lika stark eller starkare som vid traditionell gips Väggen klarar vertikal punktlast centriskt placerad på skiva med 50 kg

gipsvägg Ett lager gips på stålregel väggtjocklek 100 mm, R w = 30 db Åldersbeständiighet Väggen klarar klimat och temperatursvängningar i normal inomhusmiljö Miljö Produkten rekommenderas hos Sunda

7 Ingående komponenter t tartstart Startprofil Takskena Takskena Clips Clips ODregel Clips ODregel ODW-regel ODregel Regel Regel Regel Väggregel Avslutningsbräda Avslutningsbräda Skiva Skiva med Väggskiva Skiva med plastlist med plastlist plastlist med plastlist Artikellista Art nr Benämning Väggskiva ODW Clips dubbelgips Avslutningsbräda Hörnklinga Hörnklinga Spårverktyg för hörn Clips ODW-regel Väggregel ODW Golvskena Golvskena Golvsockel Golvsockel Ytterhörn Ytterhörn Hörnregel Hörnregel Hörnregel ODW Startprofil ODW Spårverktyg Hörn Takskena, standard Golvskena, standard

Väggskiva ODW 196906 Clips dubbelgips 196903 Avslutningsbräda Hörnklinga Hörnklinga Spårverktyg för hörn 196907 Clips ODW-regel 196902 Väggregel ODW Golvskena

8 För mer information För ytterligare fakta, tekniska specifikationer och mer information, kontakta Ulf Tångring, marknadschef, eller Peter Lindberg, VD,

kontakta Ulf Tångring, marknadschef, 070-889 09
