1 Börje Josefsson [BJ] SUNET Internetdagarna, Oktober 2006

2 Introduktion Börje Josefsson Sida # 2

3 SUNET Skall ge universitet och högskolor tillgång till nationell och internationell datakommunikation av hög klass. Nyckelfaktorer är tillgänglighet och kapacitet. Nätet bör inte vara en flaskhals i de svenska universitetens och högskolornas kommunikation med varandra och med omvärlden. Börje Josefsson <bj@sunet.se> Sida # 3

4 OptoSunet Ersätter GigaSunet i slutet av 2006 Börje Josefsson <bj@sunet.se> Sida # 4

5 GigaSunet (avtals) livslängd SUNET:s avtal med TeliaSonera på förhyrda förbindelser Grundavtal Förlängning Nytt avtal och nya förbindelser krävs Börje Josefsson Sida # 5

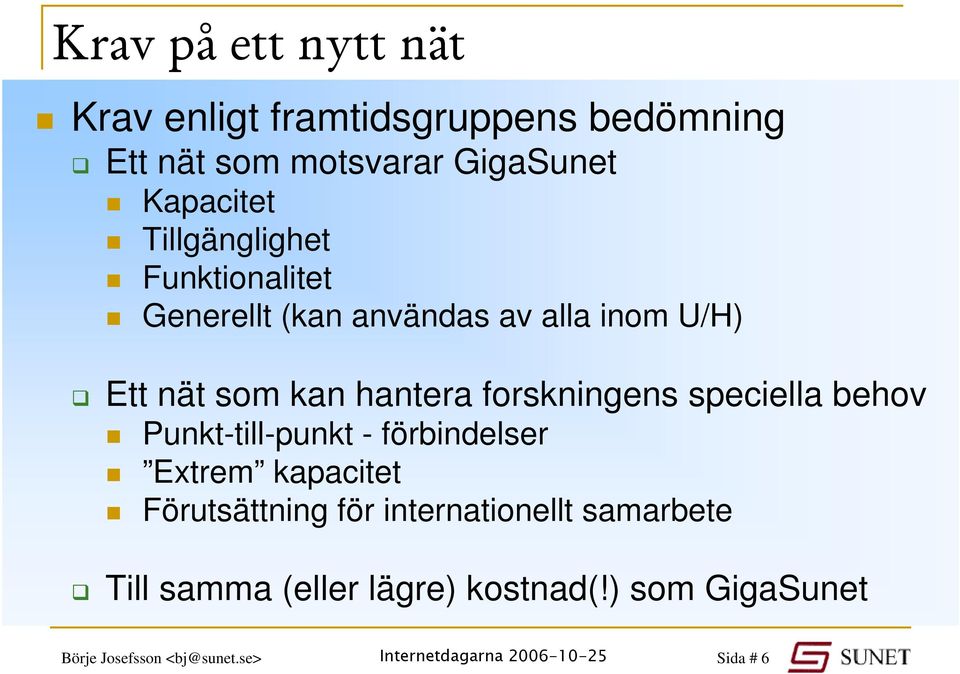

6 Krav på ett nytt nät Krav enligt framtidsgruppens bedömning Ett nät som motsvarar GigaSunet Kapacitet Tillgänglighet Funktionalitet Generellt (kan användas av alla inom U/H) Ett nät som kan hantera forskningens speciella behov Punkt-till-punkt - förbindelser Extrem kapacitet Förutsättning för internationellt samarbete Till samma (eller lägre) kostnad(!) som GigaSunet Börje Josefsson <bj@sunet.se> Sida # 6

7 Fiberinfrastruktur Börje Josefsson Sida # 7

8 Design Nätverkstopologin är en stjärnformad struktur med centrum i Stockholm Förhyrd svartfiber. Konsoliderad routerlösning Målet är att ha en lång livslängd på fibersystemet (inklusive förstärkare mm) och 5 till 8 års livslängd på övrig ansluten elektronik. Hybridnät, med både traditionella routade IP-tjänster och optiska punkt-till-punkt (p2p) förbindelser. Börje Josefsson <bj@sunet.se> Sida # 8

9 Avtal om svartfiber. SUNET har tecknat 8 till 12 års avtal med TDC Song. TDC Song är vår enda leverantör av fiber, till hela nätet. Med användande av många underleverantörer. Svårt att få tag på (bra) fiber (flera vägar) i delar av landet Några detaljer: Fjärrnätet km fiberpar, 46 sektioner Lokalnäten i de olika städerna 94 fiberförbindelser 3 x 2,5 Gbit/s förhyrda förbindelser (pga. priset) 2 x Visby, 1 x Kiruna Börje Josefsson <bj@sunet.se> Sida # 9

10 Nätverkslayout 3 system Nord, Väst och Syd 2 nätverk per system Röd och Grön Separerade minst 10 meter Redundans på lager 3 Speciallösningar: Visby 2 * förhyrda OC48. Kiruna ( Blå nätet ) Ett optiskt system (n*10 Gbit/s) + förhyrd OC48 Väst Nord Syd Börje Josefsson <bj@sunet.se> Sida # 10

11 Typisk PoP-site OBS! med tillgänglighet i åtanke Börje Josefsson <bj@sunet.se> Sida # 11

12 Optiskt system Börje Josefsson Sida # 12

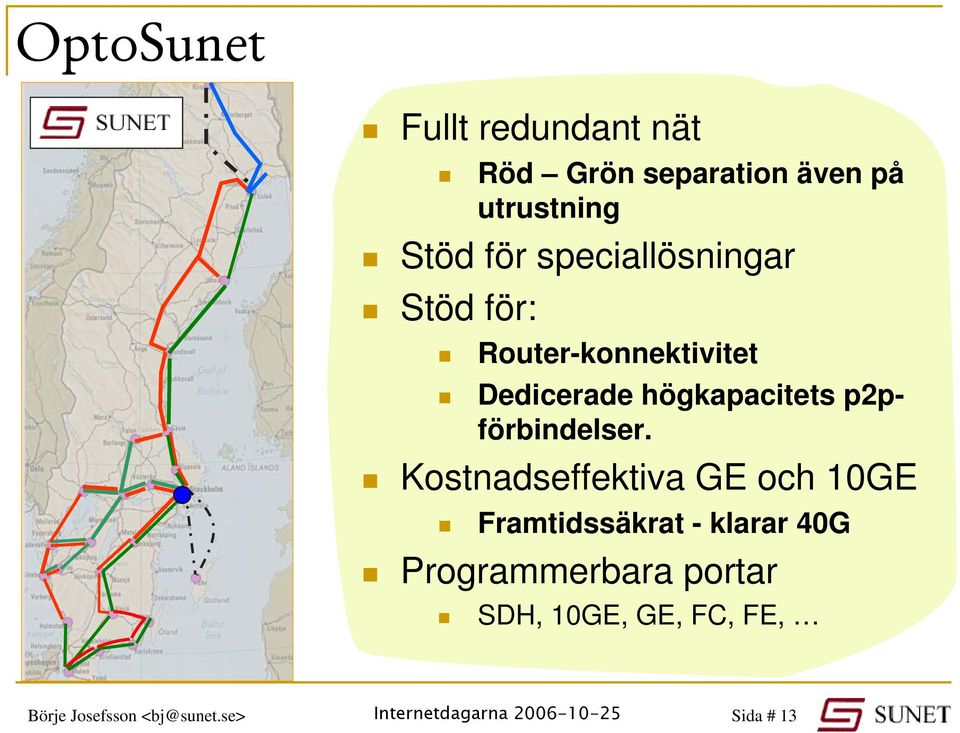

13 OptoSunet Fullt redundant nät Röd Grön separation även på utrustning Stöd för speciallösningar Stöd för: Router-konnektivitet Dedicerade högkapacitets p2pförbindelser. Kostnadseffektiva GE och 10GE Framtidssäkrat - klarar 40G Programmerbara portar SDH, 10GE, GE, FC, FE, Börje Josefsson <bj@sunet.se> Sida # 13

14 Komponenter i SUNETs lösning Applications IP/Ethernet Ethernet Intelligent Circuits Intelligent Lightpaths OTN WDM CN 4350 Ethernet Services Provisioning Switch CoreStream Regional Dense WDM Optical Transport System CN 4200 Börje Josefsson <bj@sunet.se> Sida # 14

15 IP routrar (mm.) och p2p Börje Josefsson Sida # 15

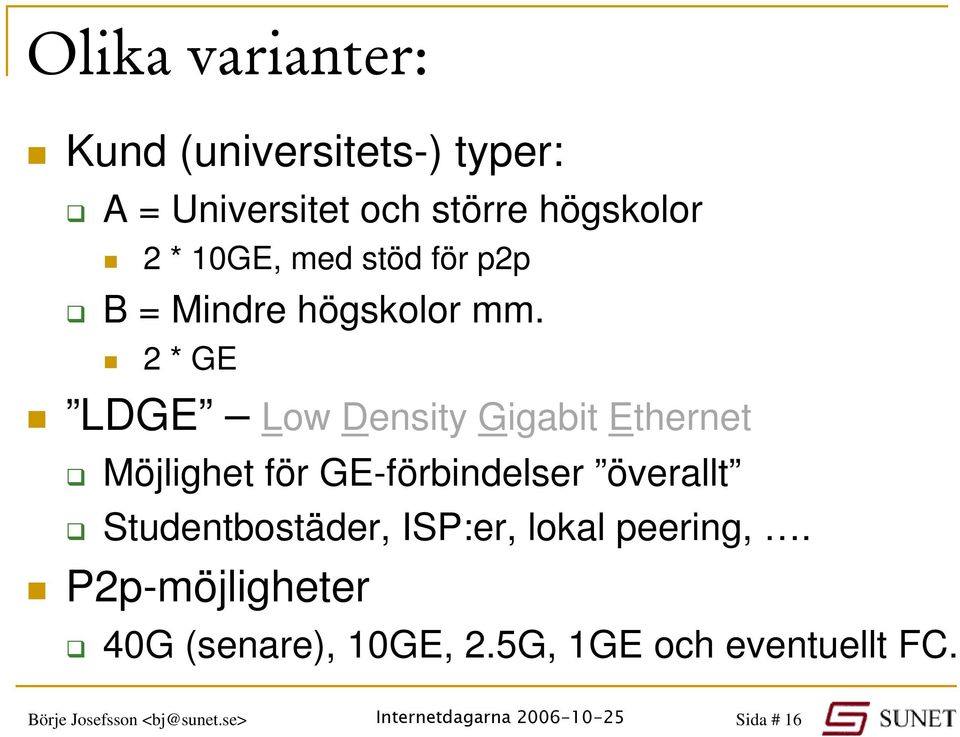

16 Olika varianter: Kund (universitets-) typer: A = Universitet och större högskolor 2 * 10GE, med stöd för p2p B = Mindre högskolor mm. 2 * GE LDGE Low Density Gigabit Ethernet Möjlighet för GE-förbindelser överallt Studentbostäder, ISP:er, lokal peering,. P2p-möjligheter 40G (senare), 10GE, 2.5G, 1GE och eventuellt FC. Börje Josefsson <bj@sunet.se> Sida # 16

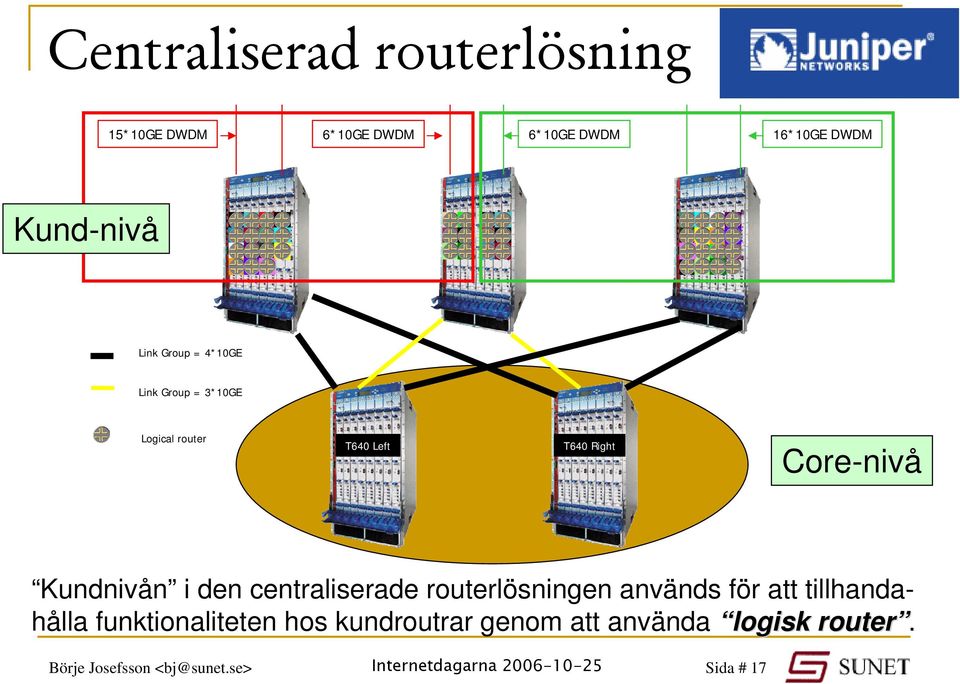

17 Centraliserad routerlösning 15*10GE DWDM 6*10GE DWDM 6*10GE DWDM 16*10GE DWDM Kund-nivå Link Group = 4*10GE Link Group = 3*10GE Logical router T640 Left T640 Right Core-nivå Kundnivån i den centraliserade routerlösningen används för att tillhandahålla funktionaliteten hos kundroutrar genom att använda logisk router. Börje Josefsson <bj@sunet.se> Sida # 17

18 För- och nackdelar Lägre kostnad (mycket) Färre routrar att driva och underhålla Allting på samma plats ---- All trafik måste gå via Stockholm Uppmuntra universiteten till lokal peering SUNET-peering överallt är mindre rättfram Logiska routrar är inte den perfekta lösningen Allting på samma plats. Börje Josefsson <bj@sunet.se> Sida # 18

19 Routrar och optiskt system som en helhet Routrarna är anslutna till det optiska systemet utan att använda transpondrar Ställbara lasrar på routrarnas linjekort Lägre kostnad, färre saker som kan gå sönder Kan adressera enskilda portar på universitetens optiska utrustning direkt från de centrala routrarna All transport sker som 10 Gbit/sek Enskilda GE aggregeras in i 10G-kanaler Börje Josefsson <bj@sunet.se> Sida # 19

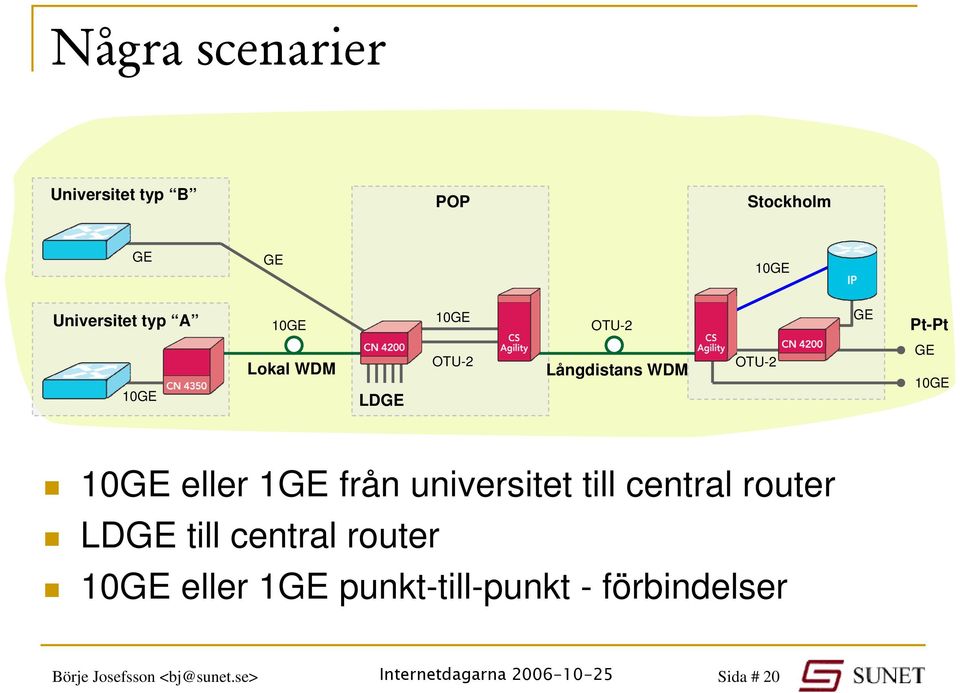

20 Några scenarier Universitet typ B POP Stockholm GE GE 10GE Universitet typ A 10GE 10GE OTU-2 GE Pt-Pt 10GE Lokal WDM LDGE OTU-2 Långdistans WDM OTU-2 GE 10GE 10GE eller 1GE från universitet till central router LDGE till central router 10GE eller 1GE punkt-till-punkt - förbindelser Börje Josefsson <bj@sunet.se> Sida # 20

21 Erfarenheter så här långt Börje Josefsson Sida # 21

22 Typisk dag för en OptoSunet-projektledare Jag Börje Josefsson Sida # 22

23 Logistik Börje Josefsson Sida # 23

24 Ett litet problem???!!! Börje Josefsson Sida # 24

25 Mobil IP samt pålitlig leverantör 640 Gbit/sec mobile IP platform Börje Josefsson Sida # 25

26 Sökes: Peeringpartner med 40 Gbit/sek Medelålders Svenskt universitetsnätverk med stabil kundkrets söker peeringpartner i Stockholmstrakten med 40 Gbit/sek-kapabelt nät. Intressen: Världsrekord, multicast och internationellt forskningssamarbete. IPv6 inget hinder. Svar till: ingen QoS, bara Q och S. Börje Josefsson <bj@sunet.se> Sida # 26

27 Vad händer nu? Börje Josefsson Sida # 27

28 Tidplan Oktober Avsluta installationen av det gröna nätet Avsluta Juniper-konfigurationen November Installation av rött och blått nät Påbörja flytt av kunder till OptoSunet December Flytt av återstående kunder och tjänster Enter panic mode Börje Josefsson Sida # 28

29 Lumos. (varde ljus) Frågor? Börje Josefsson
