1 Leif Finmo Linköpings universitet LIU-IT Liu-it Leif Finmo 1

2 Agenda Presentation av LiuNet idag Liu-it Leif Finmo 2

3 LiuNet Tre Campus områden Valla (Linköping) US (Universitets Sjukhuset) Norrköping och Carl Malmsten (IEI) Stockholm Liu-it Leif Finmo 3

4 LiuNet Routing protokoll OSPF och BGP Övervakning Nagios Last mätning på länkar IDS Enodia Dokumentation/hantering av IP-adresser Trafikmätningar (lastgrafer switchporter, länkar) Liu-it Leif Finmo 4

5 Campus Valla Liunet-core -3 stciscocatalyst6509 Med Supervisor 720 (router modul ) Flera Gigabit Ethernet länkar - Redundans vid länkbortfall Liu-it Leif Finmo 5

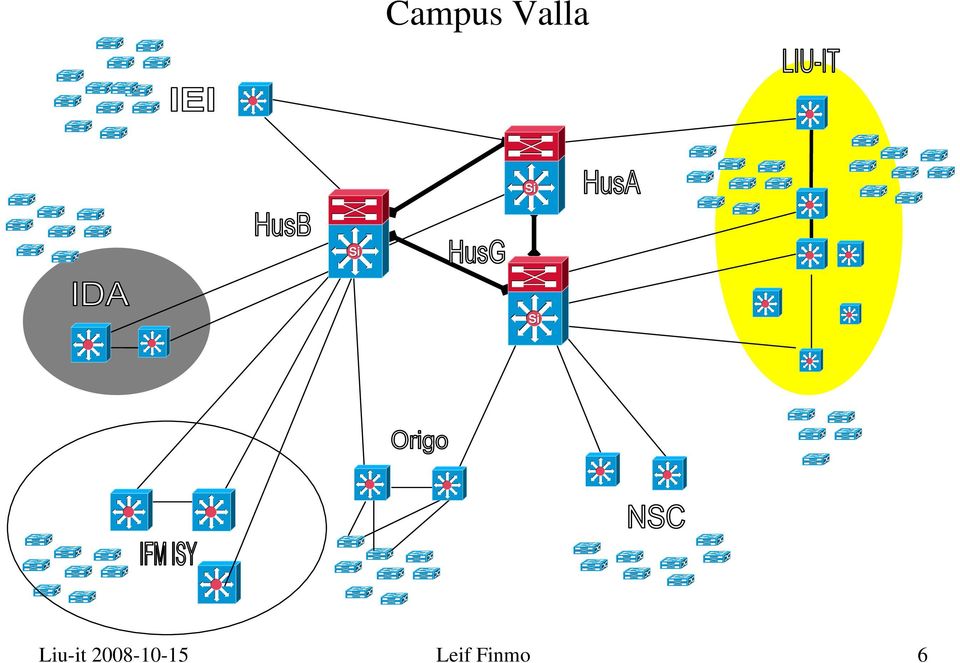

6 Campus Valla Liu-it Leif Finmo 6

7 SUNET Grön Länk Röd Länk - 2 stycken länkar Gigabit Ethernet Liu-it Leif Finmo 7

8 Linköping Campus Valla Campus US Universitetssjukhuset - Hyrd svartfiber Gigabit länkar -LIO - Hyr switch portar - vlan transport till US router Liu-it Leif Finmo 8

9 Norrköping - Cisco Catalyst 6500 i Täppan och Spetsen - Cisco Catalyst 3750 i Bommulsspinneriet Liu-it Leif Finmo 9

10 Linköping - Norrköping Länkar Liu-it Leif Finmo 10

11 Linköping Norrköping (snart historia) - 2 stycken 155 Mbit SDH mellan Linköping Norrköping Liu-it Leif Finmo 11

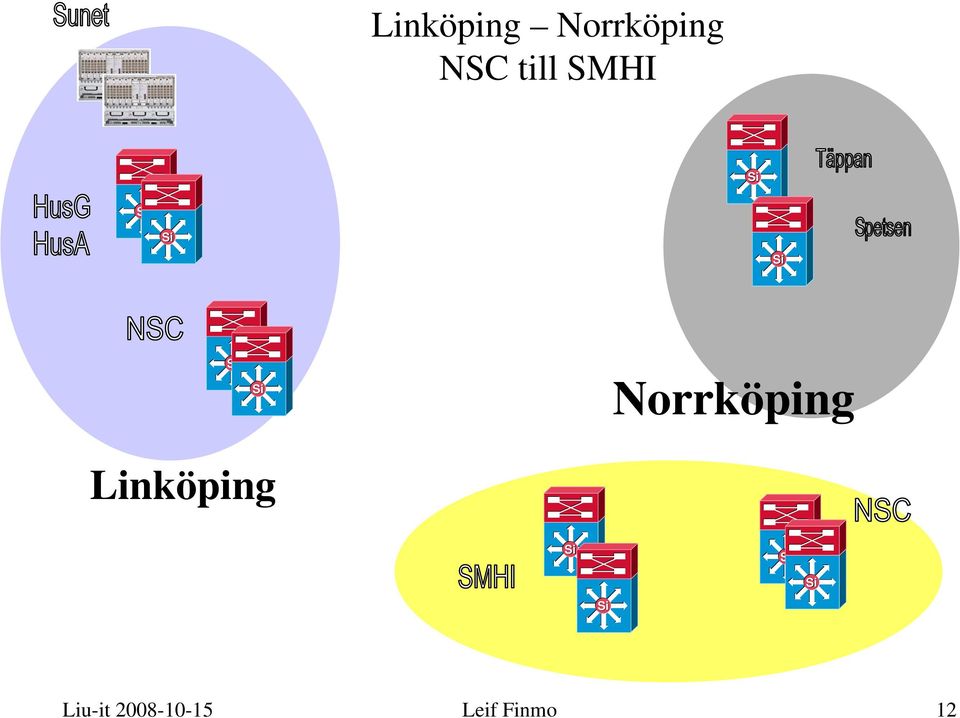

12 Linköping Norrköping NSC till SMHI Norrköping Linköping Liu-it Leif Finmo 12

13 Linköping Norrköping hur det ser ut idag -2 stycken fiberförbindelser - 2 stycken 155 Mbit SDH Liu-it Leif Finmo 13

14 Linköping Norrköping CWDM 8 våglängder ( nm) Fiber Par Fiber Par GE Fiber Par Fiber Par Liu-it Leif Finmo 14

15 NSC-SMHI Linköping Norrköping 1GE 1GE Liu-it Leif Finmo 15

16 CWDM Linköping Norrköping Fiber Par Fiber Par X 1GE Transpoder Mux 4 x 1G Transpoder Mux 4 x 1G NSC SMHI en kombination av Våglängd och TDM TDM tidsmultiplexering Liu-it Leif Finmo 16

17 Fredhell T640 Linköping Norrköping CWDM till SMHI Peering med Sunet Fiber Par Fiber Par Linköping Transpoder 4 x 1G Transpoder Mux 4 x 1G Norrköping Liu-it Leif Finmo 17

18 Liu-it Datorhallar i skilda huskroppar Datorhall Ahus Datorhall Bhus Liu-it Leif Finmo 18

19 Switch must be in off "O" position to Install/Remove power supply. Fastener must be fully enaged prior to operating power supply. Switch must be in off "O" position to Install/Remove power supply. Fastener must be fully enaged prior to operating power supply. 50/60 Hz FAN STATUS 1 Catalyst 4506 INPUT OK FAN OK O UTPUT FAIL 1000AC INPUT V~ 16 A 50/60 Hz INPUT OK FAN OK OUTPUT FAIL 2800ACV WS-X4515 S UPE RV ISOR ENGINE I V STATUS W S- X4548- GB -RJ45V 21 MA X 15.4W/PORT STA TUS W S-X 4548-GB -RJ45V 21 UPLINK 1 UP LI NK 2 LI NK ACTIVE LI NK ACTIV E ACTIVE UTILIZATI ON CONSOLE 10/100 MGT 1% 100% EJE CT LINK FLASH RESE T MAX 15.4W/PO RT INPUT O K FAN OK OUTPUT FAIL STATUS P ORT 10 /100/1000 B ASE T IN- LINE POW ER PO RT 10/100/1 000 BA SE T IN-LINE P OWE R MULT I- SPE ED GIGABIT ETHE RNET SW ITCHING MODULE MULTI-S PE ED GIGA BIT E THERNET S WIT CHING MODULE Switch must be in off "O" position to Install/Remove power supply. Fastener must be fully enaged prior to operating power supply. FAN STATUS 1 Catalyst AC INPUT OK FAN OK OUTPUT FAIL 2800ACV 50/60 Hz Switch must be in off "O" position to Install/Remove power supply. Fastener must be fully enaged prior to operating power supply. INPUT WS-X4515 SUPERVISOR ENGINE IV STATUS UPLINK 1 UPLINK 2 LINK ACTIVE LINK AC TIVE ACTIVE UTILIZATION CONSOLE 10/100 MGT 1% 100% EJECT L INK FLASH RESET W S-X G B-RJ4 5V MA X 15.4W /PORT W S- X GB- RJ4 5V 4 8- PO RT 10 /10 0/ BASE T IN- LINE PO WER MA X 15.4W /PORT PO RT 10/ 10 0/ BASE T IN-L INE PO WER MULTI- SPEED GIG ABI T ETHERNET SW ITCHING MO DUL E MULTI- SPEED G IGABIT ETHERNET SWI TC HING MO DULE STATUS STATUS Routers Liu-it Liunet-core INPUT V~ 12-5 A V~ 16 A 50/60 Hz INPUT V~ 12-5 A - 1 st Catalyst st Catalyst 4506 Liu-it Leif Finmo 19

20 Pågående projekt större Utbyggnad av Radiolan bättre täckning (fler accesspunkter) Utbyte av routerna i datorhallarna Cisco Virtual Switching System Bättre kappacitet m.m Liu-it Leif Finmo 20

21 Frågor? Liu-it Leif Finmo 21

22 Mera Bilder Liu-it Leif Finmo 22

23 CN4200 DWDM upp till 10G/OTU2 1G Interface Aggregera valfri 1G över 10G med cross-connect (upp till 8x1G per 10G) Liu-it Leif Finmo 23
