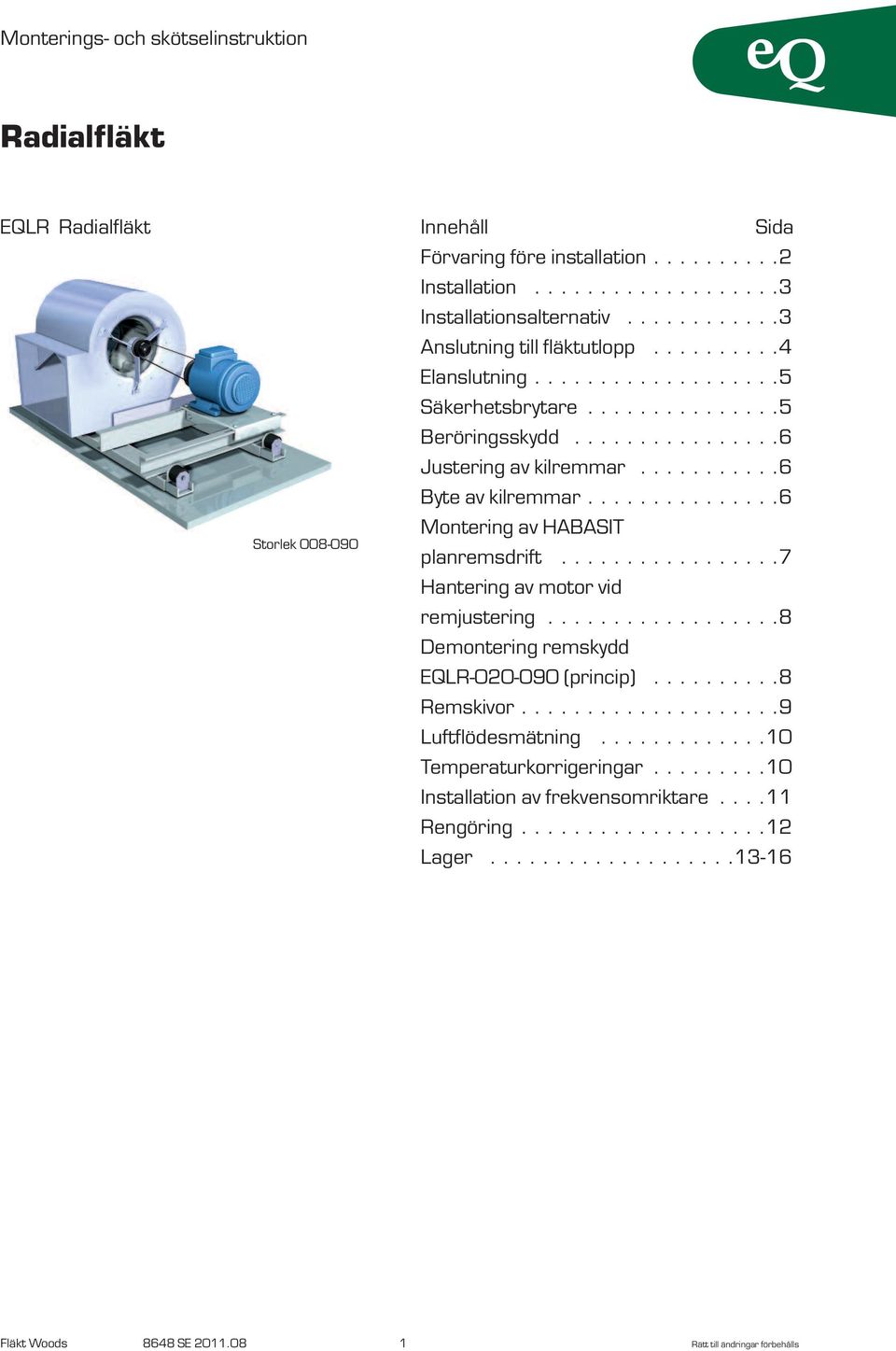

1 EQLR Innehåll Sida Förvaring före installation Installation Installationsalternativ Anslutning till fläktutlopp Elanslutning Säkerhetsbrytare Beröringsskydd Justering av kilremmar Byte av kilremmar Storlek Montering av HABASIT planremsdrift Hantering av motor vid remjustering Demontering remskydd EQLR (princip) Remskivor Luftflödesmätning Temperaturkorrigeringar Installation av frekvensomriktare Rengöring Lager Fläkt Woods 8648 SE Rätt till ändringar förbehålls

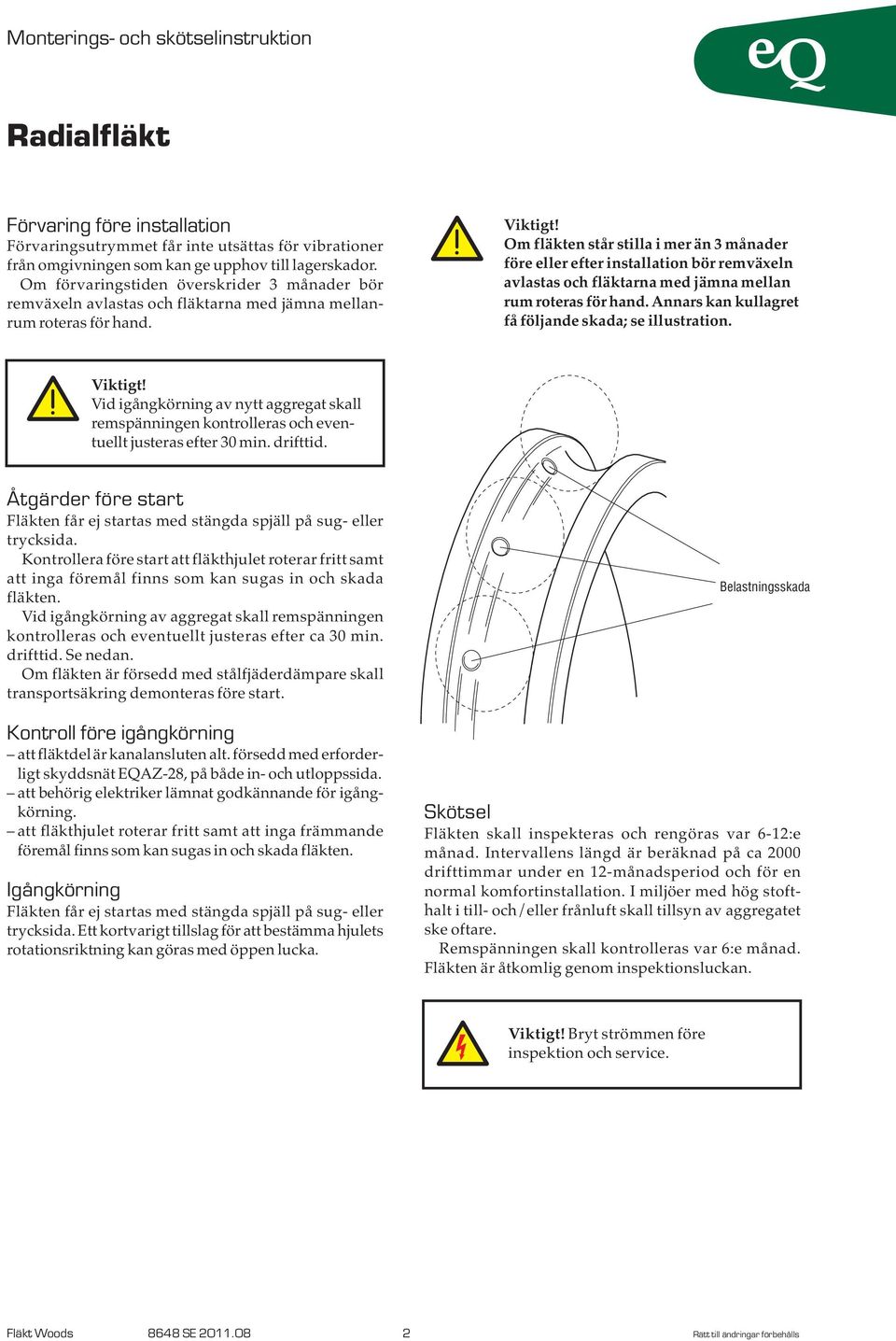

2 Förvaring före installation Förvaringsutrymmet får inte utsättas för vibrationer från omgivningen som kan ge upphov till lagerskador. Om förvaringstiden överskrider 3 månader bör remväxeln avlastas och fläktarna med jämna mellanrum roteras för hand. Viktigt! Om fläkten står stilla i mer än 3 månader före eller efter installation bör remväxeln avlastas och fläktarna med jämna mellan rum roteras för hand. Annars kan kullagret få följande skada; se illustration. Viktigt! Vid igångkörning av nytt aggregat skall remspänningen kontrolleras och eventuellt justeras efter 30 min. drifttid. Åtgärder före start Fläkten får ej startas med stängda spjäll på sug- eller trycksida. Kontrollera före start att fläkthjulet roterar fritt samt att inga föremål finns som kan sugas in och skada fläkten. Vid igångkörning av aggregat skall remspänningen kontrolleras och eventuellt justeras efter ca 30 min. drifttid. Se nedan. Om fläkten är försedd med stålfjäderdämpare skall transportsäkring demonteras före start. Kontroll före igångkörning att fläktdel är kanalansluten alt. försedd med erforderligt skyddsnät EQAZ-28, på både in- och utloppssida. att behörig elektriker lämnat godkännande för igångkörning. att fläkthjulet roterar fritt samt att inga främmande föremål finns som kan sugas in och skada fläkten. Igångkörning Fläkten får ej startas med stängda spjäll på sug- eller trycksida. Ett kortvarigt tillslag för att bestämma hjulets rotationsriktning kan göras med öppen lucka. Belastningsskada Skötsel Fläkten skall inspekteras och rengöras var 6-12:e månad. Intervallens längd är beräknad på ca 2000 drifttimmar under en 12-månadsperiod och för en normal komfortinstallation. I miljöer med hög stofthalt i till- och/eller frånluft skall tillsyn av aggregatet ske oftare. Remspänningen skall kontrolleras var 6:e månad. Fläkten är åtkomlig genom inspektionsluckan. Viktigt! Bryt strömmen före inspektion och service. Fläkt Woods 8648 SE Rätt till ändringar förbehålls

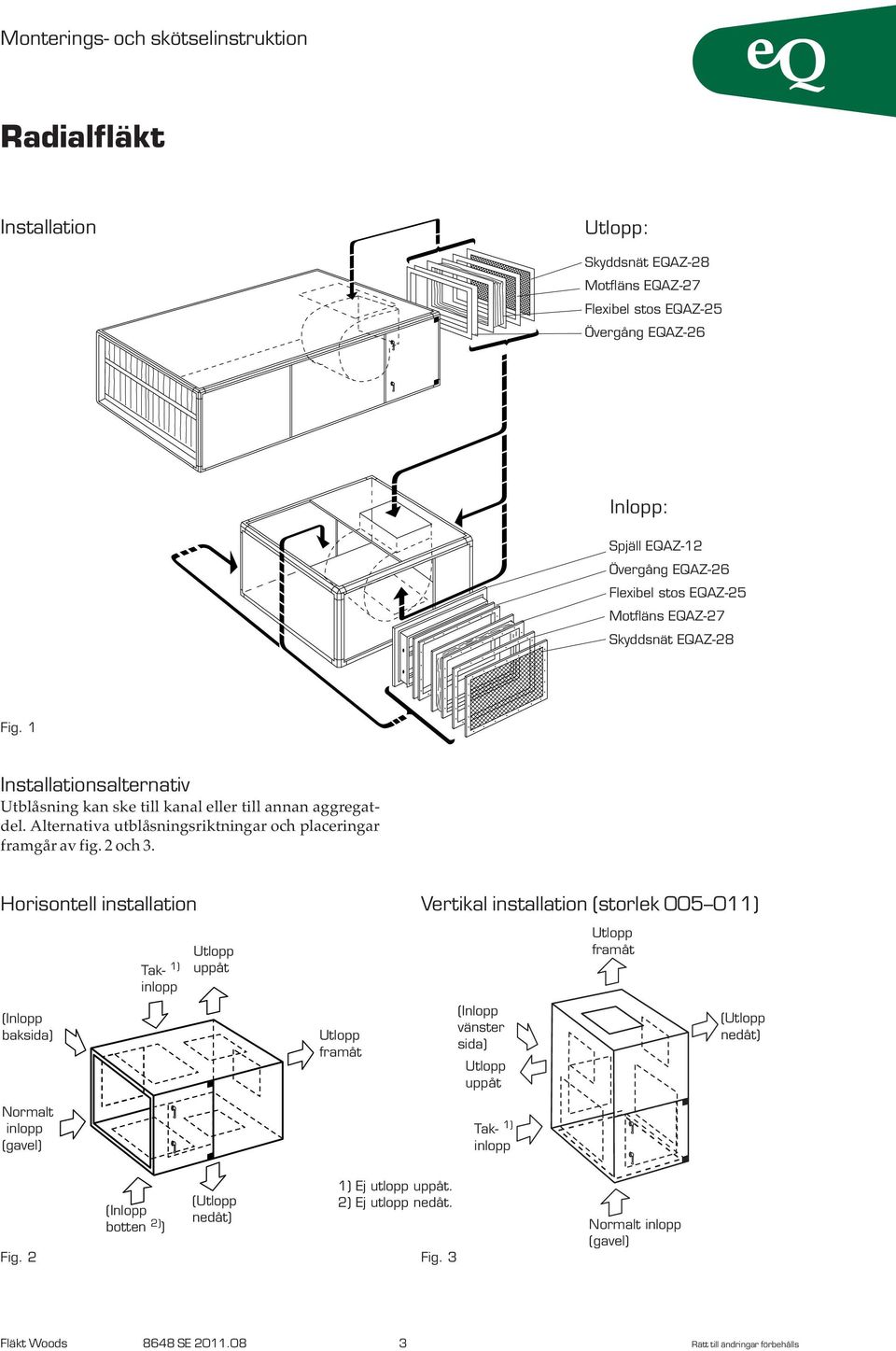

3 Installation Utlopp: Skyddsnät EQAZ-28 Motfläns EQAZ-27 Flexibel stos EQAZ-25 Övergång EQAZ-26 Inlopp: Spjäll EQAZ-12 Övergång EQAZ-26 Flexibel stos EQAZ-25 Motfläns EQAZ-27 Skyddsnät EQAZ-28 Fig. 1 Installationsalternativ Utblåsning kan ske till kanal eller till annan aggregatdel. Alternativa utblåsningsriktningar och placeringar framgår av fig. 2 och 3. Horisontell installation (Inlopp baksida) Normalt inlopp (gavel) Tak- 1) inlopp Utlopp uppåt Utlopp framåt Vertikal installation (storlek ) (Inlopp vänster sida) Utlopp uppåt Tak- 1) inlopp Utlopp framåt (Utlopp nedåt) Fig. 2 (Inlopp botten 2) ) (Utlopp nedåt) 1) Ej utlopp uppåt. 2) Ej utlopp nedåt. Fig. 3 Normalt inlopp (gavel) Fläkt Woods 8648 SE Rätt till ändringar förbehålls

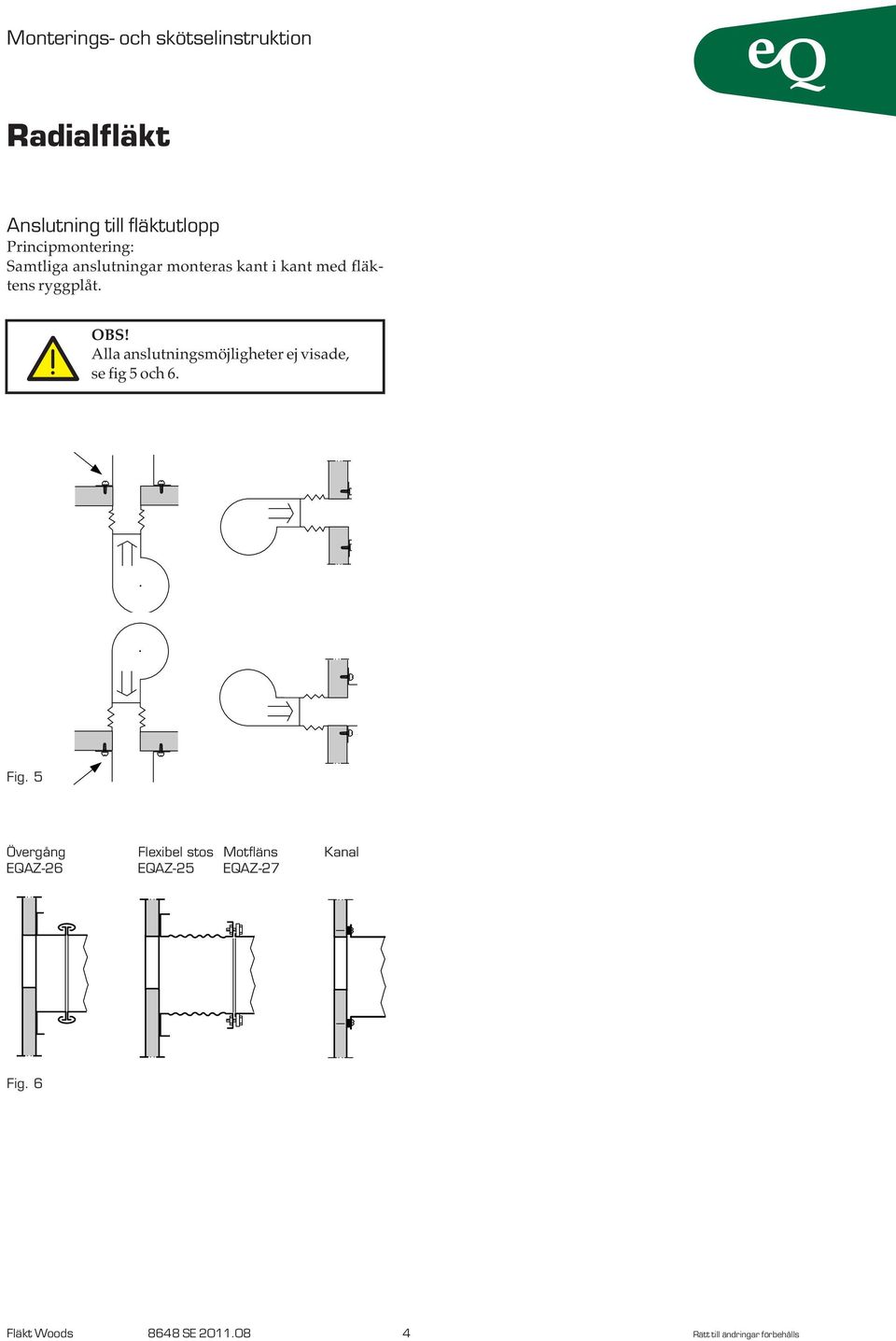

4 Anslutning till fläktutlopp Principmontering: Samtliga anslutningar monteras kant i kant med fläktens ryggplåt. OBS! Alla anslutningsmöjligheter ej visade, se fig 5 och 6. Fig. 5 Övergång Flexibel stos Motfläns Kanal EQAZ-26 EQAZ-25 EQAZ-27 Fig. 6 Fläkt Woods 8648 SE Rätt till ändringar förbehålls

5 Elanslutning Dubbelvåningsaggregat Elanslutning skall utföras av behörig elektriker. Kabeln skall vara gummiisolerad och får ej dras genom inspektionsdörren. Tillse att en kabellängd av ca 1,2 m finns innanför höljet för EQLR-005 till 032, så att fläkten kan dras ut vid tillsyn. Se fig. 9. Hål för kabelgenomföring borras t. ex. med hålsåg på lämpligt ställe i höljet. Förskruvning för kabeln kan lämpligen utföras enligt fig. 8. ca 1,2 m Fig. 9b Fig. 7 Fig. 8 Fig. 9c. Fläkt överst, storlek Säkerhetsbrytare Fläkten skall vara försedd med en säkerhetsbrytare, t. ex. APAC. Före arbeten med fläkten skall den stängas av, och säkerhetsbrytaren skall sättas i läge av eller 0. Säkerhetsbrytaren bör placeras så att fläktenheten kan dras ut utan att elanslutningarna måste demonteras. Säkerhetsbrytaren får ej användas som arbetsbrytare. Viktigt! Iakttag försiktighet så att filterpåsarna ej skadas vid eventuell ut- och inmontering av filterkassetterna. Fig. 9d. Fläkt underst, storlek Envåningsaggregat Fig. 9e. Fläkt med sidopanel, storlek Fig. 9a = Lämpligt område för kabelgenomföring utan att förhindra utdragning av fläkt, se fig. 9a f. Fig. 9f. Vertikalt aggregat, storlek Fläkt Woods 8648 SE Rätt till ändringar förbehålls

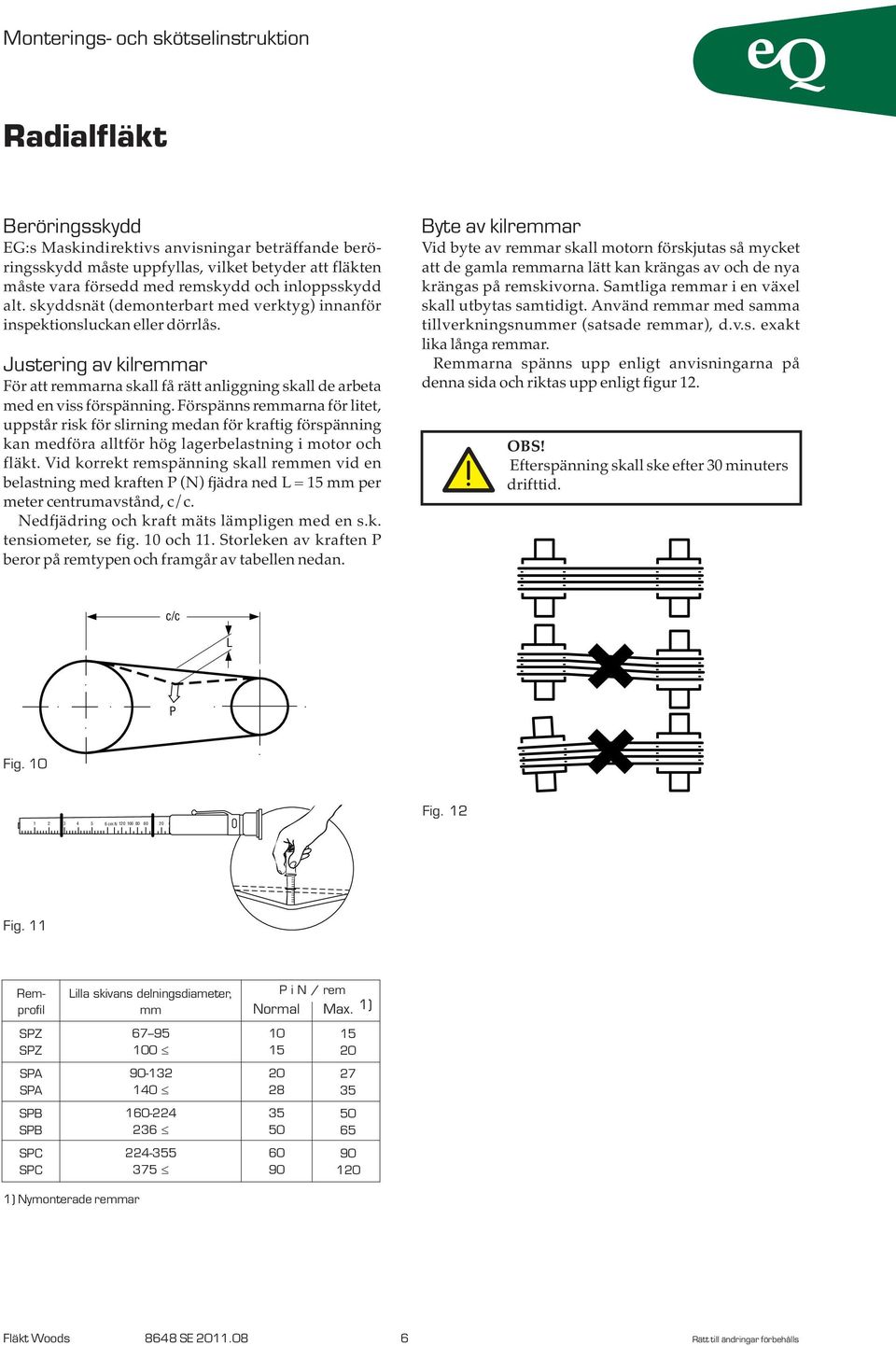

6 Beröringsskydd EG:s Maskindirektivs anvisningar beträffande beröringsskydd måste uppfyllas, vilket betyder att fläkten måste vara försedd med remskydd och inloppsskydd alt. skyddsnät (demonterbart med verktyg) innanför inspektionsluckan eller dörrlås. Justering av kilremmar För att remmarna skall få rätt anliggning skall de arbeta med en viss förspänning. Förspänns remmarna för litet, uppstår risk för slirning medan för kraftig förspänning kan medföra alltför hög lagerbelastning i motor och fläkt. Vid korrekt remspänning skall remmen vid en belastning med kraften P (N) fjädra ned L = 15 mm per meter centrumavstånd, c/c. Nedfjädring och kraft mäts lämpligen med en s.k. tensiometer, se fig. 10 och 11. Storleken av kraften P beror på remtypen och framgår av tabellen nedan. Byte av kilremmar Vid byte av remmar skall motorn förskjutas så mycket att de gamla remmarna lätt kan krängas av och de nya krängas på remskivorna. Samtliga remmar i en växel skall utbytas samtidigt. Använd remmar med samma tillverkningsnummer (satsade remmar), d.v.s. exakt lika långa remmar. Remmarna spänns upp enligt anvisningarna på denna sida och riktas upp enligt figur 12. OBS! Efterspänning skall ske efter 30 minuters drifttid. c/c L P Fig cm N Fig. 12 Fig. 11 Remprofil SPZ SPZ SPA SPA SPB SPB SPC SPC Lilla skivans delningsdiameter, mm P i N / rem Normal Max. 1) ) Nymonterade remmar Fläkt Woods 8648 SE Rätt till ändringar förbehålls

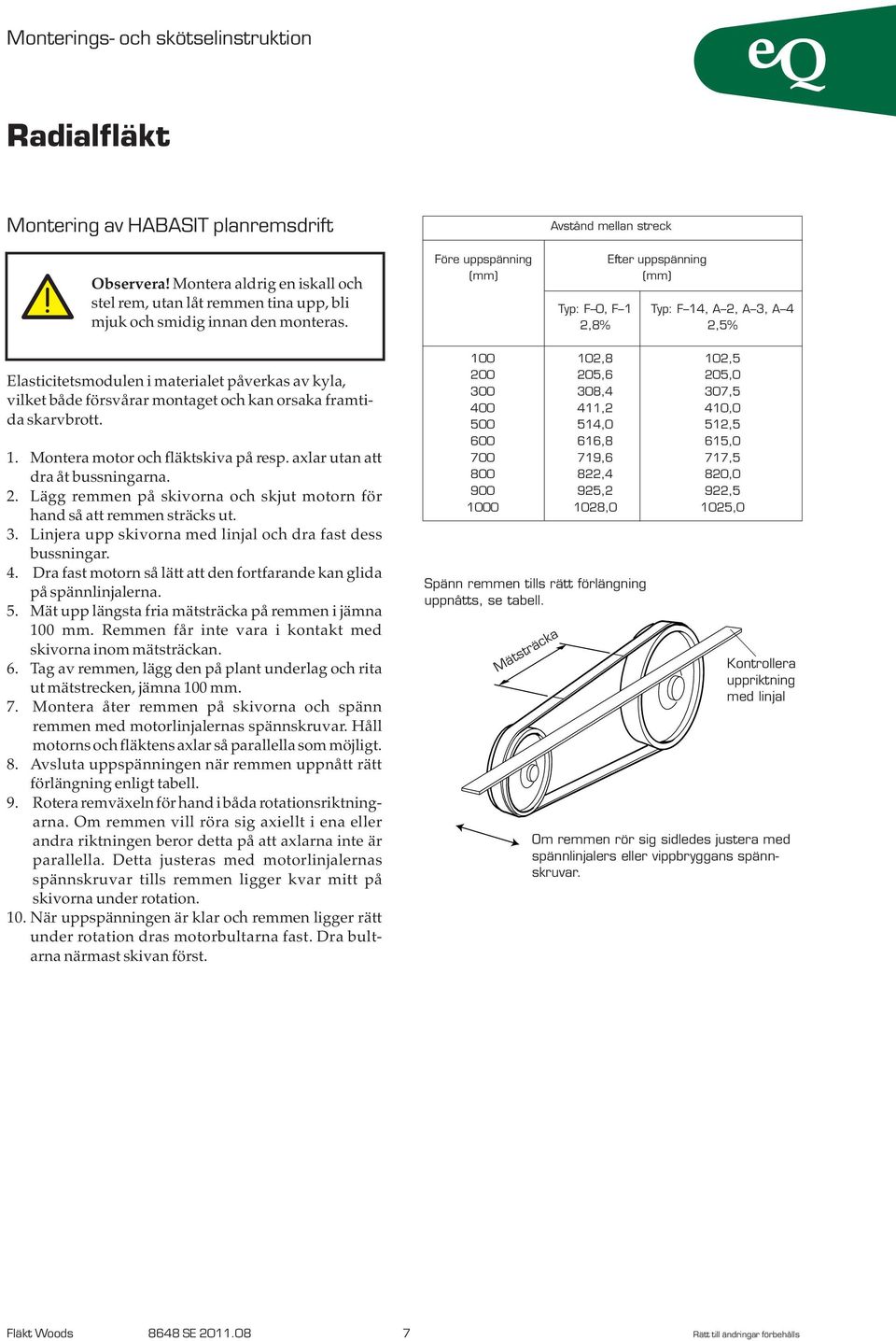

7 Montering av HABASIT planremsdrift Avstånd mellan streck Observera! Montera aldrig en iskall och stel rem, utan låt remmen tina upp, bli mjuk och smidig innan den monteras. Före uppspänning (mm) Efter uppspänning (mm) Typ: F 0, F 1 Typ: F 14, A 2, A 3, A 4 2,8% 2,5% Elasticitetsmodulen i materialet påverkas av kyla, vilket både försvårar montaget och kan orsaka framtida skarvbrott. 1. Montera motor och fläktskiva på resp. axlar utan att dra åt bussningarna. 2. Lägg remmen på skivorna och skjut motorn för hand så att remmen sträcks ut. 3. Linjera upp skivorna med linjal och dra fast dess bussningar. 4. Dra fast motorn så lätt att den fortfarande kan glida på spännlinjalerna. 5. Mät upp längsta fria mätsträcka på remmen i jämna 100 mm. Remmen får inte vara i kontakt med skivorna inom mätsträckan. 6. Tag av remmen, lägg den på plant underlag och rita ut mätstrecken, jämna 100 mm. 7. Montera åter remmen på skivorna och spänn remmen med motorlinjalernas spännskruvar. Håll motorns och fläktens axlar så parallella som möjligt. 8. Avsluta uppspänningen när remmen uppnått rätt förlängning enligt tabell. 9. Rotera remväxeln för hand i båda rotationsriktningarna. Om remmen vill röra sig axiellt i ena eller andra riktningen beror detta på att axlarna inte är parallella. Detta justeras med motorlinjalernas spännskruvar tills remmen ligger kvar mitt på skivorna under rotation. 10. När uppspänningen är klar och remmen ligger rätt under rotation dras motorbultarna fast. Dra bultarna närmast skivan först ,8 102, ,6 205, ,4 307, ,2 410, ,0 512, ,8 615, ,6 717, ,4 820, ,2 922, ,0 1025,0 Spänn remmen tills rätt förlängning uppnåtts, se tabell. Mätsträcka Kontrollera uppriktning med linjal Om remmen rör sig sidledes justera med spännlinjalers eller vippbryggans spännskruvar. Fläkt Woods 8648 SE Rätt till ändringar förbehålls

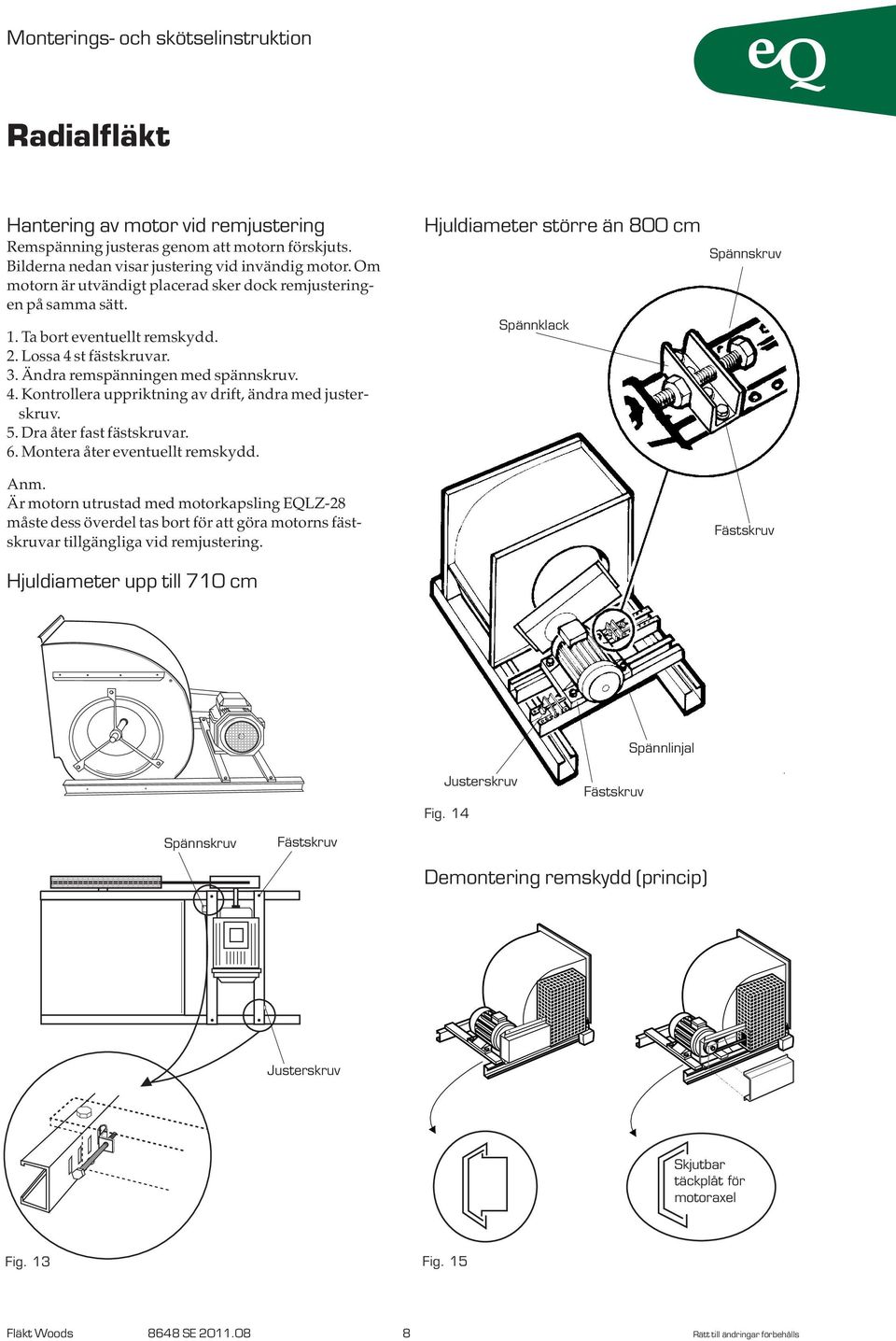

8 Hantering av motor vid remjustering Remspänning justeras genom att motorn förskjuts. Bilderna nedan visar justering vid invändig motor. Om motorn är utvändigt placerad sker dock remjusteringen på samma sätt. 1. Ta bort eventuellt remskydd. 2. Lossa 4 st fästskruvar. 3. Ändra remspänningen med spännskruv. 4. Kontrollera uppriktning av drift, ändra med justerskruv. 5. Dra åter fast fästskruvar. 6. Montera åter eventuellt remskydd. Anm. Är motorn utrustad med motorkapsling EQLZ-28 måste dess överdel tas bort för att göra motorns fästskruvar tillgängliga vid remjustering. Hjuldiameter upp till 710 cm Hjuldiameter större än 800 cm Spännklack Spännskruv Fästskruv Spännlinjal Justerskruv Fig. 14 Fästskruv Spännskruv Fästskruv Demontering remskydd (princip) Justerskruv Skjutbar täckplåt för motoraxel Fig. 13 Fig. 15 Fläkt Woods 8648 SE Rätt till ändringar förbehålls

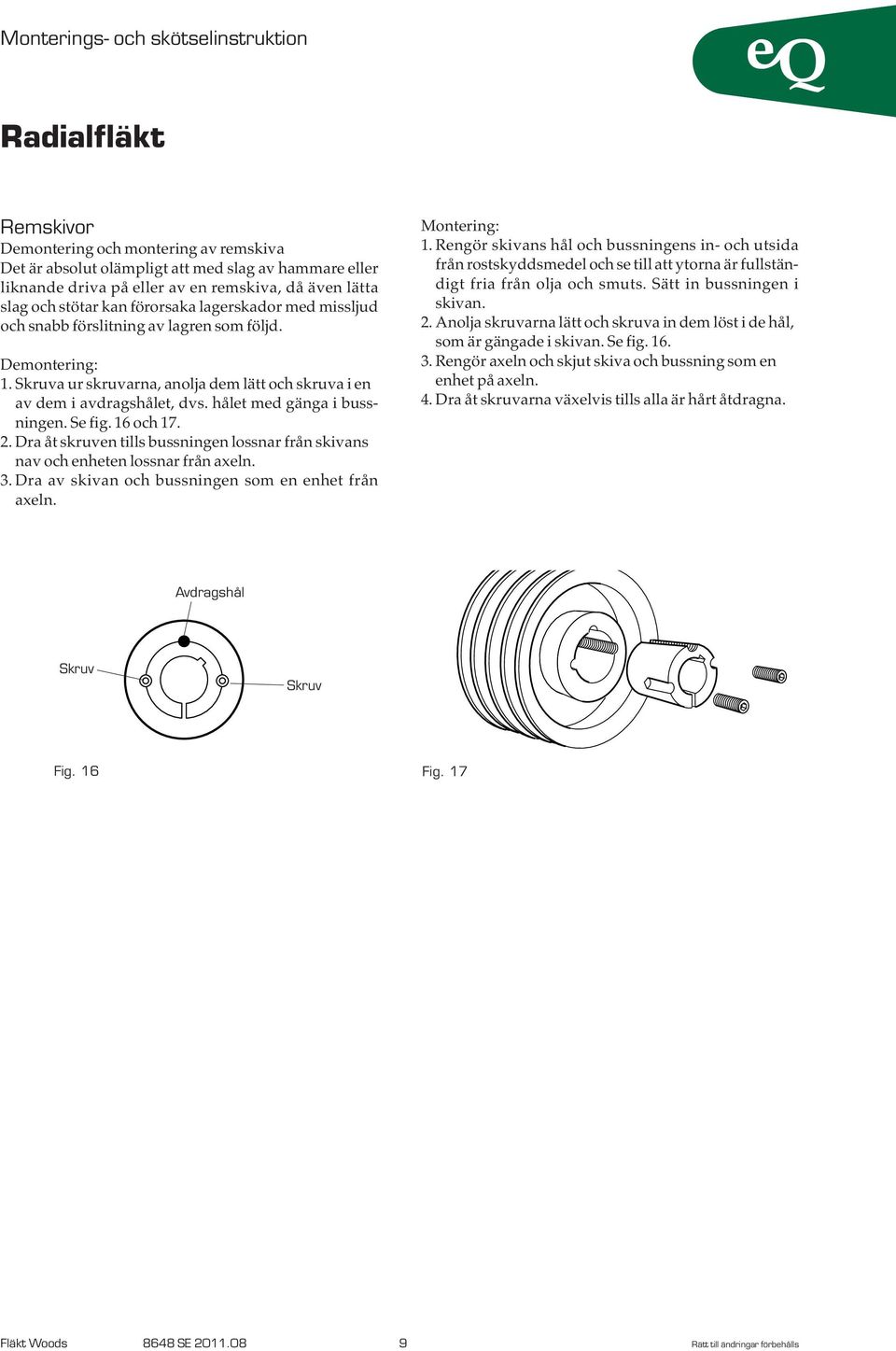

9 Remskivor Demontering och montering av remskiva Det är absolut olämpligt att med slag av hammare eller liknande driva på eller av en remskiva, då även lätta slag och stötar kan förorsaka lagerskador med missljud och snabb förslitning av lagren som följd. Demontering: 1. Skruva ur skruvarna, anolja dem lätt och skruva i en av dem i avdragshålet, dvs. hålet med gänga i bussningen. Se fig. 16 och Dra åt skruven tills bussningen lossnar från skivans nav och enheten lossnar från axeln. 3. Dra av skivan och bussningen som en enhet från axeln. Montering: 1. Rengör skivans hål och bussningens in- och utsida från rostskyddsmedel och se till att ytorna är fullständigt fria från olja och smuts. Sätt in bussningen i skivan. 2. Anolja skruvarna lätt och skruva in dem löst i de hål, som är gängade i skivan. Se fig Rengör axeln och skjut skiva och bussning som en enhet på axeln. 4. Dra åt skruvarna växelvis tills alla är hårt åtdragna. Avdragshål Skruv Skruv Fig. 16 Fig. 17 Fläkt Woods 8648 SE Rätt till ändringar förbehålls

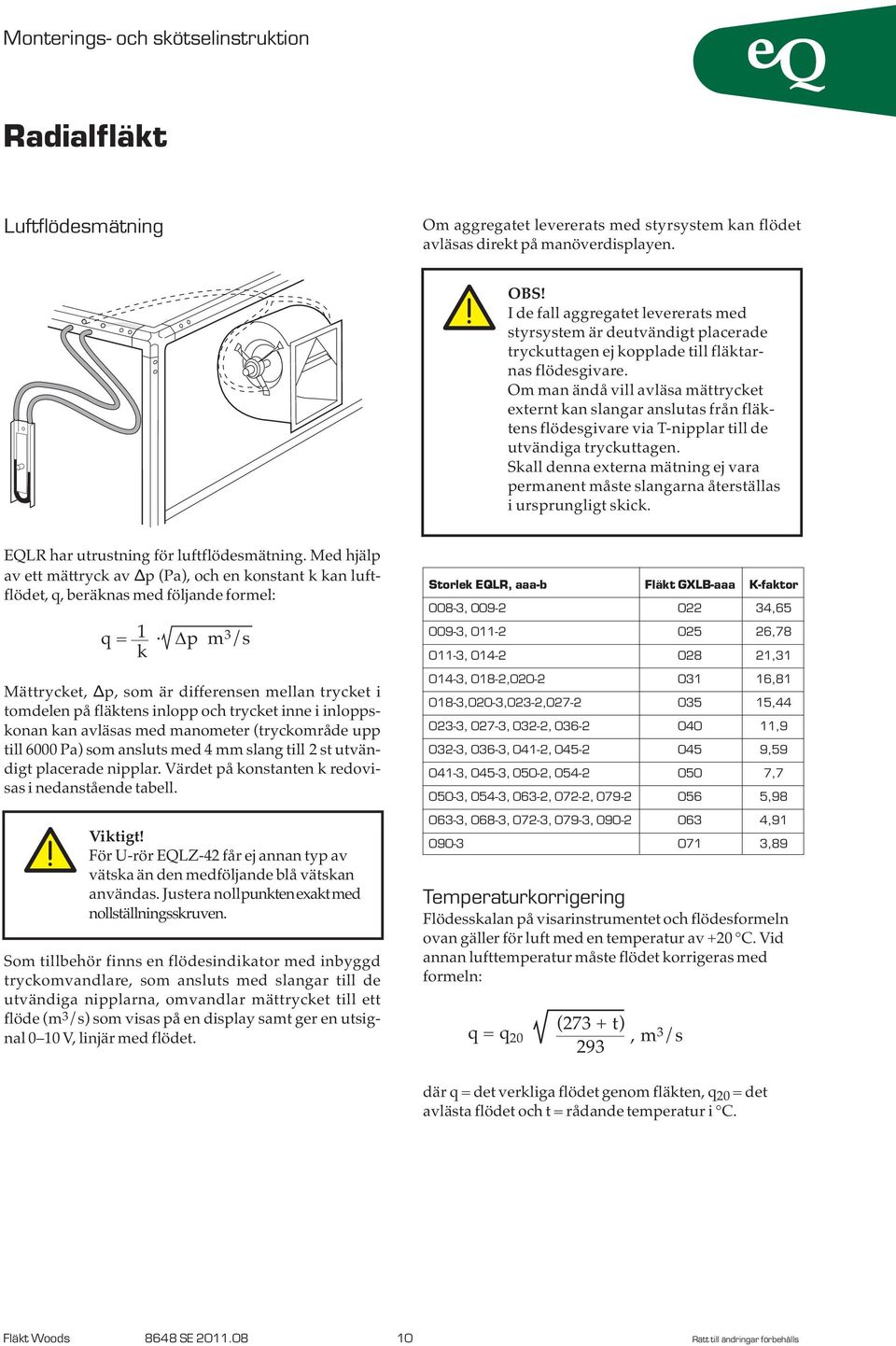

10 Luftflödesmätning Om aggregatet levererats med styrsystem kan flödet avläsas direkt på manöverdisplayen. OBS! I de fall aggregatet levererats med styrsystem är deutvändigt placerade tryckuttagen ej kopplade till fläktarnas flödesgivare. Om man ändå vill avläsa mättrycket externt kan slangar anslutas från fläktens flödesgivare via T-nipplar till de utvändiga tryckuttagen. Skall denna externa mätning ej vara permanent måste slangarna återställas i ursprungligt skick. EQLR har utrustning för luftflödesmätning. Med hjälp av ett mättryck av Δp (Pa), och en konstant k kan luftflödet, q, beräknas med följande formel: q = 1 p m 3 /s k Mättrycket, Δp, som är differensen mellan trycket i tomdelen på fläktens inlopp och trycket inne i inloppskonan kan avläsas med manometer (tryckområde upp till 6000 Pa) som ansluts med 4 mm slang till 2 st utvändigt placerade nipplar. Värdet på konstanten k redovisas i nedanstående tabell. Viktigt! För U-rör EQLZ-42 får ej annan typ av vätska än den medföljande blå vätskan användas. Justera nollpunktenexaktmed nollställningsskruven. Som tillbehör finns en flödesindikator med inbyggd tryckomvandlare, som ansluts med slangar till de utvändiga nipplarna, omvandlar mättrycket till ett flöde (m 3 /s) som visas på en display samt ger en utsignal 0 10 V, linjär med flödet. Storlek EQLR, aaa-b Fläkt GXLB-aaa K-faktor 008-3, , , , , , , 018-2, , ,020-3,023-2, , , 027-3, 032-2, , , 036-3, 041-2, , , 045-3, 050-2, , , 054-3, 063-2, 072-2, , , 068-3, 072-3, 079-3, , ,89 Temperaturkorrigering Flödesskalan på visarinstrumentet och flödesformeln ovan gäller för luft med en temperatur av +20 C. Vid annan lufttemperatur måste flödet korrigeras med formeln: q = q 20 (273 + t) 293, m 3 /s där q = det verkliga flödet genom fläkten, q 20 = det avlästa flödet och t = rådande temperatur i C. Fläkt Woods 8648 SE Rätt till ändringar förbehålls

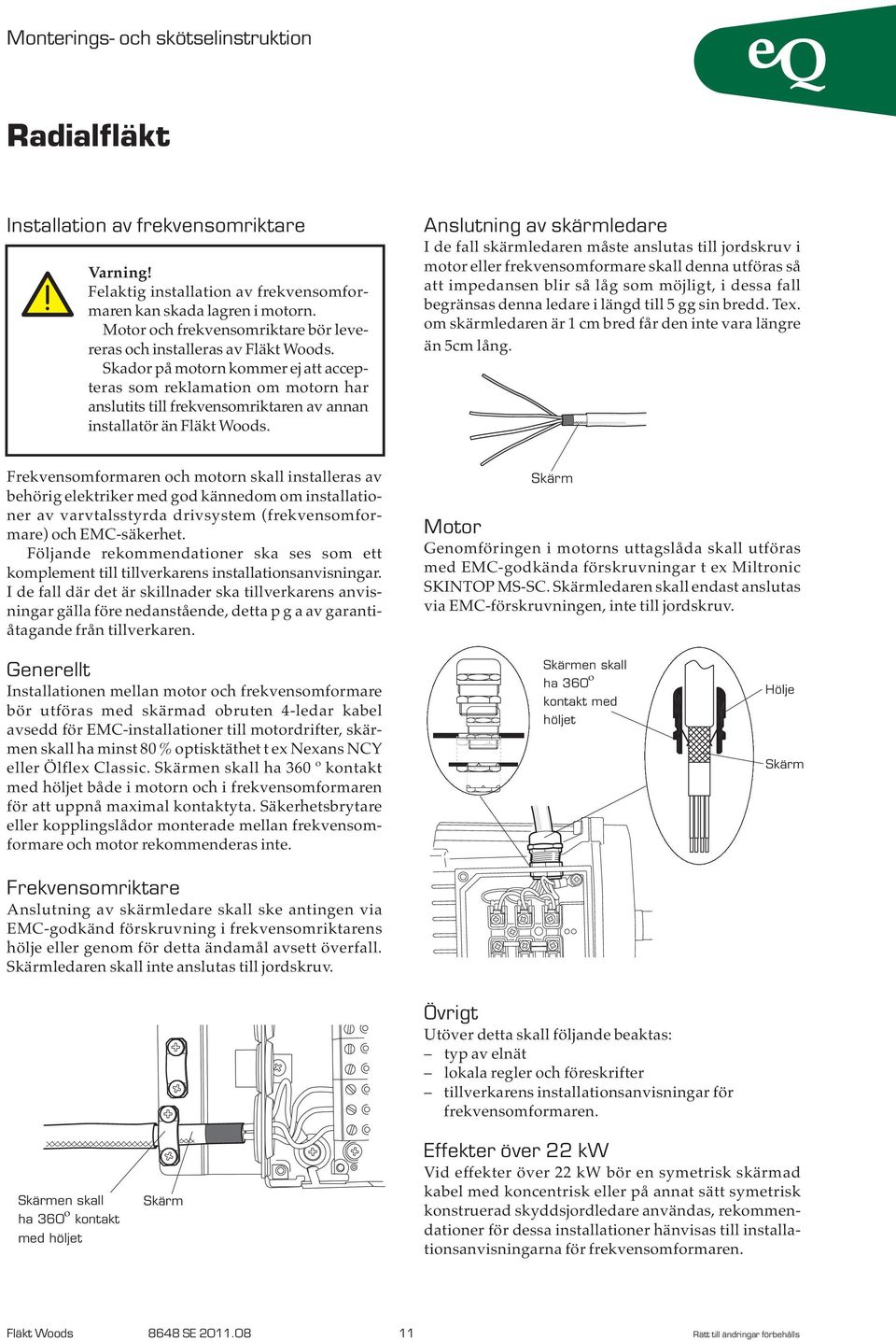

11 Installation av frekvensomriktare Varning! Felaktig installation av frekvensomformaren kan skada lagren i motorn. Motor och frekvensomriktare bör levereras och installeras av Fläkt Woods. Skador på motorn kommer ej att accepteras som reklamation om motorn har anslutits till frekvensomriktaren av annan installatör än Fläkt Woods. Anslutning av skärmledare I de fall skärmledaren måste anslutas till jordskruv i motor eller frekvensomformare skall denna utföras så att impedansen blir så låg som möjligt, i dessa fall begränsas denna ledare i längd till 5 gg sin bredd. Tex. om skärmledaren är 1 cm bred får den inte vara längre än 5cm lång. Frekvensomformaren och motorn skall installeras av behörig elektriker med god kännedom om installationer av varvtalsstyrda drivsystem (frekvensomformare) och EMC-säkerhet. Följande rekommendationer ska ses som ett komplement till tillverkarens installationsanvisningar. I de fall där det är skillnader ska tillverkarens anvisningar gälla före nedanstående, detta p g a av garantiåtagande från tillverkaren. Skärm Motor Genomföringen i motorns uttagslåda skall utföras med EMC-godkända förskruvningar t ex Miltronic SKINTOP MS-SC. Skärmledaren skall endast anslutas via EMC-förskruvningen, inte till jordskruv. Generellt Installationen mellan motor och frekvensomformare bör utföras med skärmad obruten 4-ledar kabel avsedd för EMC-installationer till motordrifter, skärmen skall ha minst 80 % optisktäthet t ex Nexans NCY eller Ölflex Classic. Skärmen skall ha 360 º kontakt med höljet både i motorn och i frekvensomformaren för att uppnå maximal kontaktyta. Säkerhetsbrytare eller kopplingslådor monterade mellan frekvensomformare och motor rekommenderas inte. Skärmen skall ha 360º kontakt med höljet Hölje Skärm Frekvensomriktare Anslutning av skärmledare skall ske antingen via EMC-godkänd förskruvning i frekvensomriktarens hölje eller genom för detta ändamål avsett överfall. Skärmledaren skall inte anslutas till jordskruv. Övrigt Utöver detta skall följande beaktas: typ av elnät lokala regler och föreskrifter tillverkarens installationsanvisningar för frekvensomformaren. Skärmen skall ha 360º kontakt med höljet Skärm Effekter över 22 kw Vid effekter över 22 kw bör en symetrisk skärmad kabel med koncentrisk eller på annat sätt symetrisk konstruerad skyddsjordledare användas, rekommendationer för dessa installationer hänvisas till installationsanvisningarna för frekvensomformaren. Fläkt Woods 8648 SE Rätt till ändringar förbehålls

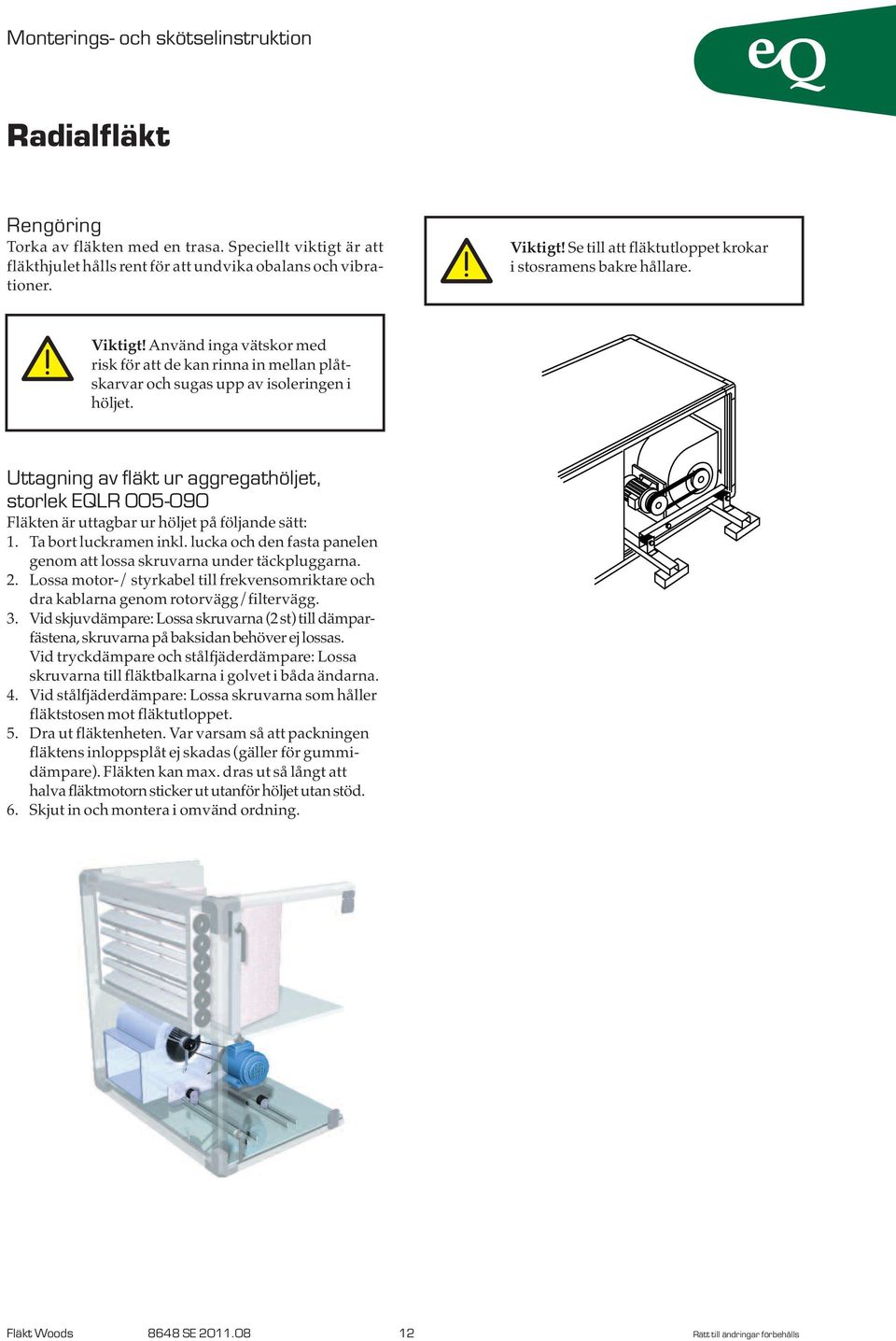

12 Rengöring Torka av fläkten med en trasa. Speciellt viktigt är att fläkthjulet hålls rent för att undvika obalans och vibrationer. Viktigt! Se till att fläktutloppet krokar i stosramens bakre hållare. Viktigt! Använd inga vätskor med risk för att de kan rinna in mellan plåtskarvar och sugas upp av isoleringen i höljet. Uttagning av fläkt ur aggregathöljet, storlek EQLR Fläkten är uttagbar ur höljet på följande sätt: 1. Ta bort luckramen inkl. lucka och den fasta panelen genom att lossa skruvarna under täckpluggarna. 2. Lossa motor-/ styrkabel till frekvensomriktare och dra kablarna genom rotorvägg/filtervägg. 3. Vid skjuvdämpare: Lossa skruvarna (2 st) till dämparfästena, skruvarna på baksidan behöver ej lossas. Vid tryckdämpare och stålfjäderdämpare: Lossa skruvarna till fläktbalkarna i golvet i båda ändarna. 4. Vid stålfjäderdämpare: Lossa skruvarna som håller fläktstosen mot fläktutloppet. 5. Dra ut fläktenheten. Var varsam så att packningen fläktens inloppsplåt ej skadas (gäller för gummidämpare). Fläkten kan max. dras ut så långt att halva fläktmotorn sticker ut utanför höljet utan stöd. 6. Skjut in och montera i omvänd ordning. Fläkt Woods 8648 SE Rätt till ändringar förbehålls

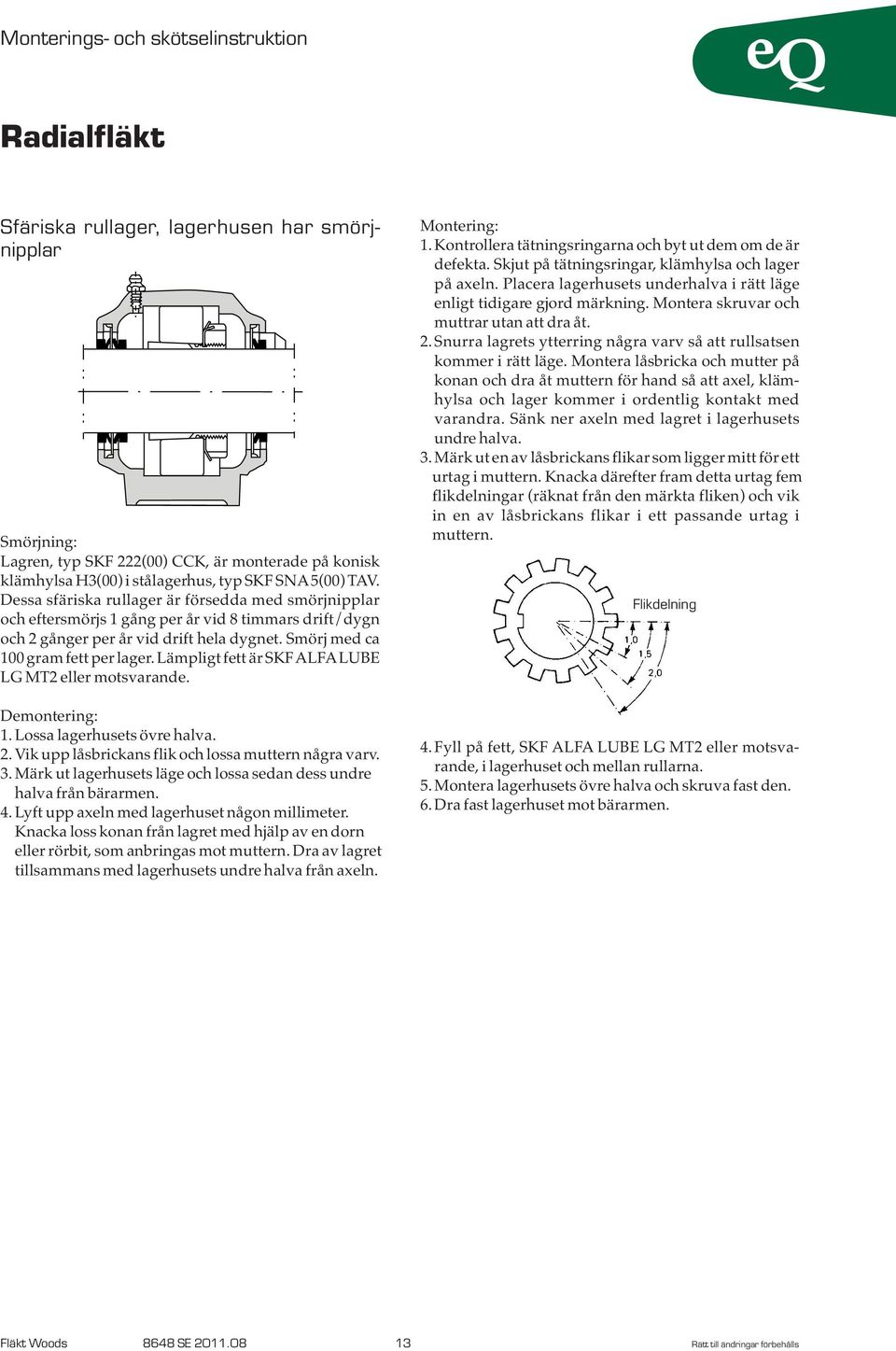

13 Sfäriska rullager, lagerhusen har smörjnipplar Smörjning: Lagren, typ SKF 222(00) CCK, är monterade på konisk klämhylsa H3(00) i stålagerhus, typ SKF SNA5(00) TAV. Dessa sfäriska rullager är försedda med smörjnipplar och eftersmörjs 1 gång per år vid 8 timmars drift/dygn och 2 gånger per år vid drift hela dygnet. Smörj med ca 100 gram fett per lager. Lämpligt fett är SKFALFALUBE LG MT2 eller motsvarande. Demontering: 1. Lossa lagerhusets övre halva. 2. Vik upp låsbrickans flik och lossa muttern några varv. 3. Märk ut lagerhusets läge och lossa sedan dess undre halva från bärarmen. 4. Lyft upp axeln med lagerhuset någon millimeter. Knacka loss konan från lagret med hjälp av en dorn eller rörbit, som anbringas mot muttern. Dra av lagret tillsammans med lagerhusets undre halva från axeln. Montering: 1. Kontrollera tätningsringarna och byt ut dem om de är defekta. Skjut på tätningsringar, klämhylsa och lager på axeln. Placera lagerhusets underhalva i rätt läge enligt tidigare gjord märkning. Montera skruvar och muttrar utan att dra åt. 2. Snurra lagrets ytterring några varv så att rullsatsen kommer i rätt läge. Montera låsbricka och mutter på konan och dra åt muttern för hand så att axel, klämhylsa och lager kommer i ordentlig kontakt med varandra. Sänk ner axeln med lagret i lagerhusets undre halva. 3. Märk ut en av låsbrickans flikar som ligger mitt för ett urtag i muttern. Knacka därefter fram detta urtag fem flikdelningar (räknat från den märkta fliken) och vik in en av låsbrickans flikar i ett passande urtag i muttern. Flikdelning 4. Fyll på fett, SKF ALFA LUBE LG MT2 eller motsvarande, i lagerhuset och mellan rullarna. 5. Montera lagerhusets övre halva och skruva fast den. 6. Dra fast lagerhuset mot bärarmen. Fläkt Woods 8648 SE Rätt till ändringar förbehålls

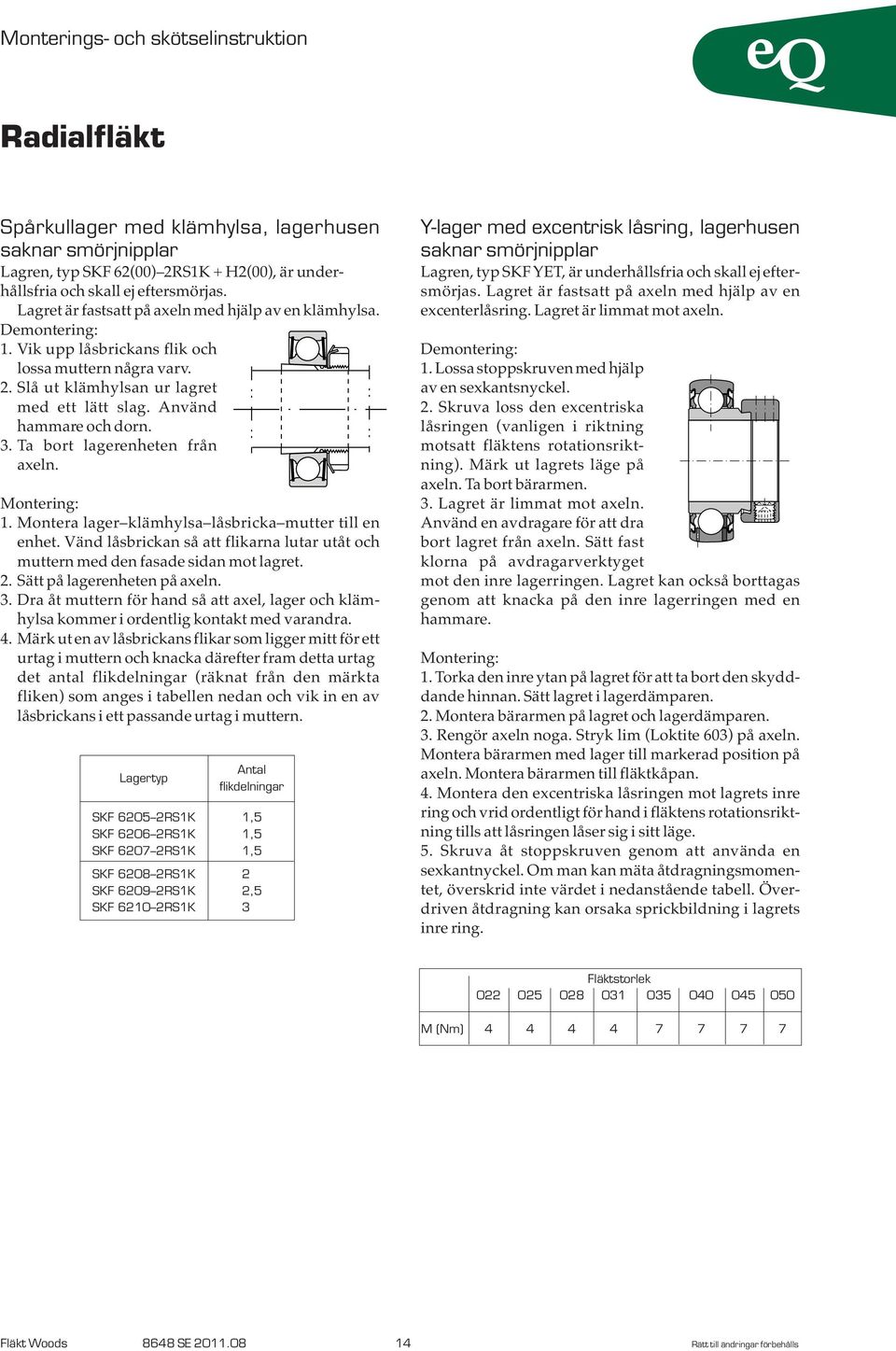

14 Spårkullager med klämhylsa, lagerhusen saknar smörjnipplar Lagren, typ SKF 62(00) 2RS1K + H2(00), är underhållsfria och skall ej eftersmörjas. Lagret är fastsatt på axeln med hjälp av en klämhylsa. Demontering: 1. Vik upp låsbrickans flik och lossa muttern några varv. 2. Slå ut klämhylsan ur lagret med ett lätt slag. Använd hammare och dorn. 3. Ta bort lagerenheten från axeln. Montering: 1. Montera lager klämhylsa låsbricka mutter till en enhet. Vänd låsbrickan så att flikarna lutar utåt och muttern med den fasade sidan mot lagret. 2. Sätt på lagerenheten på axeln. 3. Dra åt muttern för hand så att axel, lager och klämhylsa kommer i ordentlig kontakt med varandra. 4. Märk ut en av låsbrickans flikar som ligger mitt för ett urtag i muttern och knacka därefter fram detta urtag det antal flikdelningar (räknat från den märkta fliken) som anges i tabellen nedan och vik in en av låsbrickans i ett passande urtag i muttern. Lagertyp SKF RS1K SKF RS1K SKF RS1K SKF RS1K SKF RS1K SKF RS1K Antal flikdelningar 1,5 1,5 1,5 2 2,5 3 Y-lager med excentrisk låsring, lagerhusen saknar smörjnipplar Lagren, typ SKF YET, är underhållsfria och skall ej eftersmörjas. Lagret är fastsatt på axeln med hjälp av en excenterlåsring. Lagret är limmat mot axeln. Demontering: 1. Lossa stoppskruven med hjälp av en sexkantsnyckel. 2. Skruva loss den excentriska låsringen (vanligen i riktning motsatt fläktens rotationsriktning). Märk ut lagrets läge på axeln. Ta bort bärarmen. 3. Lagret är limmat mot axeln. Använd en avdragare för att dra bort lagret från axeln. Sätt fast klorna på avdragarverktyget mot den inre lagerringen. Lagret kan också borttagas genom att knacka på den inre lagerringen med en hammare. Montering: 1. Torka den inre ytan på lagret för att ta bort den skydddande hinnan. Sätt lagret i lagerdämparen. 2. Montera bärarmen på lagret och lagerdämparen. 3. Rengör axeln noga. Stryk lim (Loktite 603) på axeln. Montera bärarmen med lager till markerad position på axeln. Montera bärarmen till fläktkåpan. 4. Montera den excentriska låsringen mot lagrets inre ring och vrid ordentligt för hand i fläktens rotationsriktning tills att låsringen låser sig i sitt läge. 5. Skruva åt stoppskruven genom att använda en sexkantnyckel. Om man kan mäta åtdragningsmomentet, överskrid inte värdet i nedanstående tabell. Överdriven åtdragning kan orsaka sprickbildning i lagrets inre ring. Fläktstorlek M (Nm) Fläkt Woods 8648 SE Rätt till ändringar förbehålls

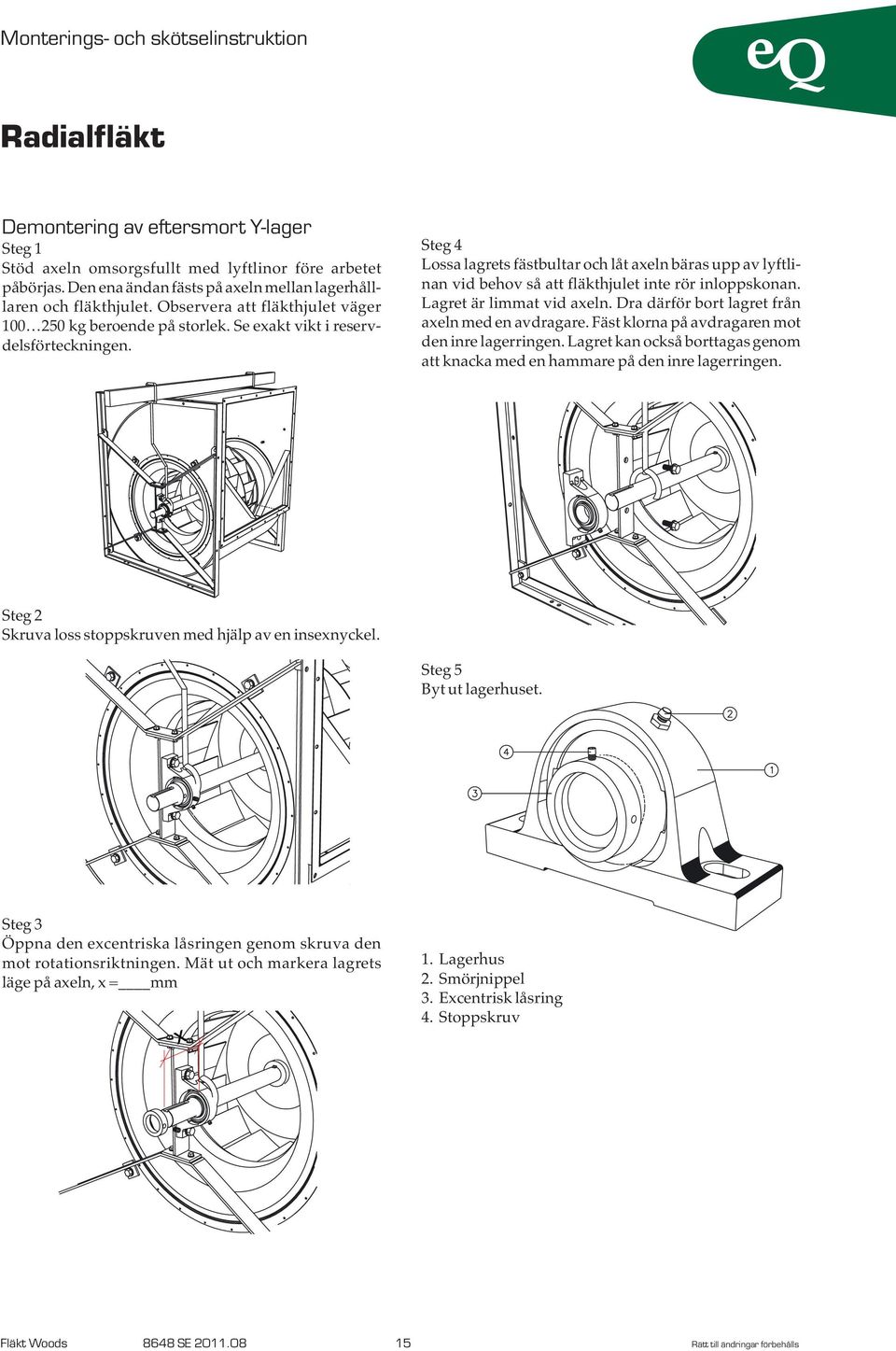

15 Demontering av eftersmort Y-lager Steg 1 Stöd axeln omsorgsfullt med lyftlinor före arbetet påbörjas. Den ena ändan fästs på axeln mellan lagerhålllaren och fläkthjulet. Observera att fläkthjulet väger kg beroende på storlek. Se exakt vikt i reservdelsförteckningen. Steg 4 Lossa lagrets fästbultar och låt axeln bäras upp av lyftlinan vid behov så att fläkthjulet inte rör inloppskonan. Lagret är limmat vid axeln. Dra därför bort lagret från axeln med en avdragare. Fäst klorna på avdragaren mot den inre lagerringen. Lagret kan också borttagas genom att knacka med en hammare på den inre lagerringen. Steg 2 Skruva loss stoppskruven med hjälp av en insexnyckel. Steg 5 Byt ut lagerhuset. Steg 3 Öppna den excentriska låsringen genom skruva den mot rotationsriktningen. Mät ut och markera lagrets läge på axeln, x = mm X 1. Lagerhus 2. Smörjnippel 3. Excentrisk låsring 4. Stoppskruv Fläkt Woods 8648 SE Rätt till ändringar förbehålls

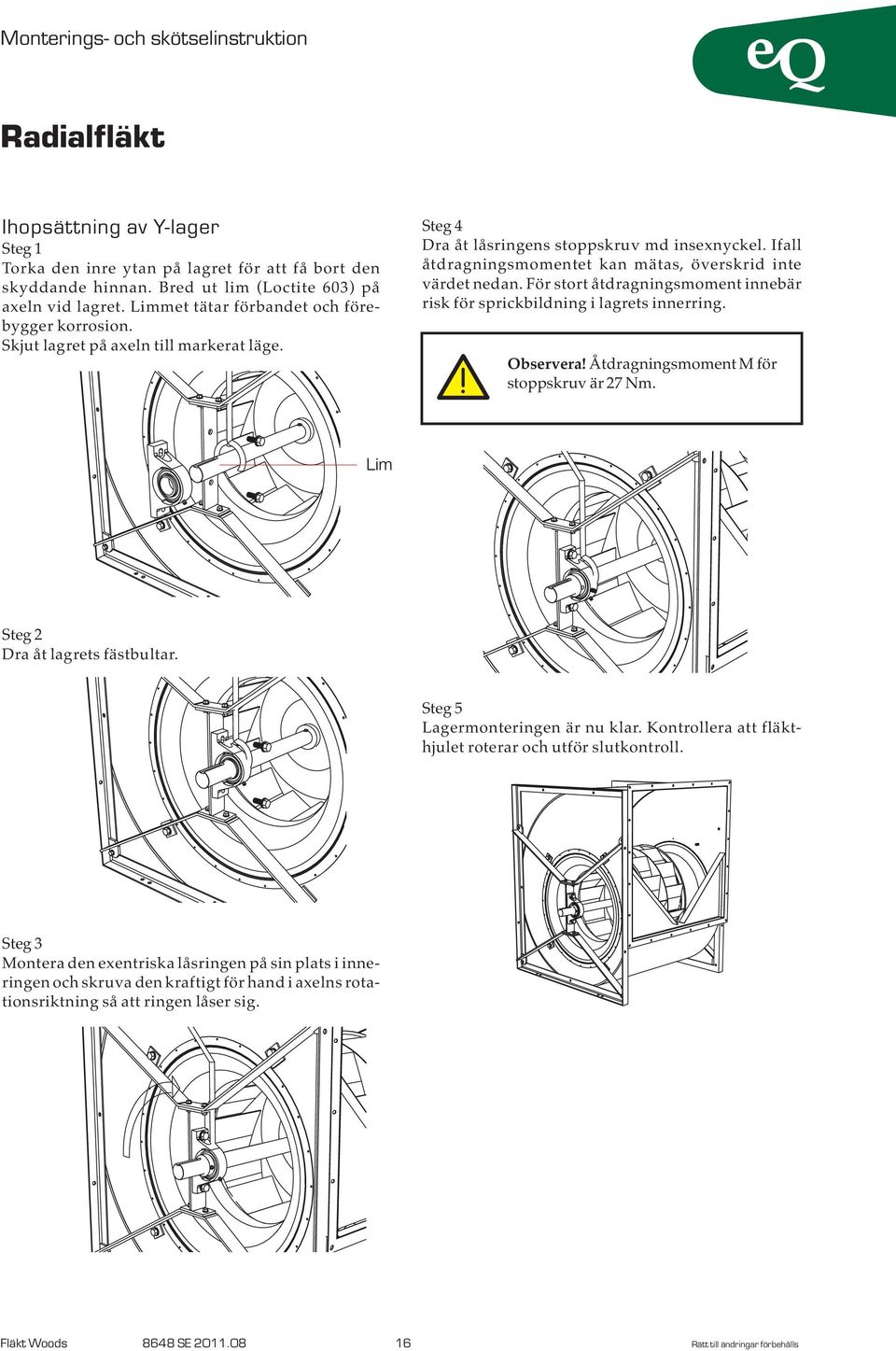

16 Ihopsättning av Y-lager Steg 1 Torka den inre ytan på lagret för att få bort den skyddande hinnan. Bred ut lim (Loctite 603) på axeln vid lagret. Limmet tätar förbandet och förebygger korrosion. Skjut lagret på axeln till markerat läge. Steg 4 Dra åt låsringens stoppskruv md insexnyckel. Ifall åtdragningsmomentet kan mätas, överskrid inte värdet nedan. För stort åtdragningsmoment innebär risk för sprickbildning i lagrets innerring. Observera! Åtdragningsmoment M för stoppskruv är 27 Nm. Lim Steg 2 Dra åt lagrets fästbultar. Steg 5 Lagermonteringen är nu klar. Kontrollera att fläkthjulet roterar och utför slutkontroll. Steg 3 Montera den exentriska låsringen på sin plats i inneringen och skruva den kraftigt för hand i axelns rotationsriktning så att ringen låser sig. Fläkt Woods 8648 SE Rätt till ändringar förbehålls
