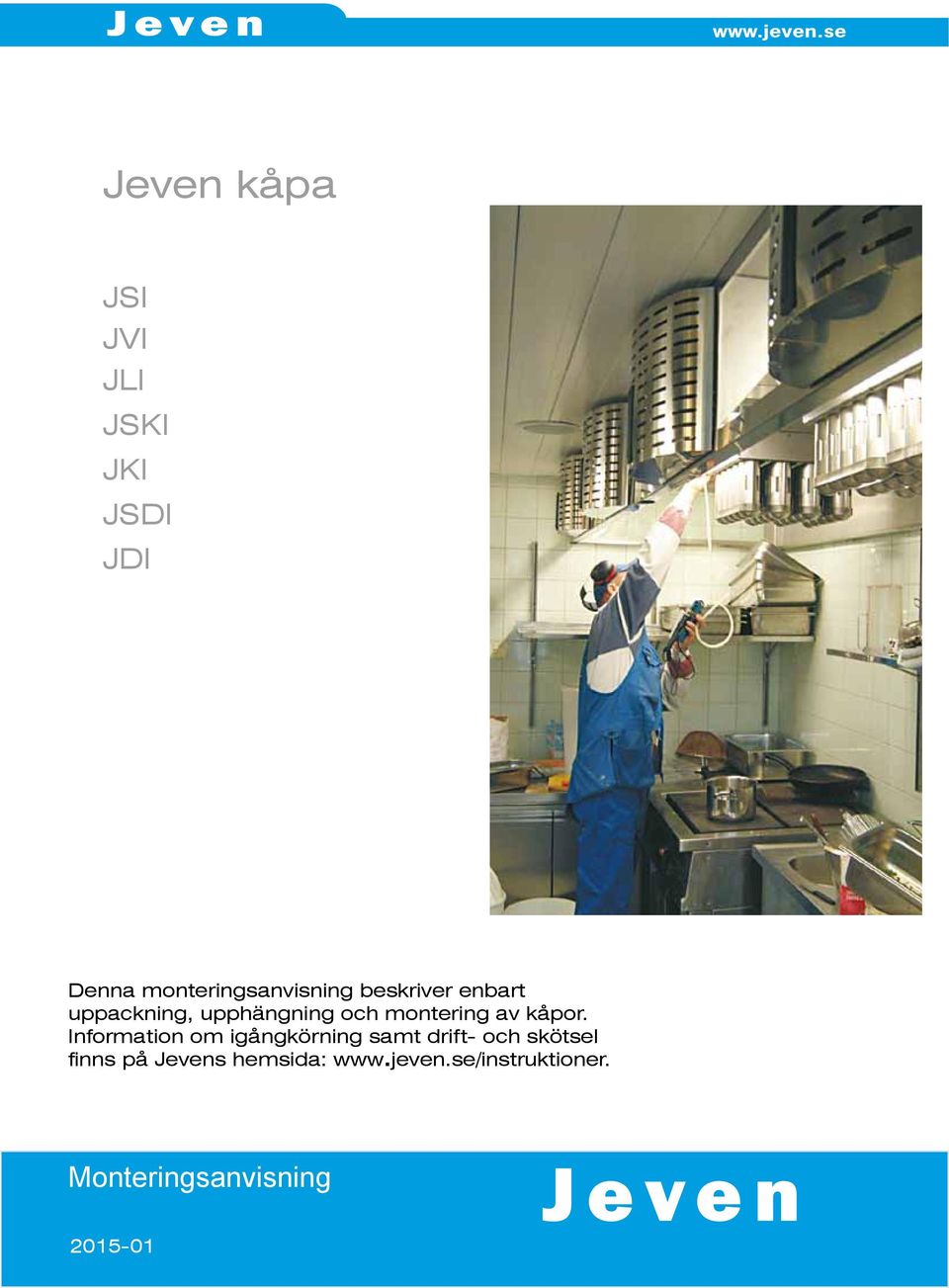

1 Jeven kåpa JSI JVI JLI JSKI JKI JSDI JDI Denna monteringsanvisning beskriver enbart uppackning, upphängning och montering av kåpor. Information om igångkörning samt drift- och skötsel finns på Jevens hem: Monteringsanvisning 05-0 Ver..0

2 Innehålll Sida Montering Demontering av kåpa från pall Montering av pendelfästen 5 Montering av pendel och sammanfogning av moduler 6 Montering av glas i glaskåpor 7 Anslutning av belysningsarmatur, byte av lysrör 8 Montering av tilluftsspridare 9 Montering av kondensplåt 0 Montering av Cyklon fettavskiljare Montering och anslutning av TurboSwing fettavskiljare Montering av UV-ljusram och filter i UV-Combilux Anslutning av tryckgivare och styrsystem för UV-Combilux Montering av täckmantel Leveranskontroll Kontrollera alltid emballaget i samband med mottagandet av varorna. Eventuella transportskador skall i första hand rapporteras till fraktbolaget i samband med att följesedeln signeras. Skador ej upptäckta i samband med godsmottagningen rapporteras snarast till Jeven. Ta om möjligt bilder för att beskriva skadorna. Observera! Montera tilluftsdon och fettavskiljare direkt efter montering av kåpan. De är bättre skyddade monterade på kåpan än liggande på golv. Den borstade ytan på rostfria plåten skyddas av en plastfilm. För att undvika skador i samband med montering så demonteras denna först i slutstädningen. Plasten under tilluftsdon och täckmantel skall demonteras innan dessa monteras. Viktigt om elanslutning! Förbered elanslutning av belysning, UV-filter eller TurboSwing-filter före upphängning av kåpa. Kablage ligger tejpat på kåpans tak. Se till att all kablage blir nåbart då ni hänger upp kåpan. All el skall anslutas av behörig elektriker.

3 Demontering av kåpa från pall Fästskruvar styck lossas från kåpans fyra hörn Träpall Page

4 Installation Montering av pendelfästen Pendelfäste Bult Hörnprofil Pendel (ej inkl. i leverans) Pendelfästen skall monteras inne i hörnprofilen med medlevererad bult. Alternativ montering Pendelfäste Bult Hörnprofil Pendel (ej inkl. i leverans) 5 Pendelfästet kan även monteras inne i profilen i nederkant av kåpan. Monteringshål måste då borras i profilen. Detta monteringsalternativ kan till exempel användas då kåpan monteras i ett hörn

5 Montering av pendel och sammanfogning av moduler L-0 B-0 B 5 6 L 7 Pendel (medföljer ej) Pendelfäste Mutter Bult 5 Hörnprofil 6 Insexnyckel 7 Ändpluggar i plast Kåpan kan monteras med hjälp av pendel, till exempel gängad stång M8. Monteringshålen för pendeln borras i kökets tak. Kåpans moduler monteras ihop med hjälp av bult och mutter. Se bild. Efter att modulerna är ihopmonterade skall ändpluggar i plast monteras i hörnprofilens underkant. 5

6 Montering av glas i glaskåpor, JSI-S, JLI-S, JSDI-S, JDI-S Skjut upp glasen i den övre listen och sänk ner det i kondensrännan. Stryk därefter silikon efter kanterna på glaset så att inga vassa kanter finns kvar. Stryk ut silikonet med ett blött finger. 6 6

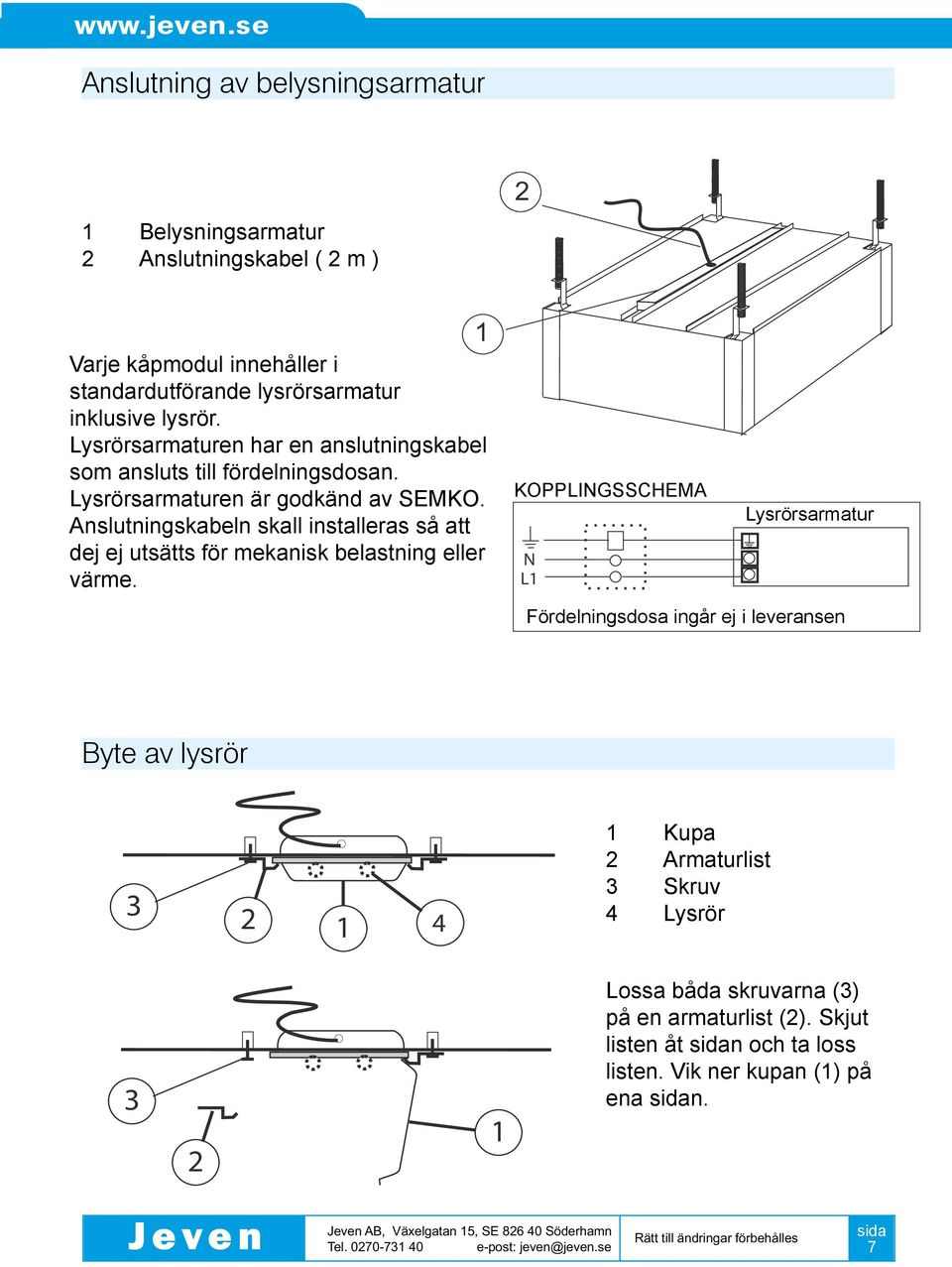

7 Anslutning av belysningsarmatur Belysningsarmatur Anslutningskabel ( m ) Varje kåpmodul innehåller i standardutförande lysrörsarmatur inklusive lysrör. Lysrörsarmaturen har en anslutningskabel som ansluts till fördelningsdosan. Lysrörsarmaturen är godkänd av SEMKO. Anslutningskabeln skall installeras så att dej ej utsätts för mekanisk belastning eller värme. KOPPLINGSSCHEMA N L Lysrörsarmatur Fördelningsdosa ingår ej i leveransen Byte av lysrör Kupa Armaturlist Skruv Lysrör Lossa båda skruvarna () på en armaturlist (). Skjut listen åt n och ta loss listen. Vik ner kupan () på ena n. 7

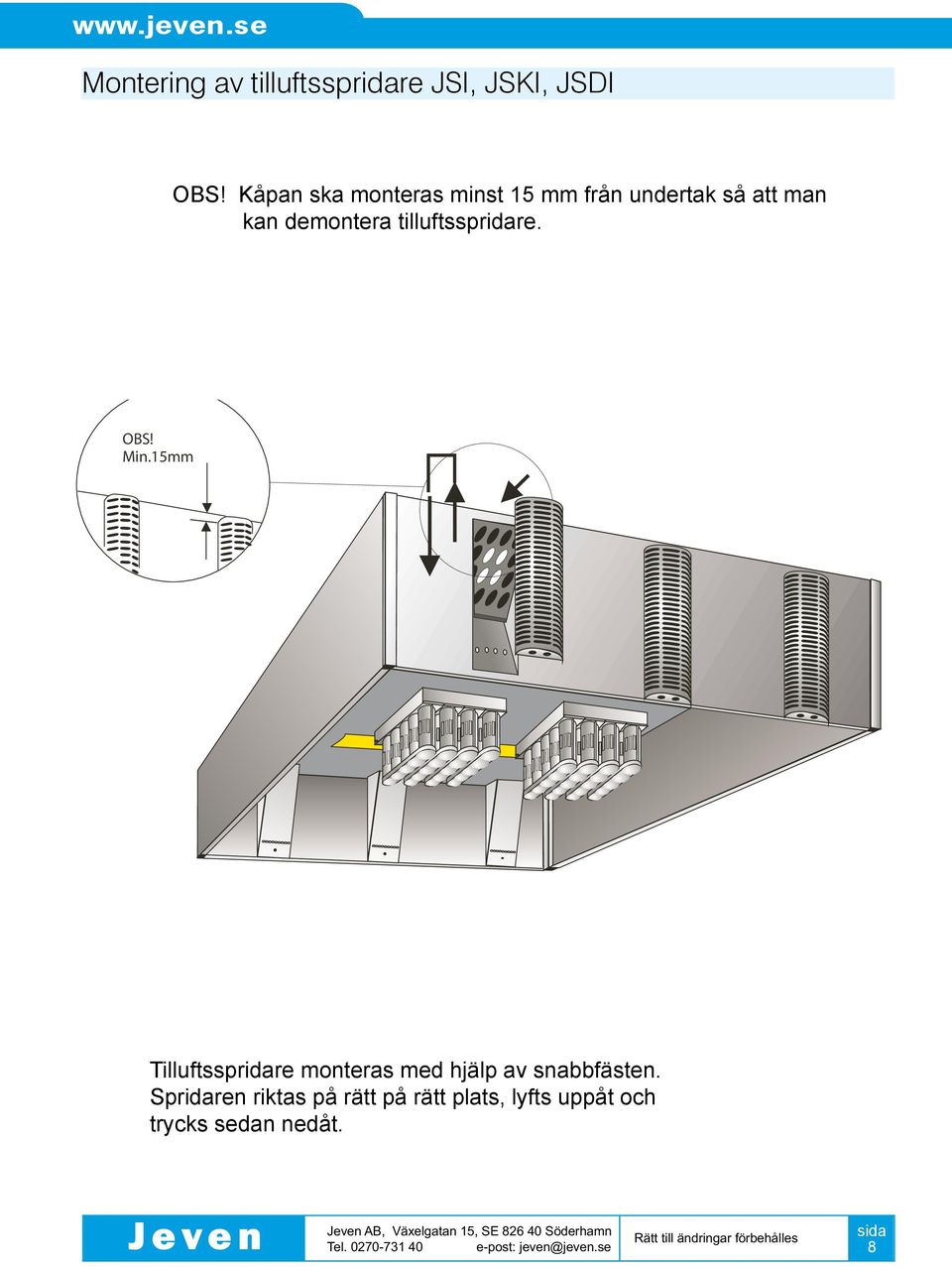

8 Montering av tilluftsspridare JSI, JSKI, JSDI OBS! Kåpan ska monteras minst 5 mm från undertak så att man kan demontera tilluftsspridare. OBS! Min.5mm Tilluftsspridare monteras med hjälp av snabbfästen. Spridaren riktas på rätt på rätt plats, lyfts uppåt och trycks sedan nedåt. 8

9 Montering av kondensavskiljare JSKI, JKI. V-plåt. Kondensavskiljare. Kondensränna. Kåpa Kondensplåten monteras så att den nedersta delen liggerpå kondensrännan och den översta delen hänger på V-plåten. 9

10 Montering av Cyklon fettavskiljare JSI, JVI, JLI Man ska använda skyddshandskar när fettavskiljarna monteras. Fettavskiljarna skjuts in på plats. Eventuell blindplåt monteras på samma sätt. 0

11 Montering av TurboSwing fettavskiljare JSI-Turbo, JVI-Turbo, JLI-Turbo En kåpa med TurboSwing filter levereras med monterade filter. Inga ytterligare delar skall monteras. Elektrisk anslutning av TurboSwing fettavskiljare Anslutningslåda för motor kabel Kabel för strömmatning. Ca m LED indikator Brytare för stopp Anslutningslåda TurboSwing 0 VAC 0 VAC 0 VAC Behörig elektriker ansluter den obligatoriska arbetsbrytaren och fördelningslåda vid kåpan samt anslutningslådan för TurboSwing Anslutningslåda TurboSwing 0 VAC Arbetsbrytare och kabel markerat med streckad linje inger ej i Jevens leverans. Fördelningslåda Arbetsbrytare Kopplingsschema 0VAC/0A L N M 5W

12 Mekanisk montering av UV-ljusram och filter i filterhus JSI-UV, JVI-UV, JLI-UV Varje filterhus och UV-ram är numrerade, UV-ram nr. hör ihop med filterhus nr. osv. Det är viktigt att rätt UV-ram sitter i motsvarande filterhus. Öppna luckan på filterhuset genom att skjuta luckan uppåt samtidigt som man viker ut nederkanten, dra sedan luckan nedåt. Montera in UV-ramen med anslutningskontakten utåt och åt höger, anslut strömkabeln som är i filterhuset till kontakten på UV-ramen. Montera in det stickade trådnätsfiltret på skenan under UV-ramen. Montera cyklonfilter genom att skjuta in dessa i avsedda spår under filterhuset. Stäng filterluckan. Konstruktion, UV+JCE 5. UV-Ram. Filterlucka. Anslutningskontakt. Stickat trådnätsfilter 5. Cyklonfilter

13 Anslutning av Tryckgivare JSI-UV, JVI-UV, JLI-UV Tryckgivare är monterad ifrån fabrik till varje filterhus. Vid långa avstånd mellan tryckgivare och kraftenhet så förlänger man kablarna med de medskickade skarvkablarna. Varje kabel är numrerad så att nr. ansluts till nr. osv. Elektrisk anslutning av styrutrustning JSI-UV, JVI-UV, JLI-UV Styrutrustningen består av en kraftdel samt en touchpanel. Både touchpanelen och kraftenheten är monterad ifrån fabrik. Elkablar mellan kraftenhet och UV-ramar är levererade ifrån fabrik och är märkt med nummer som ansluts till motsvarande nummer på UV-ramen. Kraftdelen är dimensionerad för att monteras inomhus med en omgivningstemperatur lägre än 0º C. Touchpanelen är placerad i n på kåpan med displayen vänd utåt. Matning till kraftdel sker genom att montera ett uttag för 0V 6A på en egen fas. OBS: Det är mycket viktigt att inga andra apparater kopplas in på samma fas!

14 Installation Montering av täckmantel 5mm OBS! Över tilluftsdonet ska det är fritt 5 mm så att tilluftspridare kan demonteras. Täckmanteln placeras på rätt höjd, hål borras varefter manteln nitas fast.
