1 ÅF Ljud och Vibrationer Anders Nyman Åsa Lindkvist

2 Buller är oönskat ljud 45 db(a) Ljud 35 db(a) Buller 2007 ÅF-Ingemansson AB

3 3 Ljudproblem i bostäder

4 2007 ÅF-Ingemansson AB Trafikbuller

5 Ljudnivå, "slow", db(a) Ekvivalentnivå Maximalnivå Väg Max = 74 db(a) Leq = 66 db(a) Vägtrafikbuller som funktion av tid Torsgatan Tid, s 2007 ÅF-Ingemansson AB 2007 ÅF-Ingemansson AB 5

6 Addition av ljudnivåer = 33 db(a) = 35 db(a) = 30 db(a) 2007 ÅF-Ingemansson AB

7 Akustiska nyckeltal 3 db(a) upplevs som en hörbar förändring varje db kan påverka störningen 8-10 db(a) upplevs om en fördubbling/ halvering av ljudet 2007 ÅF-Ingemansson AB

8 Riksdagsbeslut 20 mars 1997 Utrymme Högsta trafikbullernivå, db (A) Ekvivalentnivå Maximalnivå Inomhus (nattetid) Utomhus (frifältsvärden) Vid fasad 55 På uteplats ÅF-Ingemansson AB

9 Boverkets byggregler, BBR - Bostäder Krav på ljudnivå inomhus från trafikbuller Utrymme Typ av krav Krav Bostadsrum Ekvivalentnivå Maximalnivå 1) 30 db(a) 45 db(a) Kök Ekvivalentnivå 35 db(a) 1) Värdet får överskridas med 10 db 5 gånger per natt ( ) 2007 ÅF-Ingemansson AB

10 Befintlig miljö - trafikbuller Kommunernas åtgärdsprogram mot trafikbuller Trafikverket Spårburen trafik Vägtrafik Swedavia 10

11 2010 ÅF-Ingemansson AB Trafikbullerisolering

12 Faktorer som påverkar fasadisolering Fönsterstorlek Yttervägg Rumsvolym Uteluftdon Möblering 12

13 2010 ÅF-Ingemansson AB Bättre tätningslister 3-5 db(a)

14 2010 ÅF-Ingemansson AB Tätningslister + tillsatsruta 5-8 db(a)

15 2010 ÅF-Ingemansson AB Extra båge db(a)

16 2010 ÅF-Ingemansson AB Byte av fönster db(a)

17 Att tänka på vid fönsteråtgärder: Reduktionstal på fönster, ljudisolering lägst Rw 41 db lab Rw fält R w Trafikbullerreduktion, +C, landsvägstrafik +Ctr,stadstrafik Skillnad ljudnivå ute-inne Uteluftsdon med ljuddämpare OVK Garageinfart Klagomål från boende hanteras/utreds av fastighetsägaren 17

18 2007 ÅF-Ingemansson AB Fläktbuller

19 Ljudtrycksnivå/Ljudeffektnivå Populärvetenskapliga analogier Ljud Ljus Ljudeffekt W = Lampeffekt W Ljudnivå db = Ljusstyrka Lux Ljudabsorption α = Ljusabsorption (Mjuk vägg = Svart vägg) 19 Ljud Värme/klimat Ljudeffekt = Eleffekt Ljudnivå = Temperatur Ljudabsorption/Ljudisolering = Värmeisolering

20 Befintlig status ljud Befintliga konstruktioner: Väggar Bjälklag Fasad Ljudnivåer inomhus Ljudnivåer utomhus Ljudmätningar 20

21 Bedömningsgrunder BBR Ljudklassning av bostäder SS Ljudklassning av bostäder Ljudklassning av utrymmen i byggnader SS Ljudklassning av utrymmen I byggnader - Vårdlokaler, undervisningslokaler, dagoch fritidshem, kontor och hotell Socialstyrelsens allmänna råd SOSFS 2005:6 Allmänna råd om buller inomhus Naturvårdsverkets publikation 1978:5 Riktlinjer för externt industribuller 21

22 Exempel på transmissionsvägar för ljud ) Direkt ljudtransmission 2) Flanktransmission 3) Överhörning 4) Läckage 22

23 Nya aggregat/fläktrum Att tänka på: Placering av fläktrum Placering av aggregat i fläktrum Vibrationsisolering Externt buller 23

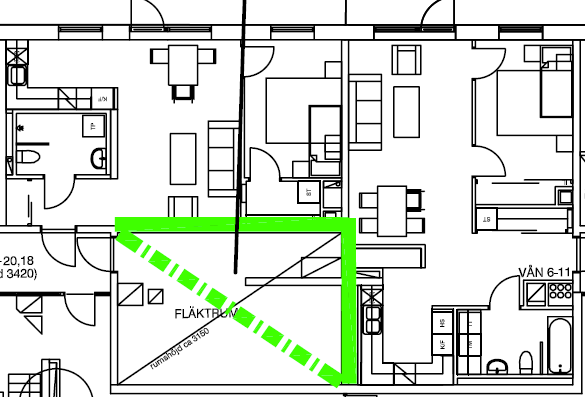

24 Nya aggregat/fläktrum Placering av fläktrum: Placering bör ske till angränsande utrymmen som inte är boningsrum 24

25 Nya aggregat/fläktrum Placering av aggregat i fläktrum: Aggregat placeras minst: 500 mm från angränsande väggar 200 mm från bjälklag 25

26 Vibrationsisolering Mineralull (ingen kontakt) Fundament Sektion Stabil mark Fundament Isolator Bjälklag Sektion Isolator Spärrmassa Bjälklag 26 Sektion

27 Externt buller Vid fasad för bostäder riktvärde 40 dba: Ljuddämpare krävs på avluftskanal och uteluftskanal Vid fasad för kontor riktvärde 50 dba: Ljuddämpare krävs på avluftskanal 27

28 Placering av ljuddämpare Ljuddämpare vid utlopp/intag Ljuddämpare nära fläkt Vid placering av ljuddämpare i samband med överhörning mellan rum så placeras ljuddämparen i skiljeväggen eller så nära väggen som möjligt. 28

29 Upplevelse och påverkan Bullerkälla Bullerkällor som jag kontrollerar Påverkan på individen Liten, kan hantera problemet Bullerkällor som jag ser men inte kan kontrollera Stor, kan dock finna strategier för att hantera problemet Bullerkällor som jag inte kan se eller kan kontrollera Mycket stor, kan inte finna strategier för att hantera problemet

30 Ombyggnation kontor Befintliga konstruktioner Hyresgästskiljande väggar/bjälklag Överhörning överluft Fönsterbänkskanal Hårdare krav mot bostäder

31 Praktikfall Fönsterbänkskanal er 31

32 Praktikfall Överhörning - samtalsrum 32

33 Andra ljudkällor Restauranger, butiker Tvättstugor Hissar Spillvatten Schakt

34 Tvättstugor Stomljud och luftljud 34

35 Praktikfall Ljudproblem från livsmedelsbutik Transporter inom butiken Transporter till och från butiken 35

36 Building Byggnadsakustik, installationsbuller, rumsakustik, inredningsakustik Infrastructure Väg- och spårtrafik, detaljplan, byggbuller, verksamhetsbuller flygbuller, översiktsplanering Områden Områden: Ljud och Vibrationer Industry Energy Externt industribuller, arbetsmiljö, produktionskvalitet, projektering, täkter Energiproduktion, vindkraft, energieffektivisering, offshore, grön teknik Technology Mätteknik, produktutveckling, ultraljud, elmotorer, elektronik Transportation NVH för bilar, tåg, lastbilar, bussar, arbetsmaskiner, fartyg och övriga farkoster (militära) 36

37 Ljudklasser I svensk standard SS anges fyra ljudklasser. Klasserna kan beskrivas på följande sätt: - Ljudklass A ger mycket hög standard. - Ljudklass B motsvarar tydligt bättre ljudförhållanden än ljudklass C. Denna ljudklass är minimistandard om god boendemiljö efterfrågas. - Ljudklass C motsvara ljudförhållanden som tillämpas som minimikrav i svenska byggnader. Ljudklass D representerar låg ljudstandard och är avsedd att tillämpas endast när ljudklass C av olika skäl inte kan uppnås, exempelvis för vissa ombyggnadsprojekt eller enkla, temporära utrymmen. 37

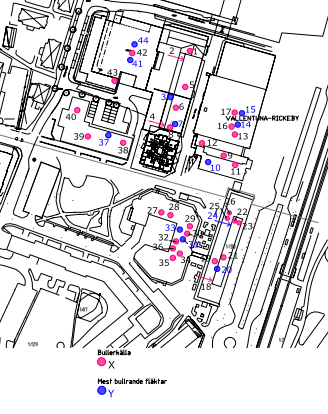

38 38
