1 RUKSNVISNING rt.nr. R601-35, utgåva Mika Plats för etikett! Tillverkare: Rehatec Dieter Tillverkare Frank / Manufacturer GmbH In den Kreuzwiesen natomic SITT Schönau/Odenwald ox 6137, SE Norrköping Deutschland SWEDEN - Phone +46 (0) Kryssa här! Kryssa i rutan vid ev. SPECILNPSSNING CE-märkning gäller ej! I N N E H Å L L 2:1 Sitstiltning 2:2 Grundinställning, sitthöjd 3:1 Grundinställning, gaskolv 3:2 lternativa drivhjulsplaceringar 4:1 Höjdjustering, länkhjul 4:2 Vinkeljustering länkhjulsgaffel 5:1 Vinkeljustering, körbåge 5:2 Vinkeljustering/ ihopfällning, körhandtag 6:1 Höjdjustering, körbåge 6:2 Quick release, drivhjul 6:3 rmstöd 7:1 Trumbroms 8:1 Montering av sits på fästplatta 9:1 Fotstöd 10:1 Tippskydd 10:2 Underhåll/Skötselanvisning 11:1 Sammanfattning/efterkontroll 11:2 Märkning 11:3 Garanti 11:4 Passande sittsystem 11:5 Demontering/skrotning 11:6 Tekniska data

2 2:1 Sitstiltning 11:1 Sammanfattning/efterkontroll * Fortsätt kontinuerligt att utföra efterkontrollerna som anges under respektive punkt. * kontrollera regelbundet funktionen hos bromsar, tilt samt övriga rörliga delar. * Kontrollera regelbundet allmän kondition på underredet samt att alla skruvar är åtdragna ordentligt. * Kontrollera även att inga skador finns. yt delar vid behov. * Separat kontrollprotokoll finns på 11:2 Märkning Underredet är märkt med ett unikt serienummer som ska anges vid all korrespondens gällande produkten. 11:3 Garanti Underredet har 3 års garanti mot fabrikationsfel. * Tryck in reglaget enl. pos. för att frigöra gaskolven för sitstiltningen. * Tilta till önskad position, släpp reglaget. Grundinställningen av tiltningsläget kan ändras vid behov. Se punkt 2:2 och 3:1. 2:2 Grundinställning, sitthöjd Sitsframdelen kan justeras i tre alternativa höjdlägen beroende på önskat tiltningsläge av sittplattan. * Lossa skruven enl. pos. * Flytta till önskad position. * Lås skruven enl. pos.. 11:4 Passande sittsystem Zitzi Delfi/ Zitzi Delfi Pro Zitzi Sharky natomic sits För övriga kombinationer vänligen kontakta natomic SITT. 11:5 Demontering/skrotning En förbrukad del eller produkt demonteras och skrotas. Delarna ska separeras efter materialtyp. Vid ev. skrotning, dela upp produkten i metall, plast och brännbart. Våra underreden är, tillsammans med sittsystemen Sharky och Delfi, krocktestade och godkända enligt ISO respektive ISO med brukare sittande i stolen. 11:6 Tekniska data Max brukarvikt inkl.sittsystem: 130 kg Storlek: Ram Innermått ram: Yttermått ram: Sitthöjd: Stl. 0 Std. ram 32 cm 38 cm 41 cm med 20 Stl. 0 Y- ram 32 cm 38 cm 41 cm med 20 Stl. 1 Std. ram 35 cm 41 cm 41 cm med 20 Stl. 1 Y- ram 35 cm 41 cm 41 cm med 20 Stl. 2 Std. ram 38 cm 44 cm 46 cm med 20 Stl. 2 Y- ram 38 cm 44 cm 46 cm med 20 Stl. 3 Std. ram 41 cm 47 cm 46 cm med 20 Stl. 3 Y- ram 41 cm 47 cm 46 cm med

3 10:1 Tippskydd 3:1 Grundinställning, gaskolv Tippskyddet kan enkelt vikas undan för att inte vara i vägen. * Trampa ned tippskyddet och vrid det åt sidan. Se till att det vrids ända tills det klickar fast. Den nedre infästningen av gaskolven kan monteras i tre alternativa höjdlägen beroende på önskat tiltningsläge av sittplattan. (Montering i det nedersta hålet ger mest bakåttilt). Mika underredet bör alltid utrustas med tippskydd pga dess många inställning- och anpassningsmöjligheter. Trampa så långt in som möjligt. * Lossa skruven enl. pos. * Flytta till önskad position. * Lås skruven enl. pos.. 10:2 Underhåll/Skötselanvisning Lufttryck i däck: * Drivhjul: 4-5 bar * Länkhjul: 2-2,5 bar Rengöring av chassit: Rengör chassit regelbundet med bilschampo el. liknande. Vid kraftig nedsmutsning kan avfettningsmedel användas.!!!! (Tänk på miljön! nvänd biologiskt nedbrytbart avfettningsmedel). Kontroll, Quick release axel: Drag ut axlarna, rengör och kontrollera regelbundet att kulorna på axlarna har tillfredställande funktion. Om de behöver smörjas används tunnflytande olja alt eller liknande. xlarna behöver inte smörjas, de roterar inte i navhuset. Se bara till att rengöra axlarna från smuts och beläggningar. Kontrollera att hjulen sitter fast efter montering. 3:2 lternativa drivhjulsplaceringar För att erhålla korrekt tyngdpunkt kan drivhjulet placeras i 5 alternativa djuplägen. Förändring av djupläge: * Lossa skruvarna enl. pos.. * Flytta till önskad position. * Lås skruvarna. Serviceintervall: Helt beroende på användning och slitage. ör ske 1 gång/år. Se separat service/rekond. anvisning. Verktyg: Verktyg som bör finns vid justering. - Insexkit - locknyckelsats - Spårmejsel! Tänk på att förändring av drivhjulsplaceringen kan öka tipprisken. Det kan också vara nödvändigt att justera länkhjulsplaceringen. Se punkt 4:

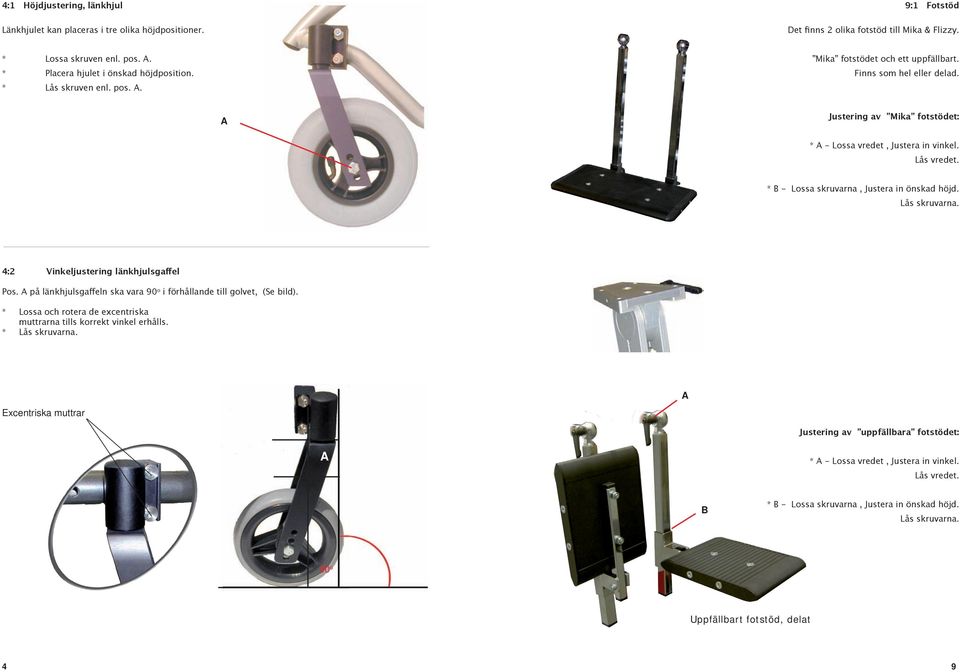

4 4:1 Höjdjustering, länkhjul Länkhjulet kan placeras i tre olika höjdpositioner. 9:1 Fotstöd Det finns 2 olika fotstöd till Mika & Flizzy. * Lossa skruven enl. pos.. * Placera hjulet i önskad höjdposition. * Lås skruven enl. pos.. Mika fotstödet och ett uppfällbart. Finns som hel eller delad. Justering av Mika fotstödet: * - Lossa vredet, Justera in vinkel. Lås vredet. * - Lossa skruvarna, Justera in önskad höjd. Lås skruvarna. 4:2 Vinkeljustering länkhjulsgaffel Pos. på länkhjulsgaffeln ska vara 90 o i förhållande till golvet, (Se bild). * Lossa och rotera de excentriska muttrarna tills korrekt vinkel erhålls. * Lås skruvarna. Excentriska muttrar Justering av uppfällbara fotstödet: * - Lossa vredet, Justera in vinkel. Lås vredet. * - Lossa skruvarna, Justera in önskad höjd. Lås skruvarna. 90 o Uppfällbart fotstöd, delat 4 9

5 8:1 Montering av sits på fästplatta Sitsen monteras enkelt och säkert på underredet med hjälp av fästplattan. * Skjut in sitsen i sidospåren framifrån tills det tar stopp i bakkant. 5:1 Vinkeljustering, körbåge Körbågen kan vinkeljusteras. * Lossa vredet enl. pos.. * Vid körbågen till önskad position. *Lås vredet. * Tryck ned låsspaken och vrid den rakt fram så att den låser sitsen från att glida framåt. Se bild. VREDET SKLL LLTID LÅSS EFTER JUSTERING. 5:2 Vinkeljustering/ ihopfällning, körhandtag Körhandtagen kan steglöst vinkeljusteras och fällas framåt vid transport. Vinkeljustering: * Lossa spaken enl. pos.. * Vinkla till önskad position. * Lås spaken. Fästplatta, plåt stl. 3 Ihopfällning: * Tryck och håll ihop reglaget enl. pos.. * Fäll fram körhandtagen. Uppfällning: * Tryck och håll ihop reglaget enl. pos.. * Fäll upp körhandtagen och se till att de klickar fast. daptersystem Transport: Vid transport kan underredet lyftas i chassit (ramen) Fästplatta - Vrid ända tills det hörs ett klick-ljud. Nu sitter sitsen säkert monterad på underredet. dapterplatta - Skjut sittsystemet bakåt ända tills det hörs ett klick-ljud. Nu sitter sitsen säkert monterad på underredet. Vid fastsättning i bil, se separat anvisning OS - Sträck endast spännbanden, spänn ej. 8 5

6 5:1 Höjdjustering, körhandtag/körbåge 5:3 Trumbroms Körbågen kan höjdjusteras steglöst. * Lossa vredet enl. pos.. * Justera körbågen till önskad höjdposition. * Lås vredet. Underredet är utrustat med trumbroms som manövreras av vårdaren. Låsning av hjul: * Tryck in bromshandtaget. Skjut fram den röda låsspaken till önskat läge enl. pos. Frigöring av hjul: * Tryck in bromshandtaget. Låsningen släpps automatiskt. * Släpp bromshandaget. 5:2 Quick release, drivhjul Kontrollera att bromsarna fungerar: 1. Tryck in Höger bromshandtag samtidigt som du för underredet framåt, bakhjulet skall då bromsa/ rullar ej. Handtaget skall ej gå att pressa ända in mot körbågen utan det skall vara ett glapp på ca 5-10 mm. 2. Gör om samma procedur fast nu med Vänster bromshandtag. 3. Fungerar det inte att bromsa skall du fortgå enligt nedan: Drivhjulen kan enkelt tas bort vid transport. orttagning: * Tryck och håll in knappen enl. pos.. * Drag ut hjulet. Fastsättning: * Tryck och håll in knappen enl. pos.. * Skjut in Quick release axeln i navet. * Släpp knappen.! Kontrollera att hjulet sitter fast genom att dra ut hjulet utan att trycka in knappen. Kontrollera att de båda wirarna har rätt spänning. Om en wire har låg spänning 5:3 rmstöd Montering: rmstöd monteras på ryggrören. * Montera bort körbågen/handtagen * Skjut ned armstöden på ryggrören. * Montera på körbågen/handtagen Justering: * Höjdjustering () * rmstödsvinkel () * örja med att justera skruv () tills att bromsen tar som den ska Går ej detta följ instruktionen nedan. Om justeringsskruv () inte räcker för justering av wiren till rätt spänning, gör enligt följande: * Skruva in skruv () i bottenläget * Lossa muttern/skruv (D) * Pressa ihop bromsen genom att lyfta arm (D) så att wiren är spänd utan att bromsen ligger på. * Lås mutter/skruv (D) * Finjustera sedan läget med skruv () C! Viktigt - Lås alltid rattarna efter justering () D 6 7
