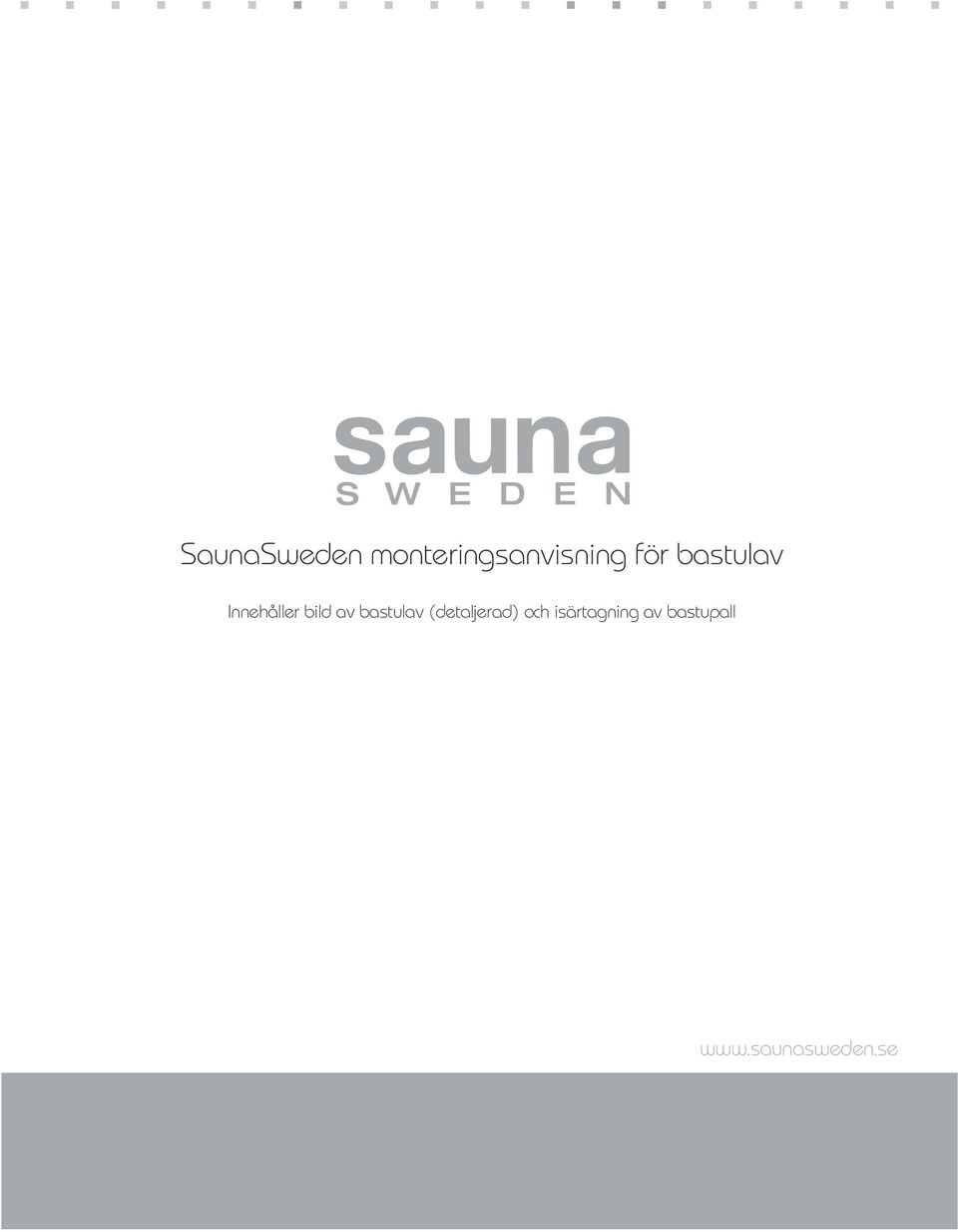

1 SaunaSweden monteringsanvisning för bastulav Innehåller bild av bastulav (detaljerad) och isärtagning av bastupall

2 Vid installeringen behövs: Borrstycken för skruvdragare 4 mm och 8 mm, bitssats PZ 2 och PH 2 Vattenpass Skiftnyckel 13mm En tång underlättar installationen 1. Markera mitt på bakre väggen 1025 mm (sitthöjd 1050 mm) eller 1125 mm (sitthöjd 1150 mm). 2. SE BASTULAVSBILDEN BAKOM Montera övre bastulaven på golvet, se till att skruvarnas motstycken som behövs vid fixeringen av benen är på plats mellan stomskivorna. Fäst delarna vid varandra med 50 mm långa skruvar. Skruvarna finns färdigt på plats. En tång underlättar arbetet. Placeringen av benen klargörs av bastulavsbilden bakom monteringsanvisningen Lyft bastulaven på väggen och fäst den på stommens övre kant som du märkt ut på väggen. Skruvar 5 x 90 mm.

3 3. 3. Placera bastulaven vågrätt med hjälp av vattenpass och fäst bänken på väggen. OBS! Om väggarna inte är raka, dra inte bort bastulaven från väggen utan placera träbitar som finns i skruvpåsen mellan bastulaven och väggen. 4. Fäst benen på bastulaven med 6 x 50 mm sexkantskruvar och på ändarna med 6 x 60 mm sexkantskruvar. 5. Justera bastulaven med hjälp av ställfötterna under benen.

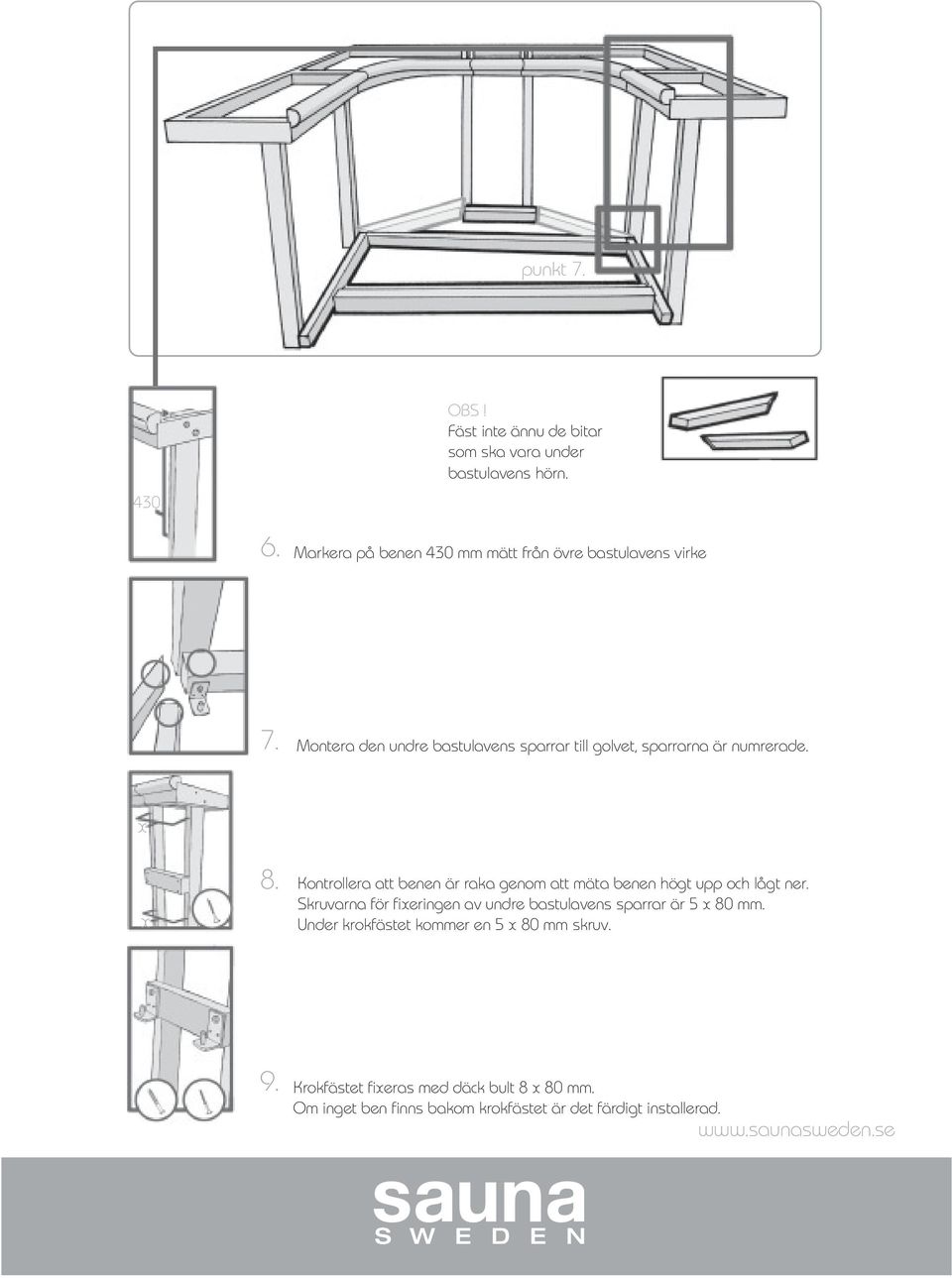

4 punkt OBS! Fäst inte ännu de bitar som ska vara under bastulavens hörn. Markera på benen 430 mm mätt från övre bastulavens virke 7. Montera den undre bastulavens sparrar till golvet, sparrarna är numrerade. x x 8. Kontrollera att benen är raka genom att mäta benen högt upp och lågt ner. Skruvarna för fixeringen av undre bastulavens sparrar är 5 x 80 mm. Under krokfästet kommer en 5 x 80 mm skruv. 9. Krokfästet fixeras med däck bult 8 x 80 mm. Om inget ben finns bakom krokfästet är det färdigt installerad.

5 10. Installera sparrarna där du markerat övre kanten. 11. Sätt undre bastulaven på plats. 12. Installera mellanrummets galler och markera plats för hålen på brädorna. Borra 4 mm stora hål på markeringarna ungefär 10 mm från gallret. Lämna ett 30 mm stort mellanrum mellan gallret och undre bastulaven så att laven ryms att lyftas bort. Fixering med 4,2 x 40 mm hobau-skruvar. OBS! Mellan ändarna av gallret måste det lämnas ett 4 mm stort mellanrum.

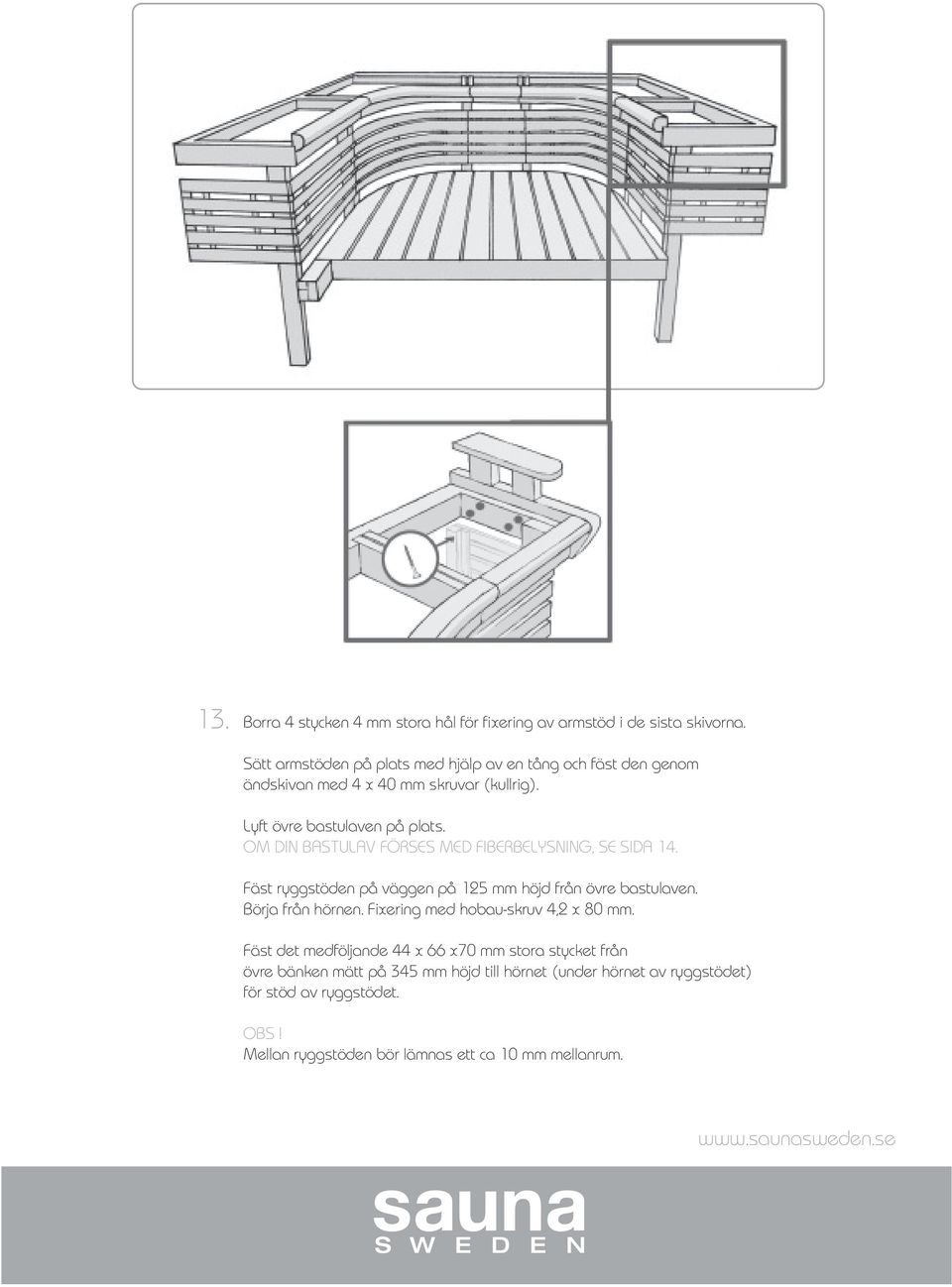

6 13. Borra 4 stycken 4 mm stora hål för fixering av armstöd i de sista skivorna. Sätt armstöden på plats med hjälp av en tång och fäst den genom ändskivan med 4 x 40 mm skruvar (kullrig). Lyft övre bastulaven på plats. OM DIN BASTULAV FÖRSES MED FIBERBELYSNING, SE SIDA 14. Fäst ryggstöden på väggen på 125 mm höjd från övre bastulaven. Börja från hörnen. Fixering med hobau-skruv 4,2 x 80 mm. Fäst det medföljande 44 x 66 x70 mm stora stycket från övre bänken mätt på 345 mm höjd till hörnet (under hörnet av ryggstödet) för stöd av ryggstödet. OBS! Mellan ryggstöden bör lämnas ett ca 10 mm mellanrum.

7 14. Om du installerar fiberbelysning i din bastu borra med ett 4 mm borrstycke hål dit du vill ha den (rekommenderat ca 300 mm) och vinkla borrningen 5-10 grader enligt bilden. På detta sätt blir ljusstrålen jämnare. Hålen i ryggstöden och placeringen av fiberbelysningen bör göras innan ryggstödet sätts på väggen. Projektorn fästes vid väggen på högst 700 mm höjd. Det löns att behandla bänken med t. ex. paraffin innan användning.

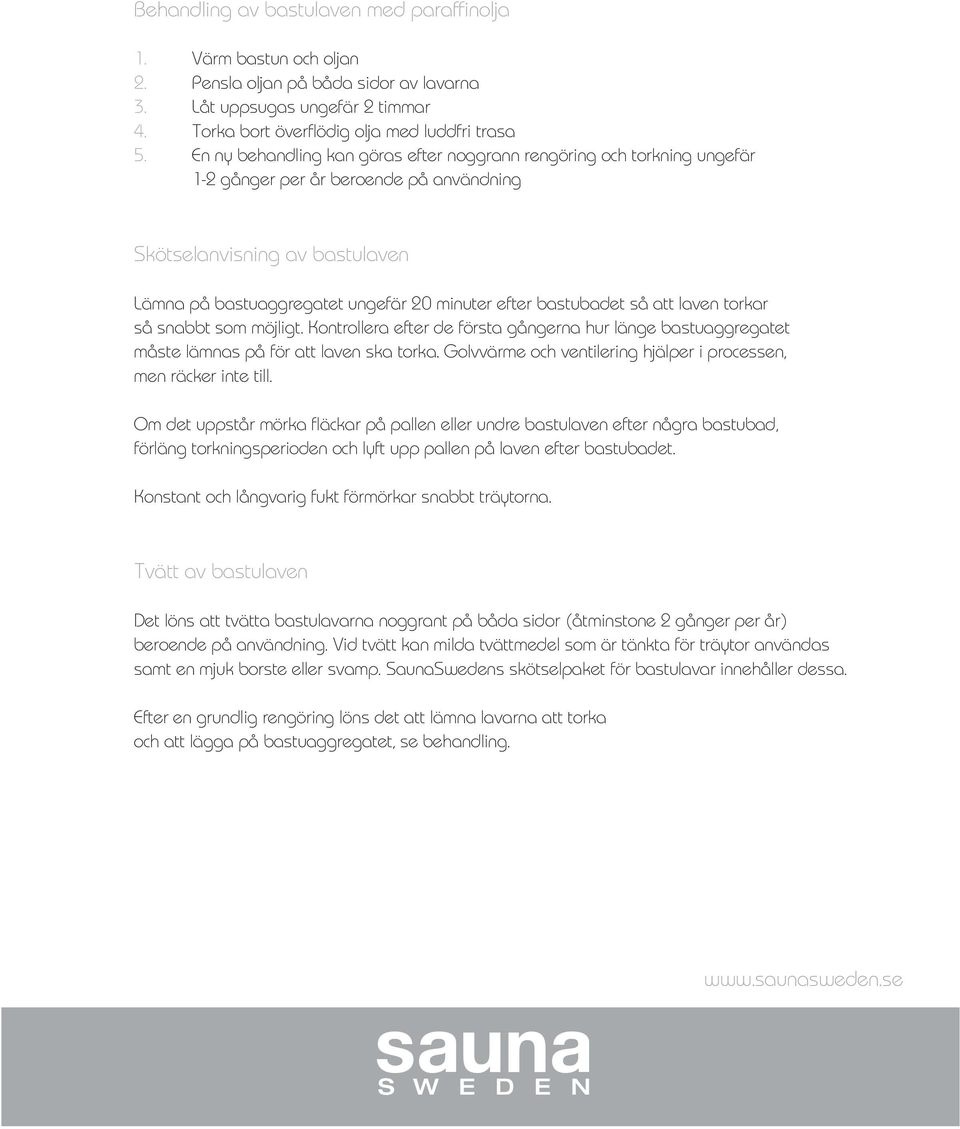

8 Behandling av bastulaven med paraffinolja 1. Värm bastun och oljan 2. Pensla oljan på båda sidor av lavarna 3. Låt uppsugas ungefär 2 timmar 4. Torka bort överflödig olja med luddfri trasa 5. En ny behandling kan göras efter noggrann rengöring och torkning ungefär 1-2 gånger per år beroende på användning Skötselanvisning av bastulaven Lämna på bastuaggregatet ungefär 20 minuter efter bastubadet så att laven torkar så snabbt som möjligt. Kontrollera efter de första gångerna hur länge bastuaggregatet måste lämnas på för att laven ska torka. Golvvärme och ventilering hjälper i processen, men räcker inte till. Om det uppstår mörka fläckar på pallen eller undre bastulaven efter några bastubad, förläng torkningsperioden och lyft upp pallen på laven efter bastubadet. Konstant och långvarig fukt förmörkar snabbt träytorna. Tvätt av bastulaven Det löns att tvätta bastulavarna noggrant på båda sidor (åtminstone 2 gånger per år) beroende på användning. Vid tvätt kan milda tvättmedel som är tänkta för träytor användas samt en mjuk borste eller svamp. SaunaSwedens skötselpaket för bastulavar innehåller dessa. Efter en grundlig rengöring löns det att lämna lavarna att torka och att lägga på bastuaggregatet, se behandling.
