Tiger 2000 Brukarmanual

Transkript

1 Tiger 2000 rukarmanual R Etac, ox 203, SE nderstorp Tel. +46/ , Fax. +46/

2 UNDERHÅLL Se alltid till att det finns tillräckligt med luft i däcken. Lufttryck i däcken: De små hjulen : 36PSI/2,5 bar. De stora hjulen: 90 PSI/6,3 bar Smörj de rörliga delarna med jämna mellanrum Man bör ej använda rengöringsmedel som innehåller klor eller sprit. Hjullagren är känsliga för smörjmedel och därför bör man använda en torr trasa för att torka av ev. smuts. KLR FÖR VÄNDNING Tiger 2000 levereras ihopfälld för att ta liten plats under transporten. För att göra Tiger 2000 klar att använda, bör nedanstående punkter följas: 1) Dra i den svarta remmen under sitsen för att vinkla fram fotstödet ) Lyft i körbygeln och underredet fälls upp. 3) Kontrollera att låsbeslagen är i läge med ett klick Rygg, sits och fotstöd ställs nu in som beskrivet på följande sidor. Tiger 2000 är nu klar för användning. 3 VÄNDR SITS Sitsen är vändbar så att barnet antingen kan ha ansiktet i färdriktningen eller tvärtom, så man kan ha ögonkontakt med barnet. Sitsen vänds lättast enligt följande: 1. öj upp handtaget () och säkerhetsspärren bak på stolen och sitsen kan lyftas av från underredet. 2. Sitsen vänds () och placeras på underredet igen så det passar i adaptern. arnet sitter nu mot färdriktningen. Innan sitsen vänds skall barnet tas ur sulkyn. 1 2

3 RYGG- OH SITSVINKLING Hela sitsenheten vinklas genom att man lossar låsspaken () och drar ut låstappen (). Spänn fast i den önskade vinkeln. Låsvredet ska spännas i ett hack för att säkra vinkelinställningen. Ryggen vinklas individuellt genom att man drar lätt i remmen bak på stolen (). Håll emot i stolsryggen när sits- och ryggvinkeln ställs in. ROMS OH RIKTNINGSSPÄRR Fotbromsen på Tiger 2000 aktiveras (). Med riktningsspärren kan de svängbara framhjulen låsas i färdriktningen (), vilket gör det lättare att köra sulkyn i ojämn terräng. Insexsskruven () som håller fast framhjulet, ska efterjusteras med jämna mellanrum. FOTSTÖD Höjdinställning av fotplattan (): kläm ihop de två handtagen och fotplattan kan höjdregleras. Vrid på ratten och fotplattan vinklas (). Drag i den svarta remmen () och fotstödsstagen kan vinklas. 1) Här kan med fördel smörjas med lite olja ibland. 2) nvänd inte fotstödet som trappsteg.

4 IHOPFÄLLNING Tiger 2000 fälls enkelt ihop och är därmed särskilt smidig att transportera i bil och ta med överallt. Det finns två sätt för ihopfällning: 1) Med sitsen kvar på underredet 2) Sitsen tas av innan underredet fälls ihop Med sitsen kvar på underredet: ) Drag i remmen och vinkla fotstödet upp till vågrätt ) Fotplattan fälls ner till vågrätt ) Drag i remmen bakpå och ryggen fälls ner över sitsen D) Tryck in de röda knapparna på låsbeslagen. Fäll körbygeln framåt. D Sitsen tas av innan underredet fälls ihop: E) För handtaget bak på stolen uppåt om sitsen skall monteras av. Följ punkt (D). F Vid ihopfällning av Tiger 2000 ska man vara uppmärksam på att inte klämma fingrarna mellan beslaget och underredet (F). För att Tiger 2000 skall kunna fällas ihop helt skall ev. suflett, bord, varukorg och handbåge monteras av. E

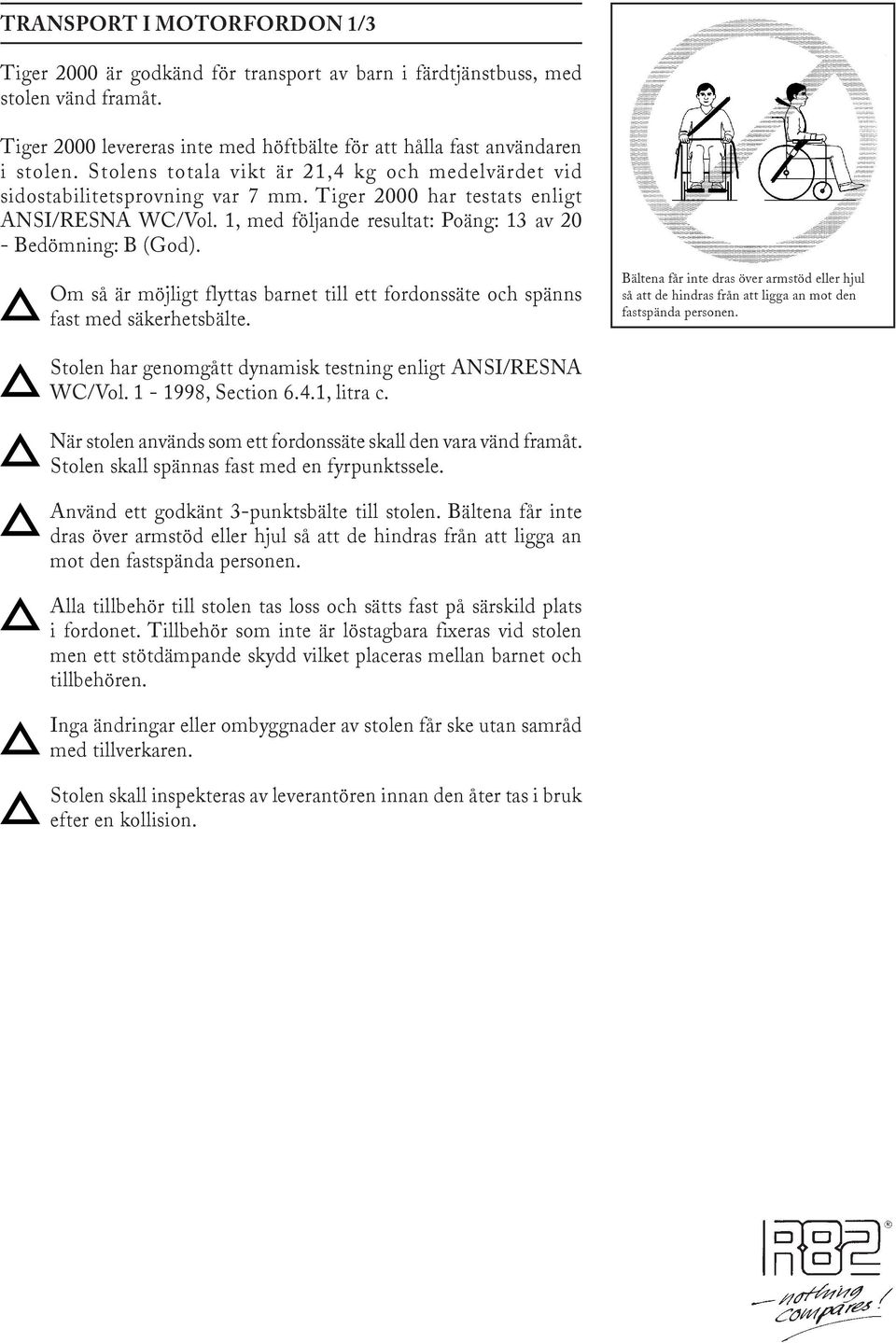

5 TRNSPORT I MOTORFORDON 1/3 Tiger 2000 är godkänd för transport av barn i färdtjänstbuss, med stolen vänd framåt. Tiger 2000 levereras inte med höftbälte för att hålla fast användaren i stolen. Stolens totala vikt är 21,4 kg och medelvärdet vid sidostabilitetsprovning var 7 mm. Tiger 2000 har testats enligt NSI/RESN W/Vol. 1, med följande resultat: Poäng: 13 av 20 - edömning: (God). Om så är möjligt flyttas barnet till ett fordonssäte och spänns fast med säkerhetsbälte. ältena får inte dras över armstöd eller hjul så att de hindras från att ligga an mot den fastspända personen. Stolen har genomgått dynamisk testning enligt NSI/RESN W/Vol , Section 6.4.1, litra c. När stolen används som ett fordonssäte skall den vara vänd framåt. Stolen skall spännas fast med en fyrpunktssele. nvänd ett godkänt 3-punktsbälte till stolen. ältena får inte dras över armstöd eller hjul så att de hindras från att ligga an mot den fastspända personen. lla tillbehör till stolen tas loss och sätts fast på särskild plats i fordonet. Tillbehör som inte är löstagbara fixeras vid stolen men ett stötdämpande skydd vilket placeras mellan barnet och tillbehören. Inga ändringar eller ombyggnader av stolen får ske utan samråd med tillverkaren. Stolen skall inspekteras av leverantören innan den åter tas i bruk efter en kollision.

6 TRNSPORT I MOTORFORDON 2/3 Sätt fast stolen i fordonet: - Fäst fyrpunktsselen i fordonets golv. (Följ den bruksanvisning som medföljer selen). - Montera de båda beslagen () med symbolen () på vardera sidan om stolen. - Fäst stolen vid fordonet med hjälp av fyrpunktsselen. nvänd en krok eller en rem för att fästa vid beslagen. Transport: Fyrpunktsselen skall uppfylla kraven i ISO och SE J Tag bort alla löstagbara tillbehör från stolen. - Sätt barnet med ansiktet i färdriktningen. - Rullstolen är godkänd för transport av personer på upp till 27,3 kg. Respektera den rekommenderade säkerhetszonen () vid transport av barn i fordon. TRNSPORT I MOTORFORDON 3/3 Sätt fast barnet i stolen: - Montera de båda beslagen () för det godkända höftbältet baktill på stolen. - Fäst höftbältet i beslagen () och sätt fast användaren i stolen. Höftbältets vinkel skall motsvara bild (). - nvänd ett trepunktsbälte enligt bilden (). ältet skall sitta väl anspänt utan att vara obehagligt för barnet. Det är viktigt att bältet inte är tvinnat någonstans. - Vi rekommenderar en lutning bakåt av sitsen på 10 och av ryggstödet på 21. Undvik att luta ryggstödet mer än 30 bakåt, om det inte är absolut nödvändigt. Höftbältet och Trepunktsbältet skall uppfylla kraven i ISO och SE J2249.
