Monteringsanvisning Garageport

Transkript

1 Monteringsanvisning Garageport Nordline Lertagsgatan Hallsberg Tel

2 Öppningsmåttet dvs hålet i väggen med foder skall vara 2500x2150 mm för en 2500x2150 mm port osv. Finns det utrymme på insidan så kan porten vara något större än öppningen men aldrig mindre. För att vara säker bör du rådgöra med oss på Nordline före köp. Montera först tätningslisten på L-profilerna om det inte är varianten med lister som skruvas i portöppningen. Skruva fast de lodräta L-profilerna på var sida av öppningen. Plåtkanten ska vara jäms med öppningen, gummilisten ska sticka ut i öppningen. Montera sedan övre plåten med gummilist om det inte är varianten med listen som skruvas i portöppningen.

3 Montera hjulskenorna, börja med de lodräta på var sida om öppningen, sedan vinkeln som ska ha den längre raka änden överst och sist de två vågräta som hänger i taket. Det skall vara ca mm fritt mellan bladet och hjulskenorna på var sida. Tänk på att, om de två raka skenorna har olika längd, så ska den kortare monteras i taket.

4 De lodräta skenorna ska monteras så att det är ca 3-4 cm mellan skena och vägg i nedkant samt 6-8 cm i överkant, så att porten går som en kil ut mot öppningen och tätningslisten. När skenorna sitter på plats är det dags att montera fjäderaxeln över porten. Trä på fjädern eller fjädrarna på axeln, sedan wirehjulen som är märkta R=höger och L=vänster sett inifrån och ut. Tänk på att inte montera axeln för lågt om det inte är fasta axellager i L-profilen. Montera väggfästet eller fästena så att axeln avlastas med jämn fördelning. Tänk på att inte vända fjädern eller fjädrarna åt fel håll, när man spänner fjädern skall den spänna åt så att den minskar i diameter inte så att den blir större och vidgar sig.

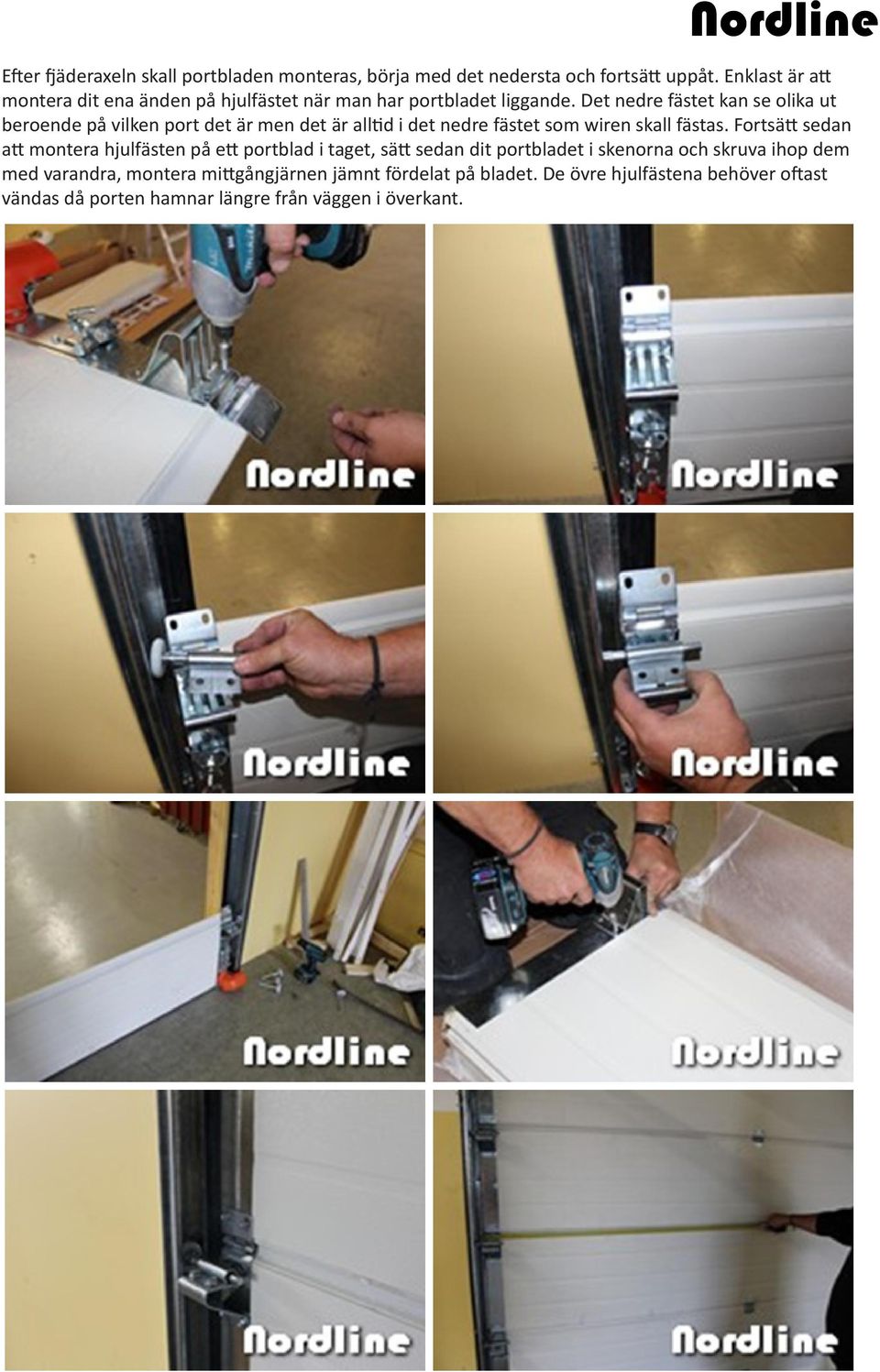

5 Efter fjäderaxeln skall portbladen monteras, börja med det nedersta och fortsätt uppåt. Enklast är att montera dit ena änden på hjulfästet när man har portbladet liggande. Det nedre fästet kan se olika ut beroende på vilken port det är men det är alltid i det nedre fästet som wiren skall fästas. Fortsätt sedan att montera hjulfästen på ett portblad i taget, sätt sedan dit portbladet i skenorna och skruva ihop dem med varandra, montera mittgångjärnen jämnt fördelat på bladet. De övre hjulfästena behöver oftast vändas då porten hamnar längre från väggen i överkant.

6 Montera en wire på var sida, dra sedan upp wiren och fäst i wirehjulen så att wiren kommer upp närmst väggen och sedan upp över wirehjulet, skruva fast wirehjulen på axeln i ett läge så att båda sidor är lika spända. Spänn sedan fjädern eller fjädrarna enligt bilden nedan. Som riktvärde skall fjädern eller fjädrarna spännas ca 3,5 varv per meter som porten är hög, är det två fjädrar så skall båda fjädrarna spännas lika mycket. När fjädern eller fjädrarna är rätt spända så skall porten lätt kunna öppnas och stängas med handkraft utan tillkopplad motorskena.

7 Montage av motor och motorskena. Programmering av motorn 1. Övre ändläge Håll inne SET och släpp när 1 tänds i displayen. Tryck och håll inne UP tills porten når önskat övre ändläge, kan justeras med DOWN vid behov. Avsluta med SET. 2. Nedre ändläge Nu ska det stå 2 i displayen. Tryck och håll inne DOWN tills porten sluter tätt. Kan justeras med UP vid behov. Tänk på att inte justera ut porten för långt i ändläget för då löser klämskyddet ut. Avsluta med SET. Porten gör nu en självtest. 3. Programmering av klämskydd Motorn är programmerad att stoppa och returnera vid möte av motstånd eller hinder. Kraftens styrka kan programmeras genom att man håller inne SET tills 3 tänds i displayen. Därefter tänds en siffra mellan 1 och 9 vilket motsvarar programmerad kraft. Justera kraften med UP och DOWN och avsluta med SET. 1=lägsta kraft, 9=högsta kraft. Programmera fjärrkontroll Håll inne CODE på motorn tills en liten lampa i displayen tänds. Tryck på önskad knapp på fjärrkontrollen, och bekräfta med ytterligare en knapptryckning.
