1 Ergonomics in focus since 2001 KONSERVÖPPNARE WE55 WE 55 Konservöppnare inkl. bänkfäste: art w w w. e r g o f o k u s. s e Denna nykonstruerade, elektriska konservöppnare som bygger på erfarenheter från tidigare tyska öppnare, erbjuder ett lätt och snabbt sätt att öppna stora och små, ovala och runda konservburkar. Höjden ställs in utan att du behöver lyfta konservöppnaren, då den är fjäderavlastad med en gasfjäder. Små burkar på upp till 3 kg, kan hängas i konservöppnaren och du behöver inte ställa ner höjden specifikt för dem. Max burkhöjd är 32 cm. Drivhjulet rullar under burkens övre ring, så inga spånrester kan komma ner i konservburken. Kniv och drivhjul är lätta att byta för gemene man och även rengöringen är mycket enkel att utföra. TEKNISKA DATA KONSERVÖPPNARE WE55 Material: Rostfritt stål, samt extra tålig pulverlack (motorn). Kniv och drivhjul är i specialhärdat stål. Eldriven, motor: 230V, 1-fas 50/60 Hz. Effekt: 170 Watt. Kapacitet: Hög. Mått konservöppnare HxLxB:830x470x340 mm inkl. handtag (fästplatta 330x200 mm). Egenvikt konservöppnare: 13 kg. Levereras med magnet för burklocken. CE-godkänd. IP-klass: 54 Ljunggren & daughters AB Tel:

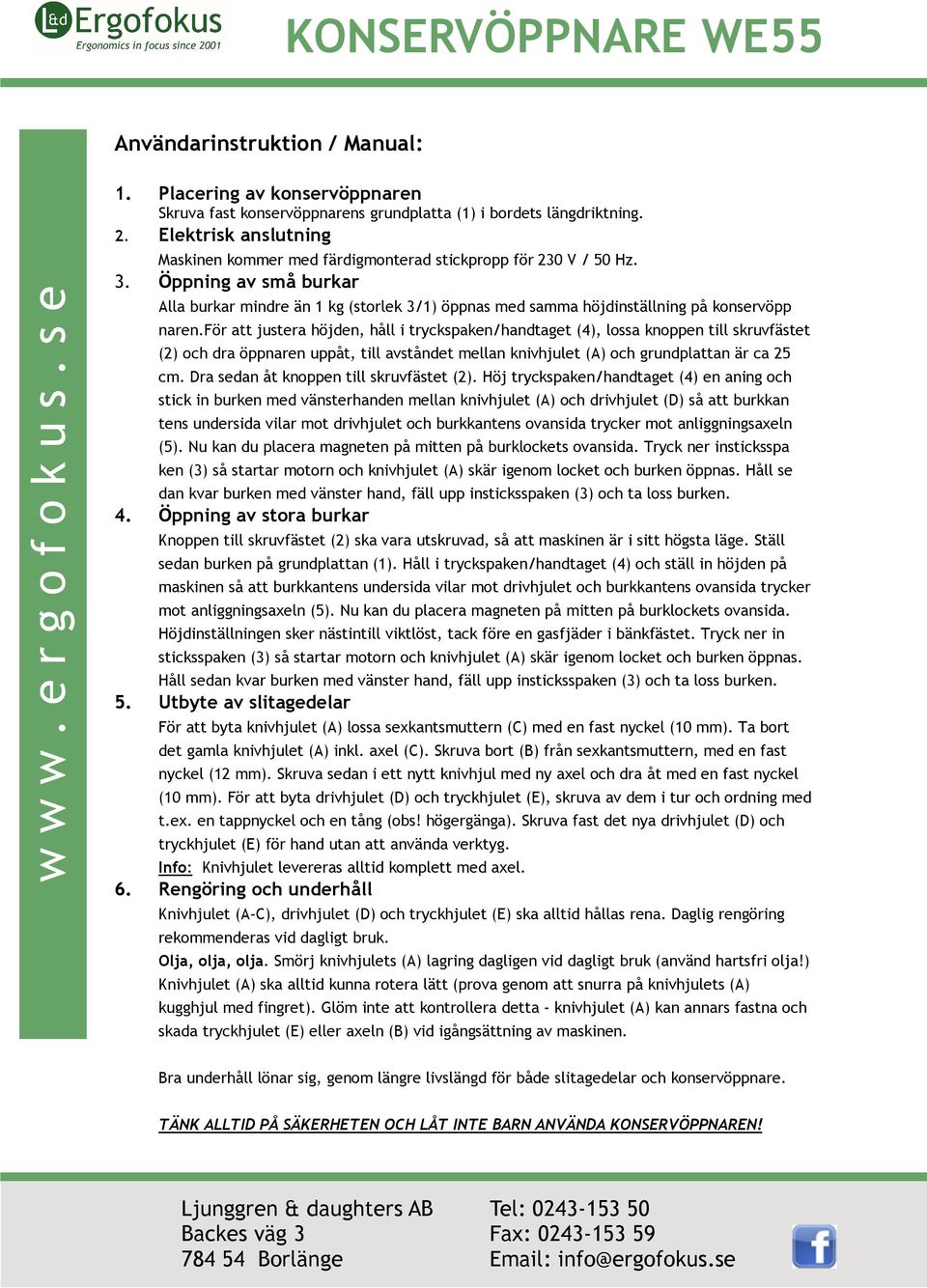

2 KONSERVÖPPNARE WE55 Användarinstruktion / Manual: w w w. e r g o f o k u s. s e 1. Placering av konservöppnaren Skruva fast konservöppnarens grundplatta (1) i bordets längdriktning. 2. Elektrisk anslutning Maskinen kommer med färdigmonterad stickpropp för 230 V / 50 Hz. 3. Öppning av små burkar Alla burkar mindre än 1 kg (storlek 3/1) öppnas med samma höjdinställning på konservöpp naren.för att justera höjden, håll i tryckspaken/handtaget (4), lossa knoppen till skruvfästet (2) och dra öppnaren uppåt, till avståndet mellan knivhjulet (A) och grundplattan är ca 25 cm. Dra sedan åt knoppen till skruvfästet (2). Höj tryckspaken/handtaget (4) en aning och stick in burken med vänsterhanden mellan knivhjulet (A) och drivhjulet (D) så att burkkan tens undersida vilar mot drivhjulet och burkkantens ovansida trycker mot anliggningsaxeln (5). Nu kan du placera magneten på mitten på burklockets ovansida. Tryck ner insticksspa ken (3) så startar motorn och knivhjulet (A) skär igenom locket och burken öppnas. Håll se dan kvar burken med vänster hand, fäll upp insticksspaken (3) och ta loss burken. 4. Öppning av stora burkar Knoppen till skruvfästet (2) ska vara utskruvad, så att maskinen är i sitt högsta läge. Ställ sedan burken på grundplattan (1). Håll i tryckspaken/handtaget (4) och ställ in höjden på maskinen så att burkkantens undersida vilar mot drivhjulet och burkkantens ovansida trycker mot anliggningsaxeln (5). Nu kan du placera magneten på mitten på burklockets ovansida. Höjdinställningen sker nästintill viktlöst, tack före en gasfjäder i bänkfästet. Tryck ner in sticksspaken (3) så startar motorn och knivhjulet (A) skär igenom locket och burken öppnas. Håll sedan kvar burken med vänster hand, fäll upp insticksspaken (3) och ta loss burken. 5. Utbyte av slitagedelar För att byta knivhjulet (A) lossa sexkantsmuttern (C) med en fast nyckel (10 mm). Ta bort det gamla knivhjulet (A) inkl. axel (C). Skruva bort (B) från sexkantsmuttern, med en fast nyckel (12 mm). Skruva sedan i ett nytt knivhjul med ny axel och dra åt med en fast nyckel (10 mm). För att byta drivhjulet (D) och tryckhjulet (E), skruva av dem i tur och ordning med t.ex. en tappnyckel och en tång (obs! högergänga). Skruva fast det nya drivhjulet (D) och tryckhjulet (E) för hand utan att använda verktyg. Info: Knivhjulet levereras alltid komplett med axel. 6. Rengöring och underhåll Knivhjulet (A-C), drivhjulet (D) och tryckhjulet (E) ska alltid hållas rena. Daglig rengöring rekommenderas vid dagligt bruk. Olja, olja, olja. Smörj knivhjulets (A) lagring dagligen vid dagligt bruk (använd hartsfri olja!) Knivhjulet (A) ska alltid kunna rotera lätt (prova genom att snurra på knivhjulets (A) kugghjul med fingret). Glöm inte att kontrollera detta - knivhjulet (A) kan annars fastna och skada tryckhjulet (E) eller axeln (B) vid igångsättning av maskinen. Bra underhåll lönar sig, genom längre livslängd för både slitagedelar och konservöppnare. TÄNK ALLTID PÅ SÄKERHETEN OCH LÅT INTE BARN ANVÄNDA KONSERVÖPPNAREN! Ljunggren & daughters AB Tel:

3 1 = Grundplatta 2 = Skruvfäste 3 = Insticksspak 4 = Tryckspak/...Handtag 5 = Anligg- Magnet för burklocken A = Knivhjul B = Axel för kniv C = Mutter med u-skiva D = Drivhjul E = Tryckhjul Distans mellan knivhjul & drivhjul: 0,5-0,7 mm. Lägg in distanser på t.ex. 0,2 mm vid behov. Ljunggren & daughters AB Tel:

4

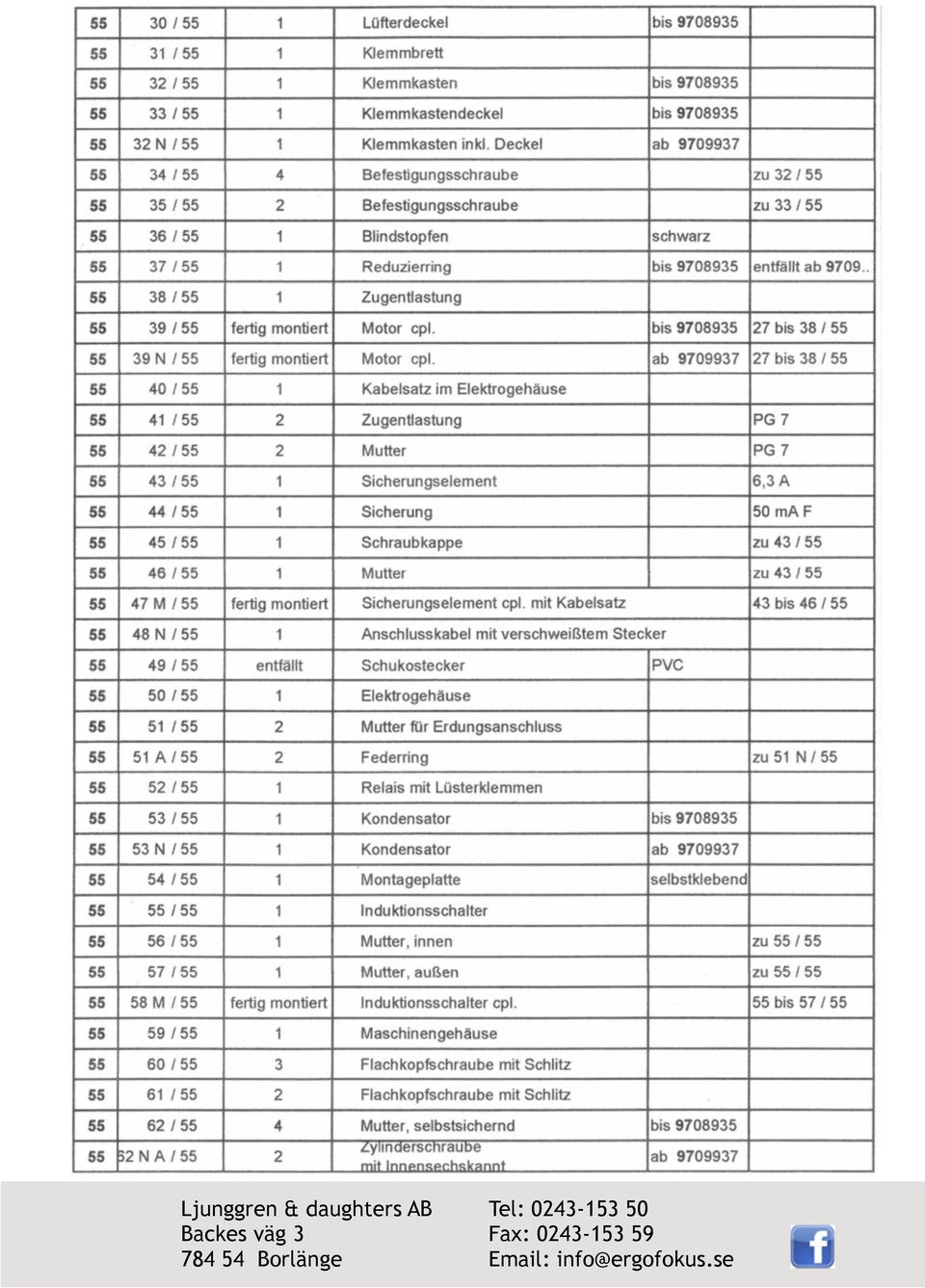

5

6

7

8

9

10

11

12 Ergonomics in focus since 2001 KONSERVÖPPNARE WE55 w w w. e r g o f o k u s. s e Ljunggren & daughters AB Tel:
