1 Elskyltar f r trafik p sp r Hammarprodukter GRUPP 3:

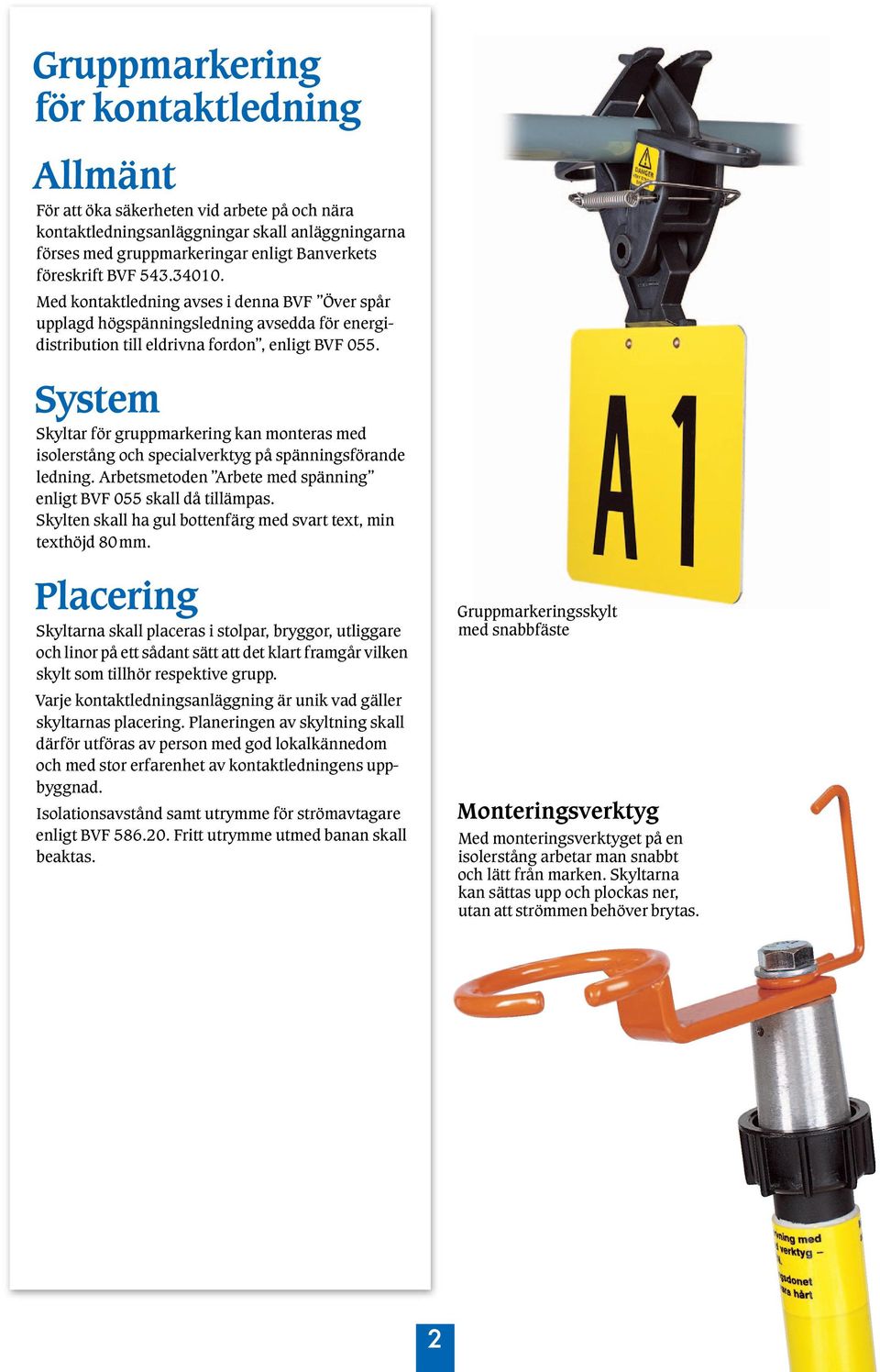

2 Gruppmarkering f r kontaktledning AllmÌnt F r att ka sìkerheten vid arbete pô och nìra kontaktledningsanlìggningar skall anlìggningarna f rses med gruppmarkeringar enligt Banverkets f reskrift BVF Med kontaktledning avses i denna BVF Úver spôr upplagd h gspìnningsledning avsedda f r energidistribution till eldrivna fordon, enligt BVF 055. System Skyltar f r gruppmarkering kan monteras med isolerstông och specialverktyg pô spìnningsf rande ledning. Arbetsmetoden Arbete med spìnning enligt BVF 055 skall dô tillìmpas. Skylten skall ha gul bottenfìrg med svart text, min texth jd 80mm. Placering Skyltarna skall placeras i stolpar, bryggor, utliggare och linor pô ett sôdant sìtt att det klart framgôr vilken skylt som tillh r respektive grupp. Varje kontaktledningsanlìggning Ìr unik vad gìller skyltarnas placering. Planeringen av skyltning skall dìrf r utf ras av person med god lokalkìnnedom och med stor erfarenhet av kontaktledningens uppbyggnad. IsolationsavstÔnd samt utrymme f r str mavtagare enligt BVF Fritt utrymme utmed banan skall beaktas. Gruppmarkeringsskylt med snabbfìste Monteringsverktyg Med monteringsverktyget pô en isolerstông arbetar man snabbt och lìtt frôn marken. Skyltarna kan sìttas upp och plockas ner, utan att str mmen beh ver brytas. 2

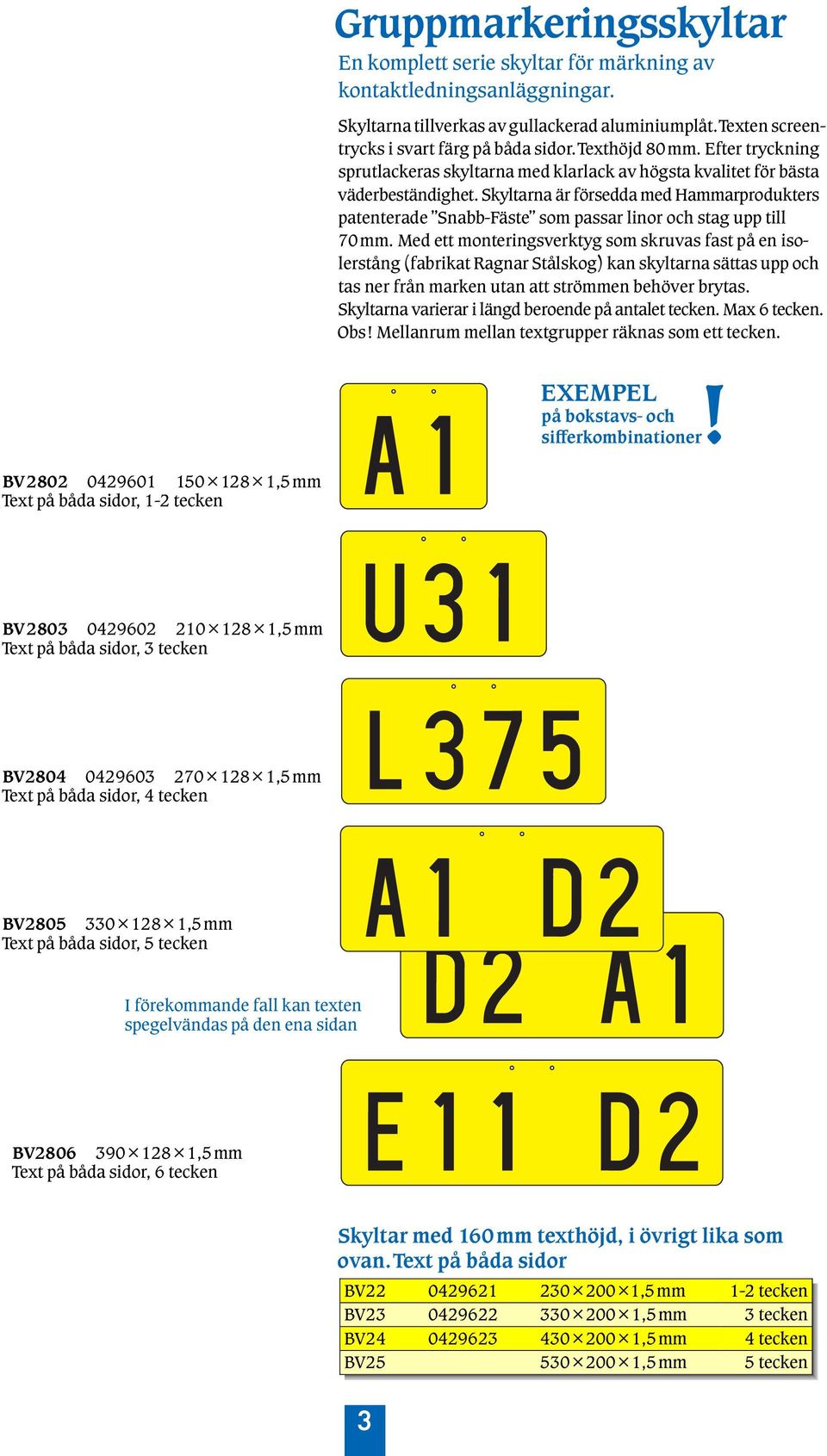

3 Gruppmarkeringsskyltar En komplett serie skyltar f r mìrkning av kontaktledningsanlìggningar. Skyltarna tillverkas av gullackerad aluminiumplôt.texten screentrycks i svart fìrg pô bôda sidor.texth jd 80mm. Efter tryckning sprutlackeras skyltarna med klarlack av h gsta kvalitet f r bìsta vìderbestìndighet. Skyltarna Ìr f rsedda med Hammarprodukters patenterade Snabb-FÌste som passar linor och stag upp till 70mm. Med ett monteringsverktyg som skruvas fast pô en isolerstông (fabrikat Ragnar StÔlskog) kan skyltarna sìttas upp och tas ner frôn marken utan att str mmen beh ver brytas. Skyltarna varierar i lìngd beroende pô antalet tecken. Max 6 tecken. Obs! Mellanrum mellan textgrupper rìknas som ett tecken. EXEMPEL pô bokstavs- och si erkombinationer! BV ¾128¾1,5mm Text pô bôda sidor, 1-2 tecken BV ¾128¾1,5mm Text pô bôda sidor, 3 tecken BV ¾128¾1,5mm Text pô bôda sidor, 4 tecken BV ¾128¾1,5mm Text pô bôda sidor, 5 tecken I f rekommande fall kan texten spegelvìndas pô den ena sidan BV ¾128¾1,5mm Text pô bôda sidor, 6 tecken Skyltar med 160mm texth jd, i vrigt lika som ovan.text pô bôda sidor BV ¾200¾1,5mm 1-2 tecken BV ¾200¾1,5mm 3 tecken BV ¾200¾1,5mm 4 tecken BV25 530¾200¾1,5mm 5 tecken 3

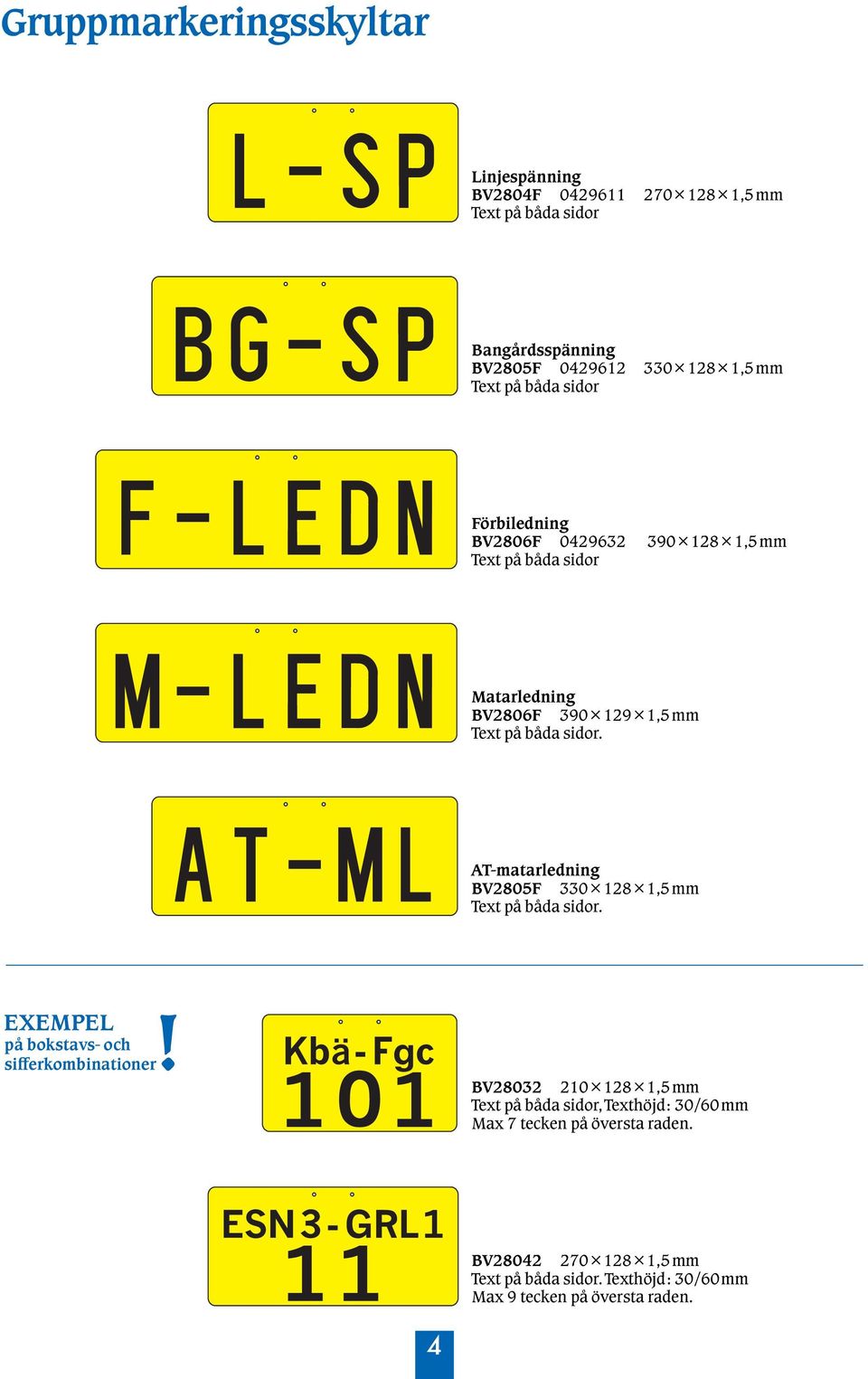

4 Gruppmarkeringsskyltar LinjespÌnning BV2804F ¾128¾1,5mm Text pô bôda sidor BangÔrdsspÌnning BV2805F ¾128¾1,5mm Text pô bôda sidor F rbiledning BV2806F ¾128¾1,5mm Text pô bôda sidor Matarledning BV2806F 390¾129¾1,5mm Text pô bôda sidor. AT-matarledning BV2805F 330¾128¾1,5mm Text pô bôda sidor. EXEMPEL pô bokstavs- och si erkombinationer! BV ¾128¾1,5mm Text pô bôda sidor,texth jd: 30/60mm Max 7 tecken pô versta raden. BV ¾128¾1,5mm Text pô bôda sidor.texth jd: 30/60mm Max 9 tecken pô versta raden. 4

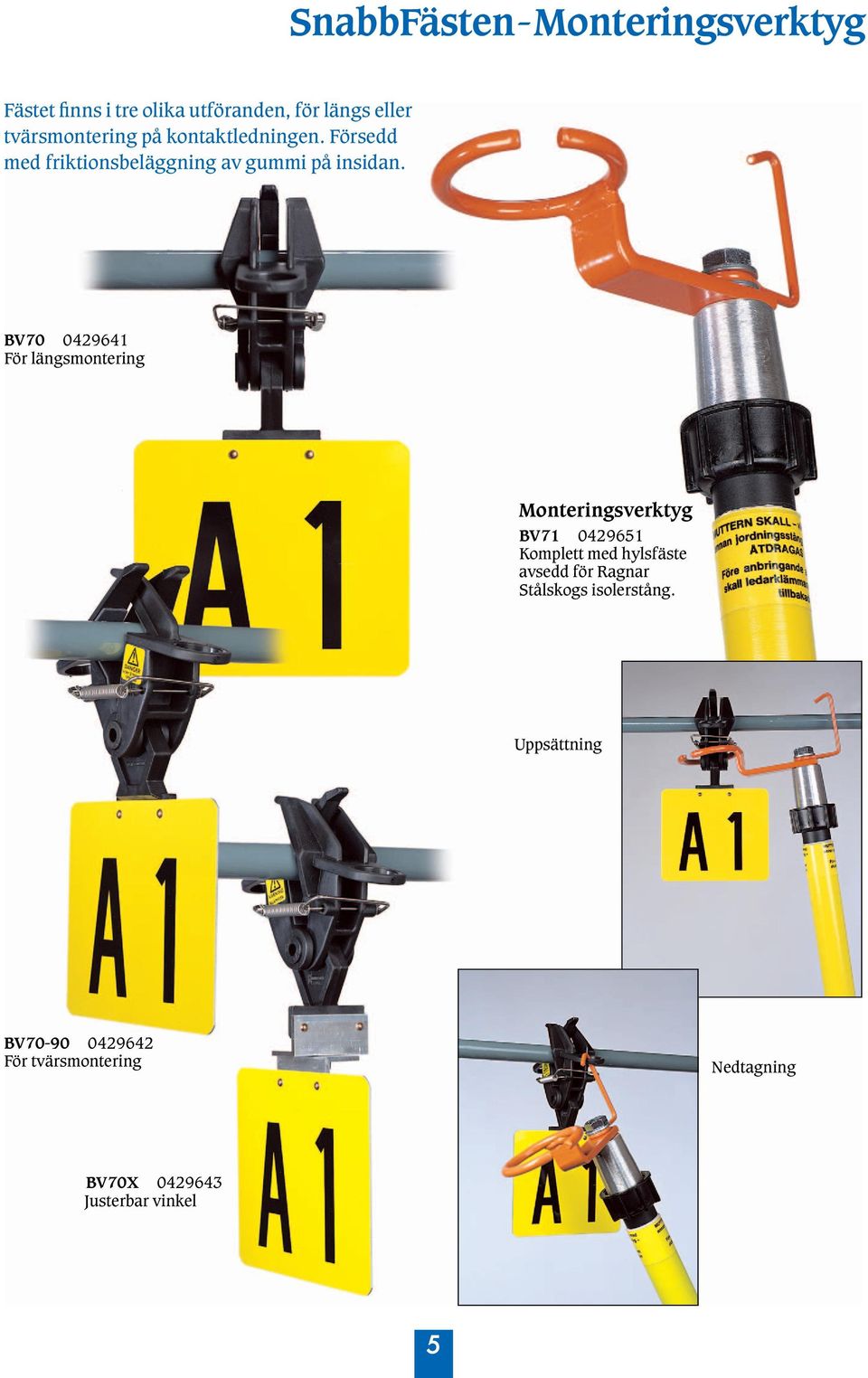

5 SnabbFÌsten-Monteringsverktyg FÌstet nns i tre olika utf randen, f r lìngs eller tvìrsmontering pô kontaktledningen. F rsedd med friktionsbelìggning av gummi pô insidan. BV F r lìngsmontering Monteringsverktyg BV Komplett med hylsfìste avsedd f r Ragnar StÔlskogs isolerstông. UppsÌttning BV F r tvìrsmontering Nedtagning BV70X Justerbar vinkel 5

6 AvspÌrrnings aggor Úvriga skyltar Skylt med jordklìmma JK30, f r frônskiljare typ Arthur Flury. Komplett skylt med fìste, sìljs av Ragnar StÔlskog AB. Text pô bôda sidor! Med klìmma f r fastsìttning pô jordlinan Text pô bôda sidor! BV60AJ ¾310mm F ¾150¾3mm. Plast. Text pô bôda sidor. FrÔnskiljarskylt f r man verstông. EXEMPEL pô bokstavs- och si erkombinationer! Ange text vid bestìllning. BVF ¾25¾2mm. AluminiumplÔt. BV70ST ¾310mm Text pô en sida BVF ¾25¾2mm. AluminiumplÔt. 6

7 Kombinationsskyltar Kompletta mìrksystem. Se grupp 1 i vôr produktkatalog. FrÔn h ger till vìnster skjuts tecknen in i bottenplattan och bildar skyltens budskap. Monteringsverktyget kapar och f rsluter bottenplattan. I samma moment stansas fìsthôl. Verktyget passar till systemen H10, H25 och H50. 7

8 Elskyltar Se grupp 5 i vôr produktkatalog. Hammarprodukter Box BjursÔs BESÚKSADRESS: MÔrtsbovÌgen 16, BjursÔs TELEFON: FAX: info@hammarprodukter.se ReklamKonsult irìttvik OriginalabAB ileksand AvestaOffset 0302
