1 Servicehandbok Reparation och underhåll Bakhjulsupphängning 240 /

2 lnnehåll Stid Arbetsrnomnt r o 83:::l,lxl[i'ä lo Grupp 65 Momentstag och / eller bussningar, byte 3 A1-Ab Tvärstag och /eller bussningar, byte s Bärarm och / eller bussnin gar, byte 7 c l-c 1 3 rf 'O Bestäffningsnummer TP Rätt till ändringar förbehälles

3 Specialverktyg Specif ikationer Atdragningsmoment Hjul. \* Kpm 1 1,5 ATDRAGNINGSMOME NT I boken förekornre' :'.å :\per av åtdragningsmoment: l. "Dra åt mec 00 Nm ro kpml' = anges för detaljer som ska d'as ål med momentnyckel. Moment 00 Nnn r0 kpm) = riktvärde, detaljen behövei inte dras åt rred momentnyckel. Specialverktyg = Beskrivning - användning Dorn för borttagning och ditsati^.- -r :. Dorn för byte av tvärstagsbuss,. -:; Mothåll vid byte av tvärstagsbuss^ - ; Pressverktyg - byte bärarmsbuss^ ^:: Distansstycke - byte bärarmsbuss- -:; Dorn - byte momentstagsbussnrng Hylsa - byte momentstagsbussnrng Dorn - byte momentstagsbussnrng , , ,

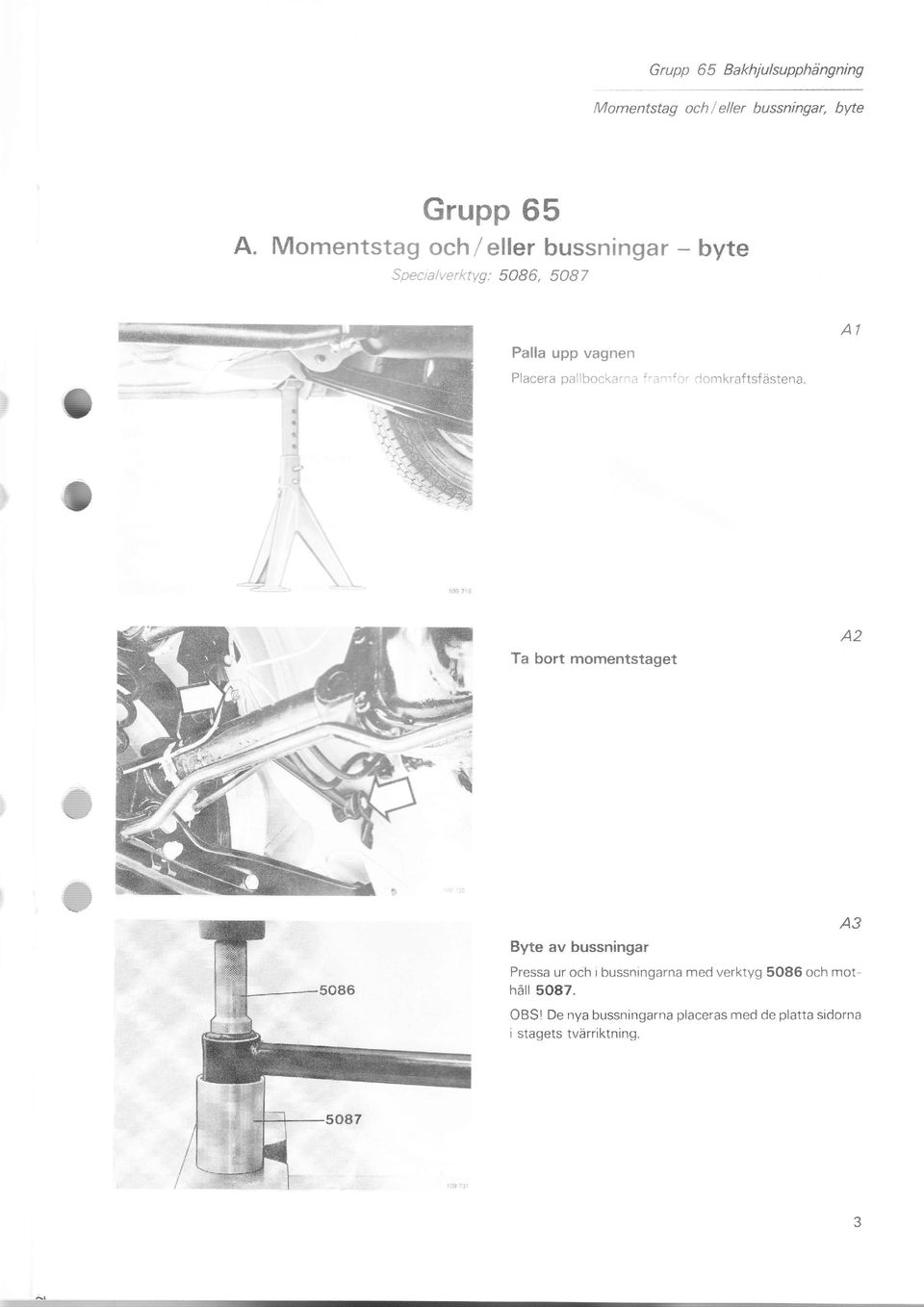

4 Grupp 65 Bakhjulsupphängning Momentstag och /eller bussningar, byte Grupp 65 A. Momentstag och / eller bussningar - byte Specralverktyg: 5086, 5087 Palla upp vagnen Placera pallbocka'-a'-:^-'t' domkraftsfästena. AI,/ Ta bort momentstaget A2 Byte av bussningar A3 Pressa ur och i bussningarna med verktyg 5086 och mothåil OBS! De nya bussningarna placeras med de platta sidorna i stagets tvärriktning.

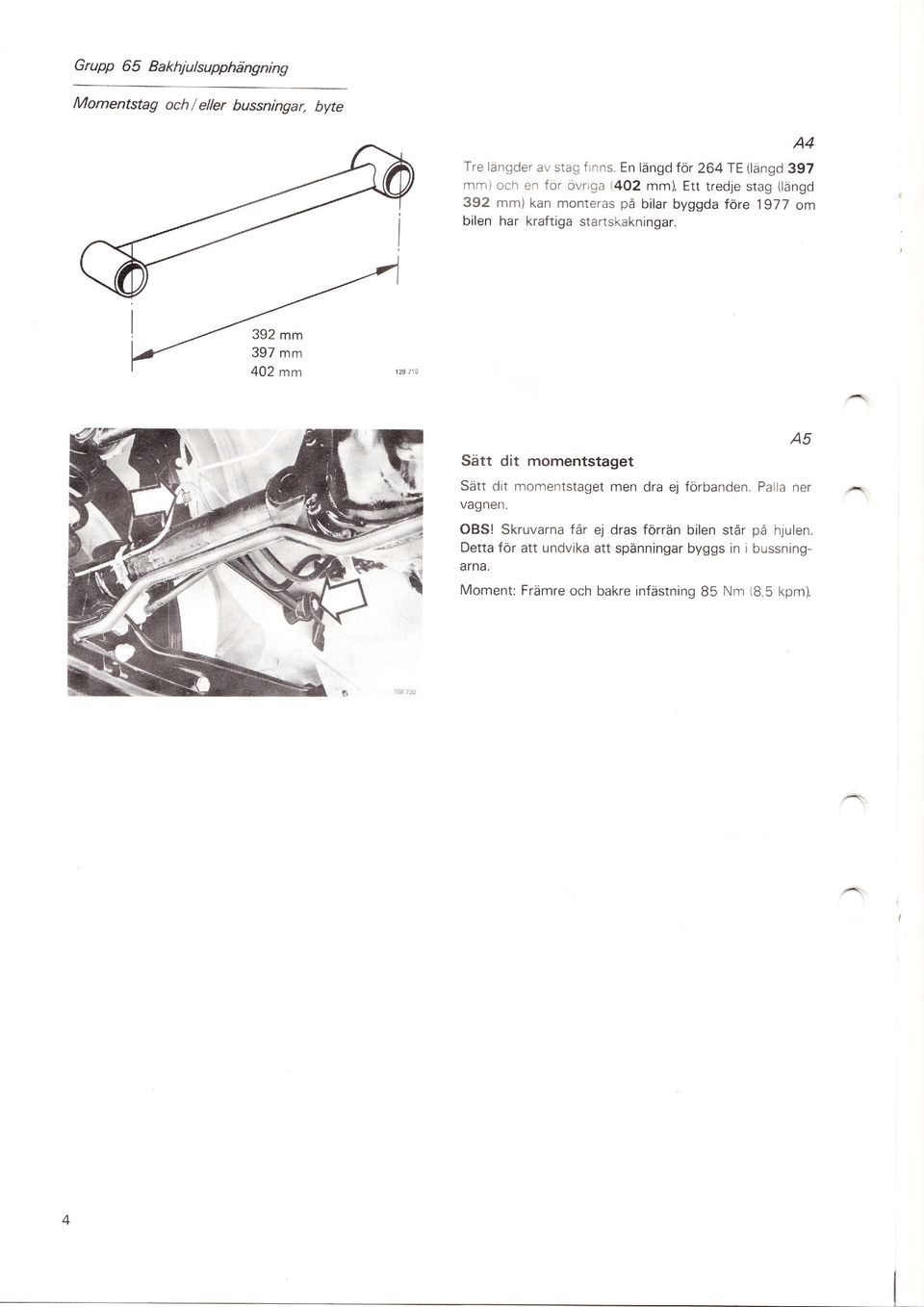

5 Grupp 65 Bakhjutsupphdngning Momentstag och /eller bussningar, byte A4 Tre längder av stag frnns. En längd för 264 TE (längd 397 mrrr) och en för övrrga (402 mm). Ett tredje stag (langd 392 mm) kan monteras på bilar byggda före 1gl7 om bilen har kraftiga startskakningar. 392 mm 397 mm 402 mm Sätt dit momentstaget A5 Sätt dit momentstaget men dra ej förbanden. Palla ner vagnen. OBS! Skruvarna får ej dras förrän bilen står på h.1ulen. Detta för att undvika att spänningar byggs in i bussningarna. Moment: Främre och bakre infästning 85 Nm (8,5 kpm).

6 Grupp 65 Bakhjulsupphängning Tvdrstag och /eller bussningar, byte B. Tvärstag och / eller bussningar byte Specialverktyg: 2706, 273 /, 2733 Palla upp vagnen Placera pallbockarna i'a-'c'.o-<-af:sfästena. BI --,å \j\ Ta bort tvärstaget. B2 Byte av bussningar B3 Pressa ut bakaxeländens bussning med verktvs2731 och hylsa 2733 vänd enligt bild som mothåll. Pressa i den nya bussningen med samma verktyg, men med mothållet omvänt.

7 Grupp 65 Bakhjulsupphängning Tvärstag och /eller bussningar, byte r'...=-:..- rär'ossidans bussnrng med verktyg 27O6 och vänd enligt bild som mothäll. f,-=ssa den nya bussningen med samma verktyg, men med -l:raiiet omvänt. B4 B5 3- ='Saii av en ny. Byte kan ske a "oras. 40 mm sätt dit tvärstaget Sätt dit tvärstaget, men dra ejförbanden. Palla ner vagnen. B6 OBS! Skruvarna får ej dras förrän bilen står på hjulen. Detta för att undvika att spänningar byggs in i bussningarna. Moment: Bakaxelinfästnrng 60 Nm (6 kpm) Karossinfästning 85 Nm (8,5 kpm).

8 Grupp 65 Bakhjulsupphdngning Bdrarm och /eller bussningar, byte C. Bärarm och /eller bussningar byte Speclalverktyg: 5078, 5079, 5O87, 50BB Palla upp vagnen Placera pallbackarna f r-"'--'-'',lomkraftsfästena. Hö1 upp bakaxeln något för att a..):3 l,ader och stötdampare. Ta bort hlulet. CI ) ti il C2 Ta bort nedre stötdämparfästet ('l )och nedre muttern för fjädern (2). Sänk domkraften och ta bort fiädern. :; C3 Ta bort bärarmen. Vid byte av enbart bärarm fonsdtt till sida g.

9 Grupp 65 Bakhjulsupphängning Bärarm och /eller bussningar, byte C4 Byte av bussningar Byte av främre bussning Använd verktyg 5088 och mo:håll lw& ia- ftr Främre bussning Om den gamla bussningen är monterad bör byte ske på båda sidor. Tid. utf Sen. utf C6 Byte av bakre bussning Använd verktyg 5078 och distans Placera drstans 5079 (1) kring bussningen, trä spindeln (2) genom bussnrngen från insidan samt sätt upp dorn "C" (3) och muitern {4) på r,rtsidan. Centrera dorn ' C rnnan den dras fast med spindeln. C C7 Placera hylsa "8" (1) mot konsolen. Placera dorn "A" och muttern (3) på (2) spindeln. "A" mot hylsa "8" innan muttern dras åt. Dra ut bussningen med ex, en mutterdragare. Ta bort Centrera dorn verktyget.

10 Grupp 65 Bakhjulsupphängning Bärarm och / eller bussningar, byte Placera dorn "D" (1)mot bussningens ofasade ände, och centrera dornen mot bussningens häl. C8 Trä spindeln t3r genom bussningen (2),, sätt dtt muttern på spindeln och dra fast dornen med spindeln. Sätt upp bussningen i konsolen fran tnstdan. OBS! Bussningens centrumhål är försklutet och bussningen monteras med uttagen (1) horisontella och med pilen (2) nedåt. Sätt fast dorn "A (2) och dragmuttern Dra in bussningen med muttern. Ta bort verktyget och distansen. (1). cto Ditsättning av bärarm cl I Sätt dit bärarmen, först i framkant och därefter i bakre fästet, samtidigt med krängningshämmarfästet. Dra ej förbanden. :, ii,lt, l$ ru ' : ^.Åt, :::i, {?l.:jitit,!::::: ;li

11 Grupp 65 Bakhjulsupphängning Bdrarm och /eller bussningar, byte - Placera fjädern : \2t. ct 2 '--l- och fäst nedre skruven - HöJ domkraften o:" ' 'ådern på plats. - Sätt dit stötdämpare-s -*:'? fäste (1), samt krängningshämmaren (vtss:'- OBS! Distanshylsan ska.: :' : :, nsidan. OBS! Skruvarna får ej d'as : ren står på hjulen och man har gungat bakvag-=- : : -^.rer några gånger. sätt dit hjulet Dra åt med 1 15 Nm (1 1,5 Palla ner vagnen. ct3 10
