1 Recair Booster Cooler En ny generation av Cooler aggregat

2 Vad är en Cooler? Ett värmeåtervinningsaggregat, som innehåller all kyl- och styrutrustning som behövs för kylning KONDENSBATTERIBATTERI FÖRÅNGNINGSBATTERI 2

3 Hur fungerar en Cooler? Kylmediet förångas och binder energi till sig från uteluften med hjälp av ett direktförångningsbatteri i tilluften Batteriet kyl uteluften till önskad temperatur Kylmedlet kondenseras i frånluften och avger sin energi Kyleffekten och kompressorns effekt kondenseras i avluften 3

4 Cooler aggregatens typiska problemområden 1. Dellast 2. Uppstartning i varma förhållanden 3. Beaktansvärd kyleffekt vid ojämna luftflöden (om frånluften är mindre än tilluften) 4. Kyleffektens reglering och funktion i extrema förhållanden (t.ex. Vid förändring av luftflöden p.g.a. nedsmutsade filter och höga temperaturer) 4

5 Dimensionering av kyla Exempel: luftflöde 1 m 3 /s Uteluftens temperatur +27 C, 50 % RH -> 56 kj/kg Temperatur mål +16 C, 85 % RH -> 40 kj/kg kräver isolerade kanaler P = V ρ h!"# $%%&'! "() *+%),&&%-!'" 5

6 Vad sker vid dellast?.,/! %,) # !',): 0534#;67 8 -!' ; ; 8%) 16)<)),)=&% ): <,<% & %&<%) 7) '&%'% & )> 6

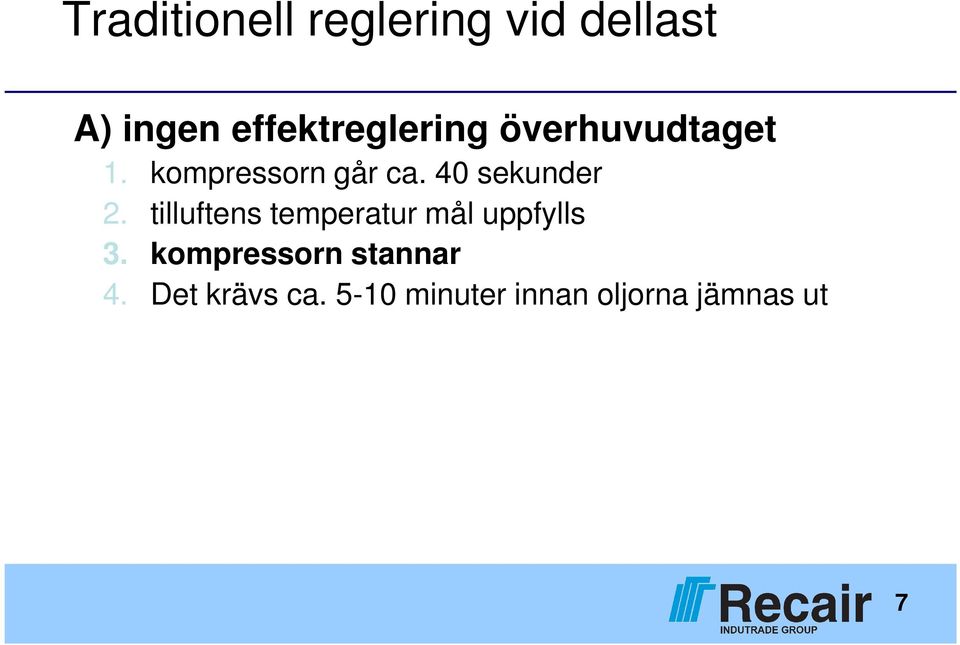

7 Traditionell reglering vid dellast A) ingen effektreglering överhuvudtaget 1. kompressorn går ca. 40 sekunder 2. tilluftens temperatur mål uppfylls 3. kompressorn stannar 4. Det krävs ca minuter innan oljorna jämnas ut 7

8 Traditionell reglering vid dellast B) hetgas bypass En del av den heta kylmedien som lämnar kompressorn styrs direkt till förångningsbatteriet Kyleffekten kan regleras 100 % 60 % av total effekten kompressorns ineffekt minskar ändå inte verkningsgraden försämras reglermånen räcker ofta ändå inte till kompressorn stannar och väntar igen på att oljorna skall jämna ut sig 8

9 Traditionell reglering vid dellast 4?%< )%) <,< '< % A.A) )<()% : ) '&%'% '))%&% % )% B+)&'+=< B <,<% )< )%%%&%'< : &'C5B;57DA 8 '< :&,)&% 226E F26) % & %&<%) % 9

10 Recair Coolerns reglering vid dellast 4<,)%&'&) &'&)G=<H H <<% %'))&,: )%) +)&'+ '&%'%'%)&',:)&)&<%%&):% )% =< B<,<%)&)&<% '< :A<A A226E 26 &., &%&&),)=&% # 10 % kapacitet 50 % kapacitet 100 % kapacitet 10

11 Coolerns funktion i extrema förhållanden Aggregaten måste fungera även i extrema och oväntade förhållanden Exempel: uppstartning under en het dag luftflöde 1 m 3 /s uteluftens temperatur +30 C, 50 % RH 64 kj/kg temperaturen inomhus +30 C, 50 % RH 64 kj/kg kyleffekt 23 kw + kompressorns effekt 7 kw = 30 kw Den här effekten måste "få plats" i kondensorn avluftens temperatur borde vara +55 C kondenseringstemperaturen borde vara ca. +65 C = för mycket! 11

12 Coolerns funktion i extrema förhållanden Traditionellt går högtryckspressostaten av ofta måste den kvitteras för hand av en serviceman aggregatet startar alls inte upp innan förhållandena förändras Traditionell lösning placering av temperaturgivare efter kondensorn i vätskelinjen sänker kompressorns effekt om kondenseringstemperaturen hotar att stiga för mycket 12

13 Coolerns funktion i extrema förhållanden Ny lösning ökning av luftflödet genom kondensorn! Recair Booster Cooler PAT.PEND 13

14 Recair Booster Cooler Större kyleffekt genom att öka luftmängden genom kondensorbatteriet Med större luftmängd får man större effekt ur kompressorn och kondensorbatteriet KONDENSORBATTERI "BOOSTER - ÖVERSKOTTSLUFT FÖRÅNGNINGSBATTERI 14

15 Recair Booster Cooler Booster Cooler konceptets fördelar: man uppnår hög totaleffekt eftersom man får ut mera effekt ur kompressorn och kondensorbatteriet bättre effektreglering vid dellast bättre driftssäkerhet vid uppstartning Kondenseringstemperaturen sjunker verkningsgraden ökar COP stiger över 10 % i kontinuerligt bruk trots den ökade fläkteffekten 15

16 Recair Booster Cooler Booster Cooler konceptets fördelar: Balans mellan till- och frånluften. Aggregatet är en installationsklar paketlösning. Endelade aggregats kylinstalltioner gör på fabriken. Ingen kylkunskap krävs på arbetsplatsen. 16
