1 Ventilation - Energieffektivisering Nenet, Testpilot LEO 1

2 Utvecklar hjälpmedel Energi- och klimatrådgivare Föredragshållare Energikartläggningar och - deklarationer Marcel Berkelder, certifierad energiexpert (K) certifierad för OVK (K) Nenet, Testpilot LEO 2

3 Vad tänker du göra åt ? Vet ej/inget Allt Nenet, Testpilot LEO 3

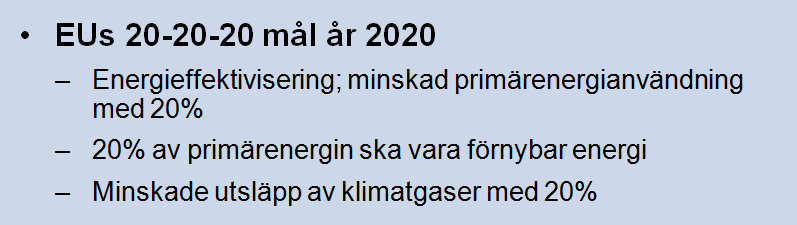

4 Svenska regeringens mål för klimat- och energipolitiken 2020 Att minst 50% av den svenska energin ska vara förnybar Minst 10 % förnybar energi i transportsektorn Att energieffektiviteten ökar med 20% Att utsläppen av växthusgaser i Sverige (!) reduceras med 40 % jämfört med år Nenet, Testpilot LEO 4

5 Vari består energiproblematiken? Ekologi Ekonomi Social orättvisa (global) Något energiproblem existerar inte! Nenet, Testpilot LEO 5

6 6 Sveriges el-prisutvecklingen på Nordpool sedan Elpris på NordPool. Prisområde Sverige. Kronor/MWh 14% per år Nenet, Testpilot LEO

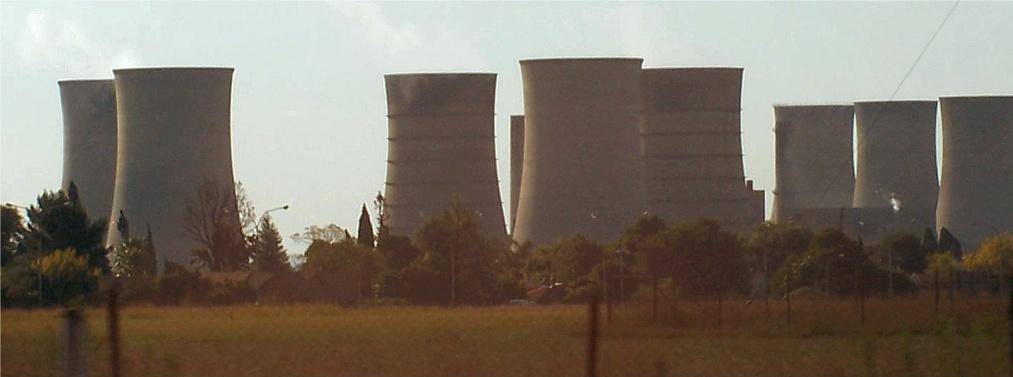

7 December 2009 Förändrad elanvändning betraktas som marginal el Minkad elanvändning bidrar till utfasning av kolkraft Nenet, Testpilot LEO 7

8 Elprisutveckling 1 kwh el 1 TWh = kwh El: inom ett par år elpriser på 1:50-2:00 kr/kwh - ägarstrukturen (oligopol) - EU direktiv om avreglering 1 juli 2004/7 - annan energiskattepolitik 2 kwh kyls bort - månadsvis/timvis mätning: Effektavgifter! - kostnader för att generera el inom EU - överföringskapacitet 3 kwh in EU 25 (2005): kwh = 3207 TWh Sverige = 140 TWh Nenet, Testpilot LEO 8

9 Att ha energiglasögonen på Nenet, Testpilot LEO 9

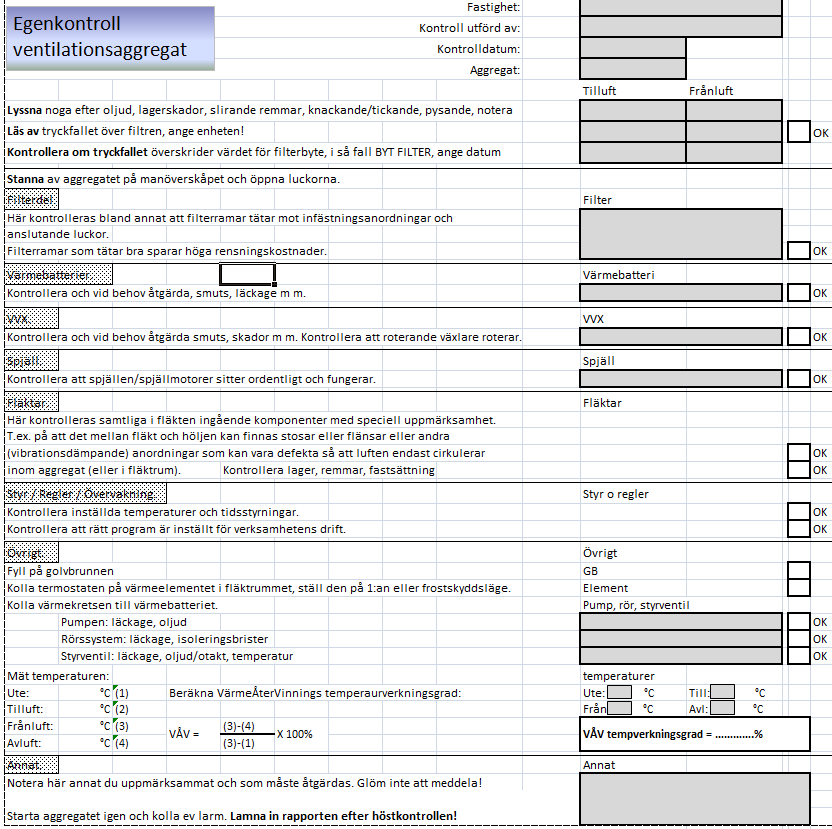

10 Rond vår och höst frostvakter o dyl Kolla tidur Ratta på termostater Läckage? Filterbyten, allmän kontroll Vent aggregat Belysning Fönster, dörrar, dörrstängare osv Nenet, Testpilot LEO 10

11 Uppföljning Statistik Energi och vatten Årsvis Månadsvis Då blir man vis, méta är veta Lämpliga nyckeltal: värme i kwh/m², el i kwh el /m² Kostnader i kr/m² drift Underhåll Nenet, Testpilot LEO 11

12 Ventilationsaggregat Till- och frånluft med VVX Energieffektivitet Exempel aggregat 3 m³/s Nenet, Testpilot LEO 12

13 Ventilationsaggregat - Fläktmotorer och drifttid: XX kw x YYYY h/år = Zz zzz kwh à 1 kr = zz zzz kr/år Vad är XX kw? SFP-tal SFP = Specific Fan Power specifikt effektbehov för fläktmotorn i kw/(m 3 /s) Allmänt råd (Ur BBR18/19) Ventilationssystems eleffektivitet bör, vid dimensionerande luftflöde, inte överskrida följande värden på specifik fläkteffekt (SFP): SFP, kw/(m3/s) Från- och tilluft med värmeåtervinning: 2,0 Från- och tilluft utan värmeåtervinning: 1,5 Frånluft med återvinning: 1,0 Frånluft: 0, Nenet, Testpilot LEO 13

14 Ventilationsaggregat 3 m³/s. Anta att tilluftsfläkten är på 6,5 kw och frånluftsfläkten på 5,5 kw. => SFP = 6,5 5,5 3 [ kw kw] [ m³ / s] [ kw / ( m³ / s)] Största flödet gäller Nenet, Testpilot LEO 14

15 Ventilationsaggregat Vad är drifttiden? Vi antar 8760 h. [kw x h] El-behov fläktar: 12 x 8760 = [kwh] Nenet, Testpilot LEO 15

16 Ventilationsaggregat - Värmeåtervinningens verkningsgrad Återluft (förekommer, men bör undvikas) Roterande växlare Korsväxlare Nenet, Testpilot LEO 16

17 Ventilationsaggregat OBS! Momentan temperaturverkningsgrad. Verkningsgraden varierar under året. Verkningsgraden är också beroende av flödena! Verkningsgrad = = = 0,4 = 40 % Nenet, Testpilot LEO 17

18 Ventilationsaggregat Värmeenergi, på årsbasis: (Flöde i kg/s * C p * (1- )) * S ort Flöde i m³/s * densiteten för luft 1,2 vid 20 C => 3 m³/s x 1,2 kg/m³= 3,6 kg/s C p = specifik värmekapacitet [1000 J/kg,K] = VärmeÅterVinningens verkningsgrad, på årsbasis i decimaltal S ort = gradtimmar för orten [ Ch] Nenet, Testpilot LEO 18

19 Gradtimmar s Lycksele = Ch (vid 22 C inomhus) Nenet, Testpilot LEO 19

20 Ventilationsaggregat Vårt aggregat har 3 m³/s Årsmedelverkningsgrad 45% Värmeenergi: Flöde i kg/s * C p * (1- )) * S ort 3 x 1,2 x 1,0 x (1-0,45) x = m³/s x kg/m³ x kj/kg,k x Ch = kj/s x h = kwxh = kwh = kwh Nenet, Testpilot LEO 20

21 Mer om verkningsgrader VÅV Nenet, Testpilot LEO 21

22 Mer om verkningsgrader VÅV Några riktvärden VÅV, verkningsgrader: Vätskekopplade 20-50% Plattväxlare (kors): Ca 50% Roterande: 70-85% Nenet, Testpilot LEO 22

23 Nenet, Testpilot LEO 23

24 Exergi - Tänk Radiatorer TappVV 45 C 90 Ventilations batteri 50 Radiatorer 90 TappVV 40 C C 35 Ventilations batteri 25 Fjärrvärme Fjärrvärme C Nenet, Testpilot LEO 24

25 Mollierdiagrammet för fuktig luft Nenet, Testpilot LEO 25

26 Axlar: y- torr lufttemperatur C x- fukt kg H20 / kg luft relativ fukthalt % ϑ v = våttemperatur C h = luftens energiinnehåll kj/kg Nenet, Testpilot LEO 26

27 Hur många liter H 2 O finns det i denna lokal, exkl människorna? Det är +20 C och RH 30% inne. Du har varit på promenad ute och när du kommer in blir det imma på glasögonen (förutsatt att du har såna, det funkar inte med linser) Hur kallt var det ute? Nenet, Testpilot LEO

28 Våttemperatur Entalpi Nenet, Testpilot LEO

29 Vad är energiinnehållet i luft som har RH 70% och 30 C? en bastu 75 C och RH 95%? ute 50% och -10 C Hur mycket energi/s krävs det för att värma ett uteluftsflöde 3 m³/s från -20 C RH 50% till + 20 C? Nenet, Testpilot LEO

30 Axlar: y- torr lufttemperatur C x- fukt kg H20 / kg luft φ relativ fukthalt % ϑ v = våttemperatur C h = luftens energiinnehåll kj/kg Anta -20 ute. Luften värms till + 20 hur ändras luftfuktigheten? Befukta! Nenet, Testpilot LEO 30

31 Luftfuktighet Rekommenderade fukt-nyckeltal för ventilation av bostäder Skillnad i vatteninnehåll utomhus och inomhus bör inte vara större än 3 g/kg luft, mät ute och inne med en slungpsykrometer Den relativa fuktigheten bör under eldningssäsongen ligga i intervallet 30-40% vid normal rumstemperatur Nenet, Testpilot LEO 31

32 Affinitetslagarna Anta: ett aggregat ger 2500 l/s, motorvarvtalet är 1330 rpm, effekt 5,5 kw Behov: 1500 m², 35 pers AFS 2009:2 skall följas Beräkna omvarvning av fläkten och minskad effektbehov. Drifttid 5 dar/vecka, 10 h/dag Nenet, Testpilot LEO 32

33 Aktiv och reaktiv effekt Nenet, Testpilot LEO 33

34 Aktiv och reaktiv effekt Nenet, Testpilot LEO 34

35 Nenet, Testpilot LEO 35

36 Nenet, Testpilot LEO 36

37 Nenet, Testpilot LEO 37

38 Nenet, Testpilot LEO 38

39 Nenet, Testpilot LEO 39

40 Aggregat delar Filter Normalt på både till- och frånluft. Rena aggregat är effektivare aggregat EU-anpassning Filtren indelas i två huvudgrupper: - Grovfilter med fyra filterklasser: G1-G4 - Finfilter med fem filterklasser: F5-F9 40

41 Nenet, Testpilot LEO 41

42 Nenet, Testpilot LEO 42

43 Nenet, Testpilot LEO 43

44 Nenet, Testpilot LEO 44
