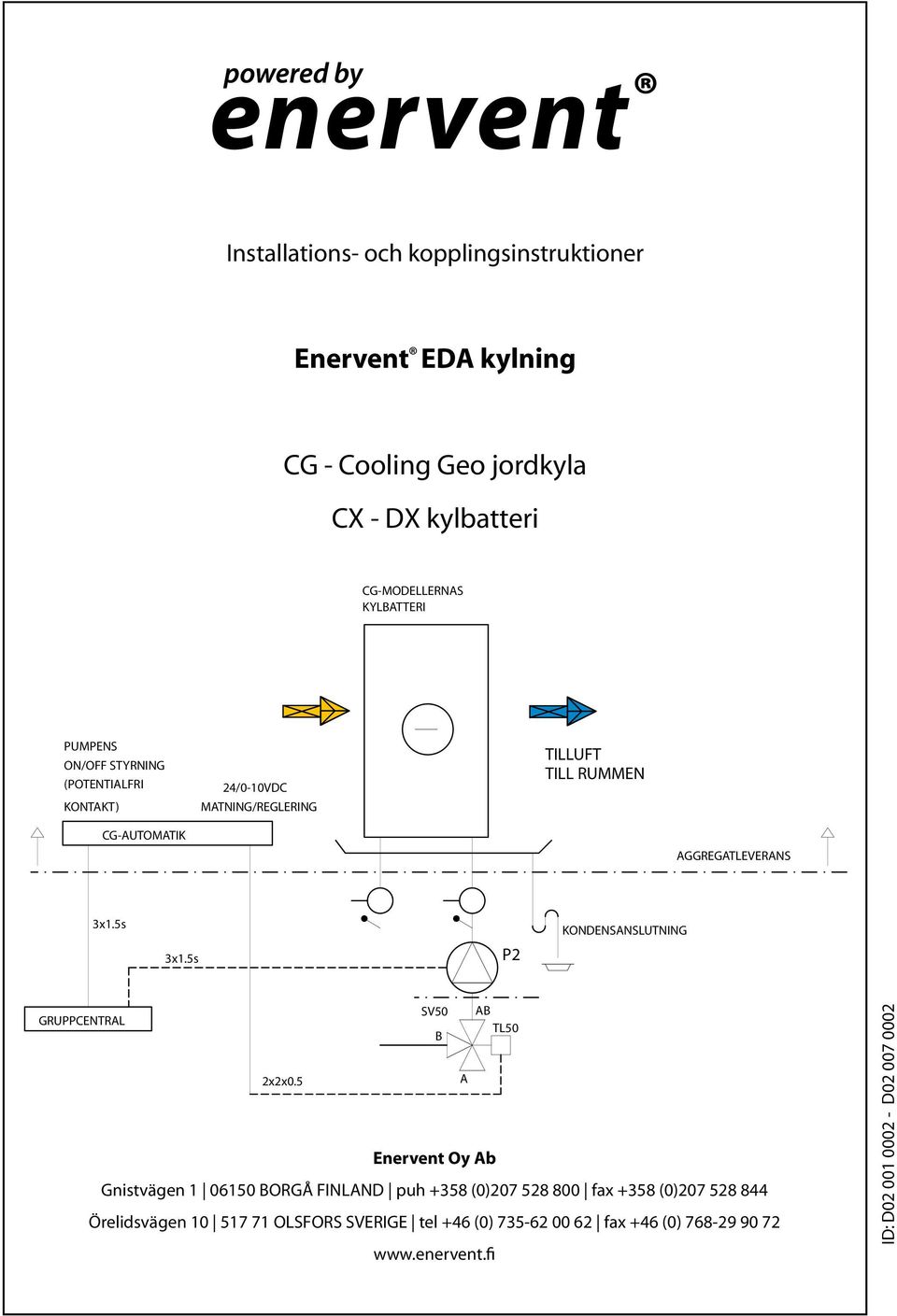

1 Installations- och kopplingsinstruktioner Enervent EDA kylning CG - Cooling Geo jordkyla CX - DX kylbatteri CG-MODELLERNAS KYLBATTERI PUMPENS ON/OFF STYRNING (POTENTIALFRI KONTAKT) 24/0-0VDC MATNING/REGLERING TILLUFT TILL RUMMEN CG-AUTOMATIK AGGREGATLEVERANS P2 KONDENSANSLUTNING SV50 AB GRUPPCENTRAL TL50 B 2x2x0.5 A Enervent Oy Ab Gnistvägen 0650 BORGÅ FINLAND puh +358 (0) fax +358 (0) Örelidsvägen OLSFORS SVERIGE tel +46 (0) fax +46 (0) ID: D D

2 I N N E H Å L L S F Ö R T E C K N I N G COOLING GEO (CG) JORDKYLA 3 ALLMÄNT 3 AUTOMATIK 3 RÖRINSTALLATIONER 3 RÖRINSTALLATION PRINCIPSCHEMA 4 EDA-CG KOPPLINGSSCHEMA 7 COOLING EXPANSION (CX) DX-BATTERI 8 ALLMÄNT 8 AUTOMATIK 8 RÖRINSTALLATIONER 8 PRINCIPBILD FÖR KOPPLINGEN AV DX-BATTERIET 9 EDA-CX STYRNING AV KYLAN 0

3 C O O L I N G G E O ( C G ) J O R D K Y L A ALLMÄNT Vid tillämpning av jordvärmepump kan man sommartid använda den svala vätskan som cirkulerar i jordkretsen, för att kyla tillluften som blåser in i huset. Det effektivaste resultatet når man med lösning som cirkulerar i borrhålet. AUTOMATIK CG- (Cooling Ground) automatik kan användas i alla Enervent ventilationsaggregat med EDA-automatik. Det finns två system att välja mellan: Alternativ : Automatiken innehåller det relä som behövs för att starta jordkretspumpen samt den 3-vägs ventil (Termomix D32S) och det ventilställdon (Belimo NRYD24-SR-W + installationsserie MS-NRE) som behövs för kylningen. Reglering av temperaturen sker med aggregatets egeneda-automatik. Alternativ 2 och 3: Automatiken innehåller det relä som behövs för att starta ventilationsaggregatets cirkulationsvattenpump samt den 3-vägs ventil (Belimo R3..) och det ventilställdon (Belimo TR24-SR) som behövs för kylningen. Reglering av temperaturen sker med aggregatets egen EDA-automatik. Jordkretspumpen startas inte för kylning av ventilationsaggregatet. RÖRINSTALLATIONER Alternativ (EDA-CG principschema ): I det rör som kommer upp från jordkretsen installeras 3-vägs ventilen / ventil ställdonet, som styr vätskeflödet i kylbatteriet enligt behov. Alternativ 2 och 3 (EDA-CG principschema 2 och 3): Nära kylbatteriet installeras en pumpgrupp, som cirkulerar den svala vätskan.

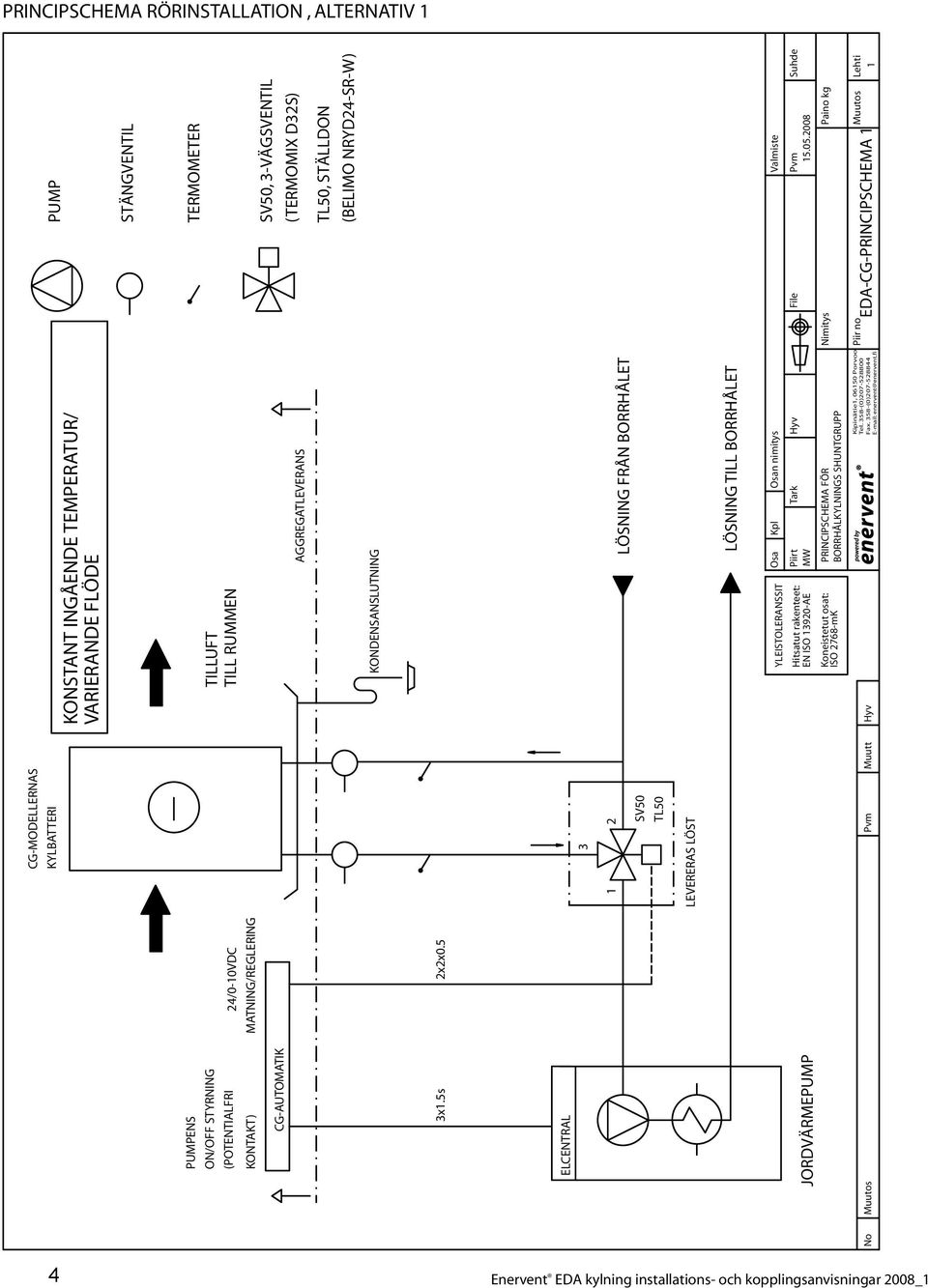

4 PRINCIPSCHEMA RÖRINSTALLATION, ALTERNATIV CG-MODELLERNAS KYLBATTERI KONSTANT INGÅENDE TEMPERATUR/ VARIERANDE FLÖDE PUMPENS ON/OFF STYRNING (POTENTIALFRI 24/0-0VDC KONTAKT) MATNING/REGLERING TILLUFT TILL RUMMEN CG-AUTOMATIK AGGREGATLEVERANS KONDENSANSLUTNING 2x2x0.5 ELCENTRAL 3 2 SV50 TL50 LÖSNING FRÅN BORRHÅLET LEVERERAS LÖST LÖSNING TILL BORRHÅLET JORDVÄRMEPUMP EN ISO 3920-AE Osa Kpl Osan nimitys Piirt Tark Hyv MW PRINCIPSCHEMA FÖR BORRHÅLKYLNINGS SHUNTGRUPP No Muutos Pvm Muutt Hyv Kipinätie, 0650 Porvoo PUMP STÄNGVENTIL TERMOMETER SV50, 3-VÄGSVENTIL (TERMOMIX D32S) TL50, STÄLLDON (BELIMO NRYD24-SR-W) Valmiste File Pvm Suhde Piir no EDA-CG-PRINCIPSCHEMA Muutos Lehti

5 PRINCIPSCHEMA RÖRINSTALLATION, ALTERNATIV 2 PUMPENS ON/OFF STYRNING (POTENTIALFRI KONTAKT) CG-AUTOMATIK GRUPPCENTRAL P JORDVÄRMEPUMP No Muutos 24/0-0VDC MATNING/REGLERING 2x2x0.5 LEVERERAS LÖST SV50 TL50 CG-MODELLERNAS KYLBATTERI KONSTANT INGÅENDE TEMPERATUR/ VARIERANDE FLÖDE TILLUFT TILL RUMMEN AGGREGATLEVERANS KONDENSANSLUTNING A B AB P2 LÖSNING FRÅN BORRHÅLET LÖSNING TILL BORRHÅLET EN ISO 3920-AE Osa Kpl Osan nimitys Piirt Tark Hyv MW PRINCIPSCHEMA FÖR BORRHÅLKYLNINGS SHUNTGRUPP Pvm Muutt Hyv Kipinätie, 0650 Porvoo Piir no P BORRHÅLSPUMP P2 CIRKULATIONSPUMP STÄNGVENTIL BAKSLAGSVENTIL TERMOMETER SV50, 3-VÄGSVENTIL (BELIMO R3...) TL50, STÄLLDON (BELIMO TR24-SR) Valmiste File Pvm Suhde EDA-CG-PRINCIPSCHEMA 2 Muutos Lehti

6 PRINCIPSCHEMA RÖRINSTALLATION, ALTERNATIV 3 CG-MODELLERNAS KYLBATTERI VARIERANDE INGÅENDE TEMPERATUR/ KONSTANT FLÖDE PUMPENS ON/OFF STYRNING (POTENTIALFRI 24/0-0VDC KONTAKT) MATNING/REGLERING TILLUFT TILL RUMMEN CG-AUTOMATIK AGGREGATLEVERANS KONDENSANSLUTNING P2 SV50 AB GRUPPCENTRAL TL50 B 2x2x0.5 A LEVERERAS LÖST P LÖSNING FRÅN BORRHÅLET LÖSNING TILL BORRHÅLET JORDVÄRMEPUMP EN ISO 3920-AE Osa Kpl Osan nimitys Piirt Tark Hyv MW PRINCIPSCHEMA FÖR BORRHÅLKYLNINGS SHUNTGRUPP No Muutos Pvm Muutt Hyv Kipinätie, 0650 Porvoo P BORRHÅLSPUMP P2 CIRKULATIONSPUMP STÄNGVENTIL BAKSLAGSVENTIL TERMOMETER SV50, 3-VÄGSVENTIL (BELIMO R3...) TL50, STÄLLDON (BELIMO TR24-SR) Valmiste File Pvm Suhde Piir no EDA-CG-PRINCIPSCHEMA 3 Muutos Lehti

7 EDA-CG KOPPLINGSSCHEMA TL 50 VENTILSTÄLLDON FÖR KYLA Y 2 3 KYL STYR SPÄNNING 24VDC/0-0 VDC VENTILATIONSAGREGAT VARNING FÖR EXTERN STYRSPÄNNING VENTILATIONS AGREGATETS STYRKORT 0-0 VDC / 24 VDC JORDKRETSPUMPENS STYRNING FÖR KYLNING EN ISO 3920-AE Hyv OBS! VÄLJ ALTERNATIV ELLER ALTERNATIV 2 ALTERNATIV. L 230 VAC, MAX 500W KONTAKTOR FÖR JORDKRETSPUMP N L N M PE JORDKRETSPUMP JORDVÄRMEPUMPENS STYRCENTRAL ALTERNATIV 2 L K KONTAKTOR FÖR JORDKRETSPUMP N N L N M PE JORDKRETSPUMP GRUPPCENTRAL Osa Kpl Osan nimitys Valmiste Piirt Tark Hyv File Pvm Suhde MW : EDA-CG EL KOPPLINGAR KYLNINGENS STYRNING Piir no Muutos Lehti A GND +24V AO3 DO3 DO3 ON/OFF Kipinätie, 0650 Porvoo

8 C O O L I N G E X P A N S I O N ( C X ) D X - B A T T E R I ALLMÄNT Enervent EDA modellerna har som standard 0-0 V reglersignal och reläutgång för kyla. AUTOMATIK EDA-automatikens potentialfria reläutgång startar kylningskompressorn när det finns behov för kyla. Vidare hindrar styrningens fördröjningsfunktion kompressorn från att starta för ofta. Styrspänningen till kompressorns kontaktor tas från kylaggregatet. RÖRINSTALLATIONER Förångningsbatteri vid ventilationsaggregatet (inbyggd eller kanalinstallation) kopplas enligt kylinstallationsbestämmelser till kylanläggning. Förångningsbatteriets kondensrör ansluts via vattenlås till avloppet.

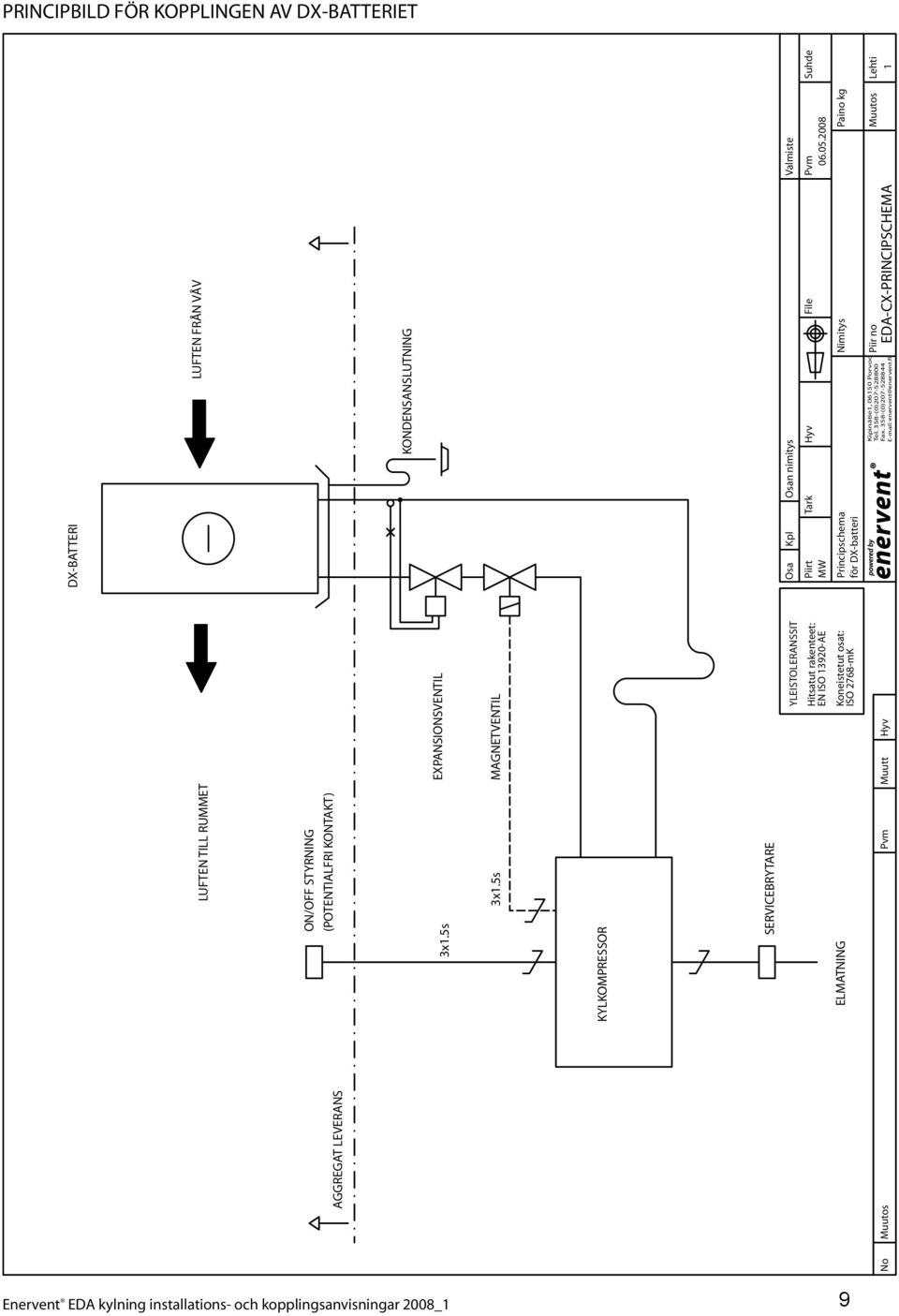

9 PRINCIPBILD FÖR KOPPLINGEN AV DX-BATTERIET No AGGREGAT LEVERANS Muutos LUFTEN TILL RUMMET ON/OFF STYRNING (POTENTIALFRI KONTAKT) EXPANSIONSVENTIL MAGNETVENTIL KYLKOMPRESSOR SERVICEBRYTARE EN ISO 3920-AE ELMATNING Pvm Muutt Hyv DX-BATTERI Osa Kpl Piirt MW Principschema för DX-batteri LUFTEN FRÅN VÅV KONDENSANSLUTNING Osan nimitys Valmiste Tark Hyv File Pvm Suhde Kipinätie, 0650 Porvoo Piir no EDA-CX-PRINCIPSCHEMA Muutos Lehti

10 EDA-CX STYRNING AV KYLAN VENTILATIONS AGGREGATET AGGREGATETS EDA STYRKORT Hyv SE UPP FÖR EXTERNA STYRSPÄNNINGAR! EN ISO 3920-AE Osa Kpl Osan nimitys Valmiste Piirt Tark Hyv File Pvm Suhde JP EDA-CX KOPPLING KYLNINGENS STYRNING Piir no Muutos Lehti A DO3 POTENTIALFRI STYRSPETS 230 VAC, AC 0A, AC3 8A ON/OFF KYLNINGSKOMPRESSORNS ELCENTRAL 2 KYLNINGENS STYRNING FUNKTIONSBESKRIVNING: RELÄUTGÅNGEN DO3 STARTAR KYLKOMPRESSORN FÖR DEN TID DÅ KYLNINGEN ÄR PÅ. OBS! GENOM DO3 FÅR ENDAST STYRSPÄNNINGEN TILL KOMPRESSORN KOPPLAS - INTE SJÄLVA MATNINGEN. RELÄUTGÅNGEN AKTIVERAS DÅ KYLSTYRNINGEN HAR NÅTT KYLNINGENS "SET :" GRÄNSVÄRDE OCH DEAKTIVERAS DÅ KYLSTYRNINGEN SJUNKER UNDER KYLNINGENS "RESET 2:" GRÄNSVÄRDE. CX-STYRNINGEN HAR EN FÖRDRÖJNINGSFUNKTION "DELAY ", SOM FÖRHINDRAR ATT KOMPRESSORN SLÅR PÅ IGEN INOM INSTÄLLD TID. KYLNINGEN STARTAR INTE OM UTETEMPERATUREN ÄR UNDER "KYLN.SPRR.:" GRÄNSVÄRDE. FABRIKSINSTÄLLNINGAR: SET : 4VDC RESET : VDC DELAY : 5min KYLN.SPRR: 6 C Kipinätie, 0650 Porvoo DO3 2 0
