1 NOK UTÅV Säkerhetsutrustning ör varmvattenpannor och värmeväxlare enligt S 2002:1 och VV 1993 NY uppdaterad utgåva planerad under 2010!

2 örord enna nya utgåva är en bearbetning av den tidigare utgåvan beroende på förändringar i regelverken och behandlar helt vattenfyllda varmvattenpannor, temp max 110 o, och värmeväxlare. Tryckkärlsdirektivet, S 1999:4, gäller för alla typer av pannor oberoende av temperatur. ör pannor i varmvattenanläggningar där temperaturen får vara max 110 o gäller dock S 1999:4 8, som innebär att god teknisk praxis skall tillämpas. ör manuellt eldade fastbränslepannor där PS x V > 50 gäller dock S 1999:4, bilaga 6. Varm- och hetvattenanvisningar (VV 1993) med ändringsmeddelande nr 1 och 2 samt astbränsleanvisningar ( 1993) utgör basen för val av erforderlig utrustning och är god teknisk praxis. I nvändning av trycksatta anordningar (S 2002:1) anges nu panneffekten >50 kw för varmvattenanläggningar som gräns för periodisk övervakning. etta förhållande medför ändrade krav på utrustning för pannor. Stor påverkan har riskbedömningen som anläggningsägaren skall göra. Ytterligare en nyhet i denna utgåva är möjligheten att förse en panna (ej fastbränsle) upp till 2000 kw och högst 6 bar med bl.a endast en säkerhetsventil som skall monteras direkt på pannan. andboken behandlar pannanläggningar där temperaturvaktens blockeringsvärde är högst 110 o, dvs varmvattenanläggningar. ör värmeväxlare finns dock utrustningsförslag även för högre temperaturer. ör pannor i hetvattenanläggningar, dvs >110 o, och ångpannor skall numera följande harmoniserade N-standarder tillämpas: Vattenrörspannor SS-N (16 delar) ldrörspannor SS-N (13 delar) Utrustning för dessa pannor behandlas inte i denna handbok.

3 Innehållsförteckning Slutet Värmesystem ldningsform riftdata Sida Oberoende Oberoende Olja, gas, el Olja, gas, el Olja, gas, el Olja, gas, el Olja, gas, el astbränsle astbränsle astbränsle Värmeväxlare Värmeväxlare 50kW, 110 o, 2, 5 bar > 50kW 100kW, 110 o, 2,5 bar > 100kW, 110 o, en panna förstorad framledning > 100kW, 110 o, två eller flera pannor förstorad framledning > 100kW 350kW, 110 o, 6,0 bar en panna säkerhetsventilen direkt på pannan > 350kW 2000kW, 100 o, 6,0 bar säkerhetsventilen direkt på pannan > 2000kW, 110 o, två eller flera pannor, säkerhetsventilerna direkt på pannan > 100kW, 110 o, en panna, förstorad framledning > 100kW, 110 o, två eller flera pannor förstorad framledning > 100kW, 110 o, en panna, säkerhetsventilerna direkt på pannan Termisk expansion, typ fjärrvärme Ångbildning på sekundärsidan Öppet Värmesystem ldningsform riftdata Sida Olja, gas, el > 100kW, 110 o, astbränsle > 100kW, 110 o, Tabell Krav på periodisk övervakning, och övervakningsintervall 38 3

4 SLUTT VÄRMSYSTM ldningsform Oberoende av bränsleslag Panntyp elt vattenfylld panna, slutet värmesystem riftdata 50 kw, 110 o, 2,5 bar Nödvändig utrustning enligt S 2002:1 och VV 1993 Motsvarande T-utrustning Säkerhetsventil Minst 1 st -märkt N 20 per panna. Placeras icke avstängbart i anslutning till pannans högsta del. år även vara placerad på förbindelseledning mellan panna och expansionskärl. Ledningen skall gå i oavbruten stigning från pannans högsta del till säkerhetsventilen. T 8310 öglyftande säkerhetsventil. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8305, T 8306 T , graderad 0-4 bar(e) med justerbar röd varningsvisare. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T 8050 utomatisk luftavledare. Temperaturbegränsare ör fastbränsle krävs en typgodkänd termiskt verkande anordning. enna anordning skall vara fullt öppen senast då temperaturen i pannvattnet uppnått 100 o. ör effektiv kylning erfordras att tillräckligt kallvattenflöde säkerställs. T 8378 Temperaturbegränsare. I nm. I anläggning med flera pannor skall varje panna vara utrustad med en säkerhetsventil direkt på pannan. Utöver denna utrustning kan alternativt jetex ventilsatser T 8371, T 8372 eller T 8373 användas i vissa anläggningar. Ändringsmeddelande nr 2 till VV 1993 visar på ett stort antal andra godtagbara lösningar vilka ej tas upp i denna handbok. 4

5 bar kpa SLUTT VÄRMSYSTM I W KV TMPRTURRÄNSR, RORRS ÖR STRÄNSLPNN T 8310 T alt. T T T T 3562 vstängningsventil T 3561 vstängningsventil T 3561 vtappningsventil T 83XX xpansionskärl I T

6 SLUTT VÄRMSYSTM ldningsform Oberoende av bränsleslag Panntyp elt vattenfylld panna, slutet värmesystem Övervakning Periodisk övervakning riftdata > 50 kw 100 kw, 110 o, 2,5 bar Nödvändig utrustning enligt S 2002:1 och VV 1993 Motsvarande T-utrustning Säkerhetsventil Minst 1 st -märkt N 20 per panna. Placeras icke avstängbart i anslutning till pannans högsta del. år även vara placerad på förbindelseledning mellan panna och expansionskärl. Ledningen skall gå i oavbruten stigning från pannans högsta del till säkerhetsventilen. T 8309, T 8310 öglyftande säkerhetsventil. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8306 T , graderad 0-4 bar(e) med justerbar röd varningsvisare med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. T 1844 Kontrolltryckmätarventil. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T 8050 utomatisk luftavledare. Temperaturbegränsare ör fastbränsle krävs en typgodkänd termiskt verkande anordning. enna anordning skall vara fullt öppen senast då temperaturen i pannvattnet uppnått 100 o. ör effektiv kylning erfordras att tillräckligt kallvattenflöde säkerställs. nm. I anläggning med flera pannor skall varje panna vara utrustad med en säkerhetsventil direkt på pannan. T 8378 Temperaturbegränsare. I Om brukaren, efter gjord riskanalys, ej godkänner ovanstående utrustning, skall anläggningen också förses med högtrycksvakt och nivåvakt (katastrofskydd). T 8315NT JS integrerad säkerhetsutrustning innehållande: nivåvakt och tryckvakt. nheten är godkänd enligt S 1999:4, kategori IV och är -märkt. 6

7 bar kpa SLUTT VÄRMSYSTM I W KV TMPRTURRÄNSR, RORRS ÖR STRÄNSLPNN T 8310 alt. T 8309 T T T T 3562 vstängningsventil T 3561 vstängningsventil T 3561 vtappningsventil T 83XX xpansionskärl I T

8 SLUTT VÄRMSYSTM anläggning bestående av en panna ldningsform Olja, gas, el Panntyp elt vattenfylld panna, slutet värmesystem, förstorad framledning Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Nödvändig utrustning enligt S 2002:1 och VV 1993 Motsvarande T-utrustning Säkerhetsventil Minst två säkerhetsventiler med anslutning N20 vid temperatur 110 o och effekt > 100 kw kw. essa får vara av höglyftande typ kw T 8309, T 8310 öglyftande säkerhetsventil. ör effekt > kw krävs minst två säkerhetsventiler. essa skall vara av proportionell typ. öglyftande säkerhetsventil med tillsatsbelastning får ersätta proportionell ventil. Samtliga säkerhetsventiler skall vara -märkta. > kw T Proportionell säkerhetsventil. Vid effekt > 12 MW tillkommer en mindre säkerhetsventil av höglyftande eller proportionell typ med anslutning N20 dimensionerad för minst 5% och högst 10% av pannans ångflöde vid max effekt. > 12 MW T Proportionell ventil som tillkommande. Säkerhetsventilerna får placeras på förstorad oavstängbar del av framledningen, s k ångsamlingsrör, så nära pannan som möjligt. Tryckfallet i tillopps- och utloppsledningen får ej överstiga 3% respektive 15% av säkerhetsventilens öppningstryck. T 8312 Ångsamlingsrör. nm. Om utloppsledningarna dras över tak skall dessa ledas via avspänningskärl för att undvika blåsning av vätska. fter medgivande från kontrollorganet kan dock utloppsledningarna dras över tak under vissa förutsättningar. T 8313V vspänningskärl. 8

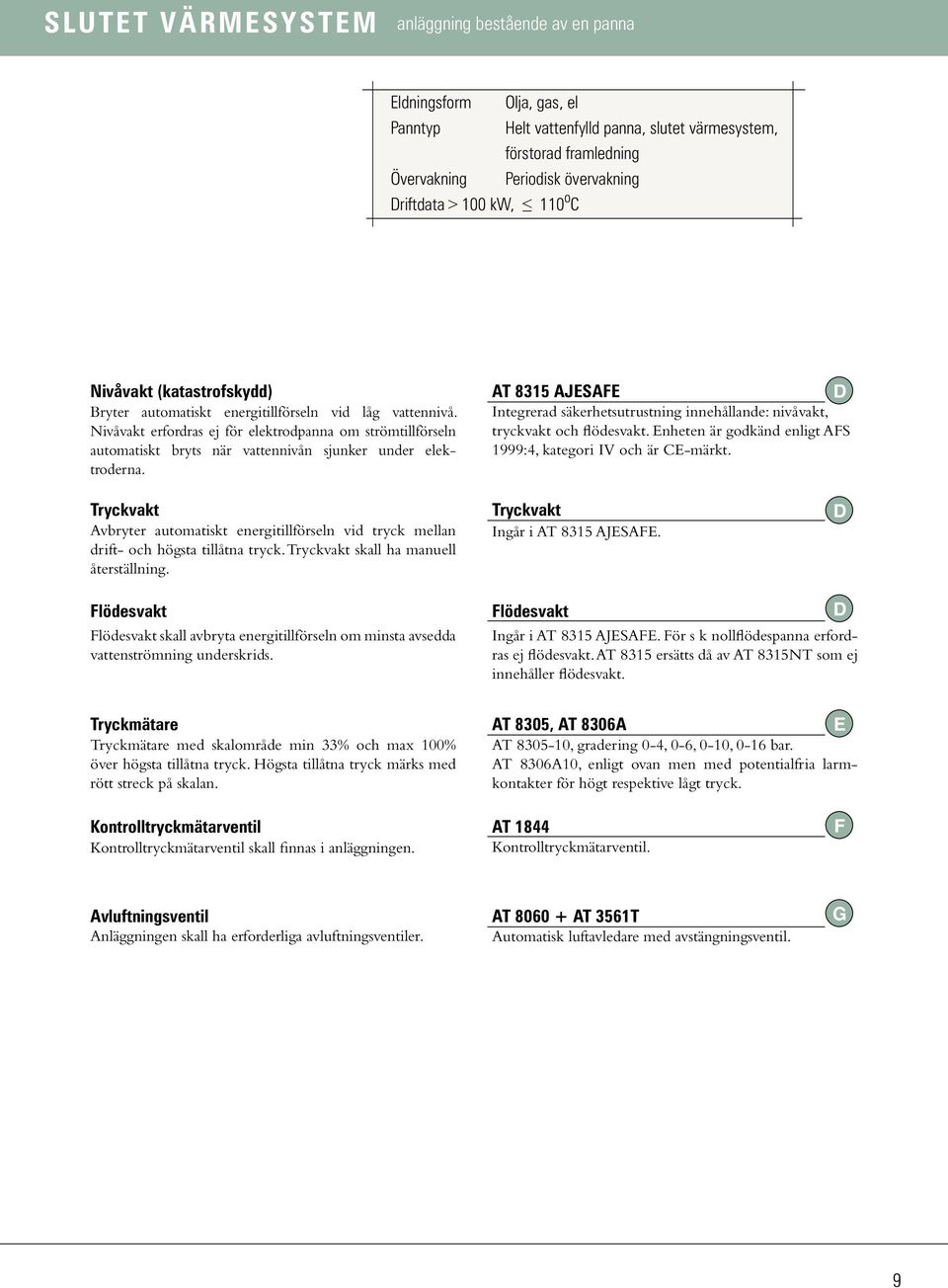

9 SLUTT VÄRMSYSTM anläggning bestående av en panna ldningsform Olja, gas, el Panntyp elt vattenfylld panna, slutet värmesystem, förstorad framledning Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Nivåvakt (katastrofskydd) ryter automatiskt energitillförseln vid låg vattennivå. Nivåvakt erfordras ej för elektrodpanna om strömtillförseln automatiskt bryts när vattennivån sjunker under elektroderna. T 8315 JS Integrerad säkerhetsutrustning innehållande: nivåvakt, tryckvakt och flödesvakt. nheten är godkänd enligt S 1999:4, kategori IV och är -märkt. Tryckvakt vbryter automatiskt energitillförseln vid tryck mellan drift- och högsta tillåtna tryck. Tryckvakt skall ha manuell återställning. Tryckvakt Ingår i T 8315 JS. lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. lödesvakt Ingår i T 8315 JS. ör s k nollflödespanna erfordras ej flödesvakt. T 8315 ersätts då av T 8315NT som ej innehåller flödesvakt. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. T 1844 Kontrolltryckmätarventil. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T T 3561T utomatisk luftavledare med avstängningsventil. 9

10 kpa bar lödesvakt SLUTT VÄRMSYSTM anläggning bestående av en panna ränering N10 av resp utloppsrör anordnas I J I M J L T 8310, T 8309 alt. T T 8312 T 8313V T 8315 T alt. T T T T 3561T T 3561 vtappningsventil I T 3590 vstängningsventil J T 3561 vstängningsventil K T 3561 vtappningsventil L T 8303 vsvalningskärl vid exp.kärlstemp >60 M T 83XX xpansionskärl K ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN 10

11 SLUTT VÄRMSYSTM anläggning bestående av två eller flera pannor ldningsform Olja, gas, el Panntyp elt vattenfylld panna, slutet värmesystem, förstorad framledning Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Nödvändig utrustning enligt S 2002:1 och VV 1993 Motsvarande T-utrustning Säkerhetsventil Säkerhetsventiler får vara gemensamma för flera pannor om dessa utrustas med växelventil, enligt nedan. Minst två säkerhetsventiler med anslutning N20 per anläggning vid temperatur 110 o och sammanlagd effekt > 100 kw kw. essa får vara av höglyftande typ. ör sammanlagd effekt > kw krävs minst två säkerhetsventiler. essa skall vara av proportionell typ. öglyftande säkerhetsventil med tillsatsbelastning får ersätta proportionell ventil. Samtliga säkerhetsventiler skall vara -märkta. Vid effekt > 12 MW tillkommer en mindre säkerhetsventil av höglyftande eller proportionell typ med anslutning N20 dimensionerad för minst 5% och högst 10% av pannans ångflöde vid max effekt. Säkerhetsventilerna får placeras på förstorad oavstängbar del av framledningen, s k ångsamlingsrör, så nära pannan som möjligt. Tryckfallet i tillopps- och utloppsledningen får ej överstiga 3% respektive 15% av säkerhetsventilens öppningstryck. nm. Om utloppsledningarna dras över tak skall dessa ledas via avspänningskärl för att undvika blåsning av vätska. fter medgivande från kontrollorganet kan dock utloppsledningarna dras över tak under vissa förutsättningar kw T 8309, T 8310 öglyftande säkerhetsventil. > 2000 kw T Proportionell säkerhetsventil. > 12 MW T Proportionell ventil som tillkommande. T 8312 Ångsamlingsrör. T 8313V vspänningskärl. Nivåvakt (katastrofskydd) ryter automatiskt energitillförseln vid låg vattennivå. Nivåvakt erfordras ej för elektrodpanna om strömtillförseln automatiskt bryts när vattennivån sjunker under elektroderna. T 8315 JS Integrerad säkerhetsutrustning innehållande: nivåvakt, tryckvakt och flödesvakt. nheten är godkänd enligt S 1999: 4, kategori IV och är -märkt. 11

12 SLUTT VÄRMSYSTM anläggning bestående av två eller flera pannor ldningsform Olja, gas, el Panntyp elt vattenfylld panna, slutet värmesystem, förstorad framledning Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Tryckvakt vbryter automatiskt energitillförseln vid tryck mellan drift- och högsta tillåtna tryck. Tryckvakt skall ha manuell återställning. nm. Nivåvakt och tryckvakt får vara gemensamma för flera pannor om dessa utrustas med växelventiler. Tryckvakt Ingår i T 8315 JS. lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. lödesvakt (tillkommande panna) vbryter automatisk energitillförseln om minsta avsedda vattenströmning underskrids i tillkommande panna. Växelventil Varje panna utrustas med växelventil med minst samma fria genomlopp som förbindelseröret. OS! Även här måste hänsyn tas till att tryckfallet mellan respektive panna och säkerhetsventiler högst får uppgå till 3% av säkerhetsventilens öppningstryck. lödesvakt Ingår i T 8315 JS. ör s k nollflödespanna erfordras ej flödesvakt. T 8315 ersätts då av T 8315NT som ej innehåller flödesvakt. T 8316P lödesvakt för varje tillkommande panna. rfordras ej för s k nollflödespanna. T 3485 Växelventil. enna enhet medger även avstängning mot säkerhetsutrustningen. Ventilenheten är kontrollberäknad och godkänd av NV. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. T 1844 Kontrolltryckmätarventil. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T T 3561T utomatisk luftavledare med avstängningsventil. I 12

13 T 8310, T 8309 alt. T T 8312 T 8313V T 8315 alt, T 8315S T 8316P15 T 3485 T alt. T T I T T 3561T J T 3561 vtappningsventil K T 3590 vstängningsventil L T 3561 vstängningsventil M T 3561 vtappningsventil N T 8303 vsvalningskärl vid exp.kärlstemp >60 0 T 83XX xpansionskärl ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN O L N M L K K lödesvakt I J ränering N10 av resp utloppsrör anordnas K kpa bar SLUTT VÄRMSYSTM anläggning bestående av två eller flera pannor 13

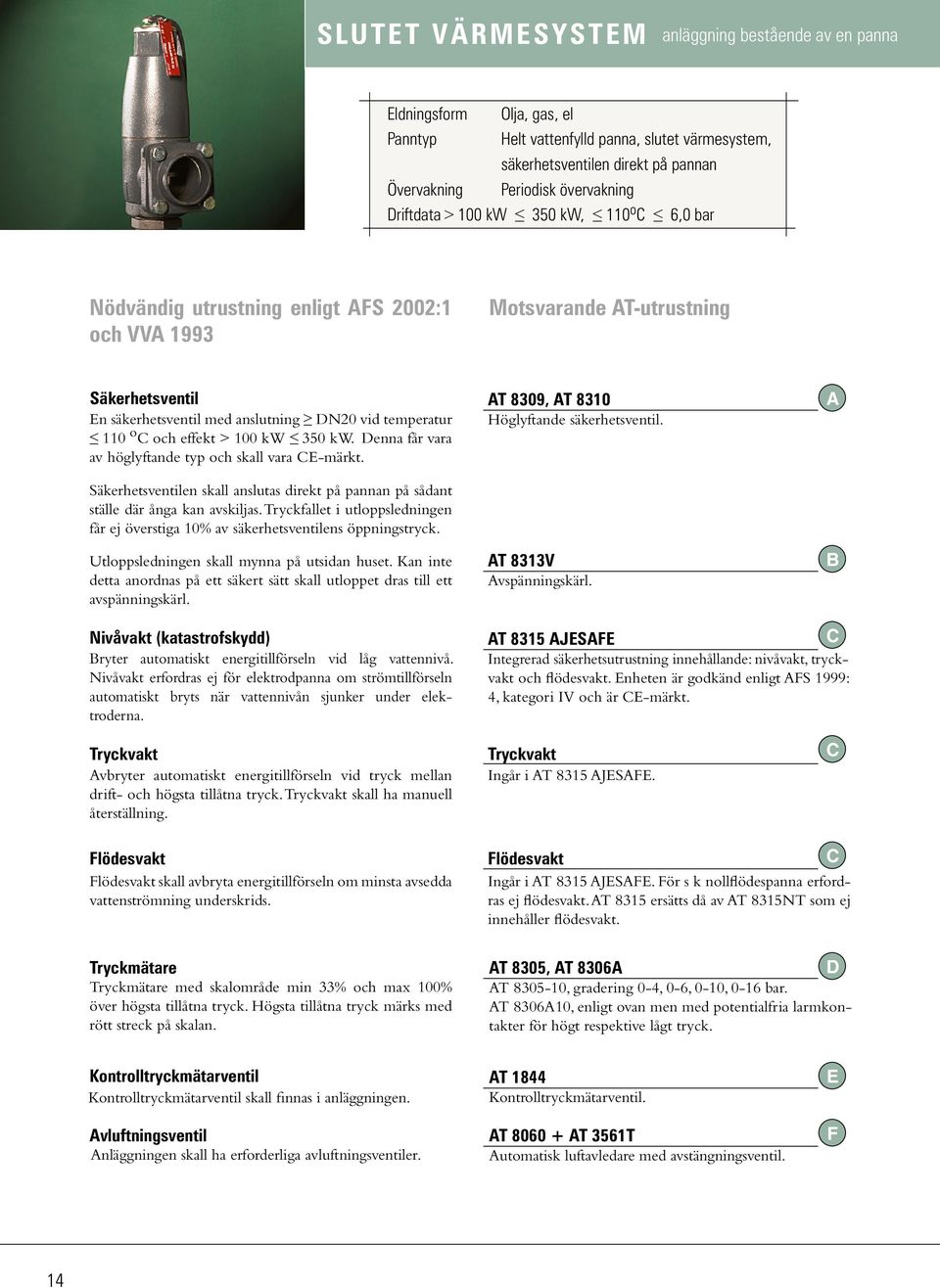

14 SLUTT VÄRMSYSTM anläggning bestående av av en en panna ldningsform Olja, gas, el Panntyp elt vattenfylld panna, slutet värmesystem, säkerhetsventilen direkt på pannan Övervakning Periodisk övervakning riftdata > 100 kw 350 kw, 110 o 6,0 bar Nödvändig utrustning enligt S 2002:1 och VV 1993 Motsvarande T-utrustning Säkerhetsventil n säkerhetsventil med anslutning N20 vid temperatur 110 o och effekt > 100 kw 350 kw. enna får vara av höglyftande typ och skall vara -märkt. Säkerhetsventilen skall anslutas direkt på pannan på sådant ställe där ånga kan avskiljas. Tryckfallet i utloppsledningen får ej överstiga 10% av säkerhetsventilens öppningstryck. Utloppsledningen skall mynna på utsidan huset. Kan inte detta anordnas på ett säkert sätt skall utloppet dras till ett avspänningskärl. T 8309, T 8310 öglyftande säkerhetsventil. T 8313V vspänningskärl. Nivåvakt (katastrofskydd) ryter automatiskt energitillförseln vid låg vattennivå. Nivåvakt erfordras ej för elektrodpanna om strömtillförseln automatiskt bryts när vattennivån sjunker under elektroderna. T 8315 JS Integrerad säkerhetsutrustning innehållande: nivåvakt, tryckvakt och flödesvakt. nheten är godkänd enligt S 1999: 4, kategori IV och är -märkt. Tryckvakt vbryter automatiskt energitillförseln vid tryck mellan drift- och högsta tillåtna tryck. Tryckvakt skall ha manuell återställning. Tryckvakt Ingår i T 8315 JS. lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. lödesvakt Ingår i T 8315 JS. ör s k nollflödespanna erfordras ej flödesvakt. T 8315 ersätts då av T 8315NT som ej innehåller flödesvakt. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil T 1844 Kontrolltryckmätarventil skall finnas i anläggningen. Kontrolltryckmätarventil. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T T 3561T utomatisk luftavledare med avstängningsventil. 14

15 bar kpa lödesvakt SLUTT VÄRMSYSTM anläggning bestående av en panna ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN ränering N10 av utloppsrör anordnas K J I T 8310, T 8309 T 8313V T 8315 T alt. T T T T 3561T T 3590 vstängningsventil T 3561 vstängningsventil I T 3561 vtappningsventil J T 8303 vsvalningskärl vid exp.kärlstemp >60 K T 83XX xpansionskärl 15

16 SLUTT VÄRMSYSTM anläggning bestående av en panna ldningsform Olja, gas, el Panntyp elt vattenfylld panna, slutet värmesystem, säkerhetsventilen direkt på pannan Övervakning Periodisk övervakning riftdata > 350 kw 2000 kw, 100 o 6,0 bar Nödvändig utrustning enligt S 2002:1 och VV 1993 Motsvarande T-utrustning Säkerhetsventil n säkerhetsventil med anslutning N20 vid temperatur 100 o och effekt > 350 kw 2000 kw. enna får vara av höglyftande typ och skall vara -märkt. Säkerhetsventilen skall anslutas direkt på pannan på sådant ställe där ånga kan avskiljas. Tryckfallet i utloppsledningen får ej överstiga 10% av säkerhetsventilens öppningstryck. Utloppsledningen skall mynna i ett avspänningskärl. lternativt kan utloppsledningen mynna på utsidan huset om nedanstående extra utrustning installeras. Nivåvakt (katastrofskydd) ryter automatiskt energitillförseln vid låg vattennivå. Nivåvakt erfordras ej för elektrodpanna om strömtillförseln automatiskt bryts när vattennivån sjunker under elektroderna. Tryckvakt vbryter automatiskt energitillförseln vid tryck mellan drift- och högsta tillåtna tryck. Tryckvakt skall ha manuell återställning. lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8309, T 8310 öglyftande säkerhetsventil. T 8313V vspänningskärl. Kontrolltryckmätarventil T 1844 Kontrolltryckmätarventil skall finnas i anläggningen. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T 8315 JS Integrerad säkerhetsutrustning innehållande: nivåvakt, tryckvakt och flödesvakt. nheten är godkänd enligt S 1999:4, kategori IV och är -märkt. Tryckvakt Ingår i T 8315 JS. lödesvakt Ingår i T 8315 JS. ör s k nollflödespanna erfordras ej flödesvakt. T 8315 ersätts då av T 8315NT som ej innehåller flödesvakt. xtra tryckvakt T 8317 vbryter automatiskt energitillförseln vid tryck mellan Tryckvakt med manuell återställning. drift- och högsta tillåtna tryck. xtra temperaturvakt vbryter automatiskt energitillförseln vid temperatur mellan drift- och högsta tillåtna temperatur. T 4898P Temperaturvakt med manuell återställning. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil. T T 3561T utomatisk luftavledare med avstängningsventil. 16

17 bar kpa lödesvakt SLUTT VÄRMSYSTM anläggning bestående av en panna I ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN ränering N10 av utloppsrör anordnas J I M J L KI T 8310, T 8309 T 8313V T 8315 T T 4898P15 T alt. T T T T 3561T I T 3590 vstängningsventil J T 3561 vstängningsventil K T 3561 vtappningsventil L T 8303 vsvalningskärl vid exp.kärlstemp >60 M T 83XX xpansionskärl 17

18 SLUTT VÄRMSYSTM anläggning bestående av två eller flera pannor ldningsform Olja, gas, el Panntyp elt vattenfylld panna, slutet värmesystem, säkerhetsventilerna direkt på pannan Övervakning Periodisk övervakning riftdata > 2000 kw, 110 o Nödvändig utrustning enligt S 2002:1 och VV 1993 Motsvarande T-utrustning Säkerhetsventil Minst två säkerhetsventiler per panna vid temperatur 110 o och effekt > 2000 kw. essa skall vara av proportionell typ. öglyftande säkerhetsventil med tillsatsbelastning får ersätta proportionell ventil. Samtliga säkerhetsventiler skall vara -märkta. Vid effekt > 12 MW tillkommer en mindre säkerhetsventil av höglyftande eller proportionell typ med anslutning N20 dimensionerad för minst 5% och högst 10% av pannans ångflöde vid max effekt. Säkerhetsventilerna skall anslutas direkt på pannan på sådant ställe där ånga kan avskiljas. Tryckfallet i utloppsledningen får ej överstiga 15% av säkerhetsventilens öppningstryck. nm. Om utloppsledningarna dras över tak skall dessa ledas via avspänningskärl för att undvika blåsning av vätska. fter medgivande från kontrollorganet kan dock utloppsledningarna dras över tak under vissa förutsättningar. T Proportionell säkerhetsventil. > 12 MW T Proportionell ventil som tillkommande. T 8313V vspänningskärl. Nivåvakt (katastrofskydd) ryter automatiskt energitillförseln vid låg vattennivå. Nivåvakt erfordras ej för elektrodpanna om strömtillförseln automatiskt bryts när vattennivån sjunker under elektroderna. T 8315 JS Integrerad säkerhetsutrustning innehållande: nivåvakt, tryckvakt och flödesvakt. nheten är godkänd enligt S 1999: 4, kategori IV och är -märkt. 18

19 SLUTT VÄRMSYSTM anläggning bestående av två eller flera pannor ldningsform Olja, gas, el Panntyp elt vattenfylld panna, slutet värmesystem, säkerhetsventilerna direkt på pannan Övervakning Periodisk övervakning riftdata > 2000 kw, 110 o Tryckvakt vbryter automatiskt energitillförseln vid tryck mellan drift- och högsta tillåtna tryck. Tryckvakt skall ha manuell återställning. Tryckvakt Ingår i T 8315 JS. lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. nm. Nivåvakt och tryckvakt får vara gemensamma för flera pannor när säkerhetsventilerna placeras direkt på varje panna om varje panna utrustas med växelventil. lödesvakt Ingår i T 8315 JS. ör s k nollflödespanna erfordras ej flödesvakt. T 8315 ersätts då av T 8315NT som ej innehåller flödesvakt. lödesvakt (tillkommande panna) lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. T 8316P lödesvakt för varje tillkommande panna. rfordras ej för sk. nollflödespanna. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T 1844 Kontrolltryckmätarventil. T T 3561T utomatisk luftavledare med avstängningsventil. Växelventil Varje panna utrustas med växelventil för att nivåvakten och tryckvakten inte skall bli avskiljd från respektive panna. T 3485 M Växelventil för garanterad kommunikation mellan respektive panna och nivå-/tryckvakt. Ventilenheten är kontrollberäknad och godkänd av NV. 19

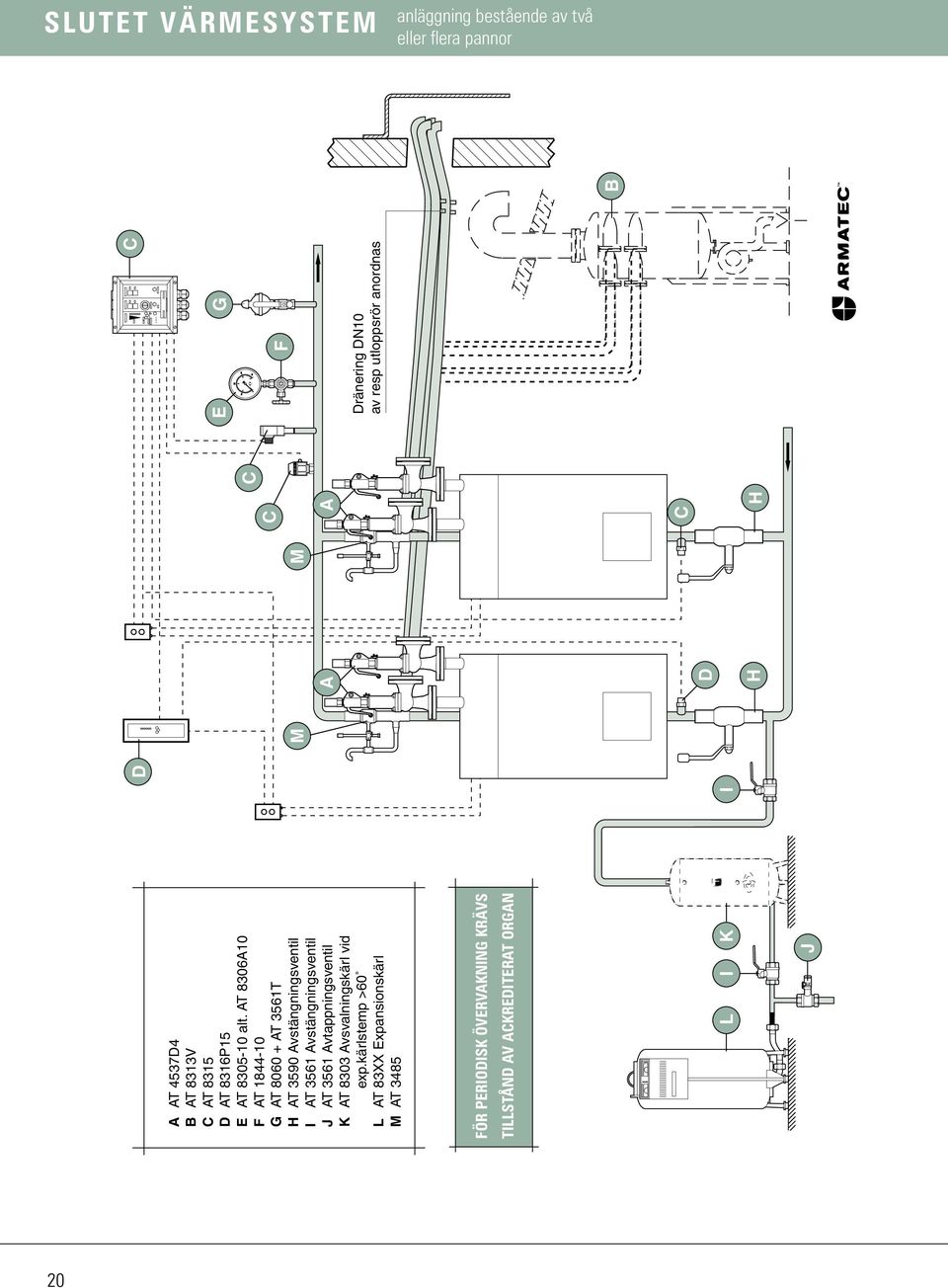

20 T T 8313V T 8315 T 8316P15 T alt. T T T T 3561T T 3590 vstängningsventil I T 3561 vstängningsventil J T 3561 vtappningsventil K T 8303 vsvalningskärl vid exp.kärlstemp >60 L T 83XX xpansionskärl M T 3485 ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN L I K I J M lödesvakt ränering N10 av resp utloppsrör anordnas bar kpa SLUTT VÄRMSYSTM anläggning bestående av två eller flera pannor M 20

21 SLUTT VÄRMSYSTM anläggning bestående av en panna ldningsform astbränsle Panntyp elt vattenfylld panna, slutet värmesystem, förstorad framledning Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Nödvändig utrustning enligt S 2002:1 och 1993 Säkerhetsventil Minst två säkerhetsventiler med anslutning N20 vid temperatur 110 o och effekt > 100 kw 2000 kw. essa får vara av höglyftande typ. ör sammanlagd effekt > kw krävs minst två säkerhetsventiler. essa skall vara av proportionell typ. öglyftande säkerhetsventil med tillsatsbelastning får ersätta proportionell ventil. Samtliga säkerhetsventiler skall vara -märkta. Vid effekt > 12 MW tillkommer en mindre säkerhetsventil av höglyftande eller proportionell typ med anslutning N20 dimensionerad för minst 5% och högst 10% av pannans ångflöde vid max effekt. Motsvarande T-utrustning kw T 8309, T 8310 öglyftande säkerhetsventil. > kw T Proportionell säkerhetsventil. > 12 MW T Proportionell ventil som tillkommande. Säkerhetsventilerna får placeras på gemensam, förstorad och oavstängbar del av framledning, s k ångsamlingsrör så nära pannan som möjligt. Tryckfallet i tillopps- och utloppsledningen får ej överstiga 3% respektive 15% av säkerhetsventilens öppningstryck. T 8312 Ångsamlingsrör. nm. Om utloppsledningarna dras över tak skall dessa ledas via avspänningskärl för att undvika blåsning av vätska. fter medgivande från kontrollorganet kan dock utloppsledningarna dras över tak under vissa förutsättningar. T 8313V vspänningskärl. Nivåvakt (katastrofskydd) Startar automatiskt nedeldning och där så erfordras, nödkylning när pannans lägsta nivå indikeras. T 8315 alt. T 8315S Integrerad säkerhetsutrustning. lternativt innehållande: Självövervakande nivåvakt, tryckvakt och flödesvakt. åda enheterna är godkända enligt S 1999:4, kategori IV och är -märkta. 21

22 SLUTT VÄRMSYSTM anläggning bestående av en panna ldningsform astbränsle Panntyp elt vattenfylld panna, slutet värmesystem, förstorad framledning Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Tryckvakt, högt vattentryck Startar automatiskt nedeldningen vid ett tryck mellan pannans drifttryck och högsta tillåtna tryck. Tryckvakten skall ha manuell återställning. lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. Tryckvakt Ingår i T 8315, alt. T 8315S JS. lödesvakt Ingår i T 8315, alt. T 8315S JS. Tryckvakt, lågt vattentryck Startar automatiskt nedeldning när mättnadstrycket underskrids. T 8317L Lågtrycksvakt. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T 1844 Kontrolltryckmätarventil. T T 3561T utomatisk luftavledare med avstängningsventil. Nedeldningstermostat och Nödkylningstemperaturvakt rfordras för styrning av nedeldning respektive nödkylning. essa finns för närvarande inte i vårt sortiment. 22

23 kpa bar lödesvakt SLUTT VÄRMSYSTM anläggning bestående av en panna ränering N10 av resp utloppsrör anordnas I J K J N K M L T 8310, T 8309 alt. T T 8312 T 8313V T 8315 alt. T 8315S T 8317L15 T alt. T T T T 3561T I T 3561 vtappningsventil J T 3590 vstängningsventil K T 3561 vstängningsventil L T 3561 vtappningsventil M T 8303 vsvalningskärl vid exp.kärlstemp >60 N T 83XX xpansionskärl ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN 23

24 SLUTT VÄRMSYSTM anläggning bestående av två eller flera pannor ldningsform astbränsle Panntyp elt vattenfylld panna, slutet värmesystem, förstorad framledning Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Nödvändig utrustning enligt S 2002:1 och 1993 Motsvarande T-utrustning Säkerhetsventil Säkerhetsventiler får vara gemensamma för flera pannor om dessa utrustas med växelventil, enligt nedan. Minst två säkerhetsventiler med anslutning N20 vid temperatur 110 o och sammanlagd effekt > 100 kw kw. essa får vara av höglyftande typ. ör effekt > kw krävs minst två säkerhetsventiler. essa skall vara av proportionell typ. öglyftande säkerhetsventil med tillsatsbelastning får ersätta proportionell ventil. Samtliga säkerhetsventiler skall vara -märkta. Vid effekt > 12 MW tillkommer en mindre säkerhetsventil av höglyftande eller proportionell typ med anslutning N20 dimensionerad för minst 5% och högst 10% av pannans ångflöde vid max effekt. Säkerhetsventilerna får placeras på förstorad oavstängbar del av framledningen, s k ångsamlingsrör, så nära pannan som möjligt. Tryckfallet i tillopps- och utloppsledningen får ej överstiga 3% respektive 15% av säkerhetsventilens öppningstryck kw T 8309, T 8310 öglyftande säkerhetsventil. > kw T Proportionell säkerhetsventil. > 12 MW T Proportionell ventil som tillkommande. T 8312 Ångsamlingsrör. nm. Om utloppsledningarna dras över tak skall dessa ledas via avspänningskärl för att undvika blåsning av vätska. fter medgivande från kontrollorganet kan dock utloppsledningarna dras över tak under vissa förutsättningar. T 8313V vspänningskärl. Nivåvakt (katastrofskydd) Startar automatiskt nedeldning och där så erfordras, nödkylning när pannans lägsta nivå indikeras. Tryckvakt, högt vattentryck Startar automatiskt nedeldningen vid ett tryck mellan pannans drifttryck och högsta tillåtna tryck. Tryckvakten skall ha manuell återställning. T 8315 alt. T 8315S Integrerad säkerhetsutrustning innehållande: nivåvakt, tryckvakt och flödesvakt. lternativt innehållande: Självövervakande nivåvakt, tryckvakt och flödesvakt. åda enheterna är godkända enligt S 1999:4, kategori IV och är -märkta. Tryckvakt Ingår i T 8315, alt. T 8315S JS. nm. Nivåvakt och tryckvakt får vara gemensamma för flera pannor om dessa utrustas med växelventiler. 24

25 SLUTT VÄRMSYSTM anläggning bestående av två eller flera pannor ldningsform astbränsle Panntyp elt vattenfylld panna, slutet värmesystem, förstorad framledning Övervakning Periodisk övervakning riftdata > 100 kw, 110 o lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. lödesvakt Ingår i T 8315, alt. T 8315S JS. lödesvakt (tillkommande panna) lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. Tryckvakt, lågt vattentryck Startar automatiskt nedeldning när mättnadstrycket underskrids. T 8316P lödesvakt för varje tillkommande panna. rfordras ej för sk. nollflödespanna. T 8317L Lågtrycksvakt. Växelventil Varje panna utrustas med växelventil med minst samma fria genomlopp som förbindelseröret. OS! Även här måste hänsyn tas till att tryckfallet mellan respektive panna och säkerhetsventiler högst få uppgå till 3% av säkerhetsventilens öppningstryck. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 3485 Växelventil. enna enhet medger även avstängning mot säkerhetsutrustningen. Ventilenheten är kontrollberäknad och godkänd av NV. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. T 1844 Kontrolltryckmätarventil. I vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T T 3561T utomatisk luftavledare med avstängningsventil. J Nedeldningstermostat och Nödkylningstemperaturvakt rfordras för styrning av nedeldning respektive nödkylning. essa finns för närvarande inte i vårt sortiment. 25

26 T 8310, T 8309 alt. T T 8312 T 8313V T 8315 alt, T 8315S T 8316P15 T 3485 T alt. T T I T T 3561T J T 3561 vtappningsventil K T 3590 vstängningsventil L T 3561 vstängningsventil M T 3561 vtappningsventil N T 8303 vsvalningskärl vid exp.kärlstemp >60 0 T 83XX xpansionskärl ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN O L N M L K K lödesvakt I J ränering N10 av resp utloppsrör anordnas K bar kpa SLUTT VÄRMSYSTM anläggning bestående anläggning av bestående två eller flera av två pannor eller flera pannor 26

27 SLUTT VÄRMSYSTM anläggning bestående av en panna ldningsform astbränsle Panntyp elt vattenfylld panna, slutet värmesystem, säkerhetsventilerna direkt på pannan Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Nödvändig utrustning enligt S 2002:1 och 1993 Motsvarande T-utrustning Säkerhetsventil Minst två säkerhetsventiler med anslutning N20 vid temperatur 110 o och > 100 kw kw. essa får vara av höglyftande typ. ör effekt > kw krävs minst två säkerhetsventiler. essa skall vara av proportionell typ. öglyftande säkerhetsventil med tillsatsbelastning får ersätta proportionell ventil. Samtliga säkerhetsventiler skall vara -märkta. Vid effekt > 12 MW tillkommer en mindre säkerhetsventil av höglyftande eller proportionell typ med anslutning N20 dimensionerad för minst 5% och högst 10% av pannans ångflöde vid max effekt. Säkerhetsventilerna skall anslutas direkt på pannan på sådant ställe där ånga kan avskiljas. Tryckfallet i utloppsledningen får ej överstiga 15% av säkerhetsventilens öppningstryck kw T 8309, T 8310 öglyftande säkerhetsventil > kw T Proportionell säkerhetsventil. > 12 MW T Proportionell ventil som tillkommande. nm. Om utloppsledningarna dras över tak skall dessa ledas via avspänningskärl för att undvika blåsning av vätska. fter medgivande från kontrollorganet kan dock utloppsledningarna dras över tak under vissa förutsättningar. T 8313V vspänningskärl. Nivåvakt (katastrofskydd) Startar automatiskt nedeldning och där så erfordras, nödkylning när pannans lägsta nivå indikeras. T 8315 alt. T 8315S Integrerad säkerhetsutrustning innehållande: nivåvakt, tryckvakt och flödesvakt. lternativt innehållande: Självövervakande nivåvakt, tryckvakt och flödesvakt. åda enheterna är godkända enligt S 1999:4, kategori IV och är märkt. 27

28 SLUTT VÄRMSYSTM anläggning bestående av en panna ldningsform astbränsle Panntyp elt vattenfylld panna, slutet värmesystem, säkerhetsventilerna direkt på pannan Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Tryckvakt, högt vattentryck Startar automatiskt nedeldningen vid ett tryck mellan pannans drifttryck och högsta tillåtna tryck. Tryckvakt skall ha manuell återställning. Tryckvakt Ingår i T 8315 JS alt. T 8315S JS. lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. lödesvakt Ingår i T 8315 JS alt. T 8315S JS. Tryckvakt, lågt vattentryck Startar automatiskt nedeldning när mättnadstrycket underskrids. T 8317L Lågtrycksvakt. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. T 1844 Kontrolltryckmätarventil. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T T 3561T utomatisk luftavledare med avstängningsventil. Nedeldningstermostat och Nödkylningstemperaturvakt rfordras för styrning av nedeldning respektive nödkylning. essa finns för närvarande inte i vårt sortiment. 28

29 bar kpa lödesvakt SLUTT VÄRMSYSTM anläggning bestående av en panna ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN ränering N10 av resp utloppsrör anordnas I L I K JI T 8310, T 8309, T T 8313V T 8315 alt. T 8315S T 8317L15 T alt. T T T T 3561T T 3590 vstängningsventil I T 3561 vstängningsventil J T 3561 vtappningsventil K T 8303 vsvalningskärl vid exp.kärlstemp >60 L T 83XX xpansionskärl 29

30 SLUTT VÄRMSYSTM ldningsform Värmeväxlare Panntyp Vatten som värmebärare, slutet värmesystem riftdata 120 o och primärsidans temperatur är lika med eller lägre än den ångbildningstemperatur som svarar mot högsta tillåtna tryck på sekundärsidan (t ex fjärrvärmeväxlare) Nödvändig utrustning enligt S 2002:1 och VV 1993 Säkerhetsventil Minst 1 st N 15 dimensionerad för termisk expansion på sekundärsidan. etta gäller även på värmeväxlarens primärsida om denna kan bli värmd från sekundärsidan. Motsvarande T-utrustning T 8310, T 8309, öglyftande säkerhetsventil. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T , T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. T 1844 Kontrolltryckmätarventil. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T 8050, T T 3561T utomatisk luftavledare med avstängningsventil. Utöver denna utrustning kan alternativt jetex ventilsatser T 8371, T 8372 eller T 8373 användas i vissa anläggningar. 30

31 bar kpa SLUTT VÄRMSYSTM T 8310 alt. T 8309 T alt. T T T 8050 alt. T T 3561T T 3590 vstängningsventil T 3590 vstängningsventil T 3561 vstängningsventil T 3561 vtappningsventil I T 8303 vsvalningskärl vid exp.kärlstemp. >60 J T 83XX xpansionskärl J I 31

32 SLUTT VÄRMSYSTM ldningsform Värmeväxlare Panntyp Vatten som värmebärare, slutet värmesystem riftdata > 120 o och primärsidans temperatur är högre än ångbildningstemperatur som svarar mot högsta tillåtna tryck på sekundärsidan (se nedanstående exempel) Nödvändig utrustning enligt S 2002:1 och VV 1993 Motsvarande T-utrustning Säkerhetsventil Minst 1 st N 20, som skall vara av proportionell typ. öglyftande säkerhetsventil med tillsatsbelastning får ersätta proportionell ventil. Skall kunna blåsa av hela ångflödet vid den högsta effekt som vid högsta tillåtet tryck kan överföras till värmeväxlaren. Säkerhetsventilen skall vara -märkt. vspänningskärl Utloppsledningen från säkerhetsventilen skall dras via avspänningskärl. lockeringsventil utomatisk regleranordning, kompletterad med blockeringsventil eller motsvarande som avbryter energitillförseln. en temperaturkännande givaren för blockeringsventilen skall placeras i värmeväxlarens sekundärdel eller i omedelbar anslutning till utgående framledning på sekundärsidan. T Proportionell säkerhetsventil. T 8313V vspänningskärl. T T 4830 lektrisk blockeringsventil. T 4892 Regulator. T R Temperaturvakt. T 4885 Temperaturgivare. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. Vattensäcksrör och avstängningsventil Vattensäcksrör skall vara placerat under kontrolltryckmätare. öre vattensäcksröret skall en avstängningsventil monteras. vluftningsventil nläggningen skall ha erforderliga avluftningsventiler. T 1844 Kontrolltryckmätarventil. T 1816 Vattensäcksrör. T 1842 vstängningsventil. T 3561T Manuell avluftningsventil. I J K xempel: Primärsida: 140 o Sekundärsida: Säkerhetsventilens öppningstryck = högsta tillåtna tryck 2,0 bar (e). Ångbildningstemperaturen vid 2,0 bar (e) är ca 134 o, d v s primärsidans temperatur är högre. 32

33 bar kpa SLUTT VÄRMSYSTM I J O K M L N O P N S P R Q T T 8313V T T 4830 T 4892 T R T 4885 T alt. T T I T J T K T 3561 L T 8312 Ångsamlingsrör M T 3561 vtappningsventil N T 3590 vstängningsventil O T 3590 vstängningsventil P T 3561 vstängningsventil Q T 3561 vtappningsventil R T 8303 vsvalningskärl S T 83XX xpansionskärl 33

34 ÖPPT VÄRMSYSTM ldningsform Olja, gas, el Panntyp elt vattenfylld panna, öppet värmesystem Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Nödvändig utrustning enligt S 2002:1 och VV 1993 Motsvarande T-utrustning Säkerhetsrör år inte vara större än N 200. år heller inte vara mindre än N 25 för stålrör och N 20 för kopparrör. Säkerhetsrör nordnas i anläggningen. T 8358 T 8358 Rörförstoring för stabil tryckhållning. Signalledning Skall vara minst N 20 och mynna synligt i pannrummet. Tryckvakt Skall finnas om risk för isbildning i säkerhetsröret föreligger. vbryter automatiskt energitillförseln vid tryck mellan drift- och högsta tillåtna tryck. Tryckvakt skall ha manuell återställning. Signalledning nordnas i anläggningen. T 8317 Tryckvakt med manuell återställning. lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. T 8316 lödesvakt. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. T 1844 Kontrolltryckmätarventil. 34

35 bar kpa ÖPPT VÄRMSYSTM Säkerhetsrör T 8358 Signalledning T T T alt. T T 1844 T 3590 vstängningsventil I T 3561 vstängningsventil J T 8303 vsvalningskärl vid exp.kärlstemp. >60 K T 8350 Öppet expansionskärl ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN I K J 35

36 ÖPPT VÄRMSYSTM ldningsform astbränsle Panntyp elt vattenfylld panna, öppet värmesystem Övervakning Periodisk övervakning riftdata > 100 kw, 110 o Nödvändig utrustning enligt S 2002:1 och VV 1993/ 1993 Motsvarande T-utrustning Säkerhetsrör år inte vara större än N 200. år heller inte vara mindre än N 25 för stålrör och N 20 för kopparrör. Säkerhetsrör nordnas i anläggningen. T 8358 T 8358 Rörförstoring för stabil tryckhållning. Signalledning Skall vara minst N 20 och mynna synligt i pannrummet. Tryckvakt Skall finnas om risk för isbildning i säkerhetsröret föreligger. vbryter automatiskt energitillförseln vid tryck mellan drift- och högsta tillåtna tryck. Tryckvakt skall ha manuell återställning. lödesvakt lödesvakt skall avbryta energitillförseln om minsta avsedda vattenströmning underskrids. Signalledning nordnas i anläggningen. T 8317 Tryckvakt med manuell återställning. T 8316 lödesvakt. Tryckmätare Tryckmätare med skalområde min 33% och max 100% över högsta tillåtna tryck. ögsta tillåtna tryck märks med rött streck på skalan. T 8305, T 8306 T , gradering 0-4, 0-6, 0-10, 0-16 bar. T , enligt ovan men med potentialfria larmkontakter för högt respektive lågt tryck. Kontrolltryckmätarventil Kontrolltryckmätarventil skall finnas i anläggningen. T Kontrolltryckmätarventil. Nedeldningstermostat och Nödkylningstemperaturvakt rfordras för styrning av nedeldning respektive nödkylning. essa finns för närvarande inte i vårt sortiment. 36

37 bar kpa ÖPPT VÄRMSYSTM Säkerhetsrör T 8358 Signalledning T T T alt. T T 1844 T 3590 vstängningsventil I T 3561 vstängningsventil J T 8303 vsvalningskärl vid exp.kärlstemp. >60 K T 8350 Öppet expansionskärl ÖR PRIOISK ÖVRVKNIN KRÄVS TILLSTÅN V KRITRT ORN I K J 37

38 Krav på Periodisk övervakning och intervall för panna i Varmvattenanläggning enligt S 2002:1. äller både Slutet värmesystem och Öppet värmesystem. ffekt ldningsform: Olja, gas, el ldningsform: ast bränsle <_ 50 kw Nej Nej > 50 kw <_ 500 kw Ja. Inget fastställt intervall. Ja. Inget fastställt intervall. > 500 kw <_ 1500 kw Ja. Inget fastställt intervall. Ja. I ett slutet värmesystem minst en gång per dygn*. I ett öppet värmesystem inget fastställt intervall. >1500 kw Ja. Inget fastställt intervall. Ja. I ett slutet värmesystem minst två gånger per dygn* I ett öppet värmesystem inget fastställt intervall. *) Om anläggningen är utrustad med en -märkt självövervakande nivåvakt (katastrofskydd) gäller intervallet en gång per dygn. Över veckoslut och helg kan intervallet förlängas upp till 72 timmar. 38

39 Idé och manus: hrister Johansson rafisk utformning/original samt illustrationer: Peter Lundberg. oto: engt Sahlén.

40 Kvalitets- och miljöcertifiering Trycksaksnummer T ex. Rätten till ändringar utan föregående meddelande förbehålls. rmatec ansvarar inte för eventuella tryckfel eller missförstånd. rmatec är kvalitetscertifierade enligt SS-N ISO 9001:2000 och miljöcertifierade enligt SS-N ISO 14001:96 rmatec (headoffice) rmatec S rmatec /S OY rmatec inland b ox 9047 S othenburg Sweden Postbox 26 Økern NO-0508 Oslo Norway Mjølnersvej 4-8 ultvägen 2 Visiting address. Odhners gata Västra rölunda Visiting address Ulvenveien 87 K-2600 lostrup enmark I elsingfors inland Phone ax Phone ax Phone ax Phone ax mail info@armatec.se -mail firmapost@armatec.no -mail armatec@armatec.dk
