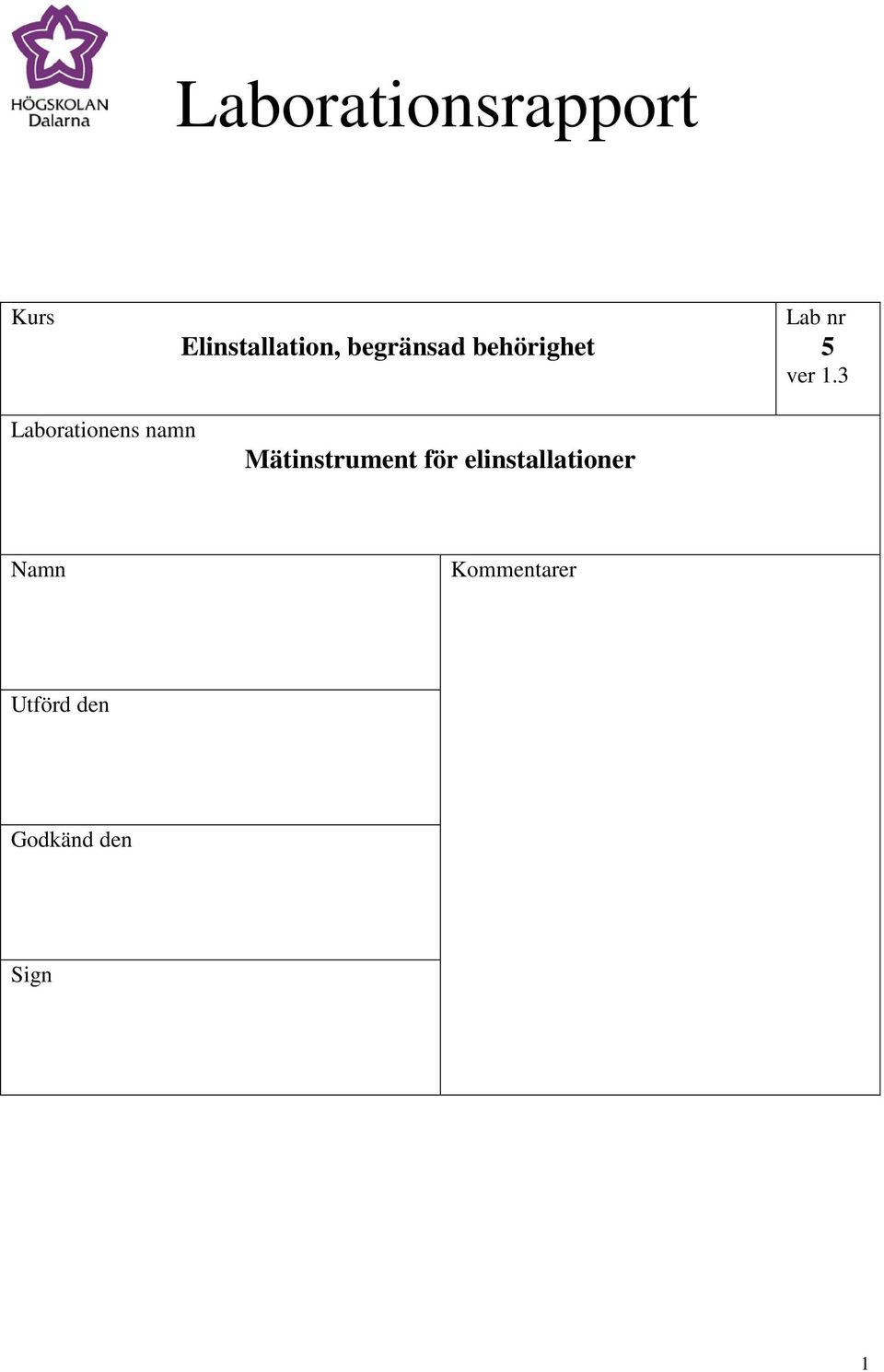

1 Laborationsrapport Kurs Elinstallation, begränsad behörighet Lab nr 5 ver 1.3 Laborationens namn Mätinstrument för elinstallationer Namn Kommentarer Utförd den Godkänd den Sign 1

2 I den här laborationen skall du lära dig använda olika mätinstrument. Du skall även öva på att läsa manualer. Som bilaga till laborationen finns utdrag ur instrumentens manualer (sid 10-21). 1: Spänningsprovare PROFIPOL (utdrag ur manual sid 10) Vad kan instrumentet mäta? Hur stort är mätområdet? Hur länge får spänningsprovaren vara ansluten? Hur stor är instrumentets ingångsresistans? Hur stor ström drar instrumentet maximalt? Vilken IP-klass har instrumentet? Vad betyder IP-klassen? Kontrollera spänningsprovarens visning mot en voltmeter. Du får själv tänka ut hur du skall koppla. Gör en testserie. Testprotokoll växelspänning: Spänningsprovaren Voltmeter Testprotokoll likspänning: Spänningsprovaren Voltmeter Slutsats: 2

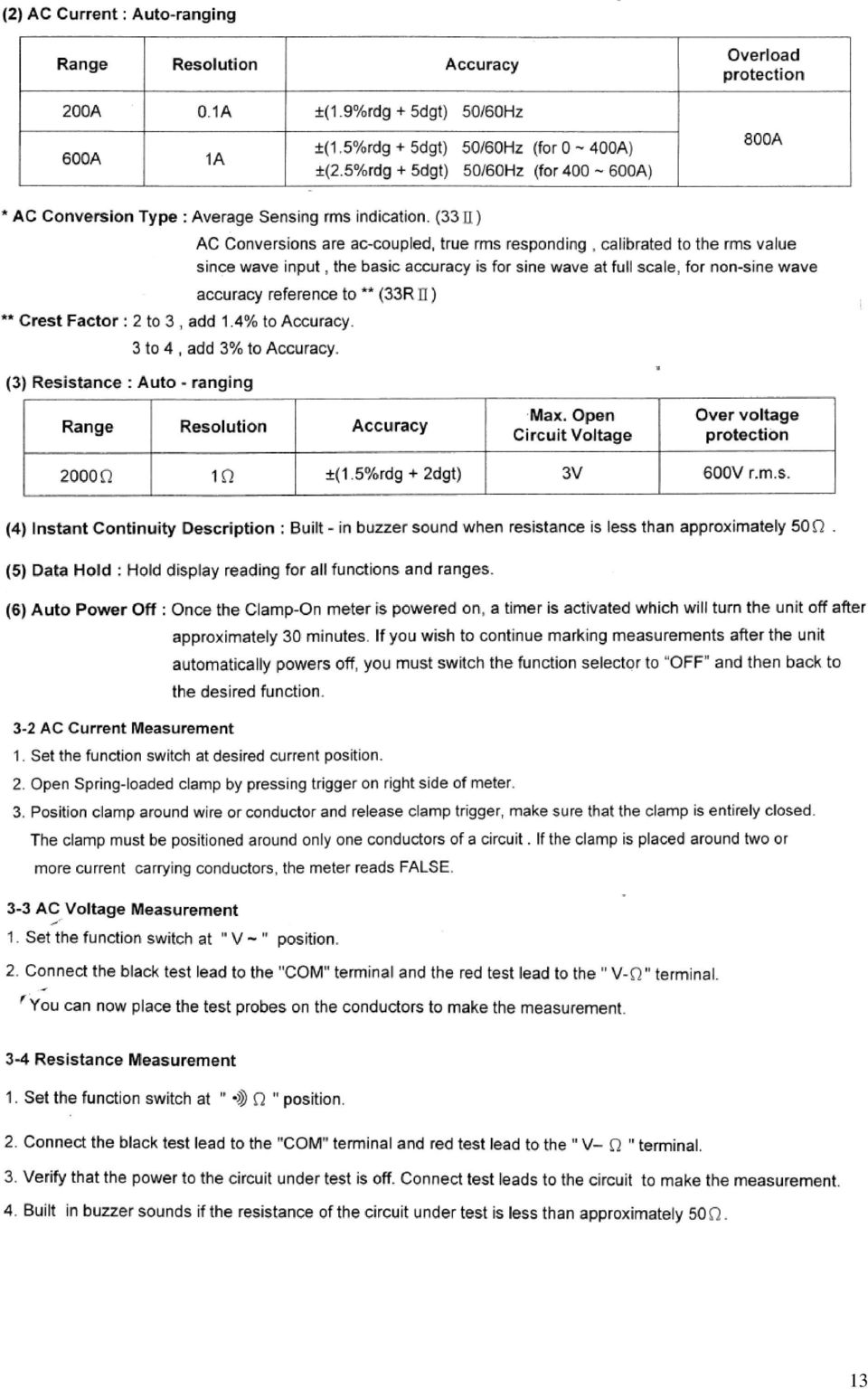

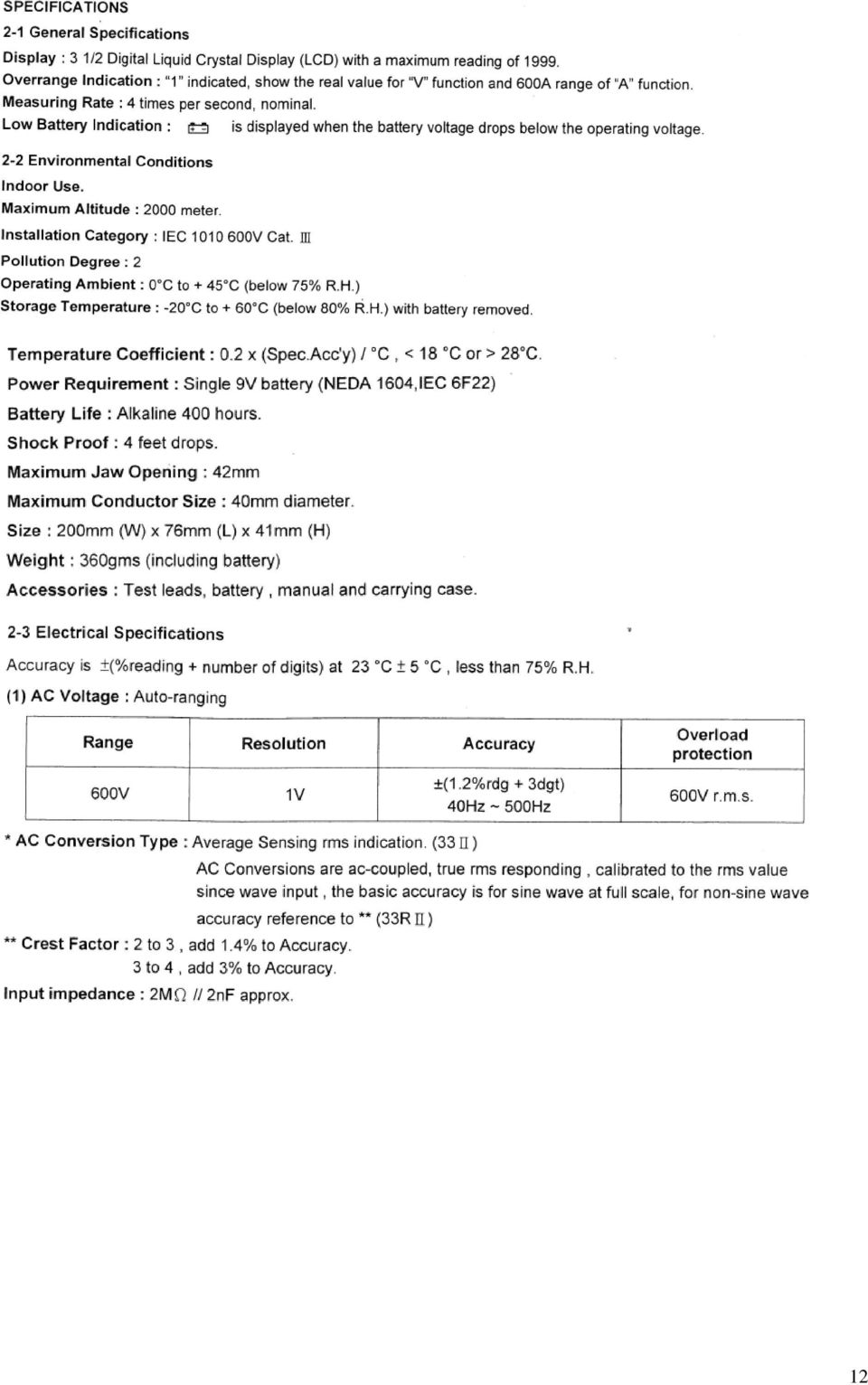

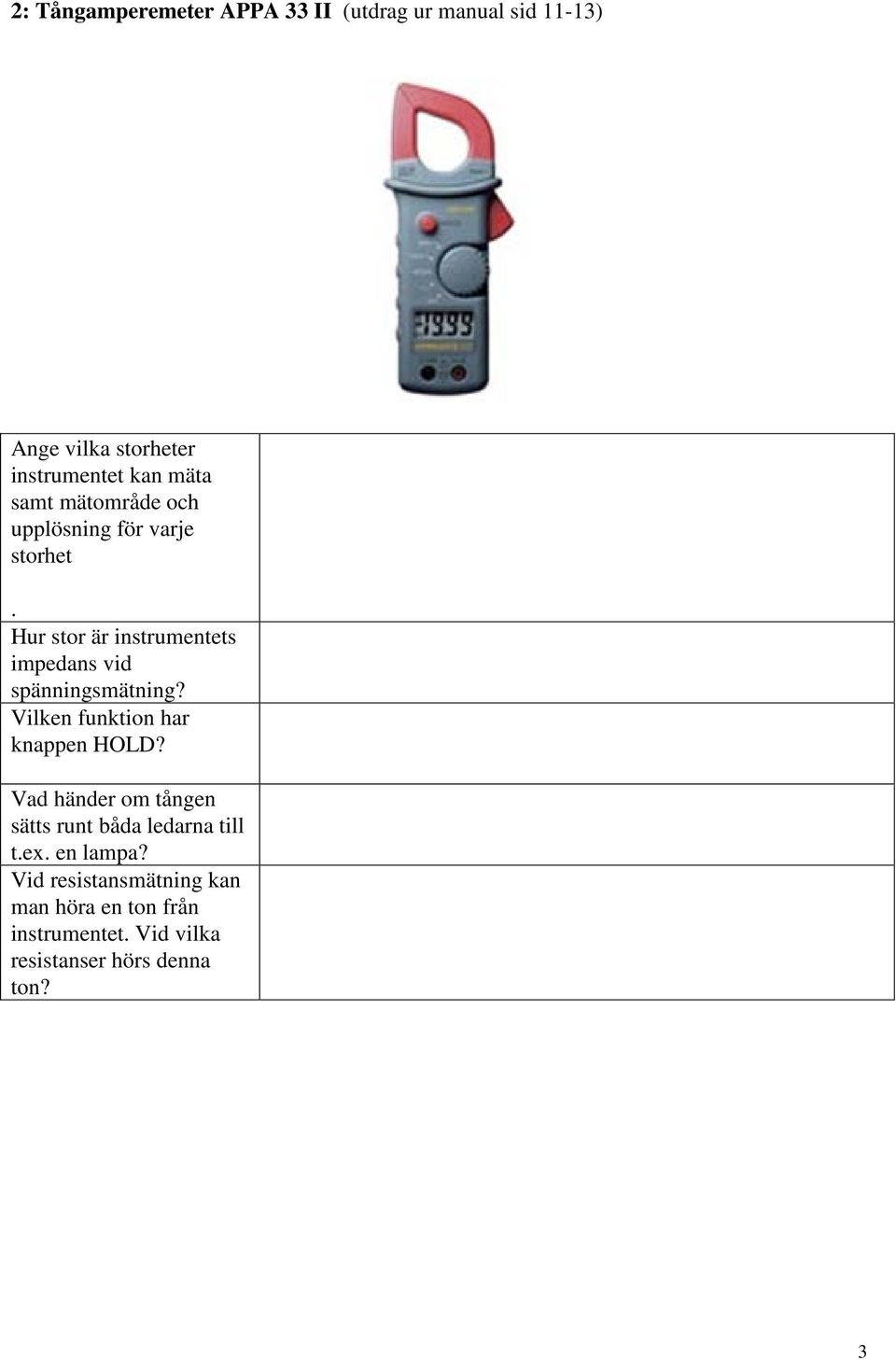

3 2: Tångamperemeter APPA 33 II (utdrag ur manual sid 11-13) Ange vilka storheter instrumentet kan mäta samt mätområde och upplösning för varje storhet. Hur stor är instrumentets impedans vid spänningsmätning? Vilken funktion har knappen HOLD? Vad händer om tången sätts runt båda ledarna till t.ex. en lampa? Vid resistansmätning kan man höra en ton från instrumentet. Vid vilka resistanser hörs denna ton? 3

4 a) Kontroll av instrumentet Gör en kontrollmätning av instrumentet på varje mätområde. Jämför med ett universalinstrument. Du får själv tänka ut hur du skall koppla för att kontrollera respektive mätområde. Se manualen hur mätningarna går till. Testprotokoll: Mätområde Tångamperemetern Universalinstrument Mätområde Tångamperemetern Universalinstrument Mätområde Tångamperemetern Universalinstrument Mätområde Tångamperemetern Universalinstrument Slutsats: b) Upplösningens betydelse Vid all mätning med digitala instrument måste man tänka på vilken upplösning instrumentet har. Detta instrument är gjort för att mäta relativ stora strömmar. Upplösningen på 200 A-området är 0,1A. Skall man t.ex. mäta strömmen till en 60 W glödlampa blir mätresultatet inte så noggrant. Ett sätt att öka upplösningen vid strömmätning med tångamperemeter är att linda ledaren 10 varv runt tången. Tänk då på att vid en normal mätning går ledaren ett varv runt tången. Du skall alltså linda ytterligare 9 varv. Den visning man får på instrumentet skall delas med 10 för att få rätt mätresultat. Gör en mätning av strömmen till en glödlampa dels på vanligt sätt och dels med ledaren 10 varv runt tången. Kontrollmät med ett univarsalinstrument. Tag spänningen 230 V från nätaggregatets trefasuttag. Ström mätt på vanlig sätt med tångamperemetern [A] Ström mätt med utökad upplösning med tångamperemetern [A] Ström enligt universalinstrumentet [A] Slutsats: 4

5 3: Fasföljdsmätare Fluke 9040 (utdrag ur manual sid 14) Vilka spänningar klarar instrumentet vid mätning? Vilka frekvenser klarar instrumentet vid mätning? Hur stor ström drar instrumentet per fas? Hur klarar instrumentet våta miljöer enligt IP-klassen? Vad händer om man inte har rätt fasföljd till en asynkronmotor? Vilken skyddsnivå har instrumentet och vad innebär skyddsnivån? Gör en test av fasföljden för det fasta trefasuttaget på spänningsaggregatet på din laborationsplats. Se manualen. Är fasföljden rätt (se baksidan av instrumentet)? Resultat: 5

6 4: Isolations och kontinuitetsprovare KYORITSU 3132A (utdrag ur manual sid 15-18) Detta instrument kan mäta isolationen mellan två ledare vid hög spänning. Man kan alltså se om det finns läckströmmar i anläggningen. Eftersom det är hög spänning vid mätningen måste datorer och annan känslig utrustning kopplas bort innan mätningen. Instrumentet kan även mäta om det finns tillräckligt bra förbindelse mellan två punkter i en installation. Ett exempel på detta är jordledarkontinuitet som är en mycket viktig mätning som man gör för att fastställa att jordledaren är sammanbunden i alla delar till sann jord och att resistansen är tillräckligt låg i alla delar av jordslingan. När man mäter resistans får det inte finnas någon spänning i den utrustning man mäter på. Därför är instrumentet utrustat med en varningslampa och en ljudsignal som varnar om det finns spänning i mätobjektet. Varnar instrumentet får man inte trycka in testknappen. OBS!!! Testknappen har ett låst läge. Använd inte det läget annat i undantagsfall. Tänk på att det kan vara hög spänning mellan testpinnarna när testknappen är nedtryckt. Vilken IP-klass har instrumentet? Vilka mätområden finns för isolationsprovning? Vilka mätområden finns för kontinuitetstest? Hur stor kan spänningen som högst vara mellan testpinnarna när testknappen är nedtryckt och inget är anslutet (Open Circuit voltage)? Hur stor kan strömmen bli som mest mellan testpinnarna vid isolationstest (Short Circuit Current)? Hur stor är spänningen ut från instrumentet vid kontinutetsmätning? Hur stor är strömmen som minst vid kontinutetsmätning? 6

7 a) Batteritest Utför ett batteritest enligt instruktioner i manualen. Resultat: b) Test av spänningsvarningsfunktionen Kontrollera spänningsvarningsfunktionen (AC Voltage Waring Function) enligt manualen. Kom ihåg att inte trycka på testknappen! Hur signalerar instrumentet att det finns en spänning ansluten? Resultat: Hur stor är spänningen enligt instrumentet? Svar: c) Isolationstest Utför ett isolationstest på en asynkronmotor. Se manualen hur mätningen går till. Mät mellan de tre lindningarna ( U V W) och de tre lindningarna och motorns hölje (6 mätningar). Använd högsta mätspänningen. Resistansen skall vara oändlig ( ) vid alla mätningarna. Då finns inga läckströmmar. Resultat: d) Kontinuitetstest Vid ett kontinuitetstest gör man en ohmmätning. Detta kan naturligtvis även göras med en ohmmeter. Skillnaden är att vid ett kontinuitetstest sker mätningen med en mycket större strömstyrka. Detta gör att störningar får mindre inverkan på mätningen. Gör ett kontinuitetstest på en skarvsladds PE-ledare. Kom ihåg att nollställa instrumentet med nolljusteringen innan mätningen. Sätt ihop testpinnarna och nollställ med OHMS ZERO ADJ. Se manualen. Resultat: 7

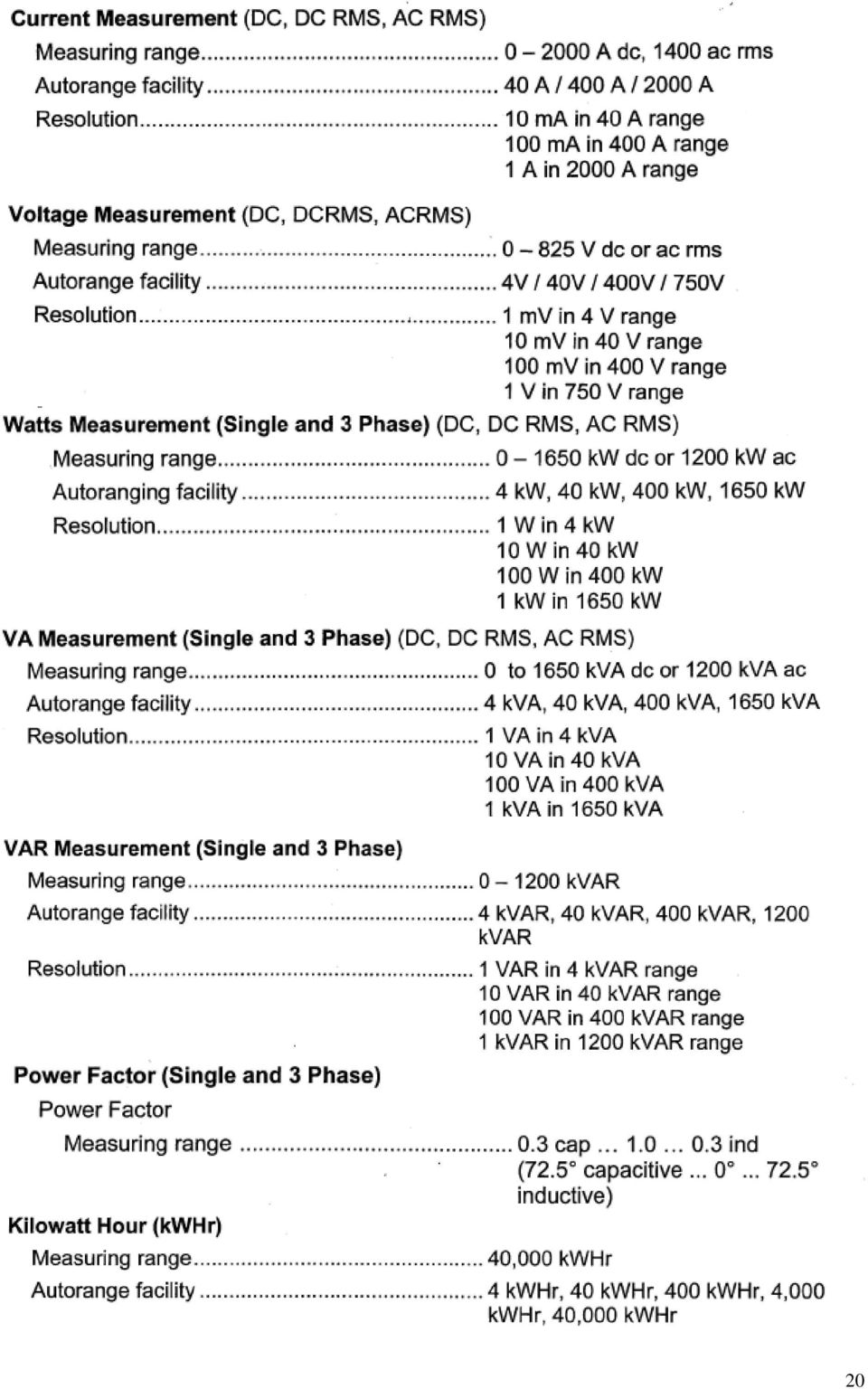

8 5: Elnätsanalysator FLUKE 345 (utdrag ur manual sid 19-21) Med elnätsanalysatorn kan man utföra många mätningar på ett elnät. Vi skall här enbart göra mätning av enfaseffekt göra mätning av trefaseffekt göra mätning av övertoner studera en spännings kurvform a) Mätning av enfaseffekt Hur mätningen går till framgår i manualen. Som belastning använder vi golvresistorn inställd på 100 ohm parallellkopplad med induktorn inställd i läge 5. Mata belastningen med 230 V växelspänning från nätaggregatets fasta trefasuttag. Du får själv tänka ut hur kopplingen skall se ut. Resultat: Aktiv effekt Skenbar effekt Reaktiv effekt Spänning Strömstyrka Effektfaktor b) Mätning av symmetrisk trefaseffekt Hur mätningen går till framgår i manualen. Som belastning använder vi golvresistorn inställd på 100 ohm parallellkopplad med induktorn inställd i läge 5. Båda skall vara D-kopplade. Mata belastningen med huvudspänningen 230 V växelspänning från nätaggregatets trefasuttag. Hur kopplingen skall se ut får du själv tänka ut. Resultat: Aktiv effekt Skenbar effekt Reaktiv effekt Spänning Strömstyrka Effektfaktor 8

9 c) Mätning av övertoner (harmonics) Om inte en spänning är helt sinusformad har spänningen övertoner. För mycket övertoner kan ge problem i elinstallationer och elektronikutrustning. Vi skall här mäta grundton och övertoner för huvudspänningen på spänningsaggregatets trefasuttag. Ställ instrumentet på övertonsmätning och anslut testpinnarna till en huvudspänning på spänningsaggregatets trefasuttag. Gå ner i menyn men nedpilen två steg. Då får man upp ett diagram som på bilden på sid 20. Med piltangenterna höger och vänster kan man se närmare på de olika tonerna. Längst upp till höger ser man då tonens frekvens, spänning och spänningens procent av grundtonen. Fyll i tabellen för grundton och de övertoner som finns. Tonens frekvens Tonens spänning Tonens procent av grundtonen d) Mätning av kurvform Med instrumentets oscilloskopfunktion kan man studera spänningars kurvform. På spänningsaggregatet finns längst till vänster ett uttag för likspänning. Frågan är hur bra den likspänningen är. Belasta uttaget med resistansen 100 ohm. Koppla in instrument och studera kurvformen. Skissera kurvformen nedan. U [ V ] Tid [ ms] Det visar sig att det inte är någon ideal likspänning. Den duger ändå bra till att mata en likströmsmotors magnetiseringslindning. 9

10 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 Power Quality Clamp Meter, Fluke

20 20

21 21
