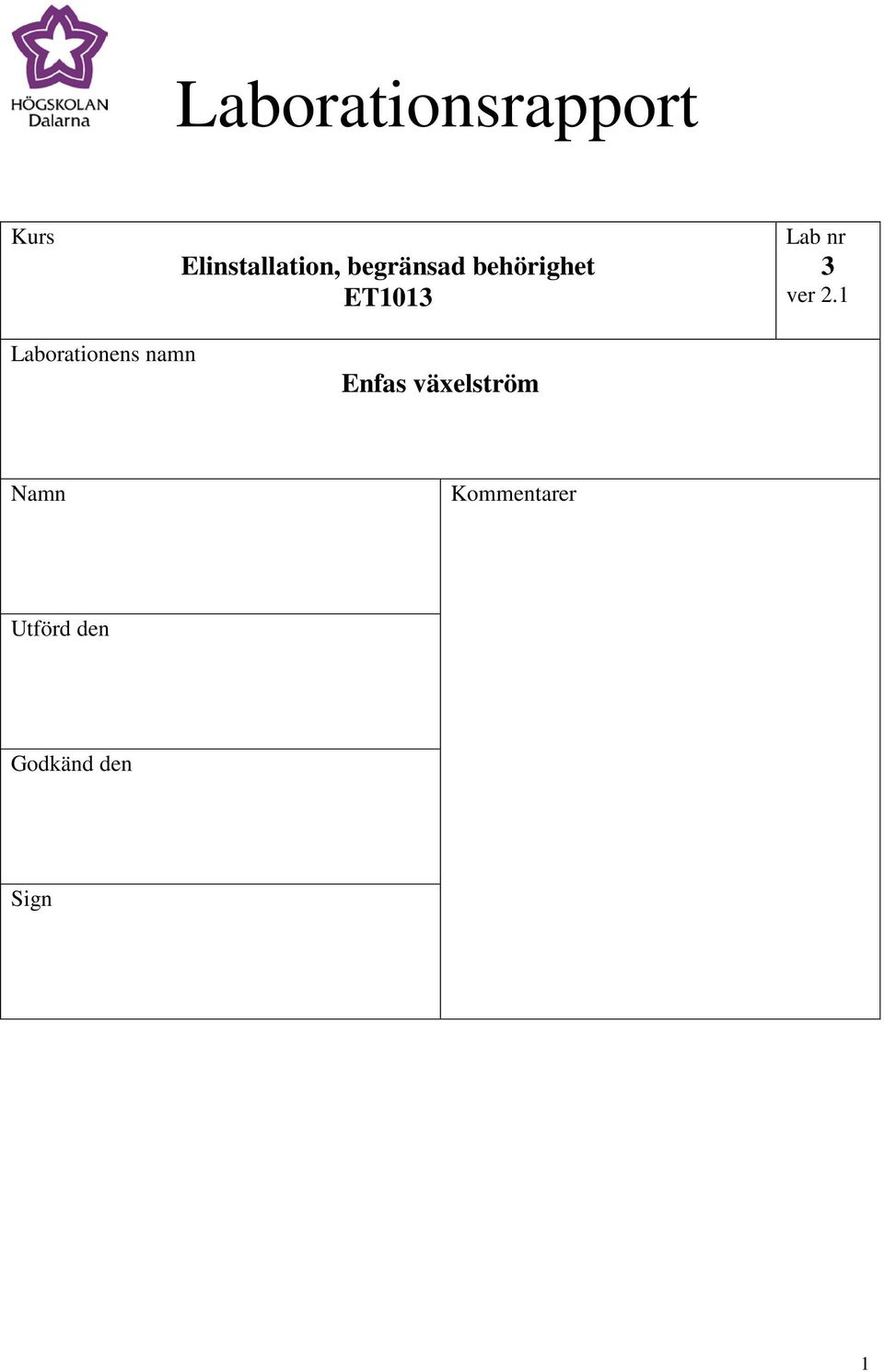

1 Laborationsrapport Kurs Elinstallation, begränsad behörighet ET1013 Lab nr 3 ver 2.1 Laborationens namn Enfas växelström Namn Kommentarer Utförd den Godkänd den Sign 1

2 Uppgift 1: Enfasmätning på glödlampa och lysrör Du skall mäta på tre belastningar nämligen en glödlampa, en lysrörsarmatur utan faskompensering samt en lysrörsarmatur med faskompensering. Faskompenseringen får du genom att parallellkoppla lysrörsarmaturen med en kondensator på 4,7 µf. Koppla belastningarna till mätinstrumenten enligt figuren. Wattmeterns beteckning är DW Kom ihåg att nollställa wattmetern innan spänning slås på. Matningsspänningen 230 tas från huvudspänningen på det fasta trefasuttaget. (Lysröret går sönder om man använder det variabla treffasuttaget.) Wattmeter Power source Load 230 Mät ström, spänning och aktiv effekt för de tre belastningarna. Beräkna sedan skenbar effekt, reaktiv effekt och effektfaktor. Glödlampa U [] I [] P [W] S [] beräknad Q [r] beräknad cos ϕ beräknad Lysrörsarmatur utan faskompensering Lysrörsarmatur med faskompensering Gör dina beräkningar här: Fortsätt på nästa blad! 2

3 ilken ideal komponent kan en glödlampa liknas vid? Svar: Hur stor reaktiv effekt utvecklas i kondensatorn vid faskompenseringen? Svar: Om man läser på lysröret ser man hur stor aktiv effekt själva lysröret drar. Hur stor aktiv effekt drar induktorn i lysrörsarmaturen? Svar: Hur många procent minskar strömmen i ledningarna till lysrörsarmaturen när den faskompenseras? Svar: 3

4 Uppgift 2: Enfasmätning på resistor, induktor och kondensator Koppla upp enligt figuren. Kom ihåg att starta fläkten i motståndet. På reaktorn och kondensatorn finns olika lägen. Motståndet ställs in till 100 ohm genom att mäta med ohmmeter. Mät och beräkna enligt tabellen. Wattmeter Power source Load U Inställt Uppmätt Beräkna U [] I [] P [W] S [] Q [r] cos ϕ Golvmotst. TB ohm 100 Reaktor TB41 läge KondensatorTB42 läge Gör dina beräkningar här: 4

5 Uppgift 3: Effekttriangel med golvmotstånd parallellt med reaktor och kondensator Rita en skalenlig effekttriangel för det fall man parallellkopplat golvmotståndet reaktorn och kondensatorn i uppgift 2. Rita och räkna här: För golvmotstånd parallellt med både reaktor och kondensator: P tot [W] Ur effekttriangeln Q tot [r] S tot [] Beräknat cos ϕ tot 5

6 Uppgift 4: Mätning av effektfaktor vid enfasbelastningar parallellkopplade Wattmeter Power source Load U Ställ in golvmotståndet på 100 ohm som tidigare. Koppla och mät enligt tabellen. Reaktorn är inställd i läge 5 och kondensatorn i läge 2. Spänningen är 100. Golvmotstånd, reaktor och kondensator parallellkopplade Uppmät I [] Uppmät P [W] Beräknat Q [r] Beräknat S [] Beräknat cos ϕ Hur stämmer resultaten i denna mätning med effekttriangeln i uppgift 3? Svar: Gör dina beräkningar här: 6

7 Uppgift 5: Mätning av transformatorns verkningsgrad Du skall mäta på en enfastransformator med den skenbara effekten 1k. Detta värde anger den högsta aktiva effekt som kan tas ut från transformatorn vid resistiv belastning. nvänd golvmotståndet som belastning till transformatorn. Koppla enligt fig. Wattmeter Power source Load Enfastransformator 1 k a1 U B Mät och fyll i tabellen. I tabellen har instorheter index 1 och utstorheter index 2. Reglera golvmotståndet så att önskad ström erhålls. Uteffekten P 2 kan beräknas med hjälp utström och utspänning eftersom belastningen är rent resistiv. I 2 [] U 1 [] I 1 [] P 1 [W] cos ϕ 1 beräknat I 2 [] U 2 [] P 2 [W] beräknat η beräknat Gör dina beräkningar här: 7

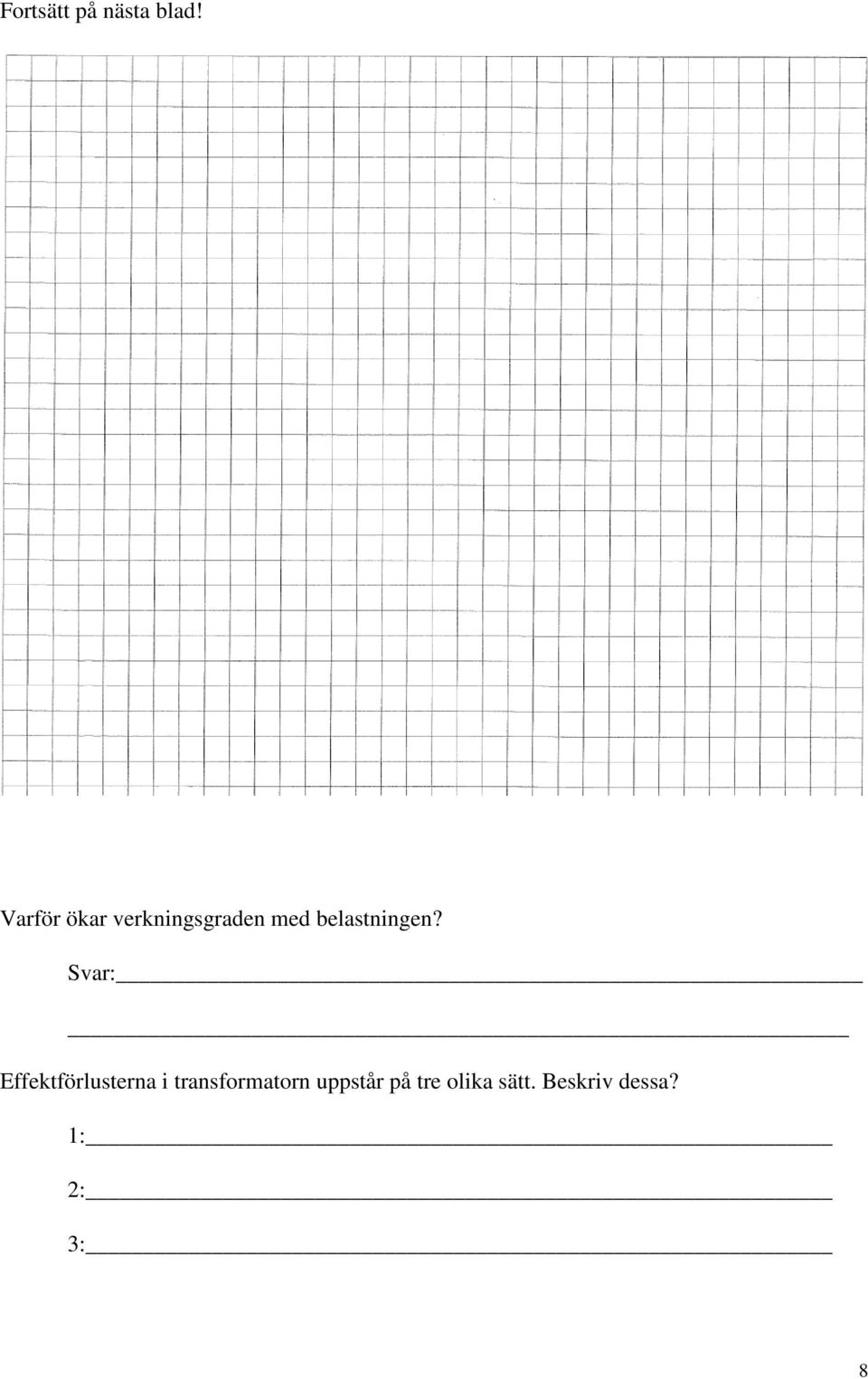

8 Fortsätt på nästa blad! arför ökar verkningsgraden med belastningen? Svar: Effektförlusterna i transformatorn uppstår på tre olika sätt. Beskriv dessa? 1: 2: 3: 8
