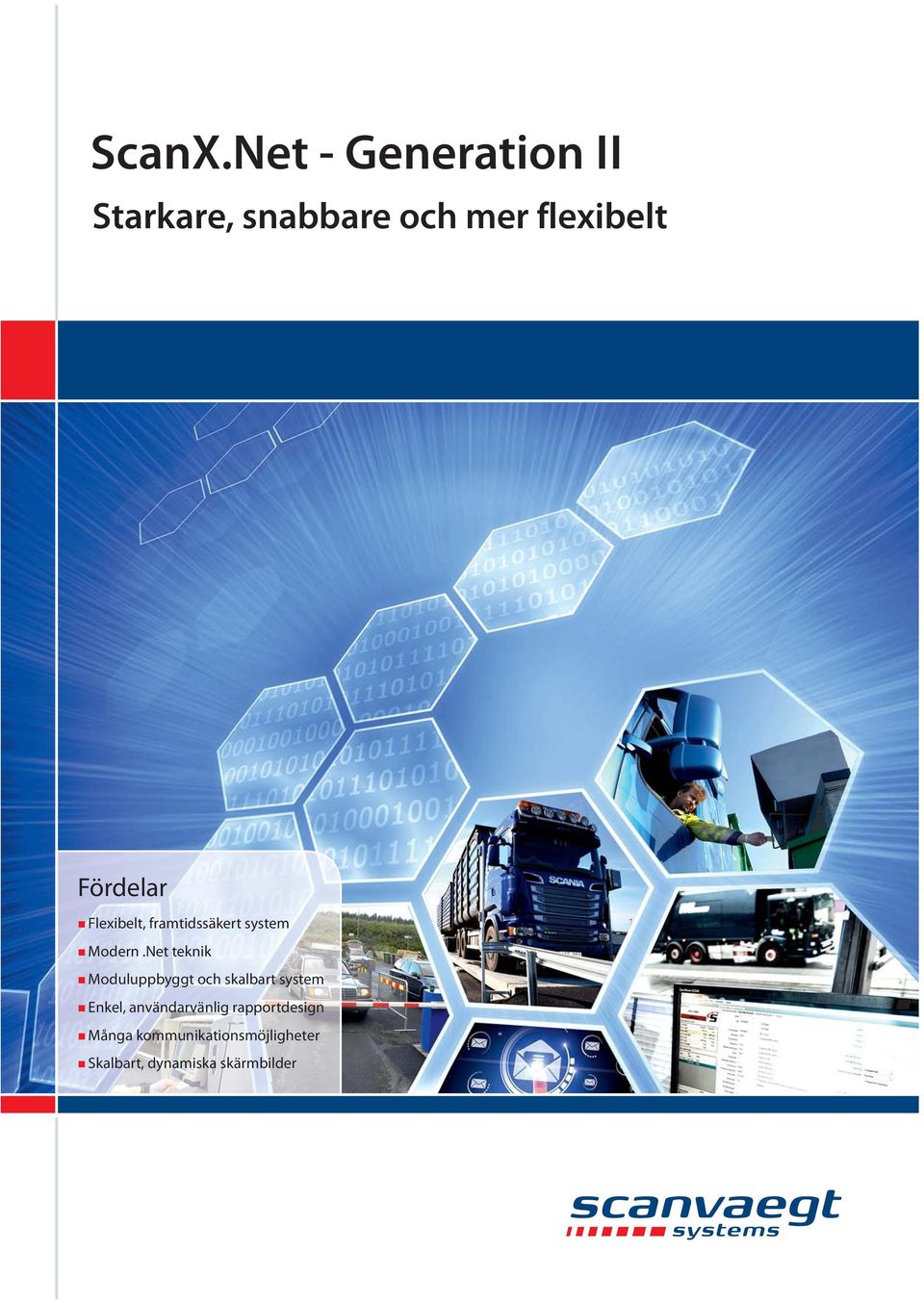

1 ScanX.Net - Generation II Starkare, snabbare och mer flexibelt Fördelar Flexibelt, framtidssäkert system Modern.Net teknik Moduluppbyggt och skalbart system Enkel, användarvänlig rapportdesign Många kommunikationsmöjligheter Skalbart, dynamiska skärmbilder

2 ScanX.Net Starkare, snabbare och mer flexibelt ScanX.Net är ett moduluppbyggt, skalbart IT-system för hantering och administration av vägningar från bilvågar. Systemet klarar bl.a. avfallsregistrering, rapportering, betalning, trafikstyrning, identifiering, fakturaberäkning och många andra funktioner. Registreringarna sker snabbt och effektivt - operatören behöver enbart ange relativt få upplysningar, varefter systemet själv hämtar den nödvändiga datan. Den nya ScanX.Net-versionen ger användaren mycket kraftfulla applikationer - tack vare.net framework - och ett mjukvarupaket, som fungerar med framtidens hårdvara via drivers, som passar mot.net-versionen. Många ännu bättre funktioner ScanX.Net har många, nya funktioner och möjligheter, bl.a. kan operatörens skärmbilder nu skaleras dynamiskt och uppbyggnaden av själva skärmbilden har utgångspunkt i Microsoft standards (t.ex. Outlook). Detta gör skärmbilderna mer bekanta, vilket i sin tur förkortar inlärningstiden. I nye ScanX.Net kan man arbeta med flera öppna registeroch skärmbilder samtidigt - det innebär, att skapande av ny data samt vägning kan utföras, utan att den första uppgiften skall avslutas, innan man kan påbörja nästa uppgift. Moduluppbyggnaden av ScanX.Net ger stor flexibilitet och skalerbarhet samt framtidssäkrar samtidig mjukvaran, som i framtiden blir utvidgad med både standard-moduler och kundspecifika moduler, som kan användas i senare uppdateringar av programvaran. Logiskt uppbyggda register ScanX.Net bygger på en serie stamdataregister, baserade på en eller flera SQL-tabeller, där all data lagras. Registren är uppbyggda på ett logiskt sätt, som gör det enkelt att hitta önskad data via snabba och lättillgängliga sökmöjligheter. Enkel export/import All data och vägningar, inkl. priser, avgifter och moms, kan naturligtvis överföras till externa system, såsom ekonomioch faktureringssystem, administrativa systemeller produktionssystem.

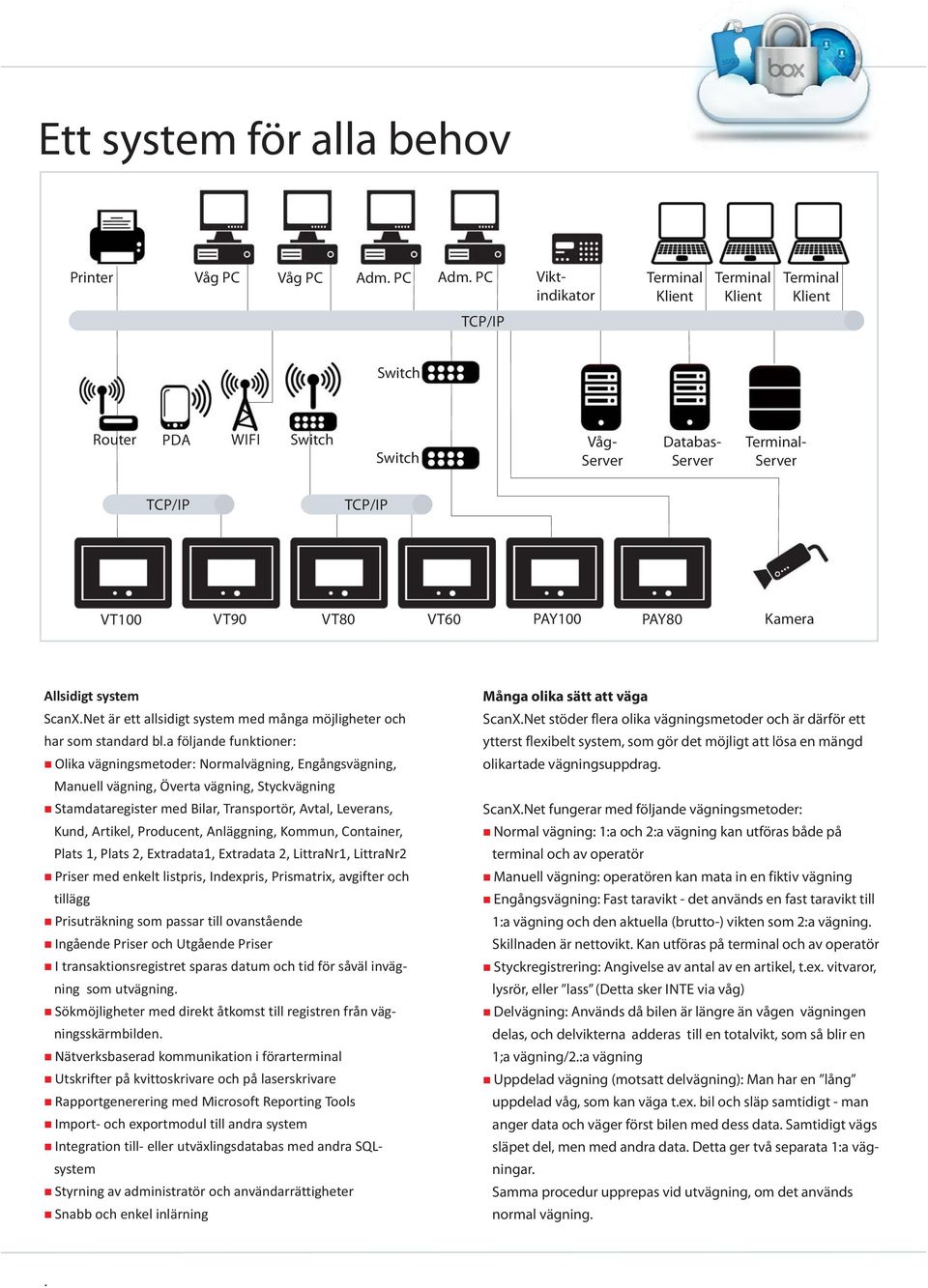

3 Ett system för alla behov Printer Våg PC Våg PC Adm. PC Adm. PC Viktindikator Terminal Terminal Terminal TCP/IP Switch Router PDA WIFI Switch Switch Våg- Server Databas- Server Terminal- Server TCP/IP TCP/IP VT100 VT90 VT80 VT60 PAY100 PAY80 Kamera Allsidigt system ScanX.Net är ett allsidigt system med många möjligheter och har som standard bl.a följande funktioner: Olika vägningsmetoder: Normalvägning, Engångsvägning, Manuell vägning, Överta vägning, Styckvägning Stamdataregister med Bilar, Transportör, Avtal, Leverans, Kund, Artikel, Producent, Anläggning, Kommun, Container, Plats 1, Plats 2, Extradata1, Extradata 2, LittraNr1, LittraNr2 Priser med enkelt listpris, Indexpris, Prismatrix, avgifter och tillägg Prisuträkning som passar till ovanstående Ingående Priser och Utgående Priser I transaktionsregistret sparas datum och tid för såväl invägning som utvägning. Sökmöjligheter med direkt åtkomst till registren från vägningsskärmbilden. Nätverksbaserad kommunikation i förarterminal Utskrifter på kvittoskrivare och på laserskrivare Rapportgenerering med Microsoft Reporting Tools Import- och exportmodul till andra system Integration till- eller utväxlingsdatabas med andra SQLsystem Styrning av administratör och användarrättigheter Snabb och enkel inlärning Många olika sätt att väga ScanX.Net stöder flera olika vägningsmetoder och är därför ett ytterst flexibelt system, som gör det möjligt att lösa en mängd olikartade vägningsuppdrag. ScanX.Net fungerar med följande vägningsmetoder: Normal vägning: 1:a och 2:a vägning kan utföras både på terminal och av operatör Manuell vägning: operatören kan mata in en fiktiv vägning Engångsvägning: Fast taravikt - det används en fast taravikt till 1:a vägning och den aktuella (brutto-) vikten som 2:a vägning. Skillnaden är nettovikt. Kan utföras på terminal och av operatör Styckregistrering: Angivelse av antal av en artikel, t.ex. vitvaror, lysrör, eller lass (Detta sker INTE via våg) Delvägning: Används då bilen är längre än vågen vägningen delas, och delvikterna adderas till en totalvikt, som så blir en 1;a vägning/2.:a vägning Uppdelad vägning (motsatt delvägning): Man har en lång uppdelad våg, som kan väga t.ex. bil och släp samtidigt - man anger data och väger först bilen med dess data. Samtidigt vägs släpet del, men med andra data. Detta ger två separata 1:a vägningar. Samma procedur upprepas vid utvägning, om det används normal vägning..

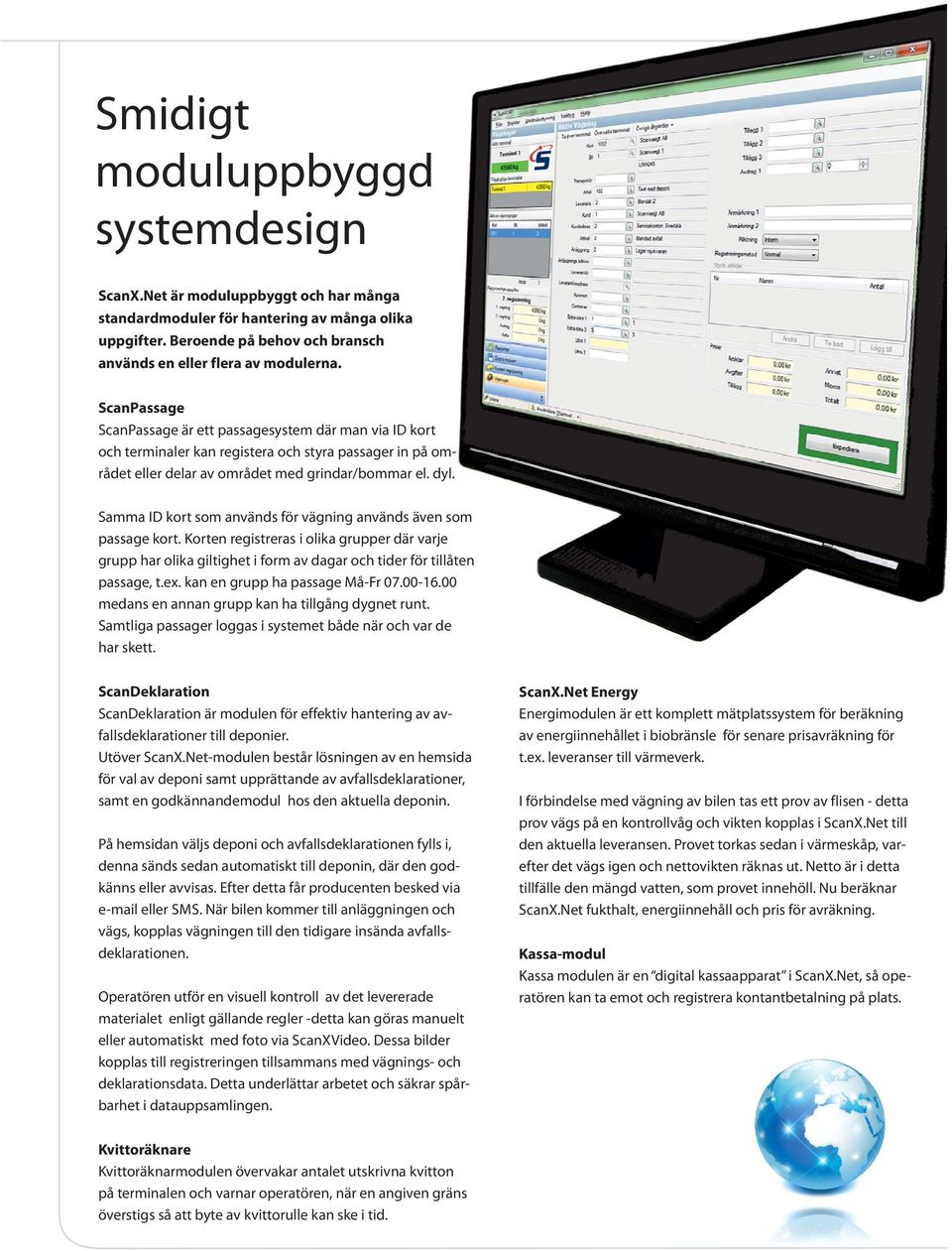

4 Smidigt moduluppbyggd systemdesign ScanX.Net är moduluppbyggt och har många standardmoduler för hantering av många olika uppgifter. Beroende på behov och bransch används en eller flera av modulerna. ScanPassage ScanPassage är ett passagesystem där man via ID kort och terminaler kan registera och styra passager in på området eller delar av området med grindar/bommar el. dyl. Samma ID kort som används för vägning används även som passage kort. Korten registreras i olika grupper där varje grupp har olika giltighet i form av dagar och tider för tillåten passage, t.ex. kan en grupp ha passage Må-Fr medans en annan grupp kan ha tillgång dygnet runt. Samtliga passager loggas i systemet både när och var de har skett. ScanDeklaration ScanDeklaration är modulen för effektiv hantering av avfallsdeklarationer till deponier. Utöver ScanX.Net-modulen består lösningen av en hemsida för val av deponi samt upprättande av avfallsdeklarationer, samt en godkännandemodul hos den aktuella deponin. På hemsidan väljs deponi och avfallsdeklarationen fylls i, denna sänds sedan automatiskt till deponin, där den godkänns eller avvisas. Efter detta får producenten besked via eller SMS. När bilen kommer till anläggningen och vägs, kopplas vägningen till den tidigare insända avfallsdeklarationen. Operatören utför en visuell kontroll av det levererade materialet enligt gällande regler -detta kan göras manuelt eller automatiskt med foto via ScanXVideo. Dessa bilder kopplas till registreringen tillsammans med vägnings- och deklarationsdata. Detta underlättar arbetet och säkrar spårbarhet i datauppsamlingen. ScanX.Net Energy Energimodulen är ett komplett mätplatssystem för beräkning av energiinnehållet i biobränsle för senare prisavräkning för t.ex. leveranser till värmeverk. I förbindelse med vägning av bilen tas ett prov av flisen - detta prov vägs på en kontrollvåg och vikten kopplas i ScanX.Net till den aktuella leveransen. Provet torkas sedan i värmeskåp, varefter det vägs igen och nettovikten räknas ut. Netto är i detta tillfälle den mängd vatten, som provet innehöll. Nu beräknar ScanX.Net fukthalt, energiinnehåll och pris för avräkning. Kassa-modul Kassa modulen är en digital kassaapparat i ScanX.Net, så operatören kan ta emot och registrera kontantbetalning på plats. Kvittoräknare Kvittoräknarmodulen övervakar antalet utskrivna kvitton på terminalen och varnar operatören, när en angiven gräns överstigs så att byte av kvittorulle kan ske i tid.

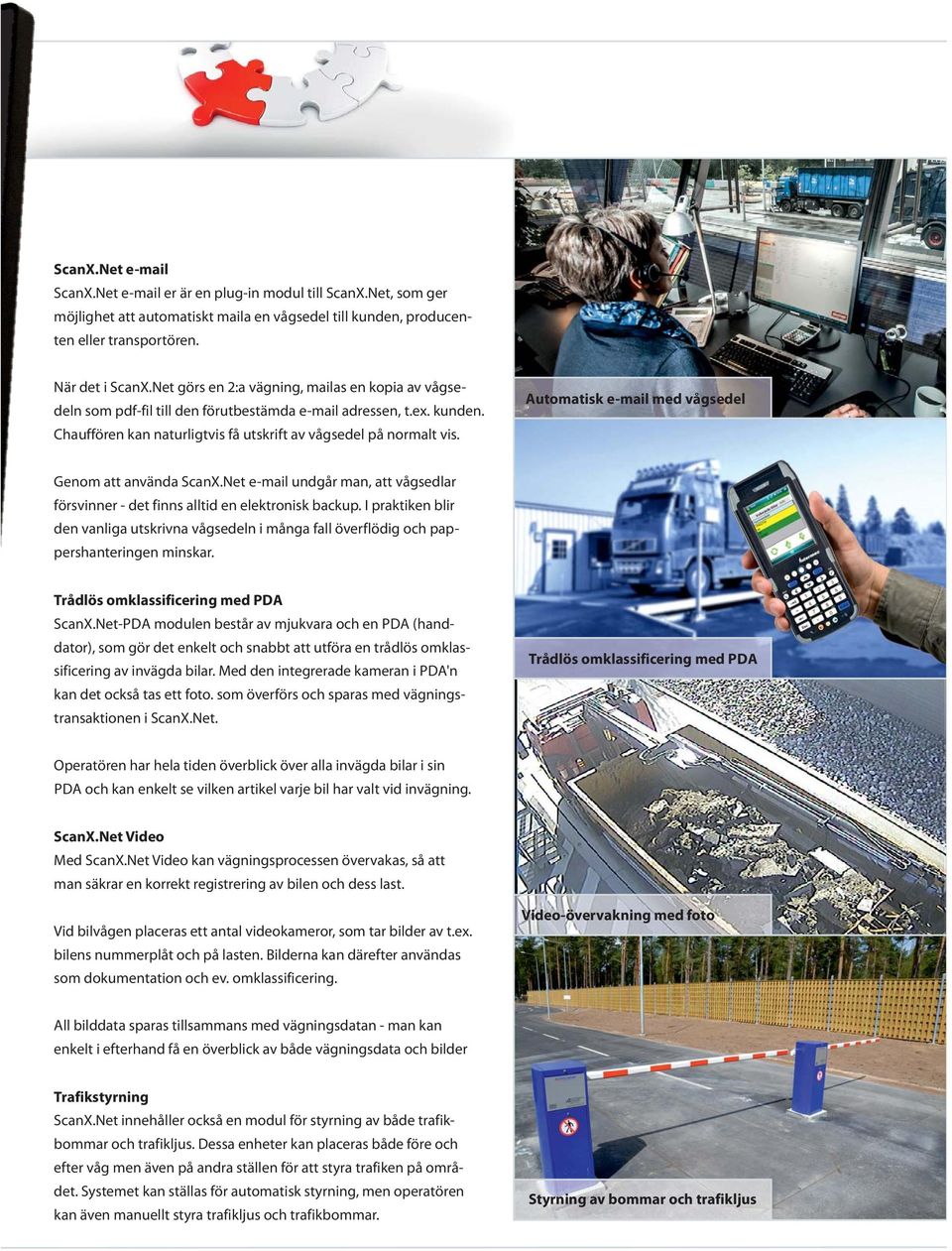

5 ScanX.Net ScanX.Net er är en plug-in modul till ScanX.Net, som ger möjlighet att automatiskt maila en vågsedel till kunden, producenten eller transportören. När det i ScanX.Net görs en 2:a vägning, mailas en kopia av vågsedeln som pdf-fil till den förutbestämda adressen, t.ex. kunden. Chauffören kan naturligtvis få utskrift av vågsedel på normalt vis. Automatisk med vågsedel Genom att använda ScanX.Net undgår man, att vågsedlar försvinner - det finns alltid en elektronisk backup. I praktiken blir den vanliga utskrivna vågsedeln i många fall överflödig och pappershanteringen minskar. Trådlös omklassificering med PDA ScanX.Net-PDA modulen består av mjukvara och en PDA (handdator), som gör det enkelt och snabbt att utföra en trådlös omklassificering av invägda bilar. Med den integrerade kameran i PDA'n kan det också tas ett foto. som överförs och sparas med vägningstransaktionen i ScanX.Net. Trådlös omklassificering med PDA Operatören har hela tiden överblick över alla invägda bilar i sin PDA och kan enkelt se vilken artikel varje bil har valt vid invägning. ScanX.Net Video Med ScanX.Net Video kan vägningsprocessen övervakas, så att man säkrar en korrekt registrering av bilen och dess last. Vid bilvågen placeras ett antal videokameror, som tar bilder av t.ex. bilens nummerplåt och på lasten. Bilderna kan därefter användas som dokumentation och ev. omklassificering. Video-övervakning med foto All bilddata sparas tillsammans med vägningsdatan - man kan enkelt i efterhand få en överblick av både vägningsdata och bilder Trafikstyrning ScanX.Net innehåller också en modul för styrning av både trafikbommar och trafikljus. Dessa enheter kan placeras både före och efter våg men även på andra ställen för att styra trafiken på området. Systemet kan ställas för automatisk styrning, men operatören kan även manuellt styra trafikljus och trafikbommar. Styrning av bommar och trafikljus

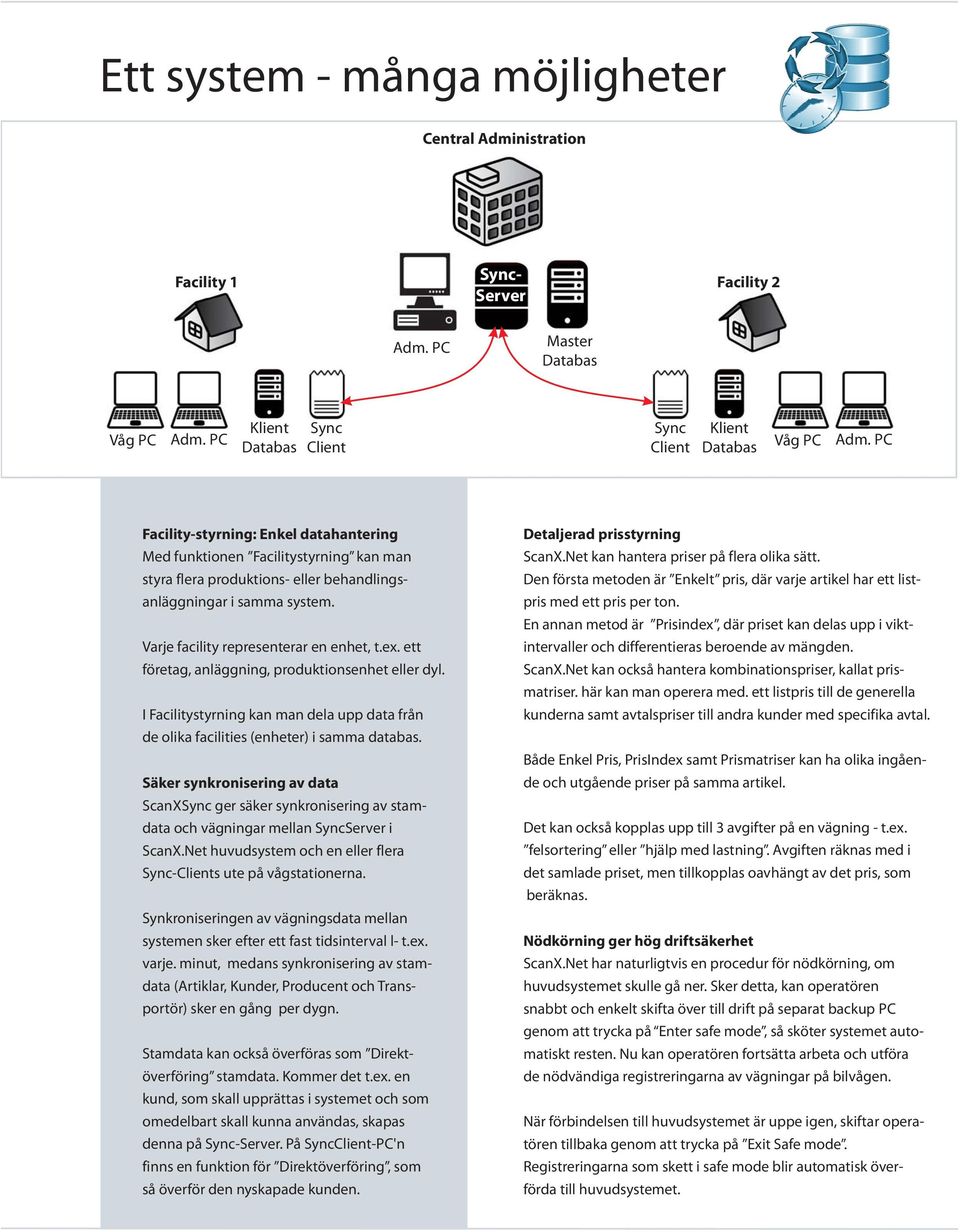

6 Ett system - många möjligheter Central Administration Facility 1 Facility 2 Sync- Server Adm. PC Master Databas Våg PC Adm. PC Databas Sync Client Sync Client Databas Våg PC Adm. PC Facility-styrning: Enkel datahantering Med funktionen Facilitystyrning kan man styra flera produktions- eller behandlingsanläggningar i samma system. Varje facility representerar en enhet, t.ex. ett företag, anläggning, produktionsenhet eller dyl. I Facilitystyrning kan man dela upp data från de olika facilities (enheter) i samma databas. Säker synkronisering av data ScanXSync ger säker synkronisering av stamdata och vägningar mellan SyncServer i ScanX.Net huvudsystem och en eller flera Sync-Clients ute på vågstationerna. Synkroniseringen av vägningsdata mellan systemen sker efter ett fast tidsinterval l- t.ex. varje. minut, medans synkronisering av stamdata (Artiklar, Kunder, Producent och Transportör) sker en gång per dygn. Stamdata kan också överföras som Direktöverföring stamdata. Kommer det t.ex. en kund, som skall upprättas i systemet och som omedelbart skall kunna användas, skapas denna på Sync-Server. På SyncClient-PC'n finns en funktion för Direktöverföring, som så överför den nyskapade kunden. Detaljerad prisstyrning ScanX.Net kan hantera priser på flera olika sätt. Den första metoden är Enkelt pris, där varje artikel har ett listpris med ett pris per ton. En annan metod är Prisindex, där priset kan delas upp i viktintervaller och differentieras beroende av mängden. ScanX.Net kan också hantera kombinationspriser, kallat prismatriser. här kan man operera med. ett listpris till de generella kunderna samt avtalspriser till andra kunder med specifika avtal. Både Enkel Pris, PrisIndex samt Prismatriser kan ha olika ingående och utgående priser på samma artikel. Det kan också kopplas upp till 3 avgifter på en vägning - t.ex. felsortering eller hjälp med lastning. Avgiften räknas med i det samlade priset, men tillkopplas oavhängt av det pris, som beräknas. Nödkörning ger hög driftsäkerhet ScanX.Net har naturligtvis en procedur för nödkörning, om huvudsystemet skulle gå ner. Sker detta, kan operatören snabbt och enkelt skifta över till drift på separat backup PC genom att trycka på Enter safe mode, så sköter systemet automatiskt resten. Nu kan operatören fortsätta arbeta och utföra de nödvändiga registreringarna av vägningar på bilvågen. När förbindelsen till huvudsystemet är uppe igen, skiftar opera- tören tillbaka genom att trycka på Exit Safe mode. Registreringarna som skett i safe mode blir automatisk överförda till huvudsystemet.

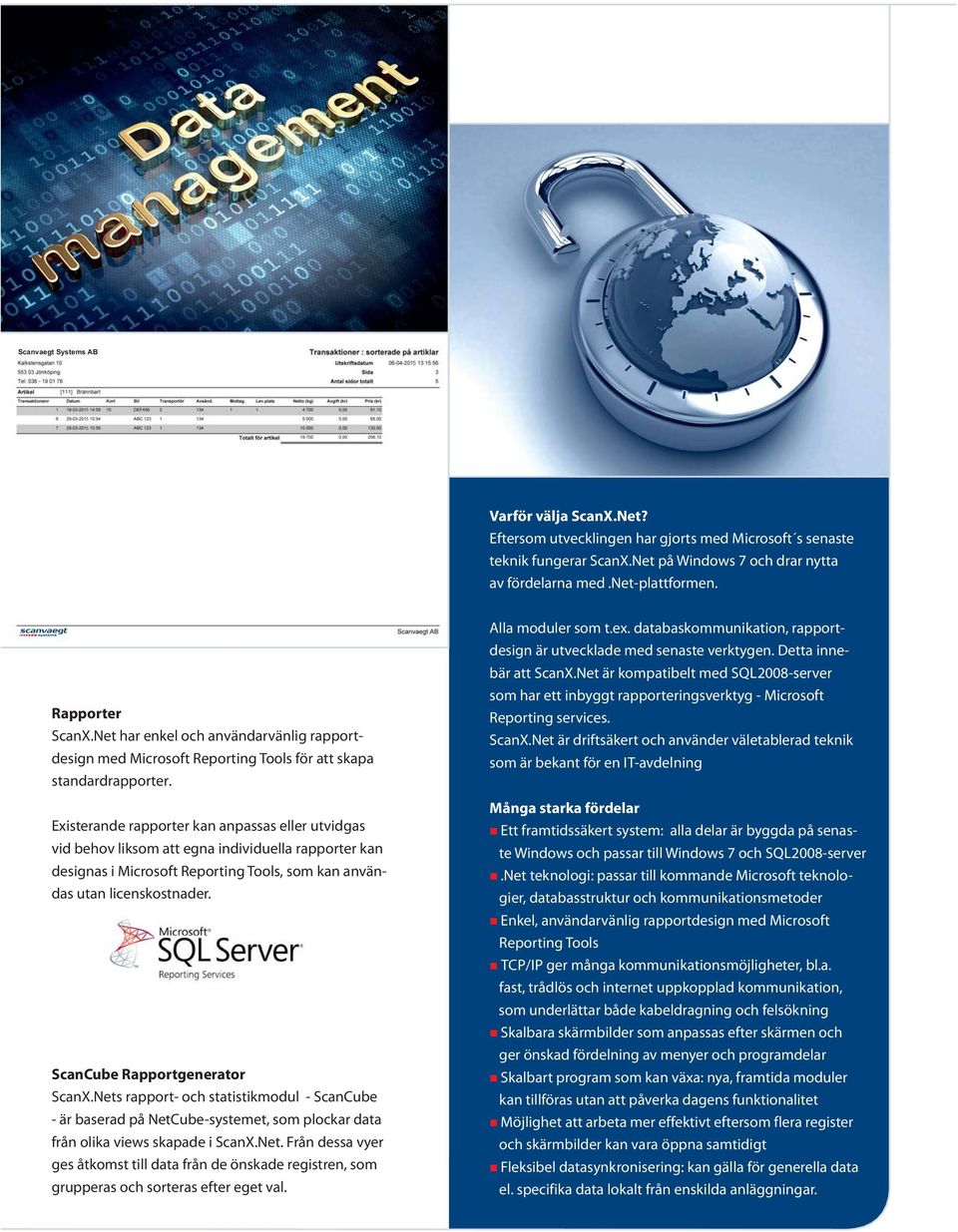

7 Scanvaegt Systems AB Varför välja ScanX.Net? Eftersom utvecklingen har gjorts med Microsoft s senaste teknik fungerar ScanX.Net på Windows 7 och drar nytta av fördelarna med.net-plattformen. Rapporter ScanX.Net har enkel och användarvänlig rapportdesign med Microsoft Reporting Tools för att skapa standardrapporter. Existerande rapporter kan anpassas eller utvidgas vid behov liksom att egna individuella rapporter kan designas i Microsoft Reporting Tools, som kan användas utan licenskostnader. ScanCube Rapportgenerator ScanX.Nets rapport- och statistikmodul - ScanCube - är baserad på NetCube-systemet, som plockar data från olika views skapade i ScanX.Net. Från dessa vyer ges åtkomst till data från de önskade registren, som grupperas och sorteras efter eget val. Alla moduler som t.ex. databaskommunikation, rapportdesign är utvecklade med senaste verktygen. Detta innebär att ScanX.Net är kompatibelt med SQL2008-server som har ett inbyggt rapporteringsverktyg - Microsoft Reporting services. ScanX.Net är driftsäkert och använder väletablerad teknik som är bekant för en IT-avdelning Många starka fördelar Ett framtidssäkert system: alla delar är byggda på senas- te Windows och passar till Windows 7 och SQL2008-server.Net teknologi: passar till kommande Microsoft teknologier, databasstruktur och kommunikationsmetoder Enkel, användarvänlig rapportdesign med Microsoft Reporting Tools TCP/IP ger många kommunikationsmöjligheter, bl.a. fast, trådlös och internet uppkopplad kommunikation, som underlättar både kabeldragning och felsökning Skalbara skärmbilder som anpassas efter skärmen och ger önskad fördelning av menyer och programdelar Skalbart program som kan växa: nya, framtida moduler kan tillföras utan att påverka dagens funktionalitet Möjlighet att arbeta mer effektivt eftersom flera register och skärmbilder kan vara öppna samtidigt Fleksibel d atasynkronisering: kan gälla för generella data el. specifika data lokalt från enskilda anläggningar.

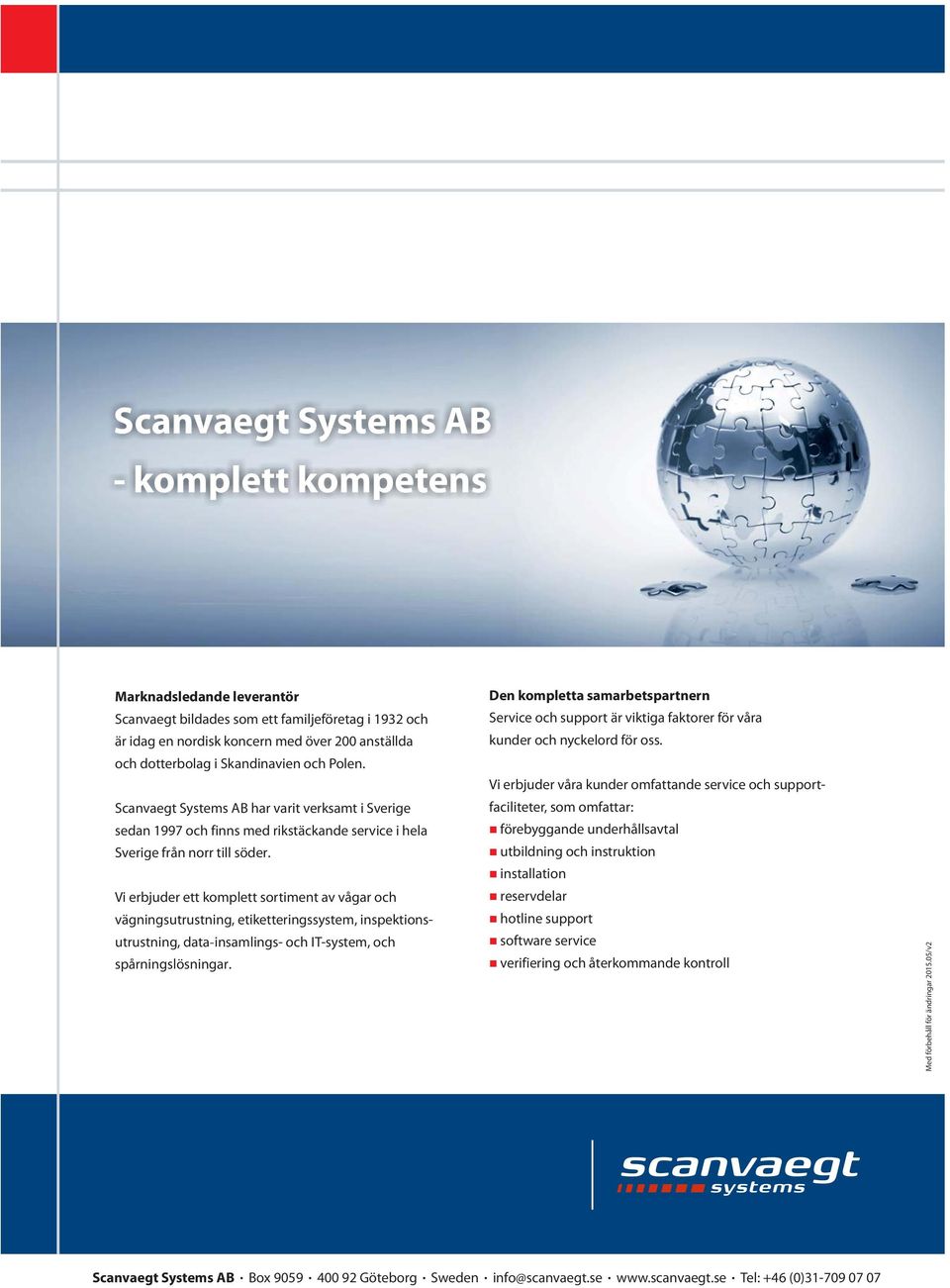

8 Scanvaegt Systems AB - komplett kompetens Marknadsledande leverantör Scanvaegt bildades som ett familjeföretag i 1932 och är idag en nordisk koncern med över 200 anställda och dotterbolag i Skandinavien och Polen. Scanvaegt Systems AB har varit verksamt i Sverige sedan 1997 och finns med rikstäckande service i hela Sverige från norr till söder. Vi erbjuder ett komplett sortiment av vågar och vägningsutrustning, etiketteringssystem, inspektionsutrustning, data-insamlings- och IT-system, och spårningslösningar. Den kompletta samarbetspartnern Service och support är viktiga faktorer för våra kunder och nyckelord för oss. Vi erbjuder våra kunder omfattande service och supportsom omfattar: förebyggande faciliteter, underhållsavtal utbildning och instruktion installation reservdelar hotline support software service verifiering och återkommande kontroll Med förbehåll för ändringar /v2 Scanvaegt Systems AB Box Göteborg Sweden info@scanvaegt.se Tel: +46 ( 0)
