1 SIMPLY CLEVER ŠKODA Octavia Instruktionsbok

2 Struktur på denna Instruktionsbok (förklaringar) Denna handledning är systematiskt uppbyggd, för att underlätta sökande och förståelse av informationen. Kapitel, innehållsförteckning och sökordsindex Texten i Instruktionsboken är indelad i relativt korta avsnitt, vilka samlas i översiktliga kapitel. Det aktuella kapitlet står alltid angivet nertill till höger på sidan. Miljövård En Miljö-anvisning uppmärksammar dig på miljöskydd. Här finns t.ex. råd för en sänkt bränsleförbrukning. En normal Anvisning uppmärksammar dig på viktig information för användningen av bilen. Den efter kapitel ordnade innehållsförteckningen och det utförliga sökordsindexet i slutet av instruktionsboken hjälper dig att snabbt finna önskad information. Riktningsangivelser Alla riktningsangivelser, som "vänster", "höger", "fram", "bak", är sett i bilens färdriktning. Enheter Värden anges i metriska enheter. Symbolförklaring Anger hänvisning till ett avsnitt med viktig information och säkerhetsanvisningar inom ett kapitel. Anger att ett avsnitt är slut. Anger att avsnittet fortsätter på nästa sida. Anger situationer då bilen bör stannas snarast möjligt. Anger ett registrerat varumärke. Anger visningen på MAXI DOT-displayen. Anger visningen på segmentdisplayen. Displayvisning I denna instruktionsbok används visning i monokromatisk färg ("svart/vitt") på MAXI DOT-displayen för displayvisningen, såvida inget annat anges. Anvisningar De viktigaste anvisningarna anges under rubriken. Dessa anvisningar uppmärksammar dig på en allvarlig olycks- eller skaderisk. VIKTIGT En Försiktigt-anvisning uppmärksammar dig på möjliga skador på bilen (t.ex. skador på växellådan), eller visar på allmänna olycksfaror.

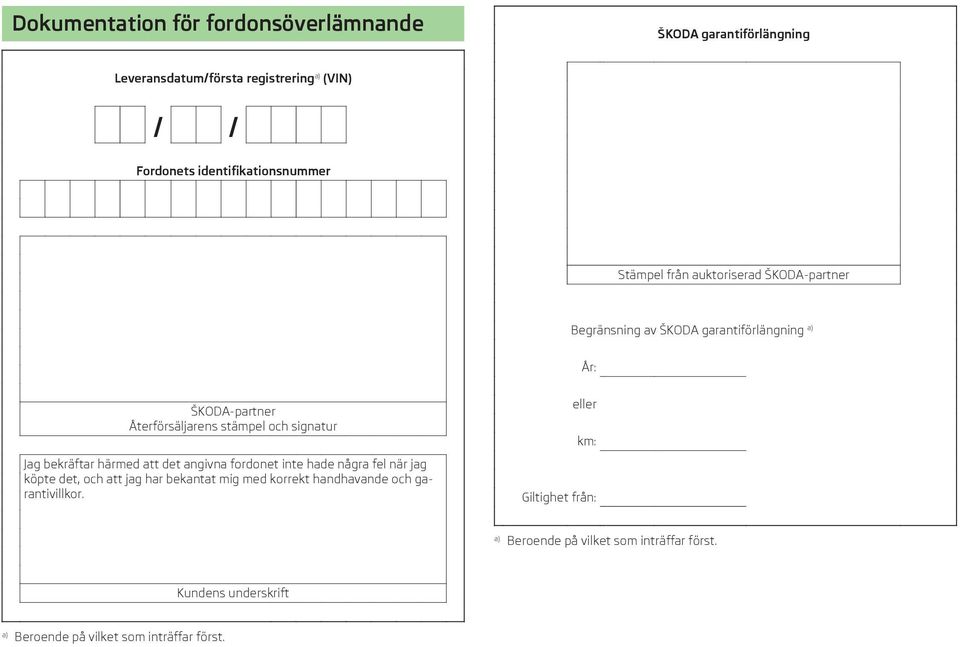

3 Dokumentation för fordonsöverlämnande ŠKODA garantiförlängning Leveransdatum/första registrering a) (VIN) Fordonets identifikationsnummer Stämpel från auktoriserad ŠKODA-partner Begränsning av ŠKODA garantiförlängning a) År: ŠKODA-partner Återförsäljarens stämpel och signatur Jag bekräftar härmed att det angivna fordonet inte hade några fel när jag köpte det, och att jag har bekantat mig med korrekt handhavande och garantivillkor. eller km: Giltighet från: a) Beroende på vilket som inträffar först. Kundens underskrift a) Beroende på vilket som inträffar först.

4 Förord Du har valt en ŠKODA hjärtligt tack för ditt förtroende. Du har skaffat en bil med den modernaste tekniken och en mängd olika utrustningsalternativ. Läs igenom den här instruktionsboken noggrant och följ anvisningarna i den, eftersom det är en förutsättning för korrekt användning av bilen. Vid eventuella frågor om bilen, kontakta en ŠKODA-partner. Vi önskar dig mycket glädje med din ŠKODA och att du alltid får en trevlig färd. Vänligen, ŠKODA AUTO a.s. (fortsättningsvis bara ŠKODA eller tillverkare)

5 Använda begrepp I bilens dokumentation används följande begrepp i samband med servicearbeten på bilen. "Fackverkstad" - verkstad som på ett fackmässigt sätt genomför servicearbeten på bilar av märket ŠKODA. En fackverkstad kan vara en ŠKODA-partner, en ŠKODA-servicepartner, eller en oberoende verkstad. "ŠKODA servicepartner" - verkstad som enligt avtal med tillverkaren ŠKODA AUTO a.s. eller dennes återförsäljare är behörig att utföra servicearbeten på bilar av märket ŠKODA eller att sälja originaldelar från ŠKODA a.s.. "ŠKODA-partner" - företag som av tillverkaren ŠKODA AUTO a.s. eller dennes återförsäljare är auktoriserat att sälja nya fordon av märket ŠKODA och, om tillämpligt, utföra service på dessa bilar med originaldelar från ŠKODA samt sälja ŠKODA originaldelar. Instruktionsboken Denna instruktionsbok gäller för alla karossvarianter av bilen samt för alla tillhörande modellvarianter. Här beskrivs alla möjliga utrustningsvarianter, utan att de anges som extrautrustning, en viss modellvariant eller som marknadsspecifik utrustning. Detta innebär att de utrustningskomponenter som beskrivs i denna instruktionsbok inte nödvändigtvis finns i bilen. Utrustningen på din bil beror på köpeavtalet för bilen. Närmare information får du hos den ŠKODA-partner där du köpte bilen. På bilderna kan mindre detaljavvikelser förekomma i jämförelse med din bil; bilderna syftar bara till att ge allmän information.

6 Innehållsförteckning Skadegaranti ochškoda-garanti för nya bilar 5 Mobilitetsgaranti och ŠKODA garantiförlängning 6 Förkortningar Manövrering Instrumentering 9 Översikt 8 Instrument och kontrollampor 11 Kombiinstrument 11 Kontrollampor 15 Kontrollsymboler på displayen 21 Informationssystem 26 Förarinformationssystem 26 Kördata (Multifunktionsdisplay) 29 MAXI DOT-display 31 Serviceintervallindikering 33 Låsa upp och öppna 35 Låsa upp och låsa 35 KESSY 41 Stöldskyddsanordning 42 Bagagerumslucka 43 Elektrisk bagagerumslucka (Octavia Combi) 44 Elektriska fönsterhissar 47 Panoramasoltak/Sollucka (Octavia) 49 Panoramasoltak/Sollucka (Octavia) 51 Ljus och sikt 53 Ljus 53 Innerbelysning 60 Sikt 62 Vindrutetorkare och vindrutespolare 63 Backspegel 66 Stolar och praktisk utrustning 69 Inställning av stolar 69 Stolsfunktioner 73 Praktisk utrustning 77 Bagagerum 88 Variabelt lastgolv i bagagerummet 96 Nätskiljevägg (Octavia Combi) 98 Takräcke 100 Värme och klimatanläggning 102 Värme-, ventilations-, kylsystem 102 Värmesystem 104 Klimatanläggning (manuell klimatanläggning) 106 Climatronic (automatisk klimatanläggning) 108 Tillsatsvärme (parkeringsvärmare och ventilation) 110 Körning Start och körning 114 Styrning 114 Starta och stänga av motorn med nyckeln 115 Start och avstängning av motor - KESSY-system 117 Bromsar 120 Manuell växling och pedaler 121 Automatisk växellåda 122 Inkörning 125 Ekonomisk och miljövänlig körning 126 Undvika skador på fordonet 130 Körning utomlands 131 Assistentsystem 132 Bromshjälpsystem 132 Parkeringshjälp 135 Parkeringsassistent 137 Farthållare 141 Automatisk avståndsreglering (ACC) 143 Säkerhetssystem (Front Assist) 150 START-STOPP 154 Körläge 156 Proaktivt passagerarskydd 158 Körfältassisten (Lane Assist) 159 Vägmärkesassistent 161 Trötthetsvarning (Rastrekommendation) 163 Körning med släpvagn 165 Släpvagnskoppling 165 Släpvagn 168 Säkerhet Passiv säkerhet 172 Allmänna anvisningar 172 Rätt sittställning 173 Säkerhetsbälten 176 Använda säkerhetsbälte 176 Bältesupprullningsautomatik och bältessträckare 179 Airbagsystem 180 Beskrivning av airbagsystemet 180 Airbagöversikt 181 Koppla från airbag 185 Säker transport av barn 187 Barnstol 187 Fästsystem 189 Driftanvisningar Bilvård 192 Serviceintervaller 192 Servicearbeten, anpassningar och tekniska ändringar 194 Tvätta fordonet 197 Innehållsförteckning 3

7 Yttre bilvård 198 Invändig bilvård 202 Kontrollera och fyll på 205 Bränsle 205 Motorrum 208 Motorolja 211 Kylvätska 213 Bromsvätska 215 Bilbatteri 216 Hjul 220 Fälgar och däck 220 Vinterkörning 226 Gör-det-själv Nödutrustning och självhjälp 227 Nödutrustning 227 Hjulbyte 229 Däckreparation 232 Starthjälp 234 Bogsera fordon 236 Fjärrkontroll 238 Nödupplåsning och låsning 239 Byte av vindrutetorkarblad 241 Säkringar och glödlampor 243 Säkringar 243 Glödlampor 247 Tekniska data Tekniska data 254 Fordonsdata 254 Alfabetiskt register 4 Innehållsförteckning

8 Skadegaranti ochškoda-garanti för nya bilar Skadegaranti Din ŠKODA-partner ansvarar som återförsäljare för skador på din nya bil från ŠKODA, på ŠKODA originaldelar och på ŠKODA originaltillbehör i enlighet med gällande bestämmelser och köpeavtalet. ŠKODA-garanti för nya bilar Utöver skadegarantin erbjuder ŠKODA AUTO a.s. en ŠKODA-garanti för nya bilar (nedan kallad "ŠKODA-garanti") i enlighet med de villkor som beskrivs nedan. Inom ramen för ŠKODA-garantin erbjuder ŠKODA AUTO a.s. följande tjänster: Reparation av skador som uppstår på bilen inom två år från och med det att ŠKODA-garantin börjar gälla, Reparation av lackskador som uppstår på bilen inom tre år från och med det att ŠKODA-garantin börjar gälla, Reparation av rostskador på bilens kaross som uppstår inom tolv år från och med att garantin börjar gälla. Endast skador som uppstår inifrån och ut på karosseriplåtar omfattas av ŠKODA-garantin. Garantin börjar gälla från och med den tidpunkt då den första köparen tar emot fordonet från ŠKODA-partnern eller på datumet för den första registreringen. Avgörande är vilken av händelserna som inträffar först och därmed dokumenteras av ŠKODA-partnern i serviceplanen. Skadereparationen kan ske genom byte eller reparation av den defekta delen. De gamla delarna övergår då i ŠKODA-servicepartnerns ägo. Ytterligare anspråk kan inte härledas ur ŠKODA-garantin. I synnerhet har man ingen rätt till reservdelsleverans, ingen ångerrätt, ingen rätt till ett ersättningsbil under tiden reparationen pågår och ingen rätt till skadeersättning. Om din ŠKODA-bil köpts från en ŠKODA-partner i ett land inom Europeiska ekonomiska samarbetsområdet (dvs. EU-länderna, Norge, Island och Liechtenstein) eller i Schweiz, skall anspråk baserade på ŠKODA-garantin göras gällande hos en ŠKODA-servicepartner i något av dessa länder. Om din ŠKODA-bil köpts från en ŠKODA-partner utanför Europeiska ekonomiska samarbetsområdet eller i Schweiz, skall anspråk baserade på ŠKODA-garantin göras gällande hos en ŠKODA-servicepartner utanför Europeiska ekonomiska samarbetsområdet och Schweiz. Förutsättning för att kunna utnyttja tjänster som omfattas av ŠKODA-garantin är att alla servicearbeten har genomförts fackmässigt och i rätt tid i enlighet med tillverkarens anvisningar. För att anspråk ur ŠKODA-garantin skall kunna göras gällande krävs intyg på att servicearbeten har genomförts fackmässigt i enlighet med tillverkarens anvisningar. Om service inte har genomförts resp. inte har genomförts i enlighet med tillverkarens anvisningar kan garantianspråk fortfarande göras gällande om du kan bevisa att skadan inte har uppstått till följd av utebliven eller felaktig service. Naturligt slitage på din ŠKODA-bil täcks inte av garantin. ŠKODA-garantin omfattar heller inte skador på delar, komponenter eller påbyggnadsdelar från andra tillverkare, eller skador på bilen som orsakas av dessa delar. Det samma gäller för tillbehör som inte har installerats och/eller levererats från fabrik. Garantianspråk kan heller inte ställas om felet eller skadan uppstått under någon av följande omständigheter: otillåten användning, felaktig hantering (t.ex. användning av bilen i racingtävlingar eller överbelastning), felaktig skötsel, felaktigt underhåll eller otillåtna ändringar på bilen, underlåtenhet att följa anvisningarna i serviceplanen och instruktionsboken resp. i övriga medföljande anvisningar, främmande eller yttre påverkan (t.ex. olycka, hagel, översvämning o.d.), användning av delar på bilen som inte godkänts av ŠKODA AUTO a.s. eller förändring av bilen på ett sätt som inte godkänts av ŠKODA AUTO a.s. (t.ex. tuning), vid skador som inte omedelbart visas upp för en fackverkstad eller inte åtgärdas fackmässigt. Kunden ansvarar för att bevisa att orsakssamband saknas. Föreliggande ŠKODA-garanti begränsar inte köparens lagstadgade rättigheter ur skadegarantin gentemot säljaren av bilen eller eventuella anspråk baserade på produktansvarslagar. Skadegaranti ochškoda-garanti för nya bilar 5

9 Mobilitetsgaranti och ŠKODA garantiförlängning Mobilitetsgaranti Mobilitetsgarantin erbjuder dig extra säkerhet när du färdas med din bil. Om din bil skulle sluta fungera under färd till följd av ett plötsligt fel kan du inom ramen för mobilitetsgarantin utnyttja vissa tjänster som säkerställer att du kan fortsätta din färd. Till dessa hör följande: Vägassistansservice på plats och bärgning till en ŠKODA servicepartner, teknisk telefonsupport resp. driftsättning på plats. Om din bil inte repareras samma dag kan en ŠKODA-servicepartner vid behov förmedla ytterligare tjänster i efterhand som ersättningstransport (t.ex. buss, tåg), tillhandahållande av ersättningsbil eller liknande. För mer information gällande villkoren för mobilitetsgaranti för din bil, kontakta din ŠKODA-partner. Här får du all information du behöver beträffande villkoren för mobilitetsgarantin för just din bil. Om du inte har någon mobilitetsgaranti för din bil kan du skaffa ytterligare information hos en ŠKODA servicepartner beträffande möjligheten att teckna ett garantiavtal i efterhand. Mobilitetsgarantin gäller endast i vissa länder. Valfri ŠKODA garantiförlängning Om du i samband med köpet av din nya bil skaffade en ŠKODA garantiförlängning, förlängs den tvååriga ŠKODA-garantin för skador på ditt ŠKODA-fordon för vald period resp. fram tills dess att den valda gränsen för tillryggalagt avstånd nåtts. Ovan nämnda lackgaranti och garantin mot rostskador påverkas inte av garantiförlängningen. De exakta villkoren för garantiförlängningen regleras i affärsvillkoren för garantiförlängning som tillhandahålls av din ŠKODA-partner i samband med köp av ny bil. Mobilitetsgarantin och den valfria ŠKODA-garantiförlängningen gäller endast i vissa länder. 6 Mobilitetsgaranti och ŠKODA garantiförlängning

10 Förkortningar Förkortning varv/min ABS ACC AFS ASR CO 2 i g/km DPF DSG DSR EDS ECE EPC ESC EU HBA HHC kw MG N1 Nm TDI CR TSA Förklaring motorvarvtal per minut Låsningsfritt bromssystem adaptiv farthållare Adaptiva främre strålkastare Antispinnsystem utsläppt mängd koldioxid i gram per körd kilometer Dieselpartikelfilter Automatisk dubbelkopplingsväxellåda Aktivt styrunderstöd Elektronisk differentialspärr Förenta nationernas ekonomiska kommission för Europa Kontroll motorelektronik Stabiliseringssystem Europeiska unionen Bromsassistent Assistent för start i backe kilowatt, måttenhet för motoreffekt Manuell växellåda En skåpbil som uteslutande eller övervägande är konstruerad för godstransport newtonmeter, måttenhet för motorns vridmoment Dieselmotor med turboladdning och insprutningssystem av typen common-rail Ekipagestabilisering TSI Bensinmotor med turboladdning och direktinsprutning Förkortningar 7

11 Bild 1 Instrumentering 8 Manövrering

12 Manövrering Instrumentering Översikt Elektriska fönsterhissar 47 Dörröppningshandtag 41 Elektrisk inställning ytterbackspeglar 67 Luftmunstycke 103 Parkeringsbiljetthållare 77 Manöverspak: Blinkers, helljus och parkeringsljus, ljustuta 55 Farthållare 141 Ta fram menypunkten assistenter 32 Ratt: med signalhorn med förar-frontairbag 181 med knappar för manövrering av informationssystemet 26 med knappar för manövrering av Infotainment» Manövrering Infotainment, kapitel Manövrering av apparater Kombiinstrument 11 Manöverspak: Vindrutetorkar- och spolaranläggning 63 Multifunktionsdisplay 29 Informationssystem 32 Luftmustycken på den mellersta delen av instrumentpanelen 103 Infotainment» Bruksanvisning-Infotainment radio resp. för navigationssystem Kontrollampa för avstängning av frontairbag på passagerarsidan 185 Knapp för varningsblinkers 59 Innerspegel 67 Förvaringsfack på passagerarsidan 84 Frontairbag på passagerarsidan CD/DVD/-spelare och minneskortsfack (i förvaringsfacket på passagerarsidan)» Bruksanvisning för infotainment radio resp. infotainment navigationssystem Luftmunstycke 103 Nyckelbrytare för avstängning av frontairbag på passagerarsidan (i förvaringsfack på passagerarsidan) 185 Dörröppningshandtag 41 Elektrisk fönsterhiss i passagerardörren 48 Ljusomkopplare 54 Förvaringsfack på förarsidan 78 Säkringsfack (bakom förvaringsfacket på instrumentpanelen) 244 Motorhuvens låshandtag 209 Manöverspak för den automatiska avståndsregleringen 146 Spak för rattinställning 114 Tändningslås 116 Pedaler 122 Förvaringsfack / Phonebox» Bruksanvisning för Infotainment, kapitel Phonebox Handbromsspak 121 Beroende på utrustning: Växelspak (manuell växellåda) 122 Växelväljare (automatisk växellåda) 123 Beroende på utrustning: Värmereglage 104 Reglage för klimatanläggning 106 Reglage för climatronic 108 Beroende på utrustning: 12 V-uttag 81 Cigarettändare 80 List med knappar beroende på utrustning: Centrallås 40 START-STOPP 154 Antispinnsystem ASR 133 Stabiliseringssystem ESC 132 Val av körläge 156 Parkeringsassistent 137 Instrumentering 9

13 35 Parkeringshjälp 135 Däcktryckskalibrering 223 Beroende på utrustning: USB/AUX-ingång» Bruksanvisning Infotainment, kapitel USB/ AUX-ingångar MEDIA IN-ingång» Bruksanvisning Infotainment, kapitel MEDIA IN-ingång På högerstyrda bilar avviker placeringen av reglagen delvis från den placering som visas i» bild 1. Symbolerna överensstämmer dock med de enskilda manöverorganen. 10 Manövrering

14 Instrument och kontrollampor Kombiinstrument Inledning I detta kapitel finns information om: Översikt 11 Varvräknare 12 Display 12 Hastighetsmätare 12 Visning av kylvätsketemperatur 13 Bränslemätare 13 Mätare för tillryggalagd körsträcka 14 Inställning av klockslag 14 Visa laddningstillstånd för bilbatteriet 14 Auto-Check-kontroll 14 Komponentskydd Om meddelandet SAFE CP, visas på displayen i kombiinstrumentet, är ett skydd för kombiinstrumentet aktiverat. Ytterligare information» sidan 196, Komponentskydd. Visning av fel Om ett fel uppstått i kombiinstrumentet, visas följande meddelande på displayen: Fel: kombiinstrument. Verkstad! KOMBIINSTRUMENT DEFEKT Uppsök hjälp av en fackverkstad. I första hand skall uppmärksamheten ägnas åt körningen! Som förare bär du det fulla ansvaret för trafiksäkerheten. Aktivera aldrig knappen 6 i kombiinstrumentet» bild 2 på sidan 11 under körning, utan utan endast då bilen står stilla! Översikt Bild 2 Kombiinstrument på sidan 11. Varvräknare med kontrollampor» Sidan 12 Display» Sidan 12 med mätare för tillryggalagd körsträcka» Sidan 14 med serviceintervallangivelse» Sidan 33 med digitalur» Sidan 14 med informationssystem» Sidan 26 med kontrollampor» Sidan 21 Hastighetsmätare 1) med kontrollampor» Sidan 12 Kylvätsketemperaturmätare» Sidan 13 1) Under färden kan förutom varvräknarvisningen hastigheten visas i en annan måttsenhet (mph eller km/h) Instrument och kontrollampor 11

15 5 6 7 List med kontrollampor» Sidan 15 Knapp för: att ställa in timmar / minuter» Sidan 14 Visa körsträcka och dagar fram till nästa servicetillfälle» Sidan 33 Återställa serviceintervallangivelse» Sidan 33 återställning av trippmätaren» Sidan 14 Laddindikator» Sidan 14 Bränslemätare» Sidan 13 Varvräknare på sidan 11. Det röda intervallet på varvräknaren 1» bild 2 på sidan 11 markerar det intervall där systemet börjar begränsa motorvarvtalet. Systemet begränsar automatiskt motorvarvtalet till ett säkert gränsvärde. Innan man når det röda intervallet på varvräknaren, skall man växla upp till nästa växel eller välja växelväljarläget D för automatväxellådan. För att undvika för höga eller för låga motorvarvtal, skall växlingsrekommendationen respekteras» Sidan 27. på sidan 11. Kombiinstrumentet kan vara utrustat med en av följande displaytyper» bild 3. Segmentdisplay MAXI DOT-display Beroende på fordonsutrustning kan MAXI DOT-displayen vara monokromatisk ("svart/vit") eller i färg. Hastighetsmätare på sidan 11. Varning vid hastighetsöverskridelse När hastigheten 120 km/h överskrids ljuder en akustisk varningssignal. 1) När körhastigheten sjunker under 120 km/h, stängs den akustiska varningssignalen av. Display Bild 3 Displaytyper 1) Denna funktion är endast aktiverad för vissa länder. 12 Manövrering

16 Visning av kylvätsketemperatur Bränslemätare Bild 4 Kylvätsketemperaturmätare Bild 5 Bränslemätare på sidan 11. Kylvätsketemperaturmätaren» bild 4 fungerar endast när tändningen är påslagen. Det kalla intervallet Om visaren står kvar i det vänstra intervallet har motorn ännu inte uppnått drifttemperatur. Högt motorvarvtal, full gas och stark motorbelastning skall undvikas. På detta sätt förhindras eventuella motorskador. Driftområde Motorn har uppnått drifttemperatur när visaren pendlar inom det mellersta intervallet. Vid kraftig belastning av motorn och hög yttertemperatur kan visaren även gå längre åt höger. Högtemperaturintervall När visaren når det röda intervallet på skalan är kylvätsketemperaturen för hög. Ytterligare information» Sidan 22. VIKTIGT Extrastrålkastare och andra tillbehör monterade framför friskluftsintaget försämrar kylvätskans kylverkan. på sidan 11. Bränslemätaren» bild 5 fungerar endast med påslagen tändning. Tanken rymmer cirka 50 liter. Om bränslenivån sjunkit och kommit in på reservtanken (visaren har nått det röda intervallet), tänds kontrollsymbolen» Sidan 25. VIKTIGT Kör aldrig bränsletanken helt tom! Oregelbunden bränsletillförsel kan leda till feltändning. Det kan leda till svåra skador på motordelar eller avgassystemet. Efter fulltankning kan det vid dynamisk körning (t.ex. många kurvor, bromsning, körning upp- och nerför backar) hända att bränslemätaren visar ca en skaldel mindre. När du stannar eller kör mindre dynamiskt visar bränslemätaren åter rätt bränslenivå. Denna effekt utgör ingen defekt. Pilen bredvid symbolen på bränslemätaren markerar platsen där tankningen sker på bilens högra sida. Instrument och kontrollampor 13

17 Mätare för tillryggalagd körsträcka Bild 6 Segmentdisplay/MAXI DOT-display Visa laddningstillstånd för bilbatteriet på sidan 11. Slå från tändningen. Tryck in knappen 6» bild 2 på sidan 11 och håll den intryckt tills Batteristatus ellerbatteri SOC visas. Släpp knappen 6 ; laddningstillståndet för bilbatteriet visas i %. på sidan 11. Trippmätare (trip) Trippmätaren A» bild 6 visar körsträckan som körts sedan mätaren senast återställdes, i steg om 100 m. Återställning av trippmätaren Tryck kort på knappen 6» bild 2 på sidan 11. Vägmätare Vägmätaren B» bild 6 visar den totala sträckan som bilen körts. Inställning av klockslag på sidan 11. Slå på tändningen. Tryck in knappen 6» bild 2 på sidan 11 och håll den intryckt tills displayen visar Klocka. Släpp knappen 6 och systemet växlar till inställning av klockslag. Tryck igen på knappen 6, och ställ in timmar. Vänta ca 4 sekunder, systemet växlar minutinställning. Tryck igen på knappen 6, och ställ in minuter. Klockslaget kan även i ställas in i Infotainment-systemet» Bruksanvisning Infotainment, kapitel Apparatinställningar. Auto-Check-kontroll på sidan 11. Vid påslagen tändning och under färd kontrolleras alltid bestämda funktioner och tillstånd för olika fordonssystem i bilen. Felmeddelanden eller andra uppgifter visas på displayen i kombiinstrumentet. Några meddelanden visas samtidigt med kontrollamporna» Sidan 15 resp. med kontrollsymbolerna på Displayen» Sidan 21. Så länge som funktionsstörningarna inte har åtgärdats, visas meddelandena på nytt. Efter den första visningen visas dessutom symbolerna eller utan anvisning för föraren. Symbol Betydelse Varning Fara Om man av tekniska skäl måste stanna, skall bilen ställas på ett säkert avstånd till den omgivande trafiken, motorn stängas av och varningsblinkers slås på» Sidan 59. Varningstriangeln skall ställas upp på föreskrivet avstånd - beakta gällande nationella bestämmelser. 14 Manövrering

18 Kontrollampor Inledning I detta kapitel finns information om: Automatisk växellåda 16 Handbroms 16 Bromssystem 16 Bältesvarningslampa 17 Servostyrning 17 Antispinnsystem (ASR) 17 Antispinnsystem (ASR) avaktiverat 18 Stabiliseringssystem (ESC) 18 Låsningsfritt bromssystem (ABS) 18 Dimbakljus 18 Avgaskontrollsystem 19 Förglödningssystem (dieselmotor) 19 Kontroll av motorelektronik (bensinmotor) 19 Säkerhetssystem 19 Däcktryck 20 Bromsbelägg 20 Körfältassistent (Lane Assist) 20 Blinkers 20 Släpvagnsblinkers 20 Dimstrålkastare 21 Farthållare 21 Växelväljarspärr 21 Helljus 21 Kontrollamporna visar det aktuella tillståndet för respektive funktioner eller störningar. Då några av kontrollamporna tänds kan en akustisk signal höras och meddelanden visas på kombiinstrumentet. När tändningen slås på tänds några kontrollampor tillfälligt som funktionskontroll av fordonssystemen. Om de kontrollerade systemen fungerar korrekt, släcks respektive kontrollampor några sekunder efter att tändningen slagits på. Tillståndet för några funktioner och system visas via kontrollsymbolen på displayen» Sidan 21. Kontrollamporna är placerade på följande ställen i kombiinstrumentet» bild 2 på sidan 11. Knapp 1 Hastighetsmätare 3 List med kontrollampor 5 Underlåtenhet att följa indikationer från kontrollampor och därtill hörande meddelanden och anvisningar på kombiinstrumentets display kan leda till allvarliga personskador eller till skador på bilen. Om man av tekniska skäl måste stanna, skall fordonet ställas på ett säkert avstånd till den omgivande trafiken, motorn stängas av och varningsblinkers slås på» Sidan 59. Varningstriangeln skall ställas upp på föreskrivet avstånd - följ nationella bestämmelser i samband härmed. Motorrummet i bilen är ett farligt område. Vid arbeten i motorrummet måste följande varningsanvisningar alltid beaktas» sidan 208, Motorrum. Instrument och kontrollampor 15

19 Automatisk växellåda på sidan 15. Kontrollamporna indikerar en störning resp. tillståndet för den automatiska växellådan. Kontrollampa Meddelande Felindikering och åtgärd Fel: växellåda. Backväxeln kan inte läggas i. FEL VÄXELLĂDA INGEN BACKNING Fel: växellåda FEL VÄXELLĂDA Växellådan överhettad. VÄXELLĂDA ÖVERHETT_ Växellådan överhettad. Stopp! Instruktionsbok! VÄXELLĂDA ÖVERHETT_ STOPP Växellådan defekt. Verkstad! VÄXELLĂDA DEFEKT VERKSTAD Fel på den automatiska växellådan, backväxeln kan ej läggas i. Tillkalla omedelbart hjälp från en fackverkstad. Fel på den automatiska växellådan. Tillkalla omedelbart hjälp från en fackverkstad. Temperaturen i den automatiska växellådans kopplingar är för hög. Kör inte vidare! Stanna bilen, stäng av motorn och vänta tills kontrollampan släcks - risk för skador på växellådan! När lampan släckts kan färden fortsättas. Om kontrollampan inte släcks, kör ej vidare. Uppsök hjälp av en fackverkstad. Temperaturen i den automatiska växellådans kopplingar är för hög. Kör inte vidare! Stanna bilen, stäng av motorn och vänta tills kontrollampan släcks - risk för skador på växellådan! Om kontrollampan inte släcks, kör ej vidare. Uppsök hjälp av en fackverkstad. Fel på den automatiska växellådan. Tillkalla omedelbart hjälp från en fackverkstad. Handbroms på sidan 15. Kontrollampan lyser vid åtdragen handbroms. Kör man med åtdragen handbroms med en hastighet över 5 km/h, ljuder även en akustisk signal. På displayen i kombiinstrumentet visas följande meddelande. Lossa handbromsen! LOSSA HANDBROMS Bromssystem på sidan 15. Om kontrollampan lyser är bromsvätskenivån i bromssystemet för låg. Följande meddelande visas på displayen i kombiinstrumentet. Bromsvätska: instruktionsbok! KONTROLL BROMSVÄTSKA Stanna bilen, stäng av motorn och kontrollera bromsvätskenivån» Sidan 215». 16 Manövrering

20 Om kontrollampan lyser tillsammans med kontrollampan har ett fel uppstått i ABS. Om man av tekniska skäl måste stanna, skall bilen ställas på ett säkert avstånd till den omgivande trafiken, motorn stängas av och varningsblinkers slås på» Sidan 59. Varningstriangeln skall ställas upp på föreskrivet avstånd - följ nationella bestämmelser i samband härmed. Om kontrollampan tänds tillsammans med kontrollampan» sidan 18, Låsningsfritt bromssystem (ABS),, kör ej vidare! Tillkalla hjälp från en fackverkstad. Ett fel på bromssystemet kan förlänga bilens bromssträcka vid inbromsning - olycksrisk! Bältesvarningslampa på sidan 15. Kontrollampan tänds efter att tändningen slagits på, för att påminna om att föraren resp. passagerarna skall spänna fast säkerhetsbältet. Kontrollampan släcks när föraren resp. passageraren har spänt fast säkerhetsbältet. Kontrollampan blinkar och det ljuder samtidigt en akustisk varningssignal om föraren eller passageraren inte spänt fast säkerhetsbältet och bilens hastighet är högre än 30 km/h. Om föraren eller passageraren inte spänner fast säkerhetsbältet under de följande ca 2 minuterna, stängs varningssignalen av och kontrollampan lyser konstant. Ytterligare information» sidan 176, Säkerhetsbälten. Servostyrning på sidan 15. Om kontrollampan lyser, föreligger ett partiellt fel på servostyrningen och styrkrafterna kan vara högre. Tillkalla omedelbart hjälp från en fackverkstad. När kontrollampan lyser, föreligger ett totalt bortfall av servostyrningen och styrhjälpen har försvunnit (väsentligt högre styrkraft). Tillkalla omedelbart hjälp från en fackverkstad. Ytterligare information» sidan 114, Servostyrning. Om batteriet kopplats från och därefter kopplats in på nytt, tänds kontrollampan efter att tändningen slagits på. Kontrollampan skall släckas efter en kort körsträcka. Om den gula kontrollampan inte släcks efter omstart av motorn och en kortare körsträcka, har ett fel uppstått i systemet.tillkalla omedelbart hjälp från en fackverkstad. Antispinnsystem (ASR) på sidan 15. Om bilen är försedd med ESC-system, är ASR integrerat i ESC-systemet» Sidan 132. Om kontrollampan blinkar, ingriper ASR. Om kontrollampan lyser, har ett fel uppstått i ASR. Följande meddelande visas på displayen i kombiinstrumentet. Fel: traktionskontroll FEL ASR Tillkalla omedelbart hjälp från en fackverkstad. Om kontrollampan tänds precis efter att motorn startat, kan ASR vara frånkopplat av tekniska orsaker. Slå från och på tändningen igen. Om kontrollampan inte tänds när motorn startas på nytt är ASR fullt funktionsdugligt igen. Ytterligare information» sidan 132, Stabiliseringssystem (ESC) resp.» sidan 133, Traktionskontroll (ASR). Instrument och kontrollampor 17

21 Om batteriet kopplats från och därefter kopplats in på nytt, tänds kontrollampan efter att tändningen slagits på. Om kontrollampan inte släcks efter en kort tillryggalagd sträcka, har ett fel uppstått i systemet. Tillkalla omedelbart hjälp från en fackverkstad. Om batteriet kopplats från och därefter kopplats in på nytt, tänds kontrollampan efter att tändningen slagits på. Om kontrollampan inte släcks efter en kort tillryggalagd sträcka, har ett fel uppstått i systemet. Tillkalla omedelbart hjälp från en fackverkstad. Antispinnsystem (ASR) avaktiverat på sidan 15. Om kontrollampan lyser, är ASR avaktiverat. Följande meddelande visas på displayen i kombiinstrumentet. Traktionskontrollen (ASR) avaktiverad. ASR AV Ytterligare information» sidan 133, Traktionskontroll (ASR). Stabiliseringssystem (ESC) på sidan 15. Om kontrollampan blinkar, ingriper ESC. Om kontrollampan lyser, har ett fel uppstått i ESC. Följande meddelande visas på displayen i kombiinstrumentet. Fel: stabiliseringskontroll (ESC) FEL ESC Tillkalla omedelbart hjälp från en fackverkstad. Om kontrollampan tänds strax efter att motorn startat, kan ESC-systemet vara avaktiverat på grund av tekniska orsaker. Slå från och på tändningen igen. Om kontrollampan inte tänds när motorn startas på nytt är ESC fullt funktionsdugligt igen. Ytterligare information» sidan 132, Stabiliseringssystem (ESC). Låsningsfritt bromssystem (ABS) på sidan 15. Om kontrollampan lyser har ett fel uppstått i ABS. Följande meddelande visas på displayen i kombiinstrumentet. Fel: ABS FEL ABS Fordonet bromsas endast med bromssystemet utan ABS. Tillkalla omedelbart hjälp från en fackverkstad. Ytterligare information» sidan 133, Låsningsfritt bromssystem (ABS). Om man av tekniska skäl måste stanna, skall bilen ställas på ett säkert avstånd till den omgivande trafiken, motorn stängas av och varningsblinkers slås på» Sidan 59. Varningstriangeln skall ställas upp på föreskrivet avstånd - följ nationella bestämmelser i samband härmed. Om kontrollampan tänds tillsammans med kontrollampan,, kör ej vidare! Tillkalla hjälp från en fackverkstad. Ett fel i ABS eller i bromssystemet kan förlänga bilens bromssträcka vid inbromsning - olycksrisk! Dimbakljus på sidan 15. Kontrollampan lyser när dimbakljuset slagits på. 18 Manövrering

22 Ytterligare information» sidan 58, Dimbakljus. Avgaskontrollsystem på sidan 15. Om kontrollampan lyser har ett fel uppstått i avgaskontrollsystemet. Systemet aktiverar körning i nöddriftläge. Tillkalla omedelbart hjälp från en fackverkstad. Förglödningssystem (dieselmotor) på sidan 15. Kontrollampan tänds efter att tändningen slagits på. Så snart lampan släckts, kan motorn genast startas. Om kontrollampan inte tänds eller om den lyser kontinuerligt, har ett fel uppstått i förglödningssystemet. Om kontrollampan börjar blinka under färd, har ett fel uppstått i motorstyrningen. Systemet aktiverar körning i nöddriftläge. Tillkalla omedelbart hjälp från en fackverkstad. Kontroll av motorelektronik (bensinmotor) på sidan 15. Om kontrollampan lyser har ett fel uppstått i motorstyrningen. Systemet aktiverar körning i nöddriftläge. Tillkalla omedelbart hjälp från en fackverkstad. Säkerhetssystem på sidan 15. Fel i Airbag-systemet Om kontrollampan lyser och om följande meddelande visas på på displayen i kombiinstrumentet, har ett fel uppstått i airbagsystemet. Fel: krockkudde FEL KROCKKUDDE Airbagsystemets funktionsberedskap övervakas elektroniskt, även när någon av airbagarna är bortkopplad. En av airbagarna eller bältesspännarna har kopplats från via diagnostikfunktionen Kontrollampan lyser i ca. 4 sekunder efter att tändningen slagits på och blinkar därefter i ytterligare 12 sekunder. Följande meddelande visas på displayen i kombiinstrumentet. Krockkudde/ bältessträckare avaktiverad. KROCKKUDDE/ BÄLTESSTR_ AV Passagerarens frontairbag har avaktiverats med nyckelbrytaren Kontrollampan tänds i ca. 4 sekunder efter att tändningen slagits på. Kontrollampan i texten i instrumentpanelens mittdel tänds efter att tändningen slås på.» Sidan 185 Proaktivt passagerarskydd Om kontrollampan lyser och ett av följande meddelanden visas på displayen i kombiinstrumentet, måste säkerhetsbältet både för föraren och passageraren bytas ut. Tillkalla omedelbart hjälp från en fackverkstad. eller Proaktivt passagerarskydd inte tillgängligt. PROAKTIVT PASSAGER_ SKYDD EJ TILL FÖRFOGAN_ Proaktivt passagerarskydd: begränsad funktion. PROAKTIVT PASSAGER_ SKYDD BEGRÄNSAD FUNKTION Instrument och kontrollampor 19

23 Om ett fel uppstått i säkerhetssystemen, skall detta omedelbart undersökas av en ŠKODA-fackverkstad. Det finns annars risk för att systemen inte aktiveras vid en olycka. Däcktryck på sidan 15. Kontrollampan tänds, när trycket i ett av däcken har sjunkit avsevärt. Kontrollera och korrigera vid behov däcktrycket i alla däck» Sidan 220. Som varningston ljuder en akustisk signal. Om kontrollampan blinkar, har ett fel uppstått i systemet. Tillkalla omedelbart hjälp från en fackverkstad. Ytterligare information» sidan 223, Däckkontrollindikering. Om batteriet kopplats från och därefter kopplats in på nytt, tänds kontrollampan efter att tändningen slagits på. Om kontrollampan inte släcks efter en kort tillryggalagd sträcka, har ett fel uppstått i systemet. Tillkalla omedelbart hjälp från en fackverkstad. Bromsbelägg på sidan 15. Om kontrollampan lyser är bromsbeläggen utslitna. Följande meddelande visas på displayen i kombiinstrumentet. Kontrollera bromsbelägg! KONTROLL BROMSBELÄGG Tillkalla omedelbart hjälp från en fackverkstad. Körfältassistent (Lane Assist) på sidan 15. Kontrollamporna visar tillståndet för Lane Assist-systemet. Ytterligare information» sidan 159, Körfältassisten (Lane Assist). Blinkers på sidan 15. Beroende på manöverspakens läge blinkar vänster eller höger kontrollampa. Om en glödlampa inte fungerar i blinkerssystemet, blinkar kontrollampan ungefär dubbelt så fort. Detta gäller inte vid körning med släpvagn. Vid inkopplad varningsblinkers blinkar alla blinkerslampor och de båda kontrollamporna. Ytterligare information» sidan 55, Blinkers och helljus. Släpvagnsblinkers på sidan 15. Om kontrollampan blinkar, är släpvagnens blinkers aktiverad. Om en släpvagn är påkopplad och kontrollampan inte blinkar, har en av släpvagnens blinkers upphört att fungera. På displayen i kombiinstrumentet visas t.ex. följande meddelande. Släpvagn: kontrollera vä. blinkers! KONTROLL VÄNSTER BLINKERS SLÄPVAGN Släpvagnen måste påkopplas på korrekt sätt» sidan 165, Körning med släpvagn. 20 Manövrering

24 Dimstrålkastare på sidan 15. Kontrollampan lyser vid tända dimstrålkastare. Ytterligare information» sidan 58, Dimstrålkastare. Farthållare på sidan 15. Kontrollampan lyser vid inkopplad farthållare. Ytterligare information» sidan 141, Farthållare. Växelväljarspärr på sidan 15. Om kontrollampan tänds, skall bromspedalen trampas ner. Ytterligare information» sidan 123, Lägen och manövrering av växelväljare. Helljus på sidan 15. Kontrollampan lyser vid påslaget helljus resp. vid användning av ljustuta. Ytterligare information» sidan 55, Blinkers och helljus. Kontrollsymboler på displayen Inledning I detta kapitel finns information om: Bältesvarningslampa bak 22 Generator 22 Kylvätska 22 Motoroljetryck 23 Motoroljenivå 23 Lampfel 24 Dieselpartikelfilter (dieselmotor) 24 Vätskenivå vindrutetorkare 24 Bränslereserv 25 Helljusassistent 25 START-STOPP-system 25 Halkvarning 25 Vatten i bränslefiltret (dieselmotor) 25 Kontrollamporna visar det aktuella tillståndet för respektive funktioner resp. fel. Läget visas på displayen till kombiinstrumentet.» Sidan 12 När tändningen slås på tänds några kontrollampor tillfälligt som funktionskontroll av fordonssystemen. Om de kontrollerade systemen fungerar korrekt, släcks respektive kontrollampor några sekunder efter att tändningen slagits på. Beroende på typ av indikation tänds tillsammans med meddelandet även symbolen eller i listen med kontrollampor 5» bild 2 på sidan 11. Då några av kontrollamporna tänds kan en akustisk signal höras och meddelanden visas på kombiinstrumentet. Tillståndet för några funktioner och system visas via kontrollsymbolen på displayen» Sidan 15. Symbol Betydelse Varning Fara Instrument och kontrollampor 21

25 Så länge som funktionsfelen inte har åtgärdats, visas meddelandena på nytt. Efter den första visningen visas dessutom symbolerna eller utan anvisning för föraren. På bilar med färg- MAXI DOT-display, visas några kontrollsymboler på displayen i färg. Underlåtenhet att följa indikationer från kontrollampor och därtill hörande meddelanden och anvisningar på kombiinstrumentets display kan leda till allvarliga personskador eller till skador på bilen. Om man av tekniska skäl måste stanna, skall bilen ställas på ett säkert avstånd till den omgivande trafiken, motorn stängas av och varningsblinkers slås på» Sidan 59. Varningstriangeln skall ställas upp på föreskrivet avstånd - följ nationella bestämmelser i samband härmed. Motorrummet i bilen är ett farligt område. Vid arbeten i motorrummet måste följande varningsanvisningar alltid beaktas» sidan 208, Motorrum. Bältesvarningslampa bak på sidan 21. Ej fastspänt säkerhetsbälte i baksätet Fastspänt säkerhetsbälte i baksätet Kontrollamporna eller tänds efter att tändningen slagits på. Om säkerhetsbältet spänns fast eller tas av, tänds respektive kontrollampa kort och visar aktuell bältesstatus! Ytterligare information» sidan 176, Säkerhetsbälten. Generator på sidan 21. Kontrollsymbolen lyser om bilbatteriet inte laddas när motorn är igång. Tillkalla omedelbart hjälp från en fackverkstad. VIKTIGT Om förutom symbolen även symbolen (fel i kylsystem) tänds under färd, stanna bilen och stäng av motorn - risk för motorskador! Kylvätska på sidan 21. Kylvätskenivån för låg Vid för låg kylvätskenivå tänds kontrollsymbolen och på kombiinstrumentet visas följande anvisning. Kontrollera kylvätskan! Instruktionsbok! KONTROLL KYLVÄTSKA Stanna bilen, stäng av motorn och kontrollera kylvätskenivån» Sidan 214. Vid för låg kylvätskenivå skall kylvätska fyllas på» Sidan 214. När efter påfyllning av kylvätska och påslagning av tändningen kontrollsymbolen släcks, kan färden fortsätta. Om kylvätskenivån ligger inom det rekommenderade intervallet och kontrollsymbolen trots detta lyser, skall säkringen för kylfläkten kontrolleras och vid behov bytas ut» sidan 246, Säkringar i motorrummet. Om både kylvätskenivån och kylfläkten fungerar korrekt och kontrollsymbolen trots detta lyser, kör ej vidare! Tillkalla hjälp från en fackverkstad. Kylvätsketemperaturen för hög Vid för hög kylvätsketemperatur tänds kontrollsymbolen och på displayen i kombiinstrumentet visas följande anvisning. Motor överhettad. Stopp! Instruktionsbok! MOTOR ÖVERHETT_ STOPP Stanna bilen och stäng av motorn. Väna tills visaren på kylvätsketemperaturmätaren åter ligger inom driftintervallet» Sidan 13. Fortsätt först färden efter att kontrollsymbolen åter släckts. 22 Manövrering

26 Om man av tekniska skäl måste stanna, skall bilen ställas på ett säkert avstånd till den omgivande trafiken, motorn stängas av och varningsblinkers slås på» Sidan 59. Varningstriangeln skall ställas upp på föreskrivet avstånd - följ nationella bestämmelser i samband härmed. Öppna försiktigt kylvätskeexpansionskärlet. Kylsystemet står under tryck när motorn är varm - risk för brännskador! Låt därför motorn svalna innan du skruvar av förslutningslocket. Vidrör inte kylfläkten. Kylfläkten kan starta av sig själv även vid frånslagen tändning. Motoroljetryck på sidan 21. Då kontrollsymbolen blinkar är motorns oljetryck för lågt. Följande meddelande visas på displayen i kombiinstrumentet. Oljetryck: stopp! Instruktionsbok! OLJETRYCK STOPP Stanna bilen, stäng av motorn och kontrollera motoroljenivån» sidan 212, Kontrollera oljenivå. Om kontrollampan blinkar, kör ej vidare även om oljenivån är OK! Låt ej motorn gå ens på tomgång. Tillkalla hjälp från en fackverkstad. Om man av tekniska skäl måste stanna, skall bilen ställas på ett säkert avstånd till den omgivande trafiken, motorn stängas av och varningsblinkers slås på» Sidan 59. Varningstriangeln skall ställas upp på föreskrivet avstånd - följ nationella bestämmelser i samband härmed. Motoroljenivå på sidan 21. Motoroljenivå för låg Vid lysande kontrollsymbol och är motoroljenivån för låg. Följande meddelande visas på displayen i kombiinstrumentet. Oljenivå: fyll på olja! FYLL PĂ OLJA Stanna bilen, stäng av motorn och kontrollera motoroljenivån» Sidan 212. Om motorhuven är öppen längre än 30 sekunder, slocknar kontrollampan. Om ingen olja fylls på kommer kontrollampan att tändas på nytt efter 100 km. Motoroljenivå för hög Vid lysande kontrollsymbol och, tillsammans med efterföljande anvisning på displayen, är motoroljenivån för hög. Minska oljenivån! OLJENVĂ FÖR HÖG Stanna bilen, stäng av motorn och kontrollera motoroljenivån» Sidan 212. Motoroljenivågivare Vid lysande kontrollsymbol och, tillsammans med efterföljande anvisning på displayen, är motoroljenivågivaren defekt Oljesensor: verkstad! OLJESENSOR VERKSTAD Tillkalla omedelbart hjälp från en fackverkstad. Om det under rådande omständigheter inte är möjligt att fylla på motorolja, fortsätt inte köra! Stäng av motorn och tillkalla hjälp från en fackverkstad. Om man av tekniska skäl måste stanna, skall bilen ställas på ett säkert avstånd till den omgivande trafiken, motorn stängas av och varningsblinkers slås på» Sidan 59. Varningstriangeln skall ställas upp på föreskrivet avstånd - följ nationella bestämmelser i samband härmed. Instrument och kontrollampor 23

27 Lampfel på sidan 21. Kontrollsymbolen tänds när en lampa är defekt. På displayen i kombiinstrumentet visas t.ex. följande meddelande. Kontrollera höger halvljus! KONTROLL HÖGER HALVLJUS Dieselpartikelfilter (dieselmotor) på sidan 21. Dieselpartikelfiltret filtrerar sotpartiklar från avgaserna. Sotpartiklarna samlas i dieselpartikelfiltret och förbränns här med jämna mellanrum. Om kontrollampan lyser är dieselpartikelfiltret igensatt med sot. För att rengöra dieselpartikelfiltret skall du om trafikförhållandena tillåter», köra i minst 15 minuter eller tills kontrollsymbolen släcks med 4. med 4:ans eller 5:ans växel ilagd (automatväxellåda: Läge D/S). Fordonshastighet minst 70 km/h. Motorvarvtal mellan /min. Om filtret rengjorts tillfredsställande, släcks kontrollsymbolen. Om filtret inte har rengjorts tillfredsställande, släcks inte kontrollsymbolen och kontrollampan börjar blinka. Följande meddelande visas på displayen i kombiinstrumentet. Dieselpartikelfilter: instruktionsbok! DIESELPARTIKELFILTER INSTR_BOK Tillkalla omedelbart hjälp från en fackverkstad. Dieselpartikelfiltret uppnår mycket höra temperaturer. Parkera därför inte på ställen, där det varma filtret kan komma i direkt kontakt med gräs eller annat brännbart material - detta medför brandfara! Anpassa alltid hastigheten efter väder-, väg-, terräng- och trafikförhållanden. De genom kontrollamporna angivna rekommendationerna får aldrig leda till att du bryter mot de nationella lagstadgade bestämmelserna i vägtrafiken. VIKTIGT Så länge som kontrollampan lyser måste man räkna med en förhöjd bränsleförbrukning och under vissa omständigheter även en effektminskning på motorn. Om dieselbränsle med högre svavelhalt används, kan dieselpartikelfiltrets livslängd reduceras betydligt. En ŠKODA-partner kan informera om vilka länder som använder dieselbränsle med hög svavelhalt. Vi rekommenderar dig att undvika körning av ständiga korta resor. Därigenom förbättras förbränningen av sotpartiklar i dieselpartikelfiltret. Om motorn slås från under eller strax efter rengöring av filtret kan kylfläkten slås på automatiskt under några minuter. Vätskenivå vindrutetorkare på sidan 21. Kontrollsymbolen lyser vid för låg vätskenivå till vindrutetorkarna. Följande meddelande visas på displayen i kombiinstrumentet. Fyll på spolarvätska! FYLL PĂ SPOLARVÄTSKA Fyll på spolarvätska» sidan 210, Vindrutespolare. 24 Manövrering

28 Bränslereserv på sidan 21. Kontrollsymbolen tänds, när det finns mindre än ca 7 liter bränsle kvar. Följande meddelande visas på displayen i kombiinstrumentet. Tanka. Räckvidd:... km TANKA Som varningston ljuder en akustisk signal. Texten på informationsdisplayen slocknar efter tankning och efter att en kort sträcka har körts. Helljusassistent på sidan 21. Kontrollsymbolen lyser om helljusassistenten är aktiverad. Ytterligare information» sidan 57, Helljusassistent. START-STOPP-system på sidan 21. Kontrollamporna visar tillståndet förstart-stopp-systemet. Ytterligare information» sidan 154, START-STOPP. Halkvarning på sidan 21. Kontrollsymbolen varnar för halka. Ytterligare information» sidan 27, Yttertemperatur. Vatten i bränslefiltret (dieselmotor) på sidan 21. Bränslefiltret med vattenavskiljare filtrerar bort smuts och vatten från bränslet. Om för mycket vatten samlats i vattenavskiljaren, visas följande meddelande på displayen i kombiinstrumentet. MAXI DOT-display Kontrollampan tänds. Vatten i bränslefiltret. Instruktionsbok! Segmentdisplay VATTEN I BRÄNSLEFILTRET VIKTIGT Tillkalla omedelbart hjälp från en fackverkstad. Instrument och kontrollampor 25

29 Informationssystem Förarinformationssystem Inledning I detta kapitel finns information om: Manövrering av informationssystem 26 Yttertemperatur 27 Växelrekommendation 27 Dörr-, bagagerumslucke- och motorhuvsvarning 28 Eco-Tips 28 Kompassdisplay 28 Informationssystemet ger föraren anvisningar och information från olika fordonssystem. Denna information och dessa anvisningar visas på displayen i kombiinstrumentet 2» bild 2 på sidan 11 (fortsättningsvis bara på displayen). Informationssystemet ger följande anvisningar och information. Angivelse av utomhustemperatur» Sidan 27. Växelrekommendation» Sidan 27. Dörr-, bagagerumslucke- och motorhuvsvarning» Sidan 28. Eco-Tips» Sidan 28. Kompass» Sidan 28. Kördata (Multifunktionsdisplay)» Sidan 29. Varning vid hastighetsöverskridning» Sidan 31. Uppgifter på MAXI DOT-displayen» Sidan 32. Uppgifter om funktionen Laptimer (Stoppur)» Sidan 32. Serviceintervallindikering» Sidan 33 Auto check-kontroll» Sidan 14. Kontrollsymboler» Sidan 21. vägmärkesassistent» Sidan 161. Trötthetsvarning» Sidan 163. Växelväljarlägen för den automatiska växellådan» Sidan 123. Information och anvisningar från assistentsystem» Sidan 132. I första hand skall uppmärksamheten ägnas åt körningen! Som förare bär du det fulla ansvaret för framförandet av bilen. Manövrering av informationssystem på sidan 26. Vissa funktioner hos informationssystemet kan manövreras med knapparna på manöverspaken» bild 7 resp. på multifunktionsratten» bild 7. Bild 7 Knappar/inställningsratt: på manöverspaken/på multifunktionsratten 26 Manövrering

30 Beskrivning av manövreringen Knapp/inställningsratt» bild 7 A B C D Funktion Åtgärd Välja uppgifter Kort tryckning uppåt eller nedåt Ställa in uppgiftsvärden Kort tryckning uppåt eller nedåt Öppna huvudmenyn på MAXI DOT-displayen Lång tryckning uppåt eller nedåt Visa uppgifter Kort tryckning Bekräfta uppgifter Kort tryckning Öppna huvudmenyn på MAXI DOT-displayen Långt tryckning Gå tillbaka en nivå högre i menyn på MAXI DOT-displayen Kort tryckning Välja uppgifter Vrid uppåt eller nedåt Ställa in uppgiftsvärden Vrid uppåt eller nedåt Visa uppgifter Kort tryckning Bekräfta uppgifter Kort tryckning Yttertemperatur på sidan 26. På displayen visas aktuell yttertemperatur. Om yttertemperaturen under körningen sjunker under +4 C, visas en snöflingesymbol framför temperaturangivelsen (varning för ishalka) och en akustisk signal ljuder. Om yttertemperaturen vid påslagning av tändningen ligger under +4 C, visas på displayen en snöflingesymbol och det ljuder en akustisk signal. Efter en tryckning på knappen B resp. inställningsratten D» bild 7 på sidan 26 visas den funktion som visades senast. Även vid yttertemperaturer runt +4 C kan ishalka förekomma! Förlita dig därför inte enbart på uppgiften från yttertemperaturvisningen om ishalka råder på vägbanan. Växelrekommendation Bild 8 Information om ilagd växel / växelrekommendation på sidan 26. Information om ilagd växel På displayen visas den just ilagda växeln» bild 8 -. Växelrekommendation För att uppnå en så låg bränsleförbrukning som möjligt, visas på displayen en rekommendation om att växla till en annan växel. Informationssystem 27

31 Om systemet känner av att det är lämpligt att växla, visas bredvid uppgiften om ilagd växel pilsymbolen och den rekommenderade växeln» bild 8 -. Om det på displayen visas t.ex., betyder det att det är lämpligt att växla från 4:e till 5:e växeln. Växlingsrekommendationen är endast avsedd för bilar med manuell växellåda resp. med automatlåda i läget för manuell växling (Tiptronic). Föraren är alltid ansvarig för att välja rätt växel i olika körsituationer t.ex. vid omkörningar. Miljövård Uppväxling i rätt tid har följande fördelar. Det bidrar till att sänka bränsleförbrukningen, Det minskar driftljudet, Det skonar miljön, Det ökar motorns livslängd och tillförlitlighet. Dörr-, bagagerumslucke- och motorhuvsvarning på sidan 26. När minst en dörr, bagagerumsluckan eller motorhuven är öppen visas bilen med respektive dörr, bagagerumslucka eller motorhuv öppen på informationsdisplayen. Kör man med en hastighet över 6 km/h, ljuder dessutom en akustisk signal. Eco-Tips på sidan 26. För att erhålla en så liten bränsleförbrukning som möjligt, kan det på displayen 1) visas tips om bränslebesparande åtgärder. Eco-tips visas med texten ECO-TIPS. vid t.ex. påslagen klimatanläggning och öppnade fönster visas meddelandet ECO- TIPS Klimatanläggningen på: stäng fönster. Indikeringen av Eco-tips måste i aktiveras Infotainment-systemet» Bruksanvisning Infotainment, kapitel Fordonsinställningar (knapp CAR). Kompassdisplay Bild 9 Kompassdisplay på sidan 26. På bilar med inbyggt navigationssystem visas längst upp till vänster på displayen 1) en förkortning för respektive väderstreck (beroende på aktuell körriktning)» bild 9. Kompassdisplayen fungerar endast med påslagen tändning. Kompassdisplayen kan aktiveras i det övre resp. nedre displayfältet i händelse av ytterligare information. 1) Gäller för bilar med MAXI DOT-display. 28 Manövrering
