1 medemagruppen Minicrosser AB Bultgatan Kungälv Tel , Fax Sprängskisser MC Jazzy 1103/ 1121

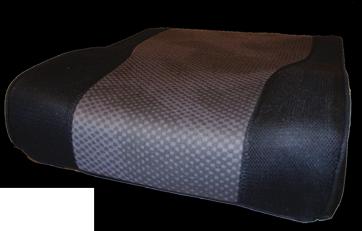

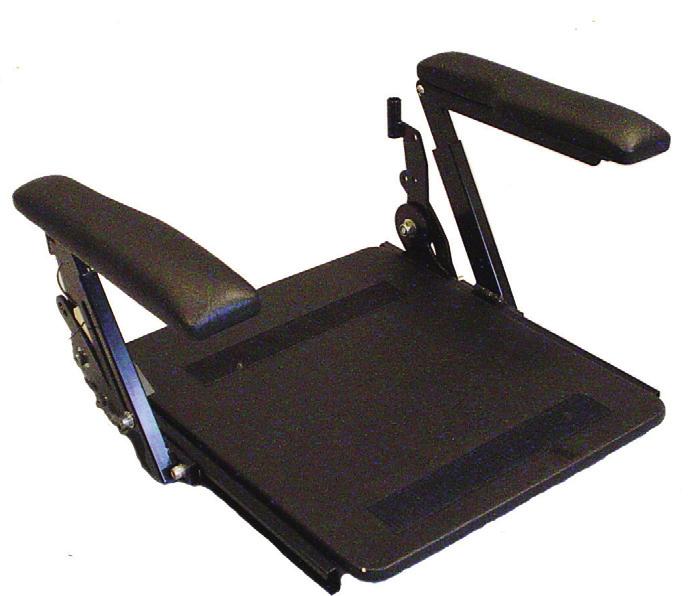

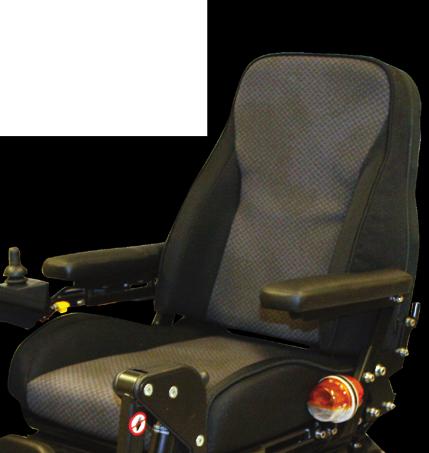

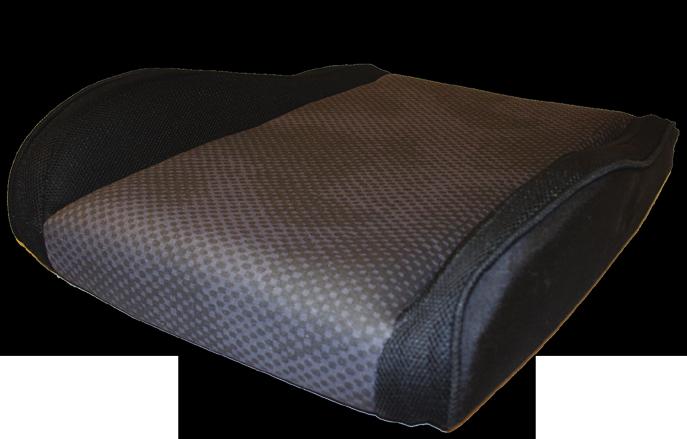

2 Moduluppbyggnad av säte Komplett säte Sitsram.inkl.armstöd Ryggstomme Sittdyna Sitsramar Sittdynor Sitsram inkl. armstöd C Sitsbredd 35cm C Sitsbredd 40cm jr.armstöd C Sitsbredd 40cm C Sitsbredd 45cm C Sitsbredd 50cm C Sitsbredd 55cm C Sitsbredd 60cm Sittdyna standard profil C2-0341VB Sitsbredd 35cm C2-0355VB Sitsbredd 40cm C2-0361VB Sitsbredd 45cm C2-0367VB Sitsbredd 50cm C2-0373VB Sitsbredd 55cm Sittdyna låg m.clima-therm klädsel C2-0342VB Sitsbredd 35cm C2-0354VB Sitsbredd 40cm C2-0360VB Sitsbredd 45cm C2-0366VB Sitsbredd 50cm C2-0372VB Sitsbredd 55cm Sittdyna Fix med sidofixering m.clima-therm klädsel C2-0345VB Sitsbredd 35cm C2-0357VB Sitsbredd 40cm C2-0363VB Sitsbredd 45cm C2-0369VB Sitsbredd 50cm C2-0375VB Sitsbredd 55cm Ryggdyna

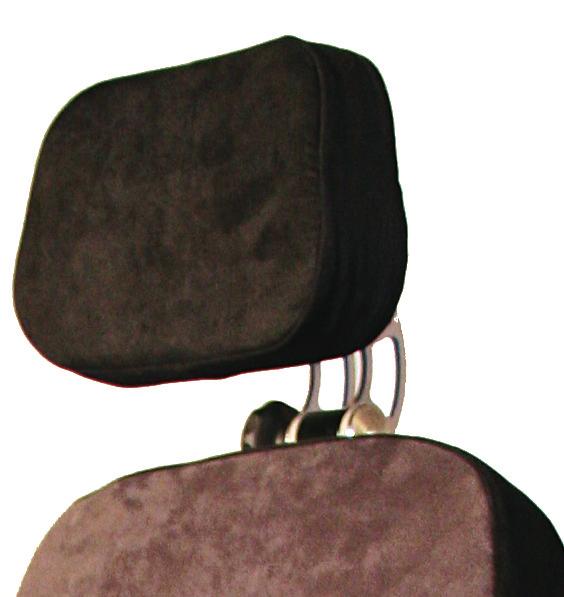

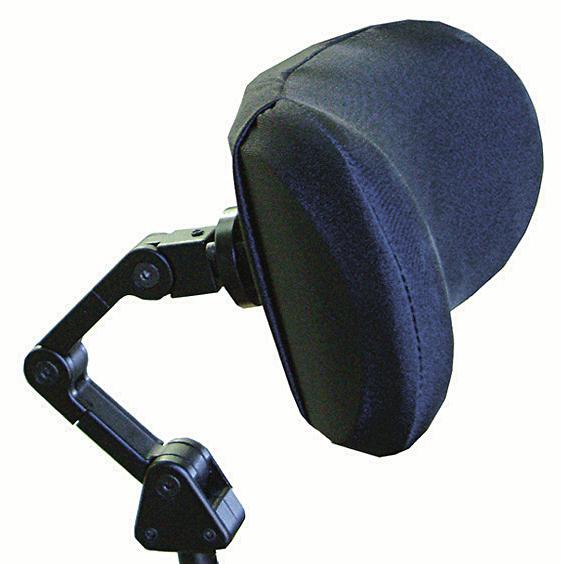

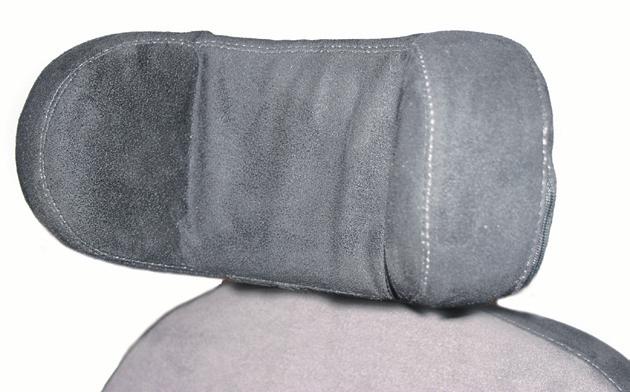

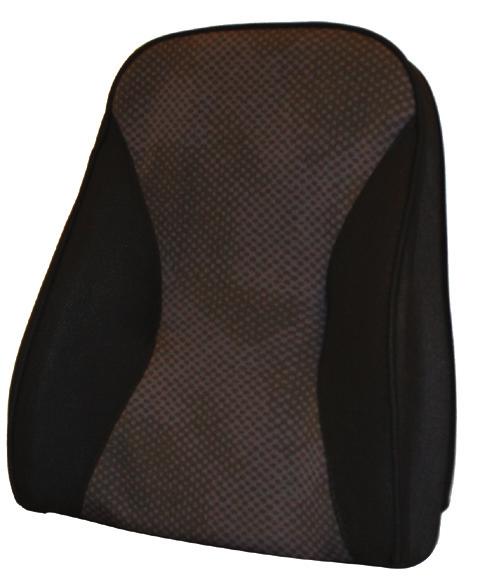

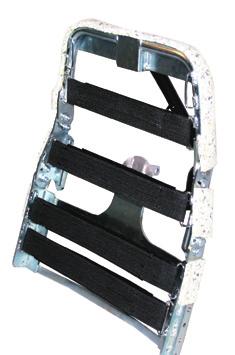

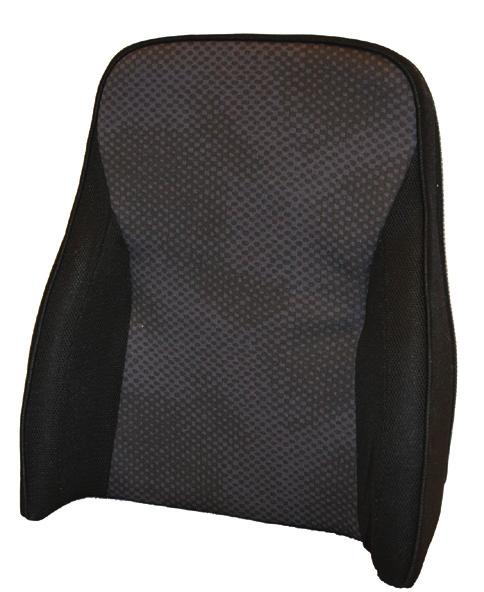

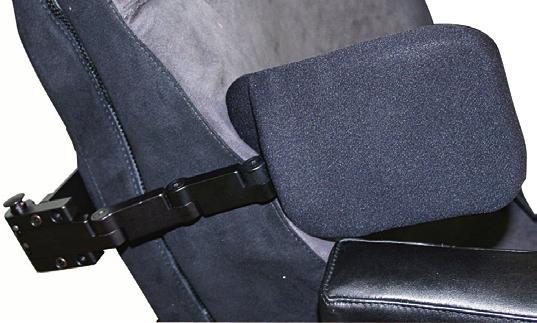

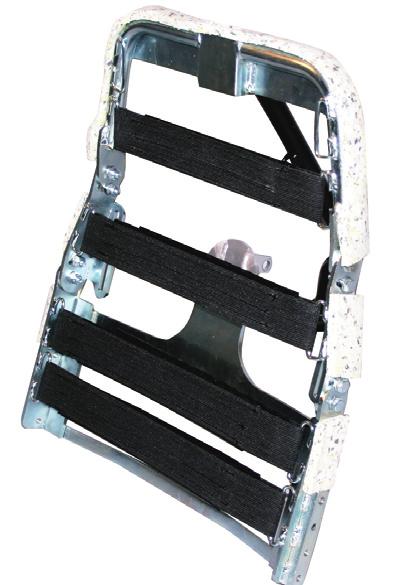

3 Ryggar Ryggdynor Ryggram Ergo Pro C2-0470VB Sb 35cm rh 36cm barn C2-0480VB Sb 40cm rh 48cm jr/ låg C2-0410VB Sb 40cm rh 56cm C2-0420VB Sb 45cm rh 56cm C2-0430VB Sb 50cm rh 56cm C2-0440VB Sb 55cm rh 56cm Ryggdyna profilerad (standard) C2-0402VB Sb 35cm rh 36cm barn C2-0482VB Sb 40cm rh 48cm jr/låg C2-0412VB Sb 40cm rh 56cm vuxen C2-0422VB Sb 45cm rh 56cm vuxen C2-0432VB Sb 50cm rh 56cm vuxen C2-0442VB Sb 55cm rh 56cm vuxen Ryggdyna Fix med sidofixering Med Clima-Therm klädsel C2-0403VB Sb 35cm rh 36cm barn C2-0483VB Sb 40cm rh 48cm jr/låg C2-0413VB Sb 40cm rh 56cm vuxen C2-0423VB Sb 45cm rh 56cm vuxen C2-0433VB Sb 50cm rh 56cm vuxen C2-0443VB Sb 55cm rh 56cm vuxen Huvudstöd Huvudstöd multijusterbart C Vuxen tyg C Junior tyg T Vuxen skai Huvudstöd med justerbara sidostöd, multijusterbar C Vuxen tyg C Junior tyg C Vuxen skai C Junior skai Huvudstöd Stealth Comfort ST-CP280 Vuxen ST-CPN380 Barn CR Monteringsfeäte Stealth på PRO-sete Båldtöd stealth, utsvängbara ST-TWBL-TRK-H Vuxen höger ST-TWBL-TRK-V Vuxen vänster ST-J13-TWBL Extra led vuxen (krävs) ST-TWBNL-TRK-H Barn höger ST-TWBNL-TRK-H Barn vänster ST-J13-TWBNL Extra led barn (krävs)

4 12 Tegninger / oversigt Tegningsoversigt Anti kip Motor Bundrammen Montering til bundrammen Montering af bagende Montering af bagende Montering af centerhjul - pneumatisk Montering af centerhjul - massiv Sædemodul el tilt Sædemodul el hejs Nakkestøtte junior i stof Nakkestøtte voksen i stof Fodstøtte, el voksen, venstre Fodstøtte, el voksen, venstre Fodstøtte, el voksen, højre Fodstøtte, el voksen, højre Fodstøtte, voksen, elindstilleligt Fodstøtte, el, junior, højre Fodstøtte, el, junior, venstre Centralfodplade, voksen, el Centralfodplade, barn, el Centralfodplade, barn, manuel Centralfodplade, barn, manuel Fenderhjul, sæt Sving væk joystiksholder, venstre, voksen Sving væk joystiksholder, højre, voksen Eldiagram

5 12.1 Anti kip 42

6 12.2 Motor CR H CR V Gammel model CR H CR V Ny model 43

7 12.3 Bundrammen 44

8 12.4 Montering til bundrammen CR CR CR CR

9 12.5 Montering af bagende CR CR CR H CR V 46

10 12.6 Montering af bagende 47

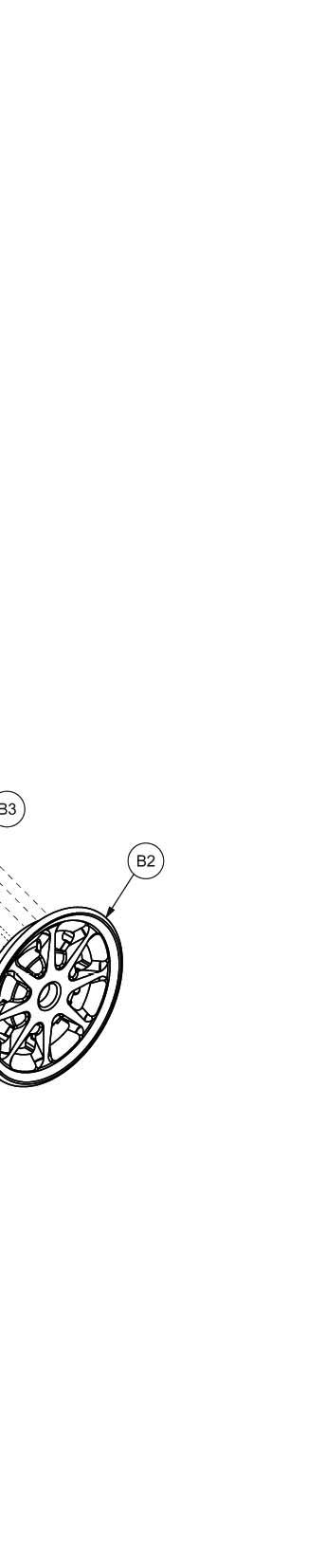

11 12.7 Montering af centerhjul - pneumatisk CR CR CR

12 12.8 Montering af centerhjul - massiv CR

13 12.9 Sædemodul el tilt SÆDEMODUL 1121, EL-TILT (-5 TIL + 25 ) C Pos. Vare nr. Beskrivelse Stk. 8 CR ACTUATOR TIL SÆDETILT 1 MCT 0 Date: A Mini Crosser A/S SHEET 1 OF 1 50

14 12.10 Sædemodul el hejs SÆDEMODUL 1121, EL-HEJS (21CM)&EL-TILT (-5 TIL + 25 ) C Pos. Vare nr. Beskrivelse Stk. 28 CR ACTUATOR TIL SÆDETILT 1 29 CR ACTUATOR TIL SÆDELØFT 1 MC 0 Date: A Mini Crosser A/S SHEET 1 OF 3 51

15 12.11 Nakkestøtte junior i stof NAKKESTØTTE M/JUSTERBAR PUDE T/JUNIOR I STOF Date: C Mini Crosser A/S SHEET 1 OF 2 52

16 Pos. Vare nr. Beskrivelse Stk. 1 CR NAKKEPUDE - JUSTERBAR, JUNIOR (STOF) U-beslag for nakkestøtte 1 3 CR Vinkel beslag til nakkestøtte 1 4 SR Skive A2 2 5 SR Skive A2 2 6 CR Kipspænde 8 x SR Kipspænde 8 x SR M6 x 16 rh A2 2 9 SR Fjederskive A Bøjle for nakkestøtte Spændestykke med frihul 1 12 SR Fjederskive A SR HÅNDGREB MED M8 x 60 GEVIND Spændestykke med gevindhul Justerstykke for nakkestøtte Spændestykke med frihul Afstandsstykke for nakkestøtte 1 18 SR Fingerskrue 1 19 SR M8 x 60 Sekskantskrue 8.8, FZB C Date: Mini Crosser A/S SHEET 2 OF 2 53

17 12.12 Nakkestøtte voksen i stof NAKKESTØTTE PUDE, VOKSEN (STOF) HEADREST ADULT (FABRIC) 2 1 Pos. Vare nr. Beskrivelse Stk NAKKESTØTTE, BESLAG - MULTI JUSTERBAR 1 2 SR NAKKEPUDE - ALM., VOKSEN (STOF) A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 54

18 12.13 Fodstøtte, el voksen, venstre +20 FODSTØTTE, EL, VOKSEN, VENSTRE (CR-00871) Ellegrest left Pos. Vare nr. Beskrivelse Stk. 1 CR Fodstøtte actuatordel venstre. 1 2 CR Benstøtteholder komplet venstre EL. 1 3 CR Benstøtteunderdel venstre A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 55

19 12.14 Fodstøtte, el voksen, venstre +40 FODSTØTTE, EL, VOKSEN, VENSTRE (CR-00871N) Ellegrest left Pos. Vare nr. Beskrivelse Stk. 1 CR Fodstøtte actuatordel venstre. 1 2 CR Benstøtteholder komplet venstre EL. 1 3 CR-00881N Fodplade venstre +40 (CR-00881N) N A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 56

20 12.15 Fodstøtte, el voksen, højre +20 FODSTØTTE, EL, VOKSEN, HØJRE (CR-00870) Pos. Vare nr. Beskrivelse Stk. 1 CR Benstøtteholder komplet højre EL. 1 2 CR Fodstøtte actuatordel højre. 1 3 CR Benstøtteunderdel højre A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 57

21 12.16 Fodstøtte, el voksen, højre +40 FODSTØTTE, EL, VOKSEN, HØJRE (CR-00870N) Pos. Vare nr. Beskrivelse Stk. 1 CR Benstøtteholder komplet højre EL. 1 2 CR Fodstøtte actuatordel højre. 1 3 CR-00880N Fodplade højre +40. (CR-00880N) N A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 58

22 12.17 Fodstøtte, voksen, elindstilleligt FODSTØTTER (VOKSEN), EL-INDSTILLELIGT MED HÆLSTROPPER, SÆT (C5-0053) Pos. Vare nr. Beskrivelse Stk. 1 CR FODSTØTTE, EL, VOKSEN, VENSTRE (CR-00871) 1 2 CR FODSTØTTE, EL, VOKSEN, HØJRE (CR-00870) A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 59

23 12.18 Fodstøtte, el, junior, højre FODSTØTTE, EL, JUNIOR, HØJRE (CR-00872) Pos. Vare nr. Beskrivelse Stk. 1 CR Benstøtteholder komplet højre EL. 1 2 CR Fodstøtte actuatordel højre. 1 3 CR Benstøtteunderdel højre, Junior/Barn A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 60

24 12.19 Fodstøtte, el, junior, venstre FODSTØTTE, EL, JUNIOR, VENSTRE (CR-00873) Ellegrest left, Junior Pos. Vare nr. Beskrivelse Stk. 1 CR Fodstøtte actuatordel venstre. 1 2 CR Benstøtteholder komplet venstre EL. 1 3 CR Benstøtteunderdel venstre, Junior/Barn A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 61

25 12.20 Centralfodplade, voksen, el Centralfodplade, voksen cm. Center footrest, adult cm Pos. Item no. Description Pcs Footrest center console Legrestcushion with bracket Centerfootplate incl. mat Torsionunit assembly left Torsionunit assembly right A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 62

26 12.21 Centralfodplade, barn, el Centralfodplade, Barn cm. Center footrest, child cm Pos. Item no. Description Barn/QTY Torsionunit assembly, child right Torsionunit assembly, child left Footrest center console Footrest kid Rev. Date: A Mini Crosser A/S SHEET 1 OF 1 63

27 Centralfodplade, barn, manuel 64

28 12.23 Centralfodplade, barn, manuel VÆGTKLODS FOR BAGBOM 1121, KOMPLET SÆT INCL. HOLDER (CR-01180) Pos. Vare nr. Beskrivelse Stk. 1 CR Vægtklods, 2,3 kg. 4 2 CR Holder for vægtklods 1 3 SR Låsemøtrik FZB 4 4 SR Skive A2 4 5 SR Reflektor rød. 2 6 SR M8 x 50 rh A A Rev. Date: Mini Crosser A/S SHEET 1 OF 1 65

29 12.24 Fenderhjul, sæt FENDERHJUL, ULTRA SÆT H/V NY VÆGT Der skal bruges 2 skiver på model Ultra 1103 Der skal bruges 4 skiver på model 1121 Pos. Vare nr. Beskrivelse Stk. 1 CR Fenderhjul 125mm, Rolko 1 2 SR Skive A2 5 3 SR Fjederskive A2 1 4 SR M8 x 50 rh A B Rev. Date: Mini Crosser A/S SHEET 1 OF 1 66

30 12.25 Sving væk joystiksholder, venstre, voksen SVING VÆK JOYSTICKSHOLDER, V (VOKSEN) Pos. Vare nr. Beskrivelse Stk Svingvæk - voksen, venstre JUSTERBESLAG VOKSEN KOMPLET Afstandsstykke 2 4 SR M6 x 55 ch FZB Date: A Mini Crosser A/S SHEET 1 OF 1 67

31 12.25 Sving væk joystiksholder, højre, voksen SVING VÆK JOYSTICKSHOLDER, H (VOKSEN) Pos. Vare nr. Beskrivelse Stk Svingvæk - voksen, højre JUSTERBESLAG VOKSEN KOMPLET Afstandsstykke 2 4 SR M6 x 55 ch FZB Date: A Mini Crosser A/S SHEET 1 OF 1 68

32 12.26 Eldiagram MiniCrosser A/S 69
