R82 x:panda. Flexibelt och dynamiskt sittsystem med flera nya underreden.

Transkript

1 R82 Flexibelt och dynamiskt sittsystem med flera nya underreden.

2 R82 design och flexibilitet Om du letar efter ett sittsystem med hög kvalitet och flexibilitet så är ett självklart val. Den gör det möjligt att ge barnet en bekväm och avslappnad sittställning samtidigt som den kan växa med barnet på ett enkelt sätt. Multijusterbart sittsystem har en multijusterbar sits i fyra olika storlekar där sitsdjupet kan förlängas med upp till 15 cm. Varje storlek av sitsen kan ställas in i tre olika bredder och har dessutom en steglös justering av bendelningen. Benlängden är enkel att justera och sitsdjupet är inställbart individuellt på båda sidor. Funktionell rygg Ryggen har dynamiska egenskaper som kan användas efter behov. Ryggen kan även vinklas steglöst från -5 till +30, vilket gör det möjligt att hitta den exakta rätta höftvinkeln för varje barn. Sittställningen kan låsas i önskat läge, vilket kan passa bra exempelvis vid middagsbordet och kan dessutom erbjudas helt fast. Dynorna till beställes separat. Marknadsförs i Sverige endast med svarta dynor. Chassi Aluminium Rygg sits Reglerbar i höjd och vinkel Dynamisk, låsbar eller fast Sits Reglerbar i bredd och djup, svart, aluminium och plast (ABS) Färg sits Svart Dynor klädsel Färgäkta kvalitet, flamsäkert skum Överdrag klädsel Flamsäkert, Trevira CS Färg klädsel Marknadsförs i Sverige endast i svart. 2 Skapar möjligheter

3 Egenskaper Dynamisk rygg Den unika dynamiska ryggen absorberar extensioner och hjälper barnet tillbaka till ett upprätt sittande utan att förändra bäckenpositioneringen. Enkel att justera Justerbar i bredd, djup och höjd samt dynamisk justerbarhet. Växer med barnet Individuell utveckling i bredd, djup och rygghöjd förlänger sittsytemets livslängd. Patenterad ryggvinkling Patenterad ryggvinkling som bevarar bäckenets position. a F B C A A1 a1 G Mått Storlek 1 Storlek 2 Storlek 3 Storlek 4 Sittbredd (A) 16, 20, 24 cm 20, 24, 28 cm 26, 31, 36 cm 36, 40, 46 cm Sittdjup (B) cm cm cm cm Ryggbredd, upptill (F) 23 cm 28 cm 33 cm 35 (+5) cm Rygghöjd(C) cm cm cm cm Ryggvinkel (a) -5º +30º -5º +30º -5º +30º -5º +30º Bredd, lår (A1) 7, 9, 11 cm 10, 12, 14 cm 12, 14,5, 17 cm cm Vinkel bendelare för resp. ben (a1) 0º 15º* 0º 15º 0º 15º 0º 15º *Stl 1 i minsta position 0º 8º Totalbredd, båda benen i full abduktion (G) 31, 35, 39 cm 38, 42, 46 cm 47, 52, 57 cm 59, 65, 71 cm Vikt 6,5 kg 8,5 kg 11 kg 13 kg Max brukarvikt sits 45 kg 50 kg 60 kg 80 kg Max vikt vid transport 45 kg 50 kg 57 kg 57 kg på High-Low:x underredet: Max belastningsvikt 45 kg 50 kg 60 kg 80 kg 3

4 Inställningar kan ställas in för att passa varje barns individuella behov. Ryggen kan justeras i höjd och tiltas framåt samt bakåt för ett korrekt sittande, till exempel vid användning av bord. Sitsdjupet kan justeras efter barnets unika mått, vilket ger stolen en möjlighet att växa med barnet. Ryggvinkling Ryggvinkling +30 Ryggvinkling +20 Ryggvinkling 0 Ryggvinkling -5 Sits Steglös justering av sitsdjupet Steglös bendelare Anpassning av sitsbredden Rygg Dynamisk rygg Steglös justering av rygghöjden 4 Skapar möjligheter

5 Underredenden till High-low:x inne- och uteunderrede monteras på High-low:x inne- eller uteunderrede som finns i olika varianter för höjdjustering; gas-, hydrauliskt- eller elektriskt reglerad. Det el-drivna underredet kan användas av brukaren själv och styrs med hjälp av en handkontroll. Det är även möjligt att montera stl 1-2 på äldre modeller av High-low underreden med hjälp av ett adapater kit. Det hydrauliska inneunderredet erbjuds i storlek B som ett alternativ till det gas- eller eldrivna underredet. Ett underrede som alltid är enkelt att hantera. High-low:x inneunderrede High-low:x uteunderrede Multi-Frame rullstolsunderrede Ett innovativt underrede med låg vikt och därigenom särskilt goda köregenskaper. De olika inställningarna av sittvinkel och ryggstöd är ytterst enkla att hantera. Multi-Frame erbjuds med 22" eller 12" hjul och finns i 3 storlekar. Multi-Frame med 22" hjul Multi-Frame med 12" hjul Strong Base Strong Base är ett stabilt och starkt inneunderrede, optimalt för större sitsar. Det finns i en storlek med två varianter av höjdjustering, steglös samt manuell med fasta lägen. Strong Base rekommenderas att användas till stl 4 men kan även användas till stl 3. Strong Base 5

6 Marknadsförs i Sverige endast med svarta dynor, för art.nr se utprovningsprotokoll Sits Sitsen är svart, tillverkad i plast och aluminium och finns i 4 olika storlekar. Varje storlek finns förmonterad i 3 olika bredder; liten, mellan och stor, som enkelt kan ändras i efterhand. Ryggdyna, svart Gjord av mjukt flamsäkert skum med överdrag av flamsäker Trevira CS. Stl 1 4. Samtliga storlekar finns i 3 bredder: liten, mellan och stor. Beställes separat. Sittdyna vid användning av bendelare, svart Gjord av mjukt flamsäkert skum med överdrag av flamsäker Trevira CS. Vi rekommenderar att man använder kildynor under sittdynan för bästa sittställning. Stl 1 4. Samtliga storlekar finns i 3 bredder: liten, mellan och stor. Sittdyna vid använding utan bendelare, svart Ett extra band som tillbehör för att hålla ihop sitsen. Sittdynan är försedd med ett fästband. Stl 1 4. Samtliga storlekar finns i 3 bredder: liten, mellan och stor. Inneunderrede High-low:x* Underredet är höj- och sänkbart, utformat för inomhusbruk. Det finns i 3 storlekar för att passa de olika sitsarna. För maxbelastning, se tekniska fakta. Stl A med gas eller el, för sits 1 2 Stl B med gas, hydraulik eller el, för sits 3 Stl C med el, för sits 3 4 Uteunderrede High-Low:x* Underredet är höj- och sänkbart och utformat för utomhusbruk med ett rejält körhandtag. Det är försett med adapter till för att sitsen ska vara enkel att montera. Det finns i 2 storlekar för att passa de olika sitsarna. Stl A med gas eller el, för sits 1 2 Stl B med gas eller el, för sits 3. Inneunderrede Strong Base Ett stabilt inneunderrede för större sitsar. Genom steglös justering kan höjden förändras. Finns även med manuell höjdjustering. Rullstolsunderrede Multi-Frame* Multi Frame finns i med 22 hjul eller 12,5. Den finns i 3 storlekar och är lätt och smidigt att hantera tack vare sin låga vikt. Övriga tillbehör Huvudstöd Anatomiskt formade huvudstöd i 3 olika storlekar med olika längder på stag. Det finns även dynamiska och justerbara huvudstöd med sidostöd med eller utan högtalare Överarmsstöd till fasta bålstöd När man behöver ett stöd bakåt för överarmarna. Fasta bålstöd Finns i olika storlekar för att kunna anpassas i djup och höjd. Snäpplås till fasta bålstöd När man snabbt behöver ändra bredden mellan sidostöden. Sidosvängbara bålstöd Kan kombineras med rakt eller böjt stag och med böjda eller raka dynor. Bockade stag sidosvängbara bålstöd När man vill ha bålstöden ännu smalare monterade Överarmsstöd justerbara Ger ökat stöd. Kan ställas in i önskad vinkel och svängas bakåt. Justerbara höftstöd för stl 4 Lättjusterbara höftstöd som monteras på armstöden, ger extra stöd och kan minska stolens bredd ytterligare. Ryggförlängare Finns i tre storlekar. Breddningssats ryggstöd Till stl 4 kan man bredda ryggen 5 cm. Kildynor Säljs i par. När man vill bygga djupare sittgrop eller göra individuella anpassningar. Kan enkelt klippas/skäras till. Finns i ett antal olika storlekar för att passa olika behov och sitsar. *Extra gasfjädrar till underreden, se Gasfjädrar på nästa sida. För art.nr se utprovningsprotokoll på 6 Skapar möjligheter

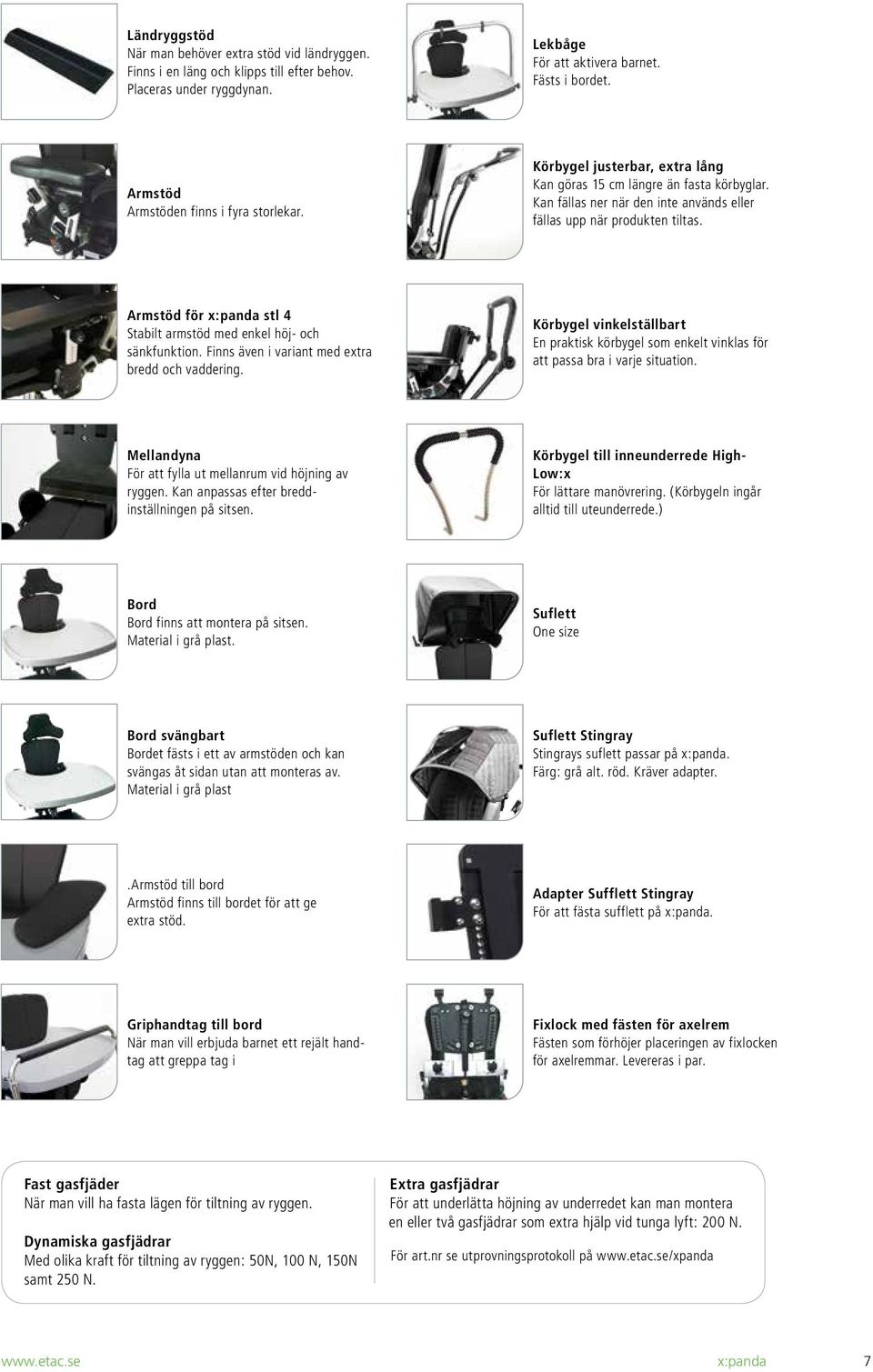

7 Ländryggstöd När man behöver extra stöd vid ländryggen. Finns i en läng och klipps till efter behov. Placeras under ryggdynan. Lekbåge För att aktivera barnet. Fästs i bordet. Armstöd Armstöden finns i fyra storlekar. Körbygel justerbar, extra lång Kan göras 15 cm längre än fasta körbyglar. Kan fällas ner när den inte används eller fällas upp när produkten tiltas. Armstöd för stl 4 Stabilt armstöd med enkel höj- och sänkfunktion. Finns även i variant med extra bredd och vaddering. Körbygel vinkelställbart En praktisk körbygel som enkelt vinklas för att passa bra i varje situation. Mellandyna För att fylla ut mellanrum vid höjning av ryggen. Kan anpassas efter breddinställningen på sitsen. Körbygel till inneunderrede High- Low:x För lättare manövrering. (Körbygeln ingår alltid till uteunderrede.) Bord Bord finns att montera på sitsen. Material i grå plast. Suflett One size Bord svängbart Bordet fästs i ett av armstöden och kan svängas åt sidan utan att monteras av. Material i grå plast Suflett Stingray Stingrays suflett passar på. Färg: grå alt. röd. Kräver adapter..armstöd till bord Armstöd finns till bordet för att ge extra stöd. Adapter Sufflett Stingray För att fästa sufflett på. Griphandtag till bord När man vill erbjuda barnet ett rejält handtag att greppa tag i Fixlock med fästen för axelrem Fästen som förhöjer placeringen av fixlocken för axelremmar. Levereras i par. Fast gasfjäder När man vill ha fasta lägen för tiltning av ryggen. Dynamiska gasfjädrar Med olika kraft för tiltning av ryggen: 50N, 100 N, 150N samt 250 N. Extra gasfjädrar För att underlätta höjning av underredet kan man montera en eller två gasfjädrar som extra hjälp vid tunga lyft: 200 N. För art.nr se utprovningsprotokoll på 7

8 Övriga tillbehör, forts Mars 2016 Hel fotplatta** Samma som till Wombat. Finns i tre storlekar. Det finns även en hel fotplatta som är polstrad samt en förhöjningsdel för högre montering. Multijusterbara fotplattor** Passar när man behöver större inställningsmöjligheter. Kan vinklas för att underlätta både abduktion och utåtrotation. Finns även möjlighet till ytterligare breddning mellan fotplattorna. ** Stag till både hel och delade fotplattor finns i olika längder, för mer information se utprovningsprotokoll på Etac Sverige AB Box 203, Anderstorp tel kundservice fax kundservice info@etac.se
