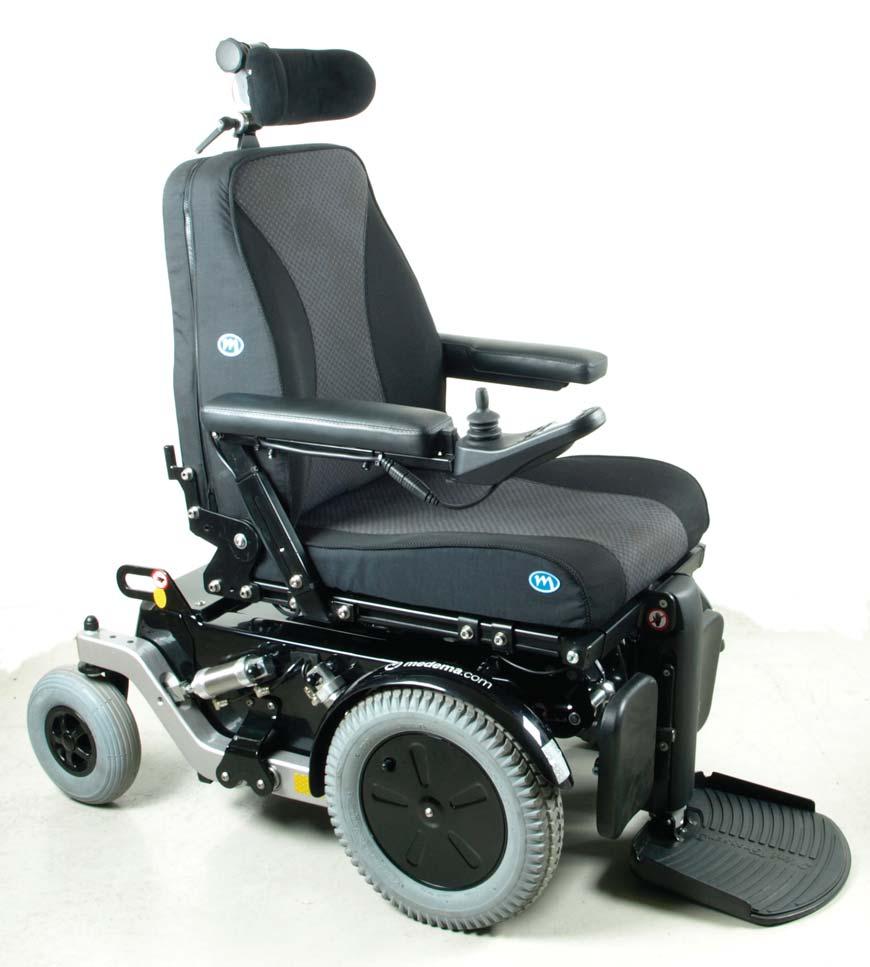

1 medemagruppen P S ver Augusti 2011 SE Servicemanual Spider

2 Bultgatan 28 S Kungälv Telefon: (+46) Fax: (+46) Servicemanual P S 2 av 64 Version 1.0.1/2011

3 Indholdsfortegnelse Indholdsfortegnelse... 3 Inledning... 5 Symboler... 6 Varning!... 6 Sikker service... 7 Værktøjsliste... 8 Betegnelser Joystick R-net... 9 Handhavande Joystick R-net Läge Säkerhetskontroll Felsökning Programmering Vedligeholdelse Service på Spider Kontroll av svänghjul Kontroll av dra hjul Kontroll av frikoppling Kontroll av bromsar Byte av motorns växel Byte av kol i motorn Byte av manöverdon för lyft och lutning av sätet...29 Oljeslangar Byte av cylinder Påfyllning av olja Byte av joystick Kontroll av bultar Kontroll av batteripoler Byte av batterier Joystick R-net och kraftmodul Motorer och kraftmodul Främre hjulupphängning Bakre hjulupphängning Lyftanordning Sida lyfttorn Lutningsanordning Montering av dra hjul Nackstöd junior Nackstöd vuxen Fotstöd, elektriskt vuxen Fotstöd, manuell vuxen Fotstöd manöverdonet Benstøtteholder Benstøtteunderdel Servicemanual P S 3 av 64 Version 1.0.1/2011

4 Lägpute Hel fotplatta, vuxen, el Hel fotplatta, barn, el Hel fotplatta, vuxen manuell Hel fotplatta, Junior manuell Bortsvängbar joystickhållare (vuxen) Joystikbeslag, R-net joystick Armstöt lav vuxen - höjd justerbara Armstöt hög vuxen - höjd justerbara Armstöt junior - höjd justerbara Tekniska data Egna anteckningar: Servicemanual P S 4 av 64 Version 1.0.1/2011

5 Inledning Denna manual innehåller anvisningar om hur rullstolen Spider, ska servas. Servicemanualen är ett komplement till reservdelskatalogen och bruksanvisningen. Säkerhetsmässigt är Spider beräknad att kunna användas i minst 10 år, dock under högst timmar, förutsatt att den genomgår service och säkerhetskontroll varje år, motsvarande ca 500 drifttimmar. Servicen ska antingen utföras hos eller på en auktoriserad verkstad. VIKTIGT: Av säkerhetsskäl är det ytterst viktigt att intervallet för service och säkerhetskontroll sker för att minimera risker för bromsfel, kortslutningar i ledningar med eventuell påföljande värmeutveckling och brand. Om du vill ha hjälp med felsökning står Minicrosser alltid till ditt förfogande med assistans över telefon. Om du antar att felet är elektriskt och leder till att skotern inte går att köra, kommer du ombedas att uppge felkoden. Den visas i batteriindikatorn på instrumentpanelen. Läs om detta i avsnittet Felsökning. Du bör dessutom ha Spiderens serienummer i beredskap närhelst du kontaktar. Om du har frågor som inte besvaras i denna manual är du alltid välkommen att kontakta oss på: Telefon: (+46) E-post: info@minicrosser.se Internet: OBS! Vi reserverar oss för eventuella tryckfel och ändringar i specifi kationer. Mini Crosser förbehåller sig dessutom rätten att uppdatera servicemanualen i takt med eventuella ändringar eller förbättringar av produkten. Servicemanual P S 5 av 64 Version 1.0.1/2011

6 Symboler Används i bruksanvisningen vid beskrivning av situationer där personskador kan uppstå och som därför kräver extra uppmärksamhet. Används när texten handlar om elektromagnetisk kompatibilitet (EMC). Varning! Av säkerhetsskäl får fordonet inte lånas ut till personer som inte känner till dess funktioner. Fordonet är endast avsett för en person. Spider är avsedd för en person som väger max. 130 kg. Joystick Joystickens styrbox får inte utsättas för extrema temperaturer eller fuktiga omgivningar under någon längre tid. Styrboxen får inte heller utsättas för kraftiga slag. Stäng inte av styrboxen under körning utom i nödfall, eftersom detta kan skada elektroniken. Rengör med en fuktig trasa och mild tvållösning. Det får INTE komma in vatten eller fukt i styrboxen. Säte och rygg Överdraget på sätet och ryggdynan kan tvättas i tvättmaskin. Tvättanvisning fi nns på baksidan av sittdynan / ryggdynan. Servicemanual P S 6 av 64 Version 1.0.1/2011

7 Sikker service För att undvika personskador på såväl tekniker som efterföljande brukare av skotern är det viktigt att man bekantar sig med produkten innan man utför något servicearbete på den. Observera särskilt: Spideren SKA stängas av med huvudbrytaren. Om det är fråga om service på elektriska delar SKA även plus-polen på batteriet monteras bort. Om du genomför mätningar av spänningen i samband med felsökning bör du vara mycket uppmärksam på att inte kortsluta enheten. Var mycket uppmärksam så att du inte kortsluter batteripolerna. Se upp så att du inte tappar eller utför felaktiga lyft av tunga delar som t.ex. säte, batterier och motor. Se till att centrera hjulen lyfta från marken för att se till att Jazzy en inte körs bort av felaktig användning. Använd verktyg som är i professionellt skick. På ställen där fästmuttrar har använts SKA du använda NYA fästmuttrar när Spideren monteras ihop igen. Var noga med att montera nya buntband på samma sätt som de satt förut. Kontrollera att inga kablar kan komma i kläm vid de rörliga delarna. De får inte heller sticka ut så att något kan fastna i dem. Avsluta varje servicetillfälle med att kontrollera att produkten är i körklart skick: - att alla kontakter sitter korrekt monterade. - att alla mekaniska delar sitter ordentligt fastspända. Slå på rullstolen och kontrollera - att magnetbromsen klickar när joysticken aktiveras. - Att rullstolen inte kan rubbas när joysticken släpps igen. Servicemanual P S 7 av 64 Version 1.0.1/2011

8 Værktøjsliste Følgende værktøj behøves for at lave service på scooteren: Segerringstång Insexnycklar Insex 9/64 Hylsnycklar 7 17 mm Fasta nycklar 7 17 mm Torxskruvmejslar 10/20/25/30/45 Spetstång Avbitartång Plasthammare Dornar Hobbykniv Stålborste Papegojtång Kabelskalare Kabelskotång Tång till Molex 5556/5558 crimps Popnittång Små buntband Multimeter Batteritestare Däcktrycksmätare Pump med autoventil Syrafri olja och smörjmedel Locktite 406 / 603 Buntband Cable Binder tång Lås Ringar tång Servicemanual P S 8 av 64 Version 1.0.1/2011

9 Betegnelser Joystick R-net Joystick R-net 1 Start-/Stopp-knapp 2 Tuta 3 Ljus (Extra utrustning) 4 Profi l-knapp 5 Höger blinker (Extra utrustning) 6 Växel ned/upp. 7 Varningsblinkers (Extra utrustning) 8 Display 9 Läge-knapp 10 Vänster blinker (Extra utrustning) 11 Joystick Servicemanual P S 9 av 64 Version 1.0.1/2011

10 Handhavande Joystick R-net Val av hastighet joystick R-net 1 För att starta stolen: Tryck på knappen 1 Vänta tills batteriindikatorn har stabiliserat sig (3 5 sekunder). 2 Välj max. hastighet: Tryck på knappen Växel ned/upp for att öka eller minska max hastighet. Körning 1 Börja köra genom att föra joysticken i den riktning du vill köra. Hastigheten regleras med utslaget på joysticken. För att bromsa för du joysticken tillbaka till utgångsläget i mitten. 2 Det är viktigt att kontrollera batteriindikatorn med jämna mellanrum för att undvika att stolen stannar på grund av att batterierna tagit slut. Obs! Vid körning på lutande underlag med dåligt väggrepp som grus, snö, o.d. är det viktigt att du bromsar mjukt för att inte tappa kontrollen över stolen. Mjuk inbromsning: För joysticken LÅNGSAMT in till mitten. Servicemanual P S 10 av 64 Version 1.0.1/2011

11 LCD-skärmen Övre raden Display Nedre raden Symbol Beskrivning Visas i övre raden Visar rött, gult och grönt fulladdade Visar rött och gult OK, men bör laddas snart Visar rött utan att blinka OK, men ladda snarast Visar rött och blinkar långsamt ladda NU Visas i övre raden Om det fi nns mer än en enhet som kan styra rullstolen inkopplad, t.ex. en extra joystick, visas ikonen för den modul som har kontrollen. Visas i nedre raden Den valda profilen visas som en siffra. Visas i nedre raden. Denna symbol visas när styrenheten medvetet har minskat kraften till motorerna för att undvika överhettning. Visas i nedre raden. Denna symbol visas när styrenheten medvetet minskar sin egen kraft för att undvika värmeskador. Visas längst ned på displayen. Denna symbol visar den valda profi len. Visas överst till vänster på displayen. Visar aktuell tid. Användaren kan göra följande inställningar av klockan: - Om den ska visas på skärmen. - Om den ska ha 12- eller 24-timmarsvisning. - Ställa in tiden. Visas mitt på displayen. Denna symbol visar rullstolens hastighet mellan 0 km/h och den programmerade högsta hastigheten. Kan endast ändras av en servicetekniker. Visas strax under hastighetsmätaren. Visar den användarinställda högsta hastighet som gäller. Visas ungefär mitt på displayen. Anger aktuell hastighet. Kan ställas in på mph (miles/timme) eller km (kilometer/timme). Om systemet befi nner sig i ett låst tillstånd visas denna symbol på displayen. Om rullstolen körs med nedsatt hastighet på grund av att sätet är upplyft visas en orange sköldpaddssymbol på displayen. Om något hindrar att rullstolen körs blinkar den röda sköldpaddssymbolen på displayen. Servicemanual P S 11 av 64 Version 1.0.1/2011

12 Läge Läge Beskrivning Visar vilken del av rullstolen som är vald för inställning. Denna symbol visas när man väljer bluetooth-läge. När systemet behöver startas om visas denna symbol på displayen. Vänta-symbol. Visar att systemet arbetar och att man ska vänta tills det är färdigt. Denna symbol visas strax innan systemet övergår i standby-läge. Om man rör joysticken strax innan eller strax efter det att man har tryckt på startknappen blinkar denna symbol på displayen. Släpp joysticken inom fem sekunder så startar systemet om. Om systemet upptäcker ett problem som hindrar att stolen körs, visas ett meddelandefönster. På bilden visas en varning om låg batterispänning samt en kod i det övre högra hörnet. Säkerhetskontroll Daglig säkerhetskontroll: Det elektroniska systemet har en inbyggd säkerhetskontroll som genomförs upp till 100 gånger i minuten. Som ett komplement till denna kontroll ska följande regelmässiga kontroller utföras. Stäng av elektroniken (så att displayen är helt släckt) Kontrollera att joysticken inte är böjd Kontrollera att joysticken inte är skadad på något annat sätt Kontrollera att joysticken återvänder till mittläget när man släpper den. Om denna kontroll visar på några problem, kontakta en behörig tekniker innan stolen åter tas i bruk. Servicemanual P S 12 av 64 Version 1.0.1/2011

13 Säkerhetskontroll på veckobasis Parkeringsbroms: Ska kontrolleras på ett plant underlag med minst en meters fritt utrymme kring stolen. Starta stolen och för joysticken långsamt framåt tills ett klickande ljud hörs. (Stolen kan börja röra på sig i den här positionen.) Släpp genast joysticken och lyssna efter klickljudet som ska höras inom en sekund. Upprepa denna procedur i samtliga körriktningar! Kontrollera att gummimuffen runt joysticken är hel. Detta är viktigt, eftersom den hindrar fukt från att komma in i elektroniken. Kontrollera att styrlådan är ordentligt fastskruvad. Om denna kontroll visar på några problem, kontakta en behörig tekniker innan stolen åter tas i bruk. Månatlig kontroll Kontrollera minst en gång om månaden att däcktrycket är korrekt. Det ska vara 3,5 bar. Årlig kontroll Säkerhetsmässigt är Spider beräknad att kunna användas i minst 10 år, dock under högst timmar, förutsatt att den genomgår service och säkerhetskontroll varje år, motsvarande ca 500 drifttimmar. Servicen ska antingen utföras hos eller på en auktoriserad verkstad. VIKTIGT: Av säkerhetsskäl är det ytterst viktigt att intervallet för service och säkerhetskontroll sker för att minimera risker för bromsfel, kortslutningar i ledningar med eventuell påföljande värmeutveckling och brand. Servicemanual P S 13 av 64 Version 1.0.1/2011

14 Felsökning Problem Möjliga orsaker Lösning Spider vill inte köra. Batteriindikatorn lyser inte. Du har inte slagit på rullstolen med start / stopp (I/O-knappen). Batterierna är urladdade. Starta fordonet. Ladda batterierna i minst 12 timmar. Spider vill inte köra. Batteriindikatorn lyser. Körhastigheten är för låg. Körsträckan per uppladdning är för kort. Indikatorlampan på laddaren lyser inte när laddaren ansluts till elnätet. Laddningskontakten sitter i. Funktionsfel. Du har tryckt på en funktionsknapp för en funktion som inte är installerad. Indikatorlampa tänds och den aktiverade funktionsknappen lyser. Fel på elektroniken. Der er for lidt luft i dækkene. Elektroniken är överbelastad. Sätet har höjts upp över sin lägsta nivå. Batterikapaciteten är för låg. Batterierne er ikke i orden. Opladeren er ikke i orden. Der er for lidt luft i dækkene. Fremgangsmåden for opladning er forkert. Ingen ström i kontakten. Fel på ledningen. Fel på laddaren. Stäng av laddaren och dra ut laddningskontakten. Kontakta leverantören. Tryck på den funktionsknapp som lyser och stäng av genom att trycka på I/O-knappen. Vänta 5 sekunder, tryck sedan på I/O-knappen igen. Kontakta leverantören. Pumpa upp däcken till rätt tryck. Stanna och vänta ett par minuter innan du startar igen. Sänk sätet. Ladda eller byt ut batterierna. Oplad batterierne og kontroller, at den grønne lampe på opladeren lyser. Kontakt leverandøren. Pump dækkene op til 3,5 bar. Læs brugervejledningen Anslut kontakten. Läs den bifogade bruksanvisningen för laddaren. Kontakta leverantören. Servicemanual P S 14 av 64 Version 1.0.1/2011

15 Problem Möjliga orsaker Lösning Lampan på laddaren lyser inte trots att den har laddat i 12 timmar. Det har varit strömavbrott. Laddaren håller på med efterladdning. Anslut laddaren igen och återuppta laddningen. Kontrollera igen efter en halvtimme. Laddarens kontrollampa lyser vid anslutning av batterier som inte är fulladdade. Laddarens kontrollampa lyser. Status lampan blinkar med fl ash 9 per intervall Status lampan blinkar med fl ash 1 per intervall Jazzyen kör halv hastighet eller sluta helt Batterierna är i dåligt skick. Det är fel på laddningskontakten till Spider. Säkringen på laddaren har löst ut. Laddningskontakten är trasig. Laddningskontakten sitter inte i. Ev. fel på elnätet. Stolen är frikoblet när det började. Batterierna behöver laddas. Säten är förhöjda över sin lägsta position. Säten är inte förhöjda. Kontakta leverantören. Tryck in laddningskontakten helt och återuppta laddningen. Kontakta leverantören. Kontakta leverantören. Tryck in laddningskontakten. Kontakta leverantören. Koppla ur Spideren, och aktivera parkeringsbromsen. Starta laddningen. Ingen åtgärd - inte ett misstag! Kan vara ett allvarligt misstag. Kontakta kvalifi cerad tekniker så snart som möjligt. (HMC eller terapeut) Hjälper oventående inte, kontakta din leverantör. Servicemanual P S 15 av 64 Version 1.0.1/2011

16 Programmering Den elektriska kontrollen av Spideren an programmeras så att den bäst passar kundens behov. Från fabriken är fordonet programmerad i standardinställningarna, så att en smidig acceleration, bromsning och lämpliga känslighet garanteras. För varje steg som fi nns på R-net joystick boks, kan leverantören, med en separat programmering enheten ställa in värden för hastighet, afbremsning, acceleration och känslighet. Förändring i programmering kan utföras endast av personer som är utbildade i OBP (On Board Programming) styrsystemer. En felaktig förändring i parametrar kan orsaka transportören att köra egenskaper utgör en fara för användaren. Obs! Om den angivna programmering förändrats, det är på egen risk. Servicemanual P S 16 av 64 Version 1.0.1/2011

17 Vedligeholdelse Spideren er konstrueret, således at den kræver meget lidt pleje og vedligeholdelse. Vi anbefaler dog et årligt eftersyn, hvor følgende kontrolleres: Beskrivning Dato Initialer 1 Motorgear - rengør, kontrollér for lækage. Kontrollér lejer. 2 Dæktryk - skal være 3,5 bar 3 Dækkenes tilstand - kontrollér for revner og unormalt slid. 4 Kabler - kontrollér at isoleringen på kablerne er ubeskadigede, og at ingen kabler sidder i klemme, løse kabler stripses, check for tegn på varmeskader. 5 Styringsenhed m/joystick - check for fugt - lav funktionstest. 6 Batterier - kontrol af batteripoler 7 Lader - kontrollér at laderen giver den rigtige ladespænding / strøm. 8 Sikringer - funktionstest. 9 Bevægelige dele, benstøtter m.m. - smøres med syrefri olie. 10 Kontrol af hjul, trækhjul, svinghjul, - rengør og kontrollér for slør. 11 Kontrol af bremser / frikobling 12 Skruer og skiver - kontrollér at skruerne er spændt korrekt, og at skruer og skiver er intakte. 13 Hejs og tilt - kontrollér for revner og brud. Hvis der fi ndes revner eller brud, skal de berørte dele udskiftes. Der må IKKE svejses. 14 Ramme - kontrollér for revner. Hvis der fi ndes revner, rammen udskiftes. Må IKKE svejses. 15 Switch - funktionskontrol. Den skal sænke hastigheden, når sædet er hejst. 16 Tilbehør - kontrollér tilbehør, manuelt og elektronisk. Manglende fingerskruer og greb erstattes. 17 Prøvekørsel - alle funktioner prøves i deres yderstillinger. Rullestolen prøvekøres med maks. belastning. Servicemanual P S 17 av 64 Version 1.0.1/2011

18 Hvis skærmdelene er blevet matte: Skærmene tørres af med en fugtig klud. Vokses med autovoks. Bemærk! Spideren må ALDRIG gøres ren med højtryksrenser eller vandslange, da det vil forårsage skader på køretøjets elektronik. Under tørring skal Spideren stå på et plant underlag. Den skal stå indendørs, gerne i et opvarmet rum. Temperaturen må dog ikke overstige 50. Spideren er sikkerhedsmæssigt beregnet til anvendelse i mindst 10 år, dog max timer, såfremt den gennemgår serviceog sikkerhedseftersyn hvert år, svarende til ca. 500 driftstimer. Servicen skal enten foregå hos Medema Danmark A/S, eller hos et autoriseret værksted. VIGTIGT: Af sikkerhedsmæssige hensyn er det af højeste vigtighed at intervallet af service- og sikkerhedseftersyn overholdes for at minimere risici for bremsesvigt, kortslutninger i ledninger med evt. varmeudvikling og brand til følge. Servicemanual P S 18 av 64 Version 1.0.1/2011

19 Service på Spider Når Spideren kommer till verkstaden ska den kontrolleras. Detta är en allmän kontroll som har till ändamål att upptäcka mekaniska fel. Kom ihåg att fordonet ska stängas av innan man sätter igång! Vi rekommenderar användning av ett arbetsbord som är tillräckligt stabilt för att bära jazzy-stolens tyngd. Bordet ska dessutom vara fastmonterat i golvet. Hissa upp Spidern med en domkraft, hiss eller liknande så att hjulen är fria från underlaget. Se till att stolen sitter stabilt. Servicemanual P S 19 av 64 Version 1.0.1/2011

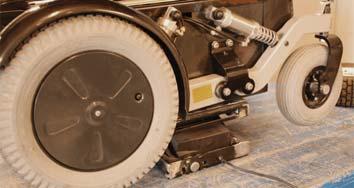

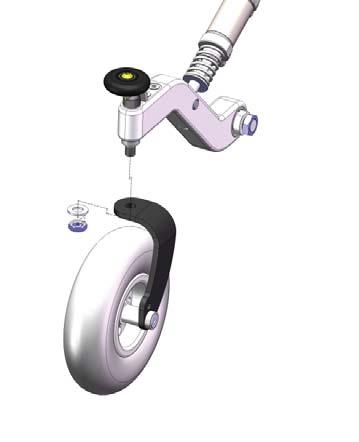

20 Kontroll av svänghjul Placera en träkloss eller liknande under chassiet för att lyfta hjulet från underlaget. Kontrollera lagren i svängningsfunktionen. Om de glappar ska de spännas. Om lagren fortsätter att glappa måste båda lagren bytas. (Art. nr. SR-01193) Observera skivornas Stk. och placering. Sedan ska själva hjulen kontrolleras. Byt hjulen vid förekomst av glapp i sidled. (Art. nr. CR ) Montering i omvänd ordningsföljd med skiva och M14 Kontramotrik. M14 Kontramotrik Obs! Alla hjulmuttrar säkras med Loctite 243 (blå). Servicemanual P S 20 av 64 Version 1.0.1/2011

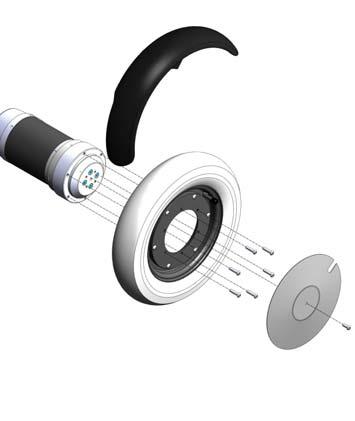

21 Kontroll av dra hjul Placera en träkloss eller liknande under chassiet för att lyfta hjulet från underlaget. Demontera skruven i mitten av navkapseln. Demontera sedan de sex skruvarna i fälgen. Nu kan hjulet tas av. Montering i omvänd ordningsföljd. Obs! Alla hjulmuttrar säkras med Loctite 243 (blå). Servicemanual P S 21 av 64 Version 1.0.1/2011

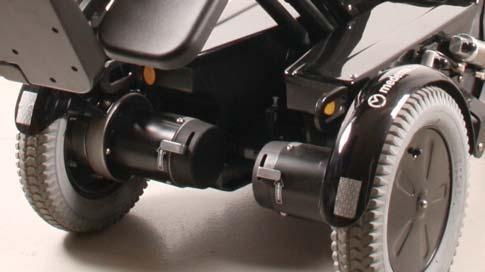

22 Kontroll av frikoppling Spider har två frikopplingshandtag som sitter framtill på respektive motor. Obs! Bromsa ALDRIG Spider genom att trycka på I/0-knappen under körning, eftersom detta aktiverar och inbromsningen då blir mycket kraftig, vilket gör att du kan välta. Frikoppla ALLTID på båda sidorna. Frikopplingshandtagen ska vara helt uppe. Annars fi nns det risk för personskador eller materiella skador. För att åter köra normalt med Spidern ska frikopplingshandtagen skjutas ned till Normal position vid körning på bägge sidor. Varning! När rullstolen är frikopplad är bromssystemet ur funktion. Om den bara blir frikopplad på den ena sidan fi nns det risk för att rullstolen börjar rulla. Frikoppling får ALDRIG ske i lutande terräng. Det kan medföra allvarliga personskador eller materiella skador. Kontrollera att frikopplingshandtaget är låst, d.v.s. att den är ansluten så att man inte kan få Spideren i rullning genom att knuffa på den. Om man ändå kan skjuta stolen är växeln defekt och måste bytas. Normalt läge vid körning visas på bilden. Frikoppla genom att fälla upp handtagen. ALLTID på båda sidorna. Servicemanual P S 22 av 64 Version 1.0.1/2011

23 Kontroll av bromsar Parkeringsbroms: Ska kontrolleras på ett plant underlag med minst en meters fritt utrymme kring stolen. Starta stolen och för joysticken långsamt framåt tills ett klickande ljud hörs. (Stolen kan börja röra på sig i den här positionen.) Släpp genast joysticken och lyssna efter klickljudet som ska höras inom en sekund. Upprepa denna procedur i samtliga körriktningar! Fel Möjliga orsaker Åtgärd Stolen har en lång stoppsträcka Det kan vara fel i programmeringen vid Deceleration. Programmet riktar sig till rätt värde. Fordonets bromsar inte. Magnetiska bromsar kan bäras. Det kan vara fel i programmeringen vid Deceleration. Ingen spänning till magnetskenbroms (Inga kliklyd av joystick). Magnetiska bromsar är mycket slitna Magnetiska bromsar ersättas (se Byte av magnetiska bromsning). Ret værdien i programmet. Reparation strömförsörjning till magnetiska bromsar. Magnetiska bromsar ersättas (se Byte av magnetiska bromsning). Fordonet måste uppfylla följande bromsningsavstånd. Högsta, horisontellt bromsningsavstånd - ISO Hastighet (km/t) Avstånd (m) 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 0,6 0,8 1,0 1,2 1,5 1,7 2,0 2,2 2,5 2,8 3,2 3,5 Servicemanual P S 23 av 64 Version 1.0.1/2011

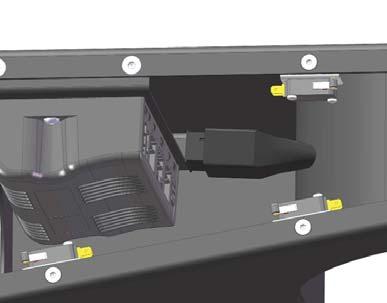

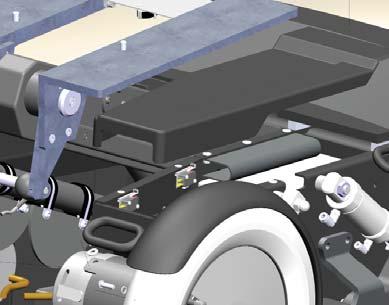

24 Byte av motorns växel Placera en träkloss eller liknande under chassiet för att lyfta hjulet från underlaget. Demontera säte och benstöd eller ställ in i översta läget. Demontera den främre toppskärmen på vänster sida. Lossa kontakten till motorn. Demontera kabelskyddet och dragavlastningen. Dra motorkabeln genom öppningen i underredet. Kabelskydd Dragavlastning Servicemanual P S 24 av 64 Version 1.0.1/2011

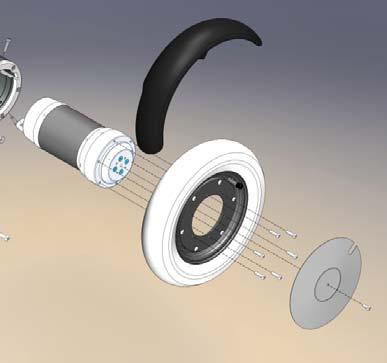

25 Demontera beslaget för motorn. Beslag för motor. Demontera navkapsel, drivhjul och den främre stänkskärmen. Främre stänkskärm Drivhjul Navkapsel Nu kan motorn demonteras. En ny monteras i omvänd ordning. Skruvar som håller fast motorn Motor Efter byte ska fordonet testas grundligt, helst med belastning. Obs! Klicket från bromsen ska höras inom en sekund. Den får inte kunna skjutas när frikopplingshandtagen är i normal körställning (nere). Servicemanual P S 25 av 64 Version 1.0.1/2011

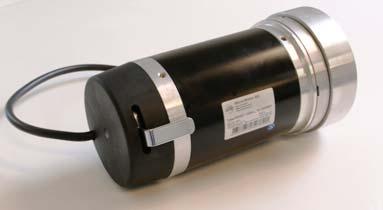

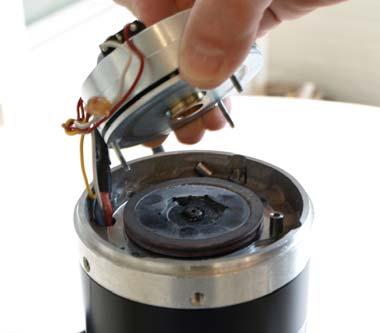

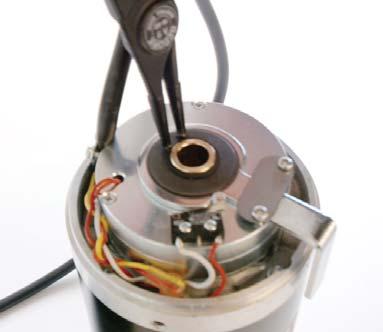

26 Byte av kol i motorn Om motorkolen har slitits ut kan man byta dessa. Följ nedanstående anvisningar. Demontera motorn. Se avsnittet om byte av motorns växel. Artikelnr.: CR höger motor Artikelnr.: CR vänster motor Se ev. också Främre hjulupphängning. Demontera kappan. Demontera låsringen. Demontera hållaren för frikopplingshandtaget. Frikopplingshandtag Skruvmejsel, torx 10 Servicemanual P S 26 av 64 Version 1.0.1/2011

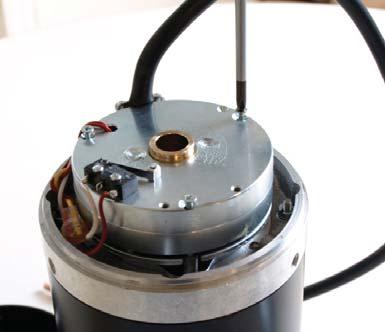

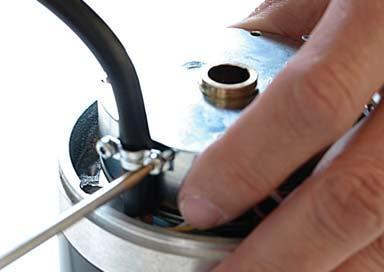

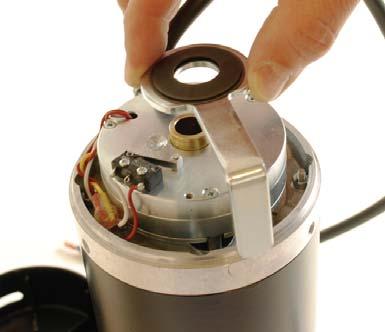

27 Hållaren för frikopplingshandtaget kan nu lyftas av. Demontera skruvarna som håller magnetbromsen. Phillipsskruvmejsel Demontera kabelhållaren Skruvmejsel torx 10 Demontera magnetbromsen. Obs! De små lösa distanserna ska användas vid återmonteringen. Distans Servicemanual P S 27 av 64 Version 1.0.1/2011

28 Demontera skivan. Spårskruvmejsel nr. 8 med slits. För att demontera specialmuttrarna som håller fast ankarplattan ska man använda en skruvmejsel med slits. Kan tillverkas av en spårskruvmejsel nr. 8 där man själv gör en slits så att den går över gängan. 4 st. specialskruvar Byt kolen och montera allt i motsatt ordning. Kol Servicemanual P S 28 av 64 Version 1.0.1/2011

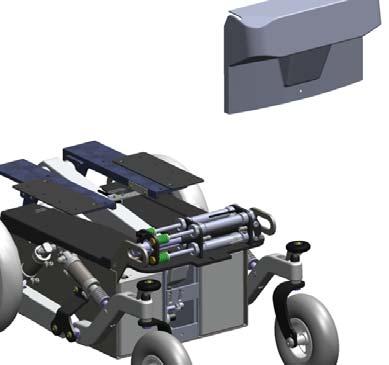

29 Byte av manöverdon för lyft och lutning av sätet Demontera sätet innan du börjar. Demontera den bakre övre skärmen och den bakre nedre skärmen. Fäll upp lyftanordningen. Dra ut batterierna på batterihyllorna. Lossa batterierna vid kontakten. Batterier och batterihyllor kan nu tas bort helt. Det ger tillgång till att lossa manöverdonens axlar. Servicemanual P S 29 av 64 Version 1.0.1/2011

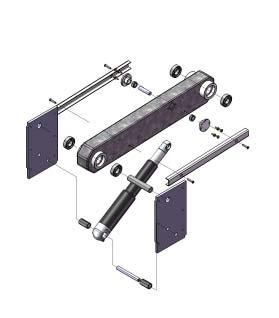

30 Demontera dessa skruvar på båda sidor om axlarna. Nu är lyft- och vippmodulerna fria och kan lyftas ut. M10 M8 Nu kan vippanordningen lossas och manöverdonet kan bytas. Manöverdon På samma sätt kan lyftanordningen demonteras och manöverdonet bytas. Manöverdon Servicemanual P S 30 av 64 Version 1.0.1/2011

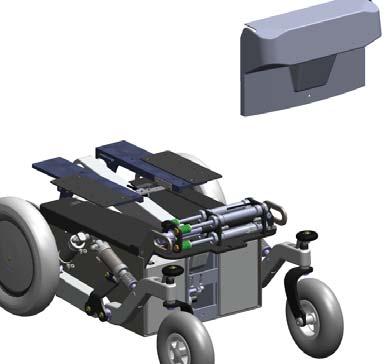

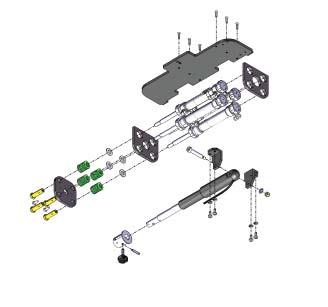

31 Oljeslangar Höger Aktiv ände Passiv ände 6 mm 6 mm Passiv ände Aktiv ände mm 4 mm Passiv ände Passiv ände Vänster Aktiv ände 4 mm 6 mm 6 mm 4 mm Aktiv ände Byte av cylinder Om en cylinder i lyftaggregatet ska bytas måste stolen skickas till fabriken. Servicemanual P S 31 av 64 Version 1.0.1/2011

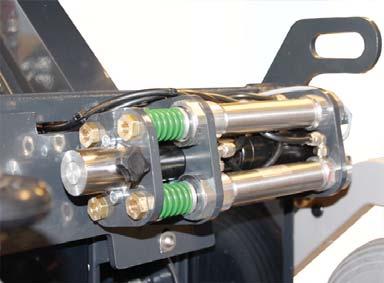

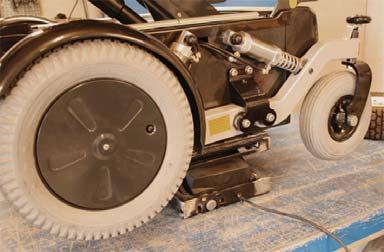

32 För påfyllning av olja: Se avsnittet Påfyllning av olja. Påfyllning av olja Lyft hjulen från underlaget. Lyft upp undervagnen till det högsta läget så att lyftaggregatet innehåller minsta möjliga mängd olja. Servicemanual P S 32 av 64 Version 1.0.1/2011

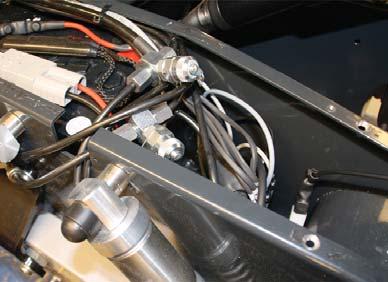

33 Demontera den övre skärmen på båda sidor. Demontera T-styckets hatt, som är förbundet med den cylinder där olja ska fyllas på. Anslut oljebehållarens matarslang. Matarslang från oljebehållare. T-stycke med hatt. Oljebehållaren har gjorts fast i sätesramen och matarslangen är monterad på T-stycket. Servicemanual P S 33 av 64 Version 1.0.1/2011

34 För att pumpa in olja i cylindern ska hjulet lyftas/ sänkas några gånger. Upprepa detta tills det inte kommer tillbaka luftbubblor i matarslangen. Hjulet upplyft Hjulet sänkt Demontera matarslangen igen. T-påfyllningsmunstycket stängs med den vidhängande hatten. Servicemanual P S 34 av 64 Version 1.0.1/2011

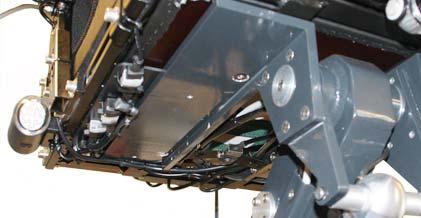

35 Byte av joystick Avlägsna plastbandet som fäster joystickledningen vid stolen. Tippa upp armstödet och demontera de två skruvar som håller fast joysticken på dess beslag. Lossa kontakten, så är joysticken lös. Den nya joysticken monteras i omvänd ordningsföljd. Kom ihåg att fästa ledningen med ett nytt buntband. Servicemanual P S 35 av 64 Version 1.0.1/2011

36 Kontroll av bultar Kontrollera och dra åt alla synliga skruvar på sidan av Spidern. Kontroll av sätets skruvar Försänkta Högst upp under lyft/vippmodulen sitter 4 bultar som håller fast sätet vid ramen. Dessa ska kontrolleras/dras åt. Om nya skruvar monteras ska alla säkras med Loctite 243. Servicemanual P S 36 av 64 Version 1.0.1/2011

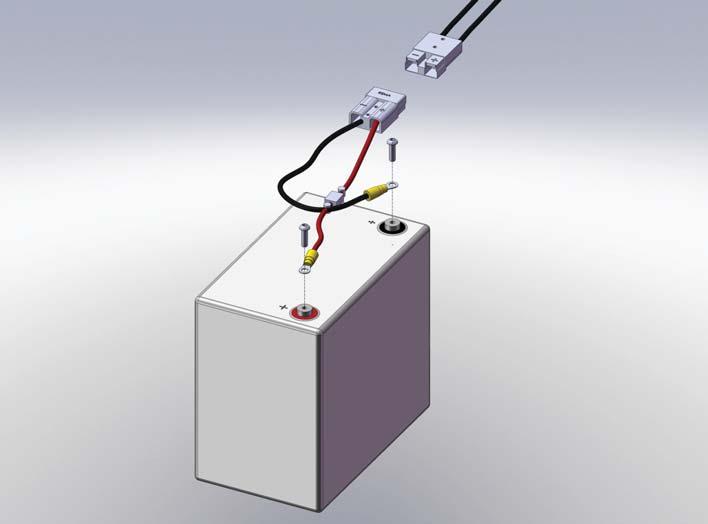

37 Kontroll av batteripoler Kontrollera att batteriklämmorna är fastmonterade på polerna. Dra ev. åt skruvarna. batteripoler Byte av batterier Man kommer åt batterierna enligt beskrivning i avsnittet Byte av manöverdon för lyft och lutning av sätet. Plus och minus poler demonteras på både batterier. Batterierna kan nu ersättas. Observera att inga ledningar får fastna i installation av nya batterier. Servicemanual P S 37 av 64 Version 1.0.1/2011

38 Joystick R-net och kraftmodul Motorer och kraftmodul Servicemanual P S 38 av 64 Version 1.0.1/2011

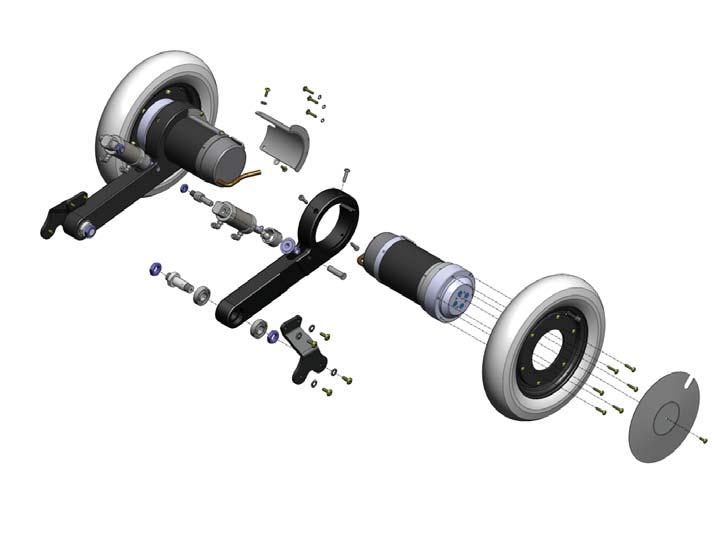

39 Främre hjulupphängning Pos Art. nr. Beskrivning 1 CR Motor PMNSt 110/50-550W højre (inkl. magnetbremse) 2 CR Motor PMNSt 110/50-550W venstre (inkl. magnetbremse) 3 CR Løftecylinder til hjul 4 CR Trækhjul for Spider Servicemanual P S 39 av 64 Version 1.0.1/2011

40 Bakre hjulupphängning Pos Art. nr. Beskrivning 1 CR Løftecylinder til hjul 2 CR Svinggaffel komplet m/hjul, højre 3 CR Svinggaffel komplet m/hjul, venstre 4 SR Kugleleje SKF RS 5 SR Leje RS, Ø15-Ø24x5 Servicemanual P S 40 av 64 Version 1.0.1/2011

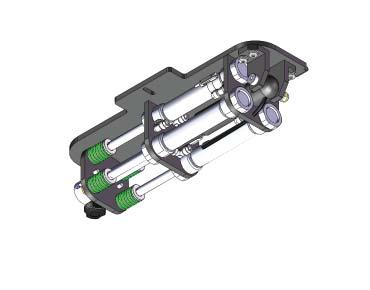

41 Lyftanordning 2 1 Pos Art. nr. Beskrivning 1 CR Cylinder CMK2-H CR Actuator, hydrauliksystem Servicemanual P S 41 av 64 Version 1.0.1/2011

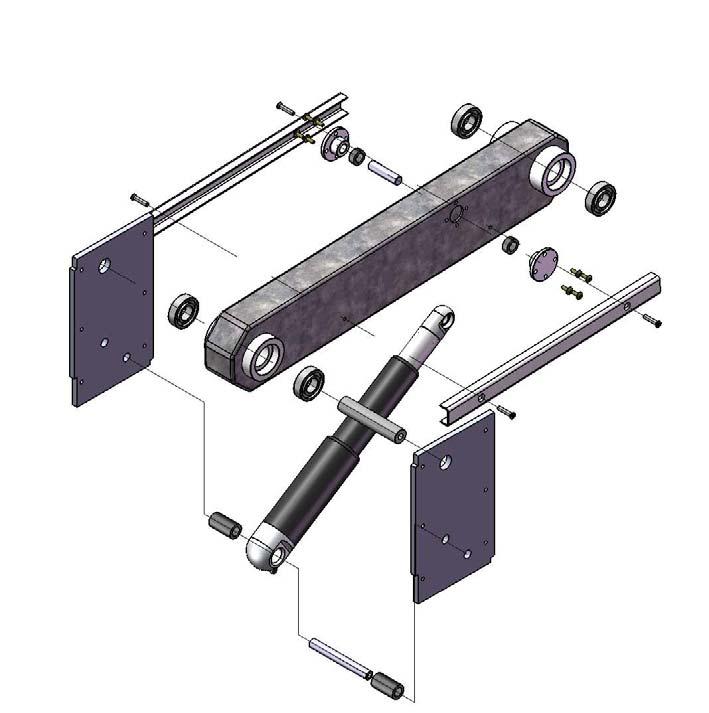

42 Sida lyfttorn 2 1 Pos Art. nr. Beskrivning 1 CR Aktuator til sædehejs, Spider 2 SR Kugleleje SKF RS Servicemanual P S 42 av 64 Version 1.0.1/2011

43 Lutningsanordning 1 Pos Art. nr. Beskrivning 1 CR Actuator til sædetilt, Spider Servicemanual P S 43 av 64 Version 1.0.1/2011

44 Montering av dra hjul Pos Art. nr. Beskrivning 1 CR Trækhjul komplet, Spider 2 CR Dæk PN C248 3 CR Slange til trækhjul, Spider 4 CR Fælg til trækhjul, Spider 5 CR Hjulfl ange til trækhjul, Spider 6 SR Ø6 låsemøtrik, FZB 7 SR M6 x 25 Button head A2 8 SR Ø6 skive A2 Servicemanual P S 44 av 64 Version 1.0.1/2011

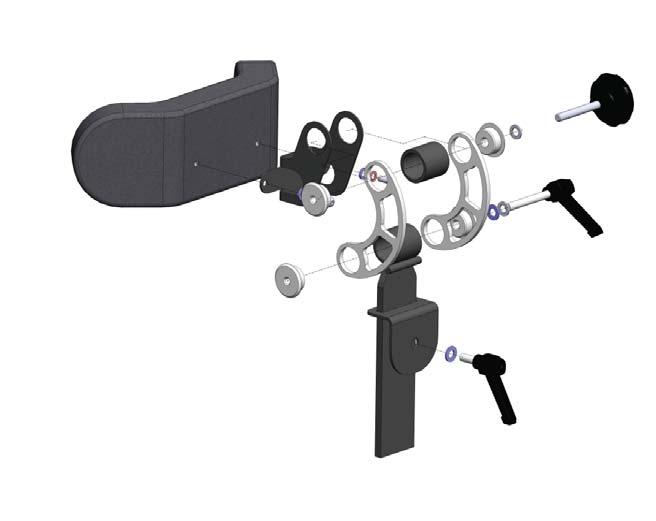

45 Nackstöd junior Pos Vare nr. Beskrivning Antal 1 C Nakkestøtte m/justerbar pude, junior, stof 1 1 C Nakkestøtte m/justerbar pude, junior, PU 1 2 CR Nakkepude - justerbar, junior (stof) 1 2 CR Nakkepude- justerbar, junior (PU) U-beslag for nakkestøtte 1 4 CR Vinkel beslag til nakkestøtte 1 5 CR Ø8x20 Kipspænde 1 6 SR Ø8x60 Kipspænde 1 7 SR Håndgreb med M8 x 60 gevind 1 Servicemanual P S 45 av 64 Version 1.0.1/2011

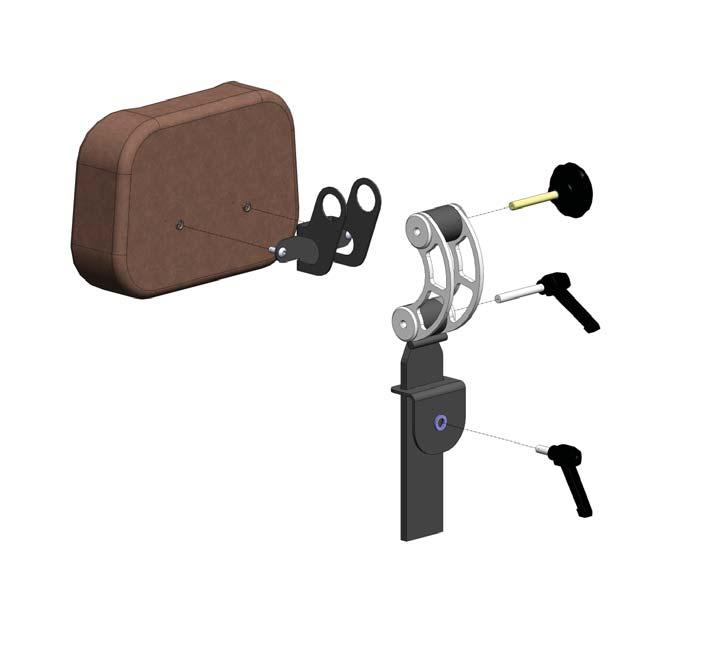

46 Nackstöd vuxen Pos Vare nr. Beskrivning Antal 1 C Nakkestøtte m/justerbar pude, voksen, stof 1 1 C Nakkestøtte m/justerbar pude, voksen PU 1 2 CR Nakkepude - justerbar, voksen, stof 1 2 CR Nakkepude - justerbar, voksen, PU U-beslag for nakkestøtte 1 4 CR Vinkelbeslag til nakkestøtte 1 5 SR Håndgreb med M8x60 gevind 1 6 SR Ø8x60 Kipspænde 1 7 CR Ø8x20 Kipspænde 1 Servicemanual P S 46 av 64 Version 1.0.1/2011

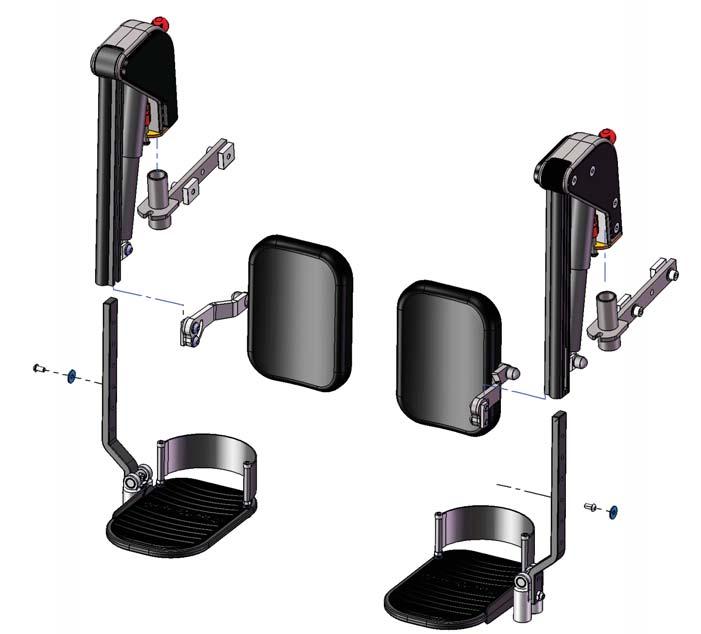

47 Fotstöd, elektriskt vuxen Pos Art. nr. Beskrivning Antal 1 CR-00870N Fodstøtte EL voksen, højre, SB CR-00871N Fodstøtte EL voksen, venstre, SB CR Fodstøtte actuatordel, højre 1 4 CR Fodstøtte actuatordel, venstre 1 5 CR Monteringsbeslag f/fodstøtte, højre EL. 1 6 CR Monteringsbeslag f/fodstøtte, venstre EL. 1 7 CR-00880N Fodplade højre, SB CR Fodplade højre, SB CR Fodplade højre, SB CR-00881N Fodplade venstre, SB CR Fodplade venstre, SB CR Fodplade venstre, SB CR-00876N Lægpude højre komplet, SB CR Lægpude højre komplet, SB CR-00877N Lægpude venstre komplet, SB CR Lægpude højre komplet, SB50+ 1 Servicemanual P S 47 av 64 Version 1.0.1/2011

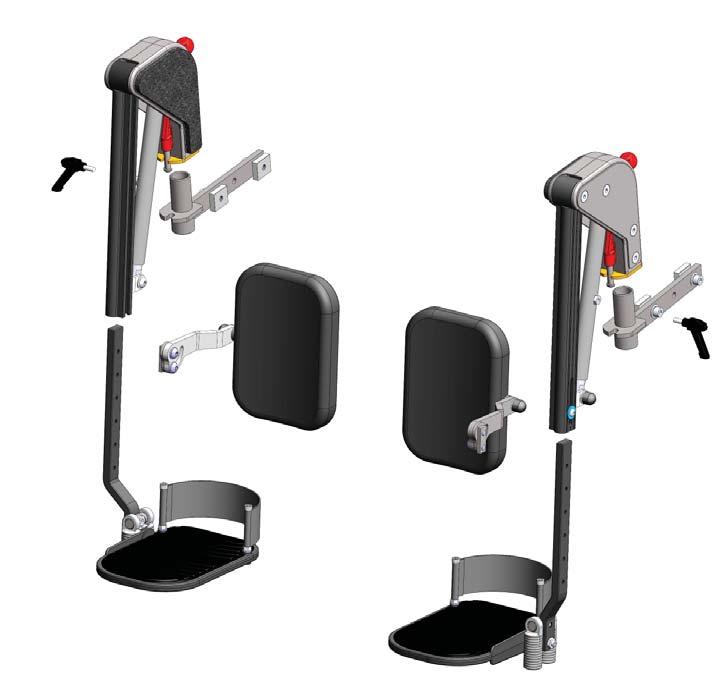

48 Fotstöd, manuell vuxen Pos Art. nr. Beskrivning Antal 1 CR Fodstøtte manuel voksen, højre, SB CR Fodstøtte manuel voksen, venstre, SB CR Fodstøtte toppart, højre manuel 1 4 CR Fodstøtte toppart, venstre manuel 1 5 CR Monteringsbeslag f/fodstøtte, højre EL. 1 6 CR Monteringsbeslag f/fodstøtte, venstre EL. 1 7 CR-00880N Fodplade højre, SB CR Fodplade højre, SB CR Fodplade højre, SB CR-00881N Fodplade venstre, SB CR Fodplade venstre, SB CR Fodplade venstre, SB CR-00876N Lægpude højre komplet, SB CR Lægpude højre komplet, SB CR-00877N Lægpude venstre komplet, SB CR Lægpude højre komplet, SB50+ 1 Servicemanual P S 48 av 64 Version 1.0.1/2011

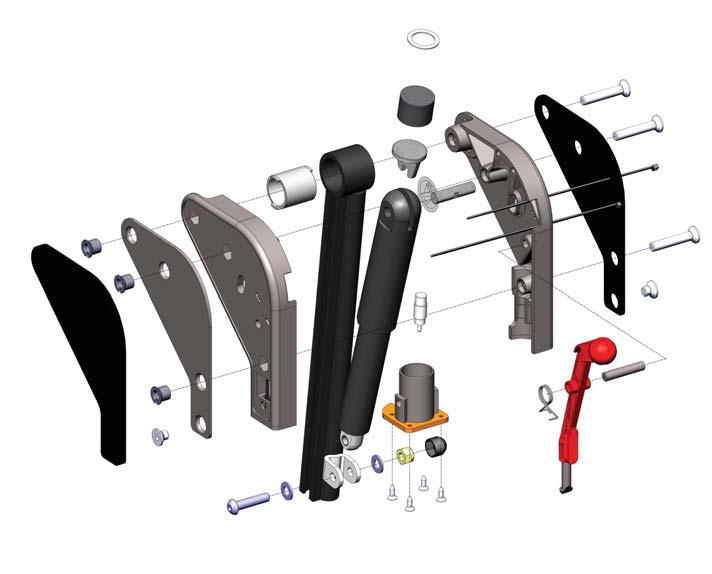

49 Fotstöd manöverdonet Pos Art. nr. Beskrivning Antal 1 CR Fodstøtte aktuatordel højre 1 1 CR Fodstøtte aktuatordel venstre Benstøttehoved venstre Benstøttehoved højre 1 4 CR Aktuatordel elbenstøtte komplet Fjeder for lås benstøtte 1 6 CR Knæled beskytter, højre 1 6 CR Knæled beskytter, venstre M8 møtrik special 3 8 SR Stift for låseenhed 1 9 CR Låseenhed benstøtte 1 Servicemanual P S 49 av 64 Version 1.0.1/2011

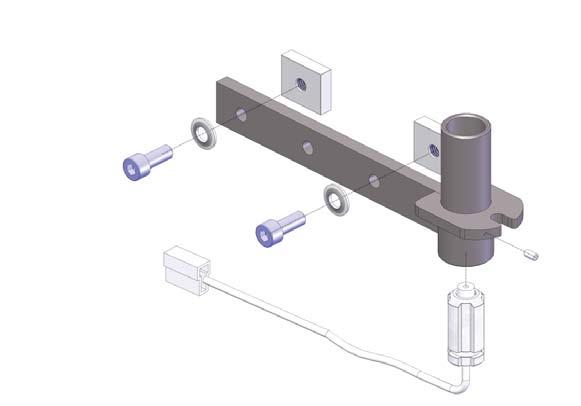

50 Benstøtteholder Pos Art. nr. Beskrivning Antal 1 CR Monteringsbeslag for fodstøtte højre 1 1 CR Monteringsbeslag for fodstøtte venstre 1 2 CR Stik benstøtte med ledning komplet 1 3 SR C-skinne beslag 2 Servicemanual P S 50 av 64 Version 1.0.1/2011

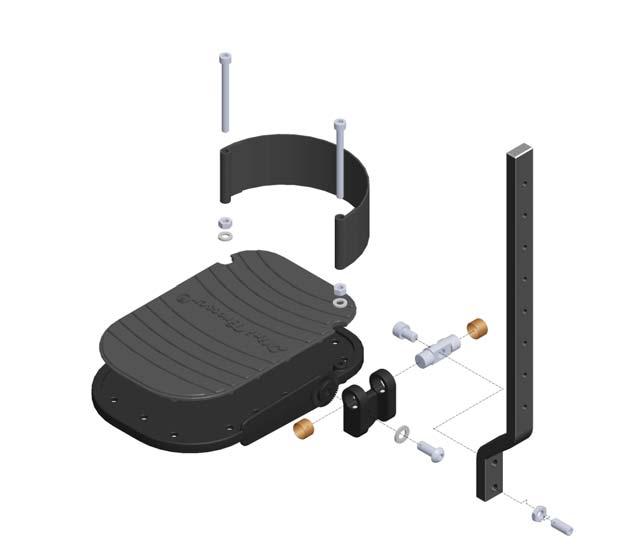

51 Benstøtteunderdel Pos Art. nr. Beskrivning Antal 1 CR-00880N Fodplade højre SB CR-00881N Fodplade venstre SB CR Fodplade højre SB CR Fodplade venstre SB CR Fodplade højre SB CR Fodplade venstre SB CR Fodplade junior / barn højre 1 1 CR Fodplade junior / barn venstre Fodplade aluminium 1 3 CR Hælstrop alu fodplade 1 4 CR Emne vinkling fodplade 1 5 CR Profi l underdel el-benstøtte SB CR Profi l underdel el-benstøtte SB CR Profi l underdel el-benstøtte SB CR Måtte alufodplade 1 Servicemanual P S 51 av 64 Version 1.0.1/2011

52 Lägpute Pos Art. nr. Beskrivning Antal 1 CR-00876N Lægpude højre komplet SB CR-00877N Lægpude venstre komplet SB CR Lægpude højre komplet SB CR Lægpude venstre komplet SB Arm lægpude benstøtte, højre SB Arm lægpude benstøtte, venstre SB Arm lægpude benstøtte, højre SB Arm lægpude benstøtte, venstre SB50+ 1 Servicemanual P S 52 av 64 Version 1.0.1/2011

53 Hel fotplatta, vuxen, el Pos Art. nr. Beskrivning Antal 1 CR Fodbræt t/ voksen (ud-ind/op-ned) 1 2 CR Torsionsled komplet voksen, højre 1 3 CR Torsionsled komplet voksen, venstre 1 4 CR Lægpude II komplet, højre 1 5 CR Lægpude II komplet, venstre Centerfodplade alluminium Skydeskinne-lægpude 2 8 CR Fodmåtte for fodplade voksen/barn 1 Servicemanual P S 53 av 64 Version 1.0.1/2011

54 Hel fotplatta, barn, el Pos Art. nr. Beskrivning Antal 1 CR Fodbræt t/ barn (ud-ind/op-ned) 1 2 CR Torsionsled komplet barn, højre 1 3 CR Torsionsled komplet barn, venstre 1 4 CR Fodmåtte for fodplade voksen/barn 1 5 CR Lægpude komplet, barn Centerfodplade alluminium 1 Servicemanual P S 54 av 64 Version 1.0.1/2011

55 Hel fotplatta, vuxen manuell 5 D E F A B C Pos Art. nr. Beskrivning Antal 1 C Fodbræt, manuel indstillelig, voksen 1 2 CR Fodplade inkl. måtte samt pos A-F Centerfodplade aluminium 1 4 CR Måtte til Centerfodplade aluminium 1 5 CR Torsionsled rund 2 Servicemanual P S 55 av 64 Version 1.0.1/2011

56 Hel fotplatta, Junior manuell Pos Art. nr. Beskrivning Antal 1 C Fodbræt, manuel indstillelig, junior 1 2 Cr Fodplade inkl. måtte Centerfodplade aluminium 1 4 CR Måtte til Centerfodplade aluminium 1 5 CR Torsionsled rund 2 Servicemanual P S 56 av 64 Version 1.0.1/2011

57 Bortsvängbar joystickhållare (vuxen) 1 2 Pos Art. nr. Beskrivning Antal 1 C2-0070N Sving væk joysticksholder, højre, voksen 1 1 C2-0071N Sving væk joysticksholder, venstre, voksen 1 2 CR Justerbeslag 2, voksen komplet 1 Servicemanual P S 57 av 64 Version 1.0.1/2011

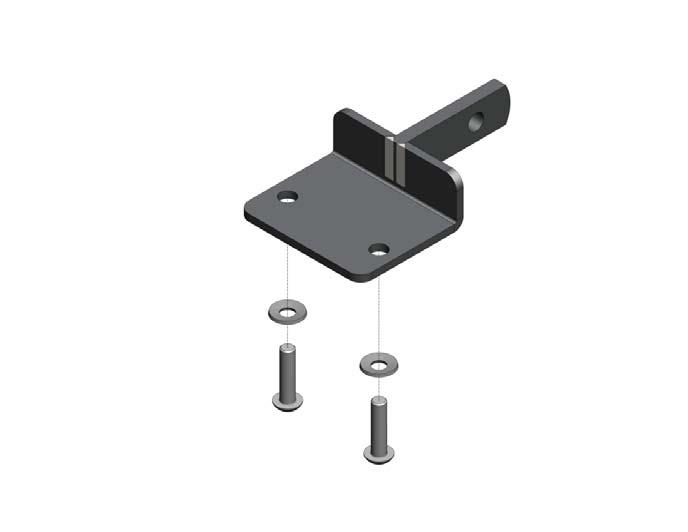

58 Joystikbeslag, R-net joystick 1 Pos Art. nr. Beskrivning Antal 1 CR Joystickbeslag for R-net joystick 1 Servicemanual P S 58 av 64 Version 1.0.1/2011

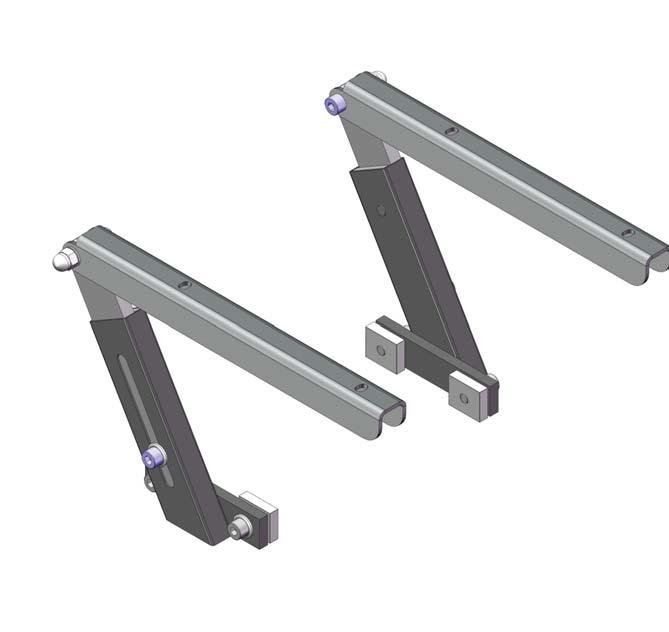

59 Armstöt lav vuxen - höjd justerbara 2 1 Pos Art. nr. Beskrivning Antal 1 SR Armlænsholder lav, venstre, voksen 1 1 SR Armlænsholder lav, højre, voksen 1 Servicemanual P S 59 av 64 Version 1.0.1/2011

60 Armstöt hög vuxen - höjd justerbara 2 1 Pos Art. nr. Beskrivning Antal 1 SR Armlænsholder høj, venstre voksen 1 1 SR Armlænsholder høj, højre voksen 1 Servicemanual P S 60 av 64 Version 1.0.1/2011

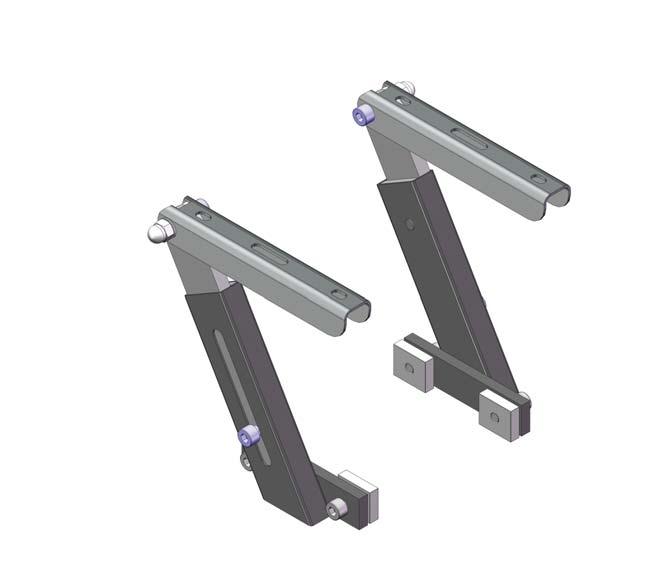

61 Armstöt junior - höjd justerbara 2 1 Pos Art. nr. Beskrivning Antal 1 SR Armlænsholder, venstre junior 1 1 SR Armlænsholder, højre junior 1 Servicemanual P S 61 av 64 Version 1.0.1/2011

62 Tekniska data MC Spider Allmän information: Hjulstorlek: Dra hjul: den största Svänghjul: de minsta Total längd utan benstöd Total bredd Vikt inkl. säte (45 cm) Vikt utan säte Däcktryck mitthjul Max. hastighet Fri höjd Med trafi k hållare Kantforcering Vänddiameter Motor Max. personvikt standard Fjädring Lutning med max. personvikt (130 kg) Möjlighet för extra tillbehör Standardfärg Klassifi cering Ø230 mm / luft Ø350 mm / massiv 99 cm 65 cm 165 kg 142 kg 3,5 bar 10 km/tim 7,8 cm 3,8 cm 6 cm 129 cm Två motorer med centraldrev 130 kg Ja 8 = 14% Ja Svart Klass B Batterier: Batterier 2 x 12 V / 55 Ah Batterimått 22,8 x 13,7 x 20,7 cm Batterivikt 2 x 17,5 kg Laddningstid Minst 8 timmar Laddare 24V DC 10 amp Körsträcka 28 km (*) Elektronik 70 A Dynamic Säten (Spinalus): Sätesbredd Sätesdjup Sätesrygghöjd Höjd golv till sätesframkant med sänkt underrede och sätet i lägsta position. Höjd golv till sätesframkant med höjt underrede och sätet i lägsta position 35, 40, 45 cm cm 36, 48, 56, cm 380 mm 420 mm Servicemanual P S 62 av 64 Version 1.0.1/2011

63 MC Spider Höjd golv till sätesframkant med höjt 740 mm underrede och sätet i högsta position. Tilt fram - sätet i lägsta position 5 (**) Tilt bak - sätet i lägsta position 0 Tilt fram - sätet i högsta position 5 (**) Tilt bak - sätet i högsta position 22 (***) Lampor: Blinkers / Ljus Extra tillbehör (*) Körsträckan varierar beroende på temperatur, vind, terräng, däcktryck och brukarvikt. Servicemanual P S 63 av 64 Version 1.0.1/2011
