1 Guide till nivåmätning Nivåbroschyr 2006 nivå million in one s

2 Tillförlitlig nivåmätning Den är tillförlitlig. Det är vad kunderna säger om Siemens Milltronics teknologi, som är installerad i hundratusentals applikationer för industriella processer runt om i världen. Siemens Milltronics är det globala centret för nivåmätning inom Siemens Processinstrumentering. Du kan lita på våra instruments höga prestanda. Instrumenten tillhandahåller kostnadseffektiv kontinuerlig nivåmätning, nivåpunkts- och gränsskiktsbestämning i ett stort antal applikationer, t.ex. vatten- och avloppsapplikationer, kemiska, petrokemiska och farmaceutiska applikationer, gruvdrifts-, cement-, stenmaterial- och bulkvätskeapplikationer. Den här guiden ger en översikt över nivåmätare, så att du lättare kan välja den utrustning och de lösningar som bäst tillgodoser dina behov. Innehåll Sid Elektromekaniska nivåvakter 4 Kapacitiva nivåvakter 5 Kapacitiv nivåmätning 6 7 Radarnivåmätning 8 9 Ultraljudsnivåmätare Basnivåmätare med ultraljud 12 Hydrostatisk nivåmätning 13 Kommunikationslösningar Om du vill ha den senaste produktinformationen eller kontakt med en representant är du välkommen att besöka vår webbplats på Million in one million in one Signalbehandling med erfarenheter från fältet Siemens nivåmätare bygger på omfattande erfarenheter från fältet. Siemens Milltronics har utvecklat signalbehandlingstekniken för nivåmätare utifrån erfarenheter från en miljon instrument i industriapplikationer. Genom denna erfarenhet förstår vi vikten av tillförlitlighet, och vi vet vad som krävs för att tillverka ett tillförlitligt och exakt nivåinstrument för krävande applikationer. Det var därför våra ingenjörer uppfann Sonic Intelligence och automatisk bortsortering av falska ekon, och det är därför dessa instrument har så många patenterade lösningar. Med Siemens Milltronics får du erfarenheten från en miljon applikationer samlad i ett enda instrument. Sonic Intelligence Vår patenterade Sonic Intelligence signalbehandlingsteknik utvecklades med hjälp av kunskap som våra fältserviceingenjörer erhållit genom data från tankar och bassänger i riktiga applikationer. Siemens Milltronics nivåmätare erbjuder den unika fördelen med denna teknik. Sonic Intelligence skiljer på riktiga ekon från materialet och falska ekon från hinder eller elektriskt brus. Den sofistikerade programvaran uppdateras kontinuerligt och understöds av fältdata som har erhållits från mer än ultraljuds- och radarnivåapplikationer. Denna djupa kunskap och erfarenhet har byggts in i programvarans avancerade algoritmer för att ge intelligent bearbetning av eko-profiler. Resultatet är repeterbara, snabba och tillförlitliga mätningar som du aldrig behöver tvivla på. 2 Sonic Intelligence är ett registrerat varumärke som tillhör Siemens Milltronics Process Instruments Inc. Denna publikation är endast till för vägledning. Tillgängliga modeller och produktspecifikationer kan ändras utan föregående avisering. Detaljerade specifikationer och en fullständig lista över godkännanden (egensäkerhet, explosionssäkerhet, gnistsäkerhet, Ex områden och sanitärt utförande) finns på Siemens Milltronics Process Instruments Inc

3 Probe Probe LR 2-tråds 5,8 Ghz radartransmitter för nivå-/volymövervakning av vätskor och slurry i lagrings- och processkärl Probe LU 2-tråds ultraljudstransmitter för nivå-/volym-/flödesövervakning av vätskor i lagringskärl, enkla processkärl och öppna kanaler. Mätområde 20 m 6 m eller 12 m Processtemperatur Process tryck 40 C till 80 C 40 C till 85 C Upp till 3 bar Omgivningstryck, atmosfäriskt tryck NYHET Probe 2-tråds ultraljuds- och radarnivåtransmittrar Probe LU och Probe LR sätter den nya standarden för kontinuerlig ultraljuds- och radarnivåmätning. Med dessa transmittrar får du överlägsen tillförlitlighet för nivå-, volym- och flödesapplikationer inom vatten- och avlopps-, livsmedels-, kemikalie- och petroleumindustrin. Viktiga egenskaper Stort signalbrusförhållande, jämförbart med 4-trådsmatade instrument Sonic Intelligence Automatisk bortsortering av falska ekon Nivå- och volymmätning 5,8 GHz Infraröd egensäker handprogrammerare Patenterad, skärmad och hermetiskt kapslad polypropylenantenn-/processanslutning 100 mm skärm är standard Vridbart huvud för enkel anslutning 250 mm skärm Stort signalbrusförhållande, jämförbart med 4-trådsmatade instrument Sonic Intelligence Automatisk bortsortering av falska ekon Nivå- och volymmätning 5,8 GHz Infraröd egensäker handprogrammerare Patenterad, skärmad och hermetiskt kapslad polypropylenantenn-/processanslutning 100 mm skärm är standard Vridbart huvud för enkel anslutning Probe är den prisbelönta Milltronics The Probe tagen till en högre nivå med innovativ konstruktion av givare och antenn, kommunikationsmöjligheter och nitton patent. Resultatet är större noggrannhet och tillförlitlighet för dina kontinuerliga nivåmätningsapplikationer. Utgång Kommunikation Spänningsförsörjning 4 20 ma Egensäker HART PROFIBUS PA SIMATIC PDM för fjärrkonfigurering och -diagnostik 4-20 ma, 24 V DC nominellt med max. 550 Ohm, 30 V DC maximalt 4 20 ma Egensäker HART PROFIBUS PA SIMATIC PDM för fjärrkonfigurering och -diagnostik HART: nominellt 24 V DC med max. 550 Ohm, 30 V DC maximalt, 4 20 ma. PROFIBUS: försörjning via buss enligt IEC ; 12, 13, 15 eller 20mA beroende på programmering (Generellt utförande eller egensäker version) Godkännanden CE, CSA US/C, FM, ATEX, Industry Canada, FCC, R&TTE CE, CSA US/C, FM, ATEX, Lloyd s skeppsregister, ABS 3 HART är ett registrerat varumärke som tillhör HART Communication Foundation. SIMATIC och är registrerade varumärken som tillhör Siemens AG. Milltronics och The Probe är registrerade varumärken som tillhör Siemens Milltronics Process Instruments Inc.

4 Elektromekaniska nivåvakter Elektromekaniska vakter är roterande eller vibrerande punktnivåbrytare som ger en kostnadseffektiv lösning i applikationer för pulver, granulater och andra torrsubstanser. Pointek LPS 200 Elektromekanisk nivåvakt med roterande paddel för nivådetektering av pulver och korniga substanser med densitet ned till 35 g/l. Pointek LVS 200 Elektromekanisk vibrationsnivåvakt för nivådetektering av pulver och korniga substanser med densitet ned till 20 g/l. Vippbrytare Elektromekanisk vippbrytare för nivådetektering, plugg- detektering, bandspårning och matningsförlustdetektering på transportband. Mätområde 10 m 4 m Bryter vid ca ±17 C från vertikalplanet Processtemperatur 20 C till 80 C 20 C till 220 C HT-version 40 C till 150 C Låg temperatur: 40 C till 90 C Hög temperatur: 40 C till 150 C Processtryck* Upp till 0,5 bar Upp till 10 bar Upp till 10 bar Ej tillämpligt Viktiga egenskaper Hög- eller lågnivålarm Densitet ned till 100 g/l standard Ledad paddel för densitet ned till 35 g/l Omkopplingsbar strömförsörjning Vridbart hölje Unik friktionskopplingsmekanik Processanslutning 1 1/4" NPT eller BSP Kompakta, förlängda modeller och kabelförlängning upp till 10 m Högtemperaturversion Högtrycksversion Hög- eller lågnivålarm Kompakt konstruktion Topp-, sido-, vinkelmontering Vridbart hölje Självrengörande gaffel Förlängd modell upp till 4 m Gränsskiktsmodell (fasta material i vätskor) Separat elektronik option med förlängd rörversion Hög- eller lågnivålarm Rostfritt stål 304 Helt inkapslad kvicksilverbrytare Enkel installation och drift Tillval för givare: Plana och korsade paddlar Förslitningsskydd Flottör Utgång Mikrobrytare 5 A vid 250 V AC, induktionsfri SPDT-relä 8 A vid 250 V AC, induktionsfri Enkel NC-kontakt 5 ohm max., 2 A vid 24 V DC Kommunikation Spänningsförsörjning Via bygel valbart 115 V AC, ±15%, 50/60 Hz, 4 VA 230 V AC, ±15%, 50 Hz, 6 VA 24 V DC, ±15%, 2,5 W 19 till 230 V AC, +10%, 50/60 Hz, 8 VA 19 till 55 V DC, +10%, 1,5 W 30 V DC (max.) 4 Godkännanden CE, CSA, FM, ATEX (dammgodkännande) CE, CSA, FM, ATEX (dammgodkännande) CE, marknadsförs ej på den svenska marknaden * Nominellt tryck anges i bar relativt

5 Kapacitiva nivåvakter (frekvensskift) Pointek CLS 100 Kompakt 2-tråds kapacitiv vakt för nivådetektering i trånga utrymmen, gränsskikt, fasta material, vätskor, slurry och skum. Pointek CLS 200 Mångsidig kapacitiv nivåvakt med hög kemisk resistens, idealisk för nivådetektering av gränsskikt, fasta material, vätskor, slurry och skum, och för enkel pumpstyrning. Pointek CLS 300 Kapacitiv nivåvakt för detektering av gränsskikt, fasta material, vätskor, slurry och trögflytande material under krävande förhållanden med lågt/högt tryck, höga temperaturer och korrosiva och nötande material. Pointek CLS 500 Kapacitiv momentannivåvakt för detektering av gränsskikt, fasta material, vätskor, slurry och trögflytande material under kritiska förhållanden med extrem temperatur och extremt tryck. 100 mm Stav: 5,5 m Kabel: upp till 35 m Stav: 1 m Kabel: 25 m Stav: 1 m 40 C till 100 C 40 C till 125 C 40 C till 200 C 40 C till 200 C 40 C till 400 C HT-version Upp till 400 C HT-version Upp till 10 bar Upp till 25 bar Upp till 10 bar kabelversion Upp till 35 bar Upp till 50 bar Upp till 525 bar HP-version Inverterad frekvensskift Känslighetsjustering Egensäkerhet Dammantändningssäker Utföranden för icke-farliga områden SensGuard för slitande applikationer PPS- eller PVDF-givare IP 68 Invererad frekvensskift Nivådetektering oberoende av tankvägg/rör Hög/låg förstärkningsomkopplare Lämplig för Ex-miljö Flera utgångar Fritt inställbar hysteres Styvt, kabel- och sanitärt utförande SensGuard för slitande applikationer Värmeisolator Utföranden för icke-farliga områden IP 68 Patenterad aktiv skärmteknik Universell transmitter Flera utgångar 5 DIP-omkopplare för individuella inställningar, t.ex. felsäker, hög/låg Förlängningar upp till 25 m Värmeisolator Hög temperatur (HT-version) Patenterad aktiv skärm-teknik Integrerad lokal display 2-tråds strömslinga Tryckknappskalibrering Omfattande diagnostikfunktion Enpunktskalibrering i % Hög temperatur (HT-version) Högt tryck (HP-version) 4-20/20-4 ma 2-tråds strömslinga Halvledar- eller reläbrytare Reläutgång Analog version: 1 växlanderelä (SPDT) Halvledarbrytare Digital version: Halvledarbrytare Relä eller ma-utgång Analog version: 1 växlanderelä (SPDT) Halvledarbrytare Digital version: Halvledarbrytare Relä eller ma utgång 4-20/20-4 ma 2-tråds strömslinga Halvledarbrytare Digital version: PROFIBUS PA tillval Analog version: 3 lysdiodindikatorer Digital version: PROFIBUS PA tillval Analog version: 3 lysdiodindikatorer HART SIMATIC PDM-kompatibel Standard: V DC Egensäker: V DC Digital version: PROFIBUS PA tillval Analog version: 3 lysdiodindikatorer V AC/dc, 50/60 Hz, 2 VA/2 W max V DC, (30 V DC för IS) vid 3,6 ma 9,5-33 V DC, (30 V DC för IS) vid 22 ma 3,6-22 ma/22-3,6 ma (2-tråds strömslinga) CE, CSA, FM, ATEX Lloyd s Register, ABS, WHG CE, CSA, FM, ATEX, 3A Lloyd s Register, ABS, WHG CE, CSA, FM, ATEX Lloyd s Register, ABS, WHG CE, CSA NRTL/C, FM, ATEX Lloyd s Register, WHG, ABS. Strömsignaler i enlighet med NAMUR NE 43 5 Pointek är ett inregistrerat varumärke som tillhör Siemens Milltronics Process Instruments Inc.

6 Kapacitiv nivåmätning LC 300 Kapacitiv nivåmätare för vätskor och fasta material, högprecisionsapplikationer som livsmedel och drycker, djurmat och bulkgods; idealisk för krävande processer med ånga och damm. LC 500 Kapacitiv nivå- och gränsskiktstransmitter för extrema och kritiska processförhållanden, som olja och "flytande gas", giftiga och aggressiva kemikalier och ångor. PD 500 Kapacitiv 2-trådsvakt för detektering av gränsskikt och produktnärvaro, även under extrema och kritiska processförhållanden, lämplig för användning i alla rörsystem, antingen de är av stål eller inte. Mätområde Stav: 5,0 m Kabel: 25 m Stav: 5,5 m Kabel: 35 m Bygglängd: 55 mm Processtemperatur 40 C till 200 C 40 C till 200 C Upp till 400 C Ned till 200 C 40 C till 200 C Upp till 400 C Ned till 200 C Processtryck* Upp till 35 bar Upp till 200 bar Upp till 525 bar Upp till 50 bar Upp till 200 bar Viktiga egenskaper Tryckknappskalibrering Patenterad aktiv skärmteknik Integrerad lokal display För detekteringslarm Pumpstyrning Patenterad aktiv skärmteknik Tryckknappskalibrering Enpunktskalibrering Integrerad lokal display Omfattande diagnostikfunktion Hög temperatur Högt tryck Sanitärt utförande Kundanpassad applikationsutformning Processanslutnings- och givaralternativ Kundanpassade material Fläns- och sandwichmontering i enlighet med ANSI- och DIN-standarder Integrerad lokal display Omfattande diagnostikfunktion Processanslutning i rostfritt stål AISI 316L Processanslutningar: Kolstål C35 Utgång 4-20/20-4 ma 2-tråds strömslinga 4-20/20-4 ma 2-tråds strömslinga Halvledarbrytare 4/20 ma eller 20/4 ma 4-20/20-4 ma 2-tråds strömslinga Halvledarbrytare Kommunikation HART HART SIMATIC PDM-kompatibel Spänningsförsörjning 9-32 V DC godtycklig polaritet, 2-tråds strömslinga (9 V vid 22 ma) V DC, (30 V DC för IS) vid 3,6 ma, 9,5-33 V DC, (30 V DC för IS) vid 22 ma 3,6 till 22 ma/22 till 3,6 ma (2-tråds strömslinga) V DC, (30 V DC för IS) vid 3,6 ma, 9,5-33 V DC, (30 V DC för IS) vid 22 ma 3,6-22 ma/22 till 3,6 ma (2-tråds strömslinga) Godkännanden CE, CSA NRTL/C, FM, ATEX Lloyd s Register, ABS, Veritas, strömsignaler i enlighet med NAMUR NE 43 CE, CSA NRTL/C, FM, ATEX Lloyd s Register, ABS, 3A, Veritas, strömsignaler i enlighet med NAMUR NE 43 CE, FM/CSA, FM, ATEX Lloyd s Register strömsignaler i enlighet med NAMUR NE 43 6 * Nominellt tryck anges i bar relativt

7 Vår unika inverterade frekvensskiftsmetod med kapacitiv teknik garanterar noggrann, tillförlitlig och repeterbar mätning, även i dammiga, turbulenta och ångiga miljöer, eller i situationer med produktavlagringar. Eftersom även en liten nivåändring skapar en stor frekvensändring ger våra instrument bättre upplösning, och är därför överlägsna konventionella apparater. Med specialfinesser som lutningskänsliga sonder, aktiv skärmteknik och modulära sondalternativ tillgängliga på olika modeller, erbjuder de praktiska lösningar på en mängd olika utmaningar vid mätning av momentannivå, kontinuerlig nivå och gränsskikt. LC 500 sondtyper och konfigurering Sondversion Standard Gränsskikt med lång räckvidd Sanitärt utförande Enkel flänsdel Applikation Allmän nivå-, gränsskikts- eller detekteringsapplikationer Allmänna gränsskikts- eller detekteringsapplikationer Nivå, gränsskikt eller detektering i livsmedelsapplikationer Applikationer som kombinerar höga temperaturer, höga tryck och korrosiva kemikalier > LC 500 Processanslutningstyper Gängad NPT, BSPT, JIS Fläns ANSI, DIN, API Gängad NPT, BSPT, JIS Fläns ANSI, DIN, API Sanitära clampanslutningar Gänga i sanitärt utförande Processtätning Tätning med en packningsring Tätning med en packningsring Tätning med en packningsring Tätning med en packningsring Processanslutningsmaterial Rostfritt stål AISI 316L C22.8N Monel 400 Hastelloy C22* Rostfritt stål AISI 316L Rostfritt stål AISI 316L Rostfritt stål AISI 316L Kolstål C22.8N Mediaberörda delar PFA standard PTFE eller emalj PFA standard PTFE eller emalj PFA standard PTFE eller emalj PFA standard PTFE eller emalj Stavlängd (max) 5,5 m 5,5 m 5,5 m 5,5 m Kabellängd (max) 35 m 35 m Ej tillämpligt Ej tillämpligt * Flänsen är tillverkad av AISI 316L rostfritt stål med en 5 mm svetsad Hastelloy-platta. Hastelloy och C22 är registrerade varumärken som tillhör Haynes International. Monel är ett registrerat varumärke som tillhör Special Metals Corporation. 7

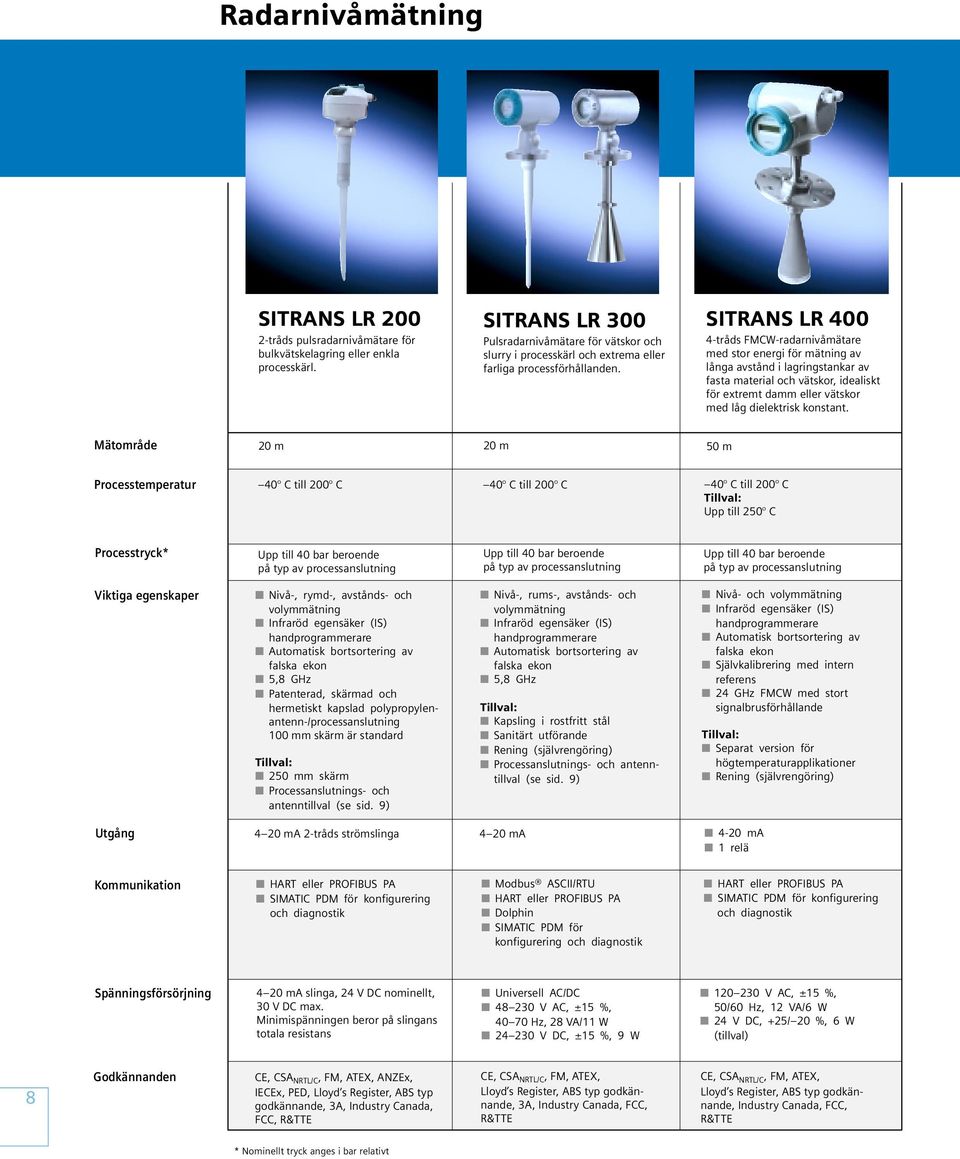

8 Radarnivåmätning LR tråds pulsradarnivåmätare för bulkvätskelagring eller enkla processkärl. LR 300 Pulsradarnivåmätare för vätskor och slurry i processkärl och extrema eller farliga processförhållanden. LR tråds FMCW-radarnivåmätare med stor energi för mätning av långa avstånd i lagringstankar av fasta material och vätskor, idealiskt för extremt damm eller vätskor med låg dielektrisk konstant. Mätområde 20 m 20 m 50 m Processtemperatur 40 C till 200 C 40 C till 200 C 40 C till 200 C Upp till 250 C Processtryck* Upp till 40 bar beroende på typ av processanslutning Upp till 40 bar beroende på typ av processanslutning Upp till 40 bar beroende på typ av processanslutning Viktiga egenskaper Nivå-, rymd-, avstånds- och volymmätning Infraröd egensäker (IS) handprogrammerare Automatisk bortsortering av falska ekon 5,8 GHz Patenterad, skärmad och hermetiskt kapslad polypropylenantenn-/processanslutning 100 mm skärm är standard 250 mm skärm Processanslutnings- och antenntillval (se sid. 9) Nivå-, rums-, avstånds- och volymmätning Infraröd egensäker (IS) handprogrammerare Automatisk bortsortering av falska ekon 5,8 GHz Kapsling i rostfritt stål Sanitärt utförande Rening (självrengöring) Processanslutnings- och antenntillval (se sid. 9) Nivå- och volymmätning Infraröd egensäker (IS) handprogrammerare Automatisk bortsortering av falska ekon Självkalibrering med intern referens 24 GHz FMCW med stort signalbrusförhållande Separat version för högtemperaturapplikationer Rening (självrengöring) Utgång 4 20 ma 2-tråds strömslinga 4 20 ma 4-20 ma 1 relä Kommunikation HART eller PROFIBUS PA SIMATIC PDM för konfigurering och diagnostik Modbus ASCII/RTU HART eller PROFIBUS PA Dolphin SIMATIC PDM för konfigurering och diagnostik HART eller PROFIBUS PA SIMATIC PDM för konfigurering och diagnostik Spänningsförsörjning 4 20 ma slinga, 24 V DC nominellt, 30 V DC max. Minimispänningen beror på slingans totala resistans Universell AC/DC V AC, ±15 %, Hz, 28 VA/11 W V DC, ±15 %, 9 W V AC, ±15 %, 50/60 Hz, 12 VA/6 W 24 V DC, +25/ 20 %, 6 W (tillval) 8 Godkännanden CE, CSA NRTL/C, FM, ATEX, ANZEx, IECEx, PED, Lloyd s Register, ABS typ godkännande, 3A, Industry Canada, FCC, R&TTE CE, CSA NRTL/C, FM, ATEX, Lloyd s Register, ABS typ godkännande, 3A, Industry Canada, FCC, R&TTE CE, CSA NRTL/C, FM, ATEX, Lloyd s Register, ABS typ godkännande, Industry Canada, FCC, R&TTE * Nominellt tryck anges i bar relativt

9 Radar: sofistikerade puls- och kontinuerliga frekvensmodulerade radartekniker, FMCW (Frequency Modulated Continuous Wave) ger tillförlitlig kontinuerlig nivåmätning för applikationer vid små och stora mätområden, även under krävande processförhållanden med t.ex. extrem temperatur, extremt tryck, aggressiva kemikalier, omrörning, turbulens, inkrustering och extremt damm. LR 200 och LR 300 radarantennkonfigureringar > LR 200 > LR 300 Antennversion Vågledare för medier med låg dielektrisitetskonstant Processanslutningar Plan fläns med stav och integrerad processtätning Nominella rörstorlekar 50, 80, 100, 150 mm Skärmad stav eliminerar interferens från rörstos 2" gänga NPT, BSP, G Plan fläns nominella rörstorlekar 80, 100 mm Sanitär stav (i ett stycke) för livsmedelsoch läkemedelsapplikationer Sanitär tri-clamp 2", 3", 4" Horn (3, 4", 6", 8" storlekar) för hög temperaturisolering, hög rörstos (3 och 4 för dämprör) Plana flänsar ANSI, DIN, JIS Plana flänsar ANSI, DIN, JIS Mediaberörda delar PTFE FKM O-ring PTFE 316 rostfritt stål UHMW-PE eller PTFE FKM O-ring PTFE 316 rostfritt stål FKM O-ring PTFE 316 rostfritt stål Instickslängd (max.) Förlängningar/ tillval 41 cm Variabelt 41 cm Variabelt med förlängning 50 eller 100 mm PTFE eller UHMW-PE 100, 150, 200 eller 250 mm standardskärmlängd, eller längre på begäran Ej tillämpligt Skjutbara vågledare för rötkammarapplikationer Rengöring Variabel upp till 3 m Två sektioner (max.) kan anslutas till varandra * Maximalt tryck 0,5 bar vid 60 C. Alternativa material finns på begäran genom specialorder, kontakta Siemens Process Instrumentation. 9

10 Nivåmätning med ultraljud MultiRanger 100/200 Mångsidig, korta till medellånga ultraljudsnivåmätningar, enkla eller multitanknivåövervakning/ -reglering för de flesta applikationer. LU** Ultraljudsnivåmätaren med stort mätområde för vätskor och fasta material. LU 01: en mätpunkt LU 02: två mätpunkter LU 10: 10 mätpunkter HydroRanger 200 Ultraljudsnivåpumpstyrning för upp till sex pumpar, differentiell styrning och som flödesmätare för öppna kanaler. LUC 500 Komplett ultraljudsnivåmätare för övervakning och styrning av vattendistribution- och avloppsvattensystem, med energibesparande algoritmer. Mätområde Processtemperatur Processtryck* 15 m givare materialberoende 60 m givare materialberoende 15 m givare materialberoende 15 m givare materialberoende Viktiga egenskaper 100-versionen: Enkel pumpstyrning 200-versionen: Utökad pumpstyrning Differentialstyrning Flödesmätning i öppna kanaler Volymberäkning 1 ma ingång Båda versionerna: En eller två mätpunkter AC eller DC Digital ingång för översvämningssignal från en nivåvakt (t.ex. Pointek CLS 200) Två diskreta ingångar Vägg- eller panelmontering Hög-/lågnivålarm Mätning i flera punkter: 2 (LU 02) 10 (LU 10) Skillnads- eller genomsnittsmätning Volymomvandling Prioritetsskanning (LU 10) Programmerbar med handprogrammerare eller PC Tillval (LU 10): LU AO analog utgångsmodul LU SAM satellitlarmmodul En eller två mätpunkter Fast och alternerande pumpstyrning Gångtid efter nyttjandeförhållande Styr upp till 6 pumpar Rensgallerstyrning Övervakning av in- och utströmning Flödesmätning i öppna kanaler Fjärrinsamlingsövervakning Styrning av provtagare Volymberäkning Reduktion av väggavlagringar och fettränder Alarmingång t.ex. för översvämningssignal 1 ma ingång Två diskreta ingångar AC eller DC Vägg- eller panelmontering Fasta och alternerande pumpstyrning Gångtid efter nyttjandeförhållande Tidstyrning Rensgallerstyrning Övervakning av in- och utströmning Fjärrinsamlingsövervakning Styrning av provtagare Flödesmätning i öppna kanaler RTU och datalogger Volymberäkning Separata ingångar för pumpförregling/pumplarm Kombinerad bräddflödes- (CSO) registrering VS 100 hastighetsgivare Vägg-, rack, eller panelmontering Utgång 3 reläer standard 6 reläer (tillval) Två 4 20 ma utgångar (isolerade) 4 reläer (LU 01, LU 02) Upp till 40 reläer (LU 10) 4-20 ma (isolerat) 6 reläer standard Två 4 20 ma utgångar (isolerade) 5 reläer, 4-20 ma 10 Kommunikation Spänningsförsörjning Godkännanden Inbyggd Modbus RTU eller ASCII via RS-485 Kompatibel med SIMATIC PDM via Modbus RTU Dolphin Plus SmartLinx (se sid. 14) PROFIBUS DP Allen-Bradley RIO DeviceNet AC-version: V AC ±15 %, 50/60 Hz, 36VA/17W DC-version: V DC 20W CE, CSA NRTL/C, UL Listed, FM, Loyd s skeppsregister, ABS Dolphin RS-232/RS-485 (LU 01, LU 02) Dolphin via infrarött (LU 10) SmartLinx (se sid. 14) PROFIBUS DP Allen-Bradley RIO DeviceNet LU 01, LU 02 AC-version: 100/115/200/230 V AC eller DC-version: 18 till 30 V DC, 25 W LU10: 100/115/200/230 V AC CE, CSA NRTL/C, FM Lloyd s skeppsregister, ABS Inbyggd Modbus RTU/ASCII via RS-485 Kompatibel med SIMATIC PDM via Modbus RTU Dolphin Plus SmartLinx PROFIBUS DP Allen-Bradley RIO DeviceNet AC-version: V AC ±15 %, 50/60 Hz, 36 VA/17 W DC-version: V DC 20 W CE, CSA NRTL/C, UL Listed, FM, Lloyd s skeppsregister, ABS, MCERTS Telemetrisk möjlighet med Modbus RTU/ASCII via RS-232 Dolphin Plus SmartLinx PROFIBUS DP Allen-Bradley RIO DeviceNet AC-version: V AC ±15 %, 50/60 Hz, 36 VA/17 W DC-version: V DC 20 W CE, CSA NRTL/C, UL Listed Allen-Bradley är ett registrerat varumärke som tillhör Rockwell Automation. DeviceNet är ett registrerat varumärke som tillhör Open DeviceNet Vendor Association (ODVA) EnviroRanger, SmartLinx och MultiRanger är registrerade varumärken som tillhör Siemens Milltronics Process Instruments Inc. **Finns också som Milltronics AiRanger med liknande tekniska data

11 OCM Ill Ultraljudsmätare är det kostnadseffektiva valet för övervakning och styrning i applikationer med små eller stora mätområden för vätskor, slurry och fasta material inom en mängd olika branscher. Beröringsfri teknik har fördelen att underhållsbehovet blir litet. Siemens Milltronics är världsledande inom nivåmätning med ultraljud, med många modeller och omfattande erfarenhet från många olika applikationer. Ultraljudsflödesmätare med hög precision i öppna kanaler 3 m Övervakning av in- och utströmning Styrning av provtagare Fjärrövervakning Datalogger Fjärranslutning via modem VS 100 hastighetsgivare Max. mätområde Min. mätområde Echomax givare Vätskor Vätskor och fasta material Fasta material Aggressiva kemikalier Standard Hög temperatur Hög temperatur XRS-5 XPS-10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12 XLT-30 XLT-60 ST-H 8 m 10 m 15 m 30 m 40 m 8 m 12 m 30 m 60 m 10 m 0,3 m 0,3 m 0,3 m 0,6 m 0,9 m 0,6 m 0,6 m 0,9 m 1,8 m 0,3 m Max. temp 65 C 95 C 95 C 95 C 95 C 145 C 145 C 150 C 150 C 73 C Min. temp. 20 C 40 C 40 C 40 C 40 C 40 C 40 C 40 C 40 C 40 C Typiska applikationer Pumpbrunnar Öppna kanaler Dammiga fasta materia Slurry Djupa pumpschakt Pellets Pulver Fasta Fasta material material Pulver Pellets Fasta material Varma syror Slurry Livsmedel Varma syror Slagg Slurry Kol bunkers Slagg Kol bunkers Kemikalielagring Vätsketankar Frekvens 44 khz 44 khz 44 khz 30 khz 22 khz 44 khz 44 khz 22 khz 13 khz 44 khz Spridningsvinkel 3dB reläer, 4 20 ma Anslutningsdimension 1" BSP/NPT 1" BSP/NPT 1" BSP/NPT 1,5" universalgänga (BSP/NPT) 1,5" universalgänga (BSP/NPT) 1" BSP/NPT 1" BSP/NPT 1" NPT 1" NPT 1" & 2" NPT Via RS-232 Flödesrapport, programvara Kapsling PVDF-sam polymer CSM PTFE-beklädd fläns PVDF Skumbeklädd PTFEbeklädd fläns PVDF Skumbeklädd PTFEbeklädd fläns PVDF Skumbeklädd PTFEbeklädd fläns PVDF PVDF Skumbeklädd PTFEbeklädd fläns Sanitär version PVDF PTFEbeklädd fläns Aluminium 304 rostfritt stål Polyester Silikon Aluminium 304 rostfritt stål Polyester Silikon ETFE Kompatibel med: LU 100/115/200/230 V AC, ±15 %, 50/60 Hz, 15 VA och/eller 9 30 V DC 8W CE, CSA NRTL/C, FM, MCERTS LUC500 HydroRanger 200 MultiRanger 100/200 OCM III Alla Siemens Milltronics givare har ett eller flera av följande godkännanden: CE, CSA, FM, ATEX, SAA, ABS, och Lloyd s skeppsregister. Detaljerade specifikationer och en fullständig lista över godkännanden (egensäkerhet, explosionssäkerhet, farliga områden och sanitärt utförande) finns på Echomax är ett registrerat varumärke som tillhör Siemens Milltronics Process Instruments Inc. 11

12 Enkel nivåmätning med ultraljud Siemens Milltronics enkla nivåmätare med ultraljud är det rätta valet när du behöver tillförlitliga, noggranna och kostnadseffektiva nivåmätningar. Probe Integrerad ultraljudsnivåmätare för korta mätområden, idealisk för vätskor och slurry i öppna eller slutna tankar. Pointek ULS 200 Beröringsfri ultraljudsnivåvakt med två nivåpunkter för detektering av bulkgods, vätskor, och slurry, idealisk för klibbiga material. Enkel pumpstyrning. Mätområde 5m Vätskor: 5 m Fastamaterial: 3 m Processtemperatur 40 C till 60 C 40 C till 60 C 20 C till 60 C för ATEX-modell eller vid montering i metall Processtryck* 0,5 bar 0,5 bar Viktiga egenskaper Inbyggd temperaturkompensering Enkel programmering via två knappar PVDF-sampolymer- eller ETFE-givare Inbyggd temperaturkompensering Två skilda nivåpunkter (hög nivå/låg nivå) Enkel programmering via två knappar Flänsadapter Sanitärt utförande Utgång 1 relä, 4 20 ma (3-tråds) 4 20 ma (2-tråds) AC-version: 2 växlande (SPDT) reläkontakter (5 A vid 250 V AC) DC-version: 2 växlande (SPDT) relä kontakter (48 V DC) eller transistor (2 brytande) 100 ma vid 48 V DC) Kommunication Spänningsförsörjning 3-trådsversionen: V DC, 0,2 A max. 2-trådsversionen: V DC, 0,1 A max. AC-version: V AC, 15 %, 50/60 Hz, 12 VA/5 W max DC-version: V DC, 3W 12 Godkännanden CE, CSA NRTL/C, FM CE, CSA NRTL/C, FM, 3A, CSA/FM, ATEX

13 Hydrostatisk nivå Mätning av hydrostatisk nivå är prisvärd för direkt montering eller montering med skiljemembran på tankar och processkärl. Dessa instrument kan hantera extrema kemiska och mekaniska laster, och även elektromagnetisk interferens. De används frekvent inom den kemiska och petrokemiska industrin. P MPS Övervakning av hydrostatisk nivå, för direkt montering i tankar eller bassänger. P DSIII Övervakning av hydrostatisk nivå, för montering med skiljemembran på öppna eller slutna tankar med korrosiva eller icke-korrosiva vätskor. Mätområde Från 0 2 m H 2 O till 0 20 m H 2 O 8, mbar och 160 bar Processtemperatur 10 C till 80 C 40 C till 100 C Processtryck* Atmosfäriskt tryck 32 till 160 bar Viktiga egenskaper Kompakt givare i rostfritt stål Enkel installation Egensäker (IS) Specifika mätområden; 0 1 m H 2 O till m H 2 O Kabellängd upp till 200 m Med skiljemembran upp till 400 C Självdiagnostik Egensäkerhet Explosionssäker Flamsäker Korrosionsbeständiga membran Processanslutningar och tätningar Utgång 4 20 ma 2-tråds 4 20 ma Kommunikation HART SIMATIC PDM-kompatibel PROFIBUS PA Fieldbus Foundation Spänningsförsörjning V DC Standard: 10,5 45 V DC Egensäker: 10,5 30 V DC Godkännanden CE, ATEX CE, ATEX, FM/CSA 13 *Nominellt tryck anges i bar relativt

14 Kommunikationslösningar SIMATIC PDM programvara IMATIC PDM (Process Device Manager) är ett Stillverkaroberoende programverktyg för drift, konfigurering, parametrering, underhåll och diagnostik av intelligenta fältinstrument. Baserat på EDD-standarden, det kan användas oberoende av ett specifikt automationssystem via en PC eller programmeringsenhet eller som en integrerad del av SIMATIC PCS 7 processautomationsystem. Viktiga funktioner: Inställning och modifiering av parametrar Jämförelse Rimlighetskontroller Datahantering Driftsättningsfunktioner SIMATIC PDM erbjuder kommunikation via HARTprotokoll, PROFIBUS DP, PROFIBUS PA eller andra protokoll. Se för en uppdaterad produktlista. HART ART är ett protokoll för seriell överföring som Hanvänds för att överföra ytterligare parameterdata, så som mätområde, konfigurering till ansluten enhet via 4 20 ma strömslingan. Viktigaste processparametrarna överförs via 4 20 ma slingan. SIMATIC PDM kan använda detta protokoll för kommunikation och konfigurering av ett instrument. Siemens Milltronic erbjuder HART som tillval till många av våra nivåprodukter. SmartLinx Kommunikationskort martlinx möjliggör direkt, digital anslutning Still de vanligaste industriella kommunikationsbussarna med sann plug-and-play-kompatibilitet. Kort finns för PROFIBUS DP, Modbus RTU, Allen Braley I/O, DeviceNet, och Modbus RTU modem. Smart Linx-moduler går snabbt och lätt att installera, och kan installeras när som helst. För användning med LU, AiRanger, MultiRanger, HydroRanger och LUC 500. Fjärrövervakning med Levelwatch.com evelwatch.com gör data från avlägsna platser Ltillgängliga och distribuerar dem för användning i samband med affärsbeslut. Med hjälp av mätutrustning som ultraljuds- och radarnivåmätare, kapacitiva mätare och andra instrument kan avläsning göras på den avlägsna platsen. En Levelwatch.com-enhet kopplar dessa fältdata med hjälp av en fast linje, trådlöst modem eller satellit till en säker webbplats. Systemet övervakar status, spårar trender och skickar larm direkt till berörd personal via telefon, fax, personsökare eller e-post. Larmdetaljer finns tillgängliga online. Levelwatch.com tillhandahåller verktygen för en värdeskapande lagerhanteringstjänst, då leverantörer kan övervaka kundens lagernivåer och kan förutse behovet och optimera leveransscheman. Tillverkare kan också övervaka bulkmaterialnivåer för att säkerställa en kontinuerlig produktion utan panikleveranser. Dolphin Plus olphin Plus är en konfigurationsprogramvara Dför: LU/AirRanger LUC 500 Det hjälper dig att konfigurera, övervaka, ställa in och diagnostisera de flesta Siemens Milltronicsinstrument antingen på avstånd från din PC på skrivbordet eller direktansluten på fältet med en laptop. Du behöver bara ladda programvaran från CD:n så kan du inom några minuter ställa in eller ändra hela parameterkonfigurationer för ett eller flera instrument i Windows -miljö. Efter konfigurationen kan du redigera parametrar, skicka och hämta parameteruppsättningar till och från disken och använda parameteruppsättningar som har sparats från andra instrument. Du kan också arbeta med eko-profiler för fininställning utan att du behöver specialinstrument. Flow Reporter low Reporter, flödesrapport, är ett Windows- konfigurationsprogram och data- Fbaserat extraktor för användning med Milltronics OCM III flödesmätare. Från en fjärrdator kan du: Övervaka och felsöka flödesavläsningar som har samlats in av OCM III Granska och ändra parametrar Ansluta till OCM III antingen direkt eller via modem värddatorn kan befinna sig på godtyckligt avstånd från flödesmätaren Söka efter specifika data med hjälp av relationsdatabasen Uppdatera dataloggade värden från OCM III Granska gamla och aktuella dataloggar i en databasmiljö Exportera översiktsinformation och data till ett kalkylbladsprogram Skriva ut dag- eller månadsrapporter 14 Siemens Milltronics produkter kan anslutas via Modbus-portar, vilket ger åtkomst till viktiga driftsparametrar såsom pumpinställningspunkter samt pump- eller flödessummeringar. Windows är ett registrerat varumärke som tillhör Microsoft Corporation.

15 PROFIBUS kommunikation erbjuder Totally Integrerated Automation (TIA) Siemens erbjuder en rad nivåinstrument för anslutning till PROFIBUS nätverk. PROFIBUS är fältbusstandarden för kompletta produktionsanläggningar inom alla processektorer, vilken hjälper tillverkaren att uppnå driftsfördelar och kostnadseffektivitet. Detta är nätverket med de flesta fördelarna för Totally Integrerated Automation (TIA) som tillhandahåller digital kommunikation mellan automationssystemet och fältinstrument via en enkel, seriell busskabel. Siemens erbjuder en mängd radar- och ultraljudsnivåmätare så väl som inverterad frekvenskapacitansnivåvakter i utföranden med PROFIBUS PA och ultraljudsnivåmätare med PROFIBUS DP-protokoll. SIMATIC PDM SIMATIC PCS 7 Engineering Station with STEP 7, WinCC, and others with SIMATIC PDM ProfiNet S7-400 S7-400 SIMATIC PDM Stand-alone computer with SIMATIC PDM PROFIBUS DP Fieldbus up to 12 Mbit/s DP/PA Link Coupler ET200 M/IS (IM with HART modules) LU MultiRanger/ HydroRanger LUC500 PROFIBUS PA Kbit/s SIMATIC PDM HART SIMATIC PDM HART SIMATIC PDM HART SIMATIC PDM HART POINTEK CLS 200 CLS 300 Probe LU LR 300 LR 200 LR 400 LR 200 LR 300 Probe LU Probe LR LR 400 POINTEK CLS 500 LC 500 PD

16 Certification No Siemens AB Med reservation för ändringar 01/2006 Processinstrumentering Beställningsnr A Upplands Väsby Tfn Fax
