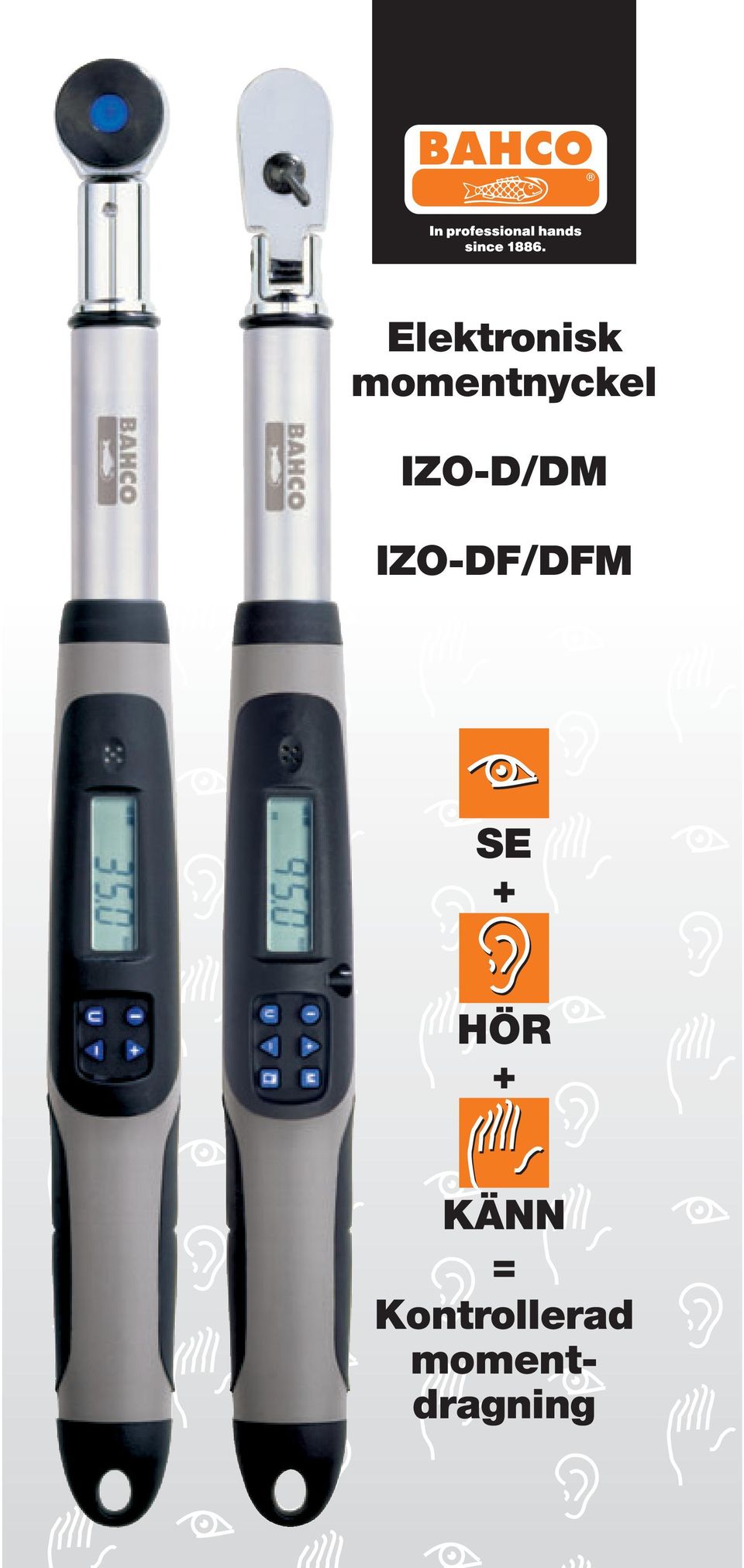

1 Elektronisk momentnyckel IZO-D/DM IZO-DF/DFM SE + HÖR + KÄNN = Kontrollerad momentdragning

2 Mångsidig De nya IZO-D/DF och IZO-DM/DFM momentnycklar från Bahco är konstruerad för att passa de flesta användare inom industrier med höga krav på kvalitet, till exempel bil- och flygindustri samt monteringslinor, där man inte kompromissar med kvalitet. Enkel Den nya IZO-D/DF, DM/DFM momentnyckeln har endast fyra kontrollknappar och är snabb, enkel och bekväm att arbeta med. Ofrivillig omställning är omöjlig. Robust Kvalitet när den är som bäst. Gjord för att vara långlivad, inga rörliga eller förslitbara delar. Kropp av rostfritt stål. Handtag i tvåkomponentsmaterial med praktiskt upphängningshål. Patent pending Prisbelönt design Tolerans Precision Snabbt Batteribyte Produktdesign: Vinnare 2003 Priset red dot för god design och utryck för innovation i form och funktion enligt ett exemplariskt maner har tilldelats: Elektronisk Momentnyckel IZO-D-135 Red dot designpris är ett av de mest prestigefyllda designprisen. Sedan 1955 har expertjurys årligen delat ut priset för utomordentlig design som satt ny standard inom respektive produktkategori. Därför har priset blivit en av de mest värdefulla kvalitetsstämplar en produkt kan få. Momentdragning och mätning. Bahco IZO-D/DF, DM/DFM visar även ett digitalt släpvärde av verkligt uppnått moment. Förprogrammerade värden och momentdragning. För repetition av inställt värde kan det önskade momentet tillsammans med en ± tolerans lätt programmeras, säkrat mot ofrivillig omställning. Detta gör att användaren kan dra moment och kontrollera arbetet inom sina egna specifikationer. När skruvförbandet dragits till rätt moment ger Bahco IZO-D/DF, DM/DFM nyckeln signal som bekräftar att rätt moment har uppnåtts. MAX MOMENT 125 % MAX FÖRINSTÄLLT VÄRDE 100 % TOLERANS + % FÖRINSTÄLLT VÄRDE TOLERANS % *MIN FÖRINSTÄLLT VÄRDE 10 % 0 MOMENT *IZO-DM/DFM-135=5% reaktion OK-område draget moment ±2% Garanterad precision. Bahco IZO-D/DF, DM/DFM uppfyller alla krav på säkerhet, ekonomi, tillförlitlighet och hög hållbarhet, samtidigt som den är lätt att ställa in och lätt att arbeta med. Bahco IZO-D/DF, DM/DFM tar precision på allvar, ± 2 %, ± 1 decimal. 100% 50% 1% Batterierna räcker upp till 100 timmars oavbrutet arbete. Batterierna byts snabbt och enkelt. Inga data försvinner under batteribyte. typ av signal Synbar Hörbar Kännbar. Alla reagerar olika på olika externa signaler. Synbar. Hörbar. Kännbar.

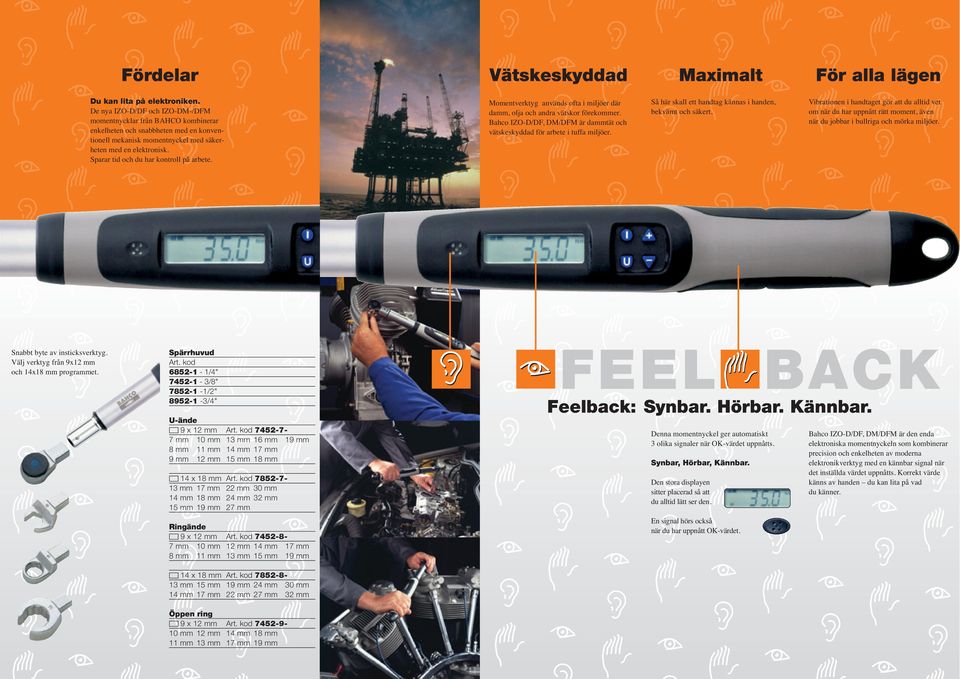

3 Fördelar Vätskeskyddad Maximalt För alla lägen Du kan lita på elektroniken. De nya IZO-D/DF och IZO-DM-/DFM momentnycklar från BAHCO kombinerar enkelheten och snabbheten med en konventionell mekanisk momentnyckel med säkerheten med en elektronisk. Sparar tid och du har kontroll på arbete. Momentverktyg används ofta i miljöer där damm, olja och andra vätskor förekommer. Bahco IZO-D/DF, DM/DFM är dammtät och vätskeskyddad för arbete i tuffa miljöer. Så här skall ett handtag kännas i handen, bekvämt och säkert. Vibrationen i handtaget gör att du alltid vet om när du har uppnått rätt moment, även när du jobbar i bullriga och mörka miljöer. Snabbt byte av insticksverktyg. Välj verktyg från 9x12 mm och 14x18 mm programmet. Spärrhuvud Art. kod /4" /8" /2" /4" FEEL BACK Feelback: Synbar. Hörbar. Kännbar. U-ände 9 x 12 mm Art. kod mm 10 mm 13 mm 16 mm 19 mm 8 mm 11 mm 14 mm 17 mm 9 mm 12 mm 15 mm 18 mm 14 x 18 mm Art. kod mm 17 mm 22 mm 30 mm 14 mm 18 mm 24 mm 32 mm 15 mm 19 mm 27 mm Ringände 9 x 12 mm Art. kod mm 10 mm 12 mm 14 mm 17 mm 8 mm 11 mm 13 mm 15 mm 19 mm 14 x 18 mm Art. kod mm 15 mm 19 mm 24 mm 30 mm 14 mm 17 mm 22 mm 27 mm 32 mm Öppen ring 9 x 12 mm Art. kod mm 12 mm 14 mm 18 mm 11 mm 13 mm 17 mm 19 mm Denna momentnyckel ger automatiskt 3 olika signaler när OK-värdet uppnåtts. Synbar, Hörbar, Kännbar. Den stora displayen sitter placerad så att du alltid lätt ser den. En signal hörs också när du har uppnått OK-värdet. Bahco IZO-D/DF, DM/DFM är den enda elektroniska momentnyckeln som kombinerar precision och enkelheten av moderna elektronikverktyg med en kännbar signal när det inställda värdet uppnåtts. Korrekt värde känns av handen du kan lita på vad du känner.

4 Memory ISO 9000 Dataöverföring IZO-DM/DFM serien har utökade funktioner och finesser för att möta högre standard och ökade krav på säkerhet inom detta område. BAHCO IZO-DM/DFM möjliggör för användaren att dokumentera och analysera sina moment inom kraven för ISO Utskrift via kabel Senare utskrift från minne Möjliggör för användaren att vidare förenkla sitt arbete och att alltid dokumentera data för komplett analys och kontroll. Lagring av data Utskrifter Nedladdning Ett tryck på en tangent är nog för att lagra aktuellt moment. Upp till 1000 värden kan lagras i minnet. IZO-DM/DFM kan bli kopplade direkt till en skrivare för nedladdning, listning i ordning av värden tillsammans med mätenheten. För att se datum och tid för respektive moment måste nyckeln alltid vara kopplad till skrivaren via en kabel. Med alla nycklar följer en kabel och mjukvara till Microsoft Excelmall. Visa lagrade värden från minnet Denna finess möjliggör visning av minnet i nyckeln för snabb kontroll eller verifiering av pågående arbete. Displayen visar snabbt för enkel programmering. Utskrift direkt Utskrift senare + Indikerar medsols (CW) Indikerar motsols (CCW) Exempel på Excelmallar

5 L B L 1 IZO-D/DF Momentnyckeln är tillverkad av rostfritt stål med slagtålig display. Moment kan programmeras i Nm, Lbf.ft, Lbf.in 2 rulltangenter för snabb och enkel hantering Kan ej ofrivilligt omprogrammeras Programerbart värde med +/- tolerans Tolerans +/- 2 %, +/- 1 decimal Snabbt batteribyte Viloläge för att spara batteriet Damm och spolskyddad Varing för låg batterinivå Automatisk 0-kontroll vid påslag Håller data och inställning under batteribyte Arbetstemperatur: 5 C 42 C Förvaringstemperatur: -10 C +50 C IZO-DM/DFM Minneskapacitet upp till 1000 dragna värden Låsfunktion av testvärden Minnesåtergivning av lagrade dragna värden PC mjukvara (Excel) RS 232 interfacekontakt Kalkylering av kompensationsvärde vid användande av förlängare. En momentnyckel är justerad och kalibrerad för att ansätta en känd kraft på handtagets mittpunkt och avståndet L1 från vridverktygets fyrkantknapp. Vid vissa arbeten krävs att en förlängare används. I sådana fall är det nödvändigt att räkna om momentet enligt följande formel: C = L1 x T L1 + B L1= Avståndet mellan vridverktygets fyrkanttapp och handtagets mittpunkt. B = Förlängarens längd. T = Bestämt moment. C = Förändrat moment L1= 335 mm B = 40 mm T = 20 Nm C=? x C = = = C = Nm (18 Nm) L 2 IZO-D IZO-DM IZO-DF IZO-DFM IZO-D IZO-DM IZO-DF IZO-DFM IZO-D IZO-DM IZO-DF IZO-DFM IZO-D IZO-DM IZO-DF IZO-DFM IZO-DR IZO-DRM CE De nya IZO-D/DF och IZO-DM/DFM momentnycklar från Bahco är enligt ISO, DIN, EN och US samt EU standards och är CE-märkta.

6 Sortiment IZO-D/DM Med utbytbart spärrhuvud Artikelkod EAN-kod Spärrhu- Moment Längd Insticks- Infästning g vud, tapp Nm lbf.ft lbf.in mm verktyg mm IZO-D IZO-DM IZO-D IZO-DM IZO-D IZO-DM IZO-D IZO-DM /4" x12 1 3/8" x12 1 1/2" x18 1 1/2" x18 IZO-DF/DFM Med fast spärrhuvud Artikelkod EAN-kod Spärrhu- Moment Längd Infästning g vud, tapp Nm lbf.ft lbf.in mm IZO-DF IZO-DFM IZO-DF IZO-DFM IZO-DF IZO-DFM IZO-DF IZO-DFM /4" Tänder, /8" Tänder, /2" Tänder, /2" Tänder, 10 Med fast spärrhuvud IZO-DR IZO-DRM /4" Tänder, 11,25

7 Bahco Verktyg AB Box 902 SE Enköping Tel: Fax: e-post: MS7053SWE
