1 INSTALLATION BRAND & RISK ENERGI & MILJÖ BYGG & FASTIGHET UPPRÄTTAD AV DATUM PROJEKT NR Dagsljus Anastasiia Koncha Höder 2 rev Dagsljus har bedömts via simulering av dagsljusfaktor, DF, i datorprogrammet IDA ICE 4.8. Dagsljusfaktorn är ett mått på förhållande mellan ljusstyrkan utomhus och inomhus en mulen dag, t.ex. betyder dagsljusfaktor 2,5 % att då belysningsstyrkan är lux utomhus är den 300 lux inomhus. Dagsljusfaktor ska beräknas i en punkt 0,8 m över golv, 1 meter från mörkaste sidovägg och på halva rumsdjupet enligt SS Betygskriterier för dagsljusfaktor för nyproducerade byggnader. Myndighetskrav för dagsljus är DF>1,0 % i mätpunkten enligt kap 6:322. Figur 1. Modell som använts vid simulering av dagsljusfaktor med avskärmande nybyggnad. Bengt Dahlgren Stockholm AB Telefon Org.nr Adresser till våra övriga Hammarby Allé 47 Fax Momsreg.nr. SE kontor hittar du på STOCKHOLM Styrelsens säte Stockholm

2 2 (5) Figur 2 Modell som använts vid simulering av dagsljusfaktor utan avskärmande nybyggnad i nuläge. Undersökta våningsplan Samtliga sovrum och vardagsrum/kök på plan 1,3 och 4 samt kontor på bottenplan i befintligt hus har kontrollerats gällande dagsljusfaktor. Resultatet redovisas för två fall: en utan avskärmande (bilaga 1) nybyggnation och en med nybyggnad (bilaga 2). material/temporära projektmappar/ höder/ dlb- 003 rev docx

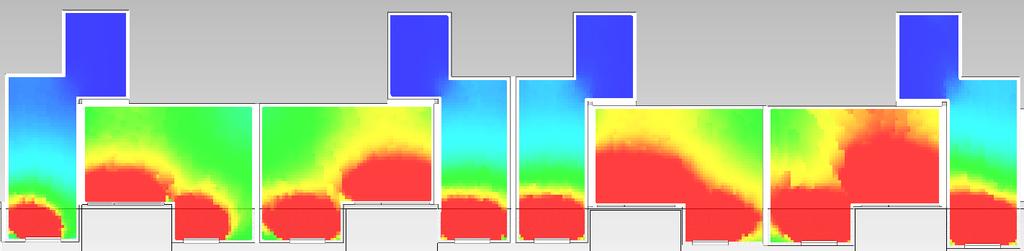

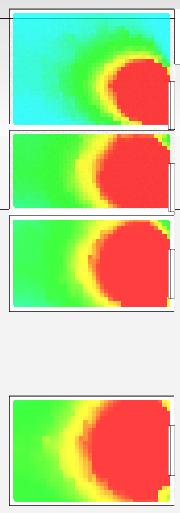

3 3 (5) Beräkningsförutsättningar Uppgift Data Fönsterdata LT-värde fasadglas 75% (klart glas) Reflektionstal Innertak 0,85 (vitt tak) Väggar 0,8 (vita väggar) Golv 0,4 (ljus matta/trägolv) Mark 0,2 Fasad byggnad 0,55 (ljus fasad) Fönsterkarm 0,8 Balkong väggar, tak 0,8 (vita väggar/tak) Balkonggolv 0,4 Resultat Resultat för respektive alternativ (med/utan nybyggnad) redovisas i Bilaga 1 och Bilaga2. Från genomförd beräkning utan planerad nybyggnad så uppfyller nästan alla rum i Höder 2dagsljusfaktor 1,0%. Fyra stycken rum klarar ej dagsljuskravet. Från genomförd beräkning med planerad nybyggnad så visar resultatet att nybyggnad påverkar Höder 2 med för de flesta rummen ca 0,2 till 0,3 procentenheter minskning av DF. Tolv stycken rum klarar ej dagsljuskravet till skillnad mot fyra rum före nybyggnad. De rum som faller under nybyggnadskravet är sådana rum som före nybyggnaden har ingen eller mycket liten marginal. Diskussion Det är en mycket liten minskning av dagsljus som planerad nybyggnad orsakar överlag ca 0,2-0,3 % enheter på nedre planen som påverkas mest. Högre plan påverkas inte alls. En nybyggnad kommer alltid att ha viss påverkan på befintlig bebyggelse. När det gäller dagsljus finns många fall där det handlar om ett par procentenheters reduktion när en ny byggnad skall uppföras. För detta fall är det endast ett par 10 dels decimaler vilket bör ses som en mycket marginell påverkan. Det är ett resultat av att projektet har arbetat hårt med att optimera husets form med hänsyn till att göra minsta möjliga reduktion av dagsljus för Höder 2. De få rum som i Höder 2 hamnar under nybyggnadskrav dagsljus är de rum som redan ligger precis på gränsen till att klara kravet. Det vill säga det rum som helt saknar marginal. material/temporära projektmappar/ höder/ dlb- 003 rev docx

4 4 (5) Det finns en nyskriven studie om dagsljus i befintlig bebyggelse i Sverige från 2018 som beskriver och visar på utmaningarna och i vissa avseenden bristerna med den dagsljusstandard som används i Sverige idag. Majoriteten av lägenheterna i det befintliga beståndet i studien klarar ej kraven från gällande dagsljusstandard. Inte när man genomfört denna efterhandskontroll via simulering i modernt beräkningsprogram med hänsyn till kringliggande bebyggelse, balkonger, och alla andra aspekter som påverkar beräkningen enligt standarden. Se till exempel figur 7 i denna studie. Studien är den mest omfattande som har gjorts i ämnet med ca rum och över 3000 lägenheter i Sveriges befintliga byggnadsbestånd analyserade. ( Tittar man på Höder 2 med handberäkningsmetoden i standarden så ser man att den så kallade avskärmningsvinkeln är 28 % vilket är relativt lågt och bör ses som positivt. Notera att vinklar <20 % anses så små enligt standarden att man då inte alls behöver medräkna effekten av den kringliggande byggnadens skuggning då den bedöms vara försumbar. Nybyggnaden har optimerats utifrån; a) Ljusa materialval i fasad med goda reflektanstal b) Lägre antal våningar och tak i terass för att ge låg avskärmningsvinkel och där- med låg påverkan avseende dagsljus till Höder 2 c) Itererande beräkningar där flera utformningsalternativ har prövats och de mest gynnsamma avseende dagsljus har valts ut i samråd mellan dagsljusexpert och arktekt. material/temporära projektmappar/ höder/ dlb- 003 rev docx

5 5 (5) Helhetsbedömning från utförd dagsljusstudie är att minskningen av dagsljus är mycket liten. Näst intill försumbar. Med hänsyn till att Höder 2 (lika de flesta lägenheter i Sveriges befintliga bestånd) från början saknar förutsättningar att klara dagens dagsljuskrav är det ett väldigt tufft krav att förvänta sig att påverkan av en närliggande nybyggnad inte skall ha någon som helst påverkan på sin granne Höder 2. Reduktionen av dagsljus är på grund av nybyggnad med nuvarande förslag är endast 0,2-0,3 %. Minskningen är så liten att det ej är märkbart med blotta ögat. material/temporära projektmappar/ höder/ dlb- 003 rev docx
