1 MILJÖBYGGNADSDAGEN 2018 Bra dagsljus och certifiera? 12 APRIL, 2018

2 Introduktion Generella nyheter Nytt i Miljöbyggnad 3 Att lyckas med dagsljus Sammanfattning

3 NYHET HÄLSOASPEKTER Litteraturgenomgången belyser de hälsofrämjande effekter som tillgång till dagsljus i bebyggelse ger. Bebyggelsens utformning är den viktigaste bestämningsfaktorn för dagsljusexponering när trenden är att utomhusvistelse i allmänhet minskar.

4 = (tolkning)

5 BBR 6:322 Dagsljus Rum i byggnader där människor vistas mer än tillfälligt ska utformas och orienteras så att god tillgång till direkt dagsljus är möjligt.

6 6:322 Dagsljus

7 0,7% >1% 0,5% DF 0,4% 0,1%

9 BILD: Iason Bournas (LTH)

10 ENLIGT STUDIEN rum testades 100 byggnader testades 60% 8% Uppfyller dagsljuskraven Uppfyller dagsljuskraven

11 Vistelserum Vistelseytor

12 Är det realistisk att alla vistelserum ska uppfyller dagsljuskraven? Avsteg - Hur många rum inte uppfyller? - Hur dåliga är dem rummen? - Finns där lägenheter utan rum som uppfyller kraven?

13 Är det realistisk att alla vistelserum ska uppfyller dagsljuskraven? Avsteg = BRONS

14 Är det realistisk att alla vistelserum ska uppfyller dagsljuskraven? Avsteg MELTDOWN DANGERZON FÖRHANDLA ANTAL AVSTEG BRA JOBBAT WOW! 0

15 What is new in MB3?

17 FÖNSTERAREA glas 10% golv

exkluderas Rumsmått 2,5 m 6,0 m Bredd 2,0 m 6,0 m Djup Fönster storlek 0,6 m 1,4

18 FÖNSTERAREA Vertikala fönster i sidovägg Symmetrisk placering av fönster Glasyta under 80cm öfg. exkluderas Rumsmått 2,5 m 6,0 m Bredd 2,0 m 6,0 m Djup Fönster storlek 0,6 m 1,4 m Höjd 0,9 m 1,5 m Bredd Klara fönster med 2 eller 3 glas Normalt ljusa golv, väggar och tak Avskärmningsvinkel < 30 Balkongarea ingår i rumsarea

20 AVSKÄRMNINGSVINKEL BETYDELSE FÖR DAGSLJUS

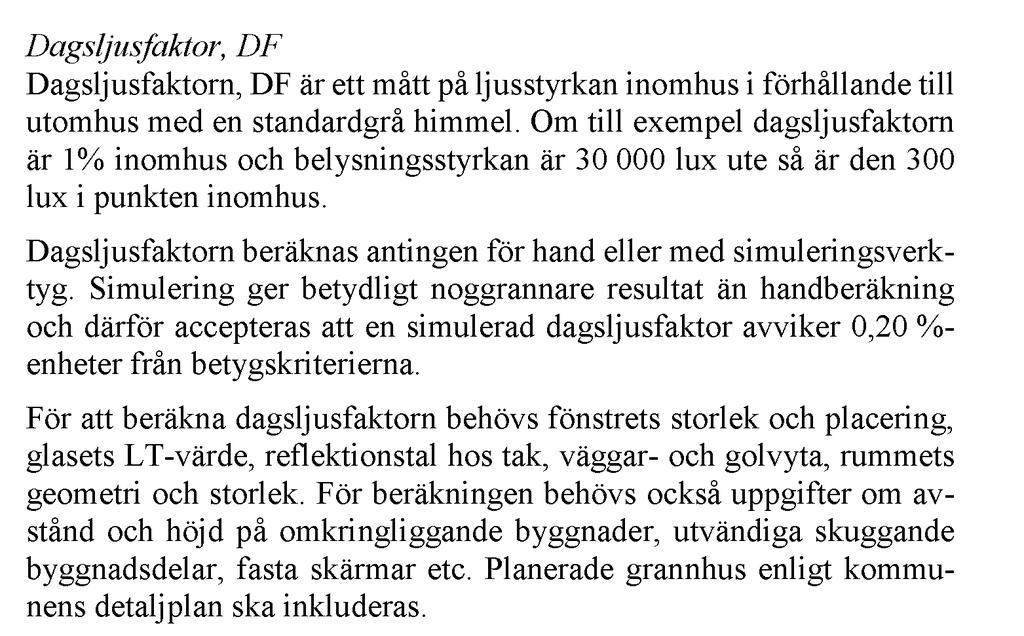

22 DAGSLJUSFAKTOR median x x DF = 1% = 50% rumsarea = median 12,7 8,2 5,6 3,6 2,2 1,0 0,8 0,7 0,4 0,2 0,1

23 DAGSLJUSFAKTOR median = 50% rumsarea = median 12,7 8,2 5,6 3,6 2,2 1,0 0,8 0,7 0,4 0,2 0,1

25 DAGSLJUSFAKTOR 1988

26 DAGSLJUSFAKTOR OLIKA METODER GER OLIKA RESULTAT

27 TIPS!

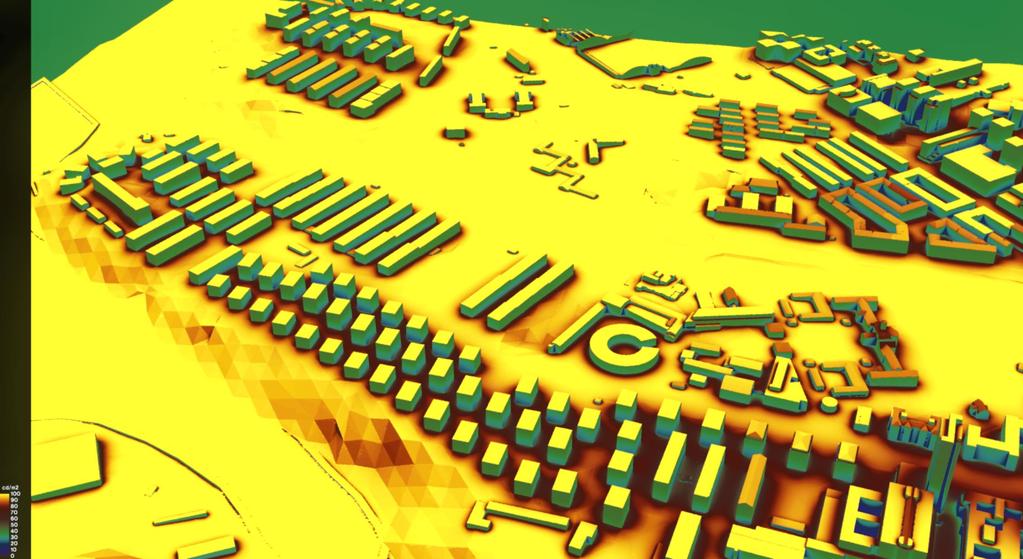

28 VERTICAL SKY COMPONENT

29 VERTICAL SKY COMPONENT

30 VERTICAL SKY COMPONENT

31 Fredhäll (e-tal = cirka 1,5)

32 VSC / VSF Odenplan (e-tal = cirka 2,2)

33 DAGSLJUSNIVÅER PÅ FASAD Lägsta våning

34 VERTICAL SKY COMPONENT VSC > 20% = God tillgång > 10% = Begränsad tillgång < 10% = Mörkt

35 Hagastaden Fredhäll

36 Hagastaden (e-tal = cirka 5,0)

37 VSC / VSF GÅRD GÅRD GÅRD

38 VSC / VSF GÅRD GÅRD

39 DAGLJUSNIVÅ PÅ FASADER MÖRKT MÖRKT GOD TILLGÅNG % 49% 58% BEGRÄNSAT DAGSLJUS GOD TILLGÅNG BEGRÄNSAT DAGSLJUS Hagastaden Alternativ skiss

40 Exploateringstal e-tal Vertical sky component VSC Ett mått på ett områdes täthet och ges av förhållandet mellan bruttoarean BTA och markytan inom det givna området. Andel av himmelsljuset som kommer fra n mulen himmel som träffar respektive yta.

41 VERTICAL SKY COMPONENT DAGSLJUSNIVÅER PÅ FASAD Lägsta våning e-tal

42 TIPS!

43 HIT LIST Fönsterstorlek Glasets ljustransmittans Rumsdjup Rumsplacering Fönsterplacering Balkongstorlek och placering Balkongräckens utformning Fasadkulör Golvmaterial Infärgat betong balkonger / Balcony underside white Tjocklek fönsterprofiler Tjocklek pa ytterväggarna

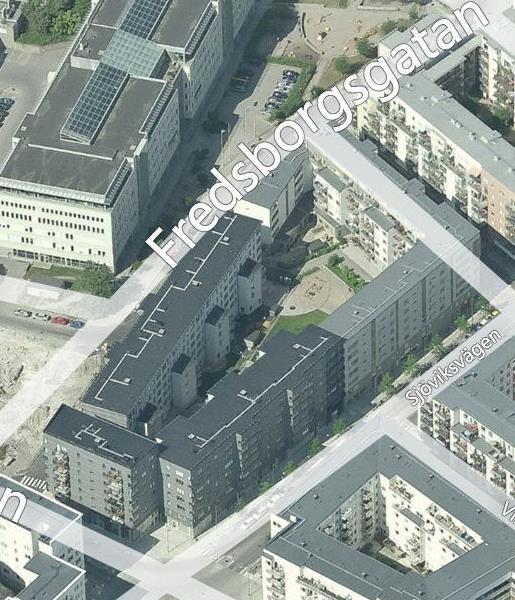

44 RUMSPLACERING

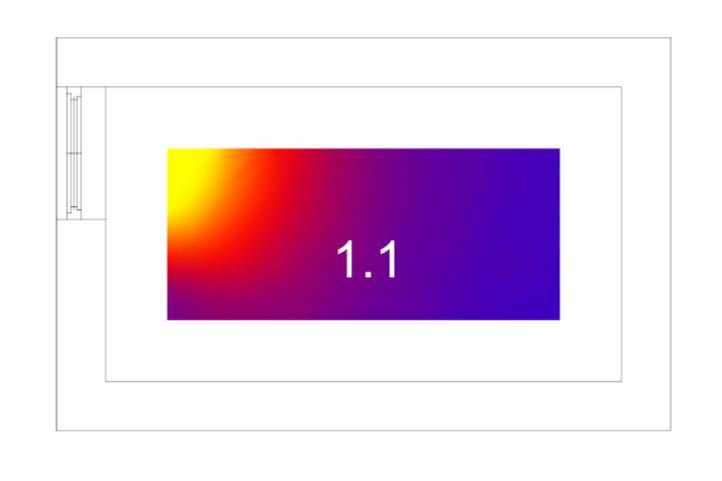

45 FÖNSTERPLACERING Fönsterarea 1,5 m 2

46 FÖNSTERPLACERING

47 FÖNSTERPLACERING Fönsterarea 1,5 m 2

48 BALKONGER 1,50 m %

49 BALKONGER 1,75 m %

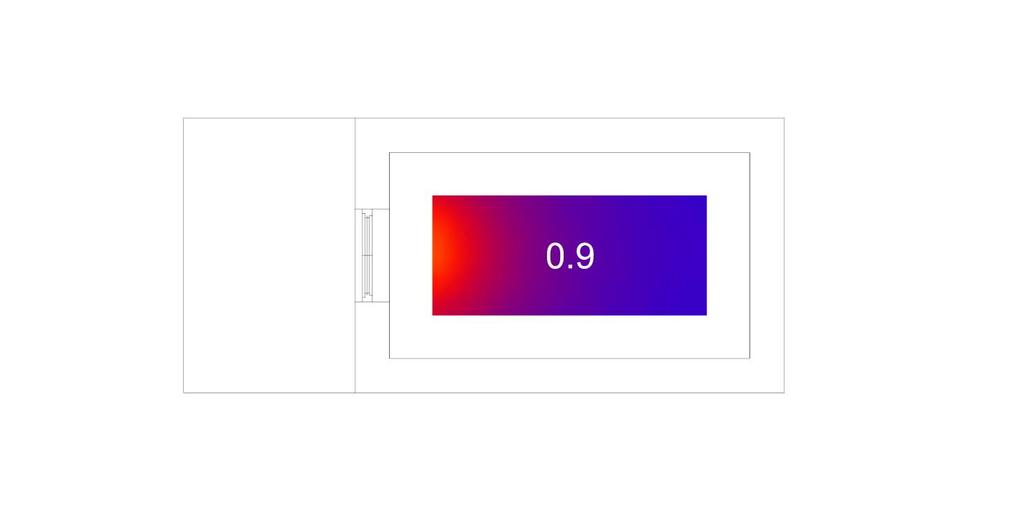

50 BALKONGER 2,00 m %

51 BALKONGER 2,25 m %

52 BALKONGER

53 SAMMANFATTNING

54 PROJEKTPROCESS GULD SILVER BRONS MÅL KLASSAD PROGRAMHANDLING SYSTEMHANDLING BYGGHANDLING

55 PROJEKTPROCESS Arbeta tillsammans! GULD SILVER BRONS MÅL KLASSAD PROGRAMHANDLING SYSTEMHANDLING BYGGHANDLING Börja tidigt Fortsatt verifiering

57 END
