1 Lärarhandeledning till Signal- teleteknikerhäfte och PP-bildspel Bild-nr i PPbildspel och sidnr i häftet Bild1 Bild2, sid. 2 och 3 Innehåll i utbildningshäftet, övningar med svar Om du vill ha bort bakgrundsbilden, om den stör, gå med markören till bilden/var som helst på bladet och högerklicka. Välj bakgrund. Därefter klickar du i rutan dölj bakgrund och använd på alla om du vill att det ska bort helt. Förord läses genom och innehåll i denna utbildning presenteras: Regelverk: nya och reviderade föreskrifter. Ansvar, befogenheter och förutsättningar: de olika roller vi har som på något sätt berörs av Banverkets elanläggningar, har ansvar för olika delar, men alla har ansvar och befogenheter, och ska ges förutsättningar att kunna ta sitt ansvar. Innehavaren har sitt ansvar att se till att anläggningen sköts rätt och med rätt intervaller. Installatören ansvarar för att anläggningen kontrollerats i betryggande omfattning och att personalen som arbetar med installationen under hans överinseende har rätt teknisk kunskap. Teknikern som arbetar med elektriska anläggningar har sitt yrkesansvar att se till att följa de regler som finns. Materialet vi använder ska vara kontrollerat av tillverkaren med avseende på kvalitetskrav som finns, och återförsäljaren med avseende på hanteringen och transporter, och slutligen de som använder materialet måste kontrollera att det ser ok ut att använda. Transporter, hantering och förvaringsplats kan ha påverkat kvaliteten. Risker med el. Ett ämne som ska finnas med i våra medvetanden alltid, det ska sitta i ryggmärgen. Ändå sker olyckor och tillbud. Därför ska fokus alltid finnas på risker med elektriciteten vid varje utbildningstillfälle. Hantering av arbetsbegäran och driftorder. En informativ del så att alla ska vara medvetna om nya rutiner. Även andra än elpersonal kommer i kontakt med arbetsbegäran och driftorder, även om de inte arbetar med det direkt, så ska de vara övergripande informerade om hanteringen. Det har nog inte gått någon förbi att denna driftorderhantering mottagits med blandade känslor ute i spåret. En revidering av BVF1921 kommer att ske under 2010, för att få bort de struligheter som uppkommit sedan hanteringen togs i drift. Viktigt att rapportera alla avvikelser pga. driftorderhanteringen till DLC så att de når dem som arbetar med revideringen. Elsäkerhetsplanering För att undvika risker med el är elsäkerhetsplaneringen det viktigaste verktyget vi har. De flesta tillbud och olyckor orsakas av att det brustit

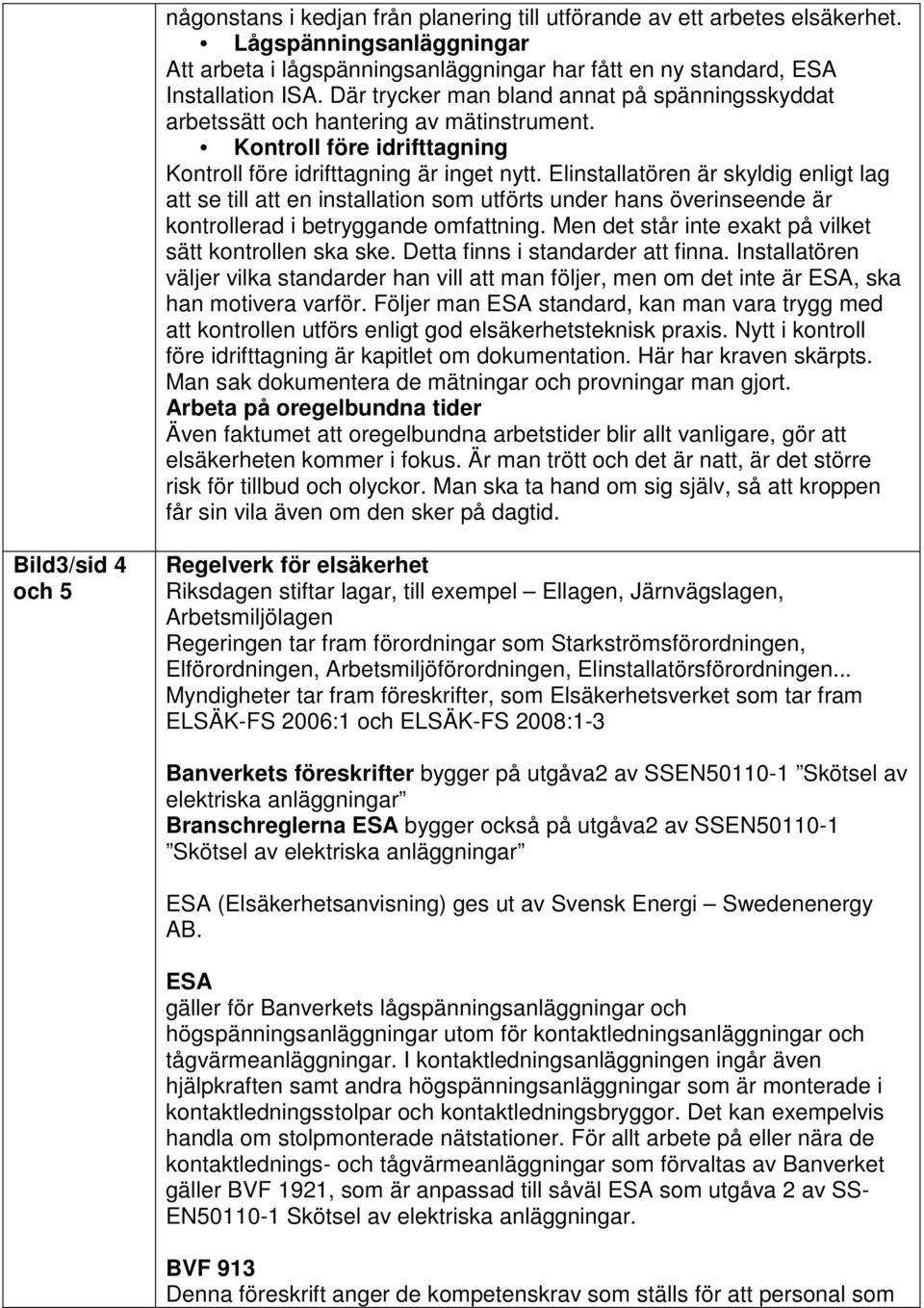

2 någonstans i kedjan från planering till utförande av ett arbetes elsäkerhet. Lågspänningsanläggningar Att arbeta i lågspänningsanläggningar har fått en ny standard, ESA Installation ISA. Där trycker man bland annat på spänningsskyddat arbetssätt och hantering av mätinstrument. Kontroll före idrifttagning Kontroll före idrifttagning är inget nytt. Elinstallatören är skyldig enligt lag att se till att en installation som utförts under hans överinseende är kontrollerad i betryggande omfattning. Men det står inte exakt på vilket sätt kontrollen ska ske. Detta finns i standarder att finna. Installatören väljer vilka standarder han vill att man följer, men om det inte är ESA, ska han motivera varför. Följer man ESA standard, kan man vara trygg med att kontrollen utförs enligt god elsäkerhetsteknisk praxis. Nytt i kontroll före idrifttagning är kapitlet om dokumentation. Här har kraven skärpts. Man sak dokumentera de mätningar och provningar man gjort. Arbeta på oregelbundna tider Även faktumet att oregelbundna arbetstider blir allt vanligare, gör att elsäkerheten kommer i fokus. Är man trött och det är natt, är det större risk för tillbud och olyckor. Man ska ta hand om sig själv, så att kroppen får sin vila även om den sker på dagtid. Bild3/sid 4 och 5 Regelverk för elsäkerhet Riksdagen stiftar lagar, till exempel Ellagen, Järnvägslagen, Arbetsmiljölagen Regeringen tar fram förordningar som Starkströmsförordningen, Elförordningen, Arbetsmiljöförordningen, Elinstallatörsförordningen... Myndigheter tar fram föreskrifter, som Elsäkerhetsverket som tar fram ELSÄK-FS 2006:1 och ELSÄK-FS 2008:1-3 Banverkets föreskrifter bygger på utgåva2 av SSEN Skötsel av elektriska anläggningar Branschreglerna ESA bygger också på utgåva2 av SSEN Skötsel av elektriska anläggningar ESA (Elsäkerhetsanvisning) ges ut av Svensk Energi Swedenenergy AB. ESA gäller för Banverkets lågspänningsanläggningar och högspänningsanläggningar utom för kontaktledningsanläggningar och tågvärmeanläggningar. I kontaktledningsanläggningen ingår även hjälpkraften samt andra högspänningsanläggningar som är monterade i kontaktledningsstolpar och kontaktledningsbryggor. Det kan exempelvis handla om stolpmonterade nätstationer. För allt arbete på eller nära de kontaktlednings- och tågvärmeanläggningar som förvaltas av Banverket gäller BVF 1921, som är anpassad till såväl ESA som utgåva 2 av SS- EN Skötsel av elektriska anläggningar. BVF 913 Denna föreskrift anger de kompetenskrav som ställs för att personal som

3 arbetar på eller nära Banverkets starkströmsanläggningar ska kunna vidta säkerhetsåtgärder enligt god elsäkerhetsteknisk praxis i enlighet med ELSÄK-FS 2006:1, Elsäkerhetsverkets föreskrifter och allmänna råd om elsäkerhet vid arbete i yrkesmässig verksamhet. I den nya BVF 913 har reglerna anpassats till ESA och BVF 1921, Elsäkerhetsföreskrifter för arbete på eller nära kontaktlednings och tågvärmeanläggningar samt till den senaste utgåvan av BVF 926, Kompetens och behörighet Generella regler för funktioner med betydelse för säkerheten. Personalen ska enligt BVF 913 ha kännedom om el-risker och elsäkerhetsåtgärder. De ska ha tillräckligt teknisk kunnande och erfarenheter av aktuellt arbete, kännedom om anläggningen arbetet utförs på, samt de elsäkerhetsrutiner som gäller vid arbete på Banverkets elanläggningar. Föreskriften specificerar kraven på olika funktioner med avseende på kompetens- och elsäkerhetskrav. Faktaruta: Vid arbete på eller intill de högspänningsanläggningar som inte omfattas av BVF 1921 ska följande ESA-moduler tillämpas: ESA Grund ESA Arbete utan spänning ESA Arbete med spänning ESA Arbete nära spänning ESA Arbete på parallella ledningar ESA Röjning i ledningsgata skog Vid arbete på lågspänningsanläggningar gäller: ESA Grund ESA Installation ISA Faktaruta: Elsäkerheten inom Banverket regleras även i följande föreskrifter: BVF 922 Elsäkerhetsföreskrifter för trafikplatser. BVF 923 Regler för arbetsmiljö och säkerhet vid arbete inom spårområde. Denna föreskrift är reviderad och utgiven BVF 053 Särskilda föreskrifter för fordons- och verkstadstjänsten. Denna föreskrift är under revidering. Övningsuppgifter Vilken kompetens måste en person ha för att få manövrera frånskiljare i Banverkets kontaktledningsanläggningar? Svar: Instruerad person. T ex lokförare, tågklarerare, eller andra som kan ha behov av det, som efter en instruktion kan öppna och sluta frånskiljare. Vilken kompetens krävs för att få manövrera frånskiljare i ett högspänningsställverk, exv. i nätstationer, kopplingscentraler eller omformarstationer? Svar: Fackkunnig person. En eltekniker som fått utbildning och övning i att manövrera brytare och frånskiljare i högspänningsställverk. BVF 923 har reviderats med hänsyn till Järnvägsstyrelsens trafikföreskrifter (JTF). Det finns också en del andra ändringar och kompletteringar i den nya utgåvan av BVF 923, bl.a. när det gäller olika

4 aktiviteter som utförs inom spårområdet. Även BVF 922 är under revidering, bl.a. när det gäller uppställningsreglerna för klättringsbara järnvägsfordon. Därutöver finns ett stort antal BVS (Banverkets standard) som anger krav på anläggningen. Följande föreskrifter från Elsäkerhetsverket ska alltid följas: ELSÄK-FS 2006:1 Elsäkerhetsverkets föreskrifter och allmänna råd om elsäkerhet vid arbete i yrkesmässig verksamhet. ELSÄK-FS 2008:1 Elsäkerhetsverkets föreskrifter och allmänna råd om hur elektriska starkströmsanläggningar ska vara utförda. ELSÄK-FS 2008:2 Elsäkerhetsverkets föreskrifter och allmänna råd om varselmärkning vid elektriska starkströmsanläggningar. ELSÄK-FS 2008:3 Elsäkerhetsverkets föreskrifter och allmänna råd om innehavarens kontroll av elektriska starkströmsanläggningar och elektriska anordningar. Banverkets regelverk för elsäkerhet bygger också på lagar och förordningar som riksdag och regering beslutat om, t.ex. ellagen och starkströmsförordningen. Bild 4 Svensk standard inom elområdet Svensk standard inom el tas fram och ges ut av SEK Svensk Elstandard. SEK är en ideell organisation med frivilligt deltagande från svenska myndigheter, företag och organisationer. SEK är medlem i internationella IEC och europeiska CENELEC, och är ansvarig för samordning av de svenska och internationella standarderna inom elområdet. De flesta svenska standarder har ursprung i de internationella eller europeiska standarderna. I svensk standard beskriver man hur elinstallationer ska utföras för att uppfylla kravet på god elsäkerhetsteknisk praxis. Det är inte förbjudet att avvika från standarder, men om man gör det, ska avvikelserna motiveras och dokumenteras. Den som väljer att ha ett annat utförande än enligt svensk standard har ansvaret för att det alternativa utförandet är dokumenterat och att det ger betryggande säkerhet mot person- eller egendomsskada. Övningsuppgift Hitta i föreskrifter Man är ute på kontaktledningsrevision med liftmotorvagn. På en bevakningssträcka (JTF-uttryck) har man jordat på alla punkter där spänning kan tänkas inkomma. Hur långt från närmaste jordlina kan man befinna sig med liftmotorvagnen? Om det är en lång bevakningssträcka, vad kan man göra då och varför? Använd BVF1921 och ESA. Svar: Det skall finnas minst en jordning inom synhåll från arbetsplatsen, i annat fall får man ordna en kompletterande jordning vid arbetsplatsen, t ex i form av en jordad strömavtagare. Detta för att undvika induktioner och influenser från andra ledningar och att markera att ledningen är spänningslös.

5 Bild5/sid 6-8 I ellagstiftningen delas ansvaret för elsäkerheten in i tre områden: Anläggningsansvaret (innehavaransvar) syftar till att säkerställa att ellagstiftningens krav beträffande underhåll och periodisk kontroll. Arbetsmiljöansvar (personsäkerhetsansvaret) syftar till att säkerställa ellagstiftningens krav beträffande personalens säkerhet. Personsäkerhetsansvaret är ett arbetsgivaransvar. Installatörsansvaret (behörighetsansvaret) syftar till att säkerställa att installationen uppfyller kraven i ellagstiftningen. Innehavare Innehavare av en elektrisk starkströmsanläggning är den person eller VD för det företag som råder över anläggningen. Arbetsuppgifter som krävs för att uppfylla detta ansvar kan vid behov delegeras inom företagets organisation. Innehavare av en starkströmsanläggning har ansvaret att: - Fortlöpande kontrollera att anläggningen och anslutna anordningar ger betryggande säkerhet mot person eller egendomsskada, innehavaren ska också fastställa tidsintervall för kontrollerna, dokumentera dem och ha dem tillgängliga för Elsäkerhetsverket. Fel och brister som upptäcks vid kontrollerna ska åtgärdas. - Arbete som utförs på eller i närheten av anläggningen sker på ett sådant sätt och utförs av, eller under ledning av, personer med sådana kunskaper och färdigheter att betryggande säkerhet ges mot person eller egendomsskada. För att uppnå detta ska innehavaren tillhandahålla nödvändig information till dem som arbetar på eller i närheten av anläggningen. - Innehavaren ska också utan dröjsmål anmäla olyckor och tillbud till Elsäkerhetsverket, om innehavaren är ägare till nätkoncession eller en starkströmsanläggning för järnvägs-, spårvägs-, tunnelbane-, eller trådbussdrift. - Innehavaren ansvarar för att se till att det finns varselmärkning vid anläggningen som varnar och informerar om el-riskerna. - Om det finns system- eller skyddsjordtag i innehavarens anläggning, ska de också kontrollmätas och mätningarna dokumenteras. Arbetsgivare - Arbetsgivare är en person som leder verksamheten. Arbetsgivaren ansvarar bland annat för nödvändig säkerhet vid arbeten, och planerar arbeten med bedömning av elektriska risker som grund. - Arbetsgivaren ska ha en rutin för systematiskt arbetsmiljöarbete och förvissa sig om att arbetstagare har rätt utbildning. Arbetsgivaransvar innebär att - säkerhetsåtgärderna grundas på en riskbedömning - se till att personalen har kunskap om innebörden och kon sekvenserna av faran - personalen har rätt och tillräcklig utbildning om de säker hetsåtgärder som är viktiga i förhållande till arbetsuppgifterna - det finns en elsäkerhetsplanering. I den ska ingå att utse personer som ska ha ansvar för att se till att säkerhetsåtgärder vidtas.

6 Elinstallatör - En person som av Elsäkerhetsverket meddelats behörighet att i en angiven omfattning utföra elinstallationsarbete. Det finns flera nivåer på behörighet för elinstallationer. Ansvaret är personligt, ett företag kan inte inneha behörighet. Elinstallatörsansvar innebär att - yrkesmannen som utför installationsarbete under hans överinseende har tillräckliga kunskaper för att kunna utföra installationsarbetet - installationsarbetet har kontrollerats i betryggande omfattning - yrkesmannen utför installationsarbetet inom reglerna för anställningsförhållande, alltså beakta reglerna för in- och utlåning av montörer. Yrkesman - Det finns inga formella krav på den som elinstallatörsförordningen kallar yrkesman. Det är elinstallatörens ansvar att se till att yrkesmannen har den kompetens som krävs för att utföra arbetet. Elinstallatören avgör vilka som får arbeta under hans överinseende. Kompetenskravet är beroende av hur komplext arbetet är. Yrkesman behöver alltså inte innebära en yrkesutbildad elektriker. Användare av elmateriel Ansvar vid användning av elmateriel innebär att den elektriska materiel man använder är säker för användning den elektriska materielen används på avsett sätt, så att det inte uppstår säkerhetsrisker, och att materielen underhålls och förvaras på rätt sätt vid tillverkning, import, upplåtelse, försäljning eller överlåtelse på annat sätt och installation av elektrisk materiel, materielen uppfyller gällande säkerhetskrav. Arbeten som inte kräver behörighet Endast elinstallationsarbeten i starkströmsanläggningar och anordningar som är anslutna till en sådan kräver elinstallatörsbehörighet. Normala skötselåtgärder som säkringsbyten, manövrering av frånskiljare och brytare, återställning av skyddsanordningar är inte behörighetskrävande arbeten. Man får alltså utföra, reparera och ändra CE-märkt elektrisk materiel utan krav på behörighet, exempelvis belysningsarmaturer och kopplingsutrustningar. Den som utför sådana elinstallationer är själv ansvarig för att kontrollera sitt arbete och se till att materielen man använder uppfyller gällande säkerhetskrav. I yrkesmässig verksamhet är det arbetsgivaren som avgör vem som är lämplig att utföra sådana arbeten med elektrisk materiel. Flera elinstallatörer i samma företag När det finns flera behöriga elinstallatörer i ett företag ska det för varje arbete vara klarlagt på vems behörighet arbetet ska utföras. Övningsuppgift Elsäkerhetsverket gör ibland arbetsplatskontroller på Banverkets

7 anläggningar. Vilka är de 4 frågor som är mycket viktiga för var och en att kunna svara på? 1. Vad heter din elinstallatör? 2. Vilken arbetsmetod är planerad och används för detta jobb? 3. Vem är utsedd att kontrollera arbetet? 4. Vem är er elsäkerhetsansvarige? Bild6 Bild7 och 8 Bild9 /sid 9-10 Övningsuppgifter Genomgång olyckor och tillbud 2009, antal skadade och dödade 3. Risker med el Skador vid en elolycka Det är allvarligare än vad många tror att få ström genom kroppen. Strömmen kan bl.a. leda till muskelkramp och vätskeförlust. När du får ström i dig fungerar kroppen som en ledare. Alla vävnader i kroppen har olika förmåga att leda ström. Om strömmen passerar hjärtat är risken stor för allvarliga skador. Nerver, muskler och blodådror har hög ledningsförmåga medan senor, fettvävnader och brosk har låg ledningsförmåga. I vävnader med låg ledningsförmåga blir värmeutvecklingen högre. Strömmen kan leda till muskelkramp, vätskeförlust, påverka hjärtrytmen och ge skador på nervbanor. Hur stor kan skadan bli? Skadornas omfattning påverkas av strömstyrkan och varaktigheten av strömgenomgången, kroppens ledningsförmåga och strömmens väg genom kroppen. Vid ljusbågsolyckor, orsakade av till exempel kortslutning, uppkommer skador genom elströmmens verkan genom strålning från ljusbågen, genom direkt tryckverkan eller i form av losslitna delar. Strålningen från ljusbågar orsakar brännskador och bländning. Uppsök alltid sjukvård efter: ström genom kroppen (risk för hjärtflimmer) verkan av ljusbåge medvetslöshet brännskador domning eller kramper verkan av blixtnedslag.! Tänk på att biverkningar kan visa sig långt senare Anmälan av elolycka Man ska anmäla alla elolyckor eller tillbud. För att Elsäkerhetsverket ska kunna följa elolycksfallsutvecklingen är det viktigt att verket får kännedom om inträffade händelser. Anmälningarna bidrar med en ökad kunskap om risker med elektrisk ström och hur liknande händelser kan förebyggas. De elolyckor och tillbud som anmäls till verket hanteras i en olycksfallsdatabas. Anmäl elolycka! Alla arbetsplatsolyckor ska anmälas till Arbetsmiljöverket. Olyckor som medfört dödsfall eller allvarlig personskada, eller samtidigt drabbat flera arbetstagare ska omedelbart anmälas till Arbetsmiljöverket. Det gäller även tillbud som inneburit allvarlig fara för liv eller hälsa. Enligt

8 starkströmsförordningen (2009:22) ska den som är innehavare av en nätkoncession eller en starkströmsanläggning för järnvägs-, spårvägs-, tunnelbane- eller trådbussdrift utan dröjsmål till Elsäkerhetsverket anmäla olycksfall i den egna starkströmsanläggningen som inträffat på grund av el samt allvarliga tillbud till sådana olycksfall. Det kan vara olika rutiner i företagen om hur olyckor och tillbud rapporteras, men rutiner måste finnas. källa: Elsäkerhetsverket! Hantering av stegar och andra långa föremål under en kontaktledning kan innebära stor risk. Stegar som är längre än 2 m får inte vara ledande och ska ha en varningsskylt om elfaran (blixtpil).! De allra flesta elolycksfall som drabbar fackmän beror på att regelverket inte har följts. Du riskerar inte bara ditt eget liv utan även andras liv om du medvetet eller omedvetet bryter mot reglerna.! Använd flamsäkra och ljusbågstestade arbetskläder och hjälmar.? Har du deltagit i utbildningen Första hjälpen/hjärt-lungräddning med vägledning vid elskada? Detta är mycket viktigt för den som deltar i elektriskt arbete. Kontrollera även att dina arbetskamrater har denna utbildning.! Varje arbetsgivare ska ha rutiner för att anmäla elolyckor och tillbud till Elsäkerhetsverket och anläggningsinnehavaren. Övningsuppgift Hur bör du agera om: 1. du bevittnar en olycka där en person blir utsatt för ljusbåge? 2. du har för avsikt att gå in i ett ställverk där det brunnit? Svar: 1. Ta inte i personen, för du kan riskera att själv få strömgenomgång. Använd isolerande material, se till att anläggningen blir spänningslös genom nödstopp, ring Om det luktar starkt av annat än brand, gå inte in, Vädra ut ställverksutrymmet, det kan behövas timmar om det handlar om t ex omriktare med elektrolytkondesnsatorer som brunnit, de avger en gas som är skadlig att andas. Bild10-12/sid Elsäkerhetsplanering, arbetsbegäran och driftorder Fullständiga regler finns i BVF 1921 kapitel 5 och ESA. Arbetsledningen har det yttersta ansvaret för elsäkerhetsplaneringen, men arbetsuppgifter kan delegeras till någon med tillräckliga kunskaper. Arbetsledningen representerar arbetsgivaren Arbetsledningen ska alltid göra en inledande riskbedömning för att ta reda på om det finns en elektrisk fara. Vid elektrisk fara ska arbetsledningen också utse en elarbetsansvarig. Tillsammans med den elarbetsansvarige ska arbetsledningen välja någon av de elektriska arbetsmetoderna

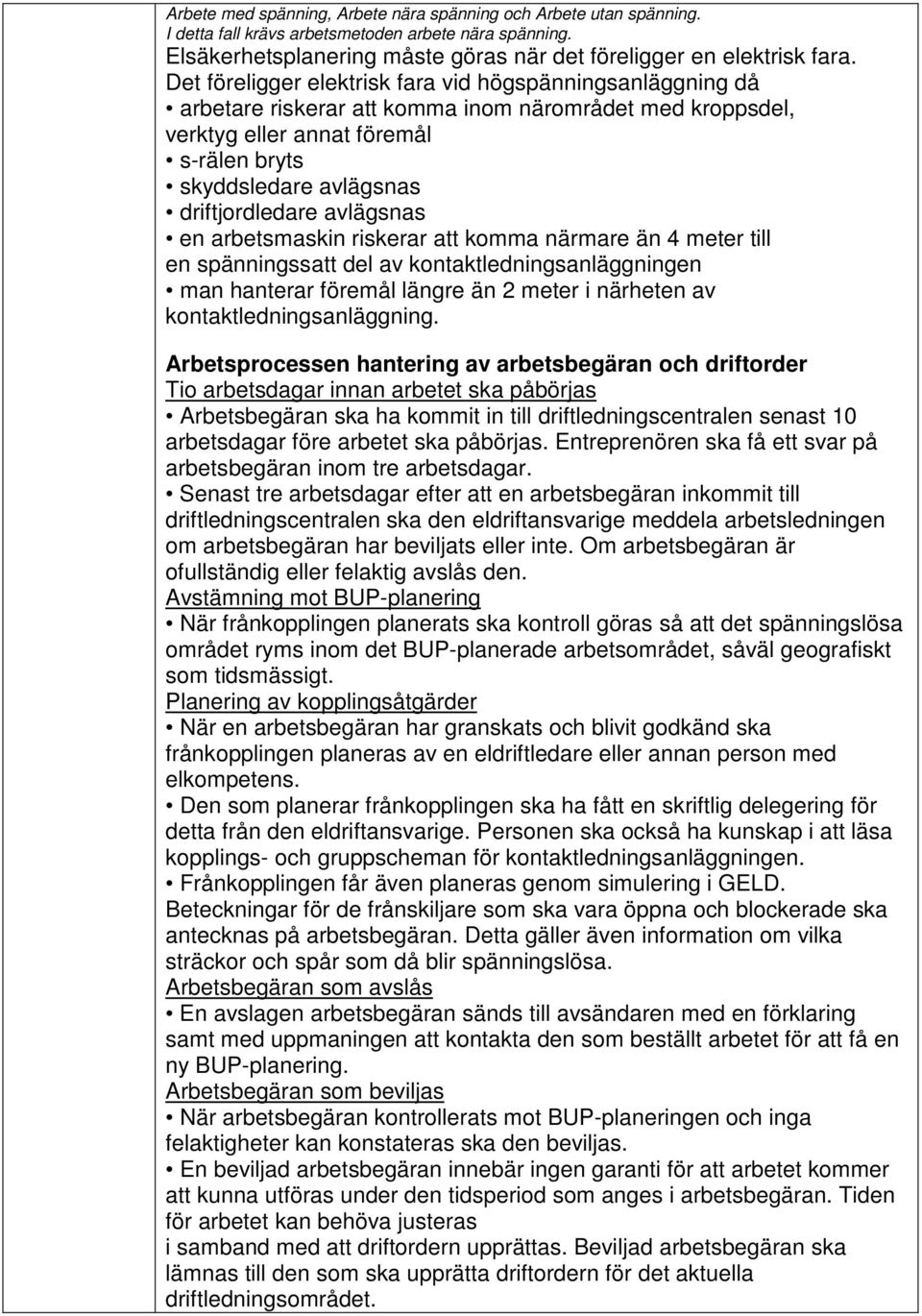

9 Arbete med spänning, Arbete nära spänning och Arbete utan spänning. I detta fall krävs arbetsmetoden arbete nära spänning. Elsäkerhetsplanering måste göras när det föreligger en elektrisk fara. Det föreligger elektrisk fara vid högspänningsanläggning då arbetare riskerar att komma inom närområdet med kroppsdel, verktyg eller annat föremål s-rälen bryts skyddsledare avlägsnas driftjordledare avlägsnas en arbetsmaskin riskerar att komma närmare än 4 meter till en spänningssatt del av kontaktledningsanläggningen man hanterar föremål längre än 2 meter i närheten av kontaktledningsanläggning. Arbetsprocessen hantering av arbetsbegäran och driftorder Tio arbetsdagar innan arbetet ska påbörjas Arbetsbegäran ska ha kommit in till driftledningscentralen senast 10 arbetsdagar före arbetet ska påbörjas. Entreprenören ska få ett svar på arbetsbegäran inom tre arbetsdagar. Senast tre arbetsdagar efter att en arbetsbegäran inkommit till driftledningscentralen ska den eldriftansvarige meddela arbetsledningen om arbetsbegäran har beviljats eller inte. Om arbetsbegäran är ofullständig eller felaktig avslås den. Avstämning mot BUP-planering När frånkopplingen planerats ska kontroll göras så att det spänningslösa området ryms inom det BUP-planerade arbetsområdet, såväl geografiskt som tidsmässigt. Planering av kopplingsåtgärder När en arbetsbegäran har granskats och blivit godkänd ska frånkopplingen planeras av en eldriftledare eller annan person med elkompetens. Den som planerar frånkopplingen ska ha fått en skriftlig delegering för detta från den eldriftansvarige. Personen ska också ha kunskap i att läsa kopplings- och gruppscheman för kontaktledningsanläggningen. Frånkopplingen får även planeras genom simulering i GELD. Beteckningar för de frånskiljare som ska vara öppna och blockerade ska antecknas på arbetsbegäran. Detta gäller även information om vilka sträckor och spår som då blir spänningslösa. Arbetsbegäran som avslås En avslagen arbetsbegäran sänds till avsändaren med en förklaring samt med uppmaningen att kontakta den som beställt arbetet för att få en ny BUP-planering. Arbetsbegäran som beviljas När arbetsbegäran kontrollerats mot BUP-planeringen och inga felaktigheter kan konstateras ska den beviljas. En beviljad arbetsbegäran innebär ingen garanti för att arbetet kommer att kunna utföras under den tidsperiod som anges i arbetsbegäran. Tiden för arbetet kan behöva justeras i samband med att driftordern upprättas. Beviljad arbetsbegäran ska lämnas till den som ska upprätta driftordern för det aktuella driftledningsområdet.

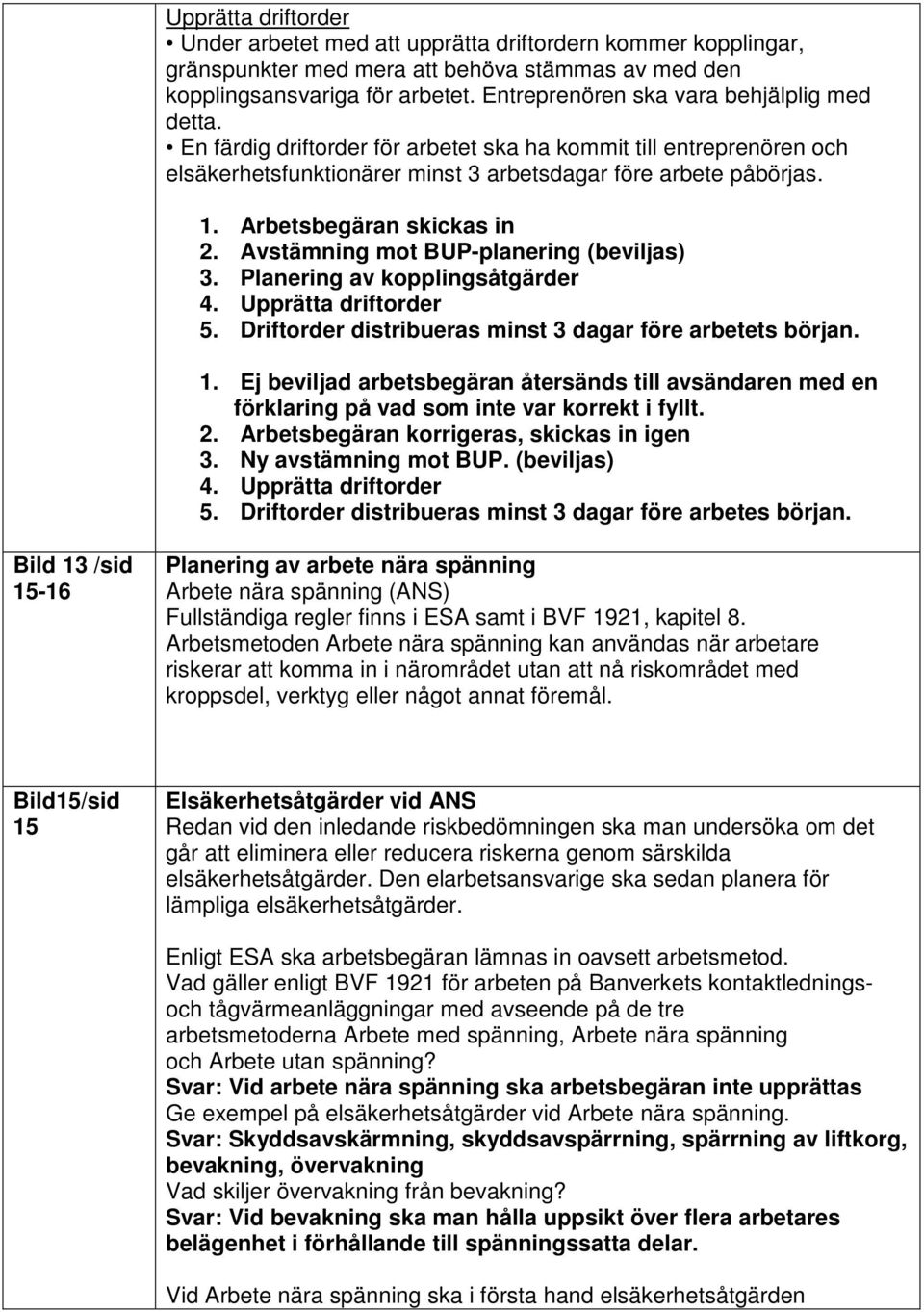

10 Upprätta driftorder Under arbetet med att upprätta driftordern kommer kopplingar, gränspunkter med mera att behöva stämmas av med den kopplingsansvariga för arbetet. Entreprenören ska vara behjälplig med detta. En färdig driftorder för arbetet ska ha kommit till entreprenören och elsäkerhetsfunktionärer minst 3 arbetsdagar före arbete påbörjas. 1. Arbetsbegäran skickas in 2. Avstämning mot BUP-planering (beviljas) 3. Planering av kopplingsåtgärder 4. Upprätta driftorder 5. Driftorder distribueras minst 3 dagar före arbetets början. 1. Ej beviljad arbetsbegäran återsänds till avsändaren med en förklaring på vad som inte var korrekt i fyllt. 2. Arbetsbegäran korrigeras, skickas in igen 3. Ny avstämning mot BUP. (beviljas) 4. Upprätta driftorder 5. Driftorder distribueras minst 3 dagar före arbetes början. Bild 13 /sid Planering av arbete nära spänning Arbete nära spänning (ANS) Fullständiga regler finns i ESA samt i BVF 1921, kapitel 8. Arbetsmetoden Arbete nära spänning kan användas när arbetare riskerar att komma in i närområdet utan att nå riskområdet med kroppsdel, verktyg eller något annat föremål. Bild15/sid 15 Elsäkerhetsåtgärder vid ANS Redan vid den inledande riskbedömningen ska man undersöka om det går att eliminera eller reducera riskerna genom särskilda elsäkerhetsåtgärder. Den elarbetsansvarige ska sedan planera för lämpliga elsäkerhetsåtgärder. Enligt ESA ska arbetsbegäran lämnas in oavsett arbetsmetod. Vad gäller enligt BVF 1921 för arbeten på Banverkets kontaktledningsoch tågvärmeanläggningar med avseende på de tre arbetsmetoderna Arbete med spänning, Arbete nära spänning och Arbete utan spänning? Svar: Vid arbete nära spänning ska arbetsbegäran inte upprättas Ge exempel på elsäkerhetsåtgärder vid Arbete nära spänning. Svar: Skyddsavskärmning, skyddsavspärrning, spärrning av liftkorg, bevakning, övervakning Vad skiljer övervakning från bevakning? Svar: Vid bevakning ska man hålla uppsikt över flera arbetares belägenhet i förhållande till spänningssatta delar. Vid Arbete nära spänning ska i första hand elsäkerhetsåtgärden

11 skyddsavskärmning användas. En skyddsavskärmning ska förhindra att arbetare oavsiktligt kommer in i riskområdet med kroppsdel, verktyg eller något annat föremål. En skyddsavskärmning ska antingen ha betryggande elektrisk isolation eller placeras utanför anläggningens statiska isolationsavstånd i luft (270 mm vid kv). En skyddsavskärmning får inte komma i direkt kontakt med en spänningssatt anläggningsdel, eftersom det då finns risk för nötning som skadar anläggningsdelen och/eller skyddsavskärmningen. Om lämplig skyddsavskärmning inte kan anordnas ska den elarbetsansvarige fastställa ett säkerhetsavstånd som markeras med en skyddsavspärrning. Ibland krävs också övervakning. En skyddsavspärrning är en tillfällig anordning avsedd att påminna om en fara och varna för att beträda ett visst område. Vid arbete i liftkorg på arbetsfordon ska låsta spärranordningar förhindra att liftkorgen eller arbetare kommer in i riskområdet. Den elarbetsansvarige kan i stället för spärrning besluta om övervakning om övervakaren är placerad vid en nödstoppsknapp till liftkorgen. Övervakning får endast användas vid kortvarigt arbete (max 5 minuter) och kräver då full uppmärksamhet hos övervakaren. Syftet med övervakning är att upprätthålla det fastställda säkerhetsavståndet när skyddsavskärmning inte gått att anordna. Säkerhetsavståndet ska om möjligt vara markerat. Bevakning handlar om att hålla uppsikt över arbetarnas belägenhet med hänsyn till spänningssatta anläggningsdelar. Både övervakning och bevakning kräver instruktioner från den elarbetsansvarige. Arbete med spänning Fullständiga regler finns i ESA samt i BVF 1921, kapitel 7. Arbetsmetoden Arbete med spänning innebär att arbetaren kommer i beröring med spänningssatta anläggningsdelar eller kommer inom riskområdet med kroppsdel, verktyg utrustning eller anordning. Bild 14 Övningsuppgifter (använd BVF 1921) Elsäkerhetsplanering berör flera funktioner som utför sin egen del av planeringen. Ange några av dessa funktioner. Svar: Arbetsledaren, eldriftansvarig, kopplingsansvarig, kopplingsbiträde, elarbetsansvarig... Arbetsledningen ska i sin planering: Svar: Utse elarbetsansvarig Göra inledande elsäkerhetsplanering tillsammans med den

12 elarbetsansvariga Se till att det finns tillräckligt med tid för den elarbetsansvariges detaljplanering Samordna elsäkerhetsåtgärderna med eventuella angränsande arbeten Upprätta arbetsbegäran och skicka den till den eldriftansvarige Bild15/sid 15 Elsäkerhetsåtgärder vid ANS Redan vid den inledande riskbedömningen ska man undersöka om det går att eliminera eller reducera riskerna genom särskilda elsäkerhetsåtgärder. Den elarbetsansvarige ska sedan planera för lämpliga elsäkerhetsåtgärder. Enligt ESA ska arbetsbegäran lämnas in oavsett arbetsmetod. Vad gäller enligt BVF 1921 för arbeten på Banverkets kontaktledningsoch tågvärmeanläggningar med avseende på de tre arbetsmetoderna Arbete med spänning, Arbete nära spänning och Arbete utan spänning? Svar: Vid arbete nära spänning ska arbetsbegäran inte upprättas Ge exempel på elsäkerhetsåtgärder vid Arbete nära spänning. Svar: Skyddsavskärmning, skyddsavspärrning, spärrning av liftkorg, bevakning, övervakning Vad skiljer övervakning från bevakning? Svar: Vid bevakning ska man hålla uppsikt över flera arbetares belägenhet i förhållande till spänningssatta delar. Vid Arbete nära spänning ska i första hand elsäkerhetsåtgärden skyddsavskärmning användas. En skyddsavskärmning ska förhindra att arbetare oavsiktligt kommer in i riskområdet med kroppsdel, verktyg eller något annat föremål. En skyddsavskärmning ska antingen ha betryggande elektrisk isolation eller placeras utanför anläggningens statiska isolationsavstånd i luft (270 mm vid kv). En skyddsavskärmning får inte komma i direkt kontakt med en spänningssatt anläggningsdel, eftersom det då finns risk för nötning som skadar anläggningsdelen och/eller skyddsavskärmningen. Om lämplig skyddsavskärmning inte kan anordnas ska den elarbetsansvarige fastställa ett säkerhetsavstånd som markeras med en skyddsavspärrning. Ibland krävs också övervakning. En skyddsavspärrning är en tillfällig anordning avsedd att påminna om en fara och varna för att beträda ett visst område. Vid arbete i liftkorg på arbetsfordon ska låsta spärranordningar förhindra att liftkorgen eller arbetare kommer in i riskområdet. Den elarbetsansvarige kan i stället för spärrning besluta om övervakning om övervakaren är placerad

13 vid en nödstoppsknapp till liftkorgen. Övervakning får endast användas vid kortvarigt arbete (max 5 minuter) och kräver då full uppmärksamhet hos övervakaren. Syftet med övervakning är att upprätthålla det fastställda säkerhetsavståndet när skyddsavskärmning inte gått att anordna. Säkerhetsavståndet ska om möjligt vara markerat. Bevakning handlar om att hålla uppsikt över arbetarnas belägenhet med hänsyn till spänningssatta anläggningsdelar. Både övervakning och bevakning kräver instruktioner från den elarbetsansvarige. Arbete med spänning Fullständiga regler finns i ESA samt i BVF 1921, kapitel 7. Arbetsmetoden Arbete med spänning innebär att arbetaren kommer i beröring med spänningssatta anläggningsdelar eller kommer inom riskområdet med kroppsdel, verktyg utrustning eller anordning. Bild16/sid 17 BVF1921: 11.1 Arbeten i kontaktledningsstolpar och kontaktledningsbryggor. Det är förbjudet att klättra upp i kontaktledningsstolpar utan att någon av arbetsmetoderna Arbete utan spänning, Arbete med spänning eller Arbete nära spänning tillämpas. Övningsuppgifter Det finns undantag från denna regel. Ange ett par sådana arbeten. Svar: Arbeten där arbetare inte riskerar komma inom närområdet till en spänningssatt anläggningsdel. Arbeten i kontaktledningsstolpar och kontaktledningsbryggor Det finns undantag från denna regel. Ange ett par sådana arbeten. Svar: Målningsarbeten, underhåll på signaler, högtalare etc. Vilka är förutsättningarna för att undantagen ska gälla? Svar: Att arbetare inte riskerar att komma inom närområdet Bild 17/ sid 17 På bilden: spänningsförande del befinner sig 1.6m från signalens övre del. Men, det får vara en arbetare på max 1.6m för att kunna stå på den och arbeta utan att med huvudet nå närområdet. Då får arbetaren heller inte lyfta armar eller ha verktyg och andra föremål som kan komma innanför närområdet, dvs. ovanför arbetarens huvud. BVF 1921 kap 5.7 Normala skötselåtgärder På kontaktledningsanläggningar och tågvärmeanläggningar får normala skötselåtgärder utföras med spänningssatt anläggning om följande förutsättningar är uppfyllda: Personalen ska vara instruerad för den aktuella skötselåtgärden. Verktyg och utrustning som används ska vara godkända för den aktuella

14 skötselåtgärden och underhållas enligt tillverkarens anvisningar. Kommentar: Normala skötselåtgärder kräver inte att någon av arbetsmetoderna Arbete nära spänning eller Arbete med spänning tillämpas. Följande arbeten betraktas som normala skötselåtgärder på en kontaktledningsanläggning eller tågvärmeanläggning: byte av lampor på bangårdar med hjälp av specialverktyg ishackning i tunnlar byte av högspänningssäkringar i kontaktledningsstolpar kontroll av isolatorer genom knackning inmätning av fasta objekt mellan undersökningssektionen och lastprofilens gränslinje (FOMUL) med hjälp av särskilt iordningsställd mätningstralla inmätning av kontakttrådens höjd med teleskopisk mätstav inmätning av spårläget med lyft- och baxstång (LOB-stång) uppmätning av vågbildningar med förslitningsmätning kopplingar mätningar och provningar. Övning Normala skötselåtgärder får utföras med spänningssatt anläggning men utan att Arbete med spänning eller Arbete nära spänning tillämpas. Vilken kompetens krävs för att få utföra normala skötselåtgärder? Svar: Personalen ska vara instruerad för den aktuella skötselåtgärden och verktyg samt utrustning som används ska vara godkända för den aktuella skötselåtgärden, och underhållna enligt tillverkarens anvisningar Bild 18, 19 och 20 ej med i elevhäftet Ej med i elevhäftet. En extra varning för arbeten i plankorsningar, som kan utgöra en risk att bommen kommer i kontakt med ledningen. Därför ska man alltid arbeta med bommarna nerfällda Den här bommen är helt enligt reglerna byggd med avståndet. Men vid arbete med bommen kan man riskera att den kommer åt ledningen! Då står man väldigt olämpligt till vid nedre delen av bommen och håller i den. Bild 21 och 22/sid 19 Bild 23/sid Närområde och riskområde Det räcker att arbetare riskerar komma inom respektive område med kroppsdel, verktyg eller något annat föremål.! En isolator får aldrig vidröras! Detta gäller även fasledare i kabelavslut.! För kontaktledningsanläggningar med AT-system gäller samma riskområde och närområde som för BT-system, dvs. 400 respektive 1400 mm. Lågspänningsanläggningar

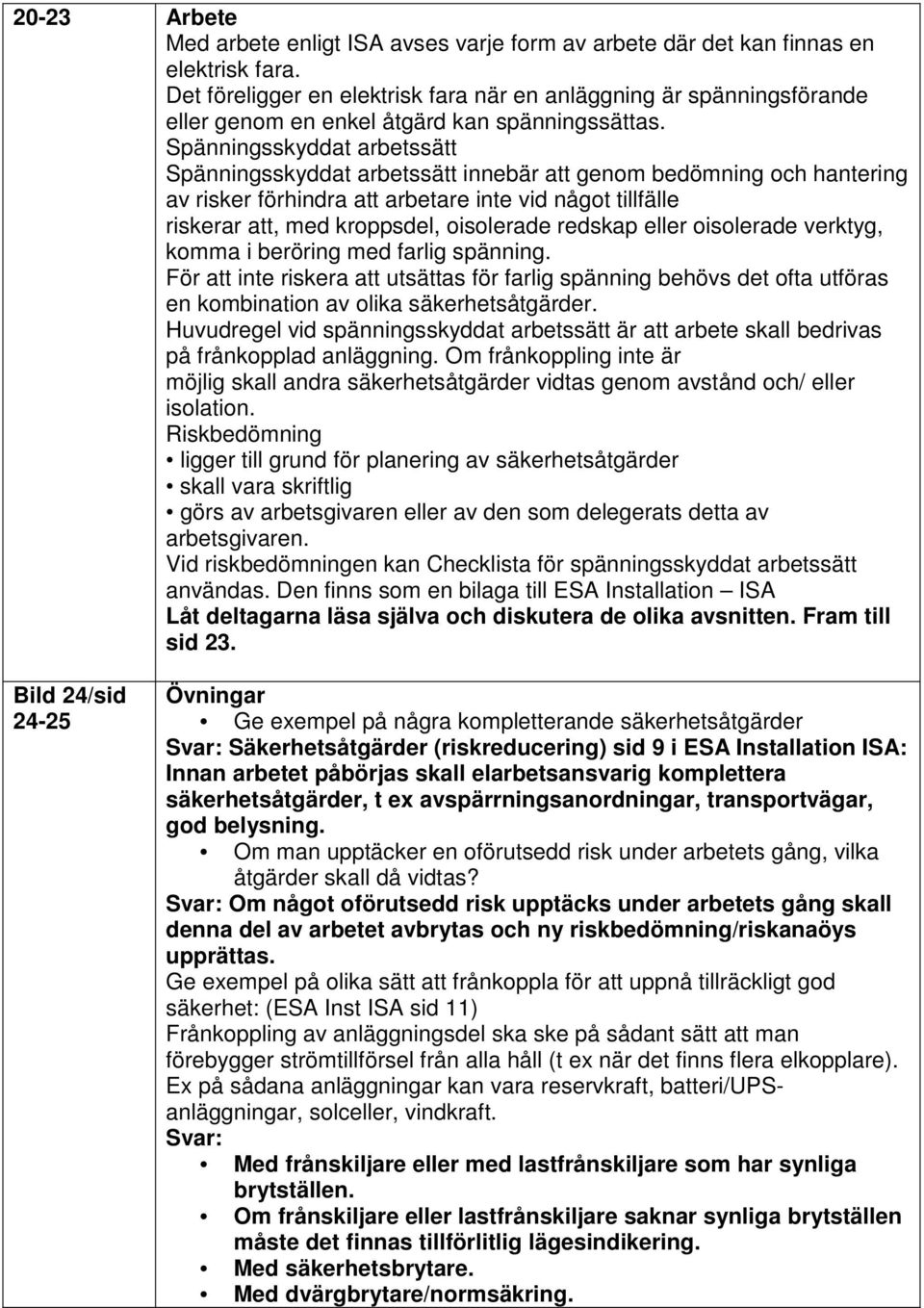

15 20-23 Arbete Med arbete enligt ISA avses varje form av arbete där det kan finnas en elektrisk fara. Det föreligger en elektrisk fara när en anläggning är spänningsförande eller genom en enkel åtgärd kan spänningssättas. Spänningsskyddat arbetssätt Spänningsskyddat arbetssätt innebär att genom bedömning och hantering av risker förhindra att arbetare inte vid något tillfälle riskerar att, med kroppsdel, oisolerade redskap eller oisolerade verktyg, komma i beröring med farlig spänning. För att inte riskera att utsättas för farlig spänning behövs det ofta utföras en kombination av olika säkerhetsåtgärder. Huvudregel vid spänningsskyddat arbetssätt är att arbete skall bedrivas på frånkopplad anläggning. Om frånkoppling inte är möjlig skall andra säkerhetsåtgärder vidtas genom avstånd och/ eller isolation. Riskbedömning ligger till grund för planering av säkerhetsåtgärder skall vara skriftlig görs av arbetsgivaren eller av den som delegerats detta av arbetsgivaren. Vid riskbedömningen kan Checklista för spänningsskyddat arbetssätt användas. Den finns som en bilaga till ESA Installation ISA Låt deltagarna läsa själva och diskutera de olika avsnitten. Fram till sid 23. Bild 24/sid Övningar Ge exempel på några kompletterande säkerhetsåtgärder Svar: Säkerhetsåtgärder (riskreducering) sid 9 i ESA Installation ISA: Innan arbetet påbörjas skall elarbetsansvarig komplettera säkerhetsåtgärder, t ex avspärrningsanordningar, transportvägar, god belysning. Om man upptäcker en oförutsedd risk under arbetets gång, vilka åtgärder skall då vidtas? Svar: Om något oförutsedd risk upptäcks under arbetets gång skall denna del av arbetet avbrytas och ny riskbedömning/riskanaöys upprättas. Ge exempel på olika sätt att frånkoppla för att uppnå tillräckligt god säkerhet: (ESA Inst ISA sid 11) Frånkoppling av anläggningsdel ska ske på sådant sätt att man förebygger strömtillförsel från alla håll (t ex när det finns flera elkopplare). Ex på sådana anläggningar kan vara reservkraft, batteri/upsanläggningar, solceller, vindkraft. Svar: Med frånskiljare eller med lastfrånskiljare som har synliga brytställen. Om frånskiljare eller lastfrånskiljare saknar synliga brytställen måste det finnas tillförlitlig lägesindikering. Med säkerhetsbrytare. Med dvärgbrytare/normsäkring.

16 Genom avlägsnande av smältpatroner. Med utdragbara enheter placerade i frånskiljt läge. Med någon annan metod som är lätt att kontrollera med ögat. Låt deltagarna åter läsa själva fram till sid 27. Diskutera innehållet. Bild 25/sid 28 Statistik visar att ungefär var sjätte elolycka beror på att det är fel i anläggningen eller anslutna anordningar, fel som redan fanns vid första drifttagningen. Orsaker kan vara felaktig montering av materiel. I flera av olyckorna har installationsarbetet utförts av yrkesmän i yrkesmässig verksamhet. För att förebygga olyckor på grund av bristfälliga eller felaktiga installationer ska allt installationsarbete kontrolleras så långt det är praktiskt möjligt. (I betryggande omfattning). SEK Svensk Elstandard har under 2009 gett ut helt nya regler för kontroll före idrifttagning. Den väsentligaste skillnaden mot tidigare regler är att kontrollen nu måste dokumenteras, t.ex. ska provningsresultat redovisas. Bild26/sid28 Vanligaste orsaken till tekniska fel är att utsatta delar saknar förbindelse till skyddsjord eller så har skyddsledaren förväxlats med annan ledare, t ex fasledare. Bild 27/sid 29 Kontroll före idrifttagning ska utföras som dubbelkontroll, det vill säga dels genom inspektion och då i första hand som okulär kontroll, dels genom provning som även innefattar att med lämpliga instrument kontrollera egenskaper som inte går att fastställa genom inspektion. Inspektion ska föregå provning och normalt göras med hela installationen spänningslös. Med inspektion avses en undersökning av elinstallationen med alla sinnen för att fastställa att den är riktigt utförd. Vid provning kan mätinstrument behöva användas för att fastställa att en elinstallation är ändamålsenlig. Dokumentation Som avslutning ska kontrollen dokumenteras. Dokumentationen ska omfatta en förteckning av vad som inspekterats och en förteckning över de kretsar som provats med tillhörande provningsresultat. Dokumentationen bör även innehålla en rekommendation om lämpligt tidsintervall till första periodiska kontroll. Om det finns ett eller flera allvarliga fel i installationen får den inte tas i drift förrän felet är avhjälpt eller att den felaktiga delen är skyddad mot tillkoppling. Även vid färdigställandet av utökningar eller ändringar av en befintlig installation ska kontrollen dokumenteras. Dokumentationen kan då innehålla rekommendationer om reparationer och förbättringar som kan vara lämpliga.

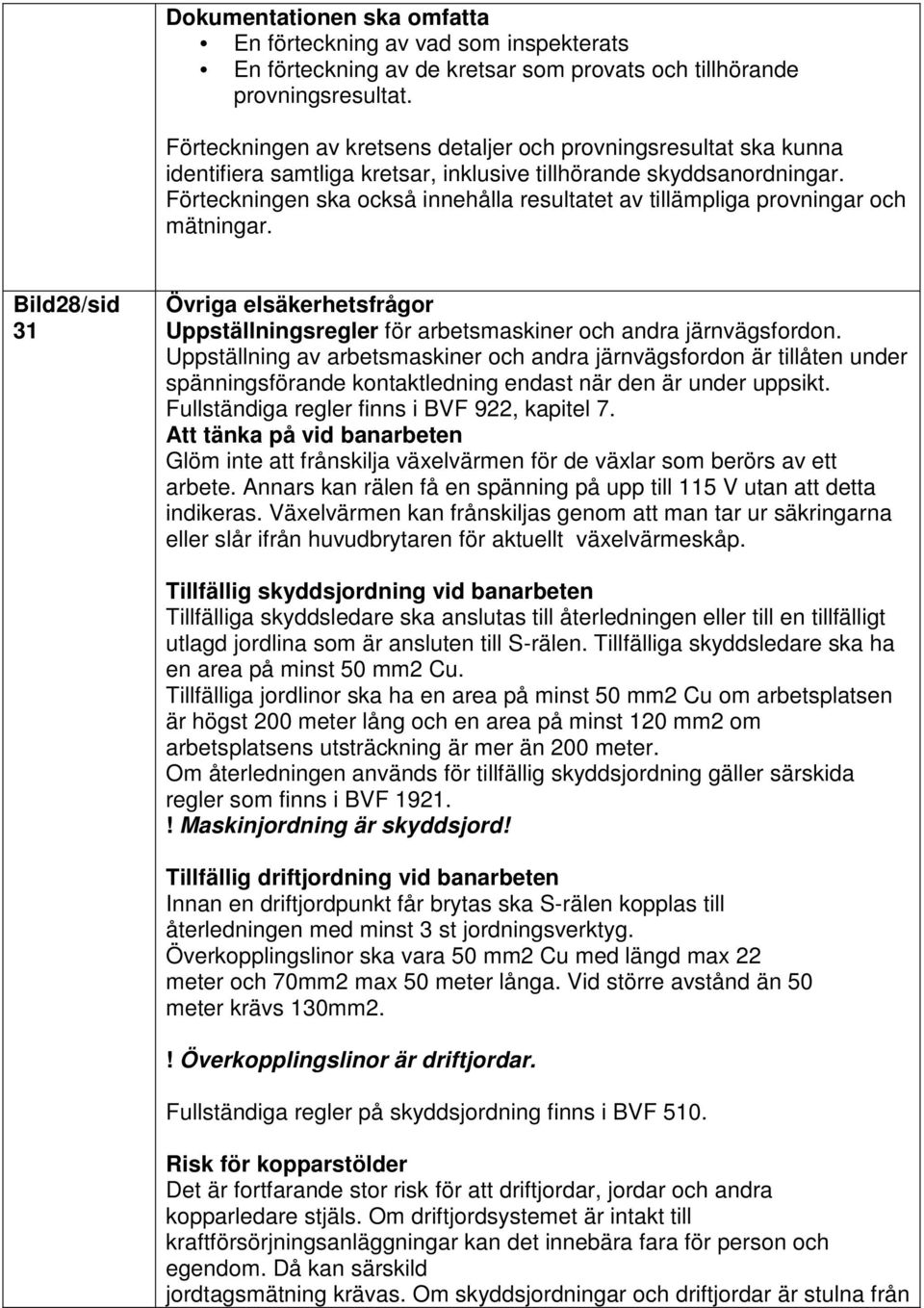

17 Dokumentationen ska omfatta En förteckning av vad som inspekterats En förteckning av de kretsar som provats och tillhörande provningsresultat. Förteckningen av kretsens detaljer och provningsresultat ska kunna identifiera samtliga kretsar, inklusive tillhörande skyddsanordningar. Förteckningen ska också innehålla resultatet av tillämpliga provningar och mätningar. Bild28/sid 31 Övriga elsäkerhetsfrågor Uppställningsregler för arbetsmaskiner och andra järnvägsfordon. Uppställning av arbetsmaskiner och andra järnvägsfordon är tillåten under spänningsförande kontaktledning endast när den är under uppsikt. Fullständiga regler finns i BVF 922, kapitel 7. Att tänka på vid banarbeten Glöm inte att frånskilja växelvärmen för de växlar som berörs av ett arbete. Annars kan rälen få en spänning på upp till 115 V utan att detta indikeras. Växelvärmen kan frånskiljas genom att man tar ur säkringarna eller slår ifrån huvudbrytaren för aktuellt växelvärmeskåp. Tillfällig skyddsjordning vid banarbeten Tillfälliga skyddsledare ska anslutas till återledningen eller till en tillfälligt utlagd jordlina som är ansluten till S-rälen. Tillfälliga skyddsledare ska ha en area på minst 50 mm2 Cu. Tillfälliga jordlinor ska ha en area på minst 50 mm2 Cu om arbetsplatsen är högst 200 meter lång och en area på minst 120 mm2 om arbetsplatsens utsträckning är mer än 200 meter. Om återledningen används för tillfällig skyddsjordning gäller särskida regler som finns i BVF 1921.! Maskinjordning är skyddsjord! Tillfällig driftjordning vid banarbeten Innan en driftjordpunkt får brytas ska S-rälen kopplas till återledningen med minst 3 st jordningsverktyg. Överkopplingslinor ska vara 50 mm2 Cu med längd max 22 meter och 70mm2 max 50 meter långa. Vid större avstånd än 50 meter krävs 130mm2.! Överkopplingslinor är driftjordar. Fullständiga regler på skyddsjordning finns i BVF 510. Risk för kopparstölder Det är fortfarande stor risk för att driftjordar, jordar och andra kopparledare stjäls. Om driftjordsystemet är intakt till kraftförsörjningsanläggningar kan det innebära fara för person och egendom. Då kan särskild jordtagsmätning krävas. Om skyddsjordningar och driftjordar är stulna från

18 övriga anläggningar som ställverk och kontaktledningsstolpar kan det också innebära en risk person och egendom vid fel i anläggningen. Kontakta arbetsledningen för vidare anmälan till anläggningsägare och polisanmälan om sabotage. Bild 29/sid Att arbeta på oregelbundna tider är oundvikligt vid järnvägen. Tillgängligheten i spåret är sämre på dagtid, därför blir det mycket nattarbete för många. Ökad olycksrisk vid nattarbete De senaste åren har forskningen funnit allt fler samband mellan arbetsolyckor och sömnighet (sänkt vakenhet). Risken för felhandlingar och felmanövreringar ökar markant vid nattarbete. Extrema trötthetssymtom mot slutet av nattpassen är en uppenbar säkerhetsrisk. Kroppen är programmerad att vara vaken på den ljusa tiden på dygnet och återhämta sig genom sömn när det är mörkt. Särskilda risker föreligger för yrkesgrupper som nattetid har hand om säkerheten på arbetsplatsen. En trött hjärna reagerar långsammare och är sämre på att ta in nya fakta och uppgifter. Tröttheten underminerar förmågan att fatta beslut och ökar risken för felbeslut. Kopplingen mellan trötthet och olyckor har registrerats i en rad undersökningar: Bland svenska lokförare har 2/3 någon gång nickat till vid nattkörning, jämfört med 1/6 vid dagkörning. En rad laboratoriestudier visar att reaktionssnabbhet, räkneförmåga och problemlösande är klart försämrade under simulerat nattarbete. De tydligaste effekterna på säkerheten syns i samband med singelolyckor i vägtrafiken. Risken för en singelolycka på motorväg är mer än 10 gånger högre hos bilförare på småtimmarna. Försämringen av reaktionsförmågan nattetid har jämförts med den som uppstår vid måttlig alkoholkonsumtion (0,05 procent alkohol i blodomloppet). Förmodligen är dagens uppfattning om trötthetens roll i olycksstatistiken avsevärt underskattad eftersom sänkt vakenhet är svår att påvisa objektivt. Den olycksdrabbade lär också undvika att spontant rapportera trötthet som olycksorsak eftersom olyckor på grund av trötthet bedöms på samma stränga sätt som olyckor på grund av alkoholkonsumtion.
