Vridsektordon SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 med manövermodul AUMA MATIC AM 01.1

Transkript

1 Vridsektordon SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 med manövermodul AUMA MATIC AM 01.1 Driftinstruktion Montering, hantering, idrifttagning

2 Innehållsförteckning AM 01.1 Läs först driftinstruktionen! Beakta säkerhetsanvisningarna. Denna driftinstruktion utgör en del av produkten. Spara driftinstruktionen under produktens hela livslängd. Driftinstruktionen ska ges vidare till nästa användare eller ägare av produkten. Dokumentets syfte: Det här dokumentet innehåller information för installations-, idrifttagnings-, manöver- och underhållspersonal. Det ska underlätta installering och idrifttagning av apparaten. Referensdokumentation: Referensdokumentation kan hämtas från Internet: eller direkt från AUMA (se <Adresser>). Innehållsförteckning 1. Säkerhetsanvisningar Allmänna anvisningar om säkerhet 1.2. Användningsområde 1.3. Användningsområde i ex-zon 22 (tillval) 1.4. Varningsinformation 1.5. Hänvisningar och symboler 2. Identifiering Typskylt 2.2. Kort beskrivning 3. Transport, lagring och förpackning Transport 3.2. Lagring 3.3. Förpackning 4. Montage Monteringsposition 4.2. Montering av handtag på ratt 4.3. Montering av vridsektordon på ventil Koppling 4.4. Montagepositioner för den lokala manöverplatsen Ändra montagepositioner 5. Elanslutning Allmänna anvisningar 5.2. Anslutning med AUMA rund stickpropp Öppna anslutningsutrymmet Ansluta kablar Återmontera anslutningsutrymmet 5.3. Tillbehör till elanslutningen Manövermodul på vägghållare Parkeringsram Skyddslock Dubbelt avtätad mellanram Jordanslutning utvändig Sida

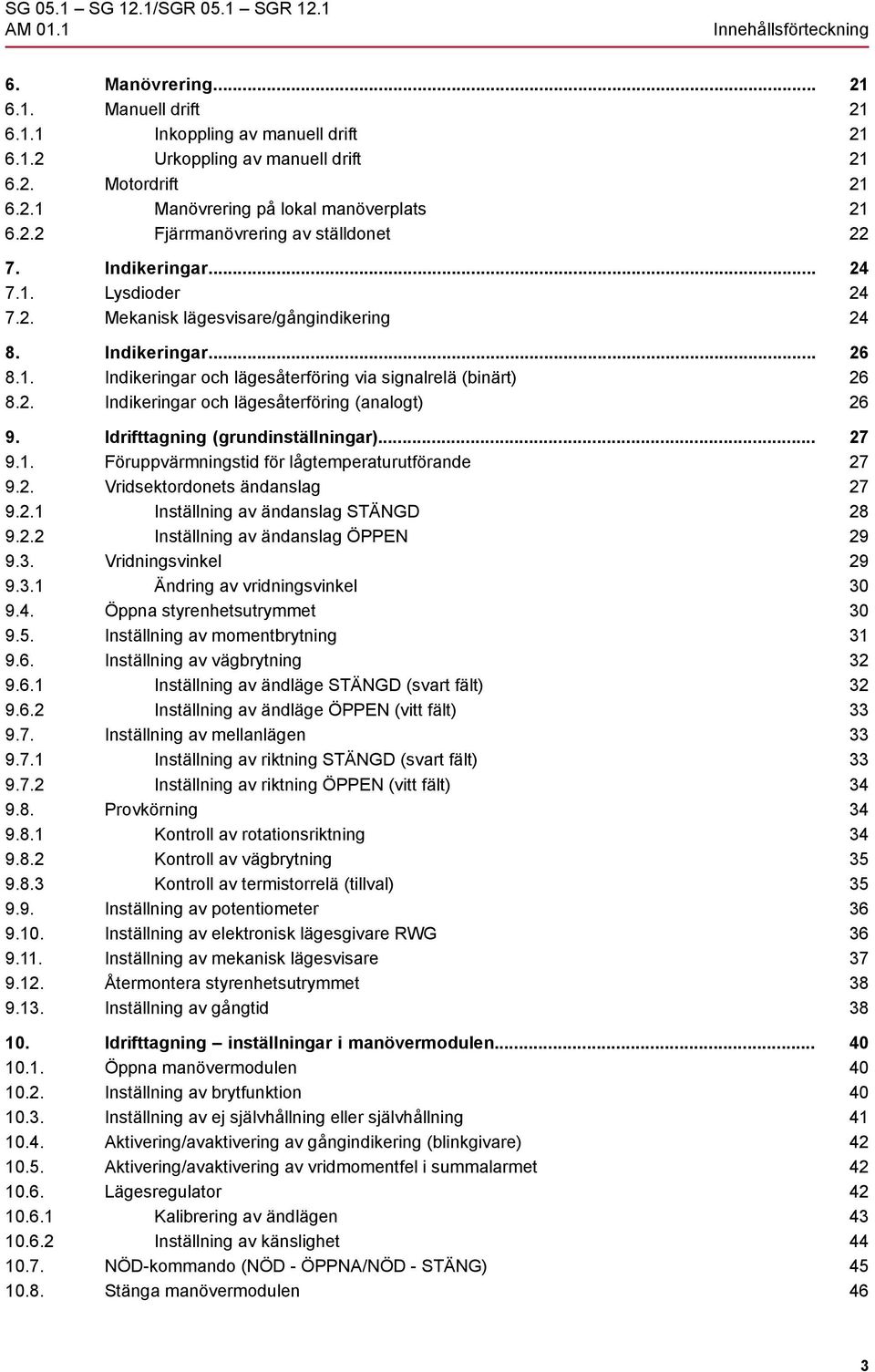

3 AM 01.1 Innehållsförteckning 6. Manövrering Manuell drift Inkoppling av manuell drift Urkoppling av manuell drift 6.2. Motordrift Manövrering på lokal manöverplats Fjärrmanövrering av ställdonet 7. Indikeringar Lysdioder 7.2. Mekanisk lägesvisare/gångindikering 8. Indikeringar Indikeringar och lägesåterföring via signalrelä (binärt) 8.2. Indikeringar och lägesåterföring (analogt) 9. Idrifttagning (grundinställningar) Föruppvärmningstid för lågtemperaturutförande 9.2. Vridsektordonets ändanslag Inställning av ändanslag STÄNGD Inställning av ändanslag ÖPPEN 9.3. Vridningsvinkel Ändring av vridningsvinkel 9.4. Öppna styrenhetsutrymmet 9.5. Inställning av momentbrytning 9.6. Inställning av vägbrytning Inställning av ändläge STÄNGD (svart fält) Inställning av ändläge ÖPPEN (vitt fält) 9.7. Inställning av mellanlägen Inställning av riktning STÄNGD (svart fält) Inställning av riktning ÖPPEN (vitt fält) 9.8. Provkörning Kontroll av rotationsriktning Kontroll av vägbrytning Kontroll av termistorrelä (tillval) 9.9. Inställning av potentiometer Inställning av elektronisk lägesgivare RWG Inställning av mekanisk lägesvisare Återmontera styrenhetsutrymmet Inställning av gångtid 10. Idrifttagning inställningar i manövermodulen Öppna manövermodulen Inställning av brytfunktion Inställning av ej självhållning eller självhållning Aktivering/avaktivering av gångindikering (blinkgivare) Aktivering/avaktivering av vridmomentfel i summalarmet Lägesregulator Kalibrering av ändlägen Inställning av känslighet NÖD-kommando (NÖD - ÖPPNA/NÖD - STÄNG) Stänga manövermodulen

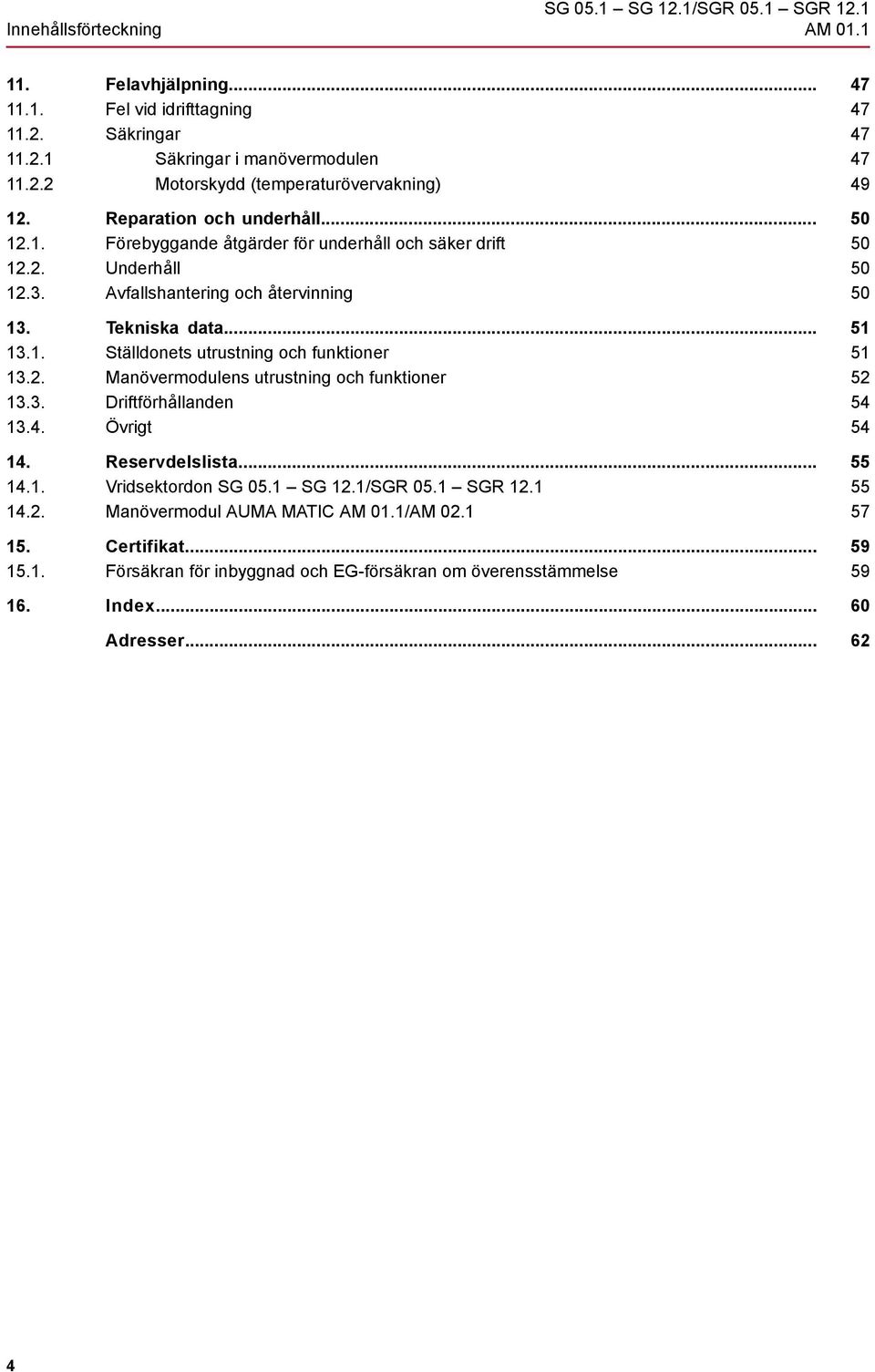

4 Innehållsförteckning AM Felavhjälpning Fel vid idrifttagning Säkringar Säkringar i manövermodulen Motorskydd (temperaturövervakning) 12. Reparation och underhåll Förebyggande åtgärder för underhåll och säker drift Underhåll Avfallshantering och återvinning 13. Tekniska data Ställdonets utrustning och funktioner Manövermodulens utrustning och funktioner Driftförhållanden Övrigt 14. Reservdelslista Vridsektordon SG 05.1 SG 12.1/SGR 05.1 SGR Manövermodul AUMA MATIC AM 01.1/AM Certifikat Försäkran för inbyggnad och EG-försäkran om överensstämmelse 16. Index... Adresser

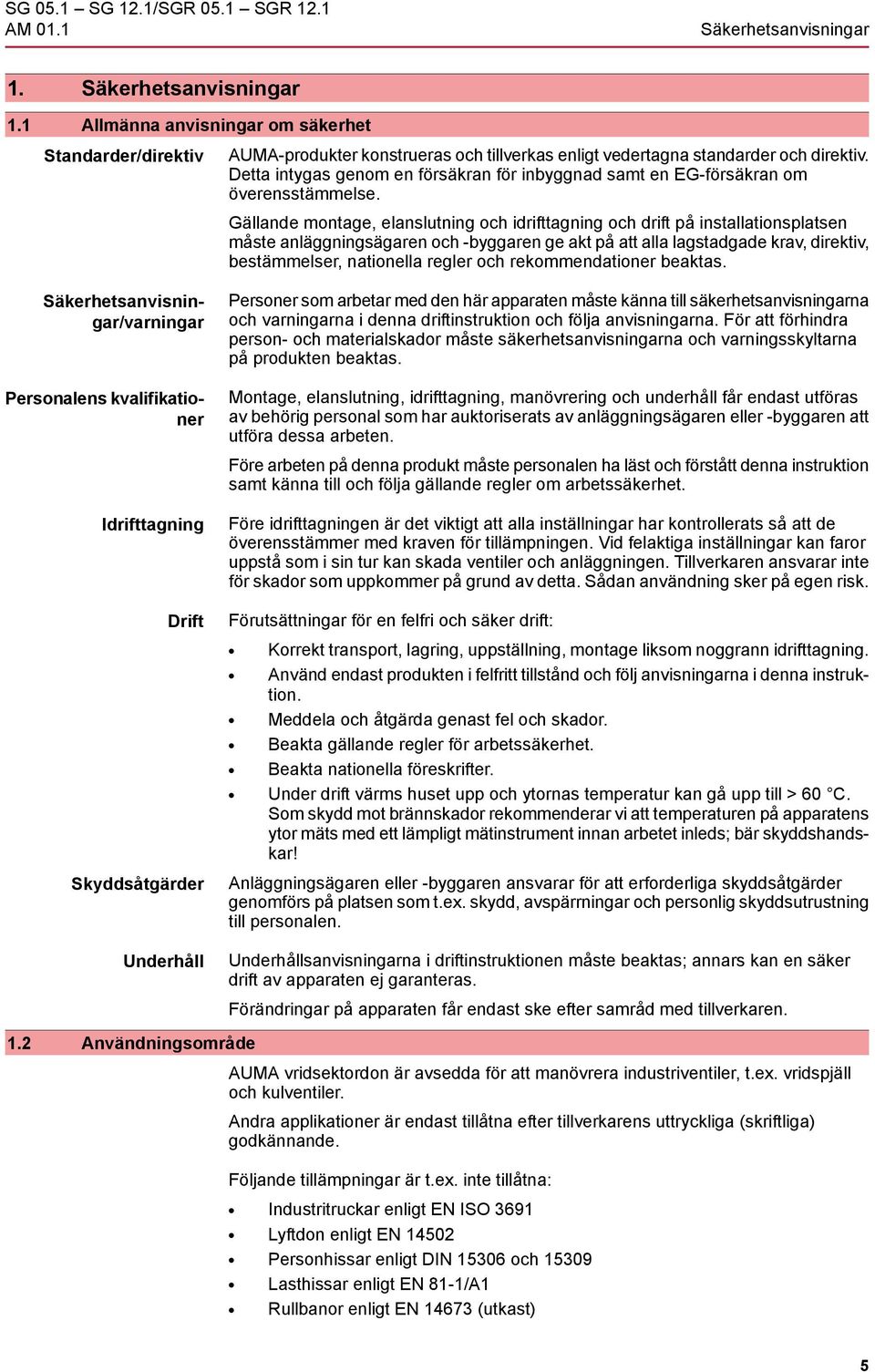

5 AM 01.1 Säkerhetsanvisningar 1. Säkerhetsanvisningar 1.1 Allmänna anvisningar om säkerhet Standarder/direktiv AUMA-produkter konstrueras och tillverkas enligt vedertagna standarder och direktiv. Detta intygas genom en försäkran för inbyggnad samt en EG-försäkran om överensstämmelse. Gällande montage, elanslutning och idrifttagning och drift på installationsplatsen måste anläggningsägaren och -byggaren ge akt på att alla lagstadgade krav, direktiv, bestämmelser, nationella regler och rekommendationer beaktas. Säkerhetsanvisningar/varningar Personalens kvalifikationer Personer som arbetar med den här apparaten måste känna till säkerhetsanvisningarna och varningarna i denna driftinstruktion och följa anvisningarna. För att förhindra person- och materialskador måste säkerhetsanvisningarna och varningsskyltarna på produkten beaktas. Montage, elanslutning, idrifttagning, manövrering och underhåll får endast utföras av behörig personal som har auktoriserats av anläggningsägaren eller -byggaren att utföra dessa arbeten. Före arbeten på denna produkt måste personalen ha läst och förstått denna instruktion samt känna till och följa gällande regler om arbetssäkerhet. Idrifttagning Drift Före idrifttagningen är det viktigt att alla inställningar har kontrollerats så att de överensstämmer med kraven för tillämpningen. Vid felaktiga inställningar kan faror uppstå som i sin tur kan skada ventiler och anläggningen. Tillverkaren ansvarar inte för skador som uppkommer på grund av detta. Sådan användning sker på egen risk. Förutsättningar för en felfri och säker drift: Korrekt transport, lagring, uppställning, montage liksom noggrann idrifttagning. Använd endast produkten i felfritt tillstånd och följ anvisningarna i denna instruktion. Meddela och åtgärda genast fel och skador. Beakta gällande regler för arbetssäkerhet. Beakta nationella föreskrifter. Under drift värms huset upp och ytornas temperatur kan gå upp till > 60 C. Som skydd mot brännskador rekommenderar vi att temperaturen på apparatens ytor mäts med ett lämpligt mätinstrument innan arbetet inleds; bär skyddshandskar! Skyddsåtgärder Underhåll Anläggningsägaren eller -byggaren ansvarar för att erforderliga skyddsåtgärder genomförs på platsen som t.ex. skydd, avspärrningar och personlig skyddsutrustning till personalen. Underhållsanvisningarna i driftinstruktionen måste beaktas; annars kan en säker drift av apparaten ej garanteras. 1.2 Användningsområde Förändringar på apparaten får endast ske efter samråd med tillverkaren. AUMA vridsektordon är avsedda för att manövrera industriventiler, t.ex. vridspjäll och kulventiler. Andra applikationer är endast tillåtna efter tillverkarens uttryckliga (skriftliga) godkännande. Följande tillämpningar är t.ex. inte tillåtna: Industritruckar enligt EN ISO 3691 Lyftdon enligt EN Personhissar enligt DIN och Lasthissar enligt EN 81-1/A1 Rullbanor enligt EN (utkast) 5

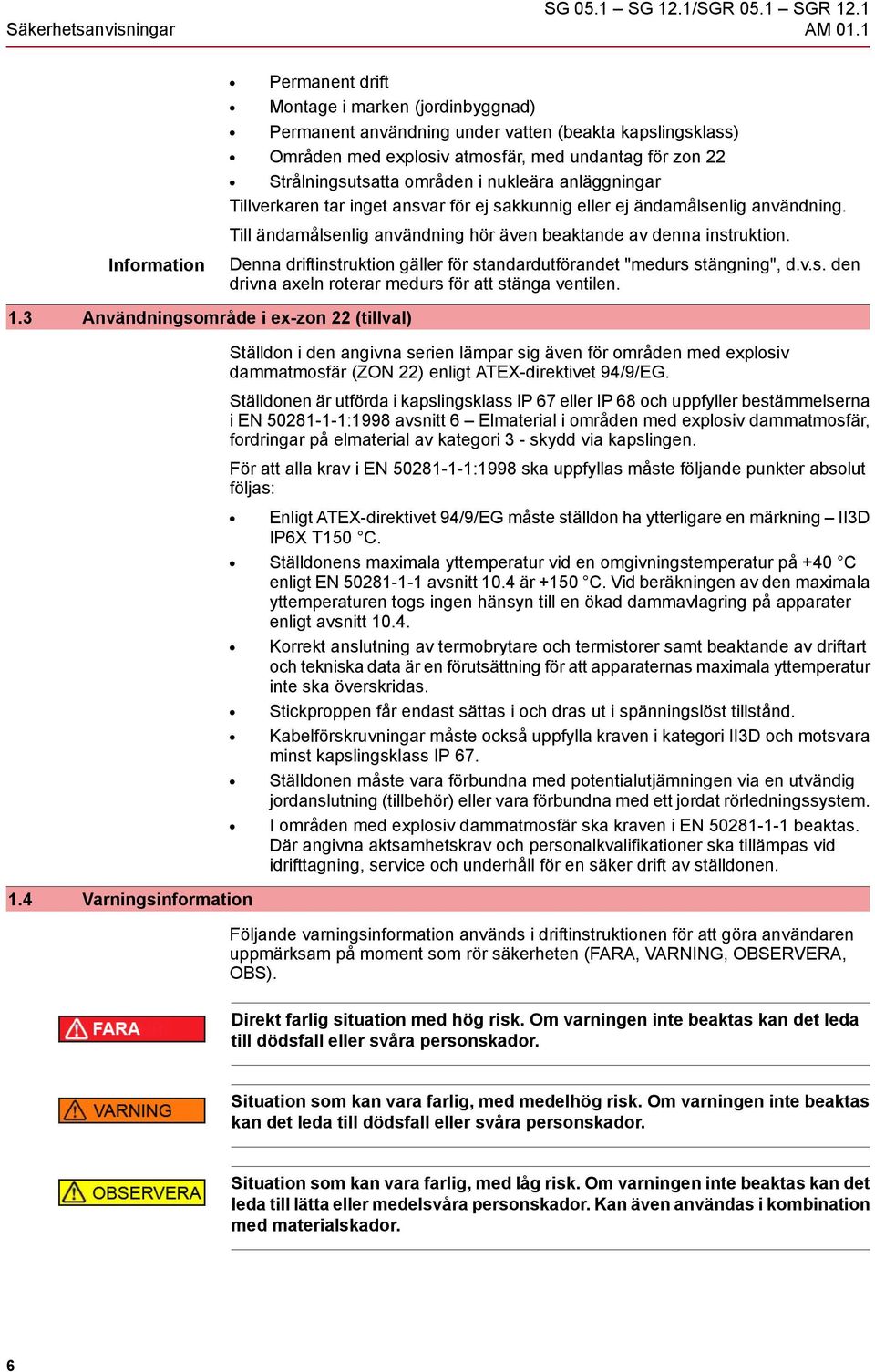

6 Säkerhetsanvisningar AM 01.1 Permanent drift Montage i marken (jordinbyggnad) Permanent användning under vatten (beakta kapslingsklass) Områden med explosiv atmosfär, med undantag för zon 22 Strålningsutsatta områden i nukleära anläggningar Tillverkaren tar inget ansvar för ej sakkunnig eller ej ändamålsenlig användning. Till ändamålsenlig användning hör även beaktande av denna instruktion. Information Denna driftinstruktion gäller för standardutförandet "medurs stängning", d.v.s. den drivna axeln roterar medurs för att stänga ventilen. 1.3 Användningsområde i ex-zon 22 (tillval) Ställdon i den angivna serien lämpar sig även för områden med explosiv dammatmosfär (ZON 22) enligt ATEX-direktivet 94/9/EG. Ställdonen är utförda i kapslingsklass IP 67 eller IP 68 och uppfyller bestämmelserna i EN :1998 avsnitt 6 Elmaterial i områden med explosiv dammatmosfär, fordringar på elmaterial av kategori 3 - skydd via kapslingen. För att alla krav i EN :1998 ska uppfyllas måste följande punkter absolut följas: Enligt ATEX-direktivet 94/9/EG måste ställdon ha ytterligare en märkning II3D IP6X T150 C. Ställdonens maximala yttemperatur vid en omgivningstemperatur på +40 C enligt EN avsnitt 10.4 är +150 C. Vid beräkningen av den maximala yttemperaturen togs ingen hänsyn till en ökad dammavlagring på apparater enligt avsnitt Korrekt anslutning av termobrytare och termistorer samt beaktande av driftart och tekniska data är en förutsättning för att apparaternas maximala yttemperatur inte ska överskridas. Stickproppen får endast sättas i och dras ut i spänningslöst tillstånd. Kabelförskruvningar måste också uppfylla kraven i kategori II3D och motsvara minst kapslingsklass IP 67. Ställdonen måste vara förbundna med potentialutjämningen via en utvändig jordanslutning (tillbehör) eller vara förbundna med ett jordat rörledningssystem. I områden med explosiv dammatmosfär ska kraven i EN beaktas. Där angivna aktsamhetskrav och personalkvalifikationer ska tillämpas vid idrifttagning, service och underhåll för en säker drift av ställdonen. 1.4 Varningsinformation Följande varningsinformation används i driftinstruktionen för att göra användaren uppmärksam på moment som rör säkerheten (FARA, VARNING, OBSERVERA, OBS). Direkt farlig situation med hög risk. Om varningen inte beaktas kan det leda till dödsfall eller svåra personskador. Situation som kan vara farlig, med medelhög risk. Om varningen inte beaktas kan det leda till dödsfall eller svåra personskador. Situation som kan vara farlig, med låg risk. Om varningen inte beaktas kan det leda till lätta eller medelsvåra personskador. Kan även användas i kombination med materialskador. 6

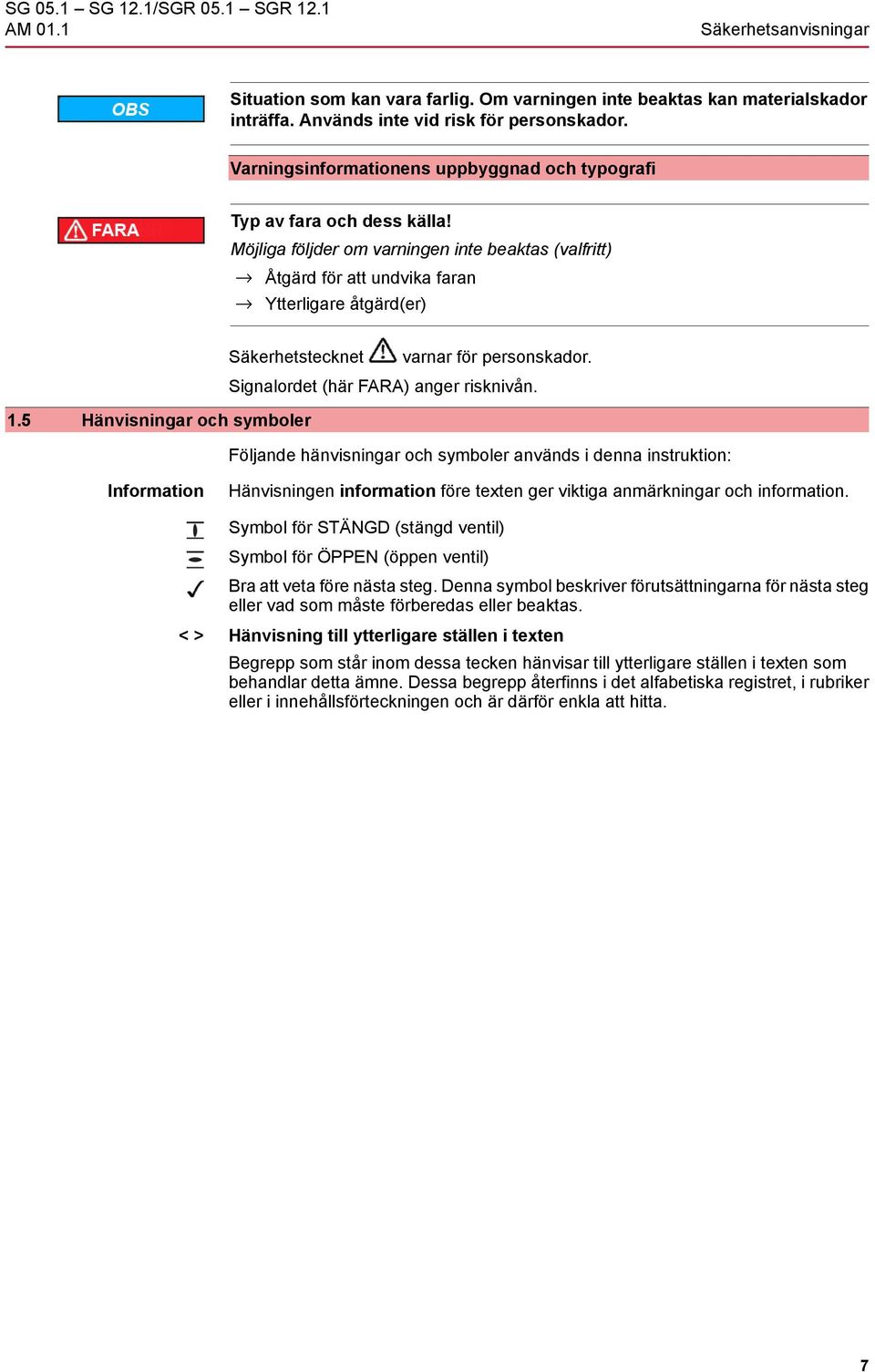

7 AM 01.1 Säkerhetsanvisningar Situation som kan vara farlig. Om varningen inte beaktas kan materialskador inträffa. Används inte vid risk för personskador. Varningsinformationens uppbyggnad och typografi Typ av fara och dess källa! Möjliga följder om varningen inte beaktas (valfritt) Åtgärd för att undvika faran Ytterligare åtgärd(er) Säkerhetstecknet varnar för personskador. 1.5 Hänvisningar och symboler Signalordet (här FARA) anger risknivån. Följande hänvisningar och symboler används i denna instruktion: Information Hänvisningen information före texten ger viktiga anmärkningar och information. Symbol för STÄNGD (stängd ventil) Symbol för ÖPPEN (öppen ventil) Bra att veta före nästa steg. Denna symbol beskriver förutsättningarna för nästa steg eller vad som måste förberedas eller beaktas. < > Hänvisning till ytterligare ställen i texten Begrepp som står inom dessa tecken hänvisar till ytterligare ställen i texten som behandlar detta ämne. Dessa begrepp återfinns i det alfabetiska registret, i rubriker eller i innehållsförteckningen och är därför enkla att hitta. 7

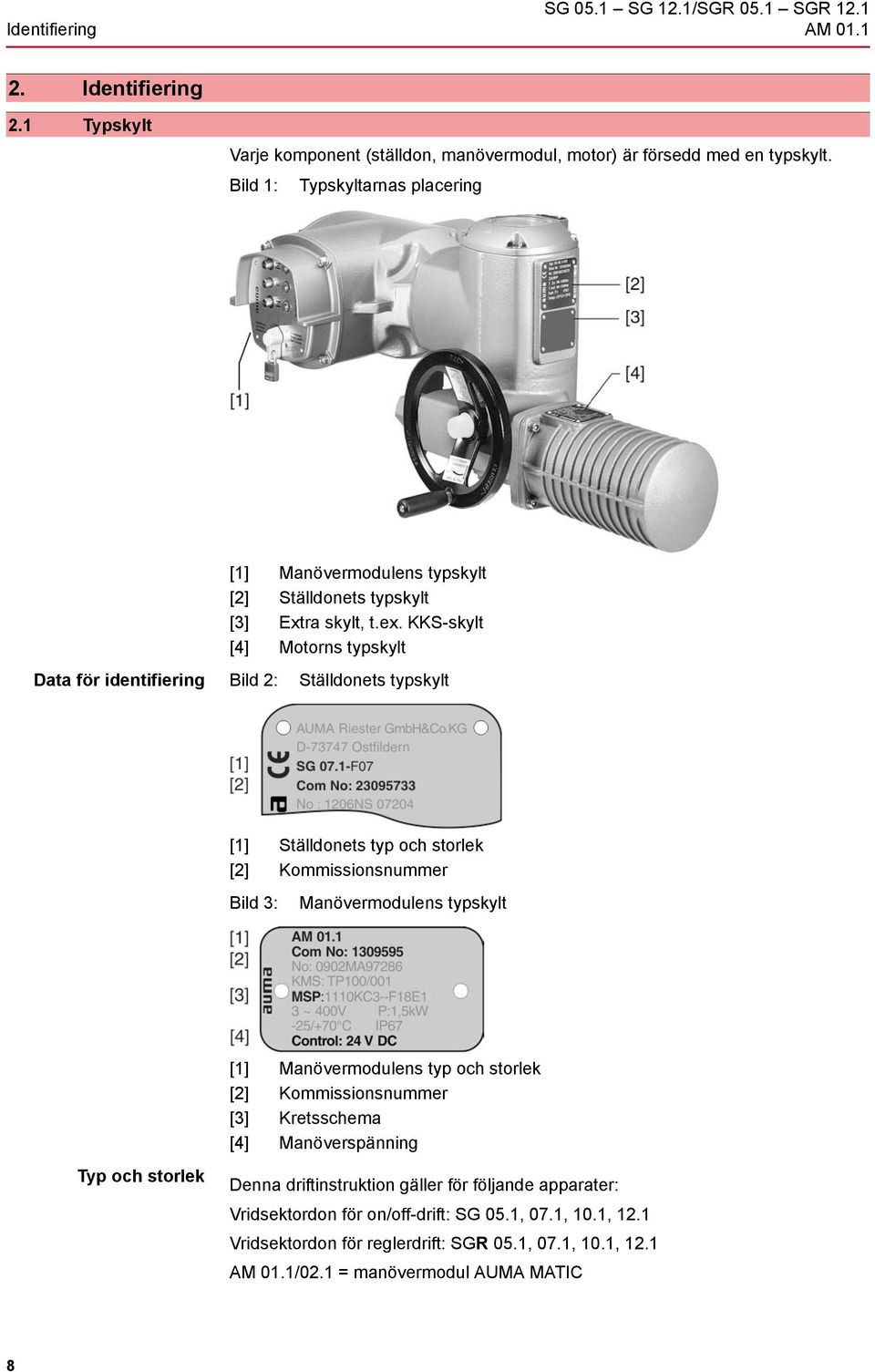

8 Identifiering AM Identifiering 2.1 Typskylt Varje komponent (ställdon, manövermodul, motor) är försedd med en typskylt. Bild 1: Typskyltarnas placering [1] Manövermodulens typskylt [2] Ställdonets typskylt [3] Extra skylt, t.ex. KKS-skylt [4] Motorns typskylt Data för identifiering Bild 2: Ställdonets typskylt [1] Ställdonets typ och storlek [2] Kommissionsnummer Bild 3: Manövermodulens typskylt [1] Manövermodulens typ och storlek [2] Kommissionsnummer [3] Kretsschema [4] Manöverspänning Typ och storlek Denna driftinstruktion gäller för följande apparater: Vridsektordon för on/off-drift: SG 05.1, 07.1, 10.1, 12.1 Vridsektordon för reglerdrift: SGR 05.1, 07.1, 10.1, 12.1 AM 01.1/02.1 = manövermodul AUMA MATIC 8

9 AM 01.1 Identifiering Kommissionsnummer Styrning Varje apparat tilldelas ett orderspecifikt kommissionsnummer. Med hjälp av detta nummer kan kretsschema, testprotokoll och ytterligare information om apparaten laddas ner direkt från Internet på 24 V DC = styrning via parallellt gränssnitt med 24 V DC styrspänning. 115 V AC = styrning via parallellt gränssnitt med 115 V AC styrspänning. 0/4 20 ma = styrning via parallellt gränssnitt: analog ingång 0/4 20 ma. 2.2 Kort beskrivning Vridsektordon Definition enligt EN ISO 5211: Manövermodul Lokal manöverplats Ett vridsektordon är ett ställdon som överför ett vridmoment till en ventil som är mindre än en fullständig rotation. Det behöver inte kunna ta upp axialkrafter. Vridsektordonen från AUMA drivs av elmotorer. Det finns en ratt för manuell manövrering. Brytfunktionen i ändlägena kan utföras väg- eller momentberoende. En manövermodul är nödvändig för att styra och för att bearbeta körkommandon. Manövermodulen AUMA MATIC har till uppgift att styra AUMA-ställdon och levereras driftklara. Manövermodulen kan monteras direkt på ställdonet eller på en vägghållare separat från ställdonet. Funktionerna i manövermodulen AUMA MATIC omfattar vanlig ÖPPNA STÄNG-styrning av ventiler men även lägesindikeringar, olika meddelanden samt lägesreglering. Manövrering (med tryckknappar), inställningar och indikeringar kan utföras direkt på manövermodulen (beskrivs i denna driftinstruktion). 9

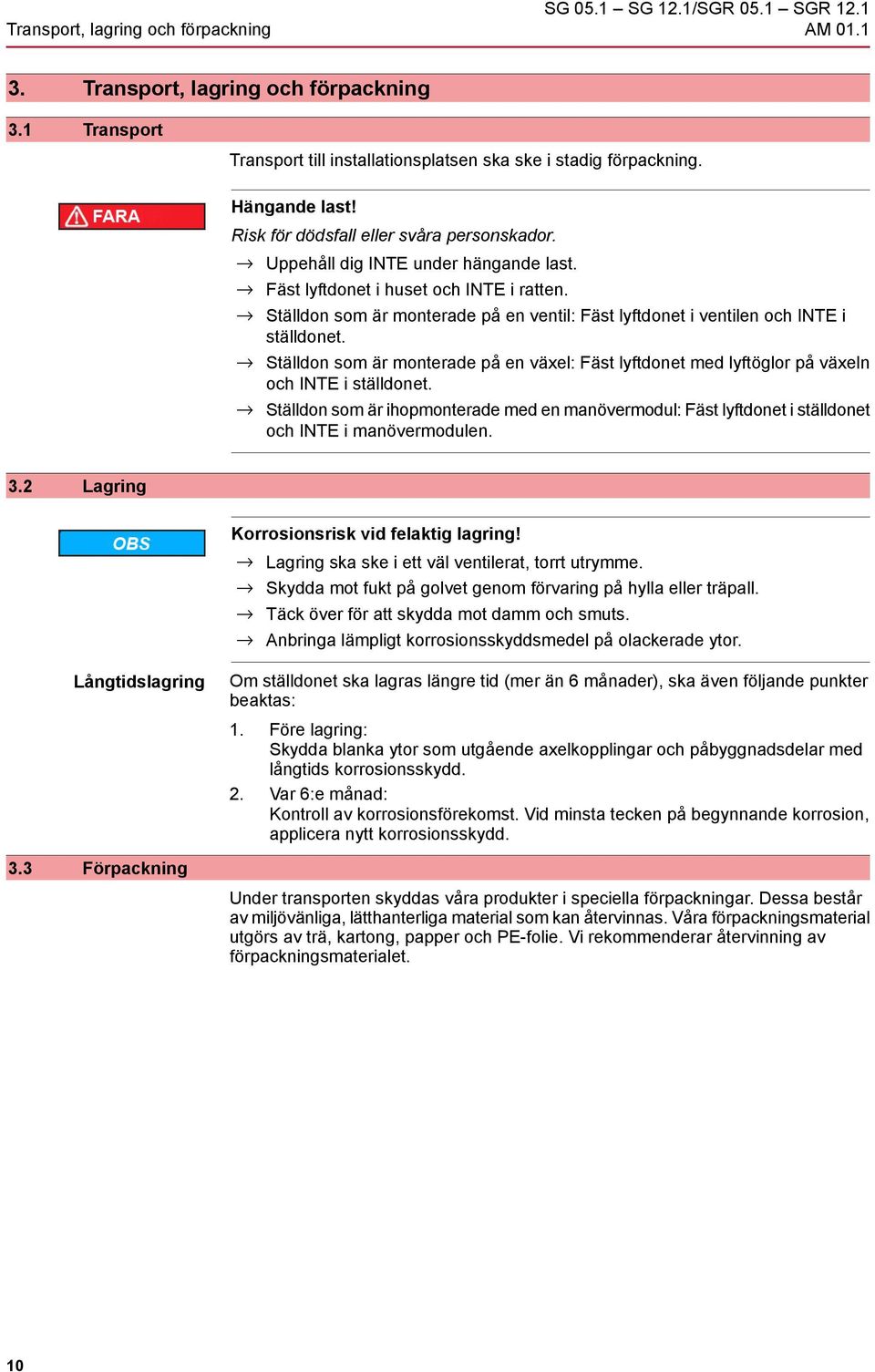

10 Transport, lagring och förpackning AM Transport, lagring och förpackning 3.1 Transport Transport till installationsplatsen ska ske i stadig förpackning. Hängande last! Risk för dödsfall eller svåra personskador. Uppehåll dig INTE under hängande last. Fäst lyftdonet i huset och INTE i ratten. Ställdon som är monterade på en ventil: Fäst lyftdonet i ventilen och INTE i ställdonet. Ställdon som är monterade på en växel: Fäst lyftdonet med lyftöglor på växeln och INTE i ställdonet. Ställdon som är ihopmonterade med en manövermodul: Fäst lyftdonet i ställdonet och INTE i manövermodulen. 3.2 Lagring Korrosionsrisk vid felaktig lagring! Lagring ska ske i ett väl ventilerat, torrt utrymme. Skydda mot fukt på golvet genom förvaring på hylla eller träpall. Täck över för att skydda mot damm och smuts. Anbringa lämpligt korrosionsskyddsmedel på olackerade ytor. Långtidslagring Om ställdonet ska lagras längre tid (mer än 6 månader), ska även följande punkter beaktas: 1. Före lagring: Skydda blanka ytor som utgående axelkopplingar och påbyggnadsdelar med långtids korrosionsskydd. 2. Var 6:e månad: Kontroll av korrosionsförekomst. Vid minsta tecken på begynnande korrosion, applicera nytt korrosionsskydd. 3.3 Förpackning Under transporten skyddas våra produkter i speciella förpackningar. Dessa består av miljövänliga, lätthanterliga material som kan återvinnas. Våra förpackningsmaterial utgörs av trä, kartong, papper och PE-folie. Vi rekommenderar återvinning av förpackningsmaterialet. 10

11 AM 01.1 Montage 4. Montage 4.1 Monteringsposition Ställdon och manövermoduler från AUMA kan installeras i valfri monteringsposition, utan begränsningar. 4.2 Montering av handtag på ratt För att undvika transportskador monteras handtaget omvänt på ratten. Före idrifttagning måste handtaget monteras i korrekt position: 1. Skruva loss hattmuttern [1] och dra ut handtaget [2]. 2. Stick in handtaget [2] igen i korrekt position och fäst det med hattmuttern [1]. 4.3 Montering av vridsektordon på ventil 3. Dra av dekalen från ratten när handtaget har monterats. Korrosionsrisk vid lackskador och kondensvatten! Reparera lackskador efter arbeten på apparaten. Anslut omedelbart apparaten elektriskt efter montaget så att värmeelementet förhindrar kondensbildning. 11

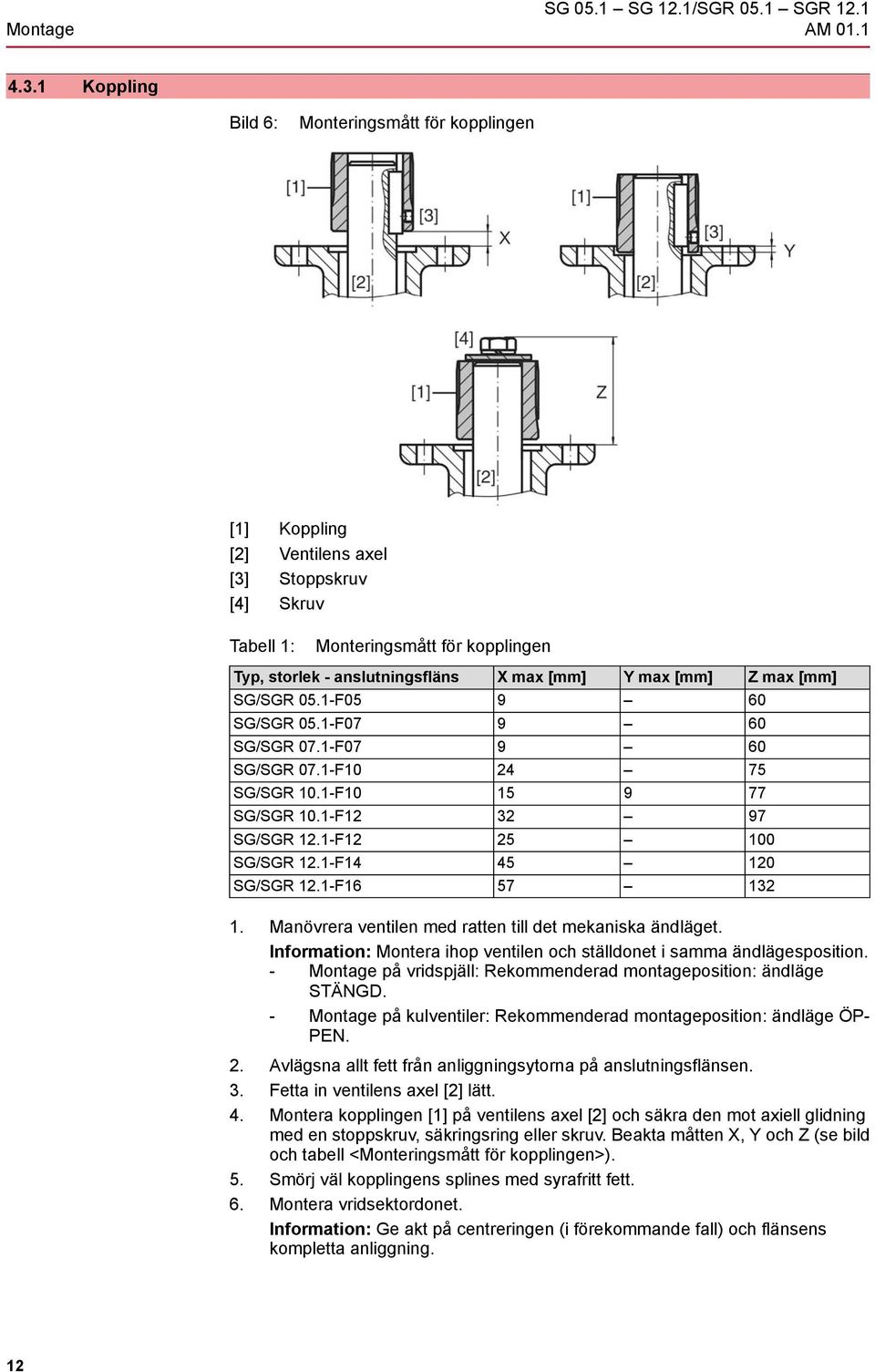

12 Montage AM Koppling Bild 6: Monteringsmått för kopplingen [1] Koppling [2] Ventilens axel [3] Stoppskruv [4] Skruv Tabell 1: Monteringsmått för kopplingen Typ, storlek - anslutningsfläns X max [mm] Y max [mm] Z max [mm] SG/SGR 05.1-F SG/SGR 05.1-F SG/SGR 07.1-F SG/SGR 07.1-F SG/SGR 10.1-F SG/SGR 10.1-F SG/SGR 12.1-F SG/SGR 12.1-F SG/SGR 12.1-F Manövrera ventilen med ratten till det mekaniska ändläget. Information: Montera ihop ventilen och ställdonet i samma ändlägesposition. - Montage på vridspjäll: Rekommenderad montageposition: ändläge STÄNGD. - Montage på kulventiler: Rekommenderad montageposition: ändläge ÖP- PEN. 2. Avlägsna allt fett från anliggningsytorna på anslutningsflänsen. 3. Fetta in ventilens axel [2] lätt. 4. Montera kopplingen [1] på ventilens axel [2] och säkra den mot axiell glidning med en stoppskruv, säkringsring eller skruv. Beakta måtten X, Y och Z (se bild och tabell <Monteringsmått för kopplingen>). 5. Smörj väl kopplingens splines med syrafritt fett. 6. Montera vridsektordonet. Information: Ge akt på centreringen (i förekommande fall) och flänsens kompletta anliggning. 12

13 AM 01.1 Montage 7. Om hålen i flänsen inte stämmer överens med gängorna: 7.1 Vrid på ratten något tills hålen ligger i linje med varandra. 7.2 Flytta ställdonet en kugg på kopplingen vid behov. 8. Skruva fast ställdonet med skruvar [4]. Information: För att undvika kontaktkorrosion rekommenderar vi att skruvarna förses med gängtätningsmedel. Skruva fast skruvarna [4] korsvis med ett vridmoment enligt tabell. Tabell 2: Skruvar Gänga M6 M8 M10 M12 Åtdragningsmoment för skruvar Åtdragningsmoment T A [Nm] Hållfasthetsklass Montagepositioner för den lokala manöverplatsen Den lokala manöverplatsen monteras enligt ordern. Om den lokala manöverplatsens position efter montering på ventilen resp. växeln är olämplig kan positionen ändras i efterhand. Fyra montagepositioner är möjliga. Bild 7: Montagepositioner A och B Bild 8: Montagepositioner C och D 13

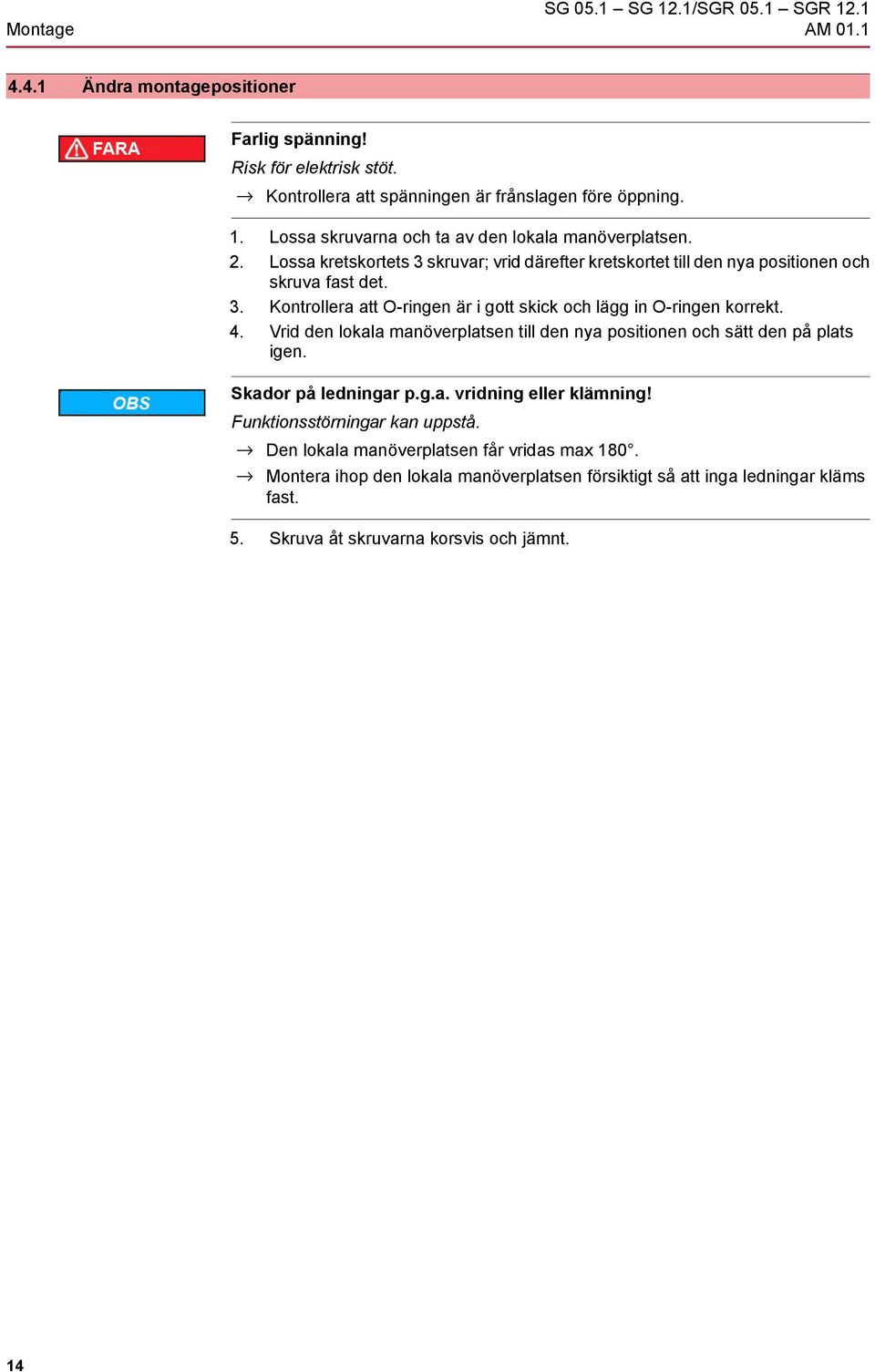

14 Montage AM Ändra montagepositioner Farlig spänning! Risk för elektrisk stöt. Kontrollera att spänningen är frånslagen före öppning. 1. Lossa skruvarna och ta av den lokala manöverplatsen. 2. Lossa kretskortets 3 skruvar; vrid därefter kretskortet till den nya positionen och skruva fast det. 3. Kontrollera att O-ringen är i gott skick och lägg in O-ringen korrekt. 4. Vrid den lokala manöverplatsen till den nya positionen och sätt den på plats igen. Skador på ledningar p.g.a. vridning eller klämning! Funktionsstörningar kan uppstå. Den lokala manöverplatsen får vridas max 180. Montera ihop den lokala manöverplatsen försiktigt så att inga ledningar kläms fast. 5. Skruva åt skruvarna korsvis och jämnt. 14

15 AM 01.1 Elanslutning 5. Elanslutning 5.1 Allmänna anvisningar Fara p.g.a. felaktig elanslutning Om varningen inte beaktas kan det leda till dödsfall eller svåra personskador eller materialskador. Elanslutningen får endast utföras av behörig personal. Beakta de allmänna anvisningarna i detta kapitel innan anslutningen utförs. Läs och beakta kapitlet <Idrifttagning> och <Provkörning> innan spänningen slås på efter anslutningen. Kretsschema/kopplingsschema Säkringar som måste installeras på platsen Aktuellt kretsschema/kopplingsschema bifogas driftinstruktionen i den väderbeständiga plastfickan som är fastsatt på apparaten. Kopplingsschemat kan även beställas varvid uppgift om kommissionsnummer (se typskylt) ska lämnas, eller hämtas direkt från Internet ( För kortslutningsskydd och för frånskiljning av spänningen till ställdonet krävs att säkringar och lastfrånskiljare installeras på platsen. Dimensioneringsströmmen beräknas med hjälp av motorns strömförbrukning (se elektriskt datablad) plus manövermodulens strömförbrukning. Tabell 3: Manövermodulens strömförbrukning Nätspänning 100 till 120 V AC (±10 %) 208 till 240 V AC (±10 %) 380 till 500 V AC (±10 %) 24 V DC (+20 %/ 15 %) och AC-motor Max. strömförbrukning 575 ma 275 ma 160 ma 500 ma Tabell 4: Maximalt tillåten säkring Effektaggregat Reverserande kontaktor Tyristor Märkeffekt Upp till 1,5 kw Upp till 1,5 kw Max. säkring 16 A (gl/gg) 16 A (g/r) I²t<1 500A²s Om manövermodulen monteras separat från ställdonet (manövermodulen på en vägghållare): Beakta längden och ledararean på förbindelseledningen när säkringen dimensioneras. Manövermodulens spänningsförsörjning (elektronik) Säkerhetsstandarder EMC-kompatibel ledningsdragning Vid extern försörjning av manövermodulen (elektronik) med 24 V DC filtreras spänningsförsörjningen av en intern µf-kondensator. Beakta vid dimensioneringen av spänningsförsörjningen att denna kondensator laddas när den externa spänningsförsörjningen slås på. Alla externt anslutna apparater måste överensstämma med gällande säkerhetsstandarder. Signal- och bussledningar är störningskänsliga. Det kan uppstå störningar i motorledningarna. Störande och störningskänsliga kablar ska dras med så stort avstånd som möjligt från varandra. Störtåligheten hos signal- och bussledningar ökar om ledningarna dras nära jordpotentialen. Undvika att använda långa kablar eller dra dem i områden med få störningar. Undvik långa parallella dragningar av störande och störningskänsliga kablar. Använd skärmade kablar vid anslutning av lägesgivare. 15

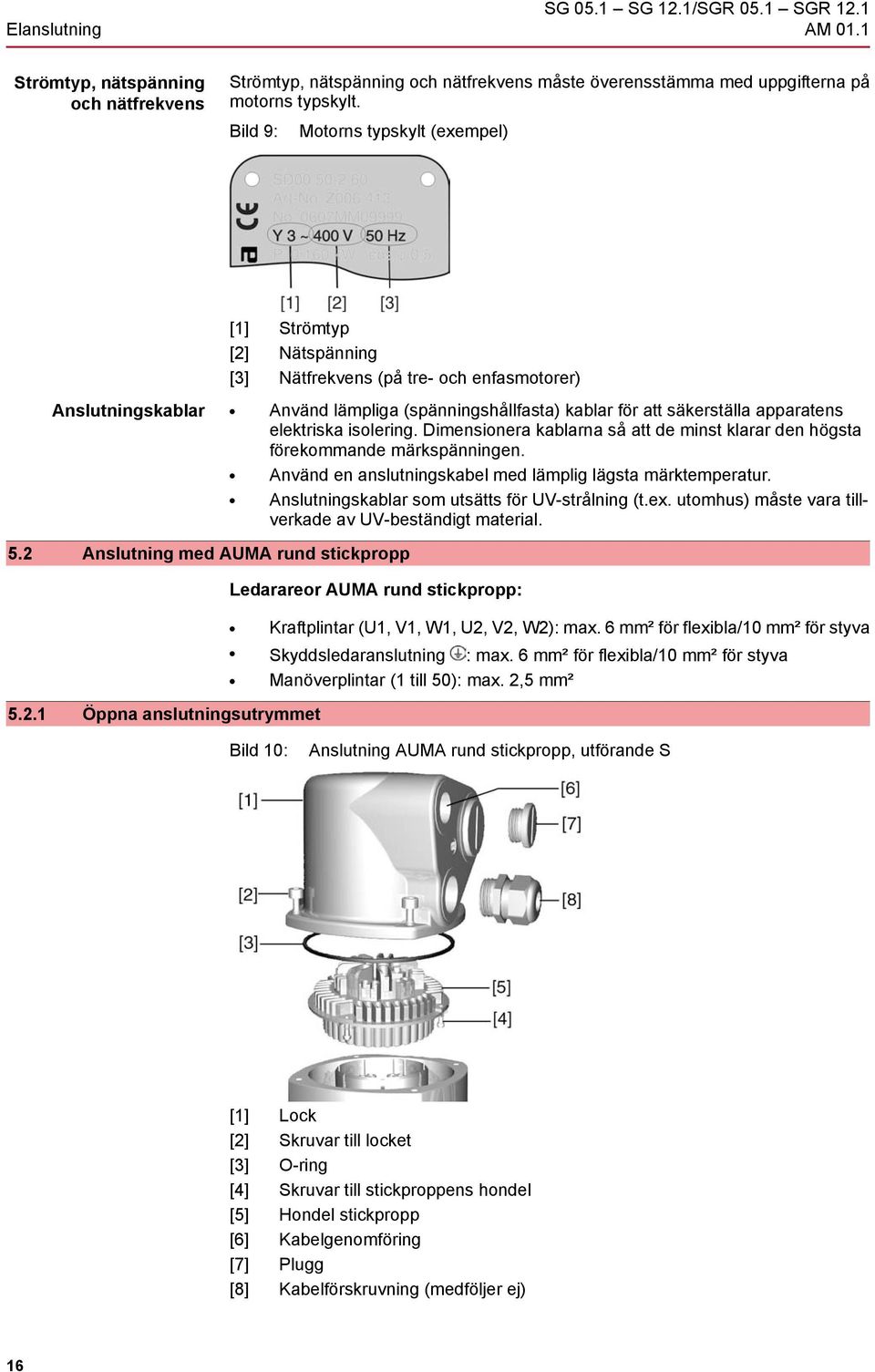

16 Elanslutning AM 01.1 Strömtyp, nätspänning och nätfrekvens Strömtyp, nätspänning och nätfrekvens måste överensstämma med uppgifterna på motorns typskylt. Bild 9: Motorns typskylt (exempel) [1] Strömtyp [2] Nätspänning [3] Nätfrekvens (på tre- och enfasmotorer) Anslutningskablar Använd lämpliga (spänningshållfasta) kablar för att säkerställa apparatens elektriska isolering. Dimensionera kablarna så att de minst klarar den högsta förekommande märkspänningen. Använd en anslutningskabel med lämplig lägsta märktemperatur. Anslutningskablar som utsätts för UV-strålning (t.ex. utomhus) måste vara tillverkade av UV-beständigt material. 5.2 Anslutning med AUMA rund stickpropp Ledarareor AUMA rund stickpropp: Kraftplintar (U1, V1, W1, U2, V2, W2): max. 6 mm² för flexibla/10 mm² för styva Skyddsledaranslutning : max. 6 mm² för flexibla/10 mm² för styva Manöverplintar (1 till 50): max. 2,5 mm² Öppna anslutningsutrymmet Bild 10: Anslutning AUMA rund stickpropp, utförande S [1] Lock [2] Skruvar till locket [3] O-ring [4] Skruvar till stickproppens hondel [5] Hondel stickpropp [6] Kabelgenomföring [7] Plugg [8] Kabelförskruvning (medföljer ej) 16

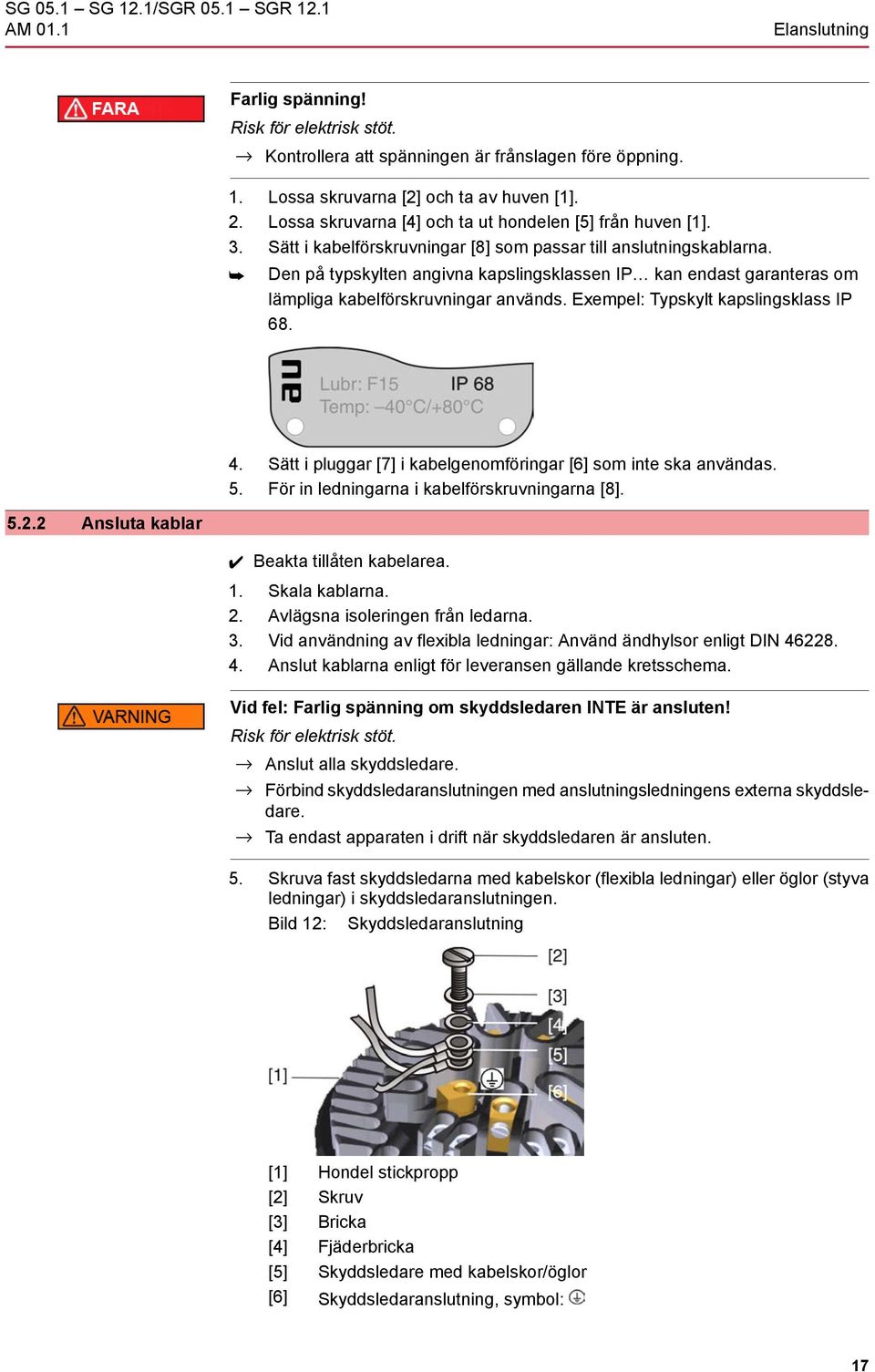

17 AM 01.1 Elanslutning Farlig spänning! Risk för elektrisk stöt. Kontrollera att spänningen är frånslagen före öppning. 1. Lossa skruvarna [2] och ta av huven [1]. 2. Lossa skruvarna [4] och ta ut hondelen [5] från huven [1]. 3. Sätt i kabelförskruvningar [8] som passar till anslutningskablarna. Den på typskylten angivna kapslingsklassen IP kan endast garanteras om lämpliga kabelförskruvningar används. Exempel: Typskylt kapslingsklass IP Sätt i pluggar [7] i kabelgenomföringar [6] som inte ska användas. 5. För in ledningarna i kabelförskruvningarna [8] Ansluta kablar Beakta tillåten kabelarea. 1. Skala kablarna. 2. Avlägsna isoleringen från ledarna. 3. Vid användning av flexibla ledningar: Använd ändhylsor enligt DIN Anslut kablarna enligt för leveransen gällande kretsschema. Vid fel: Farlig spänning om skyddsledaren INTE är ansluten! Risk för elektrisk stöt. Anslut alla skyddsledare. Förbind skyddsledaranslutningen med anslutningsledningens externa skyddsledare. Ta endast apparaten i drift när skyddsledaren är ansluten. 5. Skruva fast skyddsledarna med kabelskor (flexibla ledningar) eller öglor (styva ledningar) i skyddsledaranslutningen. Bild 12: Skyddsledaranslutning [1] Hondel stickpropp [2] Skruv [3] Bricka [4] Fjäderbricka [5] Skyddsledare med kabelskor/öglor [6] Skyddsledaranslutning, symbol: 17

18 Elanslutning AM 01.1 Korrosionsrisk p.g.a. kondensvatten! Ta apparaten i drift direkt efter montaget så att värmeelementet förhindrar kondensbildning. Information Vissa ställdon har även motoruppvärmning. Motoruppvärmningen minskar kondensbildningen i motorn och förbättrar start vid extremt låga temperaturer Återmontera anslutningsutrymmet Bild 13: Exempel: Utförande S [1] Huv [2] Skruvar till huven [3] O-ring [4] Skruvar till stickproppens hondel [5] Hondel stickpropp [6] Kabelgenomföring [7] Plugg [8] Kabelförskruvning (medföljer ej) 5.3 Tillbehör till elanslutningen Risk för kortslutning om kablar kläms! Risk för elektrisk stöt och funktionsstörningar. Montera stickproppens hondel försiktigt så att inga kablar kläms. 1. Montera stickproppens hondel [5] i huven [1] och skruva fast den med skruvar [4]. 2. Rengör tätningsytorna på huven [1] och huset. 3. Kontrollera att O-ringen [3] är i gott skick; byt ut den mot en ny om den är skadad. 4. Fetta in O-ringen lätt med syrafritt fett (t.ex. vaselin) och lägg in ringen korrekt. 5. Sätt på huven [1] och skruva åt skruvarna [2] jämnt korsvis. 6. Dra åt kabelförskruvningarna [8] med föreskrivet åtdragningsmoment så att deras kapslingsklass uppfylls. Tillval 18

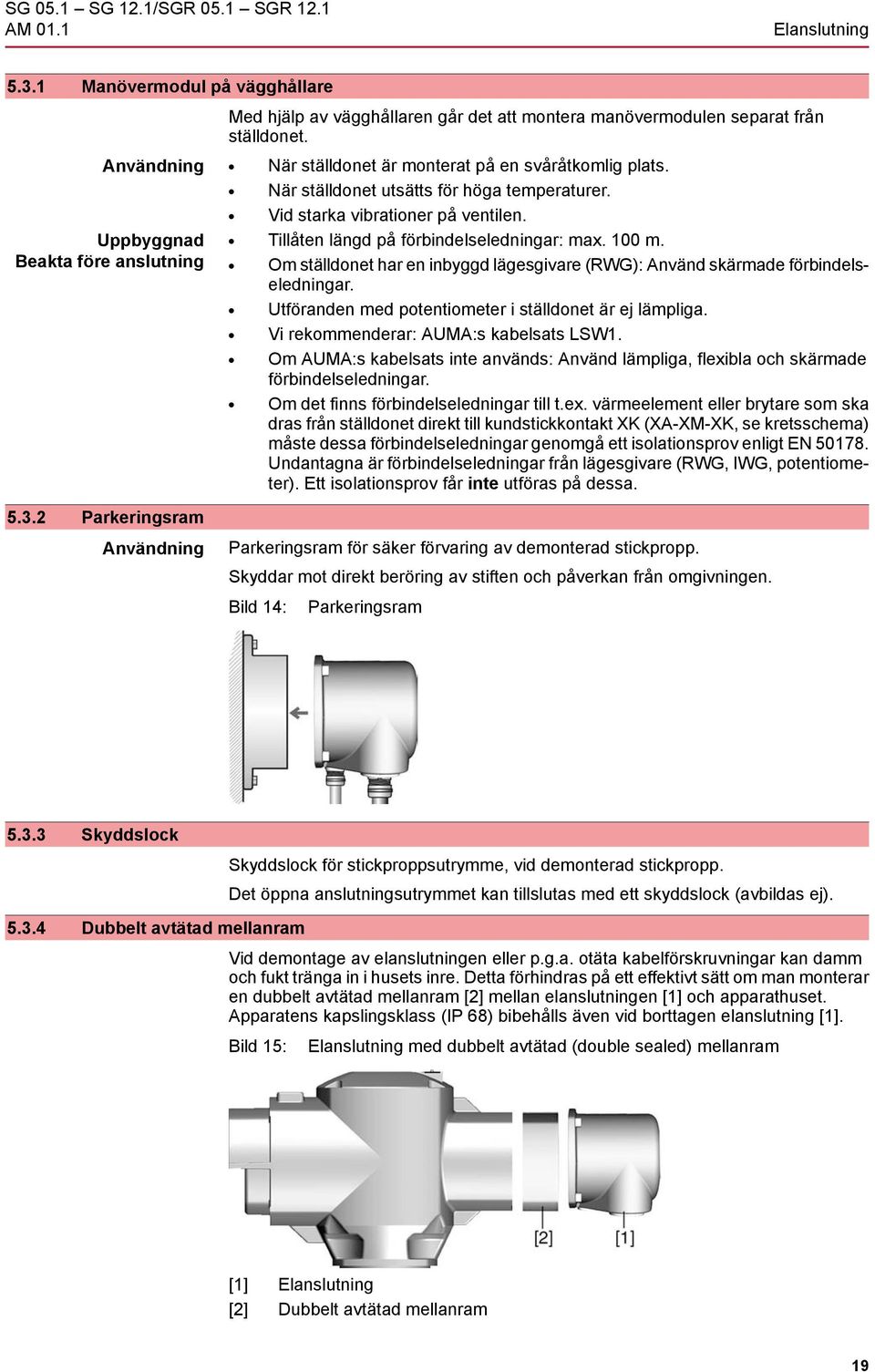

19 AM 01.1 Elanslutning Manövermodul på vägghållare Med hjälp av vägghållaren går det att montera manövermodulen separat från ställdonet. Användning När ställdonet är monterat på en svåråtkomlig plats. När ställdonet utsätts för höga temperaturer. Vid starka vibrationer på ventilen. Tillåten längd på förbindelseledningar: max. 100 m. Uppbyggnad Beakta före anslutning Om ställdonet har en inbyggd lägesgivare (RWG): Använd skärmade förbindelseledningar. Utföranden med potentiometer i ställdonet är ej lämpliga. Vi rekommenderar: AUMA:s kabelsats LSW1. Om AUMA:s kabelsats inte används: Använd lämpliga, flexibla och skärmade förbindelseledningar. Om det finns förbindelseledningar till t.ex. värmeelement eller brytare som ska dras från ställdonet direkt till kundstickkontakt XK (XA-XM-XK, se kretsschema) måste dessa förbindelseledningar genomgå ett isolationsprov enligt EN Undantagna är förbindelseledningar från lägesgivare (RWG, IWG, potentiometer). Ett isolationsprov får inte utföras på dessa Parkeringsram Användning Parkeringsram för säker förvaring av demonterad stickpropp. Skyddar mot direkt beröring av stiften och påverkan från omgivningen. Bild 14: Parkeringsram Skyddslock Skyddslock för stickproppsutrymme, vid demonterad stickpropp. Det öppna anslutningsutrymmet kan tillslutas med ett skyddslock (avbildas ej) Dubbelt avtätad mellanram Vid demontage av elanslutningen eller p.g.a. otäta kabelförskruvningar kan damm och fukt tränga in i husets inre. Detta förhindras på ett effektivt sätt om man monterar en dubbelt avtätad mellanram [2] mellan elanslutningen [1] och apparathuset. Apparatens kapslingsklass (IP 68) bibehålls även vid borttagen elanslutning [1]. Bild 15: Elanslutning med dubbelt avtätad (double sealed) mellanram [1] Elanslutning [2] Dubbelt avtätad mellanram 19

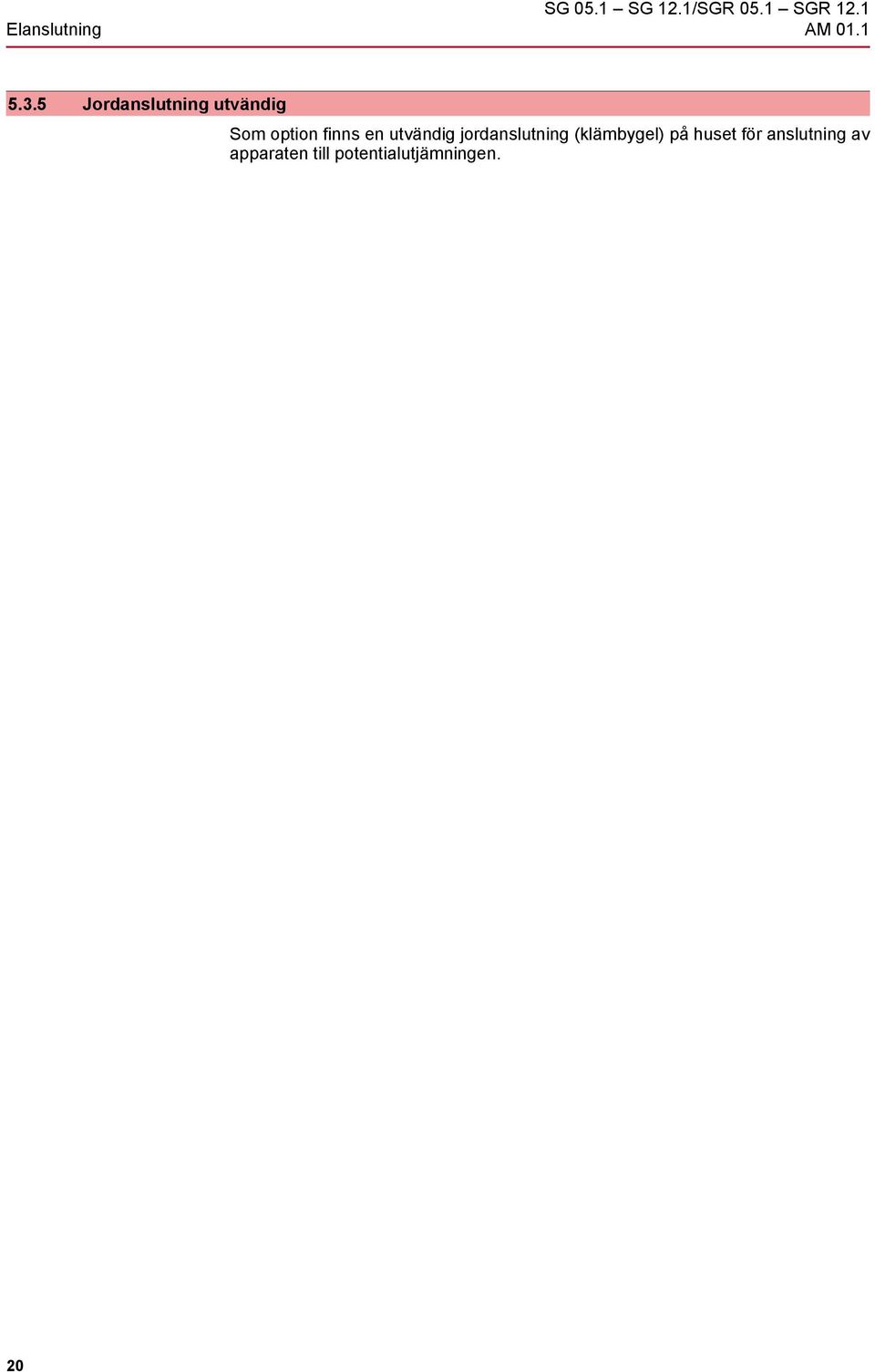

20 Elanslutning AM Jordanslutning utvändig Som option finns en utvändig jordanslutning (klämbygel) på huset för anslutning av apparaten till potentialutjämningen. 20

21 AM 01.1 Manövrering 6. Manövrering 6.1 Manuell drift Ställdonet kan manövreras manuellt vid inställningsarbeten och idrifttagning, vid motorfel eller strömavbrott. Vid motordrift står ratten stilla. Omkoppling från motordrift till manuell drift behöver inte göras Inkoppling av manuell drift Dra i ratten för att koppla in manuell drift. Information Om ratten vrids under motordriften kan gångtiden förlängas eller förkortas (beroende på rotationsriktning) Urkoppling av manuell drift Släpp ratten. Information En fjäder drar tillbaka ratten till utgångsläget. Ratten ska haka i ett fast läge; ratten kan behöva vridas något. 6.2 Motordrift Manövrering på lokal manöverplats Innan motordriften startas måste alla inställningsarbeten i idrifttagningen ha genomförts inklusive en provkörning. På den lokala manöverplatsen manövreras ställdonet med tryckknapparna. 21

22 Manövrering AM 01.1 Bild 17: Lokal manöverplats [1] Tryckknapp för körkommando i riktning ÖPPEN [2] Tryckknapp Stop [3] Tryckknapp för körkommando i riktning STÄNGD [4] Väljare Ytor kan vara varma t.ex. p.g.a. hög omgivningstemperatur eller stark solinstrålning! Risk för brännskador Kontrollera yttemperaturen och bär vid behov skyddshandskar. Ställ väljaren [4] i läge lokal manöverplats (LOKAL). Ställdonet kan nu manövreras med tryckknapparna [1 3]: - Manövrera ventilen i riktning ÖPPEN: Tryck på tryckknappen [1]. - Stanna ställdonet: Tryck på tryckknappen [2] Stop. - Manövrera ventilen i riktning STÄNGD: Tryck på tryckknappen [3]. Information Körkommandona ÖPPNA - STÄNG kan utföras med ej självhållning eller med självhållning. Vid självhållning körs ställdonet efter knapptryckning till ändläget, förutsatt att ett nytt kommando inte ges Fjärrmanövrering av ställdonet Ställ väljaren i läge fjärrmanövrering (FJÄRR). Ställdonet kan nu fjärrmanövreras med körkommandon (ÖPPNA STOPP - STÄNG) eller med analoga börvärden (t.ex ma). 22

23 AM 01.1 Manövrering Information På ställdon med lägesregulator går det att som option koppla om mellan on/offdrift (REMOTE MODE) och reglerdrift (SETPOINT MODE). Omkoppling sker via ingången FJÄRR MANUELL/REMOTE MANUAL, t.ex. med en 24 V DC-signal (se kretsschema). Beteende i reglerdrift på utförande med lägesregulator: Vid signalbortfall av börvärde E1 eller ärvärde E2 går ställdonet till ett förutbestämt läge. Följande reaktioner är möjliga: Fail as is: Ställdonet stoppar omedelbart och blir stående i detta läge. Fail close: Ställdonet kör ventilen till ändläge STÄNGD. Fail open: Ställdonet kör ventilen till ändläge ÖPPEN. Beteendet vid signalbortfall kan ställas in med en dilomkopplare i manövermodulen. 23

24 Indikeringar AM Indikeringar 7.1 Lysdioder Vilka färger de 3 lysdioderna har på den lokala manöverplatsen och hur signalerna är kopplade beror på ordern. Bild 20: Lokal manöverplats med lysdioder (standardsignalering) [1] Lyser (grön): Ändläge ÖPPEN uppnått [2] Lyser (röd): Summalarm [3] Lyser (gul): Ändläge STÄNGD uppnått Summalarm Summalarm (röd lysdiod) uppträder när en av följande händelser inträffar (standardkoppling): Vridmomentfel: Det inställda vridmomentet överskreds innan ett ändläge uppnåddes. (Den här felsignalen kan aktiveras/avaktiveras med en brytare i manövermodulen) Termofel: Motorskyddet har löst ut, d.v.s. motorn är överhettad. Fasfel: En fas saknas (endast på trefasmotorer). Termistorrelä: Kontroll utförs Gångindikering Om ställdonet har en inbyggd blinkbrytare (beteckning på kretsschemat: S5) kan lysdioderna [1] och [3] användas som gångindikering. Funktionen gångindikering kan aktiveras/avaktiveras med en dilomkopplare i manövermodulen. När gångindikeringen är aktiverad blinkar lysdioden när ställdonet manövreras. 7.2 Mekanisk lägesvisare/gångindikering Den mekaniska lägesvisaren indikerar kontinuerligt ventilens läge (Indikeringsskivan [2] roterar ca 180 vid en vridningsvinkel på 90 ) indikerar om ställdonet är igång (gångindikering) indikerar om ändläget har uppnåtts (via indexet [3]) 24

25 AM 01.1 Indikeringar Bild 21: Mekanisk lägesvisare [1] Lock [2] Indikeringsskiva [3] Index [4] Symbol för läget ÖPPEN [5] Symbol för läget STÄNGD 25

26 Indikeringar AM Indikeringar 8.1 Indikeringar och lägesåterföring via signalrelä (binärt) Signalreläer kan användas för att signalera ställdonets och manövermodulens drifttillstånd i form av binära signaler. Signalerna är kopplade enligt specifikationerna i ordern. Exempel: Öppen reläkontakt = ändläge STÄNGD ej uppnått Sluten reläkontakt = ändläge STÄNGD uppnått Summalarm Brytare: 1 NC och 1 NO (standard) Beteckning på kretsschemat: K9 Summalarm uppträder när en av följande händelser inträffar (standardkoppling): Vridmomentfel: Det inställda vridmomentet överskreds innan ett ändläge uppnåddes. (Den här felsignalen kan aktiveras/avaktiveras med en dilomkopplare i manövermodulen) Termofel: Motorskyddet har löst ut, d.v.s. motorn är överhettad. Fasfel: En fas saknas (endast på trefasmotorer). Termistorrelä: Kontroll utförs 4 signalreläer: Brytare: 1 NC (standard) Beteckning på kretsschemat: K5, K6, K7, K8 Standardkoppling: K5: Väljaren står i läge fjärrmanövrering (FJÄRR) K6: Väljaren står i läge lokal manöverplats (LOKAL) K7: Ändläge ÖPPEN uppnått K8: Ändläge STÄNGD uppnått Gångindikering Om ställdonet har en inbyggd blinkgivare (beteckning på kretsschemat: S5) kan signalreläerna K7 och K8 användas som gångindikering. Funktionen gångindikering kan aktiveras/avaktiveras med en dilomkopplare i manövermodulen. Vid aktiverad gångindikering öppnas och sluts (blinkar) reläkontakterna när ställdonet manövreras. 8.2 Indikeringar och lägesåterföring (analogt) (Option) Om ställdonet är utrustat med en lägesgivare (potentiometer eller RWG) kan en analog lägesåterföring användas. Ventilens läge Signal: E2 = 0/4 20 ma (potentialfri) Beteckning på kretsschemat: E2 (ärvärde) 26

27 AM 01.1 Idrifttagning (grundinställningar) 9. Idrifttagning (grundinställningar) 1. Ställ väljaren i läge 0 (OFF). Information: Väljaren är ingen strömbrytare. I läget 0 (OFF) förhindras manövrering av ställdonet. Spänningsförsörjningen till manövermodulen är inkopplad. 2. Slå på spänningsförsörjningen. Information: Beakta förvärmningstiden vid temperaturer under 20 C. 3. Utför grundinställningar. 9.1 Föruppvärmningstid för lågtemperaturutförande På utföranden för låga temperaturer måste du beakta att manövermodulen behöver en föruppvärmningstid. Denna föruppvärmningstid gäller när ställdonet och manövermodulen är spänningslösa och har svalnat till omgivningstemperatur. Under dessa förhållanden måste följande uppvärmningstider inväntas efter påslagning av spänningsförsörjningen innan idrifttagningen kan inledas: Vid 50 C = 60 min. Vid 60 C = 80 min. Bild 23: Kurva över föruppvärmningstiden 9.2 Vridsektordonets ändanslag [t ] Föruppvärmningstid i minuter [ϑ] Omgivningstemperatur i C De interna ändanslagen begränsar vridningsvinkeln. De skyddar ventilen om vägbrytningen skulle sluta fungera. Ändanslagen ställs i normala fall in av ventilleverantören innan ventilen installeras i rörledningen. 27

28 Idrifttagning (grundinställningar) AM 01.1 Oskyddade, roterande delar (vridspjäll/kulventiler) på ventilen! Risk för klämskador och personskador p.g.a. ventilen eller ställdonet. Ändanslagen får bara ställas in av behörig personal. Ställ in ändanslagen så att manövrering mot ändanslagen EJ kan ske under normal drift. Information Information Inställningens ordningsföljd beror på ventiltypen: Rekommendation för vridspjäll: Ställ först in ändanslaget STÄNGD. Rekommendation för kulventiler: Ställ först in ändanslaget ÖPPEN. Vid leverans från fabrik (utan ventil) är skruvarna [1] lösa, d.v.s. ändanslagen måste ställas in. Om ställdonet är påmonterat på ventilen och skruvarna [1] är åtdragna har ventiltillverkaren redan ställt in ändanslagen. Ändanslagen behöver då bara kontrolleras (ventilen manövreras till ändlägena med hjälp av ratten) Inställning av ändanslag STÄNGD Bild 24: Ändanslag [1] Skruvar [2] Mutter för ändanslag [3] Skyddshuv 1. Om de fyra skruvarna [1] är åtdragna: Lossa skruvarna [1] ca 3 varv. 2. Manövrera ventilen med ratten till ändläge STÄNGD. Kontrollera att muttern [2] medföljer rotationen. Om inte: Vrid muttern [2] medurs till anslag. 3. Om ändläge STÄNGD har körts förbi: Vrid tillbaka ratten flera varv och manövrera igen fram till ändläge STÄNGD. 4. Vrid tillbaka muttern [2] 1/8 varv moturs. Information: Skyddshuven [3] får inte lossas. Därmed har ändanslag STÄNGD ställts in på en vridningsvinkel som är något större (ca 1 ) än ventilens ändläge. 5. Skruva åt skruvarna [1] korsvis med 25 Nm. Nu kan man direkt ställa in vägbrytningen för ändläge STÄNGD (kapitel <Inställning av vägbrytning>). För detta ändamål måste styrenhetsutrymmet öppnas och indikeringsskivan demonteras (kapitel <Öppna styrenhetsutrymmet>). Ändanslaget ÖPPEN behöver i normala fall inte ställas in eftersom vridningsvinkeln ställs in från fabrik. 28

29 AM 01.1 Idrifttagning (grundinställningar) Inställning av ändanslag ÖPPEN Bild 25: Ändanslag [1] Skruvar [2] Mutter för ändanslag [3] Skyddshuv 1. Om de fyra skruvarna [1] är åtdragna: Lossa skruvarna [1] ca 3 varv. 2. Manövrera ventilen med ratten till ändläge ÖPPEN. Kontrollera att muttern [2] medföljer rotationen. Om inte: Vrid muttern [2] moturs till anslag. 3. Om ändläge ÖPPEN har körts förbi: Vrid tillbaka ratten flera varv och manövrera igen fram till ändläge ÖPPEN. 4. Vrid tillbaka muttern [2] 1/8 varv medurs. Information: Skyddshuven [3] får inte lossas. Därmed har ändanslag ÖPPEN ställts in på en vridningsvinkel som är något större (ca 1 ) än ventilens ändläge. 5. Skruva åt skruvarna [1] korsvis med 25 Nm. Nu kan man direkt ställa in vägbrytningen för ändläge ÖPPEN (kapitel <Inställning av vägbrytning>). För detta ändamål måste styrenhetsutrymmet öppnas och indikeringsskivan demonteras (kapitel <Öppna styrenhetsutrymmet>). Ändanslaget STÄNGD behöver i normala fall inte ställas in eftersom vridningsvinkeln ställs in från fabrik. 9.3 Vridningsvinkel Vridningsvinkeln behöver endast förändras om inställningsområdet inte räcker till för att ställa in ändanslagen. Den från fabrik inställda vridningsvinkeln anges på typskylten. I standardutförandet kan vridningsvinkeln ställas in steglöst i området 80 till 110. Alternativa vridningsvinkelområden: Se tekniska data som hör till ordern. 29

30 Idrifttagning (grundinställningar) AM Ändring av vridningsvinkel Bild 27: Ändanslag [1] Stoppskruv [2] Mutter för ändanslag [3] Skyddshuv [4] Anslagsmutter [5] Tätningsring 1. Skruva av skyddshuven [3]. 2. Skruva ur stoppskruven [1] och håll samtidigt fast muttern för ändanslag [2] med en fast nyckel (eller skiftnyckel). 3. Öka vridningsvinkeln: 3.1 Vrid muttern för ändanslag [2] moturs. Överskrid inte måttet A max. Typ SG 05.1/SGR 05.1 SG 07.1/SGR 07.1 SG 10.1/SGR 10.1 SG 12.1/SGR 12.1 A max. [mm] Manövrera ventilen i manuell drift till önskat ändläge ÖPPEN. 3.3 Vrid muttern för ändanslag [2] medurs tills denna ligger an mot anslagsmuttern [4]. 4. Reducera vridningsvinkeln: 4.1 Manövrera ventilen i manuell drift till önskat ändläge ÖPPEN. 4.2 Vrid muttern för ändanslag [2] medurs tills denna ligger an mot anslagsmuttern [4]. Underskrid inte måttet A min. Typ SG 05.1/SGR 05.1 SG 07.1/SGR 07.1 SG 10.1/SGR 10.1 SG 12.1/SGR 12.1 A min. [mm] Öppna styrenhetsutrymmet 5. Avlägsna allt fett från stoppskruvens [1] anliggningsyta. 6. Håll fast muttern för ändanslag [2] med en fast nyckel och dra åt stoppskruven med 85 Nm. 7. Kontrollera tätningsringen [5]; byt ut den om den är skadad. 8. Skruva på skyddshuven [3]. För följande inställningar (alternativ) måste styrenhetsutrymmet öppnas. 30

31 AM 01.1 Idrifttagning (grundinställningar) 1. Lossa skruvarna [2] och ta av locket [1] från styrenhetsutrymmet. Bild 28: 2. Om en indikeringsskiva [3] finns: Dra av indikeringsskivan [3] med en fast nyckel (som hävarm). Information: Lägg något mjukt under den fasta nyckeln, t.ex. en trasa, för att förhindra lackskador. Bild 29: 9.5 Inställning av momentbrytning Momentbrytningen fungerar som överlastskydd för hela ventilslaget, även då ventilen stoppas vägberoende i ändlägena. Information Momentbrytningen kan utlösas även i manuell drift. Skador på ventilen p.g.a. för hög vridmomentinställning! Vridmomentet måste vara anpassat till ventilen. Inställningen får endast ändras efter samråd med ventiltillverkaren. Bild 30: Mäthuvuden för vridmoment [1] Svart mäthuvud för vridmomentet i riktning STÄNGD [2] Vitt mäthuvud för vridmomentet i riktning ÖPPEN [3] Låsskruvar [4] Skalskivor 31

32 Idrifttagning (grundinställningar) AM Lossa båda låsskruvarna [3] på indikeringsskivan. 2. Vrid skalskivan [4] tills det erforderliga vridmomentet är inställt (1 da Nm = 10 Nm). 3. Skruva åt låsskruvarna [3] igen. Information: Maximalt åtdragningsmoment: 0,3 0,4 Nm Momentbrytningen är inställd. Exempel: Bilden ovan visar följande inställning: 11,5 da Nm = 115 Nm för riktning STÄNGD 12,5 da Nm = 125 Nm för riktning ÖPPEN 9.6 Inställning av vägbrytning Vägbrytningen mäter ventilslaget. När den inställda positionen nås aktiveras en brytare. Bild 31: Inställningselement för vägbrytning Svart fält: [1] Inställningsspindel: Ändläge STÄNGD [2] Visare: Ändläge STÄNGD [3] Punkt: Ändläge STÄNGD är inställt Vitt fält: [4] Inställningsspindel: Ändläge ÖPPEN [5] Visare: Ändläge ÖPPEN [6] Punkt: Ändläge ÖPPEN är inställt Inställning av ändläge STÄNGD (svart fält) 1. Koppla in manuell drift. 2. Vrid ratten medurs tills ventilen är stängd. 3. Vrid tillbaka ratten ca 4 varv (eftersläpning) för att förhindra att ändanslaget nås (p.g.a. eftersläpning) innan vägbrytaren aktiveras. 4. Tryck och håll in inställningsspindeln [1] med en skruvmejsel och vrid i pilens riktning; iaktta samtidigt visaren [2]: När du känner och hör "knäppningar" hoppar visaren [2] När visaren [2] står 90 före punkt [3]: Fortsätt att vrida långsamt. 6. När visaren [2] hoppar till punkt [3]: Upphör med att vrida och släpp upp inställningsspindeln. Ändläge STÄNGD är inställt. 7. Om du vred för långt ("knäppningar" hörs efter att visaren hoppat): Fortsätt att vrida inställningsspindeln i samma riktning och upprepa inställningen. 32

33 AM 01.1 Idrifttagning (grundinställningar) Inställning av ändläge ÖPPEN (vitt fält) 1. Koppla in manuell drift. 2. Vrid ratten moturs tills ventilen är öppen. 3. Vrid tillbaka ratten ca 4 varv (eftersläpning) för att förhindra att ändanslaget nås (p.g.a. eftersläpning) innan vägbrytaren aktiveras. 4. Tryck och håll in inställningsspindeln [4] (bild ) med en skruvmejsel och vrid i pilens riktning; iaktta samtidigt visaren [5]: När du känner och hör "knäppningar" hoppar visaren [5] När visaren [5] står 90 före punkt [6]: Fortsätt att vrida långsamt. 6. När visaren [5] hoppar till punkt [6]: Upphör med att vrida och släpp upp inställningsspindeln. 9.7 Inställning av mellanlägen Ändläge ÖPPEN är inställt. 7. Om du vred för långt ("knäppningar" hörs efter att visaren hoppat): Fortsätt att vrida inställningsspindeln i samma riktning och upprepa inställningen. Option Ställdon med DUO-vägbrytning har två mellanlägesbrytare. Ett mellanläge per riktning kan ställas in. Bild 32: Inställningselement för vägbrytning Svart fält: [1] Inställningsspindel: Riktning STÄNGD [2] Visare: Riktning STÄNGD [3] Punkt: Mellanläge STÄNGD är inställt Vitt fält: [4] Inställningsspindel: Riktning ÖPPEN [5] Visare: Riktning ÖPPEN [6] Punkt: Mellanläge ÖPPEN är inställt Inställning av riktning STÄNGD (svart fält) 1. Kör ventilen i riktning STÄNGD till önskat mellanläge. 2. Om du vred för långt: Vrid tillbaka ventilen och kör på nytt till mellanläget i riktning STÄNGD. Information: Kör alltid i samma riktning till mellanläget som efteråt med eldrift. 3. Tryck och håll in inställningsspindeln [1] med en skruvmejsel och vrid i pilens riktning; iaktta samtidigt visaren [2]: När du känner och hör "knäppningar" hoppar visaren [2] När visaren [2] står 90 före punkt [3]: Fortsätt att vrida långsamt. 33

34 Idrifttagning (grundinställningar) AM Inställning av riktning ÖPPEN (vitt fält) 9.8 Provkörning 5. När visaren [2] hoppar till punkt [3]: Upphör med att vrida och släpp upp inställningsspindeln. Mellanläget i riktning STÄNGD är inställt. 6. Om du vred för långt ("knäppningar" hörs efter att visaren hoppat): Fortsätt att vrida inställningsspindeln i samma riktning och upprepa inställningen. 1. Kör ventilen i riktning ÖPPEN till önskat mellanläge. 2. Om du vred för långt: Vrid tillbaka ventilen och kör på nytt till mellanläget i riktning ÖPPEN (kör alltid i samma riktning till mellanläget som efteråt med eldrift). 3. Tryck och håll in inställningsspindeln [4] med en skruvmejsel och vrid i pilens riktning; iaktta samtidigt visaren [5]: När du känner och hör "knäppningar" hoppar visaren [5] När visaren [5] står 90 före punkt [6]: Fortsätt att vrida långsamt. 5. När visaren [5] hoppar till punkt [6]: Upphör med att vrida och släpp upp inställningsspindeln. Mellanläget i riktning ÖPPEN är inställt. 6. Om du vred för långt ("knäppningar" hörs efter att visaren hoppat): Fortsätt att vrida inställningsspindeln i samma riktning och upprepa inställningen. Provkör inte förrän alla beskrivna inställningar har genomförts Kontroll av rotationsriktning Skador på ventilen vid felaktig rotationsriktning! Stoppa genast vid felaktig rotationsriktning (tryck STOPP). Åtgärda orsaken, t.ex. genom att rätta till fasföljden på vägghållarens kabelsats. Provkör igen. 1. Kör ställdonet i manuell drift till mellanläge, eller till ett tillräckligt avstånd från ändläget. 2. Ställ väljaren i läge lokal manöverplats (LOKAL). 34

35 AM 01.1 Idrifttagning (grundinställningar) 3. Kör i motordrift mot riktning STÄNGD och observera rotationsriktningen på indikeringsskivan. Stoppa innan ändläget har uppnåtts. Rotationsriktningen stämmer om ställdonet kör i riktning STÄNGD och indikeringsskivan roterar medurs Kontroll av vägbrytning 1. Ställ väljaren i läge lokal manöverplats (LOKAL) Kontroll av termistorrelä (tillval) 2. Manövrera ställdonet till ÖPPNA STOPP STÄNG med motsvarande tryckknappar. Vägbrytningen är korrekt inställd om (standardsignalering): - den gula lysdioden lyser i ändläge STÄNGD - den gröna lysdioden lyser i ändläge ÖPPEN - lysdioderna slocknar när ställdonet körs i motsatt riktning Vägbrytningen är felaktigt inställd om: - ställdonet stannar innan ändläget har uppnåtts - den röda lysdioden tänds (vridmomentfel) 3. Om ändlägena är felaktigt inställda: Ställ in vägbrytningen på nytt. 4. Om ändlägena är korrekt inställda och om tillval saknas (som t.ex. potentiometer, lägesgivare): Stäng styrenhetsutrymmet. 1. Ställ väljaren i läge Test (tidsstyrt) Vid korrekt funktion signaleras motorskyddets aktivering via den röda lysdioden för summalarm på den lokala manöverplatsen. 2. Vrid väljaren till läge Reset. Vid korrekt funktion kvitteras störningsmeddelandet. 3. Om ingen störning aktiveras: Låt AUMA Service kontrollera anslutningen och väljaren. 35

36 Idrifttagning (grundinställningar) AM Inställning av potentiometer Information Option Potentiometern fungerar som vägmätare och mäter ventilens läge. Denna inställning behöver endast utföras om potentiometern är ansluten direkt till kundanslutningen XK (se kretsschema). Information På grund av utväxlingsverkets indelning i steg kan inte alltid max. ohmtal erhållas. Därför måste det finnas en extern utjämningsmöjlighet (trimpotentiometer). Bild 38: Vy framifrån på styrenheten [1] Potentiometer 1. Kör ventilen till ändläge STÄNGD. 2. Vrid potentiometern [1] moturs till anslag. Ändläge STÄNGD motsvarar 0 % Ändläge ÖPPEN motsvarar 100 % 9.10 Inställning av elektronisk lägesgivare RWG 3. Vrid tillbaka potentiometern [1] något. 4. Trimma 0-punkten med hjälp av den externa trimpotentiometern (för fjärrindikering). Option Den elektroniska lägesgivaren RWG används för att mäta ventilens läge. Lägesgivaren genererar en strömsignal på 0 20 ma eller 4 20 ma beroende på det aktuella läget som potentiometern (vägmätare) registrerar. Tabell 5: Tekniska data RWG 4020 Anslutning Kopplingsschema Utgångsström Spänningsförsörjning Max. strömförbrukning Max. belastning KMS I A U V I R B 3 /4 ledarsystem TP 4/ _ 0 20 ma, 4 20 ma 24 V DC, ±15 % glättad 24 ma vid en utgångsström på 20 ma 600 Ω 36

37 AM 01.1 Idrifttagning (grundinställningar) Bild 39: Vy framifrån på styrenheten [1] Potentiometer (vägmätare) [2] Potentiometer min. (0/4 ma) [3] Potentiometer max. (20 ma) [4] Mätpunkt (+) 0/4 20 ma [5] Mätpunkt ( ) 0/4 20 ma 9.11 Inställning av mekanisk lägesvisare 1. Slå på spänningen till den elektroniska lägesgivaren. 2. Kör ventilen till ändläge STÄNGD. 3. Anslut amperemeter för 0 20 ma till mätpunkterna [4 och 5]. 4. Vrid potentiometern [1] moturs till anslag. 5. Vrid tillbaka potentiometern [1] något. 6. Vrid potentiometern [2] åt höger tills utgångsströmmen börjar öka. 7. Vrid tillbaka potentiometern [2] tills följande värde nås: - Ca 0,1 ma vid 0 20 ma - Ca 4,1 ma vid 4 20 ma Då säkerställs att den elektriska 0-punkten inte underskrids. 8. Kör ventilen till ändläge ÖPPEN. 9. Ställ in ändvärdet 20 ma med potentiometern [3]. 10. Kör igen till ändläge STÄNGD och kontrollera minvärdet (0,1 ma eller 4,1 ma). Justera, om så krävs. 1. Sätt på indikeringsskivan på axeln. 2. Kör ventilen till ändläge STÄNGD. 3. Vrid den undre indikeringsskivan tills symbolen (STÄNGD) står mitt för indexet på locket. 4. Kör ventilen till ändläge ÖPPEN. 5. Håll fast den undre indikeringsskivan och vrid den övre skivan med symbolen (ÖPPEN) tills denna står mitt för indexet på locket. 37

38 Idrifttagning (grundinställningar) AM Återmontera styrenhetsutrymmet 6. Kör ventilen igen till ändläge STÄNGD. 7. Kontrollera inställningen: Om symbolen (STÄNGD) inte står mitt för indexet på locket: Upprepa inställningen. Korrosionsrisk vid lackskador! Reparera lackskador efter arbeten på apparaten. 1. Rengör tätningsytor på lock och hus. 2. Kontrollera att O-ringen [3] är i gott skick; byt ut den mot en ny om den är skadad. 3. Fetta in O-ringen lätt med syrafritt fett (t.ex. vaselin) och lägg in ringen korrekt Inställning av gångtid 4. Sätt på locket [1] på styrenhetsutrymmet. 5. Skruva åt skruvarna [2] korsvis och jämnt. Gångtiden kan ställas in på vridsektordon som har enfasmotorer. Tabell 6: Gångtider för 90 Storlek SG 05.1/SGR 05.1 SG 07.1/SGR 07.1 SG 10.1/SGR 10.1 SG 12.1/SGR 12.1 Gångtider 5,6 till 45 sekunder 11 till 90 sekunder 11 till 90 sekunder 22 till 180 sekunder 38

39 AM 01.1 Idrifttagning (grundinställningar) Bild 43: Vridsektordon med enfasmotor [1] Motorlock [2] Potentiometer Farlig spänning! Risk för elektrisk stöt. Kontrollera att spänningen är frånslagen före öppning. Korrosionsrisk vid lackskador! Reparera lackskador efter arbeten på apparaten. 1. Skruva av motorlocket [1] 2. Ställ in önskad gångtid med potentiometern [2]. 3. Rengör tätningsytorna på motorlock och hus. 4. Fetta in tätningsytorna lätt med syrafritt fett (t.ex. vaselin). 5. Kontrollera att O-ringen är i gott skick och lägg in O-ringen korrekt. 6. Sätt på motorlocket [1] och skruva fast det (åtdragningsmoment ca 50 Nm). Information: Vid kapslingsklass IP 68 är motorlocket dessutom tätat med gängtätningsmedel. 39

40 Idrifttagning inställningar i manövermodulen AM Idrifttagning inställningar i manövermodulen Manövermodulen ställs in från fabrik enligt ordern. Inställningen behöver endast ändras om apparaten ska användas till en annan applikation än den som beskrivs i ordern. Om det finns en inbyggd lägesregulator (tillval) kan inställningen behöva genomföras i efterhand. Följande inställningar beskrivs i den här driftinstruktionen: Inställning av brytfunktion (moment- eller vägberoende) Inställning av ej självhållning eller självhållning Aktivering/avaktivering av gångindikering (blinkgivare) (tillval) Aktivering/avaktivering av vridmomentfel i summalarmet Inställning av lägesregulator (tillval) 10.1 Öppna manövermodulen Elektrostatisk urladdning EMC! Skador på elektroniska komponenter. Kontrollera att spänningen är frånslagen före öppning. Jorda personer och apparater. Lossa skruvarna [2] och ta av locket [1] Inställning av brytfunktion Skador på ventilen p.g.a. felaktig inställning! Brytfunktionen måste vara anpassad till ventilen. Inställningen får endast ändras efter samråd med ventiltillverkaren. Brytfunktionen ställs in med två skjutomkopplare på logikkortet. Vägberoende brytning Momentberoende brytning Vägbrytningen ska ställas in så att ställdonet stoppas vid de önskade ventillägena. Momentbrytningen fungerar som överlastskydd för ventilen. Momentbrytningen ska ställas in på önskat brytmoment. När brytmomentet uppnås stoppas ställdonet. Vägbrytningen fungerar som signalering och ska ställas in så att den påverkas alldeles innan det inställda brytmomentet nås. Om detta inte sker visas ett felmeddelande via lysdioden på den lokala manöverplatsen samt via störningsreläet K9 (summalarm). 40
