Ställdon SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 med manövermodul AUMA MATIC AM 01.1/AM 02.1

Storlek: px
Starta visningen från sidan:

Download "Ställdon SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 med manövermodul AUMA MATIC AM 01.1/AM 02.1"

Transkript

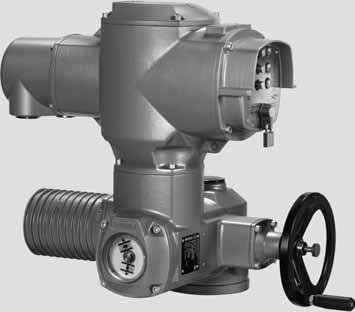

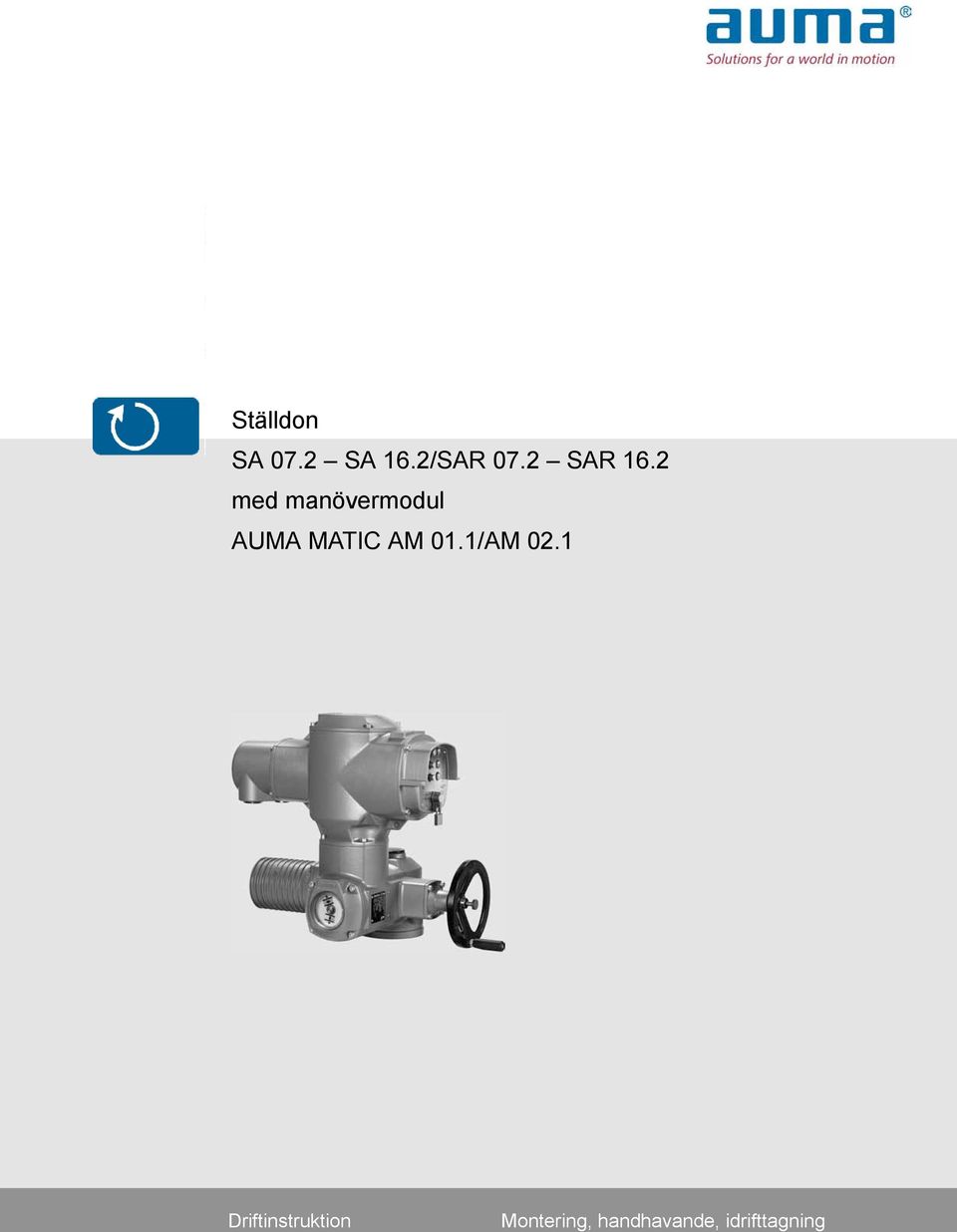

1 Ställdon SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 med manövermodul AUMA MATIC AM 01.1/AM 02.1 Driftinstruktion Montering, handhavande, idrifttagning

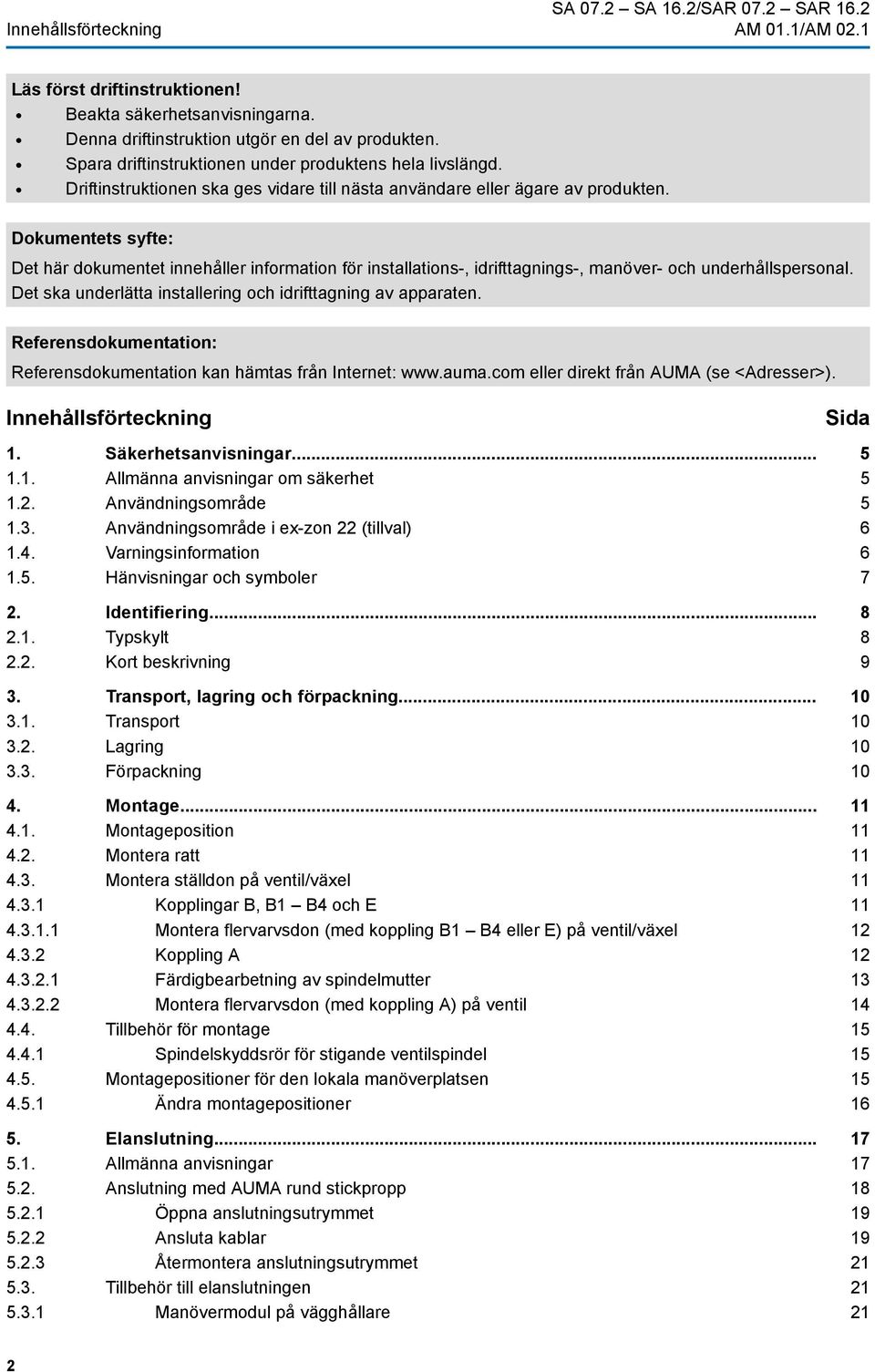

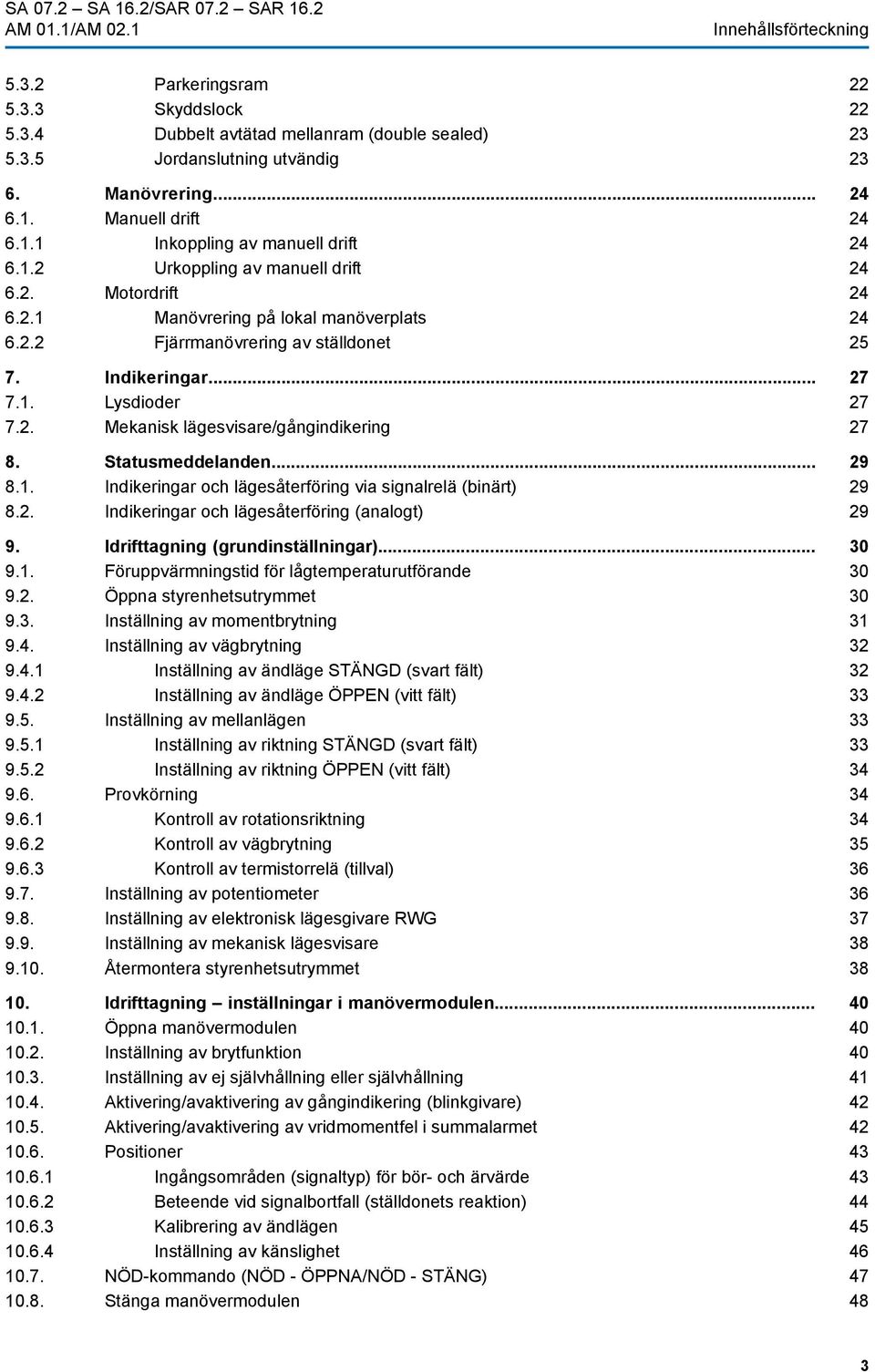

2 Innehållsförteckning AM 01.1/AM 02.1 Läs först driftinstruktionen! Beakta säkerhetsanvisningarna. Denna driftinstruktion utgör en del av produkten. Spara driftinstruktionen under produktens hela livslängd. Driftinstruktionen ska ges vidare till nästa användare eller ägare av produkten. Dokumentets syfte: Det här dokumentet innehåller information för installations-, idrifttagnings-, manöver- och underhållspersonal. Det ska underlätta installering och idrifttagning av apparaten. Referensdokumentation: Referensdokumentation kan hämtas från Internet: eller direkt från AUMA (se <Adresser>). Innehållsförteckning 1. Säkerhetsanvisningar Allmänna anvisningar om säkerhet 1.2. Användningsområde 1.3. Användningsområde i ex-zon 22 (tillval) 1.4. Varningsinformation 1.5. Hänvisningar och symboler 2. Identifiering Typskylt 2.2. Kort beskrivning 3. Transport, lagring och förpackning Transport 3.2. Lagring 3.3. Förpackning 4. Montage Montageposition 4.2. Montera ratt 4.3. Montera ställdon på ventil/växel Kopplingar B, B1 B4 och E Montera flervarvsdon (med koppling B1 B4 eller E) på ventil/växel Koppling A Färdigbearbetning av spindelmutter Montera flervarvsdon (med koppling A) på ventil 4.4. Tillbehör för montage Spindelskyddsrör för stigande ventilspindel 4.5. Montagepositioner för den lokala manöverplatsen Ändra montagepositioner 5. Elanslutning Allmänna anvisningar 5.2. Anslutning med AUMA rund stickpropp Öppna anslutningsutrymmet Ansluta kablar Återmontera anslutningsutrymmet 5.3. Tillbehör till elanslutningen Manövermodul på vägghållare Sida

3 AM 01.1/AM 02.1 Innehållsförteckning Parkeringsram Skyddslock Dubbelt avtätad mellanram (double sealed) Jordanslutning utvändig Manövrering Manuell drift Inkoppling av manuell drift Urkoppling av manuell drift 6.2. Motordrift Manövrering på lokal manöverplats Fjärrmanövrering av ställdonet 7. Indikeringar Lysdioder 7.2. Mekanisk lägesvisare/gångindikering 8. Statusmeddelanden Indikeringar och lägesåterföring via signalrelä (binärt) 8.2. Indikeringar och lägesåterföring (analogt) 9. Idrifttagning (grundinställningar) Föruppvärmningstid för lågtemperaturutförande 9.2. Öppna styrenhetsutrymmet 9.3. Inställning av momentbrytning 9.4. Inställning av vägbrytning Inställning av ändläge STÄNGD (svart fält) Inställning av ändläge ÖPPEN (vitt fält) 9.5. Inställning av mellanlägen Inställning av riktning STÄNGD (svart fält) Inställning av riktning ÖPPEN (vitt fält) 9.6. Provkörning Kontroll av rotationsriktning Kontroll av vägbrytning Kontroll av termistorrelä (tillval) 9.7. Inställning av potentiometer 9.8. Inställning av elektronisk lägesgivare RWG 9.9. Inställning av mekanisk lägesvisare Återmontera styrenhetsutrymmet 10. Idrifttagning inställningar i manövermodulen Öppna manövermodulen Inställning av brytfunktion Inställning av ej självhållning eller självhållning Aktivering/avaktivering av gångindikering (blinkgivare) Aktivering/avaktivering av vridmomentfel i summalarmet Positioner Ingångsområden (signaltyp) för bör- och ärvärde Beteende vid signalbortfall (ställdonets reaktion) Kalibrering av ändlägen Inställning av känslighet NÖD-kommando (NÖD - ÖPPNA/NÖD - STÄNG) Stänga manövermodulen

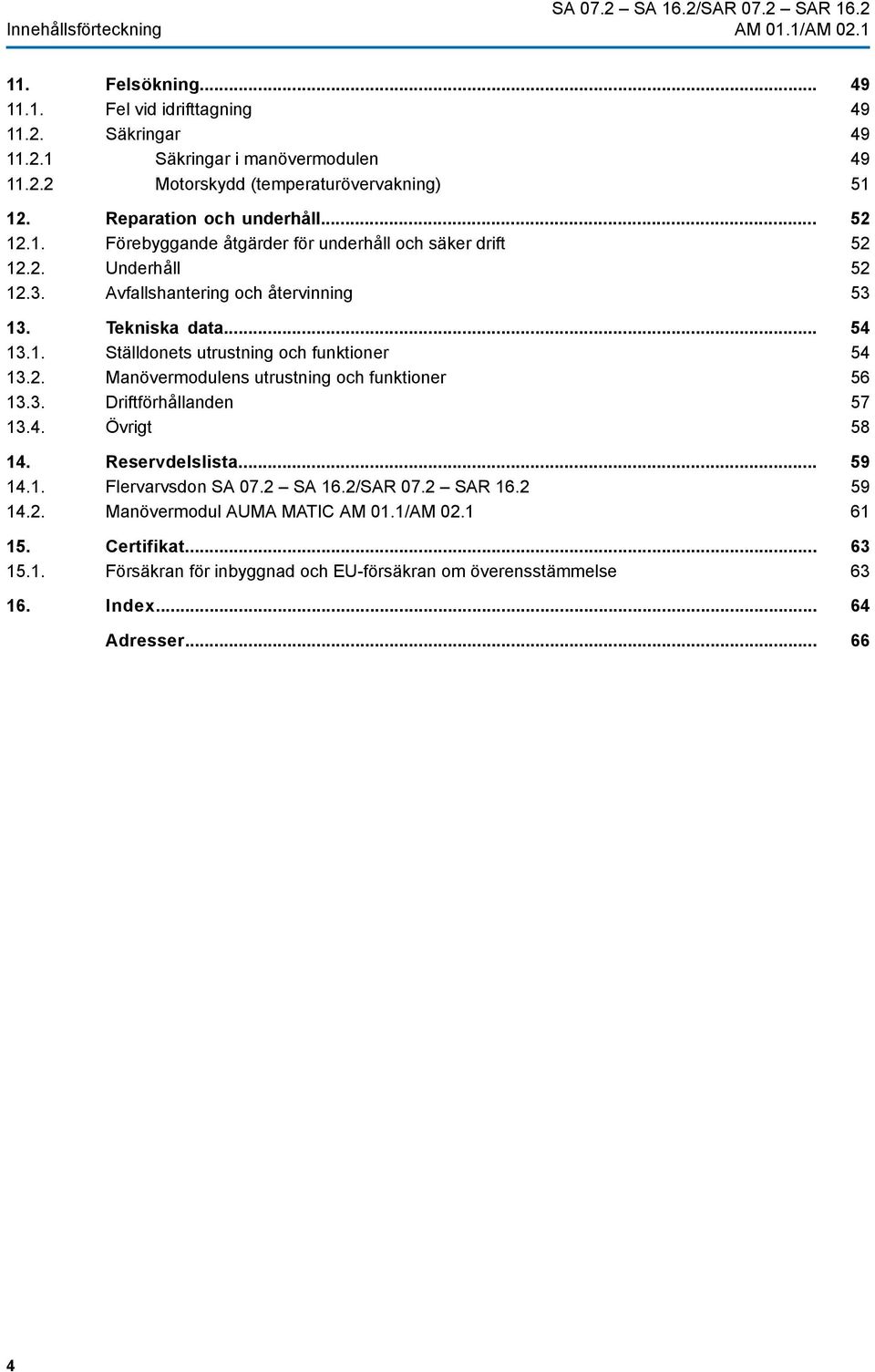

4 Innehållsförteckning AM 01.1/AM Felsökning Fel vid idrifttagning Säkringar Säkringar i manövermodulen Motorskydd (temperaturövervakning) 12. Reparation och underhåll Förebyggande åtgärder för underhåll och säker drift Underhåll Avfallshantering och återvinning 13. Tekniska data Ställdonets utrustning och funktioner Manövermodulens utrustning och funktioner Driftförhållanden Övrigt 14. Reservdelslista Flervarvsdon SA 07.2 SA 16.2/SAR 07.2 SAR Manövermodul AUMA MATIC AM 01.1/AM Certifikat Försäkran för inbyggnad och EU-försäkran om överensstämmelse 16. Index... Adresser

5 AM 01.1/AM 02.1 Säkerhetsanvisningar 1. Säkerhetsanvisningar 1.1 Allmänna anvisningar om säkerhet Standarder/direktiv AUMA-produkter konstrueras och tillverkas enligt vedertagna standarder och direktiv. Detta intygas genom en försäkran för inbyggnad samt en EU-försäkran om överensstämmelse. Gällande montage, elanslutning och idrifttagning och drift på installationsplatsen måste anläggningsägaren och -byggaren ge akt på att alla lagstadgade krav, direktiv, bestämmelser, nationella regler och rekommendationer beaktas. Säkerhetsanvisningar/varningar Personalens kvalifikationer Personer som arbetar med den här apparaten måste känna till säkerhetsanvisningarna och varningarna i denna driftinstruktion och följa anvisningarna. För att förhindra person- och materialskador måste säkerhetsanvisningarna och varningsskyltarna på produkten beaktas. Montage, elanslutning, idrifttagning, manövrering och underhåll får endast utföras av behörig personal som har auktoriserats av anläggningsägaren eller -byggaren att utföra dessa arbeten. Före arbeten på denna produkt måste personalen ha läst och förstått denna instruktion samt känna till och följa gällande regler om arbetssäkerhet. Idrifttagning Drift Före idrifttagningen är det viktigt att alla inställningar har kontrollerats så att de överensstämmer med kraven för tillämpningen. Vid felaktiga inställningar kan faror uppstå som i sin tur kan skada ventiler och anläggningen. Tillverkaren ansvarar inte för skador som uppkommer på grund av detta. Sådan användning sker på egen risk. Förutsättningar för en felfri och säker drift: Korrekt transport, lagring, uppställning, montage liksom noggrann idrifttagning. Använd endast produkten i felfritt tillstånd och följ anvisningarna i denna instruktion. Meddela och åtgärda genast fel och skador. Beakta gällande regler för arbetssäkerhet. Beakta nationella föreskrifter. Under drift värms huset upp och ytornas temperatur kan gå upp till > 60 C. Som skydd mot brännskador rekommenderar vi att temperaturen på apparatens ytor mäts med ett lämpligt mätinstrument innan arbetet inleds; bär skyddshandskar! Skyddsåtgärder Underhåll Anläggningsägaren eller -byggaren ansvarar för att erforderliga skyddsåtgärder genomförs på platsen som t.ex. skydd, avspärrningar och personlig skyddsutrustning till personalen. Underhållsanvisningarna i driftinstruktionen måste beaktas; annars kan en säker drift av apparaten ej garanteras. 1.2 Användningsområde Förändringar på apparaten får endast ske efter samråd med tillverkaren. AUMA ställdon är avsedda för att manövrera industriventiler, t.ex. kägelventiler, kilslidsventiler, vridspjäll och kulventiler. Andra applikationer är endast tillåtna efter tillverkarens uttryckliga (skriftliga) godkännande. Följande tillämpningar är t.ex. inte tillåtna: Industritruckar enligt EN ISO 3691 Lyftdon enligt EN Personhissar enligt DIN och Lasthissar enligt EN 81-1/A1 Rulltrappor 5

6 Säkerhetsanvisningar AM 01.1/AM 02.1 Permanent drift Montage i marken (jordinbyggnad) Permanent användning under vatten (beakta kapslingsklass) Områden med explosiv atmosfär, med undantag för zon 22 Strålningsutsatta områden i nukleära anläggningar Tillverkaren tar inget ansvar för ej sakkunnig eller ej ändamålsenlig användning. Till ändamålsenlig användning hör även beaktande av denna instruktion. Information Denna driftinstruktion gäller för standardutförandet "medurs stängning", d.v.s. den drivna axeln roterar medurs för att stänga ventilen. 1.3 Användningsområde i ex-zon 22 (tillval) Ställdon i den angivna serien lämpar sig även för områden med explosiv dammatmosfär (ZON 22) enligt ATEX-direktivet 94/9/EG. Ställdonen är utförda i kapslingsklass IP 68 och uppfyller bestämmelserna i EN :1998 avsnitt 6 Elmaterial i områden med explosiv dammatmosfär, fordringar på elmaterial av kategori 3 - skydd via kapslingen. För att alla krav i EN :1998 ska uppfyllas måste följande punkter absolut följas: Enligt ATEX-direktivet 94/9/EG måste ställdon ha ytterligare en märkning II3D IP6X T150 C. Ställdonens maximala yttemperatur vid en omgivningstemperatur på +40 C enligt EN avsnitt 10.4 är +150 C. Vid beräkningen av den maximala yttemperaturen togs ingen hänsyn till en ökad dammavlagring på apparater enligt avsnitt Korrekt anslutning av termobrytare och termistorer samt beaktande av driftart och tekniska data är en förutsättning för att apparaternas maximala yttemperatur inte ska överskridas. Stickproppen får endast sättas i och dras ut i spänningslöst tillstånd. Kabelförskruvningar måste också uppfylla kraven i kategori II3D och motsvara minst kapslingsklass IP 67. Ställdonen måste vara förbundna med potentialutjämningen via en utvändig jordanslutning (tillbehör) eller vara förbundna med ett jordat rörledningssystem. Blindpluggen (artikelnr 511.0) resp. spindelskyddsröret med skyddslock (artikelnr och 568.2) för tätning av hålaxeln måste monteras för att garantera tätheten och därmed skydda mot dammexplosion. I områden med explosiv dammatmosfär ska kraven i EN beaktas. Där angivna aktsamhetskrav och personalkvalifikationer ska tillämpas vid idrifttagning, service och underhåll för en säker drift av ställdonen. 1.4 Varningsinformation Följande varningsinformation används i driftinstruktionen för att göra användaren uppmärksam på moment som rör säkerheten (FARA, VARNING, OBSERVERA, OBS). Direkt farlig situation med hög risk. Om varningen inte beaktas kan det leda till dödsfall eller svåra personskador. Situation som kan vara farlig, med medelhög risk. Om varningen inte beaktas kan det leda till dödsfall eller svåra personskador. Situation som kan vara farlig, med låg risk. Om varningen inte beaktas kan det leda till lätta eller medelsvåra personskador. Kan även användas i kombination med materialskador. 6

7 AM 01.1/AM 02.1 Säkerhetsanvisningar Situation som kan vara farlig. Om varningen inte beaktas kan materialskador inträffa. Används inte vid risk för personskador. Varningsinformationens uppbyggnad och typografi Typ av fara och dess källa! Möjliga följder om varningen inte beaktas (valfritt) Åtgärd för att undvika faran Ytterligare åtgärd(er) Säkerhetstecknet varnar för personskador. 1.5 Hänvisningar och symboler Signalordet (här FARA) anger risknivån. Följande hänvisningar och symboler används i denna instruktion: Information Hänvisningen information före texten ger viktiga anmärkningar och information. Symbol för STÄNGD (stängd ventil) Symbol för ÖPPEN (öppen ventil) Bra att veta före nästa steg. Denna symbol beskriver förutsättningarna för nästa steg eller vad som måste förberedas eller beaktas. < > Hänvisning till ytterligare ställen i texten Begrepp som står inom dessa tecken hänvisar till ytterligare ställen i texten som behandlar detta ämne. Dessa begrepp återfinns i det alfabetiska registret, i rubriker eller i innehållsförteckningen och är därför enkla att hitta. 7

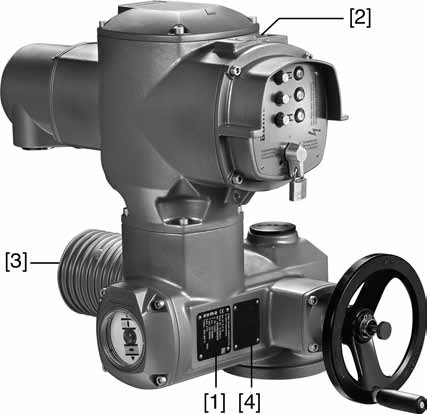

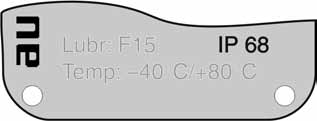

8 Identifiering AM 01.1/AM Identifiering 2.1 Typskylt Varje komponent (ställdon, manövermodul, motor) är försedd med en typskylt. Bild 1: Typskyltarnas placering [1] Ställdonets typskylt [2] Manövermodulens typskylt [3] Motorns typskylt [4] Extra skylt, t.ex. KKS-skylt Data för identifiering Bild 2: Ställdonets typskylt [1] Ställdonets typ och storlek [2] Kommissionsnummer Bild 3: Manövermodulens typskylt [1] Manövermodulens typ och storlek [2] Kommissionsnummer [3] Kretsschema [4] Fjärrmanöver Typ och storlek Denna driftinstruktion gäller för följande apparater: Flervarvsdon för on/off-drift: SA 07.2, 07.6, 10.2, 14.2, 14.6, 16.2 Flervarvsdon för reglerdrift: SAR 07.2, 07.6, 10.2, 14.2, 14.6, 16.2 AM 01.1/02.1 = manövermodul AUMA MATIC 8

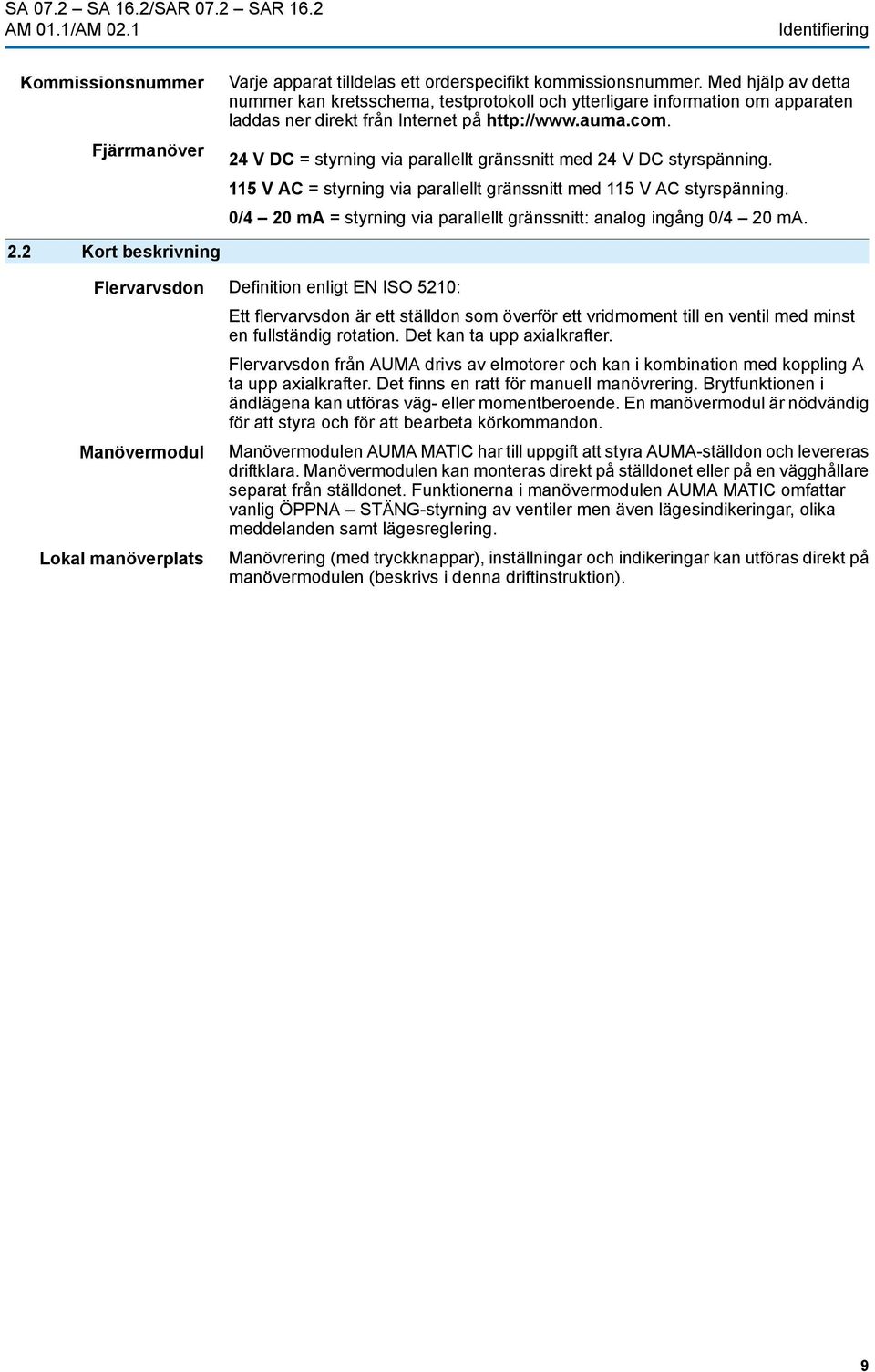

9 AM 01.1/AM 02.1 Identifiering Kommissionsnummer Fjärrmanöver Varje apparat tilldelas ett orderspecifikt kommissionsnummer. Med hjälp av detta nummer kan kretsschema, testprotokoll och ytterligare information om apparaten laddas ner direkt från Internet på 24 V DC = styrning via parallellt gränssnitt med 24 V DC styrspänning. 115 V AC = styrning via parallellt gränssnitt med 115 V AC styrspänning. 0/4 20 ma = styrning via parallellt gränssnitt: analog ingång 0/4 20 ma. 2.2 Kort beskrivning Flervarvsdon Definition enligt EN ISO 5210: Manövermodul Lokal manöverplats Ett flervarvsdon är ett ställdon som överför ett vridmoment till en ventil med minst en fullständig rotation. Det kan ta upp axialkrafter. Flervarvsdon från AUMA drivs av elmotorer och kan i kombination med koppling A ta upp axialkrafter. Det finns en ratt för manuell manövrering. Brytfunktionen i ändlägena kan utföras väg- eller momentberoende. En manövermodul är nödvändig för att styra och för att bearbeta körkommandon. Manövermodulen AUMA MATIC har till uppgift att styra AUMA-ställdon och levereras driftklara. Manövermodulen kan monteras direkt på ställdonet eller på en vägghållare separat från ställdonet. Funktionerna i manövermodulen AUMA MATIC omfattar vanlig ÖPPNA STÄNG-styrning av ventiler men även lägesindikeringar, olika meddelanden samt lägesreglering. Manövrering (med tryckknappar), inställningar och indikeringar kan utföras direkt på manövermodulen (beskrivs i denna driftinstruktion). 9

10 Transport, lagring och förpackning AM 01.1/AM Transport, lagring och förpackning 3.1 Transport Transport till installationsplatsen ska ske i stadig förpackning. Hängande last! Risk för dödsfall eller svåra personskador. Uppehåll dig INTE under hängande last. Fäst lyftdonet i huset och INTE i ratten. Ställdon som är monterade på en ventil: Fäst lyftdonet i ventilen och INTE i ställdonet. Ställdon som är monterade på en växel: Fäst lyftdonet med lyftöglor på växeln och INTE i ställdonet. Ställdon som är ihopmonterade med en manövermodul: Fäst lyftdonet i ställdonet och INTE i manövermodulen. 3.2 Lagring Korrosionsrisk vid felaktig lagring! Lagring ska ske i ett väl ventilerat, torrt utrymme. Skydda mot fukt på golvet genom förvaring på hylla eller träpall. Täck över för att skydda mot damm och smuts. Anbringa lämpligt korrosionsskyddsmedel på olackerade ytor. Långtidslagring Om ställdonet ska lagras längre tid (mer än 6 månader), ska även följande punkter beaktas: 1. Före lagring: Skydda blanka ytor som utgående axelkopplingar och påbyggnadsdelar med långtids korrosionsskydd. 2. Var 6:e månad: Kontroll av korrosionsförekomst. Vid minsta tecken på begynnande korrosion, applicera nytt korrosionsskydd. 3.3 Förpackning Under transporten skyddas våra produkter i speciella förpackningar. Dessa består av miljövänliga, lätthanterliga material som kan återvinnas. Våra förpackningsmaterial utgörs av trä, kartong, papper och PE-folie. Vi rekommenderar återvinning av förpackningsmaterialet. 10

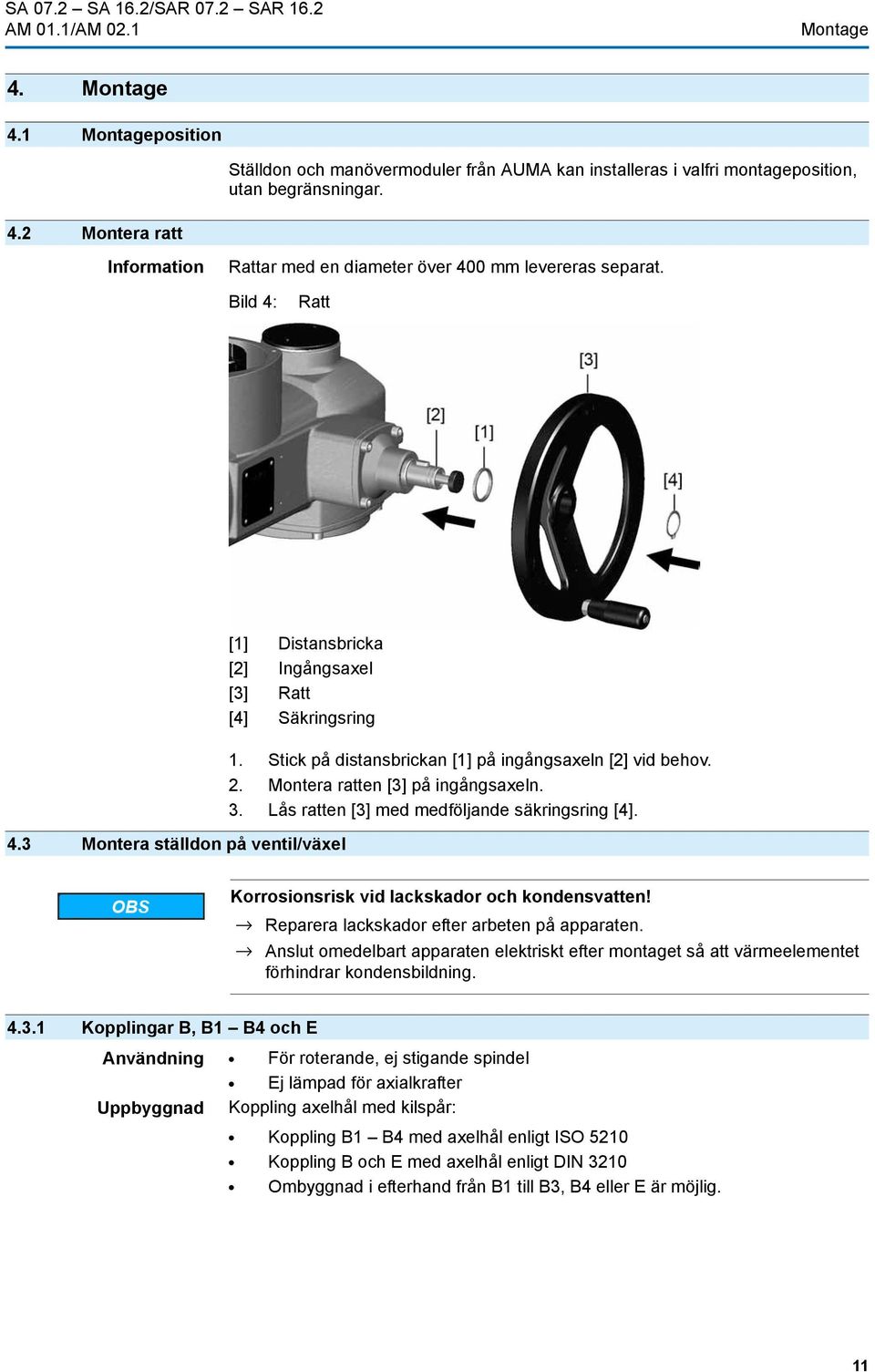

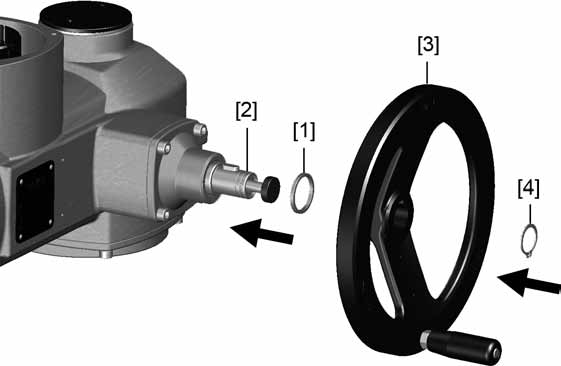

11 AM 01.1/AM 02.1 Montage 4. Montage 4.1 Montageposition Ställdon och manövermoduler från AUMA kan installeras i valfri montageposition, utan begränsningar. 4.2 Montera ratt Information Rattar med en diameter över 400 mm levereras separat. Bild 4: Ratt [1] Distansbricka [2] Ingångsaxel [3] Ratt [4] Säkringsring 4.3 Montera ställdon på ventil/växel 1. Stick på distansbrickan [1] på ingångsaxeln [2] vid behov. 2. Montera ratten [3] på ingångsaxeln. 3. Lås ratten [3] med medföljande säkringsring [4]. Korrosionsrisk vid lackskador och kondensvatten! Reparera lackskador efter arbeten på apparaten. Anslut omedelbart apparaten elektriskt efter montaget så att värmeelementet förhindrar kondensbildning Kopplingar B, B1 B4 och E Användning För roterande, ej stigande spindel Ej lämpad för axialkrafter Uppbyggnad Koppling axelhål med kilspår: Koppling B1 B4 med axelhål enligt ISO 5210 Koppling B och E med axelhål enligt DIN 3210 Ombyggnad i efterhand från B1 till B3, B4 eller E är möjlig. 11

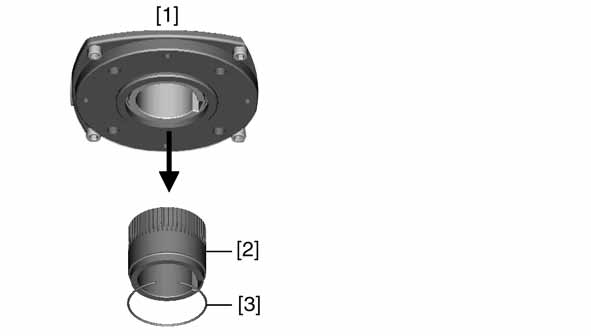

12 Montage AM 01.1/AM 02.1 Bild 5: Koppling [1] Koppling B, B1 B4, E och C [2] Hylsa/insticksbussning med axelhål och kilspår [3] Säkringsring Information Ventilflänsens centrering är utförd med spelpassning Montera flervarvsdon (med koppling B1 B4 eller E) på ventil/växel 1. Kontrollera att ställdonets anslutningsfläns passar på ventilen/växeln. 2. Kontrollera att borrhålet och kilspåret passar på ingångsaxeln. 3. Applicera en tunn film fett på ingångsaxeln. 4. Montera ställdonet. Information: Kontrollera att flänsen centreras och ligger an helt. 5. Skruva fast ställdonet med skruvar enligt tabellen. Information: För att undvika kontaktkorrosion rekommenderar vi att skruvarna tätas med gängtätning. 6. Skruva fast skruvarna korsvis med ett vridmoment enligt tabell. Tabell 1: Skruvar Gänga M8 M10 M12 M16 M20 Åtdragningsmoment för skruvar Åtdragningsmoment T A [Nm] Hållfasthetsklass Koppling A Användning Koppling för stigande, ej roterande spindel Lämplig för upptagning av axialkrafter Information Det krävs en adapter för att anpassa ett ställdon till en befintlig koppling A med flänsstorlek F10 och F14 av årsmodell 2009 eller äldre. Denna kan beställas från AUMA. 12

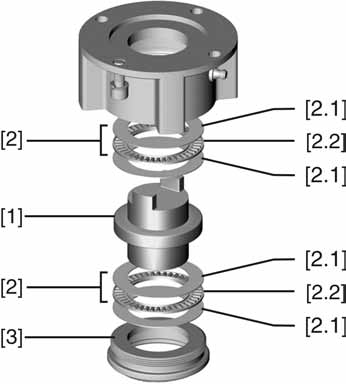

13 AM 01.1/AM 02.1 Montage Färdigbearbetning av spindelmutter Detta arbetssteg krävs endast vid oborrad eller förborrad spindelmutter. Bild 6: Uppbyggnad koppling A [1] Spindelmutter [2] Lager [2.1] Lagerskiva [2.2] Lagerkrans [3] Centrerring 1. Skruva ut centrerringen [3] ur kopplingen. 2. Ta ut spindelmuttern [1] tillsammans med lagren [2]. 3. Ta av lagerskivorna [2.1] och lagerkransarna [2.2] från spindelmuttern [1]. 4. Borra och gänga spindelmuttern [1]. Information: Kontrollera centrering vid fixering i svarv! 5. Rengör den färdigbearbetade spindelmuttern [1]. 6. Smörj lagerkransarna [2.2] och lagerskivorna [2.1] med litiumförtvålat EP-fett så att alla hålrum fylls med fett. 7. Stick på de infettade lagerkransarna [2.2] och lagerskivorna [2.1] på spindelmuttern [1]. 8. Sätt in spindelmuttern [1] med lager [2] i kopplingen. Information: Kontrollera att klokopplingen resp. kuggarna griper tag ordentligt i spåret i hålaxeln. 9. Skruva in centrerringen [3] och skruva fast den till anslag. 13

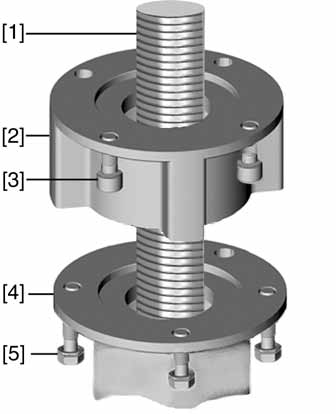

14 Montage AM 01.1/AM Montera flervarvsdon (med koppling A) på ventil Bild 7: Montage med koppling A [1] Ventilspindel [2] Koppling A [3] Skruvar till ställdon [4] Ventilfläns [5] Skruvar till koppling 1. Om koppling A redan är monterad på ställdonet: Lossa skruvarna [3] och ta av koppling A [2]. 2. Kontrollera att flänsen på koppling A passar på ventilflänsen [4]. 3. Applicera en tunn film fett på ventilspindeln [1]. 4. Montera koppling A på ventilspindeln och vrid in den tills den ligger an mot ventilflänsen. 5. Vrid koppling A tills hålen ligger i linje med varandra. 6. Skruva i fästskruvarna [5] men skruva inte fast dem ännu. 7. Sätt ställdonet på ventilspindeln så att spindelmutterns medbringare griper tag i hylsan. När de griper tag ordentligt i varandra ligger flänsarna i linje med varandra. 8. Rikta ställdonet tills hålen ligger i linje med varandra. 9. Skruva fast ställdonet med skruvarna [3]. 10. Skruva fast skruvarna [3] korsvis med ett vridmoment enligt tabell. Tabell 2: Skruvar Gänga M6 M8 M10 M12 M16 M20 Åtdragningsmoment för skruvar Åtdragningsmoment T A [Nm] Hållfasthetsklass Vrid ställdonet i manuell drift i riktning ÖPPNA tills ventilfläns och koppling A ligger ordentligt på varandra. 12. Skruva åt fästskruvarna [5] mellan ventilen och koppling A korsvis med ett vridmoment enligt tabell. 14

15 AM 01.1/AM 02.1 Montage 4.4 Tillbehör för montage Spindelskyddsrör för stigande ventilspindel Tillval Bild 8: Montage av spindelskyddsrör [1] Skyddslock för spindelskyddsrör [2] Spindelskyddsrör [3] Tätningsring 1. Gängan ska tätas med hampa, teflonband eller gängtätning. 2. Skruva in spindelskyddsröret [2] i gängan och dra fast det. 3. Skjut ner tätningsringen [3] tills den ligger an mot huset. 4. Kontrollera att skyddslocket för spindelskyddsröret [1] finns och är oskadat. 4.5 Montagepositioner för den lokala manöverplatsen Den lokala manöverplatsen monteras enligt ordern. Om den lokala manöverplatsens position efter montering på ventilen resp. växeln är olämplig kan positionen ändras i efterhand. Fyra montagepositioner är möjliga. Bild 9: Montagepositioner A och B 15

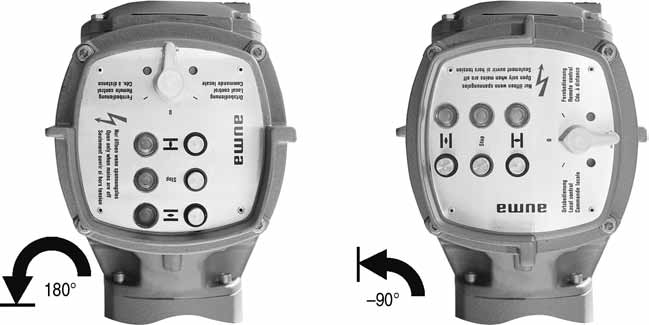

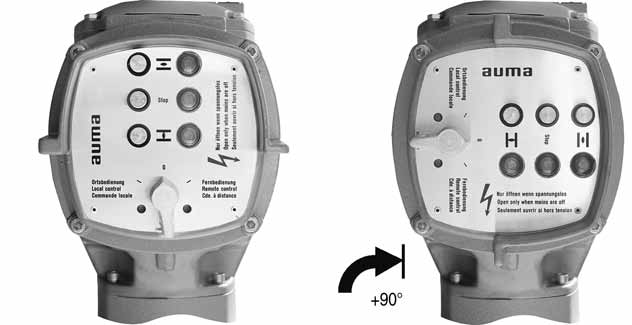

16 Montage AM 01.1/AM 02.1 Bild 10: Montagepositioner C och D Ändra montagepositioner Farlig spänning! Risk för elektrisk stöt. Kontrollera att spänningen är frånslagen före öppning. 1. Lossa skruvarna och ta av den lokala manöverplatsen. 2. Lossa kretskortets 3 skruvar; vrid därefter kretskortet till den nya positionen och skruva fast det. 3. Kontrollera att O-ringen är i gott skick och lägg in O-ringen korrekt. 4. Vrid den lokala manöverplatsen till den nya positionen och sätt den på plats igen. Skador på ledningar p.g.a. vridning eller klämning! Funktionsstörningar kan uppstå. Den lokala manöverplatsen får vridas max 180. Montera ihop den lokala manöverplatsen försiktigt så att inga ledningar kläms fast. 5. Skruva åt skruvarna korsvis och jämnt. 16

17 AM 01.1/AM 02.1 Elanslutning 5. Elanslutning 5.1 Allmänna anvisningar Fara p.g.a. felaktig elanslutning Om varningen inte beaktas kan det leda till dödsfall eller svåra personskador eller materialskador. Elanslutningen får endast utföras av behörig personal. Beakta de allmänna anvisningarna i detta kapitel innan anslutningen utförs. Läs och beakta kapitlet <Idrifttagning> och <Provkörning> innan spänningen slås på efter anslutningen. Kretsschema/kopplingsschema Säkringar som måste installeras på platsen Aktuellt kretsschema/kopplingsschema (på tyska och engelska) bifogas driftinstruktionen i den väderbeständiga plastfickan som är fastsatt på apparaten. Det kan även beställas med hjälp av kommissionsnumret (se typskylt) eller hämtas direkt från Internet (http://www.auma.com). För kortslutningsskydd och för frånskiljning av spänningen till ställdonet krävs att säkringar och lastfrånskiljare installeras på platsen. Dimensionering beräknas med hjälp av motorns strömförbrukning (se elektriskt datablad) plus manövermodulens strömförbrukning. Tabell 3: Manövermodulens strömförbrukning Nätspänning 100 till 120 V AC (±10 %) 208 till 240 V AC (±10 %) 380 till 500 V AC (±10 %) 24 V DC (+20 %/ 15 %) och AC-motor Max. strömförbrukning 575 ma 275 ma 160 ma 500 ma Tabell 4: Maximalt tillåten säkring Reverseringsanordning Reverserande kontaktor A1 Reverserande kontaktor A2 Reverserande kontaktor A3 Tyristor Tyristor Tyristor Märkeffekt Upp till 1,5 kw Upp till 7,5 kw Upp till 11 kw Upp till 1,5 kw Upp till 3 kw Upp till 5,5 kw Max. säkring 16 A (gl/gg) 32 A (gl/gg) 63 A (gl/gg) 16 A (g/r) I²t<1 500A²s 32 A (g/r) I²t<1 500A²s 63 A (g/r) I²t<5 000A²s Om manövermodulen monteras separat från ställdonet (manövermodulen på en vägghållare): Beakta längden och ledararean på förbindelseledningen när säkringen dimensioneras. Manövermodulens spänningsförsörjning (elektronik) Säkerhetsstandarder EMC-kompatibel ledningsdragning Vid extern försörjning av manövermodulen (elektronik) med 24 V DC filtreras spänningsförsörjningen av en intern µf-kondensator. Beakta vid dimensioneringen av spänningsförsörjningen att denna kondensator laddas när den externa spänningsförsörjningen slås på. Alla externt anslutna apparater måste överensstämma med gällande säkerhetsstandarder. Signal- och bussledningar är störningskänsliga. Motorledningar ger upphov till störningar. Störande och störningskänsliga kablar ska dras med så stort avstånd som möjligt från varandra. Störtåligheten hos signal- och bussledningar ökar om ledningarna dras nära jordpotentialen. 17

18 Elanslutning AM 01.1/AM 02.1 Strömtyp, nätspänning och nätfrekvens Undvik långa kablar eller dra dem i störningsfria områden. Undvik långa parallella dragningar av störande och störningskänsliga kablar. Använd skärmade kablar vid anslutning av lägesgivare. Strömtyp, nätspänning och nätfrekvens måste överensstämma med uppgifterna på motorns typskylt. Bild 11: Motorns typskylt (exempel) [1] Strömtyp [2] Nätspänning [3] Nätfrekvens (på tre- och enfasmotorer) Anslutningskablar Använd lämpliga (spänningssäkra) kablar för att säkerställa apparatens elektriska isolering. Dimensionera kablarna så att de minst klarar den högsta förekommande märkspänningen. Använd en anslutningskabel med lämplig lägsta märktemperatur. Anslutningskablar som utsätts för UV-strålning (t.ex. utomhus) måste vara tillverkade av UV-beständigt material. 5.2 Anslutning med AUMA rund stickpropp Ledarareor AUMA rund stickpropp: Kraftplintar (U1, V1, W1, U2, V2, W2): max. 6 mm² för flexibla/10 mm² för styva Skyddsledaranslutning : max. 6 mm² för flexibla/10 mm² för styva Manöverplintar (1 till 50): max. 2,5 mm² 18

19 AM 01.1/AM 02.1 Elanslutning Öppna anslutningsutrymmet Bild 12: Anslutning AUMA rund stickpropp, utförande S [1] Huv [2] Skruvar till huv [3] O-ring [4] Skruvar till stickproppens hondel [5] Hondel stickpropp [6] Kabelgenomföring [7] Plugg [8] Kabelförskruvning (medföljer ej) Farlig spänning! Risk för elektrisk stöt. Kontrollera att spänningen är frånslagen före öppning. 1. Lossa skruvarna [2] och ta av huven [1]. 2. Lossa skruvarna [4] och ta ut hondelen [5] från huven [1]. 3. Sätt i kabelförskruvningar [8] som passar till anslutningskablarna. Den på typskylten angivna kapslingsklassen IP kan endast garanteras om lämpliga kabelförskruvningar används. Exempel: Typskylt kapslingsklass IP Sätt i pluggar [7] i kabelgenomföringar [6] som inte ska användas. 5. För in ledningarna i kabelförskruvningarna [8] Ansluta kablar Beakta tillåten kabelarea. 1. Skala kablarna. 2. Avlägsna isoleringen från ledarna. 3. Vid användning av flexibla ledningar: Använd ändhylsor enligt DIN Anslut kablarna enligt för leveransen gällande kretsschema. 19

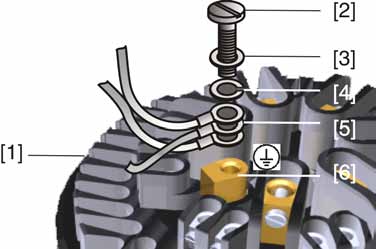

20 Elanslutning AM 01.1/AM 02.1 Vid fel: Farlig spänning om skyddsledaren INTE är ansluten! Risk för elektrisk stöt. Anslut alla skyddsledare. Förbind skyddsledaranslutningen med anslutningsledningens externa skyddsledare. Ta endast apparaten i drift när skyddsledaren är ansluten. 5. Skruva fast skyddsledarna med kabelskor (flexibla ledningar) eller öglor (styva ledningar) i skyddsledaranslutningen. Bild 14: Skyddsledaranslutning [1] Hondel stickpropp [2] Skruv [3] Bricka [4] Fjäderbricka [5] Skyddsledare med kabelskor/öglor [6] Skyddsledaranslutning, symbol: Korrosionsrisk p.g.a. kondensvatten! Ta apparaten i drift direkt efter montaget så att värmeelementet förhindrar kondensbildning. Information Vissa ställdon har även motoruppvärmning. Motoruppvärmningen minskar kondensbildningen i motorn och förbättrar start vid extremt låga temperaturer. 20

21 AM 01.1/AM 02.1 Elanslutning Återmontera anslutningsutrymmet Bild 15: Exempel: Utförande S [1] Huv [2] Skruvar till huven [3] O-ring [4] Skruvar till stickproppens hondel [5] Hondel stickpropp [6] Kabelgenomföring [7] Plugg [8] Kabelförskruvning (medföljer ej) 5.3 Tillbehör till elanslutningen Risk för kortslutning om kablar kläms! Risk för elektrisk stöt och funktionsstörningar. Montera stickproppens hondel försiktigt så att inga kablar kläms. 1. Montera stickproppens hondel [5] i huven [1] och skruva fast den med skruvar [4]. 2. Rengör tätningsytorna på huven [1] och huset. 3. Kontrollera att O-ringen [3] är i gott skick; byt ut den mot en ny om den är skadad. 4. Fetta in O-ringen lätt med syrafritt fett (t.ex. vaselin) och lägg in ringen korrekt. 5. Sätt på huven [1] och skruva åt skruvarna [2] jämnt korsvis. 6. Dra åt kabelförskruvningarna [8] med föreskrivet åtdragningsmoment så att deras skyddsklass uppfylls. Tillval Manövermodul på vägghållare Med hjälp av vägghållaren går det att montera manövermodulen separat från ställdonet. Användning När ställdonet är monterat på en svåråtkomlig plats. När ställdonet utsätts för höga temperaturer. Vid starka vibrationer på ventilen. 21

22 Elanslutning AM 01.1/AM 02.1 Uppbyggnad Bild 16: Uppbyggnad med vägghållare [1] Vägghållare [2] Förbindelseledningar [3] Elanslutning vägghållare (XM) [4] Elanslutning ställdon (XA) [5] Elanslutning manövermodul (XK) kundstickpropp Beakta före anslutning Tillåten längd på förbindelseledningar: max. 100 m. Om ställdonet har en inbyggd lägesgivare (RWG): Använd skärmade förbindelseledningar. Utföranden med potentiometer i ställdonet är ej lämpliga för väggmontage. Vi rekommenderar: AUMA:s kabelsats LSW1. Om AUMA:s kabelsats inte används: Använd lämpliga, flexibla och skärmade förbindelseledningar. Om det finns förbindelseledningar till t.ex. värmeelement eller brytare som ska dras från ställdonet direkt till kundstickpropp XK (XA-XM-XK, se kretsschema) måste dessa förbindelseledningar genomgå ett isolationsprov enligt EN Undantagna är förbindelseledningar från lägesgivare (RWG, IWG, potentiometer). Ett isolationsprov får inte utföras på dessa Parkeringsram Användning Parkeringsram för säker förvaring av demonterad stickpropp. Skyddar mot direkt beröring av stiften och påverkan från omgivningen. Bild 17: Parkeringsram Skyddslock Skyddslock för stickproppsutrymme, vid demonterad stickpropp. Det öppna anslutningsutrymmet kan inkapslas med ett skyddslock (avbildas ej). 22

23 AM 01.1/AM 02.1 Elanslutning Dubbelt avtätad mellanram (double sealed) Vid demontage av elanslutningen eller p.g.a. otäta kabelförskruvningar kan damm och fukt tränga in i husets inre. Detta förhindras på ett effektivt sätt om man monterar en dubbelt avtätad mellanram [2] mellan elanslutningen [1] och apparathuset. Apparatens kapslingsklass (IP 68) bibehålls även vid borttagen elanslutning [1]. Bild 18: Elanslutning med dubbelt avtätad (double sealed) mellanram Jordanslutning utvändig [1] Elanslutning [2] Dubbelt avtätad mellanram (double sealed) Som option finns en utvändig jordanslutning (skruvplint) på huset för anslutning av apparaten till potentialutjämningen. Bild 19: Jordanslutning 23

24 Manövrering AM 01.1/AM Manövrering 6.1 Manuell drift Ställdonet kan manövreras manuellt vid inställningsarbeten, idrifttagning, motorfel eller strömavbrott. Manuell drift kopplas in med en inbyggd omkopplingsmekanism Inkoppling av manuell drift Vid felmanöver kan skador uppstå på motorkopplingen! Koppla bara in manuell drift när motorn står stilla! 1. Tryck in tryckknappen. 2. Manövrera ratten i önskad riktning. För att stänga ventil: manövrera ratten medurs. Ställdonets axel (ventil) roterar medurs i riktning STÄNGD Urkoppling av manuell drift Manuell drift kopplas ur automatiskt när motorn startas. Vid motordrift står ratten stilla. 6.2 Motordrift Innan motordriften startas måste alla inställningsarbeten i idrifttagningen ha genomförts inklusive en provkörning Manövrering på lokal manöverplats På den lokala manöverplatsen manövreras ställdonet med tryckknapparna. 24

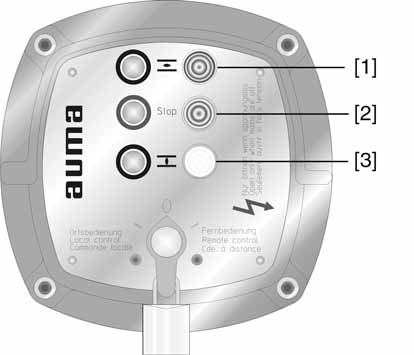

25 AM 01.1/AM 02.1 Manövrering Bild 22: Lokal manöverplats [1] Tryckknapp för manöverkommando i riktning ÖPPEN [2] Tryckknapp Stop [3] Tryckknapp för manöverkommando i riktning STÄNGD [4] Väljare Ytor kan vara varma t.ex. p.g.a. hög omgivningstemperatur eller stark solinstrålning! Risk för brännskador Kontrollera yttemperaturen och bär vid behov skyddshandskar. Ställ väljaren [4] i läge lokal manöverplats (LOKAL). Ställdonet kan nu manövreras med tryckknapparna [1 3]: - Manövrera ventilen i riktning ÖPPEN: Tryck på tryckknappen [1]. - Stoppa ställdonet: Tryck på tryckknappen [2] Stop. - Manövrera ventilen i riktning STÄNGD: Tryck på tryckknappen [3]. Information Körkommandona ÖPPNA - STÄNG kan utföras med ej självhållning eller med självhållning. Vid självhållning körs ställdonet efter knapptryckning till ändläget, förutsatt att ett nytt kommando inte ges Fjärrmanövrering av ställdonet Ställ väljaren i läge fjärrmanövrering (FJÄRR). Ställdonet kan nu fjärrmanövreras med manöverkommando (ÖPPNA STOPP - STÄNG) eller med analoga börvärden (t.ex ma). Information På ställdon med positioner går det att koppla om mellan on/off-drift (REMOTE MODE) och reglerdrift (SETPOINT MODE). Omkoppling sker via ingången FJÄRR MANUELL/REMOTE MANUAL, t.ex. med en 24 V DC-signal (se kretsschema). 25

26 Manövrering AM 01.1/AM 02.1 Beteende i reglerdrift på utförande med positioner: Vid signalbortfall av börvärde E1 eller ärvärde E2 går ställdonet till ett förutbestämt läge. Följande reaktioner är möjliga: Fail as is: Ställdonet stoppar omedelbart och blir stående i detta läge. Fail close: Ställdonet kör ventilen till ändläge STÄNGD. Fail open: Ställdonet kör ventilen till ändläge ÖPPEN. Beteendet vid signalbortfall kan ställas in med en dilomkopplare i manövermodulen. 26

27 AM 01.1/AM 02.1 Indikeringar 7. Indikeringar 7.1 Lysdioder Vilka färger de 3 lysdioderna har på den lokala manöverplatsen och hur signalerna är kopplade beror på ordern. Bild 25: Lokal manöverplats med lysdioder (standardsignalering) [1] Lyser (grön): Ändläge ÖPPEN uppnått [2] Lyser (röd): Summalarm [3] Lyser (gul): Ändläge STÄNGD uppnått Summalarm Summalarm (röd lysdiod) uppträder när en av följande händelser inträffar (standardkoppling): Vridmomentfel: Det inställda vridmomentet överskreds innan ett ändläge uppnåddes. (Den här felsignalen kan aktiveras/avaktiveras med en dilomkopplare i manövermodulen) Termofel: Motorskyddet har löst ut, d.v.s. motorn är överhettad. Fasfel: En fas saknas (endast på trefasmotorer). Termistorrelä: Kontroll utförs Gångindikering Om ställdonet har en inbyggd blinkgivare (beteckning på kretsschemat: S5) kan lysdioderna [1] och [3] användas som gångindikering. Funktionen gångindikering kan aktiveras/avaktiveras med en dilomkopplare i manövermodulen. När gångindikeringen är aktiverad blinkar lysdioden när ställdonet manövreras. 7.2 Mekanisk lägesvisare/gångindikering Tillval Den mekaniska lägesvisaren indikerar kontinuerligt ventilens läge (Indikeringsskivan [2] roterar ca 180 till 230 när ventilens läge ändras från ÖPPEN till STÄNGD eller omvänt.) indikerar om ställdonet är igång (gångindikering) indikerar om ändläget har uppnåtts (via indexet [3]) 27

28 Indikeringar AM 01.1/AM 02.1 Bild 26: Mekanisk lägesvisare [1] Lock [2] Indikeringsskiva [3] Index [4] Symbol för läget ÖPPEN [5] Symbol för läget STÄNGD 28

29 AM 01.1/AM 02.1 Statusmeddelanden 8. Statusmeddelanden 8.1 Indikeringar och lägesåterföring via signalrelä (binärt) Signalreläer kan användas för att signalera ställdonets och manövermodulens drifttillstånd i form av binära signaler. Signalerna är kopplade enligt specifikationerna i ordern. Exempel: Öppen reläkontakt = ändläge STÄNGD ej uppnått Sluten reläkontakt = ändläge STÄNGD uppnått Summalarm Brytare: 1 NC och 1 NO (standard) Beteckning på kretsschemat: K9 Summalarm uppträder när en av följande händelser inträffar (standardkoppling): Vridmomentfel: Det inställda vridmomentet överskreds innan ett ändläge uppnåddes. (Den här felsignalen kan aktiveras/avaktiveras med en dilomkopplare i manövermodulen) Termofel: Motorskyddet har löst ut, d.v.s. motorn är överhettad. Fasfel: En fas saknas (endast på trefasmotorer). Termistorrelä: Kontroll utförs 4 signalreläer: Brytare: 1 NC (standard) Beteckning på kretsschemat: K5, K6, K7, K8 Standardkoppling: K5: Väljaren står i läge fjärrmanövrering (FJÄRR) K6: Väljaren står i läge lokal manöverplats (LOKAL) K7: Ändläge ÖPPEN uppnått K8: Ändläge STÄNGD uppnått 8.2 Indikeringar och lägesåterföring (analogt) (Option) Om ställdonet är utrustat med en lägesgivare (potentiometer eller RWG) kan en analog lägesåterföring erhållas. Ventilens läge Signal: E2 = 0/4 20 ma (potentialfri) Beteckning på kretsschemat: E2 (ärvärde) 29

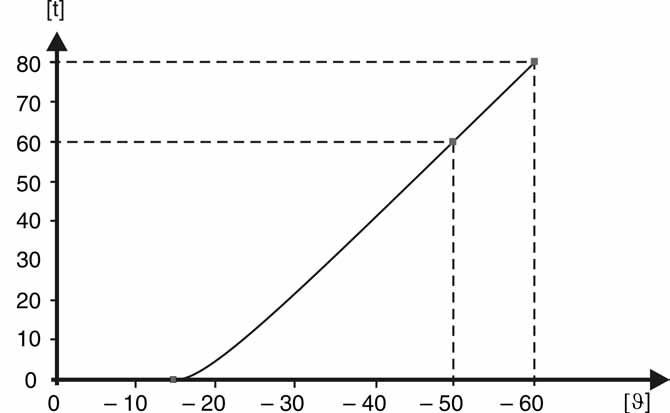

30 Idrifttagning (grundinställningar) AM 01.1/AM Idrifttagning (grundinställningar) 1. Ställ väljaren i läge 0 (OFF). Information: Väljaren är ingen strömbrytare. I läget 0 (OFF) förhindras manövrering av ställdonet. Spänningsförsörjningen till manövermodulen är inkopplad. 2. Slå på spänningsförsörjningen. Information: Beakta förvärmningstiden vid temperaturer under 20 C. 3. Utför grundinställningar. 9.1 Föruppvärmningstid för lågtemperaturutförande På utföranden för låga temperaturer måste du beakta att manövermodulen behöver en föruppvärmningstid. Denna föruppvärmningstid gäller när ställdonet och manövermodulen är spänningslösa och har svalnat till omgivningstemperatur. Under dessa förhållanden måste följande uppvärmningstider inväntas efter påslagning av spänningsförsörjningen innan idrifttagningen kan inledas: Vid 50 C = 60 min. Vid 60 C = 80 min. Bild 28: Kurva över föruppvärmningstiden 9.2 Öppna styrenhetsutrymmet [t ] Föruppvärmningstid i minuter [ϑ] Omgivningstemperatur i C För följande inställningar (alternativ) måste styrenhetsutrymmet öppnas. 30

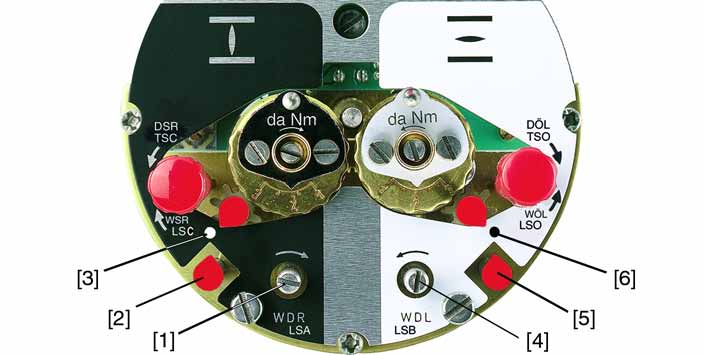

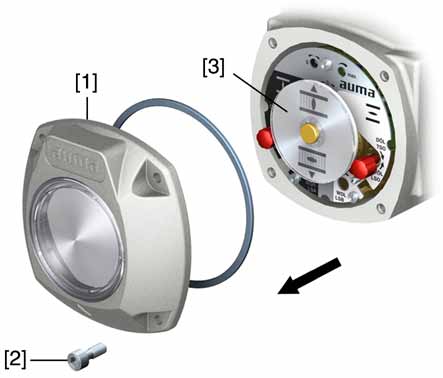

31 AM 01.1/AM 02.1 Idrifttagning (grundinställningar) 1. Lossa skruvarna [2] och ta av locket [1] från styrenhetsutrymmet. Bild 29: 2. Om en indikeringsskiva [3] finns: Dra av indikeringsskivan [3] med en fast nyckel (som hävarm). Information: Lägg något mjukt under den fasta nyckeln, t.ex. en trasa, för att förhindra lackskador. Bild 30: 9.3 Inställning av momentbrytning När brytmomentet som är inställt här uppnås aktiveras momentbrytarna (ventilens överlastskydd). Information Momentbrytningen kan utlösas även i manuell drift. Skador på ventilen p.g.a. för hög brytmomentinställning! Brytmomentet måste vara anpassat till ventilen. Inställningen får endast ändras efter samråd med ventilleverantören. Bild 31: Mäthuvuden för vridmoment [1] Svart mäthuvud för vridmomentet i riktning STÄNGD [2] Vitt mäthuvud för vridmomentet i riktning ÖPPEN [3] Låsskruvar [4] Skalskivor 31

32 Idrifttagning (grundinställningar) AM 01.1/AM Lossa båda låsskruvarna [3] på indikeringsskivan. 2. Vrid skalskivan [4] tills det erforderliga vridmomentet är inställt (1 da Nm = 10 Nm). 3. Skruva åt låsskruvarna [3] igen. Information: Maximalt åtdragningsmoment: 0,3 0,4 Nm Momentbrytningen är inställd. Exempel: Bilden ovan visar följande inställning: 3,5 da Nm = 35 Nm för riktning STÄNGD 4,5 da Nm = 45 Nm för riktning ÖPPEN 9.4 Inställning av vägbrytning Vägbrytningen mäter ventilslaget. När den inställda positionen nås aktiveras en brytare. Bild 32: Inställningselement för vägbrytning Svart fält: [1] Inställningsspindel: Ändläge STÄNGD [2] Visare: Ändläge STÄNGD [3] Punkt: Ändläge STÄNGD är inställt Vitt fält: [4] Inställningsspindel: Ändläge ÖPPEN [5] Visare: Ändläge ÖPPEN [6] Punkt: Ändläge ÖPPEN är inställt Inställning av ändläge STÄNGD (svart fält) 1. Koppla in manuell drift. 2. Vrid ratten medurs tills ventilen är stängd. 3. Vrid tillbaka ratten ca ½ varv (eftersläpning). 4. Tryck och håll in inställningsspindeln [1] med en skruvmejsel och vrid i pilens riktning; iaktta samtidigt visaren [2]: När du känner och hör "knäppningar" hoppar visaren [2] När visaren [2] står 90 före punkt [3]: Fortsätt att vrida långsamt. 6. När visaren [2] hoppar till punkt [3]: Upphör med att vrida och släpp upp inställningsspindeln. Ändläge STÄNGD är inställt. 7. Om du vred för långt ("knäppningar" hörs efter att visaren hoppat): Fortsätt att vrida inställningsspindeln i samma riktning och upprepa inställningen. 32

33 AM 01.1/AM 02.1 Idrifttagning (grundinställningar) Inställning av ändläge ÖPPEN (vitt fält) 1. Koppla in manuell drift. 2. Vrid ratten moturs tills ventilen är öppen. 3. Vrid tillbaka ratten ca ½ varv (eftersläpning). 4. Tryck och håll in inställningsspindeln [4] (bild ) med en skruvmejsel och vrid i pilens riktning; iaktta samtidigt visaren [5]: När du känner och hör "knäppningar" hoppar visaren [5] När visaren [5] står 90 före punkt [6]: Fortsätt att vrida långsamt. 6. När visaren [5] hoppar till punkt [6]: Upphör med att vrida och släpp upp inställningsspindeln. 9.5 Inställning av mellanlägen Ändläge ÖPPEN är inställt. 7. Om du vred för långt ("knäppningar" hörs efter att visaren hoppat): Fortsätt att vrida inställningsspindeln i samma riktning och upprepa inställningen. Option Ställdon med DUO-vägbrytning har två mellanlägesbrytare. Ett mellanläge per riktning kan ställas in. Bild 33: Inställningselement för vägbrytning Svart fält: [1] Inställningsspindel: Riktning STÄNGD [2] Visare: Riktning STÄNGD [3] Punkt: Mellanläge STÄNGD är inställt Vitt fält: [4] Inställningsspindel: Riktning ÖPPEN [5] Visare: Riktning ÖPPEN [6] Punkt: Mellanläge ÖPPEN är inställt Information Mellanlägesbrytarna friger (nollställer) kontakten efter 177 varv (manövermodul för varv/slag) resp varv (manövermodul för varv/slag) Inställning av riktning STÄNGD (svart fält) 1. Kör ventilen i riktning STÄNGD till önskat mellanläge. 2. Om du vred för långt: Vrid tillbaka ventilen och kör på nytt till mellanläget i riktning STÄNGD. Information: Kör alltid i samma riktning till mellanläget som efteråt med eldrift. 3. Tryck och håll in inställningsspindeln [1] med en skruvmejsel och vrid i pilens riktning; iaktta samtidigt visaren [2]: När du känner och hör "knäppningar" hoppar visaren [2] När visaren [2] står 90 före punkt [3]: Fortsätt att vrida långsamt. 33

34 Idrifttagning (grundinställningar) AM 01.1/AM Inställning av riktning ÖPPEN (vitt fält) 5. När visaren [2] hoppar till punkt [3]: Upphör med att vrida och släpp upp inställningsspindeln. Mellanläget i riktning STÄNGD är inställt. 6. Om du vred för långt ("knäppningar" hörs efter att visaren hoppat): Fortsätt att vrida inställningsspindeln i samma riktning och upprepa inställningen. 1. Kör ventilen i riktning ÖPPEN till önskat mellanläge. 2. Om du vred för långt: Vrid tillbaka ventilen och kör på nytt till mellanläget i riktning ÖPPEN (kör alltid i samma riktning till mellanläget som efteråt med eldrift). 3. Tryck och håll in inställningsspindeln [4] med en skruvmejsel och vrid i pilens riktning; iaktta samtidigt visaren [5]: När du känner och hör "knäppningar" hoppar visaren [5] När visaren [5] står 90 före punkt [6]: Fortsätt att vrida långsamt. 5. När visaren [5] hoppar till punkt [6]: Upphör med att vrida och släpp upp inställningsspindeln. Mellanläget i riktning ÖPPEN är inställt. 6. Om du vred för långt ("knäppningar" hörs efter att visaren hoppat): Fortsätt att vrida inställningsspindeln i samma riktning och upprepa inställningen. 9.6 Provkörning Provkör inte förrän alla beskrivna inställningar har genomförts Kontroll av rotationsriktning Ventilskador vid felaktig rotationsriktning! Stäng omedelbart av vid felaktig rotationsriktning (tryck STOPP). Åtgärda orsaken, t.ex. genom att rätta till fasföljden på vägghållarens kabelsats. Provkör igen. 1. Manövrera ställdonet i manuell drift till mellanläge eller till ett tillräckligt avstånd från ändläget. 2. Ställ väljaren i läge lokal manöverplats (LOKAL). 3. Kör mot riktning STÄNGD och observera rotationsriktningen: Med indikeringsskiva: Steg 4 Utan indikeringsskiva: Steg 5 (hålaxel) Stoppa innan ändläget har uppnåtts. 34

35 AM 01.1/AM 02.1 Idrifttagning (grundinställningar) 4. Med indikeringsskiva: Observera rotationsriktningen. Rotationsriktningen stämmer om ställdonet kör i riktning stänga och indikeringsskivan roterar moturs. 5. Utan indikeringsskiva: Skruva ur blindpluggen [1] och tätningen [2] resp. skyddslocket till spindelskyddsröret [4] och observera rotationsriktningen hos hålaxeln [3] resp. spindeln [5] Rotationsriktningen stämmer om ställdonet kör i riktning stänga och hålaxeln resp. spindeln roterar medurs. Bild 36: Hålaxel/spindel [1] Blindplugg [2] Tätning [3] Hålaxel [4] Skyddslock för spindelskyddsrör [5] Spindel [6] Spindelskyddsrör Kontroll av vägbrytning 1. Ställ väljaren i läge lokal manöverplats (LOKAL). 35

36 Idrifttagning (grundinställningar) AM 01.1/AM Kontroll av termistorrelä (tillval) 2. Manövrera ställdonet till ÖPPNA STOPP STÄNG med motsvarande tryckknappar. Vägbrytningen är korrekt inställd om (standardsignalering): - den gula lysdioden lyser i ändläge STÄNGD - den gröna lysdioden lyser i ändläge ÖPPEN - lysdioderna slocknar när ställdonet körs i motsatt riktning Vägbrytningen är felaktigt inställd om: - ställdonet stannar innan ändläget har uppnåtts - den röda lysdioden tänds (vridmomentfel) 3. Om ändlägena är felaktigt inställda: Ställ in vägbrytningen på nytt. 4. Om ändlägena är korrekt inställda och om tillval saknas (som t.ex. potentiometer, lägesgivare): Stäng styrenhetsutrymmet. 1. Ställ väljaren i läge Test (fjädrande) Vid korrekt funktion signaleras motorskyddets aktivering via den röda lysdioden för summalarm på den lokala manöverplatsen. 2. Vrid väljaren till läge Reset. 9.7 Inställning av potentiometer Vid korrekt funktion kvitteras störningsmeddelandet. 3. Om ingen störning aktiveras: Låt AUMA Service kontrollera anslutningen och väljaren. Option Potentiometern fungerar som vägmätare och mäter ventilens läge. Information Information Denna inställning behöver endast utföras om potentiometern är ansluten direkt till kundanslutningen XK (se kretsschema). På grund av utväxlingsverkets indelning i steg kan inte alltid max. ohmtal erhållas. Därför måste det finnas en extern utjämningsmöjlighet (trimpotentiometer). Bild 40: Vy framifrån på styrenheten [1] Potentiometer 1. Manövrera ventilen till ändläge STÄNGD. 36

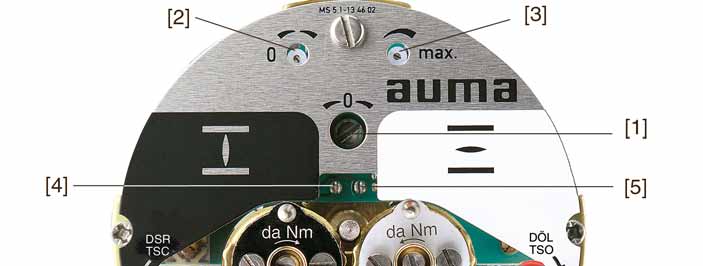

37 AM 01.1/AM 02.1 Idrifttagning (grundinställningar) 2. Vrid potentiometern [1] medurs till anslag. Ändläge STÄNGD motsvarar 0 % Ändläge ÖPPEN motsvarar 100 % 9.8 Inställning av elektronisk lägesgivare RWG 3. Vrid tillbaka potentiometern [1] något. 4. Trimma 0-punkten med hjälp av den externa trimpotentiometern (för fjärrindikering). Option Den elektroniska lägesgivaren RWG används för att mäta ventilens läge. Lägesgivaren genererar en strömsignal på 0 20 ma eller 4 20 ma beroende på det aktuella läget som potentiometern (vägmätare) registrerar. Tabell 5: Tekniska data RWG 4020 Anslutning Kopplingsschema KMS Utgångsström I A Spänningsförsörjning U V Max. strömförbrukning I Max. belastning Bild 41: R B 3 /4 ledarsystem TP 4/ _ 0 20 ma, 4 20 ma 24 V DC, ±15 % glättad 24 ma vid en utgångsström på 20 ma 600 Ω Vy framifrån på styrenheten [1] Potentiometer (vägmätare) [2] Trimpotentiometer min. (0/4 ma) [3] Trimpotentiometer max. (20 ma) [4] Mätpunkt (+) 0/4 20 ma [5] Mätpunkt ( ) 0/4 20 ma 1. Slå på spänningen till den elektroniska lägesgivaren. 2. Kör ventilen till ändläge STÄNGD. 3. Anslut amperemeter för 0 20 ma till mätpunkterna [4 och 5]. 4. Vrid potentiometern [1] medurs till anslag. 5. Vrid tillbaka potentiometern [1] något. 6. Vrid trimpotentiometer [2] åt höger tills utgångsströmmen börjar öka. 7. Vrid tillbaka trimpotentiometer [2] tills följande värde nås: - Ca 0,1 ma vid 0 20 ma - Ca 4,1 ma vid 4 20 ma Då säkerställs att den elektriska 0-punkten inte underskrids. 8. Kör ventilen till ändläge ÖPPEN. 9. Ställ in ändvärdet 20 ma med trimpotentiometern [3]. 10. Kör igen till ändläge STÄNGD och kontrollera minvärdet (0,1 ma eller 4,1 ma). Justera, om så krävs. 37

38 Idrifttagning (grundinställningar) AM 01.1/AM 02.1 Information Om maxvärdet ej kan nås, kontrollera valet av utväxlingsverk. (Maximalt antal varv/slag anges på det tekniska databladet som hör till ordern.) 9.9 Inställning av mekanisk lägesvisare Tillval 1. Sätt på indikeringsskivan på axeln. 2. Kör ventilen till ändläge STÄNGD. 3. Vrid den undre indikeringsskivan tills symbolen (STÄNGD) står mitt för indexet på locket. 4. Kör ventilen till ändläge ÖPPEN. 5. Håll fast den undre indikeringsskivan och vrid den övre skivan med symbolen (ÖPPEN) tills denna står mitt för indexet på locket Återmontera styrenhetsutrymmet 6. Kör ventilen igen till ändläge STÄNGD. 7. Kontrollera inställningen: Om symbolen (STÄNGD) inte står mitt för indexet på locket: 7.1 Upprepa inställningen. 7.2 Kontrollera ev. val av utväxlingsverk. Korrosionsrisk vid lackskador! Reparera lackskador efter arbeten på apparaten. 1. Rengör tätningsytor på lock och hus. 2. Kontrollera att O-ringen [3] är i gott skick; byt ut den mot en ny om den är skadad. 38

39 AM 01.1/AM 02.1 Idrifttagning (grundinställningar) 3. Fetta in O-ringen lätt med syrafritt fett (t.ex. vaselin) och lägg in ringen korrekt. 4. Sätt på locket [1] på styrenhetsutrymmet. 5. Skruva åt skruvarna [2] korsvis och jämnt. 39

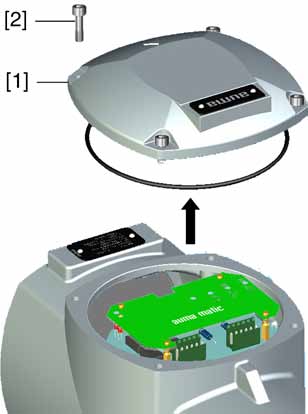

40 Idrifttagning inställningar i manövermodulen AM 01.1/AM Idrifttagning inställningar i manövermodulen Manövermodulen ställs in från fabrik enligt ordern. Inställningen behöver endast ändras om apparaten ska användas till en annan applikation än den som beskrivs i ordern. Om det finns en inbyggd positioner (tillval) kan inställningen behöva genomföras i efterhand. Följande inställningar beskrivs i den här driftinstruktionen: Inställning av brytfunktion (moment- eller vägberoende) Inställning av ej självhållning eller självhållning Aktivering/avaktivering av gångindikering (blinkgivare) (tillval) Aktivering/avaktivering av vridmomentfel i summalarmet Inställning av positioner (tillval) 10.1 Öppna manövermodulen Farlig spänning! Risk för elektrisk stöt. Kontrollera att spänningen är frånslagen före öppning. Elektrostatisk urladdning EMC! Skador på elektroniska komponenter. Jorda personer och apparater. Lossa skruvarna [2] och ta av locket [1] Inställning av brytfunktion Skador på ventilen p.g.a. felaktig inställning! Brytfunktionen måste vara anpassad till ventilen. Inställningen får endast ändras efter samråd med ventiltillverkaren. Brytfunktionen ställs in med två skjutomkopplare på logikkortet. Vägberoende brytning Momentberoende brytning Vägbrytningen ska ställas in så att ställdonet stoppas vid de önskade ventillägena. Momentbrytningen fungerar som överlastskydd för ventilen. Momentbrytningen ska ställas in på önskat brytmoment. När brytmomentet uppnås stoppas ställdonet. 40

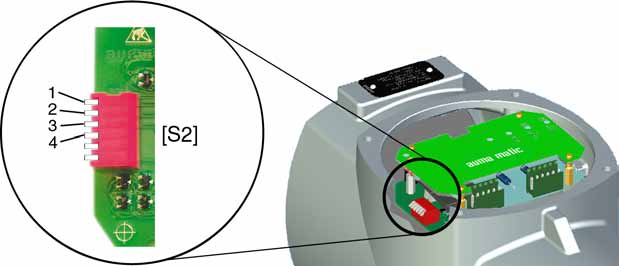

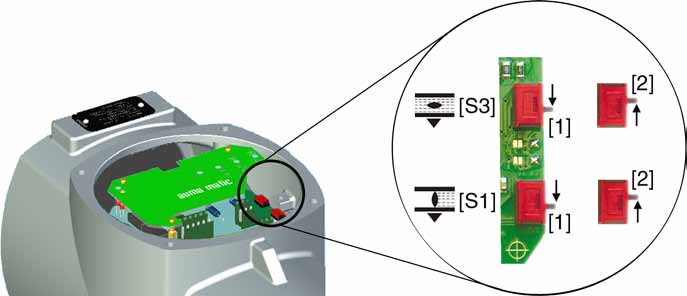

41 AM 01.1/AM 02.1 Idrifttagning inställningar i manövermodulen Vägbrytningen fungerar som signalering och ska ställas in så att den påverkas alldeles innan det inställda brytmomentet nås. Om detta inte sker visas ett felmeddelande via lysdioden på den lokala manöverplatsen samt via störningsreläet K9 (summalarm). Ställ in brytfunktionen med hjälp av skjutomkopplaren [S1] och [S3]. Bild 46: Skjutomkopplare på logikkortet [S1] Skjutomkopplare för ändläge STÄNGD [S3] Skjutomkopplare för ändläge ÖPPEN [1] Position [1] = vägberoende brytning [2] Position [2] = momentberoende brytning 10.3 Inställning av ej självhållning eller självhållning Inställningen av ej självhållning eller självhållning görs med hjälp av en DIL-omkopplare på logikkortet. Ej självhållning Självhållning Ställdonet går i riktning ÖPPEN eller STÄNGD när ett körkommando finns. När körkommandot tas bort stannar ställdonet. Ställdonet fortsätter att gå i riktning ÖPPEN eller STÄNGD även när körkommandot tas bort (självhållning). Ställdonet stoppas antingen av ett STOPP-kommando eller när ett ändläge eller ett mellanläge nås. Ställ in ej självhållning eller självhållning via DIL-omkopplaren [S2]. Bild 47: DIL-omkopplare på logikkortet [S2] DIL-omkopplare med 6 omkopplare, omkopplare 1 4: 1 För körkommando STÄNG med fjärrmanövrering 2 För körkommando ÖPPNA med fjärrmanövrering 3 För körkommando STÄNG via tryckknapp på lokal manöverplats 4 För körkommando ÖPPNA via tryckknapp på lokal manöverplats Omkopplare nedtryckt (läge ON): Självhållning Omkopplare ej nedtryckt (läge OFF): Ej självhållning 41

42 Idrifttagning inställningar i manövermodulen AM 01.1/AM 02.1 Information Om manövermodulen har en inbyggd positioner måste omkopplare 1 och 2 (fjärrmanövrerade körkommandon) stå i läge OFF (ej självhållning) Aktivering/avaktivering av gångindikering (blinkgivare) (Option) Om ställdonet har en inbyggd blinkgivare (beteckning på kretsschemat: S5) kan indikeringslamporna (ÖPPEN/STÄNGD) på den lokala manöverplatsen användas som gångindikering. När gångindikeringen är aktiverad blinkar respektive indikeringslampa när ställdonet manövreras. Gångindikeringen aktiveras/avaktiveras med hjälp av en DIL-omkopplare på logikkortet. Ställ in gångindikeringen (blinkgivare) via DIL-omkopplaren [S2]. Bild 48: DIL-omkopplare på logikkortet [S2] DIL-omkopplare med 6 omkopplare, omkopplare 5 Omkopplare 5 nedtryckt (läge ON): Gångindikeringen är avaktiverad Omkopplare 5 ej nedtryckt (läge OFF): Gångindikeringen är aktiverad 10.5 Aktivering/avaktivering av vridmomentfel i summalarmet Felsignalen för vridmomentfel aktiveras/avaktiveras med hjälp av en DIL-omkopplare på logikkortet. Aktivera/avaktivera felsignalen via DIL-omkopplaren [S2]. Bild 49: DIL-omkopplare på logikkortet [S2] DIL-omkopplare med 6 omkopplare, omkopplare 6 Omkopplare 6 nedtryckt (läge ON): Felsignal för vridmomentfel i summalarmet är aktiverad Omkopplare 6 ej nedtryckt (läge OFF): Felsignal för vridmomentfel i summalarmet är avaktiverad 42

43 AM 01.1/AM 02.1 Idrifttagning inställningar i manövermodulen 10.6 Positioner (Option) Ställ först in väg- och momentbrytningen samt potentiometrar/elektroniska lägesgivare innan positionern ställs in Ingångsområden (signaltyp) för bör- och ärvärde Ingångsområdet (signaltyp) för börvärde E1 och ärvärde E2 ställs in från fabrik och markeras med en dekal på täckkortet över positionerns kretskort. Signaltypen kan bara ändras på utföranden som har ett börvärde E1 0/4 20 ma samt på Split Range-utföranden. Dessa utföranden har en extra DIL-omkopplare på positionerns kretskort. Bild 50: Utförande med extra DIL-omkopplare på positionerns kretskort [5] Dekal med uppgift om inställda ingångsområden [S1-7] DIL-omkopplare med 5 omkopplare för inställning DIL1 Ärvärde E2 (ström- eller spänningssignal) DIL3 Börvärde E1 (ström- eller spänningssignal) DIL5 Börvärde E1 (dubbelt signalområde t.ex. för Split Range) Tabell 6: Börvärde E1 0/4 20 ma Inställning av ingångsområde för börvärde E1 [S1 7] DIL 3 och V 0 10 V Tabell 7: Inställning av ingångsområde för ärvärde E2 Ärvärde E2 [S1 7] DIL 1 0/4 20 ma 1) 0 5 V 2) 1) 2) vid intern återföring från elektronisk lägesgivare RWG vid intern återföring från precisionspotentiometer 5 kω Information Om inställningen ändras skall det sättas på en ny dekal [5] med den inställda signaltypen. Dessutom ändras kretsschemat som finns på manövermodulens typskylt 43

44 Idrifttagning inställningar i manövermodulen AM 01.1/AM Beteende vid signalbortfall (ställdonets reaktion) Ställdonets reaktion vid ett signalbortfall av börvärde E1 eller ärvärde E2 kan programmeras med DIL-omkopplaren [S2-7]. Fullständig valfrihet finns dock bara för signalerna 4 20 ma. Följande reaktioner är möjliga: Fail as is: Fail close: Fail open: Ställdonet stoppar omedelbart och blir stående i detta läge. Ställdonet kör ventilen till ändläge STÄNGD. Ställdonet kör ventilen till ändläge ÖPPEN. Bild 51: DIL-omkopplare [S2-7] på positionerns kretskort DIL1 = ON, ärvärde E2 övervakas DIL2 = ON, börvärde E1 övervakas Tabell 8: Rekommenderade inställningar Beteende vid signalbortfall av Signaltyp [S2 7] E1 och/eller E2 Börvärde E1 Ärvärde E2 DIL Fail as is: 4 20 ma 4 20 ma Fail close: Fail open Tabell 9: Andra möjliga inställningar Beteende vid signalbortfall av Signaltyperna 1) [S2 7] E1 E2 Börvärde E1 Ärvärde E2 DIL Fail as is: Fail open 4 20 ma 0 5 V Fail close: Fail open 4 20 ma 0 5 V 0 20 ma 4 20 ma 0 20 ma 0 5 V 0 10 V 0 20 ma 0 5 V Fail close: 0 20 ma 0 5 V 4 20 ma Fail as is: 0 20 ma 0 10 V 4 20 ma Fail open 4 20 ma 0 20 ma 0 5 V 44

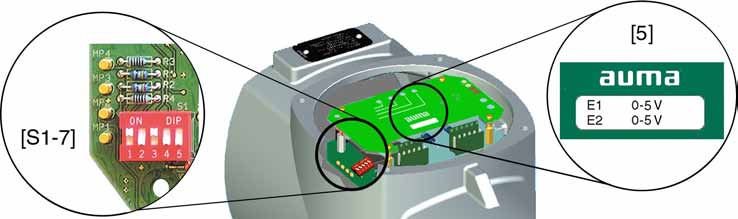

45 AM 01.1/AM 02.1 Idrifttagning inställningar i manövermodulen 1) 0 20 ma, 0 5 V eller 0 10 V kan feltolkas vid ett signalbortfall eftersom E1 och E2 kan vara 0 ma även utan signalbortfall (ändläge STÄNGD = 0 ma resp. 0 V) Kalibrering av ändlägen Inställningen som beskrivs här gäller för positioner av standardtyp, d.v.s. ett maximalt börvärde E1 (20 ma) gör att ställdonet går till ändläge ÖPPEN, och ett minimalt börvärde (0/4 ma) gör att ställdonet går till ändläge STÄNGD. Bild 52: Positionerkort [MP1] Mätpunkt ( ) för ärvärde E2 [MP2] Mätpunkt (+) för ärvärde E2 [MP3] Mätpunkt (+) för börvärde E1 [MP4] Mätpunkt ( ) för börvärde E1 [5] Dekal med signaluppgifter [V10] Röd lysdiod: E1/E2 <4 ma Ändläge STÄNGD 1. Ställ väljaren i läge lokal manöverplats (LOKAL). 2. Manövrera ventilen till ändläge STÄNGD. 3. Koppla det nedre börvärdet E1 till kundanslutningen XK (plintar 2/3). Det nedre börvärdet (0 V, 0 ma eller 4 ma) anges på dekalen [5]. 4. Om den röda lysdioden [V10] E1/E2 <4 ma lyser: 4.1 Kontrollera polariteten för börvärde E Kontrollera att en extern last är ansluten till kundanslutningen XK (plintar 23/24) (beakta max. belastning R B ), eller 4.3 lägg in en bygel på kundanslutningen XK (plintar 23/24). 5. Mät börvärde E1: Anslut en voltmeter för 0 5 V till mätpunkterna [MP3/MP4]. Vid ett börvärde E1 på 0 V eller 0 ma visar voltmetern 0 V. Vid ett börvärde E1 på 4 ma visar voltmetern 1 V. 6. Om mätvärdet inte är korrekt: Korrigera börvärde E1. 7. Mät ärvärde E2: Anslut en voltmeter för 0 5 V till mätpunkterna [MP1/MP2]. Vid ett ärvärde E2 på 0 ma visar voltmetern 0 V. Vid ett ärvärde E2 på 4 ma visar voltmetern 1 V. 8. Om mätvärdet inte är korrekt: Ställ in potentiometern/elektroniska lägesgivaren på nytt och upprepa kalibreringen från steg 1. 45

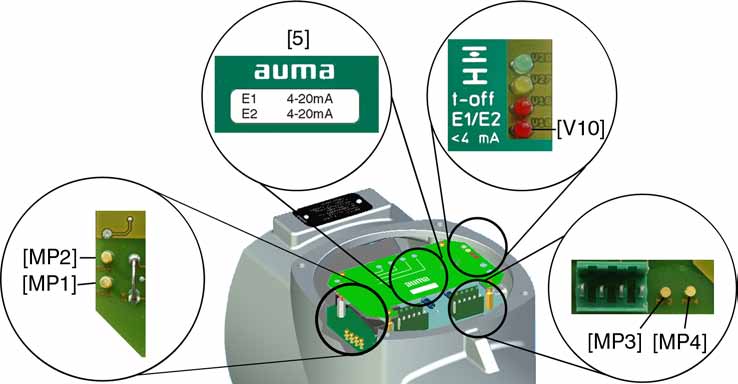

46 Idrifttagning inställningar i manövermodulen AM 01.1/AM Ställ in positionern med hjälp av potentiometern 0 [P3]. 9.1 Om båda lysdioderna är släckta eller om den gröna lysdioden [V28] lyser: Vrid potentiometern 0 [P3] något medurs tills den gula lysdioden [V27] tänds. 9.2 Om den gula lysdioden [V27] lyser: Vrid potentiometern 0 [P3] moturs tills den gula lysdioden [V27] slocknar. Vrid därefter tillbaka potentiometern 0 [P3] något medurs tills den gula lysdioden [V27] tänds igen. Bild 53: Positionerkort [P3] Potentiometer 0 [P4] Potentiometer max [V27] Gul lysdiod: Ändläge STÄNGD uppnått [V28] Grön lysdiod: Ändläge ÖPPEN uppnått Inställningen är korrekt när den gula lysdioden [V27] tänds samtidigt som ändläge STÄNGD nås. Ändläge ÖPPEN 10. Manövrera ventilen till ändläge ÖPPEN. 11. Mät ärvärde E2 (mätpunkter [MP1/MP2]): Inställning av känslighet Vid ett ärvärde E2 på 20 ma visar voltmetern 5 V. 12. Om mätvärdet inte är korrekt: Ställ in potentiometern/elektroniska lägesgivaren på nytt och upprepa kalibreringen från steg Ställ in maximalt börvärde E1 (5 V eller 20 ma, se dekal [5]). 14. Mät börvärde E1 (mätpunkter [MP3/MP4]): Vid ett börvärde E1 på 5 V eller 20 ma visar voltmetern 5 V. 15. Om mätvärdet inte är korrekt: Kontrollera börvärde E Ställ in positionern med hjälp av potentiometern max [P4] Om båda lysdioderna är släckta eller om den gula lysdioden [V27] lyser: Vrid potentiometern max [P4] något moturs tills den gröna lysdioden [V28] tänds Om den gröna lysdioden [V28] lyser: Vrid potentiometern max [P4] medurs tills den gröna lysdioden [V28] slocknar. Vrid därefter tillbaka potentiometern 0 [P3] något moturs tills den gröna lysdioden [V28] tänds igen. Inställningen är korrekt när den gröna lysdioden [V28] tänds samtidigt som ändläge ÖPPEN nås. För hög kopplingsfrekvens (känslighet) medför onödigt slitage på ventiler och ställdon! Ställ in dödzonen så stor som processen tillåter. Beakta ställdonets maximala kopplingsfrekvens (se tekniska datablad för reglerställdon). 46

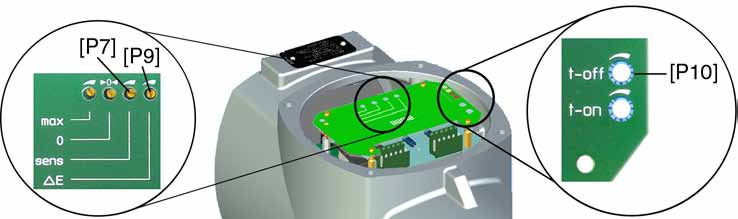

47 AM 01.1/AM 02.1 Idrifttagning inställningar i manövermodulen Dödzon Dödzonen bestämmer avståndet mellan tillkopplingspunkten och frånkopplingspunkten. Ju mindre dödzon, desto större blir lägesregulatorns känslighet. Standardvärde: 2,5 % Inställningsområde: 0,5 % till 2,5 % (av det maximala börvärdet E1) Dödtid Dödtiden förhindrar att körning kan ske till en ny position inom en inställd tid (0,5 till 10 sekunder). Genom att ställa in dödtiden på ett tillräckligt stort värde kan man minska kopplingsfrekvensen. Bild 54: Inställning av känslighet [P7] Potentiometer sens (fininställning) [P9] Potentiometer Δ E (dödzon) [P10] Potentiometer t-off (dödtid) Inställning av dödzon 1. Ställ väljaren i läge fjärrmanövrering (FJÄRR). 2. Koppla börvärde E1 till kundanslutningen XK (plintar 2/3). 3. Ställ in dödzonen med potentiometern Δ E [P9]: Minska dödzonen (öka känsligheten): Vrid potentiometern moturs. Öka dödzonen (minska känsligheten): Vrid potentiometern medurs. Fininställning Information: En fininställning är endast meningsfull vid utgående varvtal <16 r/min. På enfasmotorer är en fininställning inte möjlig. 4. Minska dödzonen ytterligare med max. 0,25 % (öka känsligheten): Vrid potentiometern sens [P7] moturs. Inställning av dödtid 5. Ställ in dödtiden med potentiometern t-off [P10]: Minska dödtiden: Vrid potentiometern t-off [P10] moturs NÖD-kommando (NÖD - ÖPPNA/NÖD - STÄNG) Öka dödtiden: Vrid potentiometern t-off [P10] medurs. (Option) Ingången NÖD (se kretsschema) ska anslutas via en normalt sluten kontakt (NC) till manöverspänningen. Vid ett NÖD-kommando (signalen tas bort = den normalt slutna kontakten har aktiveras) går ställdonet till ändläge: NÖD - STÄNG-ingång: Ställdonet går till ändläge STÄNGD. NÖD - ÖPPNA-ingång: Ställdonet går till ändläge ÖPPEN. NÖD-körkommandot fungerar i samtliga tre väljarlägen (LOKAL, FRÅN, FJÄRR). Ställdonet kan börja köra direkt vid inkoppling! Risk för personskador eller ventilskador. Kontrollera att NÖD-signalen ligger på vid inkoppling. Om ställdonet startar: Tryck direkt på tryckknappen Stop. 47

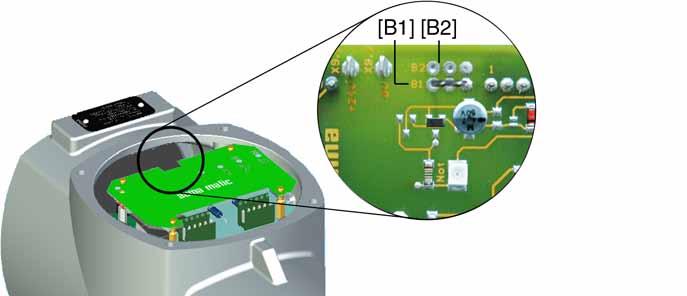

48 Idrifttagning inställningar i manövermodulen AM 01.1/AM 02.1 Bortkoppling av NÖDkommando Bild 55: Interfacekort med tillvalet NÖD - ÖPPNA resp. NÖD - STÄNG [B1] [B2] Bygel finns: NÖD - STÄNG Bygel finns: NÖD - ÖPPNA 10.8 Stänga manövermodulen 1. Ta av täckkortet över kretskortet. 2. Klipp av bygeln [B1] resp. [B2]. Korrosionsrisk vid lackskador! Reparera lackskador efter arbeten på apparaten. 1. Rengör tätningsytorna på locket och huset. 2. Kontrollera att O-ringen [3] är i gott skick; byt ut den mot en ny om den är skadad. 3. Fetta in O-ringen lätt med syrafritt fett (t.ex. vaselin) och lägg in ringen korrekt. 4. Sätt på locket [1] på styrenhetsutrymmet. 5. Skruva åt skruvarna [2] korsvis och jämnt. 48

49 AM 01.1/AM 02.1 Felsökning 11. Felsökning 11.1 Fel vid idrifttagning Tabell 10: Fel vid idrifttagning Felbeskrivning Mekanisk lägesvisare går ej att ställas in. Fel i ändläge Ställdonet kör emot ändanslaget trots att vägbrytaren fungerar korrekt. Lägesgivare RWG Mätområdet 4 20 ma eller maxvärdet 20 ma kan inte ställas in. Väg- och/eller momentbrytare bryter inte. Möjliga orsaker Utväxlingsverket passar inte till ställdonets varv/slag. Hänsyn togs ej till eftersläpningen när vägbrytningen ställdes in. Eftersläpningen uppstår p.g.a. ställdonets och ventilens masströghet samt fördröjningstid i manöverkretsen. Utväxlingsverket passar inte till ställdonets varv/slag. Brytare defekt eller felaktigt inställd. Åtgärd Byt ut utväxlingsverket. Fastställ eftersläpningen: Eftersläpning = sträckan som tillryggaläggs från frånkoppling till stillestånd. Ställ in vägbrytningen på nytt och ta hänsyn till eftersläpningen (vrid tillbaka ratten motsvarande eftersläpningens sträcka). Byt ut utväxlingsverket. Kontrollera inställningen, ställ in ändlägen på nytt vid behov. Kontrollera brytare, byt ut vid behov. Kontrollera brytare Med de röda testknapparna [1] och [2] kan brytarna manövreras manuellt: 1. Vrid testknappen [1] i pilriktning DSR: Momentbrytare STÄNGD utlöses. Den röda lysdioden (störning) på den lokala manöverplatsen lyser. 2. Tryck på tryckknappen ÖPPNA för att återställa störningen (lysdiod) genom att köra i motsatt riktning. 3. Vrid testknappen [2] i pilriktning DÖL: Momentbrytare ÖPPEN utlöses. 4. Tryck på tryckknappen STÄNG för att återställa störningen (lysdiod) genom att köra i motsatt riktning. Om en DUO-vägbrytning (tillval) är inbyggd i ställdonet aktiveras mellanlägesbrytarna WDR och WDL samtidigt som momentbrytarna. 1. Vrid testknappen [1] i pilriktning WSR: Vägbrytare STÄNGD utlöses. 2. Vrid testknappen [2] i pilriktning WÖL: Vägbrytare ÖPPEN utlöses Säkringar Farlig spänning! Risk för elektrisk stöt. Kontrollera att spänningen är frånslagen före öppning Säkringar i manövermodulen Den lokala manöverplatsen måste demonteras för att det ska gå att komma åt säkringarna. Farlig spänning! Risk för elektrisk stöt. Kontrollera att spänningen är frånslagen före öppning. 49

50 Felsökning AM 01.1/AM 02.1 Bild 58: Åtkomst till säkringar [1] Lokal manöverplats [2] Indikerings- och styrkretskort [3] Nätdel F1/F2 Primärsäkringar nätdel Finsäkring Storlek Reverserande kontaktorer Spänningsförsörjning 500 V Reverserande kontaktorer Spänningsförsörjning > 500 V Tyristorer för motoreffekt upp till 1,5 kw Tyristorer för motoreffekt upp till 3,0 kw Tyristorer för motoreffekt upp till 5,5 kw F1/F2 6,3 x 32 mm 1 A T; 500 V 2 A FF; 690 V 16 A FF; 500 V 30 A FF; 500 V 1 A T; 500 V AUMA art.nr K K K K K F3 Intern 24 V DC-försörjning Finsäkring enligt IEC /III Storlek Utgångsspänning (nätdel) = 24 V Utgångsspänning (nätdel) = 115 V F3 5 x 20 mm 500 ma T; 250 V 500 ma T; 250 V AUMA art.nr K K F4 Intern 24 V DC-försörjning (114 V AC) för: Värmeelement i styrenhetsutrymme, styrning av reverserande kontaktorer Termistorrelä Vid 115 V AC även styringångar ÖPPNA - STOPP - STÄNG Finsäkring enligt IEC /III Storlek Utgångsspänning (nätdel) = 24 V Utgångsspänning (nätdel) = 115 V F4 5 x 20 mm 1,0 A T; 250 V 1,6 A T; 250 V 0,4 A T; 250 V AUMA art.nr K K K Information Säkringar får endast bytas ut mot säkringar av samma typ och med samma strömstyrka. Montera tillbaka den lokala manöverplatsen efter säkringsbytet. Skador på ledningar p.g.a. vridning eller klämning! Funktionsstörningar kan uppstå. Den lokala manöverplatsen får vridas max 180. Montera ihop den lokala manöverplatsen försiktigt så att inga ledningar kläms fast. 50

51 AM 01.1/AM 02.1 Felsökning Motorskydd (temperaturövervakning) För att skydda ställdonet mot överhettning och otillåtet höga yttemperaturer har termistorer eller termobrytare integrerats i motorlindningen. Motorskyddet löser ut omgående när den maximalt tillåtna lindningstemperaturen uppnås. Ställdonet stoppas och den röda lysdioden på den lokala manöverplatsen lyser. Motorn måste svalna innan ställdonet kan köras vidare. Utförande med termobrytare (standardutförande) När motorn har svalnat (den röda lysdioden slocknar) kan ställdonet åter köras. Utförande med termobrytare och extra termiskt överströmsrelä i manövermodulen (tillval). Felmeddelandet (röd lysdiod) måste återställas innan ställdonet kan köras vidare. Återställningen görs direkt på överströmsreläet som är inbyggt i manövermodulen. Manövermodulens lock måste öppnas och reläet tryckas ned. Reläet sitter på kontaktorerna. Utförande med termistor (tillval) Felmeddelandet (röd lysdiod) måste återställas innan ställdonet kan köras vidare. Man återställer genom att ställa väljaren på den lokala manöverplatsen i läge Reset. Bild 59: Väljaren på den lokala manöverplatsen 51

52 Reparation och underhåll AM 01.1/AM Reparation och underhåll Skador p.g.a. felaktigt utfört underhåll! Reparations- och underhållsarbeten får endast utföras av behörig personal som har auktoriserats av anläggningsbyggaren eller -ägaren att utföra dessa arbeten. Vi rekommenderar att ni tar kontakt med vår service för sådana arbeten. Reparations- och underhållsarbeten får endast utföras när apparaten är tagen ur drift. AUMA Service och support AUMA erbjuder omfattande service som t.ex. reparation och underhåll men även kundutbildningar. Kontaktadresser finns under <Adresser> i detta dokument och på Internet(www.auma.com) Förebyggande åtgärder för underhåll och säker drift Följande åtgärder krävs för att säkerställa produktens felfria funktion under driften: 6 månader efter idrifttagning och sedan en gång per år Bild 60: Utför en okulär kontroll: Kontrollera att kabelgenomföringar, kabelförskruvningar, blindpluggar o.s.v. sitter fast ordentligt och att de är täta. Följ tillverkarens uppgifter rörande åtdragningsmoment. Kontrollera att fästskruvarna mellan ställdonet och ventilen/växeln är ordentligt åtdragna. Dra vid behov åt dem med åtdragningsmomentet för skruvar som anges i kapitlet <Montage>. Om ställdonet manövreras sällan: Genomför en provkörning. På apparater med koppling A: Sätt fettsprutan på smörjnippeln och spruta in litiumförtvålat EP-universalfett baserat på mineralolja. Ventilspindeln måste smörjas separat. Koppling A [1] Koppling A [2] Smörjnippel Tabell 11: Fettmängder för lager koppling A Koppling A 07.2 A 10.2 A 14.2 A 16.2 Mängd [g] 1) 1, ) Gäller fett med densitet r = 0,9 kg/dm³ Vid kapslingsklass IP 68 Efter en översvämning: Kontrollera ställdonet. Om vatten har trängt in ska de otäta ställena lokaliseras och tätas; låt apparaten torka fackmannamässigt och kontrollera sedan dess funktionsduglighet Underhåll Smörjning Ställdonets växelutrymme har fyllts med fett på fabriken. 52

53 AM 01.1/AM 02.1 Reparation och underhåll Fettbyte utförs vid underhåll - Vid reglerdrift efter 4 6 år. - Vid frekvent manövrering (on/off-drift) efter 6 8 år. - Vid mindre frekvent manövrering (on/off-drift) efter år. Vi rekommenderar att även tätningselementen byts ut vid fettbytet. Under drift behövs ingen ytterligare smörjning av växelutrymmet Avfallshantering och återvinning Våra apparater har en lång livslängd. Men förr eller senare måste även dessa bytas ut. Apparaterna är uppbyggda i moduler och deras material är därför enkelt att återvinna och sortera: Elektronikskrot Olika metaller Plaster Fetter och oljor Generellt gäller: Fetter och oljor är i regel farliga för vattenmiljön och får inte komma ut i miljön. Demonterat material ska sorteras och lämnas till en återvinningscentral. Beakta nationella föreskrifter för avfallshantering. 53
