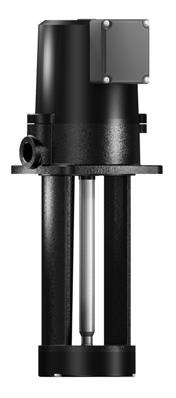

1 GRUNDFOS INSTRUKTIONER MTA Monterings- och driftsinstruktion

2 Svenska (SE) Svenska (SE) Monterings- och driftsinstruktion Översättning av den engelska originalversionen INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion 2 2. Användningsområden Pumpade vätskor 2 3. Identifikation Typskylt Typnyckel 3 4. Tekniska data Ljudtrycksnivå Vibrationsnivå 4 5. Installation Pumpplacering Mått Vätskenivå 6 6. Elanslutning 7 7. Igångkörning 8 8. Drift och underhåll Smörjning och underhåll Filter Periodiska kontroller 8 9. Service Felsökning Kassering 9 Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. 1. Symboler som förekommer i denna instruktion Anm. Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskador. Om dessa säkerhetsinstruktioner inte följs finns risk för funktionsfel eller skador på utrustningen. Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. 2. Användningsområden Grundfos pump typ MTA är en enstegs centrifugalpump avsedd för pumpning av kyl-/skärvätska för verktygsmaskiner. 2.1 Pumpade vätskor Pump MTA 30 MTA 60 MTA 90 MTA 120 MTA 200 MTA 20H MTA 40H MTA 70H MTA 100H Max. storlek fasta partiklar Max. kinematisk viskositet (mm 2 /s) (= cst) 90 Tillåten vätsketemperatur ( C) 0 till 60 Pumpen får inte användas för transport av antändliga vätskor som dieselolja, bensin eller liknande. 2

3 3. Identifikation 3.2 Typnyckel 3.1 Typskylt Type MTA A-W-B-B PN PC Model A SN 0003 f U I1/1 lmax P1 n 50 Hz 3x D/ Y V 2.78/1.64 A 3.2/1.89 A 790 W 2939 min f U l1/1 lmax P1 n 60 Hz 3x D/ Y V 3.48/ A 4.0/ A 1270 W min -1-1 Qnom 200 l/min Qnom 250 l/min Hnom 8.1 m Hnom m Eff. IE % Eff. IE % IP 54 Rated P2 750 W Pipe conn. 3 Rp / 4 Insulation class F tliq 60 C DE 6204ZZ NDE 6202ZZ Fig Exempel på typskylt Pos. Benämning 1 Tillverkningskod (ÅÅVV) 2 Artikelnummer 3 Typbeteckning (se typnyckel) 4 Serienummer 5 Modell 6 Frekvens 7 Försörjningsspänning 8 Fullastström 9 Max. ström 10 Motoreffekt in 11 Märkvarvtal 12 Nominellt flöde 13 Nominell lyfthöjd 14 Verkningsgradsklass (endast för MTA 200) 15 Motorns kapslingsklass 16 Motorns isolationsklass 17 Nominellt P2 18 Max. temperatur för den pumpade vätskan 19 Röranslutning 20 Motorlager i drivände 21 Motorlager, ej drivände 9.9 Made in Korea TM Exempel MTA 30 H A -W -A -T Pumptyp Pumpstorlek Trycktyp Inbyggnadslängd Pumpversion: A = standardversion Gängtyp: W = invändig gänga WB = invändig NPT-gänga Pumphjulsmaterial: A = PAA GF50 B = brons Insug: T = topp B = botten 4. Tekniska data Max. omgivningstemperatur ( C) +40 Tillåten förvaringstemperatur ( C) -50 till 70 Kapslingsklass enligt IEC IP54 Motorns isolationsklass F Max. spänningsfluktuation enligt IEC ± 10 % Rekommenderat max. antal starter per timma för alla MTA-pumpar 250 Anm. Beakta risken för kondensation i fuktiga områden. Svenska (SE) 3

4 Svenska (SE) 4.1 Ljudtrycksnivå Nominellt L pa [db(a)] Pump P2 [W] 50 Hz 60 Hz MTA < 45 < 45 MTA < 45 < 45 MTA < 45 < 45 MTA < 62 < 62 MTA < 62 < 62 MTA 20H 100 < 45 < 45 MTA 40H 180 < 45 < 45 MTA 70H 250 < 45 < 45 MTA 100H 400 < 62 < Vibrationsnivå * Vibrationshastighet RMS (mm/s) * < 1,8 Vibration enligt ISO klass IB 5. Installation Pumpen ska installeras så att ingen oavsiktligt kan komma i beröring med motorns varma yta. Pumpen ska installeras så att ingen oavsiktligt kan komma i beröring med roterande delar. 5.1 Pumpplacering Anm. Fig. 2 Monteringsposition Pumpen är avsedd för tankmontering i vertikalt läge. Pumpen placeras i ett hål som tas upp i tankens ovansida och säkras i tanken med fyra eller två sexkantsskruvar genom hålen i monteringsflänsen. Vi rekommenderar att en packning placeras mellan pumpflänsen och tanken. Lämna minst 50 mm fritt utrymme ovanför motorn för att säkerställa kylning för fläktkylda motorer (MTA 120, 200 och 100H). Pumpen är endast avsedd att användas inomhus. MTA-pumpar får endast monteras vertikalt. Min. 50 mm (MTA 120, 200 och 100H) Motorn får inte utsättas för direkt vätskestråle. TM

5 5.2 Mått Tankhål och kabelgenomföring Inbyggnadsmått Svenska (SE) Fig. 3 Inbyggnadsmått * gäller endast MTA 120 Pump MTA 30 MTA 60 MTA 90 MTA 120 MTA 200 MTA 20H MTA 40H MTA 70H MTA 100H C Rp 3/8 / G 1/2 / 1/2" NPT Rp 1/2 / G 3/4 / 3/4" NPT Rp 3/4 / G 3/4 / 3/4" NPT Rp 1 / G 1 1/4 / 1 1/4" NPT Rp 2 / G 1 1/2 / 1 1/2" NPT Rp 3/8 / G 1/2 / 1/2" NPT Rp 1/2 / G 3/4 / 3/4" NPT Rp 3/4 / G 3/4 / 3/4" NPT Rp 1 / G 1 / 1" NPT D1 D2 L TM X , , , , , , Fig. 4 Pump Tankhål och kabelgenomföring Tankhål D1 Hål för kabelgenomföring D2 MTA MTA MTA MTA MTA MTA 20H MTA 40H MTA 70H MTA 100H TM

6 Svenska (SE) 5.3 Vätskenivå MTA med toppinsug MTA med botteninsug Tank H1 Max. vätskenivå Tank H1 Max. vätskenivå Fig. 5 Pump Min. vätskenivå H2 MTA med toppinsug H1 H3 H2 * H3 ** MTA MTA MTA MTA MTA 20H MTA 40H MTA 70H MTA 100H * Min. vätskenivå (full kapacitet). ** Min. tillåtna vätskenivå (reducerad kapacitet). TM Fig. 6 Pump Min. vätskenivå H2 H4 MTA med botteninsug H1 * Min. vätskenivå (full kapacitet). H2* H4 MTA MTA MTA MTA MTA TM

7 6. Elanslutning Elanslutning ska utföras i enlighet med gällande regler. Gör inga ingrepp i pumpens kopplingsbox om inte spänningsförsörjningen är bruten. Nätspänning och -frekvens finns angivna på pumpens typskylt. Kontrollera att motorn passar för den nätspänning den ska anslutas till. Motorn måste vara ansluten till motorskyddsbrytare. Vi rekommenderar inte drift med frekvensomformare. Standard Klockan 9 Utlopp Utlopp TM Svenska (SE) Placering av kopplingsbox Kopplingsboxen kan vridas till andra lägen. Placering av kopplingsbox Pump Klockan 9 Klockan 3 (standard) MTA 30 MTA 60 MTA 90 MTA 120 ( ) MTA 200 ( ) MTA 20H MTA 40H MTA 70H MTA 100H ( ) Klockan 3 Fig. 7 Placering av kopplingsbox (vy uppifrån) Följ anvisningarna nedan: 1. Avlägsna de skruvar som håller motorn vid pumpen. 2. Vrid motorn till önskat läge. 3. Sätt tillbaka och dra åt de skruvar som håller motorn vid pumpen. Elanslutning ska utföras i enlighet med kopplingsschemat på insidan av kopplingsboxens lock. TM Kopplingsboxen kan vridas till andra lägen efter leverans. ( )Kopplingsboxen kan inte vridas till andra lägen efter leverans. Pumpen måste beställas med kopplingsboxen i läge klockan 3. 7

8 Svenska (SE) 7. Igångkörning Pumpen kan startas mot öppen eller stängd utloppsventil. Innan pumpen startas: Kontrollera att alla röranslutningar är täta. Kontrollera att pumpen är nedsänkt i vätska till rekommenderad nivå. Kontrollera att spåntrågen inte är blockerade av föroreningar. Starta pumpen enligt nedan: 1. Korrekt rotationsriktning för pumpen är markerad med pilar på motorns fläktkåpa eller på synglaset. Sett uppifrån ska pumpen rotera moturs. 2. Starta pumpen och kontrollera rotationsriktningen. Fig. 8 TM Synglas med markering för korrekt rotationsriktning. 8. Drift och underhåll 8.1 Smörjning och underhåll Pumpar som installerats i enlighet med denna instruktion kräver mycket lite underhåll. Motorns kullager är fettfyllda och permanentförseglade. Ingen ytterligare smörjning behövs. 8.2 Filter Spåntråg, filter etc. ska rengöras regelbundet för att säkerställa korrekt vätskeflöde. Detta ger också pumpen längre livslängd. 8.3 Periodiska kontroller Utför nedanstående kontroller med regelbundna intervall, beroende på driftsförhållanden och driftstid. Kontrollera vätskemängd och driftstryck. Kontrollera att inga läckor förekommer. Kontrollera att motorn inte överhettas. Funktionskontrollera motorskyddsbrytaren. Kontrollera att alla manöverorgan fungerar korrekt. Om ovanstående kontroller inte visar några onormala driftsförhållanden behövs inga ytterligare kontroller. Om fel upptäcks, se avsnitt 10. Felsökning. 9. Service TM Om pumpen använts för vätska som är hälsovådlig eller giftig kommer pumpen att klassificeras som förorenad. En förorenad pump får inte skickas till Grundfos för service förrän Grundfos fått all information om den pumpade vätskan etc. I annat fall kan Grundfos vägra ta emot pumpen för service. Kostnader för att skicka tillbaka pumpen betalas av kunden. Fig. 9 Motorfläktkåpa med markering för korrekt rotationsriktning. 8

9 10. Felsökning Innan arbete på pumpen påbörjas, kontrollera att spänningsförsörjningen är bruten och säkerställ att den inte kan slås till av misstag. Svenska (SE) Fel Orsak Åtgärd 1. Motorn går inte när försörjningsspänningen slås till. 2. Motorskyddsbrytare löser ut omedelbart när spänningsförsörjningen slås till. 3. Motorskyddsbrytaren löser ut ibland. 4. Motorskyddsbrytaren har inte löst ut men pumpen går inte. 5. Pumpen går men ger ingen vätska eller pumpkapaciteten är inte konstant. a) Spänningsförsörjningen är bruten. Anslut spänningsförsörjningen. b) Säkringar har löst ut. Byt säkringarna. c) Motorskyddsbrytaren har löst ut. Återställ motorskyddet. d) Kontaktglapp i motorskyddsbrytare eller defekt spole. Byt kontakter eller magnetspole. e) Styrkrets defekt. Reparera styrkretsen. f) Motor defekt. Byt ut pumpen. a) Säkring för en fas har löst ut. Byt ut säkringen. b) Kontaktfel i motorskyddsbrytare. Byt motorskyddsbrytarens kontakter. c) Kabelanslutning lös eller defekt. Sätt fast eller byt ut kabelanslutningen. d) Fel i motorlindning. Byt ut pumpen. e) Pump mekaniskt blockerad. Ta bort pumpens mekaniska blockering. f) Överlastbrytaren för lågt ställd. Ställ in motorskyddsbrytaren korrekt. a) Överlastbrytaren för lågt ställd. Ställ in motorskyddsbrytaren korrekt. b) Låg spänning vid belastningstoppar. Kontrollera spänningsförsörjningen. a) Kontrollera 1 a), b), d) och e). a) Pumpens inlopp är delvis igensatt av föroreningar. Rensa inloppet. b) Vätskenivån i tanken är för låg. Höj vätskenivån. c) Pumpen har fel rotationsriktning. Ändra motorns rotationsriktning genom att byta plats på två fasledningar. 11. Kassering Kassering av denna produkt eller delar härav ska ske på ett miljövänligt vis: 1. Använd offentliga eller privata återvinningsstationer. 2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller Grundfos auktoriserade servicepartners. 9

10 Bilaga Bilaga 1 Safety declaration Please copy, fill in and sign this sheet and attach it to the pump returned for service. Medium and application Which medium has the pump been used for: In which application has the pump been used: Fault description If possible please make a circle around the faulty part. (In case of an electrical fault, please mark the terminal box.) TM Please give a short description of the fault: We hereby declare that this product is free from hazardous chemicals, biological and radioactive substances. Date and signature Company stamp 10

11 Försäkran om överensstämmelse 2 GB: EC/EU declaration of conformity We, Grundfos, declare under our sole responsibility that the product MTA, to which the declaration below relates, is in conformity with the Council Directives listed below on the approximation of the laws of the EC/EU member states. CZ: Prohlášení o shodě EU My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobek MTA, na který se toto prohlášení vztahuje, je v souladu s níže uvedenými ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství. DK: EF/EU-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produktet MTA som erklæringen nedenfor omhandler, er i overensstemmelse med Rådets direktiver der er nævnt nedenfor, om indbyrdes tilnærmelse til EF/EU-medlemsstaternes lovgivning. ES: Declaración de conformidad de la CE/UE Grundfos declara, bajo su exclusiva responsabilidad, que el producto MTA al que hace referencia la siguiente declaración cumple lo establecido por las siguientes Directivas del Consejo sobre la aproximación de las legislaciones de los Estados miembros de la CE/UE. FR: Déclaration de conformité CE/UE Nous, Grundfos, déclarons sous notre seule responsabilité, que le produit MTA, auquel se réfère cette déclaration, est conforme aux Directives du Conseil concernant le rapprochement des législations des États membres CE/UE relatives aux normes énoncées ci-dessous. HR: EC/EU deklaracija sukladnosti Mi, Grundfos, izjavljujemo s punom odgovornošću da je proizvod MTA, na koja se izjava odnosi u nastavku, u skladu s dolje navedenim direktivama Vijeća o usklađivanju zakona država članica EZ-a / EU-a. IT: Dichiarazione di conformità CE/UE Grundfos dichiara sotto la sua esclusiva responsabilità che il prodotto MTA, al quale si riferisce questa dichiarazione, è conforme alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE/UE. LV: EK/ES atbilstības deklarācija Sabiedrība Grundfos ar pilnu atbildību paziņo, ka produkts MTA, uz kuru attiecas tālāk redzamā deklarācija, atbilst tālāk norādītajām Padomes direktīvām par EK/ES dalībvalstu normatīvo aktu tuvināšanu. PL: Deklaracja zgodności WE/UE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasz produkt MTA, którego deklaracja niniejsza dotyczy, jest zgodny znastępującymi dyrektywami Rady w sprawie zbliżenia przepisów prawnych państw członkowskich. RO: Declaraţia de conformitate CE/UE Noi Grundfos declarăm pe propria răspundere că produsul MTA, la care se referă această declaraţie, este în conformitate cu Directivele de Consiliu specificate mai jos privind armonizarea legilor statelor membre CE/UE. SE: EG/EU-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkten MTA, som omfattas av nedanstående försäkran, är i överensstämmelse med de rådsdirektiv om inbördes närmande till EG/EU-medlemsstaternas lagstiftning som listas nedan. SK: Prehlásenie o zhode s EC/EU My, spoločnosť Grundfos, vyhlasujeme na svoju plnú zodpovednosť, že produkt MTA, na ktorý sa vyhlásenie uvedené nižšie vzťahuje, je v súlade s ustanoveniami nižšie uvedených smerníc Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva/eú. BG: Декларация за съответствие на ЕС/EO Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктът MTA, за който се отнася настоящата декларация, отговаря на следните директиви на Съвета за уеднаквяване на правните разпоредби на държавите-членки на ЕС/EO. DE: EG-/EU-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt MTA, auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EG-/EU-Mitgliedsstaaten übereinstimmt. EE: EÜ / ELi vastavusdeklaratsioon Meie, Grundfos, kinnitame ja kanname ainuisikulist vastutust selle eest, et toode MTA, mille kohta all olev deklaratsioon käib, on kooskõlas Nõukogu Direktiividega, mis on nimetatud all pool vastavalt vastuvõetud õigusaktidele ühtlustamise kohta EÜ / EL liikmesriikides. FI: EY/EU-vaatimustenmukaisuusvakuutus Grundfos vakuuttaa omalla vastuullaan, että tuote MTA, jota tämä vakuutus koskee, on EY/EU:n jäsenvaltioiden lainsäädännön lähentämiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukainen seuraavasti. GR: ήλωση συμμόρφωσης ΕΚ/ΕΕ Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι το προϊόν MTA, στο οποίο αναφέρεται η παρακάτω δήλωση, συμμορφώνεται με τις παρακάτω Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΚ/ΕΕ. HU: EC/EU megfelelőségi nyilatkozat Mi, a Grundfos vállalat, teljes felelősséggel kijelentjük, hogy a(z) MTA termék, amelyre az alábbi nyilatkozat vonatkozik, megfelel az Európai Közösség/Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak. LT: EB/ES atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad produktas MTA, kuriam skirta ši deklaracija, atitinka žemiau nurodytas Tarybos Direktyvas dėl EB/ES šalių narių įstatymų suderinimo. NL: EG/EU-conformiteitsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat product MTA, waarop de onderstaande verklaring betrekking heeft, in overeenstemming is met de onderstaande Richtlijnen van de Raad inzake de onderlinge aanpassing van de wetgeving van de EG-/EU-lidstaten. PT: Declaração de conformidade CE/UE A Grundfos declara sob sua única responsabilidade que o produto MTA, ao qual diz respeito a declaração abaixo, está em conformidade com as Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE/UE. RS: Deklaracija o usklađenosti EC/EU Mi, kompanija Grundfos, izjavljujemo pod punom vlastitom odgovornošću da je proizvod MTA, na koji se odnosi deklaracija ispod, u skladu sa dole prikazanim direktivama Saveta za usklađivanje zakona država članica EC/EU. SI: Izjava o skladnosti ES/EU V Grundfosu s polno odgovornostjo izjavljamo, da je izdelek MTA,na katerega se spodnja izjava nanaša, v skladu s spodnjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES/EU. UA: Декларація відповідності директивам EC/EU Ми, компанія Grundfos, під нашу одноосібну відповідальність заявляємо, що виріб MTA, до якого відноситься нижченаведена декларація, відповідає директивам EC/EU, переліченим нижче, щодо тотожності законів країн-членів ЄС. Försäkran om överensstämmelse 11

12 Försäkran om överensstämmelse Machinery Directive (2006/42/EC). Standard used: EN 809: A1:2009 Electric motors: Commission Regulation No 640/2009. Applies only to three-phase Grundfos motors marked IE2 or IE3. See motor nameplate. Standard used EN :2009. This EC/EU declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions (publication number ). Additional directives and standards effective from 22 July 2019: RoHS Directives: 2011/65/EU and 2015/863/EU Standard used: EN 50581:2012 Bjerringbro, 17 December 2018 Erik Andersen Senior Manager GRUNDFOS Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile the technical file and empowered to sign the EC/EU declaration of conformity 12
