Zeta Rev kw. Flowzer: inverterstyrda pumpar (tillval)

Transkript

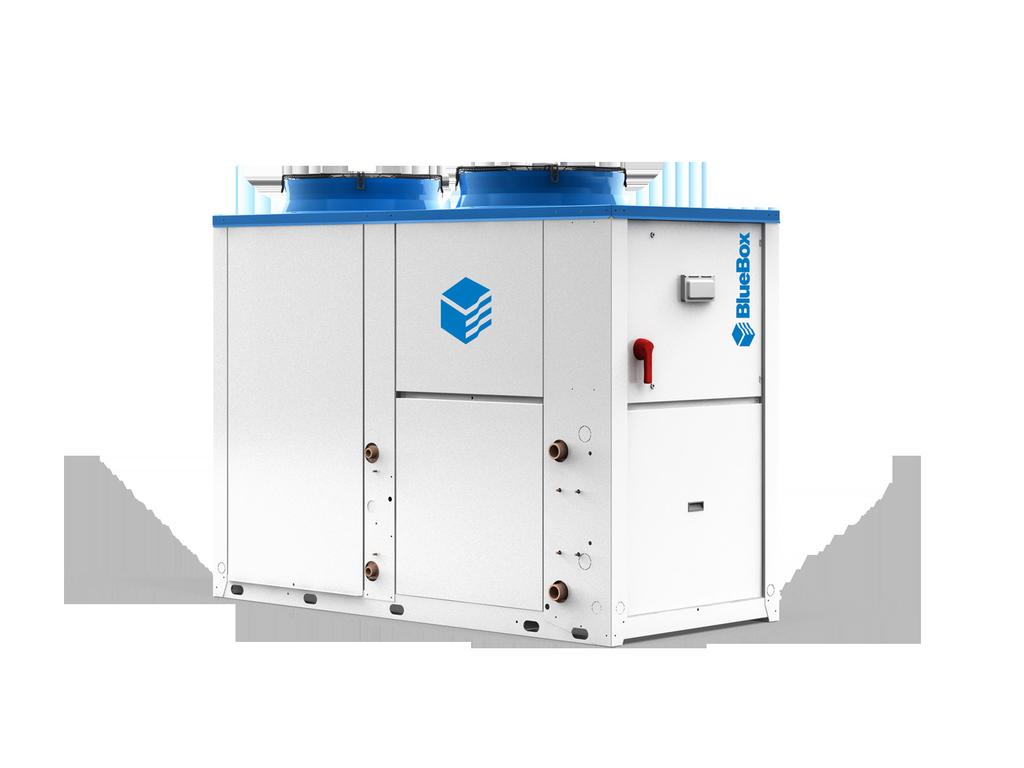

1 Zeta Rev kw Allmän information Kylaggregat och reversibla enheter med scrollkompressorer och plattvärmeväxlare. Utökat sortiment, mångsidiga tillämpningar. Konfigurationer HE: med hög verkningsgrad SLN: extremt ljuddämpad /HP: reversibel värmepump LE: med fjärrvärmeväxlare på användarsidan /LN: ljuddämpad /DS: med överhettningskylare /DC: med fullständig återvinning Utmärkande egenskaper Kylare med minskad köldmedieladdning Intelligent styrning av avfrostningar: Anti-Ice Circuit Night Shift-funktion för kontroll av bullernivå (tillval) Avancerad styrenhet BlueThink med inbyggd webbserver. Funktion Multilogic och övervakningssystem Blueye. (tillval) Flowzer: inverterstyrda pumpar (tillval)

2

3 Zeta Rev Beskrivning av tillbehör 8 Kylkretstillbehör 8 Fläkttillbehör 10 Vattenkretstillbehör 11 Elektriska tillbehör 13 Nätverkstillbehör 17 Olika tillbehör 20 Tekniska data 23 Zeta Rev 23 Zeta Rev HE 25 Zeta Rev SLN 27 Zeta Rev LE 29 Ekodesign 31 Zeta Rev 35 Zeta Rev HE 37 Zeta Rev SLN 39 Elektriska data 41 Zeta Rev - Zeta Rev LE 41 Zeta Rev HE - Zeta Rev SLN 42 Vattenmoduler 43 Zeta Rev 43 Zeta Rev HE 44 Zeta Rev SLN 45 Vattenmoduler 46 Flödesområden för anordningarnas värmeväxlare 47 Driftsgränser 48 Zeta Rev 48 Zeta Rev HE - Zeta Rev SLN 50 Zeta Rev LE 52 Ljudnivåer 54 Zeta Rev 54 Zeta Rev HE 55 Zeta Rev SLN 56 Konfigurationer som inte är möjliga 57 Tips för installationen 58 Vattnets egenskaper 58 Glykolblandningar 58 Minimal vattenmängd i anläggningen 59 Installationsplats 60 Installationer som kräver en användning av behandlade batterier 61 Förlust av luftflödet och alternativ tillgängliga för ventilationsdelen 62 1

4 2

5 Zeta Rev Kylaggregat och reversibla enheter med scrollkompressorer och plattvärmeväxlare. Utökat sortiment, mångsidiga tillämpningar. STRUKTUR Enhetens struktur är tillverkad av förzinkad plåt som är lackerad med polyesterpulver RAL 5017/7035 vid 180 C. Därmed garanteras hög motståndskraft mot väder och vind. Strukturen har en bärande ram och borttagbara paneler som är klädda med ljudisolerande material av expanderad polyuretan. Samtliga skruvar och muttrar av rostfritt stål. KÖLDMEDIUM Enheten är laddad med köldmedium R410A, med GWP=2088 (värde efter 100 år). KOMPRESSORER Kompressorerna av hermetisk scrollspiraltyp med ånginsprutning är parallellanslutna. De är utrustade med internt överhettningsskydd Klixon eller extern modul Kriwan (beroende på modell) och oljeutjämningslinje. Samtliga kompressorer är standardutrustade med värmeelement för höljet. Kompressorerna är placerade i ett därtill avsett tekniskt utrymme. De går att komma åt via borttagning av paneler för underhåll även när enheten är i drift. VÄRMEVÄXLARE PÅ KÄLLSIDA (förutom HP-enhet) Enheter med endast kyla har värmeväxlare med mikrokanalbatterier av aluminium. Mikrokanalbatterierna tillverkas av specifika aluminiumlegeringar för rören och flänsarna. Därmed minskas den galvaniska korrosionen anmärkningsvärt vilket skyddar köldmedierören. Hela batteriet beläggs dessutom med Sil- FLUX (eller liknande) eller förzinkas för att öka motståndet mot rostangrepp ytterligare. Användning av mikrokanalbatterier istället för traditionella koppar-/aluminiumbatterier gör att enhetens sammanlagda vikt blir ca 10 % lägre och minskar mängden köldmedium med minst 30 %. Mantlade mikrokanalbatterier finns som tillval. Detta tillval rekommenderas starkt för tillämpningar i kust- eller industriområden. Det rekommenderas att följa anvisningarna i manualen för installation, drift och underhåll för rengöringen av batterierna. Därmed skyddas värmeväxlarna mot rostangrepp och garanteras enhetens optimala funktion. Vid installationer mindre än en kilometer från kusten rekommenderas det starkt att använda koppar-/aluminiumbatterier med rostskyddsbehandling. Värmeväxlaren skyddas av ett metallnät. VÄRMEVÄXLARE PÅ KÄLLSIDA (endast för HP-enhet) Värmeväxlarna har konstruerats med batterier med flänspaket med kopparrör och aluminiumflänsar. På basen till varje batteri finns avisningskretsen: den hindrar att det bildas is i batteriets nedre del och gör att enheten kan fungera även i extrema temperaturer och med höga luftfuktighetsnivåer. Det rekommenderas att följa anvisningarna i manualen för installation, drift och underhåll för rengöringen av batterierna. Därmed skyddas värmeväxlarna mot rostangrepp och garanteras enhetens optimala funktion. Vid installationer mindre än en kilometer från kusten rekommenderas det starkt att använda tillbehör. Batteri behandlat med rostskyddsfärg. FLÄKTAR Fläktarna är axialfläktar som är direktanslutna till en 6-polig trefaselmotor med inbyggt överhettningsskydd (Klixon ) och skyddsklass IP 54. Fläkten omfattar en kanal som är utformad för att optimera verkningsgraden och sänka ljudemissionen samt ett skyddsgaller. För modeller från 3,2 till 10,2 till standard effektivitet och för modeller från 3,2 till 7,2 av HE- och SLN-versionerna, är enheten försedd med kondenserings kontrollstandard med varvregulator för fläktarna. För de andra modellerna finns i stället stegkondenskontrollen eller kondensstyrningen med fläkthastighetsregulator tillgängliga som alternativ. VÄRMEVÄXLARE PÅ ANVÄNDARSIDA Värmeväxlaren har lödda plattor av rostfritt stål och är isolerad med huv tillverkad av isolerande material med slutna celler. För modeller med två kretsar använder enheten två värmeväxlare som redan är anslutna inuti enheten och alltså har en enda hydraulisk koppling. Värmeväxlaren är dessutom utrustad med ett termostatförsett frostskyddsvärmeelement som skyddar den mot isbildning när enheten inte är i drift. 3

6 KYLKRETS Varje kylkrets på basenheten (endast kyla) består av följande delar: kran på vätskeledning påfyllningsuttag inspektionsfönster för vätska torkfilter med fast utbytbar patron (förutom storlekarna 3.2, 4.2 och 5.2 där filtret svetsas) termostatisk expansionsventil utrustad med tryckutjämning tryckvakter för högt och lågt tryck Kretsens och värmeväxlarens rörledningar är isolerade med skumplast med slutna celler. Som tillbehör kan alla enheter utrustas med en elektronisk expansionsventil, som gör i jämförelse med den mekaniska termostatventilen att aggregatet stabiliserar sig fortare och förbättrar regleringen av överhettningen vilket maximerar användningen av förångaren vid samtliga belastningsförhållanden. ELPANEL Elpanelen består av en låda av förzinkad och lackerad plåt med forcerad ventilation och skyddsklass IP 54. Basenhetens elpanel består av följande delar: Huvudströmbrytare Automatbrytare för kompressorer med fast inställning Skyddssäkringar för fläktar och hjälpkretsar Fjärrbrytare för fläktar Varvtalsregulator för fläktar med fasavbrott Termomagnetiska brytare för pumpar (om sådana finns) Fasvakt Rena kontakter för generellt larm Enkla rena driftskontakter för kompressorer, flläktar och pumpar (om sådana finns) digital ingång för allmän påslagning/avstängning - ON/ OFF val av Sommar/Vinter från den digitala ingången (endast för HP-enhet) Utetemperatursond Mikroprocessorstyrning med display som är tillgänglig utifrån Samtliga elkablar inuti elpanelen är numrerade och kopplingsplinten för kundens anslutningar är blå så att de omedelbart går att identifiera inuti elpanelen. Enhetens strömförsörjning är 400 V/3~+N/50 Hz för följande modeller: Zeta Rev från storlek 3.2 till storlek 10.2 Zeta Rev HE från storlek 3.2 till storlek 7.2 Zeta Rev SLN från storlek 3.2 till storlek 7.2 Enhetens strömförsörjning är 400 V/3~/50 Hz för följande modeller: Zeta Rev från storlek 12.2 till storlek 24.4 Zeta Rev HE från storlek 8.2 till storlek 16.4 Zeta Rev SLN från storlek 8.2 till 16.4 från storlek 8.2 till storlek 16.4 STYRENHET BLUETHINK Enheten levereras som standard med parameterkontroll. Det går att beställa den avancerade styrenheten som tillbehör. Styrenhetens huvudsakliga funktioner parametrisk Styrenheten medger följande funktioner: reglering av vattentemperaturen med kontroll av vattnet i värmeväxlarens inlopp på användarsidan Frostskydd Tidsinställning av kompressorer Automatisk rotation av kompressorernas startsekvens Registrering av larmhistoriken Seriell port RS485 med ModBus-protokoll digital ingång för allmän påslagning/avstängning - ON/ OFF Digital ingång för val av Sommar/Vinter (endast för HP-enhet) För ytterligare detaljer om tillgängliga funktioner och visad information, se specifik dokumentation om styrenheten. De seriella anslutningar som finns i standardutförandet är som standard endast aktiverade för läsning från BMS. Aktivering av skrivning från BMS ska beställas vid ordertillfället. Styrenhetens huvudsakliga funktioner avancerad Styrenheten medger följande funktioner: reglering av vattentemperaturen med kontroll av vattnet i värmeväxlarens inlopp på användarsidan Frostskydd Tidsinställning av kompressorer Automatisk rotation av kompressorernas startsekvens registrering av historik på alla ingångar, utgångar och maskinstatus Automatisk rotation av kompressorernas startsekvens Registrering av larmhistoriken Seriell port RS485 med ModBus-protokoll Seriell port Ethernet med ModBus-protokoll och inbyggd webbserver och förinläst webbsida digital ingång för allmän påslagning/avstängning - ON/ OFF Digital ingång för val av Sommar/Vinter (endast för HP-enhet) För ytterligare detaljer om tillgängliga funktioner och visad information, se specifik dokumentation om styrenheten. De seriella anslutningar som finns i standardutförandet är som standard endast aktiverade för läsning från BMS. Aktivering av skrivning från BMS ska beställas vid ordertillfället. 4

7 Webbserverns huvudsakliga funktioner (endast för enheter med avancerad styrenhet) Bluethink-kontrollen omfattar som standard en webbserver med en förinläst webbsida med åtkomst via lösenord. Webbsidan gör att du kan utföra följande funktioner (vissa av dem är endast tillgängliga för användare med avancerade rättigheter): visning av enheten huvudfunktioner som enheten serienummer, storlek, kylmedel visning av maskinens allmänna status: temperatur på in- och utgående vatten, temperatur på extern luft, driftsläge (kylare eller värmepump), förångnings- och kondensationstryck, insugnings- och avtappningstemperatur. visning av kompressorernas, pumparnas och expansionsventilernas status visning i realtid av grafiska framställningar över huvudsakliga storlekar visning av grafiska framställningar över sparade storlekar visning av larmhistorik hantering av användare på olika nivåer fjärrstyrd påslagning/avstängning - ON/OFF fjärrstyrt byte av börvärde fjärrstyrt byte av tidsintervaller fjärrstyrt val av sommar- vinterläge (endast för HP-enhet) Human-Machine Interface Styrenheten är utrustad med en grafisk display för visning av följande information: Vattentemperatur i inlopp och utlopp Inställd temperatur och inställda differentialer Larmbeskrivning Timräknare för driftstimmar antal starter av enhet, kompressorer och pumpar (om sådana finns) Värden för högt och lågt tryck samt respektive kondenserings- och förångningstemperatur Utetemperatur Överhettning i insug till kompressorer Styrning av avfrostningar (endast för HP-enhet) Enhetens styrenhet styr avfrostningarna enligt en löpande ingreppströskel utifrån enhetens invändiga tryck och utetemperaturen. Genom att jämföra denna information kan styrenheten identifiera förekomsten av is på batteriet och aktivera avfrostningssekvensen endast när det är nödvändigt så att enhetens energieffektivitet maximeras. Den löpande styrningen av avfrostningströskeln gör att avfrostningscyklernas antal minskar efterhand som uteluftens absoluta luftfuktighetsnivå minskar eftersom cyklerna endast utförs när isen som har samlats på batteriet äventyrar prestandan. Avfrostningscykeln är fullständigt automatisk och utförs med ett patenterat avfrostningssystem (patentnr ): I startfasen utförs en avfrostning genom omkastning av cykeln med stillastående fläktar. När tillräckligt med rimfrost på batteriet har smält aktiveras den omkastade ventilation, d.v.s. med ett luftflöde åt motsatt håll jämfört med det vid normal drift. Därmed underlättas bortledningen av kondensvatten och is som har lossnat. När batteriet är rent kastas åter ventilationen om och enheten återupptar driften i värmepumpsläget. Dessutom hindrar avisningskretsen att det bildas is i batteriets nedre del och gör att enheten kan fungera även i extremt låga temperaturer och med höga luftfuktighetsnivåer. Kombinationen av den hanteringen av avfrostningen med den varierande ingreppströskeln, patenterade avfrostningssystemet och avfrostningskretsen gör att avfrostningarnas antal och varaktighet kan optimeras och minimeras. STYRENHETER OCH SKYDD Samtliga enheter är utrustade med följande styrenheter och skydd: sond för kontroll av vattentemperatur på användarsida frostskyddsgivare på värmeväxlare på användarsida tryckvakt för högt tryck med manuell återställning skydd med lågt tryck vid automatisk återställning och begränsade ingrepp som styrs av styrenheten Skydd mot överhettning av kompressorer Skydd mot överhettning av fläktar mekanisk flödesvakt med skovel (levereras lösa) PROVKÖRNING Samtliga enheter provkörs på fabriken och levereras påfyllda med olja och köldmedium, utom versionerna LE och LE/HP som däremot är laddade med kväve. 5

8 VERSIONER Utöver enhetens basversion finns olika versioner som skiljer sig åt avseende effektivitetsnivå och buller. HE: högeffektiv enhet Enheterna med hög verkningsgrad använder större batterier jämfört med basenheten för att öka förhållandet mellan värmeväxlingsytorna och kompressorernas potential. Detta gör att alla modeller för att uppnå höga effektivitetsnivåer: i SEER-kylaggregatets konfiguration upp till 4,02, i värmepumpens konfiguration (HE/HP) SCOP upp till 3,59. SLN: i extremt ljuddämpad enhet Enheterna i version SLN använder ett ljudisolerat kompressorutrymme, större batterier jämfört med enheten med standardeffektivitet samt fläktar med varvtalsregulator och reducerat luftflöde. Minskningen av fläkthastigheten är sådan att luftflödet och bullernivån vid nominella driftsförhållanden är lägre än de för enheten i basversionen. Användningen av varvtalsregulatorn för att minska lufthastigheten medger hur som helst att fläktarna roterar med max. hastighet när utomhustemperaturen är mycket hög respektive låg vilket garanterar samma driftsgränser för högeffektiva versioner. Dessutom går fläktarna alltid med full hastighet vid enheterna i version SLN/HP som arbetar i värmepumpsläget vilket garanterar samma prestandanivåer som för versionerna med hög verkningsgrad. LE: enhet med värmeväxlare på den fjärrstyrda användarsidan Enheterna i LE-versionen är inte utrustade med förbrukarens värmeväxlare och termostatventilen (som ska placeras på den fjärrstyrda värmeväxlaren). Enheterna är försedda med: magnetventil på standard vätskeledningen utan köldmedieladdning och påfylld med kväve kylanslutningar som svetsas fast stängda med kopparpluggar TILLVAL /HP: reversibel värmepump Enheterna /HP (för varje kylkrets): 4-vägs omkastningsventil köldmedietank andra elektronisk expansionsventil. Avisningskrets på basen till varje batteri Avisningskretsen bidrar att hindra att det bildas is i batteriernas nedre del och gör att enheten kan fungera även i extremt låga temperaturer och med höga luftfuktighetsnivåer. Enhetens styrenhet styr avfrostningarna enligt en löpande ingreppströskel utifrån enhetens invändiga tryck och utetemperaturen. Genom att jämföra denna information kan styrenheten identifiera förekomsten av is på batteriet och aktivera avfrostningssekvensen endast när det är nödvändigt så att enhetens energieffektivitet maximeras. Den löpande styrningen av avfrostningströskeln gör att avfrostningscyklernas antal minskar efterhand som uteluftens absoluta luftfuktighetsnivå minskar eftersom cyklerna endast utförs när isen som har samlats på batteriet äventyrar prestandan. Avfrostningscykeln är fullständigt automatisk och utförs med ett patenterat avfrostningssystem. I startfasen utförs en avfrostning genom omkastning av cykeln med stillastående fläktar. När tillräckligt med rimfrost på batteriet har smält aktiveras den omkastade ventilation, d.v.s. med ett luftflöde åt motsatt håll jämfört med det vid normal drift. Därmed underlättas bortledningen av kondensvatten och is som har lossnat. När batteriet är rent kastas åter ventilationen om och enheten återupptar driften i värmepumpsläget. Kombinationen av den hanteringen av avfrostningen med den varierande ingreppströskeln, patenterade avfrostningssystemet och avfrostningskretsen gör att avfrostningarnas antal och varaktighet kan optimeras och minimeras. Omkopplingen mellan Sommar/Vinter kan utföras från styrenhetens tangentbord, från digital ingång eller från BMS (erfordrar aktivering av skrivning). /DC: enhet med återvinningskondensor I utförandet med en enhet med endast kylare omfattar enheterna /DC dessutom följande delar: en kondensor för 100 % återvinning av kondenseringsvärmen på varje kylkrets. Värmeväxlaren är en plattvärmeväxlare med lödda plattor; för enheter med flera kretsar ska värmeväxlarna anslutas externt till enheten (detta åligger kunden) temperatursond i inloppet till värmeväxlaren på återvinningssidan; för tvåkretsaggregat levereras sonden som en sats och måste placeras på inloppsröret till värmeväxlarna (åligger kunden) köldmedietank för varje kylkrets med system för tömning av köldmediet från det kondenserande batteriet ren kontakt i elpanelen för aktivering av återvinningen. När anläggningen efterfrågar det, styr styrenheten automatiskt aktiveringen av återvinningen genom att stänga en därtill avsedd kontakt. Styrningen av återvinningen utförs genom en kontroll av returvattentemperaturen. Styrenheten styr även automatiskt säkerhetsdeaktiveringen av återvinningen om kondenseringstrycket blir för högt och övergår till att använda de kondenserande batterierna. Detta tillval finns inte för enheterna /HP. 6

9 /DS: enhet med överhettningskylare Förutom utförandet med en enhet med endast kylare omfattar enheterna /DS en värmeväxlare för återvinning av kondenseringsvärmen. Återvinningsvärmeväxlaren är en plattvärmeväxlare med lödda plattor, som placeras i serie med kondenseringsbatteriet. En förutses för varje kylkrets i enheten; för enheter med två kretsar ska värmeväxlarna anslutas externt till enheten (detta åligger kunden). Återvinningen av kondenseringsvärmen beror på storleken, versionen och driftsförhållandena. Nedan följer en grafisk bild som exempel och enligt omgivningstemperaturen (T air ) och variationerna i vattentemperaturvärdet i utloppet från värmeväxlaren, (T w,out DS ), visas andelen återvunnen värme som indikation (Recovery ratio). Återvinningen av kondenseringsvärmen beror på storleken, versionen och driftsförhållandena. Den utvunna värmens procentandel beräknas som förhållandet mellan värmeflödet som återvinns av ångkylaren och värmeflödet till kondensatorn i nominella förhållanden, d.v.s. vattentemperatur inlopp/utlopp förångare 12-7 C. I följande diagram har en konstant delta-temperatur mellan vattnets inlopp och utlopp till återvinningsvärmeväxlaren på 5 C beaktats. Det rekommenderas att lägga till fläktvarvtalsregulatorn eller fläktarna EC för att maximera användningen av tillbehöret och optimera aggregatets drift. Detta tillval finns även för enheterna /HP men i detta fall måste installationen vara utrustad med avstängning av vattenkretsen på återvinningssidan under värmepumpsfunktionen för att undvika att minska effekten till användarställets värmeväxlare. /LN: ljuddämpad enhet Enheten med tillvalet /LN innebär att samtliga kompressorer placeras inuti ett helt ljudisolerat utrymme med ljudisolerande material med ljuddämpande material emellan. VATTENMODULER Samtliga enheter kan utrustas med vattenmodul i olika konfigurationer: /1P: vattenmodul med en pump /2P: vattenmodul med två pumpar /1PS: vattenmodul med en pump och lagringstank /2PS: vattenmodul med två pumpar och lagringstank Samtliga ovanstående moduler har pumpar med standarduppfordringshöjd. Dessutom finns följande delar: Modulerna /1PM, /2PM, /1PMS och /2PMS med pumpar med ökad nyttig uppfordringshöjd. Modulerna /1PG, /2PG, /1PGS och /2PGS med pumpar som lämpar sig för att arbeta med upp till 50 % glykol. Vattenmodulerna med en pump omfattar följande delar: en pump ett expansionskärl Vattenmodulerna med två pumpar omfattar följande delar: två pumpar en backventil i utloppet för varje pump ett expansionskärl I versionen med två pumpar är den ena alltid reserv åt den andra. Omkopplingen mellan pumparna är automatisk och utförs tidsstyrt (för att dela upp driftstimmarna mellan pumparna) eller i händelse av driftsstörning. Vattenmodulerna med tank omfattar dessutom följande delar: en slussventil i inloppet till pumpen eller kollektorn på sugsidan en tank med tömningskran och avluftningsventil Se tabellen över konfigurationer som inte är möjliga för att kontrollera de specifika utförandenas tillgänglighet. Hydraulkretsen är helt isolerad i alla komponenter, med undantag för: tömningskranar avluftningskranar tankens pluggar säkerhetsventiler expansionskärl sondhållarbrunnar 7

10 BESKRIVNING AV TILLBEHÖR Dessa tillbehör kan vara inkompatibla sinsemellan även om det inte uttryckligen anges. Kylkretstillbehör BC BK BT DVS MAFR RG RIC Kapacitivt buffertbatteri för elektronisk termostatventil Vid stoppet av kompressorerna stänger alltid styrenheten den elektroniska termostatventilen för att undvika farliga migreringar av köldmedium. Närvaron av buffertbatteriet säkerställer att den elektroniska ventilen förblir stängd även vid strömavbrott. Detta tillbehör använder inte ett vanligt batteri som energiackumulator utan en kondensator. Därmed påverkas det inte av batteriminnet hos vanliga batterier och är underhållsfritt. Brine-Kit Obligatoriskt tillbehör om börvärde för vattentemperaturen är lägre eller motsvarande med +3 C (om enheten är utrustad med dubbelt börvärde eller variabelt börvärde rekommenderas det lägre börvärdet). Tillbehöret består av en ökad isolering samt av en lämplig dimensionering och inställning av vissa delar. Temperaturer i inlopp och utlopp på värmeväxlaren måste uppges vid beställningen för en korrekt inställning av larmparametrar och kontroll av expansionsventilens storlek. Börvärdet för kylning kan sedan ändras av kunden i ett intervall som, i förhållande till börvärdet som uppges vid beställningen, går från -1K upp till tillåten gränstemperatur. Enheten optimeras för att fungera i den temperatur som anges vid beställningen. För olika börvärden kan kyleffekten och maskinens effektivitetsnivå minska om sådana villkor inte närmas. Detta tillbehör kräver obligatoriskt ett av tillvalen för styrning av kondenseringen Buffertbatteri för elektronisk termostatventil Vid stoppet av kompressorerna stänger alltid styrenheten den elektroniska termostatventilen för att undvika farliga migreringar av köldmedium. Närvaron av buffertbatteriet säkerställer att den elektroniska ventilen förblir stängd även vid strömavbrott. Dubbel säkerhetsventil Detta tillbehör innebär att det istället för varje enskild säkerhetsventil per krets monteras en dublett med två säkerhetsventiler och en fördelningsventil som väljer vilken ventil som ska vara i funktion. Därmed kan säkerhetsventilerna bytas ut utan att aggregatet behöver tömmas eller stängas av. Manometrar Driftstrycken för varje krets i enheten kan visas på styrenheten i därtill avsedda skärmbilder. Dessutom kan aggregatet utrustas med manometrar (två per krets) som installeras väl synligt. Dessa medger avläsning i realtid av kylgasens driftstryck på lågtryckssidan och på högtryckssidan i varje kylkrets. Fläktvarvtalsregulator Styrenheten styr fläkthastigheten med hjälp av en varvtalsregulator med fasavbrott för att optimera driftsförhållandena och enhetens effektivitet. Denna reglering minskar även enhetens bullernivå. Typiska förhållanden då styrenheten modulerar fläkthastigheten är på natten och under vår och höst. På enheter som är utrustade med fläktar EC utförs samma funktion med hjälp av motorn med elektronisk omkoppling av fläktarna (medföljer). Köldmedietank Med hjälp av detta tillbehör garanteras alltid en korrekt matning av expansionsventilen även i samband med kraftiga variationer i utetemperatur. Detta tillbehör är standard på enheterna DC och HP. 8

11 RPP RPR RUB TEMP VS VTE Sensor för köldmedieläckage med automatisk pumpavstängning Detta tillbehör har en sensor för köldmedieläckage som är placerad inuti varje kompressorutrymme. Avkänningen av ett köldmedieläckage tillkännages av styrenheten med ett specifikt larm och visning av en specifik symbol på styrenhetens display. Dessutom startar larmet aggregatets stopprocedur med pumpavstängning för samtliga kretsar i enheten. Allt köldmedium stängs in i batterierna. Tillbehöret omfattar det kapacitiva buffertbatteriet. Tillbehöret kan endast användas för enheter i utförandet LN eller SLN. Sensor för köldmedieläckage Detta tillbehör har en sensor för köldmedieläckage som är placerad inuti varje kompressorutrymme. Avkänningen av ett köldmedieläckage tillkännages av styrenheten med ett specifikt larm och visning av en specifik symbol på styrenhetens display. Detta larm stoppar enheten. Tillbehöret kan endast användas för enheter i utförandet LN eller SLN. Inlopps- och utloppskranar för kompressorer Kranarna som är placerade på kompressorernas utlopp och inlopp gör att kompressorn kan isoleras från resten av kylkretsen vilket gör underhållsmomenten snabbare och mindre invasiva. Styrning av kondensering med steg Det här tillbehöret innebär att aggregatets kondensationstryck regleras genom stegvis avstängning av fläktarna. tegen är två för enheter med två fläktar och tre för enheter med tre eller fyra fläktar. Magnetventil på vätskeledning Detta tillbehör förhindrar migreringar av köldmedium som kan skada kompressorn vid starten. Elektronisk termostatventil Tack vare denna del kan enheter arbeta vid förhållanden med mycket varierande värmebelastning eller funktionssätt som t.ex. samtidig styrning av luftkonditionering och produktion av vatten med hög temperatur. Användningen av den elektroniska termostatventilen medger följande: Maximera värmeväxlingen till förångaren. Minimera svarstiderna på variationerna i belastning och driftsförhållanden. Optimera regleringen av överhettningen. Garantera max. energieffektivitet. 9

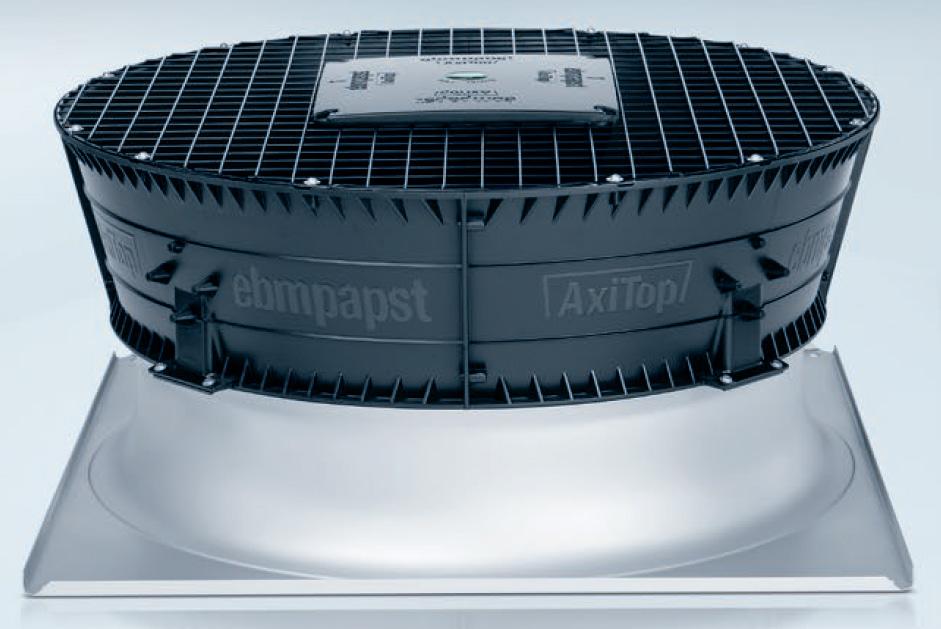

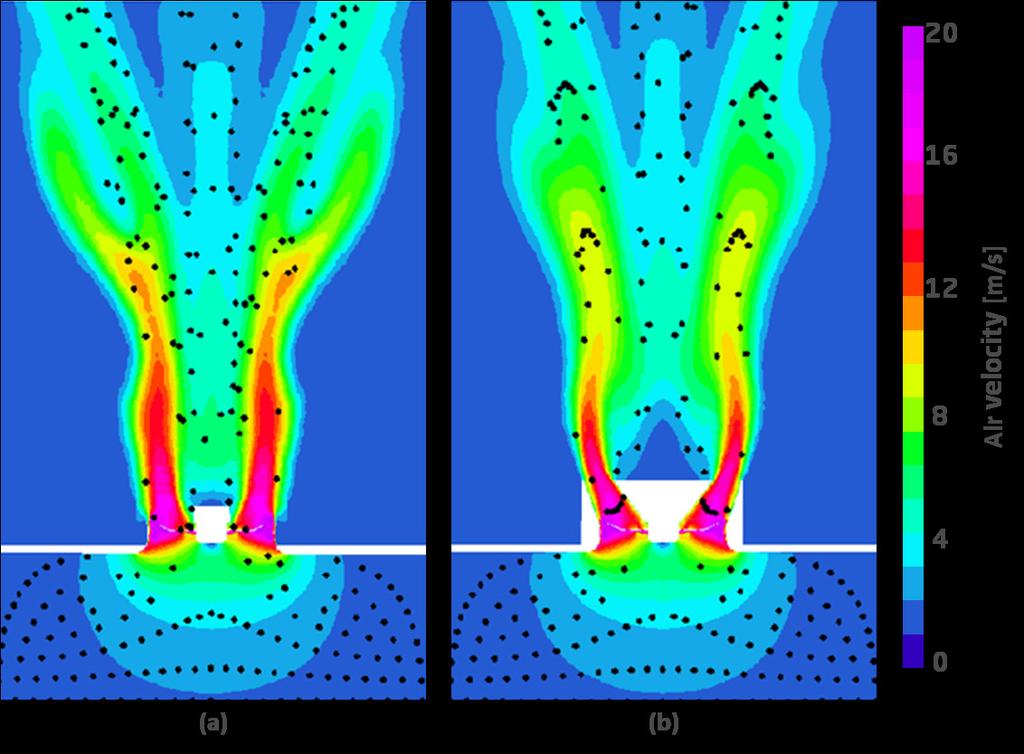

12 Fläkttillbehör VEC VEM RECP Fläktar EC Detta tillbehör innebär att det för fläktsektionen används utökade fläktar EC med borstlös motor med elektronisk omkoppling. Därmed garanteras samma höga verkningsgrad vid samtliga driftsförhållanden och en energibesparing på 15 % av varje fläkt som går för fullt. Mikroprocessorn kan dessutom styra kondenseringen/förångningen med hjälp av en analog signal (0-10 V) som sänds till varje fläkt. Detta sker genom kontinuerlig reglering av luftflödet i förhållande till utetemperaturen. Därigenom sänks även elförbrukningen och ljudemissionerna. Fläktar EC med ökad prestanda Detta tillbehör innebär att det för fläktsektionen används fläktar EC med borstlös motor med elektronisk omkoppling. De garanterar samma höga verkningsgrad vid samtliga driftsförhållanden. Mikroprocessorn styr kondenseringen/förångningen med hjälp av en analog signal (0-10 V) som sänds till varje fläkt. Detta sker genom kontinuerlig reglering av luftflödet i förhållande till utetemperaturen. Därigenom sänks även elförbrukningen och ljudemissionerna. Större EC-fläktar ger en kvarstående nyttig uppfordringshöjd på ungefär 100Pa. Tryckåtervinningsaggregat Normalt har luften som leds bort från fläkten en hög hastighet som omvandlas till rörelseenergi som skingras i miljön. Tryckåtervinningsaggregatet är ett passivt element som är placerat på bortledningskanalen för varje enskild fläkt. Det är konstruerat för att medge en bättre omvandling av rörelseenergin till statiskt tryck, som i sin tur medför att ett högre tryck alstras av fläkten. Detta högre tryck har minst två möjliga användningsområden: med samma fläkthastighet medger tryckåtervinningsaggregatet att en ökad nyttig uppfordringshöjd på ca 50 Pa erhålls för fläktsektionen. Detta kan vara användbart för att klara tryckfall som kan förekomma i specifika installationer. Ökningen av den nyttiga uppfordringshöjden ska ses som ett tillägg till den som redan kan erhållas genom tillämpningen av fläktarna EC med ökad prestanda. med samma lufttrycksdifferential medger tryckåtervinningsaggregatet att samma luftflöde erhålls med ett lägre fläktvarvtal. Detta medför automatiskt en sänkning av bullernivån ned till 3 db(a) och en sänkning av fläktens förbrukning vilket medför en omedelbar ökning av enhetens sammanlagda effektivitet. Minskningen i total ljudvolym varierar beroende på modell och version av enheten eftersom den är relaterad till bullerinspektionen som endast genereras av fläktdelen på det totala bullret som avges av enheten. För de SLN-enheter som redan fungerar med ett reducerat luftflöde har tryckåtervinningsanordningen en begränsad eller obetydlig bullerminskningseffekt. Det är nödvändigt att lägga till varvtalsregulatorn eller fläktarna EC för att optimera tillbehörets prestanda. I det senare fallet läggs den större effektiviteten hos fläktarna EC (i synnerhet vid reducerad hastighet) ihop med den förbättrade prestandan som alstras av tryckåtervinningsaggregatet. Tillbehöret levereras separat från enheten på en eller flera pallar och ska alltid monteras (åligger kunden) före den första starten av aggregatet. (a) endast fläkt; (b) fläkt med tryckåtervinningsaggregat 10

13 Vattenkretstillbehör CORM Anslutning för manuell påfyllning Detta tillbehör används för att utföra påfyllningen av anläggningen direkt från enheten. Det finns en 1-tums påfyllningsventil och en 1/2 tums' avluftningsventil på fläkthöljet. I närheten av påfyllningsventilen finns dessutom en manometer som visar trycket i vattenkretsen. Detta tillbehör kan endast kombineras med enheter som är utrustade med behållare. FLUS FVD Flödesvakt (istället för differentialtryckvakt för vatten) Alternativt till differentialtryckvakten (flödessensor (standard)) går det att beställa flödesvakten med skovel (tillbehör). Den känner av om det saknas vattenflöde till användarställets värmeväxlare och skickar en signal till enhetens styrenhet som stoppar kompressorerna för att förhindra skador på värmeväxlarna. Detta tillbehör är obligatoriskt för enheter som använder vatten utan glykol och som arbetar året runt vid minus- eller nollgradiga utetemperaturer. Flödesvakten medföljer (installationen åligger kunden) och ersätter vattendifferentialtryckvakten (standard). FLOWZER VD - Omvandlare för automatisk reglering Flowzer VD förutser en installation i maskinen av en tryckomvandlare med vilken växelriktaren kan uppskatta det verkliga trycket till anläggningens huvudändar och automatiskt anpassa pumpens hastighet för att uppnå ett inställt tryckhöjdsvärde. Flowzer VD ska kombineras till Flowzer VP. Det här tillbehöret gör att ett system med konstanttryck kan tas fram. H AV [kpa] H d R R R R Pa [kw] n n n n n n n n Q min Q Q Q Q Q max Q [l/s] Q Q Q Q Q [l/s] Med Flowzer VD kan kunden ställa in tryckhöjdsvärdet H d på växelriktaren som enheten ska bibehålla. Som du kan se i den grafiska framställningen flyttar kurvan med anläggningens motstånd åt vänster i takt med att anläggningens anordningar stängs och därmed kan växelriktaren minska pumpens hastighet för att bibehålla anläggningens tryckhöjd konstant. På detta sätt uppnås en omedelbar minskning av effekten som absorberas av pumpen. Kunden ska kontrollera att den alltid är högre eller lika med det minimala flödet som tillåts för enheten under minimala flödesvillkor (det vill säga med ett maximalt antal stängda anordningar). EXCHANGER Δp Det här tillbehöret är användbart när de totala tryckfallen i kretsen är något variabla eller när de ändras i funktion till säsongerna (t.ex. vissa anordningar är endast aktiva under sommaren och inte under vintern). Användningen av det här tillbehöret gör att du kan anpassa pumpens hastighet även vid en eventuell förorening av filtret på hydraulkretsen. 11

14 FVP FLOWZER VP - Växelriktare för manuell reglering av pump Tillbehöret omfattar en koppling av en växelriktare i maskinen för att reglera pumpens (eller pumparnas) hastighet manuellt för att justera flödet på anläggningens tryckfall. Detta tillbehör kombineras med en av de integrerade vattenmodulerna som kan väljas för enheten. Enheter som är utrustade med en integrerad vattenmodul ger i själva verket en viss nyttig tryckhöjd (punkt A) till det nominella flödet Q d. Anläggningens verkliga tryckfallsnivå (t.ex. typiska R-kurvan) leder till att pumpen hittar en annan balanspunkt (punkt B) med ett flöde Q r som överstiger Q d. Vid detta förhållande är inte bara flödet ett annat än det nominella (även temperaturskillnaden är därmed en annan) utan dessutom är pumpens förbrukning högre. H AV [kpa] A R B R Pa [kw] A B n C n C n n Q min Q d Q r Q max Q [l/s] Q d Q r Q [l/s] IVPO PFP RA VSIW Användningen av Flowzer tillåter en manuell inställning av pumpens hastighet (t.ex. till hastighet n istället för n) för att erhålla det vattenflöde och den temperaturskillnad som installationen kräver (punkt C). Efter inställningen arbetar pumpen alltid med fast flöde. Tillämpningen av Flowzer VP gör att pumpens förbrukning kan avsevärt sänkas som ger en energibesparing. Som exempel: en 10 % reducering av flödet medför en reducering på cirka 27 % av effektförbrukningen. Ljudisolerat pumputrymme Tillbehöret innebär att motorn och pumphjulet placeras inuti ett helt ljudisolerat utrymme med ljudisolerande material med ljuddämpande material emellan. Användarpump med Pulse-funktion I standardutförandet är enheten inställd på att alltid hålla igång cirkulationspumpen på anläggningssidan, även när börvärdestemperaturen nås. När enheten däremot är utrustad med detta tillbehör stänger styrenheten av pumpen när börvärdet nås och aktiverar den åter regelbundet den tid som erfordras för att känna av vattentemperaturen. Styrenheten stänger åter av pumpen om den känner av att vattentemperaturen fortfarande är vid börvärdet. I motsatt fall aktiverar styrenheten åter kompressorerna för att uppfylla anläggningens behov. Detta tillbehör gör m.a.o. att elförbrukningen p.g.a. pumpningen kan minskas anmärkningsvärt, i synnerhet under lågsäsong när belastningen är extremt låg. Frostskyddsvärmeelement Det är värmeelement i användarställets värmeväxlare, på pumparna och i tanken (beroende på aggregatets konfiguration) för att förhindra att hydrauldelarna blir skadade p.g.a. att det bildas is under aggregatets driftsuppehåll. Det ställs in en lämplig temperatur för frostskyddslarm i styrenheten utifrån normala driftsförhållanden och procentandelen glykol i anläggningen. Pumpen (om sådan finns) och frostskyddsvärmeelementen startas när det avkänns en temperatur i värmeväxlarens utlopp som är 1K högre än frostskyddslarmets gräns. Om vattentemperaturen i utloppet når frostskyddslarmets gräns stoppas kompressorerna. Värmeelementen och pumpen förblir aktiva och aggregatets kontakt för allmänt larm aktiveras. Säkerhetsventil på vattensida Tillbehöret innebär att en säkerhetsventil monteras i enhetens vattenkrets. Ventilen öppnas när inställningstrycket nås och förhindrar genom tömning (bortledningen åligger kunden) att anläggningens tryck når farliga gränser för anläggningens delar. Ventilerna är utrustade med positiv tätning, d.v.s. prestandan garanteras även om membranet blir skadat eller går sönder. 12

15 Elektriska tillbehör A41 Strömförsörjning 415/3/50 Strömförsörjning 415/3/50. Tillgänglig för följande enheter: för Zeta Rev och Zeta Rev LE från storlek 12.2 till storlek 24.4, för konfigurationerna HE och SLN från storlek 8.2 till storlek16.4 A41N Strömförsörjning 415/3+N/50 Strömförsörjning 415/3+N/50. Tillgänglig för följande enheter: för Zeta Rev och Zeta Rev LE från storlek 3.2 till storlek 10.2, för konfigurationerna HE och SLN från storlek 3.2 till storlek7.2. A43 Strömförsörjning 400/3/50 Strömförsörjning finns som standard på följande enheter: för Zeta Rev och Zeta Rev LE från storlek 12,2 till storlek 24,4, för konfigurationerna HE och SLN från storlek 8,2 till storlek 16,4 A43N ARU CA Strömförsörjning 400/3+N/50 Strömförsörjning finns som standard på följande enheter: för Zeta Rev och Zeta Rev LE från storlek 3,2 till storlek 10,2, för konfigurationerna HE och SLN från storlek 3,2 till storlek 7,2 Stopp av enheten p.g.a. lägre temperaturer än driftsgränsen Med detta tillbehör kan enheten även ställas in på ett sådant sätt att styrenheten stänger av kompressorerna när enheten arbetar i värmepumpsläget och utetemperaturen sjunker under en inställd min. temperatur. Detta förhindrar att enhetens lågtryckslarm utlöses vilket förhindrar att det behöver utföras en manuell omstart av aggregatet. När temperaturen åter är över inställd temperaturgräns startar enheten om automatiskt utan att det erfordras någon åtgärd. På enheter med inbyggd pump upprätthålls temperaturen för att undvika att det bildas is och alltid garantera korrekt avläsning av temperatursonderna och frostskyddet. Stopptemperaturen ska ställas in i förhållande till börvärdestemperaturen och i överensstämmelse med aggregatets driftsgränser. Samma funktion kan användas för att ställa in en utetemperatur under vilken en alternativ värmekälla ska användas eftersom den är effektivare eller billigare. Standardprogrammeringen innebär inställning av gränsen med en produktion av vatten i utloppet vid 45 C, d.v.s.: -7 C för standardenhet -10 C för enheterna /HE och /SLN. Avancerad styrenhet Detta tillbehör innebär att den avancerade styrenheten används även för de storlekar/versioner som i standardutförandet är utrustade med parametrisk styrenhet. COTW Styrenhet för vattentemperatur i utlopp Detta tillbehör innebär användning av styrenheten för vattentemperatur i utloppet istället för inloppet. CP Enkla rena driftskontakter Enheter med detta tillbehör har rena kontakter i eltavlans kopplingsplint från vilka kunden kan hämta en signal som indikerar när kompressorn är i drift. 13

16 CSP Börvärdeskompensation i förhållande till utetemperaturen. På enheter som är utrustade med detta tillbehör ställs enhetens börvärde in så att det går att variera mellan två värden (max. och min.) i förhållande till utetemperaturen. Kompensationsrampen och max. och min. börvärdena kan ändras av användaren. Om inget annat anges vid ordertillfället ställs enheten in för att utföra en positiv kompensationslogik enligt temperaturerna i följande diagram: Positiv kompensation Negativ kompensation SET POINT 2 17/12 C SET POINT 2 17/12 C Kylare SET POINT 1 12/7 C SET POINT 1 12/7 C 25 C 35 C External air temperature 25 C 35 C External air temperature SET POINT 2 40/45 C SET POINT 2 40/45 C Värmepump SET POINT 1 35/40 C 0 C 15 C External air temperature SET POINT 1 35/40 C 0 C 15 C External air temperature IA LIID NSS Automatbrytare (i stället för säkringar) Detta tillbehör innebär att automatbrytare installeras istället för säkringar för att skydda hjälpkretsarna. Samma tillbehör innebär dessutom att automatbrytare med inställningsbart överhettningsskydd används för att skydda kompressorerna. Begräsning av strömförbrukningen från den digitala ingången När detta tillbehör beställs förbereds en digital ingång i kopplingsplinten för att aktivera den forcerade kapacitetsregleringen av enheten vid en förinställd och fast nivå. Detta tillbehör är användbart när det är nödvändigt att tvångsstyrt begränsa enhetens effektförbrukning endast till speciella förhållanden. I vissa villkor (t.ex. under avfrostning, oljereturcykler eller procedurer för medurs rotation av kompressorer) kan styrenheten forcera enheten att fungera i total effekt under begränsade tidsperioder. Night Shift System Detta tillbehör används för enheten med hög verkningsgrad i version /LN med varvtalsregulator eller för enheten SLN. I tidsintervallet på dagen, som normalt är det med högst värmebelastning, har verkningsgraden prioritet. Aggregatet arbetar därför med en fläktregleringskurva som maximerar EER. I detta tidsintervall är enheten således ett ljuddämpat aggregat med hög verkningsgrad (motsvarar HE/LN) Under nattetid (eller i det tidsintervall som bestäms av kunden) övergår prioriteten till att begränsa maskinens bullernivå och närmed justerar styrenheten kondensorfläktarnas reglering för att minska luftflödet och därmed ljudnivån. I detta tidsintervall är enheten ett extremt ljuddämpat aggregat (motsvarar SLN). Om en extra kyleffekt krävs hanterar styrenheten eventuellt detta genom att accelerera fläktarna eller genom att bibehålla kondensen inom korrekta driftsgränser. Tidsintervallen kan ställas in från styrenheten utifrån installationsbehoven. När enheten arbetar i värmepumpsläget forcerar enhetens styrenhet fläktarna till max. hastighet även nattetid för att maximera COP och uppnå bredast möjliga driftsgränser. 14

17 RE1P RE2P Styrrelä för 1 extern pump Detta tillbehör kan beställas för enheter utan pumpar och medger styrning av en extern pump till aggregatet. Styrrelä för 2 externa pumpar Detta tillbehör kan beställas för enheter utan pumpar och medger styrning av två externa pumpar till aggregatet med en drifts-/standby-logik som utför en växling enligt driftstimmarna. RIF Faskorrigering cosφ 0,95 Tillbehöret innebär att en elpanel medföljer med kondensatorer för faskorrigering som gör att enhetens cosφ blir över eller lika med 0,95. Kondensatorerna ska anslutas (åligger kunden) till enhetens elpanel i den därtill avsedda kopplingsplinten. Användningen av detta tillbehör minskar förbrukningen av reaktiv effekt och minskar dessutom max. strömförbrukning. RMMT Relä för maximi- och minimispänning Detta tillbehör övervakar konstant spänningsvärdet och fassekvensen för enhetens strömförsörjning. Om matningsspänningen inte ligger inom de inställda parametrarna eller om faserna har kastats om alstras ett larm som stoppar aggregatet för att förhindra skador på aggregatets huvuddelar SETD SETV Dubbelt börvärde från den digitala ingången Tillbehöret gör att två olika driftsbörvärden kan förinställas och styra växlingen mellan dem med hjälp av en digital signal. Börvärdestemperaturerna ska specificeras vid ordertillfället. För en optimering av enheten, se det lägsta börvärdet i kylarläget och det högsta i värmepumpläget. Om inga andra indikationer ges vid beställningen kommer styrenheten att fabriksinställas med följande temperaturer: i kylarläge börvärde 1 till 7 C och börvärde 2 till 12 C i värmepumpläget (endast för HP-enhet) börvärde 1 till 45 C och börvärde 2 till 40 C Om skillnaden mellan börvärde 1 och börvärde 2 är större än 5 K är det obligatoriskt att beställa tillbehöret "Elektronisk termostatventil". Variabelt börvärde med fjärrsignal Tillbehöret gör att börvärdet kan varieras kontinuerligt mellan två förinställda värden i förhållande till en extern signal som kan vara av typen 0-1 V, 0-10 V eller 4-20 ma. Börvärdets temperatur och typen av signal som ska användas för regleringen måste specificeras vid beställningen. För en optimering av enheten, se det lägsta börvärdet i kylarläget och det högsta i värmepumpläget. Om inga andra indikationer ges vid beställningen kommer styrenheten att fabriksinställas med analog ingång av typ 0-10V med följande temperaturer: i kylarläget, motsvarar 0V börvärdet 7 C och 10V motsvarar börvärdet 12 C i värmepumpläget (endast för HP-enhet) motsvarar 0V börvärdet 45 C och 10V motsvarar börvärdet 40 C Om skillnaden mellan min. börvärde och max. börvärde är större än 5 K är det obligatoriskt att beställa tillbehöret "Elektronisk termostatventil". 15

18 SOFT Elektronisk soft-starter Scrollkompressorerna har en start av typ DOL (Direct On Line) och därmed är den maximala startströmmen I MIC lika med 4/5 gånger märkströmmen I nom. Om enheten utrustas med tillbehöret elektronisk soft-starter utförs starten av varje kompressor med en accelerationsramp som gör att det faktiska startströmvärdet för den enskilda kompressorn kan sänkas. I [A] I [A] I MIC I MIC I nom rpm Strömningsförloppet utan tillbehör Elektronisk soft-starter I nom rpm Strömningsförloppet med tillbehör Elektronisk soft-starter SQE TERM Om enheten är utrustad med tillbehöret Faskorrigering cosφ 0,95, kopplas den elektromekaniskt endast efter mjukstartarens accelerationsramp. Värmepanel för elpanel Det placeras värmeelement inuti elpanelen som förhindrar att det bildas is eller kondens inuti. Fjärranvändarterminal Detta tillbehör kan användas för att ersätta den terminal som normalt är placerad på aggregatet och placeras på ett stöd på avstånd. Detta tillbehör är speciellt användbart när enheten är placerad på en svåråtkomlig plats. Tillbehöret medföljer och ska installeras (åligger kunden) på ett avstånd av max. 120 m från enheten. Det rekommenderas att använda en kabel av typ "TECO O.R. FE 2x2xAWG24 SN/ST/PUR". Till detta tillbehör finns en direkt seriell port. 16

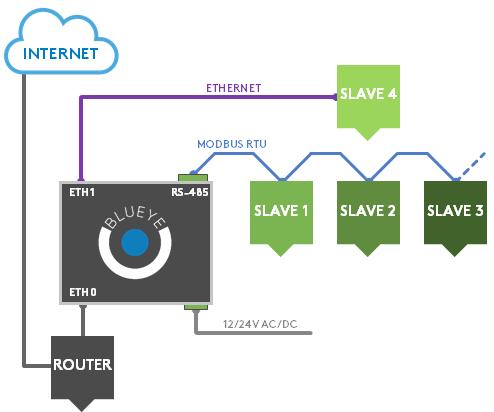

19 Nätverkstillbehör BEET Blueye via Ethernet Detta tillbehör inkluderar ingen sorts Blueye Service. Detta ska köpas separat beroende på antalet enheter/anordningar som ska anslutas och antalet variabler som ska övervakas. Blueye är en övervakningsplattform för fjärrövervakning av en eller flera enheter i en och samma anläggning som sinsemellan är anslutna via ett nät med Modbus-protokoll. För varje ansluten anordning fastställs de kritiska variablerna som ska övervakas över tid. Dessa samplas och lagras i molnet så att de alltid är åtkomliga genom en webbportal eller mobilapp (finns för Android och ios). För internetanslutningen går det bra att använda: en LAN-anslutning (Ethernet) som finns i anläggningen en mobilanslutning av typ 3G eller senare. SIM-kortet för data ingår ej. Undertecknandet av något avtal Blueye Service inkluderar: visning av historiken för övervakade variabler i form av både numeriska värden och diagram nedladdning av variabelhistoriken i CSV-format skapande av automatiska rapporter inställning av meddelanden (via app eller e-post) med olika inställda trösklar för de enskilda variablerna fjärrstyrd ON/OFF av enheten fjärrstyrd ändring av börvärde fjärrstyrt val av SOMMAR/VINTER (endast för reversibla enheter) Det går att underteckna två typer av avtal. Blueye Service Basic gör det möjligt att: övervaka max. 20 variabler totalt, fördelade över max. 5 enheter/kringutrustningar ställa in ett min. samplingsintervall på 60 sekunder. Blueye Service Advanced gör det möjligt att: övervaka max. 200 variabler totalt, fördelade över max. 10 enheter/kringutrustningar ställa in ett min. samplingsintervall på 5 sekunder. Båda avtalstyperna kan kombineras med tillvalet VPN. Till skillnad från standardanslutningen skapar detta tillval en säker anslutning (tunneling) mellan användaren och den fjärranslutna enheten genom portalen Blueye. Denna anslutningstyp medger oinskränkt fjärrstyrning och gör det således möjligt att också uppdatera mjukvaran (endast för enheter som är utrustade med programmerbar styrenhet). Se den specifika dokumentationen om Blueye för ytterligare detaljer. 17

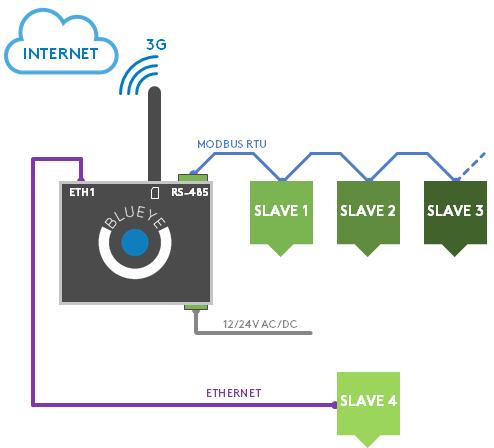

20 BERS Blueye via RS485 Detta tillbehör innebär att aggregatet utrustas med Blueye Device, d.v.s. komponenten för anslutning till molntjänsten för lagring av enhetens driftsdata. Blueye Device är redan installerad och kabelansluten i enheten. Det kan anslutas upp till 10 enheter/kringutrustningar till en och samma Blueye Device (beroende på undertecknat avtal Blueye Service), vilka är anslutna via ett RS485-nät med Modbus RTU-protokoll eller ett Ethernet-nät med Modbus-protokoll. Vid användning av ett Ethernet-nät måste enheten också vara utrustad med en nätbrytare (tillbehör som säljs separat) med ett passande antal portar. FMx Funktion Multilogic Funktionen Multilogic gör att du kan hantera upp till 32 enheter med avancerad Bluethink-kontroll och hydrauliskt parallellt anslutna till varandra. Beroende på informationen som detekteras av temperatursonden som sitter på anläggningens samlarrör för matning och retur, skapar huvudenheten en effektförfrågan som sprids mellan enheterna som ansluts i Multilogic-nätet enligt inställningsbara prioritära logiker och för optimering. Om ingen kommunikation mellan enheterna finns eller om huvudenheten är offline, kan underenheterna fortsätta att arbeta enligt de inställda parametrarna för termoreglering. Anslutna enheter kan skilja sig från varandra, både ifråga om effekt och utförande, på villkor att de uppfyller följande regler: om en kylare och värmepumpar finns i nätet Multilogic kommer huvudenheten obligatoriskt att vara en av HP-enheterna om en free-cooling-enhet finns eller inte finns i nätet Multilogic kommer huvudenheten att obligatoriskt vara en av free-cooling-enheterna. Multilogic-funktionen som kan beställas med enheten kan vara: FM0: Funktion Multilogic för enhet Slave FM2: Funktion Multilogic för enhet Master för styrning av upp till två enheter Slave FM6: Funktion Multilogic för enhet Master för styrning av upp till sex enheter Slave Om mer än 6 underenheter (upp till 31) måste anslutas kan du begära en offert från vår försäljningsavdelning. 18

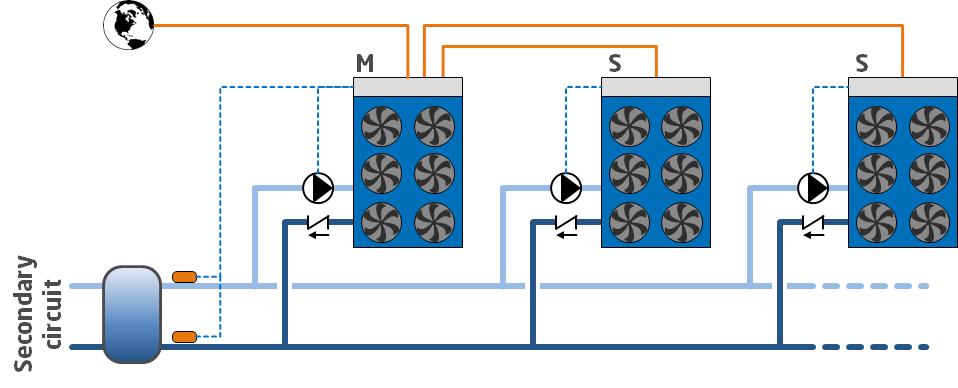

21 GLO PBA SERI SMAR För underenheterna förutser tillbehöret: programmeringen av enheten som en underenhet i ett maskinsystem i Multilogic-nätet För huvudenheterna förutser tillbehöret: programmeringen av enheten som en huvudenhet i ett maskinsystem i Multilogic-nätet inmatningen av nödvändiga parametrar för anslutningen med de enstaka underenheterna installationen av en brytare i elpanelen för att ansluta enheterna i ett LAN-nät. tillhandahållandet av 2 temperatursonder som ska placeras på samlarröret för matning och retur av systemet (medföljer, installation och inkoppling ska utföras av kunden) Anslutningen mellan huvud- och underenheter gör med en CAT-kabel. 5E/UTP (förutses av kunden) med RJ45-kontakter. Maximal kabellängd 100m. För ytterligare detaljer, se styrenhetens handbok. Gateway Modbus Lonworks Tillbehöret innebär installation av en gateway RS485/Lon inuti elpanelen. Som standard innebär programmeringen en skrivskyddad åtkomst till enhetens styrenhet. Aktiveringen av åtkomsten med/utan läs-/skrivskydd beställs vid ordertillfället. BACnet-protokoll på IP (Ethernet) Styrenheten ställs in för en användning i skrivskyddat läge och skrivläge för BACnet-uttaget på IP-protokollet. Som standard innebär programmeringen en skrivskyddad åtkomst till enhetens styrenhet. Aktiveringen av åtkomsten med/utan läs-/skrivskydd beställs vid ordertillfället. Serieanslutning RS485 med Modbus-protokoll Serieanslutning RS485 med Modbus-protokoll Smartlink Tack vare detta tillbehör är det möjligt att ansluta styrenheten för enheten till styrenheten för luftbehandlingsenheten Swegon GOLD med en vanlig seriell kabel. På detta sätt är det möjligt att slå ihop deras driftslogiker till en enda logik som driver systemet med maximal effektivitet. Det seriella gränssnittet RS485 ingår redan och används för anslutningen till Swegon-enheten. Tillvalet är inkompatibelt med: dubbelt börvärde variabelt börvärde med fjärrsignal val av Sommar/Vinter från den digitala ingången börvärdeskompensation i förhållande till uteluften multilogic Samtliga kommunikationsprotokoll SW4P Nätbrytare med 4 portar Tillbehöret innebär att en professionell nätbrytare med 4 portar installeras i DIN-skenan.Begär Blueye genom Ethernet. SW8P Nätbrytare med 8 portar Tillbehöret innebär att en professionell nätbrytare med 8 portar installeras i DIN-skenan. Begär Blueye genom Ethernet 19

22 Olika tillbehör AG ALPR ANTC FW GABB Vibrationsskydd av gummityp De minskar vibrationerna som överförs från enheten till dess stödyta. Tillbehör levereras separat. Batteri av lackerad aluminium Detta tillbehör innebär användning av batterier med flänspaket med kopparrör och flänsar av lackerad aluminium med en rostskyddsbehandling. Batteri behandlat med rostskyddsfärg Behandlingen används endast för batterier med flänspaket med kopparrör och aluminiumflänsar. Behandlingen består i passivisering av aluminiumet och försegling med polyuretanbas. Lackeringen utförs i två skikt. Det första är ett primerskikt för passivisering av aluminiumet och det andra ett ytskikt för försegling med polyuretanbas. Produkten har en hög motståndskraft mot rostangrepp och samtliga miljöförhållanden. Välj mellan att behandla eller avstå från att behandla värmeväxlaren utifrån enhetens installationsmiljö och genom att göra en översyn av utsatta metallytor på de strukturer och maskiner som redan finns i miljön. En jämförande översyn är i nuläget det mest tillförlitliga sättet att utföra valet utan att behöva utföra preliminära test eller mätningar med mätinstrument. Angivna referensmiljöer är följande: kustmiljö industrimiljö stadsmiljö med stor befolkningstäthet lantmiljö När det förekommer olika förhållanden samtidigt, även om det bara rör sig om korta stunder, ska du välja att behandla värmeväxlaren för de svåraste miljöförhållandena och inte välja ett mellanting mellan den sämsta och mest gynnsamma situationen. Var speciellt noggrann i ditt val i de fall en inte särskilt aggressiv miljö kan förvandlas till en sådan p.g.a. en lokal och/eller tillfällig orsak, t.ex. p.g.a. rökutsläpp från en värmeanläggning eller ett industrikök eller en fläkt för bortledning av lösningsmedel från en småskalig hantverksverksamhet. Rostskyddsbehandling av värmeväxlaren rekommenderas när minst en av följande punkter uppfylls: Det finns rostangrepp på utsatta metallytor i installationsområdet. Avståndet till kusten är mindre än 20 km. Den vanligaste vindriktningen är från havet och i riktning mot enheten. Miljön är en industrimiljö med anmärkningsvärd koncentration av föroreningar. Miljön är en stadsmiljö med hög befolkningstäthet. Miljön är en lantmiljö med organiska utsläpp och utflöden. På kylarenheter omfattar detta tillbehör även tillbehöret Koppar-/aluminiumbatteri. Vattenfilter För att skydda vattenkretsens delar (i synnerhet värmeväxlare) finns Y-filter som stoppar och dekanterar de partiklar som normalt finns i vattenflödet och som annars hade fastnat på kretsens ömtåligaste delar och försämrat värmeväxlingsförmågan. Installationen av vattenfiltret är obligatorisk även när detta inte medföljer som tillbehör. Tillbehör levereras separat. Emballage i trähäck Enheten skyddas av en måttanpassad träbur. Tillbehöret erfordras vid transport i container. 20

23 MCHE Mantlat mikrokanalbatteri De mantlade mikrokanalbatterierna genomgår en behandling som innebär att hela värmeväxlaren sänks ned i en emulsion av organiska hartser, lösningsmedel, joniska stabilisatorer och avjoniserat vatten. Alltihop exponeras för ett lämpligt elektriskt fält som gör att det bildas ett kompakt och jämnt lager på värmeväxlaren. Detta lager skyddar aluminiumet mot rostangrepp utan att äventyra dess termofysiska egenskaper. Välj mellan att behandla eller avstå från att behandla värmeväxlaren utifrån enhetens installationsmiljö och genom att göra en översyn av utsatta metallytor på de strukturer och maskiner som redan finns i miljön. En jämförande översyn är i nuläget det mest tillförlitliga sättet att utföra valet utan att behöva utföra preliminära test eller mätningar med mätinstrument. Angivna referensmiljöer är följande: kustmiljö industrimiljö stadsmiljö med stor befolkningstäthet lantmiljö När det förekommer olika förhållanden samtidigt, även om det bara rör sig om korta stunder, ska du välja att behandla värmeväxlaren för de svåraste miljöförhållandena och inte välja ett mellanting mellan den sämsta och mest gynnsamma situationen. Var speciellt noggrann i ditt val i de fall en inte särskilt aggressiv miljö kan förvandlas till en sådan p.g.a. en lokal och/eller tillfällig orsak, t.ex. p.g.a. rökutsläpp från en värmeanläggning eller ett industrikök eller en fläkt för bortledning av lösningsmedel från en småskalig hantverksverksamhet. Rostskyddsbehandling av värmeväxlaren rekommenderas när minst en av följande punkter uppfylls: Det finns rostangrepp på utsatta metallytor i installationsområdet. Den vanligaste vindriktningen är från havet och i riktning mot enheten. Miljön är en industrimiljö med anmärkningsvärd koncentration av föroreningar. Miljön är en stadsmiljö med hög befolkningstäthet. Miljön är en lantmiljö med organiska utsläpp och utflöden. PREA RAAL RAV RETE SLIT Delvis monterat utförande Enheten levereras på ett sådant sätt att den enkelt kan demonteras på installationsplatsen om detta underlättar installationsarbetet. Enheten som beställs med detta tillval levereras på följande sätt: ihopskruvad istället för ihopnitad med tilltäppta och osvetsade rörledningar utan påfyllt köldmedium utan provkörning endast täckt av garantin om den återmonteras och startas av auktoriserad personal från fabriken Koppar-/aluminiumbatterier Detta tillbehör innebär användning av batterier med flänspaket med kopparrör och aluminiumflänsar istället för mikrokanalbatterier. Frostskyddsvärmeelement för kondensuppsamlingsbehållare Vid dräneringstråget kan den kombineras med en värmekabel som är limmad till botten för att förhindra isbildning av batteribasen eller i närheten av utsläppen. Motståndet styrs av en termostat och aktiveras enligt utomhustemperaturen. Skyddsnät för batteri med metallnät Skyddsnät för batteri med metallnät mot hagel Specialpall/-släde för leverans i container Enheten placeras på en släde som underlättar på- och avlastningen från containern. Tillbehöret erfordras vid transport i container. 21

24 VASC Kondensuppsamlingsbehållare Detta tillbehör kan kombineras med HP-enheterna för att samla det kondensat som bildas efter varje cykel för avfrostning av batteriet. Kärlet är i rostfritt stål och placeras under källvärmeväxlaren, på lämpligt avstånd. På motsatta sidor av behållaren finns det gängade 1-tums hylsor som gör det möjligt för kunden att ansluta ett rör till den för att kunna göra sig av med vattnet på ett sätt som inte orsakar person- eller sakskador. 22

25 TEKNISKA DATA ZETA REV ZETA REV Kylning Kyleffekt (1) kw 40,4 45,3 52,9 59,6 66,7 80,9 92,8 101,9 116,2 Total effektförbrukning (1) kw 13,9 16,7 20,2 20,7 24,4 26,5 31,1 36,1 41,6 EER (1) 2,91 2,71 2,62 2,88 2,73 3,06 2,98 2,82 2,79 Eurovent effektivitetsklass (1) B C D C C B B C C ESEER 4,15 4,11 4,07 4,19 4,09 4,20 4,25 4,12 4,03 ZETA REV /HP Kylning Kyleffekt (1) kw 39,8 44,7 52,3 58,6 65,8 80,1 90,3 98,0 113,9 Total effektförbrukning (1) kw 14,2 17,0 19,9 21,2 24,8 27,2 32,2 38,0 42,7 EER (1) 2,81 2,63 2,63 2,77 2,66 2,95 2,80 2,58 2,67 Eurovent effektivitetsklass (1) C D D C D B C D D ESEER 4,08 4,07 4,08 4,11 4,05 4,13 4,16 4,05 3,96 Uppvärmning Värmeeffekt (2) kw 42,1 47,1 55,4 63,2 70,1 83,7 94,7 104,2 121,7 Total effektförbrukning (2) kw 13,6 15,7 18,1 20,0 22,0 26,3 29,8 33,4 39,2 COP (2) 3,08 3,00 3,06 3,16 3,18 3,19 3,18 3,12 3,10 Eurovent effektivitetsklass (2) B C B B B B B B B Kompressorer Kompressorer/kretsar n /n 2/1 2/1 2/1 2/1 2/1 2/1 2/1 2/1 2/1 Min. kapacitetssteg (7) % 50% 50% 50% 50% 50% 50% 43% 50% 44% Kylmedium laddning CH (MCHX) (3) kg 4,0 4,2 4,4 5,5 5,7 8,9 9,2 9,2 9,6 Kylmedium laddning HP (3) kg 11,4 11,7 12,5 17,5 17,6 23,5 26,3 26,3 26,5 Fläktar Mängd n Totalt luftflöde för CH (MCHX) m³/h Totalt luftflöde för HP m³/h Värmeväxlare användarsida Mängd n Vattenflöde CH (1) m³/h 7,0 7,8 9,2 10,3 11,5 14,0 16,0 17,6 20,1 Tryckfall CH (1) kpa 37,6 32,6 32,6 42,3 21,8 32,9 28,3 33,7 34,1 Vattenflöde HP (1) m³/h 6,9 7,7 9,0 10,1 11,4 13,8 15,6 16,9 19,7 Tryckfall HP (1) kpa 35,5 30,9 32,4 39,7 20,6 30,7 26,0 30,3 31,8 Ljudnivåer Ljudeffektnivå vid nedkylning (4) db(a) Ljudeffektnivå vid uppvärmning (5) db(a) Ljudtrycksnivå vid nedkylning (6) db(a) Ljudeffektnivå vers. LN vid nedkylning (4) db(a) Ljudeffektnivå vers. LN vid uppvärmning (5) db(a) Ljudtrycksnivå vers. LN vid nedkylning (6) db(a) Dimensioner och vikter basenhet** Längd mm Djup mm Höjd mm Arbetsvikt med kg CH: kylarenhet; HP: värmepumpenhet; MCHX: enhet med mikrokanalbatterier (1) Utetemperatur 35 C, inlopp/utloppsvattentemperatur hos användarbyte 12/7 C. Värden enligt EN standarden. (2) Utetemperatur 7 C DB, 6 C WB, inlopp/utloppsvattentemperatur hos användarbyte 40/45 C. Värden enligt EN standarden. (3) Teoretiska värden refererade till basenheten. Mängden gas som faktiskt laddas i enheten kan skilja sig åt. (4) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 35 C och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan 12-7 C. Bindande värden. Värden erhållna från mätningar gjorda enligt ISO 3744 standard och enligt Eurovents certifieringsprogram I förekommande fall. (5) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 7 C (6 C wb) och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan C. Värden erhållna från mätningar gjorda enligt ISO 3744 standard. (6) Värden erhållna från ljudtrycksnivån (i känt tillstånd 4), som hänvisar till ett avstånd på 10m från enheten i fritt fält med direktivitetsfaktor Q=2. Icke bindande värden. (7) Vägledande värde. Enhetens lägsta uppnådda kapacitet beror på driftsförhållandena. Det visade värdet lämpar sig eventuellt inte för beräkning av min. vattenvolym. Se avsnitt ˮMinimal vattenmängd i anläggningen för detta ändamål. ** Basenhet CH exklusive tillbehör 23

26 ZETA REV ZETA REV Kylning Kyleffekt (1) kw 125,1 136,8 146,2 159,1 153,4 189,3 207,7 233,3 Total effektförbrukning (1) kw 47,9 53,0 61,8 47,4 58,1 62,2 72,0 82,9 EER (1) 2,61 2,89 2,76 2,58 2,64 3,04 2,88 2,81 Eurovent effektivitetsklass (1) D C C D D B C C ESEER 3,86 4,21 4,03 3,92 4,11 4,28 4,22 4,18 ZETA REV /HP Kylning Kyleffekt (1) kw 122,7 132,3 141,5 153,1 148,1 182,5 198,8 224,1 Total effektförbrukning (1) kw 49,0 55,1 64,5 49,3 60,3 65,1 76,0 86,7 EER (1) 2,51 2,69 2,57 2,37 2,45 2,81 2,62 2,58 Eurovent effektivitetsklass (1) D D D E E C D D ESEER 3,79 4,15 3,92 3,80 4,05 3,95 3,83 3,84 Uppvärmning Värmeeffekt (2) kw 132,8 143,3 153,2 168,4 162,3 194,3 211,9 237,8 Total effektförbrukning (2) kw 43,4 49,0 54,7 45,0 52,1 61,0 68,2 78,1 COP (2) 3,06 3,18 3,13 3,08 3,12 3,18 3,11 3,04 Eurovent effektivitetsklass (2) B B B B B B B B Kompressorer Kompressorer/kretsar n /n 2/1 2/1 2/1 4/2 4/2 4/2 4/2 4/2 Min. kapacitetssteg (7) % 50% 45% 50% 25% 25% 21% 25% 22% Kylmedium laddning CH (MCHX) (3) kg 9,6 15,7 15,7 15,9 15,9 24,6 24,6 25,4 Kylmedium laddning HP (3) kg 26,5 39,5 39,5 42,5 44,3 55,5 55,5 55,9 Fläktar Mängd n Totalt luftflöde för CH (MCHX) m³/h Totalt luftflöde för HP m³/h Värmeväxlare användarsida Mängd n Vattenflöde CH (1) m³/h 21,6 25,3 27,5 23,6 26,5 32,7 35,9 40,3 Tryckfall CH (1) kpa 39,2 34,9 40,9 22,8 28,2 29,3 34,9 34,3 Vattenflöde HP (1) m³/h 21,2 24,4 26,4 22,8 25,6 31,5 34,3 38,7 Tryckfall HP (1) kpa 36,5 31,7 36,7 20,7 25,5 26,5 31,1 30,9 Ljudnivåer Ljudeffektnivå vid nedkylning (4) db(a) Ljudeffektnivå vid uppvärmning (5) db(a) Ljudtrycksnivå vid nedkylning (6) db(a) Ljudeffektnivå vers. LN vid nedkylning (4) db(a) Ljudeffektnivå vers. LN vid uppvärmning (5) db(a) Ljudtrycksnivå vers. LN vid nedkylning (6) db(a) Dimensioner och vikter basenhet** Längd mm Djup mm Höjd mm Arbetsvikt med kg CH: kylarenhet; HP: värmepumpenhet; MCHX: enhet med mikrokanalbatterier (1) Utetemperatur 35 C, inlopp/utloppsvattentemperatur hos användarbyte 12/7 C. Värden enligt EN standarden. (2) Utetemperatur 7 C DB, 6 C WB, inlopp/utloppsvattentemperatur hos användarbyte 40/45 C. Värden enligt EN standarden. (3) Teoretiska värden refererade till basenheten. Mängden gas som faktiskt laddas i enheten kan skilja sig åt. (4) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 35 C och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan 12-7 C. Bindande värden. Värden erhållna från mätningar gjorda enligt ISO 3744 standard och enligt Eurovents certifieringsprogram I förekommande fall. (5) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 7 C (6 C wb) och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan C. Värden erhållna från mätningar gjorda enligt ISO 3744 standard. (6) Värden erhållna från ljudtrycksnivån (i känt tillstånd 4), som hänvisar till ett avstånd på 10m från enheten i fritt fält med direktivitetsfaktor Q=2. Icke bindande värden. (7) Vägledande värde. Enhetens lägsta uppnådda kapacitet beror på driftsförhållandena. Det visade värdet lämpar sig eventuellt inte för beräkning av min. vattenvolym. Se avsnitt ˮMinimal vattenmängd i anläggningen för detta ändamål. ** Basenhet CH exklusive tillbehör 24

27 ZETA REV HE ZETA REV HE Kylning Kyleffekt (1) kw 42,4 49,2 58,2 63,3 72,2 87,2 100,7 Total effektförbrukning (1) kw 13,1 15,4 18,7 19,4 22,6 27,5 32,1 EER (1) 3,25 3,20 3,11 3,26 3,19 3,17 3,13 Eurovent effektivitetsklass (1) A A A A A A A ESEER 4,39 4,35 4,37 4,48 4,36 4,26 4,30 ZETA REV HE /HP Kylning Kyleffekt (1) kw 42,5 50,6 57,8 62,5 71,2 86,1 100,3 Total effektförbrukning (1) kw 13,7 16,3 18,6 19,6 22,8 27,6 32,3 EER (1) 3,10 3,10 3,10 3,18 3,12 3,11 3,10 Eurovent effektivitetsklass (1) A A A A A A A ESEER 4,29 4,30 4,37 4,42 4,32 4,22 4,29 Uppvärmning Värmeeffekt (2) kw 44,1 51,2 59,2 67,1 74,8 91,4 102,6 Total effektförbrukning (2) kw 13,3 15,3 17,7 20,0 22,3 27,5 31,0 COP (2) 3,31 3,35 3,35 3,35 3,35 3,32 3,31 Eurovent effektivitetsklass (2) A A A A A A A Kompressorer Kompressorer/kretsar n /n 2/1 2/1 2/1 2/1 2/1 2/1 2/1 Min. kapacitetssteg (7) % 50% 50% 50% 50% 50% 50% 43% Kylmedium laddning CH (MCHX) (3) kg 5,9 6,2 6,2 9,8 9,8 9,8 10,2 Kylmedium laddning HP (3) kg 12,5 12,8 17,2 27,6 27,6 27,6 27,8 Fläktar Mängd n Totalt luftflöde för CH (MCHX) m³/h Totalt luftflöde för HP m³/h Värmeväxlare användarsida Mängd n Vattenflöde CH (1) m³/h 7,3 8,5 10,1 10,9 12,5 15,1 17,4 Tryckfall CH (1) kpa 25,0 22,6 28,2 27,1 32,9 44,4 40,9 Vattenflöde HP (1) m³/h 7,3 8,7 10,0 10,8 12,3 14,9 17,3 Tryckfall HP (1) kpa 22,7 20,5 27,6 25,9 31,4 42,8 39,3 Ljudnivåer Ljudeffektnivå vid nedkylning (4) db(a) Ljudeffektnivå vid uppvärmning (5) db(a) Ljudtrycksnivå vid nedkylning (6) db(a) Ljudeffektnivå vers. LN vid nedkylning (4) db(a) Ljudeffektnivå vers. LN vid uppvärmning (5) db(a) Ljudtrycksnivå vers. LN vid nedkylning (6) db(a) Dimensioner och vikter basenhet** Längd mm Djup mm Höjd mm Arbetsvikt med kg CH: kylarenhet; HP: värmepumpenhet; MCHX: enhet med mikrokanalbatterier (1) Utetemperatur 35 C, inlopp/utloppsvattentemperatur hos användarbyte 12/7 C. Värden enligt EN standarden. (2) Utetemperatur 7 C DB, 6 C WB, inlopp/utloppsvattentemperatur hos användarbyte 40/45 C. Värden enligt EN standarden. (3) Teoretiska värden refererade till basenheten. Mängden gas som faktiskt laddas i enheten kan skilja sig åt. (4) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 35 C och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan 12-7 C. Bindande värden. Värden erhållna från mätningar gjorda enligt ISO 3744 standard och enligt Eurovents certifieringsprogram I förekommande fall. (5) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 7 C (6 C wb) och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan C. Värden erhållna från mätningar gjorda enligt ISO 3744 standard. (6) Värden erhållna från ljudtrycksnivån (i känt tillstånd 4), som hänvisar till ett avstånd på 10m från enheten i fritt fält med direktivitetsfaktor Q=2. Icke bindande värden. (7) Vägledande värde. Enhetens lägsta uppnådda kapacitet beror på driftsförhållandena. Det visade värdet lämpar sig eventuellt inte för beräkning av min. vattenvolym. Se avsnitt ˮMinimal vattenmängd i anläggningen för detta ändamål. ** Basenhet CH exklusive tillbehör 25

28 ZETA REV HE ZETA REV HE Kylning Kyleffekt (1) kw 110,9 127,7 139,0 144,5 158,7 179,5 171,2 Total effektförbrukning (1) kw 35,2 40,8 43,3 50,2 57,4 45,5 54,5 EER (1) 3,15 3,13 3,21 3,18 3,16 3,13 3,14 Eurovent effektivitetsklass (1) A A A A A A A ESEER 4,22 4,23 4,27 4,30 4,26 4,24 4,26 ZETA REV HE /HP Kylning Kyleffekt (1) kw 111,2 128,5 139,6 145,0 160,3 183,0 172,9 Total effektförbrukning (1) kw 35,8 41,5 44,3 51,4 59,0 46,6 55,7 EER (1) 3,11 3,10 3,15 3,11 3,12 3,10 3,10 Eurovent effektivitetsklass (1) A A A A A A A ESEER 4,21 4,22 4,23 4,28 4,24 4,22 4,25 Uppvärmning Värmeeffekt (2) kw 114,9 129,7 147,7 154,3 166,5 185,0 177,8 Total effektförbrukning (2) kw 34,6 38,7 44,4 50,0 55,4 46,1 53,1 COP (2) 3,32 3,35 3,32 3,35 3,33 3,34 3,35 Eurovent effektivitetsklass (2) A A A A A A A Kompressorer Kompressorer/kretsar n /n 2/1 2/1 2/1 4/2 2/1 2/1 4/2 Min. kapacitetssteg (7) % 50% 44% 50% 45% 50% 25% 25% Kylmedium laddning CH (MCHX) (3) kg 15,2 15,8 24,0 24,0 25,2 24,6 24,6 Kylmedium laddning HP (3) kg 40,9 41,2 54,8 54,8 55,4 56,6 56,6 Fläktar Mängd n Totalt luftflöde för CH (MCHX) m³/h Totalt luftflöde för HP m³/h Värmeväxlare användarsida Mängd n Vattenflöde CH (1) m³/h 19,2 22,1 24,0 27,4 31,0 25,0 29,6 Tryckfall CH (1) kpa 51,7 48,2 41,5 50,1 46,8 34,1 42,8 Vattenflöde HP (1) m³/h 19,2 22,2 24,1 27,7 31,6 25,0 29,9 Tryckfall HP (1) kpa 49,0 45,6 39,1 47,0 43,4 31,9 40,1 Ljudnivåer Ljudeffektnivå vid nedkylning (4) db(a) Ljudeffektnivå vid uppvärmning (5) db(a) Ljudtrycksnivå vid nedkylning (6) db(a) Ljudeffektnivå vers. LN vid nedkylning (4) db(a) Ljudeffektnivå vers. LN vid uppvärmning (5) db(a) Ljudtrycksnivå vers. LN vid nedkylning (6) db(a) Dimensioner och vikter basenhet** Längd mm Djup mm Höjd mm Arbetsvikt med kg CH: kylarenhet; HP: värmepumpenhet; MCHX: enhet med mikrokanalbatterier (1) Utetemperatur 35 C, inlopp/utloppsvattentemperatur hos användarbyte 12/7 C. Värden enligt EN standarden. (2) Utetemperatur 7 C DB, 6 C WB, inlopp/utloppsvattentemperatur hos användarbyte 40/45 C. Värden enligt EN standarden. (3) Teoretiska värden refererade till basenheten. Mängden gas som faktiskt laddas i enheten kan skilja sig åt. (4) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 35 C och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan 12-7 C. Bindande värden. Värden erhållna från mätningar gjorda enligt ISO 3744 standard och enligt Eurovents certifieringsprogram I förekommande fall. (5) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 7 C (6 C wb) och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan C. Värden erhållna från mätningar gjorda enligt ISO 3744 standard. (6) Värden erhållna från ljudtrycksnivån (i känt tillstånd 4), som hänvisar till ett avstånd på 10m från enheten i fritt fält med direktivitetsfaktor Q=2. Icke bindande värden. (7) Vägledande värde. Enhetens lägsta uppnådda kapacitet beror på driftsförhållandena. Det visade värdet lämpar sig eventuellt inte för beräkning av min. vattenvolym. Se avsnitt ˮMinimal vattenmängd i anläggningen för detta ändamål. ** Basenhet CH exklusive tillbehör 26

29 ZETA REV SLN ZETA REV SLN Kylning Kyleffekt (1) kw 39,2 44,2 50,0 60,0 68,0 81,3 91,8 Total effektförbrukning (1) kw 13,8 16,6 19,8 20,2 23,6 27,3 32,1 EER (1) 2,77 2,58 2,44 2,90 2,81 2,92 2,79 Eurovent effektivitetsklass (1) C D E B C B C ESEER 4,05 4,05 3,96 4,21 4,14 4,14 4,19 ZETA REV SLN /HP Kylning Kyleffekt (1) kw 42,5 50,6 57,8 62,5 71,2 86,1 100,3 Total effektförbrukning (1) kw 14,2 17,2 20,5 20,7 24,2 27,8 32,9 EER (1) 3,10 3,10 3,10 3,18 3,12 3,11 3,10 Eurovent effektivitetsklass (1) A A A A A A A ESEER 4,29 4,30 4,37 4,42 4,32 4,22 4,29 Uppvärmning Värmeeffekt (2) kw 44,1 51,2 59,2 67,1 74,8 91,4 102,6 Total effektförbrukning (2) kw 13,3 15,3 17, ,3 27,5 31 COP (2) 3,31 3,35 3,35 3,35 3,35 3,32 3,31 Eurovent effektivitetsklass (2) A A A A A A A Kompressorer Kompressorer/kretsar n /n 2/1 2/1 2/1 2/1 2/1 2/1 2/1 Min. kapacitetssteg (7) % 50% 50% 50% 50% 50% 50% 43% Kylmedium laddning CH (MCHX) (3) kg 5,9 6,2 6,2 9,8 9,8 9,8 10,2 Kylmedium laddning HP (3) kg 12,5 12,8 17,2 27,6 27,6 27,6 27,8 Fläktar Mängd n Totalt luftflöde för CH (MCHX) m³/h Totalt luftflöde för HP m³/h Värmeväxlare användarsida Mängd n Vattenflöde CH (1) m³/h 7,3 8,5 10,1 10,9 12,5 15,1 17,4 Tryckfall CH (1) kpa 25,0 22,6 28,2 27,1 32,9 44,4 40,9 Vattenflöde HP (1) m³/h 7,3 8,7 10,0 10,8 12,3 14,9 17,3 Tryckfall HP (1) kpa 22,7 20,5 27,6 25,9 31,4 42,8 39,3 Ljudnivåer Ljudeffektnivå vid nedkylning (4) db(a) Ljudeffektnivå vid uppvärmning (5) db(a) Ljudtrycksnivå vid nedkylning (6) db(a) Dimensioner och vikter basenhet** Längd mm Djup mm Höjd mm Arbetsvikt med kg CH: kylarenhet; HP: värmepumpenhet; MCHX: enhet med mikrokanalbatterier (1) Utetemperatur 35 C, inlopp/utloppsvattentemperatur hos användarbyte 12/7 C. Värden enligt EN standarden. (2) Utetemperatur 7 C DB, 6 C WB, inlopp/utloppsvattentemperatur hos användarbyte 40/45 C. Värden enligt EN standarden. (3) Teoretiska värden refererade till basenheten. Mängden gas som faktiskt laddas i enheten kan skilja sig åt. (4) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 35 C och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan 12-7 C. Bindande värden. Värden erhållna från mätningar gjorda enligt ISO 3744 standard och enligt Eurovents certifieringsprogram I förekommande fall. (5) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 7 C (6 C wb) och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan C. Värden erhållna från mätningar gjorda enligt ISO 3744 standard. (6) Värden erhållna från ljudtrycksnivån (i känt tillstånd 4), som hänvisar till ett avstånd på 10m från enheten i fritt fält med direktivitetsfaktor Q=2. Icke bindande värden. (7) Vägledande värde. Enhetens lägsta uppnådda kapacitet beror på driftsförhållandena. Det visade värdet lämpar sig eventuellt inte för beräkning av min. vattenvolym. Se avsnitt ˮMinimal vattenmängd i anläggningen för detta ändamål. ** Basenhet CH exklusive tillbehör 27

30 ZETA REV SLN ZETA REV SLN Kylning Kyleffekt (1) kw 102,2 112,2 131,9 137,3 148,0 163,1 157,1 Total effektförbrukning (1) kw 36,2 42,3 44,3 51,7 59,9 47,1 57,0 EER (1) 2,75 2,58 2,92 2,88 2,80 2,66 2,72 Eurovent effektivitetsklass (1) C D B C C D C ESEER 4,10 3,90 4,07 4,21 4,05 3,97 4,13 ZETA REV SLN /HP Kylning Kyleffekt (1) kw 111,2 128,5 139,6 145,0 160,3 183,0 172,9 Total effektförbrukning (1) kw 37,1 43,5 45,2 52,9 61,3 47,7 57,8 EER (1) 3,11 3,10 3,15 3,11 3,12 3,10 3,10 Eurovent effektivitetsklass (1) A A A A A A A ESEER 4,21 4,22 4,23 4,28 4,24 4,22 4,25 Uppvärmning Värmeeffekt (2) kw 114,9 129,7 147,7 154,3 166,5 185,0 177,8 Total effektförbrukning (2) kw 34,6 38,7 44, ,4 46,1 53,1 COP (2) 3,32 3,35 3,32 3,35 3,33 3,34 3,35 Eurovent effektivitetsklass (2) A A A A A A A Kompressorer Kompressorer/kretsar n /n 2/1 2/1 2/1 4/2 2/1 2/1 4/2 Min. kapacitetssteg (7) % 50% 44% 50% 45% 50% 25% 25% Kylmedium laddning CH (MCHX) (3) kg 15,2 15,8 24,0 24,0 25,2 24,6 24,6 Kylmedium laddning HP (3) kg 40,9 41,2 54,8 54,8 55,4 56,6 56,6 Fläktar Mängd n Totalt luftflöde för CH (MCHX) m³/h Totalt luftflöde för HP m³/h Värmeväxlare användarsida Mängd n Vattenflöde CH (1) m³/h 19,2 22,1 24,0 27,4 31,0 25,0 29,6 Tryckfall CH (1) kpa 51,7 48,2 41,5 50,1 46,8 34,1 42,8 Vattenflöde HP (1) m³/h 19,2 22,2 24,1 27,7 31,6 25,0 29,9 Tryckfall HP (1) kpa 49,0 45,6 39,1 47,0 43,4 31,9 40,1 Ljudnivåer Ljudeffektnivå vid nedkylning (4) db(a) Ljudeffektnivå vid uppvärmning (5) db(a) Ljudtrycksnivå vid nedkylning (6) db(a) Dimensioner och vikter basenhet** Längd mm Djup mm Höjd mm Arbetsvikt med kg CH: kylarenhet; HP: värmepumpenhet; MCHX: enhet med mikrokanalbatterier (1) Utetemperatur 35 C, inlopp/utloppsvattentemperatur hos användarbyte 12/7 C. Värden enligt EN standarden. (2) Utetemperatur 7 C DB, 6 C WB, inlopp/utloppsvattentemperatur hos användarbyte 40/45 C. Värden enligt EN standarden. (3) Teoretiska värden refererade till basenheten. Mängden gas som faktiskt laddas i enheten kan skilja sig åt. (4) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 35 C och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan 12-7 C. Bindande värden. Värden erhållna från mätningar gjorda enligt ISO 3744 standard och enligt Eurovents certifieringsprogram I förekommande fall. (5) Enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 7 C (6 C wb) och vattentemperatur i inlopp-utlopp för värmeväxlaren på användarsidan C. Värden erhållna från mätningar gjorda enligt ISO 3744 standard. (6) Värden erhållna från ljudtrycksnivån (i känt tillstånd 4), som hänvisar till ett avstånd på 10m från enheten i fritt fält med direktivitetsfaktor Q=2. Icke bindande värden. (7) Vägledande värde. Enhetens lägsta uppnådda kapacitet beror på driftsförhållandena. Det visade värdet lämpar sig eventuellt inte för beräkning av min. vattenvolym. Se avsnitt ˮMinimal vattenmängd i anläggningen för detta ändamål. ** Basenhet CH exklusive tillbehör 28

31 ZETA REV LE ZETA REV LE Kylning Kyleffekt (1) kw 45,7 51,2 58,1 67,5 73,5 92,1 104,5 115,2 131,2 Total effektförbrukning (1) kw 14,3 17,3 21,0 21,3 25,3 27,3 32,5 37,8 43,2 EER (1) 3,21 2,96 2,77 3,17 2,9 3,38 3,22 3,05 3,03 ZETA REV LE /HP Kylning Kyleffekt (1) kw 45,3 50,8 59,4 66,7 72,6 92,3 102,2 110,8 128,9 Total effektförbrukning (1) kw 14,6 17,8 20,7 21,9 26,0 28,2 33,8 40,2 44,8 EER (1) 3,1 2,86 2,88 3,04 2,8 3,28 3,02 2,76 2,88 Uppvärmning Värmeeffekt (2) kw 42,4 46,7 55,3 64,7 71,9 87,4 96,3 103,9 122,9 Total effektförbrukning (2) kw 11,0 12,4 14,2 15,8 17,7 21,3 24,1 26,9 32,0 COP (2) 3,85 3,76 3,89 4,08 4,06 4,11 3,99 3,86 3,85 Kompressorer Kompressorer/kretsar n /n 2/1 2/1 2/1 2/1 2/1 2/1 2/1 2/1 2/1 Min. kapacitetssteg (7) % 50% 50% 50% 50% 50% 50% 43% 50% 44% Fläktar Mängd n Totalt luftflöde för CH (MCHX) m³/h Totalt luftflöde för HP m³/h Ljudnivåer Ljudeffektnivå vid nedkylning (4) db(a) Ljudeffektnivå vid uppvärmning (5) db(a) Ljudtrycksnivå vid nedkylning (6) db(a) Ljudeffektnivå vers. LN vid nedkylning (4) db(a) Ljudeffektnivå vers. LN vid uppvärmning (5) db(a) Ljudtrycksnivå vers. LN vid nedkylning (6) db(a) Dimensioner och vikter basenhet** Längd mm Djup mm Höjd mm Arbetsvikt med kg Enhet utan kondensor: Överensstämmelse med ekodesign beror på kombinationen med fjärrväxlaren. CE-märkta enheter. CH: kylarenhet; HP: värmepumpenhet; MCHX: enhet med mikrokanalbatterier (1) Utomhustemperatur 35 C. Förångningstemperatur 7,5 C. (2) Utomhustemperatur 7 C BS, 6 C BU. Kondenseringstemperatur 40 C. (4) enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 35 C och vattentemperatur i förångningstemperatur 7.5 C. Bindande värden. Värden erhållna från mätningar gjorda enligt ISO 3744 standard och enligt Eurovents certifieringsprogram I förekommande fall. (5) enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 7 C (6 C wb) och vattentemperatur i kondenseringstemperatur 40 C. Värden erhållna från mätningar gjorda enligt ISO 3744 standard. (6) Värden erhållna från ljudtrycksnivån (i känt tillstånd 4), som hänvisar till ett avstånd på 10m från enheten i fritt fält med direktivitetsfaktor Q=2. Icke bindande värden. (7) Vägledande värde. Enhetens lägsta uppnådda kapacitet beror på driftsförhållandena. Det visade värdet lämpar sig eventuellt inte för beräkning av min. vattenvolym. Se avsnitt ˮMinimal vattenmängd i anläggningen för detta ändamål. ** Basenhet CH exklusive tillbehör 29

32 ZETA REV LE ZETA REV LE Kylning Kyleffekt (1) kw 140,4 164,4 177, , ,2 Total effektförbrukning (1) kw 49,8 55,3 64,9 49,4 60,6 64,6 75,3 86,3 EER (1) 2,82 2,97 2,74 3,09 2,82 3,25 3,12 3,05 ZETA REV LE /HP Kylning Kyleffekt (1) kw 138,1 158,8 168,8 148,3 165,2 206,4 224,4 252,4 Total effektförbrukning (1) kw 51,3 58,1 68,0 51,8 63,5 68,3 80,7 91,7 EER (1) 2,69 2,73 2,48 2,86 2,6 3,02 2,78 2,75 Uppvärmning Värmeeffekt (2) kw ,8 167, ,9 237,1 Total effektförbrukning (2) kw 35,3 39,7 44,1 36,4 42,2 49,8 55,4 63,8 COP (2) 3,77 3,89 3,81 3,98 3,86 3,94 3,84 3,72 Kompressorer Kompressorer/kretsar n /n 2/1 2/1 2/1 4/2 4/2 4/2 4/2 4/2 Min. kapacitetssteg (7) % 50% 45% 50% 25% 25% 21% 25% 22% Fläktar Mängd n Totalt luftflöde för CH (MCHX) m³/h Totalt luftflöde för HP m³/h Ljudnivåer Ljudeffektnivå vid nedkylning (4) db(a) Ljudeffektnivå vid uppvärmning (5) db(a) Ljudtrycksnivå vid nedkylning (6) db(a) Ljudeffektnivå vers. LN vid nedkylning (4) db(a) Ljudeffektnivå vers. LN vid uppvärmning (5) db(a) Ljudtrycksnivå vers. LN vid nedkylning (6) db(a) Dimensioner och vikter basenhet** Längd mm Djup mm Höjd mm Arbetsvikt med kg Enhet utan kondensor: Överensstämmelse med ekodesign beror på kombinationen med fjärrväxlaren. CE-märkta enheter. CH: kylarenhet; HP: värmepumpenhet; MCHX: enhet med mikrokanalbatterier (1) Utomhustemperatur 35 C. Förångningstemperatur 7,5 C. (2) Utomhustemperatur 7 C BS, 6 C BU. Kondenseringstemperatur 40 C. (4) enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 35 C och vattentemperatur i förångningstemperatur 7.5 C. Bindande värden. Värden erhållna från mätningar gjorda enligt ISO 3744 standard och enligt Eurovents certifieringsprogram I förekommande fall. (5) enhet som arbetar med nominell hastighet, utan något tillbehör, med utetemperatur 7 C (6 C wb) och vattentemperatur i kondenseringstemperatur 40 C. Värden erhållna från mätningar gjorda enligt ISO 3744 standard. (6) Värden erhållna från ljudtrycksnivån (i känt tillstånd 4), som hänvisar till ett avstånd på 10m från enheten i fritt fält med direktivitetsfaktor Q=2. Icke bindande värden. (7) Vägledande värde. Enhetens lägsta uppnådda kapacitet beror på driftsförhållandena. Det visade värdet lämpar sig eventuellt inte för beräkning av min. vattenvolym. Se avsnitt ˮMinimal vattenmängd i anläggningen för detta ändamål. ** Basenhet CH exklusive tillbehör 30

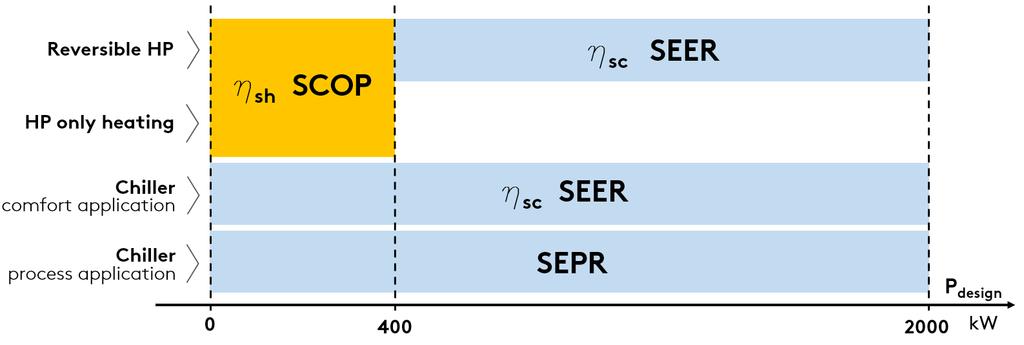

33 EKODESIGN INLEDNING Ecodesign-direktivet /ErP (2009/125 / EG) sätter nya standarder för effektivare energianvändning. Det finns olika föreskrifter som hör till direktivet; vad gäller kylarprodukter och värmepumpar gäller följande föreskrifter: Föreskrift 2013/813, för små värmepumpar (Pdesign 400 kw) Föreskrift 2016/2281, för kylare och värmepumpar med Pdesign > 400 kw Föreskrift 2013/811, för värmepumpar med Pdesign 70 kw. Den sistnämnda förordningen (2013/811) gäller etikettering (Ecolabel certifiering) för små värmepumpar. I de övriga två förordningarna (2013/813 och 2016/2281) fastställs säsongseffektivitetsmål som produkterna måste uppfylla för att kunna säljas och installeras i Europeiska unionen (förutsättning för CE-märkning). Dessa effektivitetsbegränsningar definieras med index som är: ηsh (SCOP), med hänvisning till förprdning 2013/813 ηsc (SEER) för komfortapplikationer och SEPR för processapplikationer, med hänvisning till föreskriften 2016/2281. Vad gäller föreskriften 2016/2281 lyfts den krävda minimala effektiviteten från och med 1. januari 2021 (Tier 2) jämfört med den nuvarande tröskeln (Tier 1). Figuren nedan illustrerar schematiskt korrespondensen mellan produkten och referensenergiindexet. Några anmärkningar och förklaringar: I förordningen 2016/2281 fastställs för komfortapplikationer indexet ηsc (SEER) i två olika drifttillstånd: SEER beräknat med vatten i maskinens inlopp/utlopp 12/7 C (low temperature application), SEER beräknat med vatten i maskinens inlopp/utlopp 23/18 C (medium temperature application). Det minsta effektivitetsbehovet är detsamma, men det kan uppfyllas med tillståndet 12/7 C eller med tillståndet 23/18 C, enligt den applikation som används för maskinen. I 2013/813-förordningen skiljer man åt två olika typer: med låg temperatur och med medeltemparatur. För följande används applikationer med låg temperatur: (low temperature application) alla värmepumpar vars maximala tilluftstemperatur vid uppvärmning är mindre än 52 C med källa på -7 C och -8 C våttemperatur (luft-vattenenhet) eller inlopp 10 C (vatten-vattenenhet), i genomsnittliga klimatförhållanden.för dessa är effektivitetsindexet "low temperature application" (vattentemperatur i utlopp 35 C). För alla övriga värmepumpar hänvisar effektivitetsindexet till "medium temperature application" (Vattentemperatur i utlopp 55 C). Indexen måste beräknas enligt den europeiska referenseldningssäsongen i genomsnittliga väderförhållanden. 31

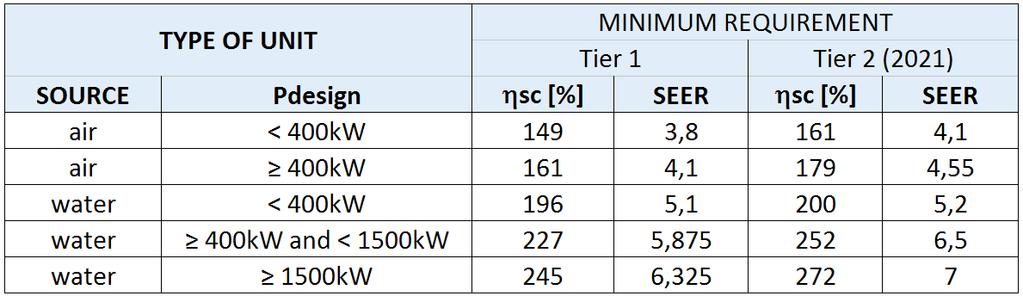

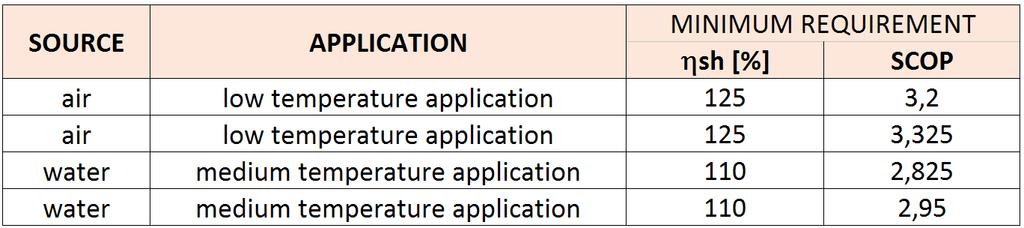

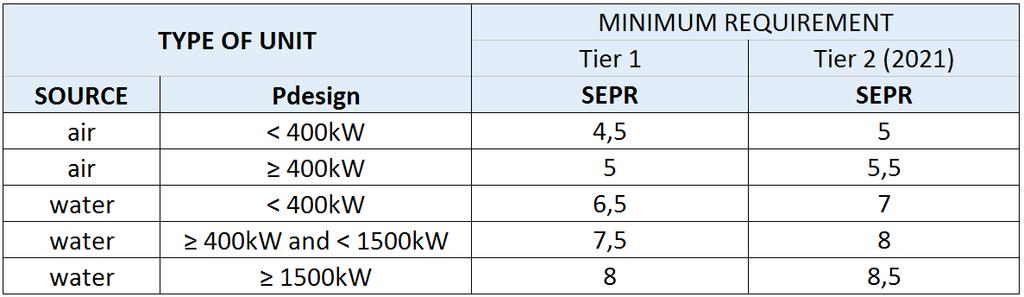

34 Nedan anges de minimikrav på effektivitet som föreskrivs i förordningarna. FÖRORDNING 2016/2281, comfort applikation FÖRORDNING 2016/2281, process applikation FÖRORDNING 2013/813 Produktens överensstämmelse ska verifieras enligt applikationstypen, komfort eller process och med den krävda vattentemperaturen i utlopp. 32

35 Nedan finns två schematiska tabeller, för komfort- och processapplikationen som anger referensen för den krävda överensstämmelsen enligt produkttypen och den inställda temperaturen (hänvisning till föreskrifterna 2016/2281 och 2013/813). Viktig anmärkning: för blandade applikationer (komfort och process) är referensapplikationen för överensstämmelse den som används för komfort. KOMFORTANVÄNDNING PRODUKT VATTENTEMPERATUR I ÖVERENSSTÄMMELSE INDEX FÖRORDNING UTLOPP Kylare < 18 C SEER/ηsc 2016/2289 low temperature application 18 C SEER/ηsc 2016/2289 medium temperature application Värmepumpar SCOP/ηsh 2013/821 (reversibel och endast för uppvärmning) Pdesign 400kW Vändbara värmepumpar < 18 C SEER/ηsc 2016/2289 Pdesign>400kW low temperature application 18 C SEER/ηsc 2016/2289 medium temperature application värmepumpar endast för uppvärmning Pdesign>400kW = befrielse från Ecodesign PROCESS APPLIKATION PRODUKT VATTENTEMPERATUR I ÖVERENSSTÄMMELSE INDEX FÖRORDNING UTLOPP Kylare +2 C, 12 C SEPR 2016/2289 > 12 C - - > -8 C, < +2 C = befrielse från Ecodesign Nedan följer några specifikationer och anmärkningar. Delvis fullbordade maskiner. Med delvis fullbordade maskiner avses de enheter som inte är försedda med värmeväxlare, användarsida eller källsida, alltså alla versionerna LC, LE, LC /HP, LE /HP. För delvis fullbordade maskiner beror överensstämmelsen med Ekodesign på kombinationen med fjärrvärmeväxlaren. De delvis fullbordade maskinern är alla CE-märkta och försedda med försäkran om överensstämmelse. Installationen i länderna i den Europeiska Unionen är därför tillåten; det korrekta valet och installationen av fjärrväxlaren måste säkerställas enligt ovan nämnda fall. EC-fläktar: Det enda alternativ som positivt påverkar enhetens prestanda, genom att öka säsongens energieffektivitetsindex är VEC-tillbehöret. En enhet utrustad med EG-fläktar har större SEER (ηsc) än konfigurationen med standardfläktar. 33

36 ZETA REV SORTIMENTET För Zeta Rev sortimentet anges nedan de gällande förordningar som gäller de olika enheterna i de olika konfigurationerna. Zeta Rev: version med kylare: föreskrift 2016/2281 version /HP: förordning 2016/2281 (eftersom alla enheter har Pdesign 400 kw). Zeta Rev HE och Zeta Rev SLN: version med kylare: föreskrift 2016/2281 version /HP: förordning 2013/813 (eftersom alla enheter har Pdesign 400 kw). Zeta Rev LE: Detta eftersom för delvis fullbordade maskiner beror överensstämmelsen med Ecodesign på kombinationen med fjärrvärmeväxlaren. Alla LE-enheter har CE-märkning. I tabellerna följer indikationerna på enheternas överensstämmelse och säsongens energiprestationsindex i förhållande till referensföreskriften. 34

37 ZETA REV FÖRORDNING 2016/2281 Pdesign (1) kw 40,4 45,3 52,9 59,6 66,7 80,9 92,8 101,9 116,2 Överensstämmelse 12/7 Överensstämmelse (1) N N N Y Y Y Y Y Y ηsc (1) % N N N 152,2 151,0 149,3 150,1 149,9 149,0 SEER (1) N N N 3,88 3,85 3,81 3,83 3,82 3,80 Överensstämmelse Tier 2 (2021) (1) N N N N N N N N N Överensstämmelse 12/7 enhet med EC-fläktar Överensstämmelse (1) Y Y Y Y Y Y Y Y Y ηsc (1) % 149,1 149,1 149,0 155,1 152,9 155,5 157,7 154,9 151,2 SEER (1) 3,80 3,80 3,80 3,95 3,90 3,96 4,02 3,95 3,85 Överensstämmelse Tier 2 (2021) (1) N N N N N N N N N Överensstämmelse 23/18 Överensstämmelse (2) Y Y Y Y Y Y Y Y Y ηsc (2) % 170,3 163,3 165, SEER (2) 4,33 4,16 4, Överensstämmelse SEPR Överensstämmelse (3) Y Y Y Y Y Y Y Y Y SEPR (3) 5,66 5,38 5,3 5,53 5,24 5,53 5,54 5,33 5, FÖRORDNING 2016/2281 Pdesign (1) kw 125,1 136,8 146,2 159,1 153,4 189,3 207,7 233,3 Överensstämmelse 12/7 Överensstämmelse (1) N Y Y N Y Y Y Y ηsc (1) % N 149,4 151,6 N 149,1 154,1 150,8 149,1 SEER (1) N 3,81 3,87 N 3,80 3,93 3,84 3,80 Överensstämmelse Tier 2 (2021) (1) N N N N N N N N Överensstämmelse 12/7 enhet med EC-fläktar Överensstämmelse (1) Y Y Y Y Y Y Y Y ηsc (1) % 149,1 158,8 155,0 149,1 151,1 163,6 158,0 160,0 SEER (1) 3,80 4,05 3,95 3,80 3,85 4,17 4,03 4,07 Överensstämmelse Tier 2 (2021) (1) N N N N N Y N N Överensstämmelse 23/18 Överensstämmelse (2) Y Y Y Y Y Y Y Y ηsc (2) % 163, , SEER (2) 4, , Överensstämmelse SEPR Överensstämmelse (3) Y Y Y Y Y Y Y Y SEPR (3) 5,17 5,23 5,2 5,1 5,03 5,42 5,22 5,05 Y = enhet som överensstämmer med Ecodesign i det angivna tillståndet. N = enhet som inte överensstämmer med Ecodesign i det angivna tillståndet: kan endast installeras i länder som inte hör till EU. - = värde som inte behövs: överensstämmelsen förses redan i tillståndet (1), mer restriktiv. (1) Temperatur i inlopp/utlopp för värmeväxlare på användarsidan 12/7 C, (low temperature application) med hänvisning till förordning 2016/2281 och standarden EN (2) Temperatur i inlopp/utlopp för värmeväxlare på användarsidan 23/18 C (medium temperature application), med hänvisning till förordning 2016/2281 och standarden EN (3) Vatteninlopp/utloppstemperatur från användarvärmeväxlaren 12/7 C, med hänvisning till reglering 2016/2281 och EN

38 ZETA REV /HP FÖRORDNING 2013/813 Pdesign (4) kw 39,3 43,8 50,9 59,3 64,4 78,6 84,9 93,8 112,2 Överensstämmelse (4) Y Y Y Y Y Y Y Y Y ηsh (4) % 129,8 133,1 136,4 135,4 139,3 134,6 136,2 135,2 128,6 SCOP (4) 3,32 3,40 3,48 3,46 3,56 3,44 3,48 3,46 3,29 FÖRORDNING 2013/811 Ecolabel (5) A+ A+ A+ A+ A FÖRORDNING 2013/813 Pdesign (4) kw 123,3 139,3 149,3 133,9 151,1 180,8 195,7 221,9 Överensstämmelse (4) Y Y Y Y Y Y Y Y ηsh (4) % 128,3 131,0 134,4 132,4 130,9 127,7 126,5 127,1 SCOP (4) 3,28 3,35 3,44 3,39 3,35 3,27 3,24 3,25 FÖRORDNING 2013/811 Ecolabel (5) Y = enhet som överensstämmer med Ecodesign i det angivna tillståndet. (4) Temperatur i inlopp/utlopp för värmeväxlare på användarsidan 30/35, klimatprofil Average, med hänvisning till förordning 2013/813 och standarden EN (5) Energieffektivitetsklass i hänvisning till förordning 2013/811, villkor i anmärkning 4 (applikationer vid låg temperatur). 36

39 ZETA REV HE FÖRORDNING 2016/2281 Pdesign (1) kw 42,4 49,2 58,2 63,3 72,2 87,2 100,7 Överensstämmelse 12/7 Överensstämmelse (1) Y Y Y Y Y Y Y ηsc (1) % 154,2 155,48 153,24 159,6 157,8 151,3 153,6 SEER (1) 3,93 3,96 3,91 4,06 4,02 3,86 3,92 Överensstämmelse Tier 2 (2021) (1) N N N N N N N Överensstämmelse 12/7 enhet med EC-fläktar Överensstämmelse (1) Y Y Y Y Y Y Y ηsc (1) % 164,9 164,2 160,3 173,6 167,2 157,0 159,2 SEER (1) 4,20 4,18 4,08 4,42 4,26 4,00 4,06 Överensstämmelse Tier 2 (2021) (1) Y Y N Y Y N N Överensstämmelse 23/18 Överensstämmelse (2) Y Y Y Y Y Y Y ηsc (2) % SEER (2) Överensstämmelse SEPR Överensstämmelse (3) Y Y Y Y Y Y Y SEPR (3) 6,01 5,92 5,93 6 5,68 5,5 5, FÖRORDNING 2016/2281 Pdesign (1) kw 110,9 127,7 139,0 144,5 158,7 179,5 171,2 Överensstämmelse 12/7 Överensstämmelse (1) Y Y Y Y Y Y Y ηsc (1) % 151,0 151,9 155,2 153,7 157,8 152,52 150,6 SEER (1) 3,85 3,87 3,96 3,92 4,02 3,89 3,84 Överensstämmelse Tier 2 (2021) (1) N N N N N N N Överensstämmelse 12/7 enhet med EC-fläktar Överensstämmelse (1) Y Y Y Y Y Y Y ηsc (1) % 159,6 157,2 163,8 173,4 165,8 163,5 165,2 SEER (1) 4,07 4,01 4,17 4,41 4,22 4,16 4,20 Överensstämmelse Tier 2 (2021) (1) N N Y Y Y Y Y Överensstämmelse 23/18 Överensstämmelse (2) Y Y Y Y Y Y Y ηsc (2) % SEER (2) Överensstämmelse SEPR Överensstämmelse (3) Y Y Y Y Y Y Y SEPR (3) 5,51 5,51 5,4 5,51 5,54 5,49 5,27 Y = enhet som överensstämmer med Ecodesign i det angivna tillståndet. N = enhet som inte överensstämmer med Ecodesign i det angivna tillståndet: kan endast installeras i länder som inte hör till EU. - = värde som inte behövs: överensstämmelsen förses redan i tillståndet (1), mer restriktiv. (1) Temperatur i inlopp/utlopp för värmeväxlare på användarsidan 12/7 C, (low temperature application) med hänvisning till förordning 2016/2281 och standarden EN (2) Temperatur i inlopp/utlopp för värmeväxlare på användarsidan 23/18 C (medium temperature application), med hänvisning till förordning 2016/2281 och standarden EN (3) Vatteninlopp/utloppstemperatur från användarvärmeväxlaren 12/7 C, med hänvisning till reglering 2016/2281 och EN

40 ZETA REV HE /HP FÖRORDNING 2013/813 Pdesign (4) kw 41,7 47, ,6 70,6 85,2 96,8 Överensstämmelse (4) Y Y Y Y Y Y Y ηsh (4) % 134,1 137,8 140,4 139,6 139,3 127,7 132,0 SCOP (4) 3,43 3,52 3,59 3,57 3,56 3,27 3,38 FÖRORDNING 2013/811 Ecolabel (5) A+ A+ A+ A FÖRORDNING 2013/813 Pdesign (4) kw 108,9 120,3 138,6 156,9 171,8 148,2 169,4 Överensstämmelse (4) Y Y Y Y Y Y Y ηsh (4) % 132,9 134,5 129,5 128,0 134,9 133,6 129,2 SCOP (4) 3,40 3,44 3,31 3,28 3,45 3,42 3,31 FÖRORDNING 2013/811 Ecolabel (5) Y = enhet som överensstämmer med Ecodesign i det angivna tillståndet. (4) Temperatur i inlopp/utlopp för värmeväxlare på användarsidan 30/35, klimatprofil Average, med hänvisning till förordning 2013/813 och standarden EN (5) Energieffektivitetsklass i hänvisning till förordning 2013/811, villkor i anmärkning 4 (applikationer vid låg temperatur). 38

41 ZETA REV SLN FÖRORDNING 2016/2281 Pdesign (1) kw 39,2 44,2 50,0 60,0 68,0 81,3 91,8 Överensstämmelse 12/7 Överensstämmelse (1) Y Y Y Y Y Y Y ηsc (1) % 151,0 150,2 149,1 156,4 153,7 149,9 152,1 SEER (1) 3,85 3,83 3,80 3,99 3,92 3,82 3,88 Överensstämmelse Tier 2 (2021) (1) N N N N N N N Överensstämmelse 12/7 enhet med EC-fläktar Överensstämmelse (1) Y Y Y Y Y Y Y ηsc (1) % 162,8 163,0 159,1 171,6 166,0 155,8 157,2 SEER (1) 4,14 4,15 4,05 4,36 4,22 3,97 4,01 Överensstämmelse Tier 2 (2021) (1) Y Y N Y Y N N Överensstämmelse 23/18 Överensstämmelse (2) Y Y Y Y Y Y Y ηsc (2) % SEER (2) Överensstämmelse SEPR Överensstämmelse (3) Y Y Y Y Y Y Y SEPR (3) 6,01 5,92 5,93 6 5,68 5,5 5, FÖRORDNING 2016/2281 Pdesign (1) kw 102,2 112,2 131,9 137,3 148,0 163,1 157,1 Överensstämmelse 12/7 Överensstämmelse (1) Y Y Y Y Y Y Y ηsc (1) % 149,2 150,4 153,2 152,6 155,0 149,9 150,2 SEER (1) 3,81 3,84 3,91 3,89 3,95 3,82 3,83 Överensstämmelse Tier 2 (2021) (1) N N N N N N N Överensstämmelse 12/7 enhet med EC-fläktar Överensstämmelse (1) Y Y Y Y Y Y Y ηsc (1) % 158,4 155,8 163,0 172,2 164,8 162,4 163,7 SEER (1) 4,03 3,97 4,15 4,38 4,19 4,13 4,17 Överensstämmelse Tier 2 (2021) (1) N N Y Y Y Y Y Överensstämmelse 23/18 Överensstämmelse (2) Y Y Y Y Y Y Y ηsc (2) % SEER (2) Överensstämmelse SEPR Överensstämmelse (3) Y Y Y Y Y Y Y SEPR (3) 5,51 5,51 5,4 5,51 5,54 5,49 5,27 Y = enhet som överensstämmer med Ecodesign i det angivna tillståndet. N = enhet som inte överensstämmer med Ecodesign i det angivna tillståndet: kan endast installeras i länder som inte hör till EU. - = värde som inte behövs: överensstämmelsen förses redan i tillståndet (1), mer restriktiv. (1) Temperatur i inlopp/utlopp för värmeväxlare på användarsidan 12/7 C, (low temperature application) med hänvisning till förordning 2016/2281 och standarden EN (2) Temperatur i inlopp/utlopp för värmeväxlare på användarsidan 23/18 C (medium temperature application), med hänvisning till förordning 2016/2281 och standarden EN (3) Vatteninlopp/utloppstemperatur från användarvärmeväxlaren 12/7 C, med hänvisning till reglering 2016/2281 och EN

42 ZETA REV SLN /HP FÖRORDNING 2013/813 Pdesign (4) kw 41,7 47, ,6 70,6 85,2 96,8 Överensstämmelse (4) Y Y Y Y Y Y Y ηsh (4) % 134,1 137,8 140,4 139,6 139,3 127,7 132,0 SCOP (4) 3,43 3,52 3,59 3,57 3,56 3,27 3,38 FÖRORDNING 2013/811 Ecolabel (5) A+ A+ A+ A FÖRORDNING 2013/813 Pdesign (4) kw 108,9 120,3 138,6 156,9 171,8 148,2 169,4 Överensstämmelse (4) Y Y Y Y Y Y Y ηsh (4) % 132,9 134,5 129,5 128,0 134,9 133,6 129,2 SCOP (4) 3,40 3,44 3,31 3,28 3,45 3,42 3,31 FÖRORDNING 2013/811 Ecolabel (5) Y = enhet som överensstämmer med Ecodesign i det angivna tillståndet. (4) Temperatur i inlopp/utlopp för värmeväxlare på användarsidan 30/35, klimatprofil Average, med hänvisning till förordning 2013/813 och standarden EN (5) Energieffektivitetsklass i hänvisning till förordning 2013/811, villkor i anmärkning 4 (applikationer vid låg temperatur). 40

43 ELEKTRISKA DATA ZETA REV - ZETA REV LE Allmänna elektriska data Max. effektförbrukning (FLI) (1) kw 18,3 21,4 24,5 27,2 30,5 35,7 41,4 47,0 54,2 Max. strömförbrukning (FLA) (1) A 37,6 47,2 49,2 55,2 67,2 75,9 81,9 87,9 97,1 Märkström (Inom) (2) A cosφ standardenhet (2) 0,8 0,8 0,8 0,82 0,81 0,78 0,81 0,83 0,84 Märkström med effektfaktorkorrigering (Inom) (2) A cosφ effektfaktorkorrigeringsenhet (2) 0,96 0,96 0,96 0,95 0,95 0,95 0,95 0,96 0,95 Max. startström (MIC) (3) A Max. startström med soft-starter (MIC) (4) A Strömförsörjning V/ph/Hz 400/3~+N/50 Ström till hjälpkretsar V/ph/Hz /1~/58 Rekommenderad ledningssträcka (5) mm² Rekommenderat ledningsskydd (6) 5G10 mm2 FG16OR16 NH00gG 50A 5G16 mm2 FG16OR16 NH00gG 63A 5G16 mm2 FG16OR16 NH00gG 63A 5G16 mm2 FG16OR16 NH00gG 80A 5G16 mm2 FG16OR16 NH00gG 80A 5G25 mm2 FG16OR16 NH00gG 100A 5G25 mm2 FG16OR16 NH00gG 100A 5G35 mm2 FG16OR16 NH00gG 125A 4G50 mm2 FG16OR16 NH00gG 160A Elektriska data för fläktar Märkeffekt för fläkt standard n x kw 2 x 0,6 2 x 0,6 2 x 0,6 2 x 0,6 2 x 0,6 3 x 0,6 3 x 0,6 3 x 0,6 2 x 2,0 Märkström för fläkt standard n x A 2 x 2,6 2 x 2,6 2 x 2,6 2 x 2,6 2 x 2,6 3 x 2,6 3 x 2,6 3 x 2,6 2 x 4,3 Märkeffekt för fläkt EC n x kw 2 x 0,8 2 x 0,8 2 x 0,8 2 x 0,8 2 x 0,8 3 x 0,8 3 x 0,8 3 x 0,8 2 x 1,9 Märkström för fläkt EC n x A 2 x 1,4 2 x 1,4 2 x 1,4 2 x 1,4 2 x 1,4 3 x 1,4 3 x 1,4 3 x 1,4 2 x 2,9 Märkeffekt för fläkt överdimensionerad EC n x kw 2 x 1,0 2 x 1,0 2 x 1,0 2 x 1,0 2 x 1,0 3 x 1,0 3 x 1,0 3 x 1,0 2 x 3,0 Märkström för fläkt överdimensionerad EC n x A 2 x 1,6 2 x 1,6 2 x 1,6 2 x 1,6 2 x 1,6 3 x 1,6 3 x 1,6 3 x 1,6 2 x 4, Allmänna elektriska data Max. effektförbrukning (FLI) (1) kw 59,2 67,7 76,2 62,6 71,8 85,1 96,4 108,4 Max. strömförbrukning (FLA) (1) A 105,6 122,5 139,4 132,6 144,6 160,9 172,9 194,2 Märkström (Inom) (2) A cosφ standardenhet (2) 0,85 0,85 0,85 0,76 0,85 0,85 0,85 0,85 Märkström med effektfaktorkorrigering (Inom) (2) A cosφ effektfaktorkorrigeringsenhet (2) 0,95 0,95 0,95 0,97 0,95 0,96 0,96 0,96 Max. startström (MIC) (3) A Max. startström med soft-starter (MIC) (4) A Strömförsörjning V/ph/Hz 400/3~+N/50 Ström till hjälpkretsar V/ph/Hz /1~/58 Rekommenderad ledningssträcka (5) mm² 4G50 mm2 4G50 mm2 4G70 mm2 4G50 mm2 4G70 mm2 4G70 mm2 4G95 mm2 4G95 mm2 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 Rekommenderat ledningsskydd (6) NH00gG 160A NH00gG 160A NH1gG 200A NH00gG 160A Elektriska data för fläktar Märkeffekt för fläkt standard n x kw 2 x 2,0 2 x 2,0 2 x 2,0 2 x 2,0 2 x 2,0 3 x 2,0 3 x 2,0 4 x 2,0 Märkström för fläkt standard n x A 2 x 4,3 2 x 4,3 2 x 4,3 2 x 4,3 2 x 4,3 3 x 4,3 3 x 4,3 4 x 4,3 Märkeffekt för fläkt EC n x kw 2 x 1,9 2 x 1,9 2 x 1,9 2 x 1,9 2 x 1,9 3 x 1,9 3 x 1,9 4 x 1,9 Märkström för fläkt EC n x A 2 x 2,9 2 x 2,9 2 x 2,9 2 x 2,9 2 x 2,9 3 x 2,9 3 x 2,9 4 x 2,9 Märkeffekt för fläkt överdimensionerad EC n x kw 2 x 3,0 2 x 3,0 2 x 3,0 2 x 3,0 2 x 3,0 3 x 3,0 3 x 3,0 4 x 3,0 Märkström för fläkt överdimensionerad EC n x A 2 x 4,5 2 x 4,5 2 x 4,5 2 x 4,5 2 x 4,5 3 x 4,5 3 x 4,5 4 x 4,5 NH1gG 200A NH1gG 200A NH1gG 250A NH1gG 250A (1) Uppgifter gällande enheten utan tillbehör som fungerar i maximala absorptionstillstånd (2) Uppgift gällande enheten utan tillbehör som fungerar i standardförhållanden (A35 C; W12/7 C) (3) Maximalt effektivt värde RMS av strömmen vid start av den sista kompressorn (FLA för hela enheten - FLA för större kompressor + LRA för större kompressor) (4) Maximalt effektivt värde RMS av strömmen vid start av den sista kompressorn (FLA för hela enheten - FLA för större kompressor + 0,6 x LRA för större kompressor) (5) De här värdena är väsentliga för kablarna med en driftstemperatur på 40 C, isolering i EPR och en ledning på maximalt 50m. Ledningssträckan ska bestämmas av en behörig tekniker i funktion till skydden, längden på ledningen, typen av kabel som används och typen av läggning. (6) Rätt skyddsanordning för ledningen ska bestämmas av en behörig tekniker i funktion till längden på ledningen, typen av kabel som används och typen av läggning. 41

44 ZETA REV HE - ZETA REV SLN Allmänna elektriska data Max. effektförbrukning (FLI) (1) kw 18,3 21,4 24,5 27,8 31,1 37,9 43,6 Max. strömförbrukning (FLA) (1) A 37,6 47,2 49,2 57,9 69,9 76,6 82,6 Märkström (Inom) (2) A ,6 51,6 62,8 66,8 cosφ standardenhet (2) 0,8 0,8 0,8 0,82 0,81 0,78 0,81 Märkström med effektfaktorkorrigering (Inom) (2) A ,6 44,6 52,8 56,8 cosφ effektfaktorkorrigeringsenhet (2) 0,96 0,96 0,96 0,95 0,95 0,95 0,95 Max. startström (MIC) (3) A Max. startström med soft-starter (MIC) (4) A Strömförsörjning V/ph/Hz 400/3~+N/50 400/3~/58 Ström till hjälpkretsar V/ph/Hz /1~/58 Rekommenderad ledningssträcka (5) mm² 5G10 mm2 5G16 mm2 5G16 mm2 5G16 mm2 5G16 mm2 5G25 mm2 4G25 mm2 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 Rekommenderat ledningsskydd (6) NH00gG 50A NH00gG 63A NH00gG 63A NH00gG 80A NH00gG 80A NH00gG 100A NH00gG 100A Elektriska data för fläktar Märkeffekt för fläkt standard n x kw 2 x 0,6 2 x 0,6 2 x 0,6 3 x 0,6 3 x 0,6 2 x 2,0 2 x 2,0 Märkström för fläkt standard n x A 2 x 2,6 2 x 2,6 2 x 2,6 3 x 2,6 3 x 2,6 2 x 4,3 2 x 4,3 Märkeffekt för fläkt EC n x kw 2 x 0,8 2 x 0,8 2 x 0,8 3 x 0,8 3 x 0,8 2 x 1,9 2 x 1,9 Märkström för fläkt EC n x A 2 x 1,4 2 x 1,4 2 x 1,4 3 x 1,4 3 x 1,4 2 x 2,9 2 x 2,9 Märkeffekt för fläkt överdimensionerad EC n x kw 2 x 1,0 2 x 1,0 2 x 1,0 3 x 1,0 3 x 1,0 2 x 3,0 2 x 3,0 Märkström för fläkt överdimensionerad EC n x A 2 x 1,6 2 x 1,6 2 x 1,6 3 x 1,6 3 x 1,6 2 x 4,5 2 x 4, Allmänna elektriska data Max. effektförbrukning (FLI) (1) kw 49,2 54,2 61,2 69,7 78,2 64,6 73,8 Max. strömförbrukning (FLA) (1) A 88,6 97,1 109,9 126,8 143,7 136,9 148,9 Märkström (Inom) (2) A 71, ,3 98,3 108,3 97,3 115,3 cosφ standardenhet (2) 0,83 0,84 0,85 0,85 0,85 0,76 0,85 Märkström med effektfaktorkorrigering (Inom) (2) A 61, ,3 88,3 99,3 79,3 93,3 cosφ effektfaktorkorrigeringsenhet (2) 0,96 0,95 0,95 0,95 0,95 0,97 0,95 Max. startström (MIC) (3) A Max. startström med soft-starter (MIC) (4) A Strömförsörjning V/ph/Hz 400/3~/58 Ström till hjälpkretsar V/ph/Hz /1~/58 Rekommenderad ledningssträcka (5) mm² 4G35 mm2 4G50 mm2 4G50 mm2 4G50 mm2 4G70 mm2 4G50 mm2 4G70 mm2 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 FG16OR16 Rekommenderat ledningsskydd (6) NH00gG NH00gG NH00gG NH00gG NH1gG 200A NH00gG 125A 160A 160A 160A 160A NH1gG 200A Elektriska data för fläktar Märkeffekt för fläkt standard n x kw 2 x 2,0 2 x 2,0 3 x 2,0 3 x 2,0 3 x 2,0 3 x 2,0 3 x 2,0 Märkström för fläkt standard n x A 2 x 4,3 2 x 4,3 3 x 4,3 3 x 4,3 3 x 4,3 3 x 4,3 3 x 4,3 Märkeffekt för fläkt EC n x kw 2 x 1,9 2 x 1,9 3 x 1,9 3 x 1,9 3 x 1,9 3 x 1,9 3 x 1,9 Märkström för fläkt EC n x A 2 x 2,9 2 x 2,9 3 x 2,9 3 x 2,9 3 x 2,9 3 x 2,9 3 x 2,9 Märkeffekt för fläkt överdimensionerad EC n x kw 2 x 3,0 2 x 3,0 3 x 3,0 3 x 3,0 3 x 3,0 3 x 3,0 3 x 3,0 Märkström för fläkt överdimensionerad EC n x A 2 x 4,5 2 x 4,5 3 x 4,5 3 x 4,5 3 x 4,5 3 x 4,5 3 x 4,5 (1) Uppgifter gällande enheten utan tillbehör som fungerar i maximala absorptionstillstånd (2) Uppgift gällande enheten utan tillbehör som fungerar i standardförhållanden (A35 C; W12/7 C) (3) Maximalt effektivt värde RMS av strömmen vid start av den sista kompressorn (FLA för hela enheten - FLA för större kompressor + LRA för större kompressor) (4) Maximalt effektivt värde RMS av strömmen vid start av den sista kompressorn (FLA för hela enheten - FLA för större kompressor + 0,6 x LRA för större kompressor) (5) De här värdena är väsentliga för kablarna med en driftstemperatur på 40 C, isolering i EPR och en ledning på maximalt 50m. Ledningssträckan ska bestämmas av en behörig tekniker i funktion till skydden, längden på ledningen, typen av kabel som används och typen av läggning. (6) Rätt skyddsanordning för ledningen ska bestämmas av en behörig tekniker i funktion till längden på ledningen, typen av kabel som används och typen av läggning. 42

45 VATTENMODULER ZETA REV Expansionskärlets volym l Lagringstankens volym l Standardpumpar Pumpmodell 1P, 2P P2 P2 P3 P4 P4 P5 P7 P7 P9 Nyttig uppfordringshöjd 1P (1) kpa Nyttig uppfordringshöjd 2P (1) kpa Utökade pumpar Pumpmodell 1PM, 2PM P6 P6 P6 P6 P6 P8 P8 P8 P11 Nyttig uppfordringshöjd 1PM (1) kpa Nyttig uppfordringshöjd 2PM (1) kpa Pumpar för glykol Pumpmodell 1PG, 2PG P15 P15 P16 P16 P16 P17 P17 P18 P18 Nyttig uppfordringshöjd 1PG (1) kpa Nyttig uppfordringshöjd 2PG (1) kpa Expansionskärlets volym l Lagringstankens volym l Standardpumpar Pumpmodell 1P, 2P P9 P9 P10 P9 P10 P10 P10 P13 Nyttig uppfordringshöjd 1P (1) kpa Nyttig uppfordringshöjd 2P (1) kpa Utökade pumpar Pumpmodell 1PM, 2PM P11 P11 P11 P11 P12 P12 P12 P14 Nyttig uppfordringshöjd 1PM (1) kpa Nyttig uppfordringshöjd 2PM (1) kpa Pumpar för glykol Pumpmodell 1PG, 2PG P19 P19 P19 P18 P19 P19 P20 P20 Nyttig uppfordringshöjd 1PG (1) kpa Nyttig uppfordringshöjd 2PG (1) kpa (1) Utetemperatur 35 C, inlopp/utloppsvattentemperatur hos användarbyte 12/7 C. Värden enligt EN standarden. 43

46 ZETA REV HE Expansionskärlets volym l Lagringstankens volym CH l Lagringstankens volym HP l Standardpumpar Pumpmodell 1P, 2P P2 P2 P4 P4 P4 P5 P7 Nyttig uppfordringshöjd 1P (1) kpa Nyttig uppfordringshöjd 2P (1) kpa Utökade pumpar Pumpmodell 1PM, 2PM P6 P6 P6 P6 P6 P8 P8 Nyttig uppfordringshöjd 1PM (1) kpa Nyttig uppfordringshöjd 2PM (1) kpa Pumpar för glykol Pumpmodell 1PG, 2PG P15 P15 P16 P16 P16 P17 P17 Nyttig uppfordringshöjd 1PG (1) kpa Nyttig uppfordringshöjd 2PG (1) kpa Expansionskärlets volym l Lagringstankens volym CH l Lagringstankens volym HP l Standardpumpar Pumpmodell 1P, 2P P7 P9 P9 P9 P10 P9 P10 Nyttig uppfordringshöjd 1P (1) kpa Nyttig uppfordringshöjd 2P (1) kpa Utökade pumpar Pumpmodell 1PM, 2PM P8 P11 P11 P11 P12 P11 P12 Nyttig uppfordringshöjd 1PM (1) kpa Nyttig uppfordringshöjd 2PM (1) kpa Pumpar för glykol Pumpmodell 1PG, 2PG P18 P18 P19 P19 P19 P18 P19 Nyttig uppfordringshöjd 1PG (1) kpa Nyttig uppfordringshöjd 2PG (1) kpa CH: kylarenhet; HP: värmepumpenhet (1) Utetemperatur 35 C, inlopp/utloppsvattentemperatur hos användarbyte 12/7 C. Värden enligt EN standarden. 44

47 ZETA REV SLN Expansionskärlets volym l Lagringstankens volym CH l Lagringstankens volym HP l Standardpumpar Pumpmodell 1P, 2P P2 P2 P4 P4 P4 P5 P7 Nyttig uppfordringshöjd 1P (1) kpa Nyttig uppfordringshöjd 2P (1) kpa Utökade pumpar Pumpmodell 1PM, 2PM P6 P6 P6 P6 P6 P8 P8 Nyttig uppfordringshöjd 1PM (1) kpa Nyttig uppfordringshöjd 2PM (1) kpa Pumpar för glykol Pumpmodell 1PG, 2PG P15 P15 P16 P16 P16 P17 P17 Nyttig uppfordringshöjd 1PG (1) kpa Nyttig uppfordringshöjd 2PG (1) kpa Expansionskärlets volym l Lagringstankens volym CH l Lagringstankens volym HP l Standardpumpar Pumpmodell 1P, 2P P7 P9 P9 P9 P10 P9 P10 Nyttig uppfordringshöjd 1P (1) kpa Nyttig uppfordringshöjd 2P (1) kpa Utökade pumpar Pumpmodell 1PM, 2PM P8 P11 P11 P11 P12 P11 P12 Nyttig uppfordringshöjd 1PM (1) kpa Nyttig uppfordringshöjd 2PM (1) kpa Pumpar för glykol Pumpmodell 1PG, 2PG P18 P18 P19 P19 P19 P18 P19 Nyttig uppfordringshöjd 1PG (1) kpa Nyttig uppfordringshöjd 2PG (1) kpa CH: kylarenhet; HP: värmepumpenhet (1) Utetemperatur 35 C, inlopp/utloppsvattentemperatur hos användarbyte 12/7 C. Värden enligt EN standarden. 45

48 VATTENMODULER Märkeffekt Märkström Min. flöde Max. flöde kw A m 3 /h m 3 /h P1 1,1 2,7 3,0 9,0 P2 0,9 2,1 3,6 9,6 P3 0,9 2,4 3,6 9,6 P4 1,1 2,5 7,0 18,0 P5 1,5 3,2 7,0 18,0 P6 1,9 4,2 7,0 18,0 P7 1,9 4,5 12,0 31,2 P8 3,0 6,1 6,0 20,0 P9 2,2 4,5 12,0 42,0 P10 3,0 6,1 12,0 42,0 P11 4,0 8,7 12,0 42,0 P12 5,5 10,4 12,0 42,0 P13 5,5 10,4 24,0 72,0 P14 7,5 13,7 24,0 72,0 P15 1,5 3,2 7,0 18,0 P16 1,9 4,2 7,0 18,0 P17 2,2 4,6 12,0 31,2 P18 3,0 6,1 12,0 42,0 P19 4,0 8,7 12,0 42,0 P20 7,5 13,7 24,0 72,0 46

49 FLÖDESOMRÅDEN FÖR ANORDNINGARNAS VÄRMEVÄXLARE Enheterna dimensioneras och optimeras för följande nominella förhållanden: extern luft 35 C, inlopp/utlopp från förbrukarens värmeväxlare 12/7 C Enheterna kan fungera enligt konstruktionsvillkor som skiljer sig från nominella förhållanden på villkor att: konstruktionsvillkoren ingår i driftsgränserna som specificeras nedan enheten har alla tillbehör som krävs för funktionen (t.ex. avfrostningssats, fläktarnas varvtalsregulator, osv.) vattenflödet enligt konstruktionsvillkoren (d.v.s. den specifika tillämpningen) ska alltid ingå i de tillåtna flödesområdena som specificeras nedan. Om konstruktionsvillkoren kräver ett vattenflöde som inte ingår i det tillåtna driftsområdet, kontakta vår försäljningsavdelning som hittar den bästa lösningen för den specifika användningen. ZETA REV ZETA REV HE Qmin Qmax Qmin Qmax m 3 /h m 3 /h 3.2 3,5 10, ,9 11, ,6 13, ,2 15, ,8 17, ,0 21, ,0 24, ,8 26, ,0 30, ,8 32, ,6 37, ,7 41, ,8 35, ,2 39, ,3 49, ,9 53, ,1 60,4 m 3 /h m 3 /h 3.2 3,7 11, ,2 12, ,0 15, ,5 16, ,2 18, ,5 22, ,7 26, ,6 28, ,0 33, ,0 36, ,7 41, ,5 46, ,5 37, ,8 44,4 ZETA REV SLN Qmin Qmax m 3 /h m 3 /h 3.2 3,5 10, ,0 11, ,5 13, ,4 16, ,1 18, ,3 21, ,2 24, ,2 27, ,1 30, ,8 35, ,3 39, ,7 44, ,2 36, ,0 42,0 47

50 DRIFTSGRÄNSER ZETA REV KYLNING TOTAL ÅTERVINNING Ta: LWTu: LWTr: FSA: LW: FU: STP: BK: utetemperatur vattentemperatur i utlopp från värmeväxlare på användarsidan vattentemperatur i utlopp från värmeväxlare på återvinningssidan För att använda fältet som markeras med pilen är det obligatoriskt att ange tillbehöret Fläktvarvtalsregulator eller Fläktar EC. I det markerade fältet kan enheten endast arbeta när det är vindstilla. I det markerade fältet kan styrenheten aktivera en forcerad kapacitetsreglering av kompressorerna för att förhindra att säkerhetsanordningarna utlöses. för utomhuslufttemperaturer mellan +15 C och 0 C kan enheten fungera endast om den är försedd med tillbehöret "Gradvis kontroll av kondensationen". För temperaturer under 0 C kan enheten endast fungera om den är utrustad med tillbehör som anges i FSA-anmärkningen För lägre LWTu sämre eller lika än +3 C är det obligatoriskt att använda tillbehöret Brine-Kit. För lägre LWTu än +5 C är det obligatoriskt att använda frostskyddstillsatser (glykoler) i lämpliga procentandelar för att förhindra isbildning i värmeväxlaren. Temperaturer i inlopp och utlopp på värmeväxlaren måste uppges vid beställningen för en korrekt inställning av larmparametrar och kontroll av expansionsventilens storlek. Börvärdet för kylning kan sedan ändras av kunden i ett intervall som, i förhållande till börvärdet som uppges vid beställningen, går från -1K upp till en maximal temperatur som tillåts av driftsgränserna som anges ovan. Enheten optimeras för att fungera i de temperaturer som anges vid beställningen. För olika börvärden kan kyleffekten och maskinens effektivitetsnivå minska om sådana villkor inte närmas. 48

51 UPPVÄRMNING För modeller Zeta Rev 3.2, 4.2, 5.2, 6.2, 7.2, 8.2, 14.4, 16.4 För modeller Zeta Rev 9.2, 10.2, 16.2, 18.4, 20.4 För modeller Zeta Rev 12.2, 13.2, 15.2,

52 ZETA REV HE - ZETA REV SLN KYLNING TOTAL ÅTERVINNING Ta: LWTu: LWTr: FSA: LW: FU: STP: BK: utetemperatur vattentemperatur i utlopp från värmeväxlare på användarsidan vattentemperatur i utlopp från värmeväxlare på återvinningssidan För att använda fältet som markeras med pilen är det obligatoriskt att ange tillbehöret Fläktvarvtalsregulator eller Fläktar EC. I det markerade fältet kan enheten endast arbeta när det är vindstilla. I det markerade fältet kan styrenheten aktivera en forcerad kapacitetsreglering av kompressorerna för att förhindra att säkerhetsanordningarna utlöses. för utomhuslufttemperaturer mellan +15 C och 0 C kan enheten fungera endast om den är försedd med tillbehöret "Gradvis kontroll av kondensationen". För temperaturer under 0 C kan enheten endast fungera om den är utrustad med tillbehör som anges i FSA-anmärkningen För lägre LWTu sämre eller lika än +3 C är det obligatoriskt att använda tillbehöret Brine-Kit. För lägre LWTu än +5 C är det obligatoriskt att använda frostskyddstillsatser (glykoler) i lämpliga procentandelar för att förhindra isbildning i värmeväxlaren. Temperaturer i inlopp och utlopp på värmeväxlaren måste uppges vid beställningen för en korrekt inställning av larmparametrar och kontroll av expansionsventilens storlek. Börvärdet för kylning kan sedan ändras av kunden i ett intervall som, i förhållande till börvärdet som uppges vid beställningen, går från -1K upp till en maximal temperatur som tillåts av driftsgränserna som anges ovan. Enheten optimeras för att fungera i de temperaturer som anges vid beställningen. För olika börvärden kan kyleffekten och maskinens effektivitetsnivå minska om sådana villkor inte närmas. 50

53 UPPVÄRMNING För modeller Zeta Rev 3.2, 4.2, 5.2, 6.2, 7.2, 8.2, 14.4, 16.4 För modeller Zeta Rev 9.2, 10.2, 16.2, 18.4, 20.4 För modeller Zeta Rev 12.2, 13.2, 15.2,

54 ZETA REV LE KYLNING TOTAL ÅTERVINNING Ta: Te: Tc: LWTr: FSA: LW: FU: STP: utetemperatur förångningstemperatur kondenseringstemperatur vattentemperatur i utlopp från värmeväxlare på återvinningssidan För att använda fältet som markeras med pilen är det obligatoriskt att ange tillbehöret Fläktvarvtalsregulator eller Fläktar EC. I det markerade fältet kan enheten endast arbeta när det är vindstilla. I det markerade fältet kan styrenheten aktivera en forcerad kapacitetsreglering av kompressorerna för att förhindra att säkerhetsanordningarna utlöses. för utomhuslufttemperaturer mellan +15 C och 0 C kan enheten fungera endast om den är försedd med tillbehöret "Gradvis kontroll av kondensationen". För temperaturer under 0 C kan enheten endast fungera om den är utrustad med tillbehör som anges i FSA-anmärkningen För vattentemperaturer undre än +5 C från värmeväxlarens utlopp är det obligatoriskt att använda frostskyddstillsatser (glykoler) i lämpliga procentandelar för att förhindra isbildning i värmeväxlaren. Temperaturer i inlopp och utlopp på värmeväxlaren måste uppges vid beställningen för en korrekt inställning av larmparametrar och kontroll av expansionsventilens storlek. Börvärdet för kylning kan sedan ändras av kunden i ett intervall som, i förhållande till börvärdet som uppges vid beställningen, går från -1K upp till en maximal temperatur som tillåts av driftsgränserna som anges ovan. Enheten optimeras för att fungera i de temperaturer som anges vid beställningen. För olika börvärden kan kyleffekten och maskinens effektivitetsnivå minska om sådana villkor inte närmas. 52

55 UPPVÄRMNING För modeller Zeta Rev 3.2, 4.2, 5.2, 6.2, 7.2, 8.2, 14.4, 16.4 För modeller Zeta Rev 9.2, 10.2, 16.2, 18.4, 20.4 För modeller Zeta Rev 12.2, 13.2, 15.2,

56 LJUDNIVÅER ZETA REV Oktavband [db] 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw_ tot Totalt [db(a)] Lp_ tot ZETA REV /LN Oktavband [db] 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw_ tot Totalt [db(a)] Lp_ tot De akustiska data hänvisar till standardförhållanden (källa på en reflekterande yta i fritt fält) i refererbara och reproducerbara driftsförhållanden. Installationsmiljön och -förhållandena samt driftsätten kan ändra ljudustsläppet. Referensvillkor: utetemperatur 35 C; vattentemperatur inlopp/utlopp förångare 12/7 C; enhet utan tillbehör i funktion till den nominella driften. Lw: ljudeffektnivåer. Lw Totalt är det enda bindande värdet. Tolerans enligt föreskrift 2016/2281. Lp: Ljudtrycksnivåer beräknade från ljudeffektnivåerna som hänvisar till avståndet från källan 10 meter; Installerad på en reflekterande yta och i idealiska förhållanden med fritt fält med direktivetsfaktor. Q=2. Icke-bindande värden; data (inklusive Lp Totalt) tillhandahålls endast för illustrativa ändamål och kan inte användas för prognosändamål eller för att kontrollera obligatoriska gränser. 54

57 ZETA REV HE Oktavband [db] Totalt 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz [db(a)] Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp ZETA REV HE /LN Oktavband [db] Totalt 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz [db(a)] Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp De akustiska data hänvisar till standardförhållanden (källa på en reflekterande yta i fritt fält) i refererbara och reproducerbara driftsförhållanden. Installationsmiljön och -förhållandena samt driftsätten kan ändra ljudustsläppet. Referensvillkor: utetemperatur 35 C; vattentemperatur inlopp/utlopp förångare 12/7 C; enhet utan tillbehör i funktion till den nominella driften. Lw: ljudeffektnivåer. Lw Totalt är det enda bindande värdet. Tolerans enligt föreskrift 2016/2281. Lp: Ljudtrycksnivåer beräknade från ljudeffektnivåerna som hänvisar till avståndet från källan 10 meter; Installerad på en reflekterande yta och i idealiska förhållanden med fritt fält med direktivetsfaktor. Q=2. Icke-bindande värden; data (inklusive Lp Totalt) tillhandahålls endast för illustrativa ändamål och kan inte användas för prognosändamål eller för att kontrollera obligatoriska gränser. 55

58 ZETA REV SLN Oktavband [db] Totalt 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz [db(a)] Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp De akustiska data hänvisar till standardförhållanden (källa på en reflekterande yta i fritt fält) i refererbara och reproducerbara driftsförhållanden. Installationsmiljön och -förhållandena samt driftsätten kan ändra ljudustsläppet. Referensvillkor: utetemperatur 35 C; vattentemperatur inlopp/utlopp förångare 12/7 C; enhet utan tillbehör i funktion till den nominella driften. Lw: ljudeffektnivåer. Lw Totalt är det enda bindande värdet. Tolerans enligt föreskrift 2016/2281. Lp: Ljudtrycksnivåer beräknade från ljudeffektnivåerna som hänvisar till avståndet från källan 10 meter; Installerad på en reflekterande yta och i idealiska förhållanden med fritt fält med direktivetsfaktor. Q=2. Icke-bindande värden; data (inklusive Lp Totalt) tillhandahålls endast för illustrativa ändamål och kan inte användas för prognosändamål eller för att kontrollera obligatoriska gränser. 56

59 KONFIGURATIONER SOM INTE ÄR MÖJLIGA ZETA REV ENDAST KYLARE VÄRMEPUMP /DC /1P /DC /2P /DC /1PS /DC /2PS /DS /1P /DS /2P /DS /1PS /DS /2PS HP /DS /1P HP /DS /2P HP /DS /1PS HP /DS /2PS 3.2 n.a. n.a. n.a. 4.2 n.a. n.a. n.a. 5.2 n.a. n.a. n.a. 6.2 n.a. n.a. n.a. n.a. n.a. n.a. 7.2 n.a. n.a. n.a. n.a. n.a. n.a. 8.2 n.a. n.a. n.a. n.a. n.a. n.a. 9.2 n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. ZETA REV HE - ZETA REV SLN ENDAST KYLARE VÄRMEPUMP /DC /1P /DC /2P /DC /1PS /DC /2PS /DS /1P /DS /2P /DS /1PS /DS /2PS HP /DS /1P HP /DS /2P HP /DS /1PS HP /DS /2PS 3.2 n.a. n.a. n.a. n.a. n.a. 4.2 n.a. n.a. n.a. n.a. n.a. 5.2 n.a. n.a. n.a. n.a. n.a. n.a. 6.2 n.a. n.a. n.a. n.a. n.a. n.a. 7.2 n.a. n.a. n.a. n.a. n.a. n.a. 8.2 n.a. n.a. n.a. n.a. n.a. n.a. 9.2 n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a n.a. n.a. n.a. n.a. n.a. n.a. n.a.: konfiguration som inte är möjlig 57

60 TIPS FÖR INSTALLATIONEN Enheterna som beskrivs i det här dokumentet är, på grund av deras beskaffenhet, högt påverkade av anläggningens egenskaper, arbetsvillkoren och installationsplatsen. Kom ihåg att enheten ska installeras av en behörig och kvalificerad tekniker och i enlighet med gällande nationella lager i landet där maskinen installeras. Installationen ska göras så att samtliga löpande och särskilda underhåll kan utföras. Innan något som helst arbete inleds måste maskinens handbok för installation, drift och underhåll läsas igenom och utföra nödvändiga säkerhetskontroller för att undvika ett funktionsfel eller fara. Nedan följer några råd som ökar enheternas effektivitet och tillförlitlighet och därmed systemets där de installeras. Vattnets egenskaper För att förlänga värmeväxlarnas livslängd måste vattnet uppfylla vissa kvalitetsparametrar och se därför till att dess värden ingår i områdena som anges i följande tabell: Total hårdhet 2,0 6,0 f Langelier Saturation Index - 0,4 0,4 ph 7,5 8,5 Elektrisk konduktivitet µs/cm Organiska ämnen - Vätekarbonat (HCO 3- ) ppm 2- Sulfater (SO 4 ) < 50 ppm 2- Vätekarbonat / Sulfater (HCO 3- /SO 4 ) > 1 Klorider ( Cl - ) < 50 ppm Nitrater (NO 3- ) < 50 ppm Vätesulfid (H 2 S) < 0,05 ppm Ammoniak (NH 3 ) < 0,05 ppm Solfit (SO 3 ), fritt klor (Cl 2 ) < 1 ppm Koldioxid (CO 2 ) < 5 ppm Metallkatjoner < 0,2 ppm Manganjoner ( Mn ++ ) < 0,2 ppm Järnjoner ( Fe 2+, Fe 3+ ) < 0,2 ppm Järn + Mangan < 0,4 ppm 3- Fosfater (PO 4 ) < 2 ppm Syre < 0,1 ppm Vattenfilter måste installeras på alla hydraulkretsar. En leverans av filter som är lämpligare för enheten kan beställas som tillbehör. I detta fall levereras filtren styckvis och ska installeras av kunden enligt anvisningarna i handboken för drift, installation och underhåll. Glykolblandningar Vid temperaturer under 5 C är det obligatoriskt att använda en blandning av vatten och frostskyddsmedel och att ändra vissa säkerhetsanordningar (frostskyddsmedel o.s.v.). Detta ska utföras av kvalificerad personal som har auktoriserats av tillverkaren. Temperatur vätskeutlopp eller lägsta C omgivningstemperatur Fryspunkt C Etylenglykol % Propylenglykol % Mängden frostskyddsmedel ska anses som % av vikten 58

61 Minimal vattenmängd i anläggningen För att aggregatet ska fungera korrekt är det nödvändigt att garantera en tröghet hos anläggningen på så sätt att min. driftstid uppfylls vid beräkningen av det högsta värdet mellan min. tiden för OFF och min. tiden för ON. Dessa begränsar med andra ord antalet starter per timme hos kompressorerna och undviker oönskade avvikelser från börvärdet hos det utgående vattnets temperatur. Större vattenmängder är att föredra eftersom detta gör att antalet starter och avstängningar av kompressorerna minskas, att kompressorernas slitage minskas och att anläggningens verkningsgrad ökas tack vare minskningen av antalet övergångar. Tänk på att min. vattenmängd för luft-/vattenaggregaten som fungerar som värmepumpar ska ta hänsyn till aggregatets behov av avfrostningar. En lämplig lagringsvolym hjälper till att undvika för höga avvikelser hos det utgående vattnets temperatur vid slutet av avfrostningen. Den experimentella formeln som följer är till för att beräkna min. vattenmängd i anläggningen: Där: V min är den minimala vattenmängden i anläggningen som mäts i l P tot är maskinens totala kyleffekt som mäts i kw N är antalet kapacitetssteg ΔΤ är den tillåtna skillnaden på vattentemperaturen. Om inget specificeras anses detta värde motsvara 2,5K ρ är densiteten på värmebäraren Om inget specificeras anses vattnets värde och därmed 1 000kg/m³ c p är den specifika värmen på värmebäraren. Om inget specificeras anses vattnets värde och därmed 4,186kJ/(kgK) Med tanke på användningen av vatten och kan formeln skrivas om enligt följande, när vissa termer har grupperats: N motsvarar antalet installerade kompressorer i aggregatet 59

62 Installationsplats För att bestämma den bästa installationsplatsen för aggregatet och dess inriktning, uppmärksamma de följande punkterna: utrymmen ska observeras i förhållande till aggregatets officiella layout för att garantera plats för löpande och särskilda underhåll hydraulledningarnas källa och diametrar ska uppmärksammas eftersom de påverkar krökningsradierna och därmed nödvändiga utrymmen för deras installation placeringen av kabelingångens plats på aggregatets elpanel i förhållande till strömförsörjningskällan om installationen förutser flera aggregat ska placeringen och dimensionerna på samlingsrören för anordningarna värmeväxlare och eventuella värmeväxlare för återvinning om installationen förutser flera aggregat ska det finnas ett avstånd på minst 3 meter mellan aggregaten alla igensättningar måste undvikas som kan begränsa luftcirkulationen till källvärmeväxlaren eller som kan skapa cirkulationer mellan luftens tryck- och matarsida inriktningen av aggregatet ska uppmärksammas för att begränsa, i den mån det är möjligt, att källvärmeväxlaren kan utsättas för solstrålar om installationsområdet är speciellt blåsigt ska aggregatet riktas in och placeras för att undvika luftcirkulation på batterierna. Om det krävs rekommenderas det att skapa vindskydd för att undvika funktionsfel. När den bästa placeringen för aggregatet har fastställts, kontrollera att stödplattan har följande egenskaper: den ska ha lämpliga storlekar som motsvarar aggregatets: möjligen längre och bredare än aggregatet med minst 30 cm och 15/20cm högre än den kringliggande bänken ska kunna bära minst 4 gånger aggregatets driftsvikt Ska tillåta att enheten installeras nivellerad: Även om enheten installeras på ett horisontellt stöd ska det anordnas lutningar i stödplanet för att föra bort regnvatten eller rester från avfrostningar till avlopp, brunnar eller platser där det inte finns fara för isbildning. Alla enheter i värmepumpsversion är utrustade med avloppsrör för kondensvatten som kan vara samlingsrör för att underlätta tömningen. Aggregaten skyddas och konstrueras för att minska vibrationsnivån som överförs till marken, men det rekommenderas att vibrationsdämpande stöd i gummi eller med fjäder används som finns som tillbehör och kan beställas. Aggregatet ska förses med vibrationsskydd innan det placeras på marken. Vid installation på tak eller på mellanplan ska rörledningarna vara isolerade från väggarna och från innertaken. Det rekommenderas att undvika en installation på smala platser, för att förhindra bländning, reflexer, resonans och akustisk samverkan med externa element till aggregatet. Det är viktigt att alla slags ingrepp för att ljudisolera aggregatet inte påverkar installationen och dess funktion och speciellt inte minskar luftflödet till källvärmeväxlaren. 60

63 Installationer som kräver en användning av behandlade batterier Om enheten måste installeras i miljöer med speciellt aggressiv atmosfär finns det som alternativ specialbehandlade batterier: Valet av batteribehandlingen ska göras utifrån enhetens installationsmiljö och genom att göra en översyn av utsatta metallytor på de strukturer och maskiner som redan finns i miljön. En jämförande översyn är i nuläget det mest tillförlitliga sättet att utföra valet utan att behöva utföra preliminära test eller mätningar med mätinstrument. Angivna referensmiljöer är följande: kustmiljö industrimiljö stadsmiljö med stor befolkningstäthet lantmiljö När det förekommer olika förhållanden samtidigt, även om det bara rör sig om korta stunder, ska du välja att behandla värmeväxlaren för de svåraste miljöförhållandena och inte välja ett mellanting mellan den sämsta och mest gynnsamma situationen. Var speciellt uppmärksam i de fall där en miljö som inte är aggressiv blir det på grund av en bidragande orsak, t.ex. närvaro av en rökgång eller en evakueringsfläkt. Valet av ett av behandlingsalternativen rekommenderas när minst en av följande punkter uppfylls: Det finns rostangrepp på utsatta metallytor i installationsområdet. Den vanligaste vindriktningen är från havet och i riktning mot enheten. Miljön är en industrimiljö med anmärkningsvärd koncentration av föroreningar. Miljön är en stadsmiljö med hög befolkningstäthet. Miljön är en lantmiljö med organiska utsläpp och utflöden Speciellt för installation nära en kust gällande följande anvisningar: för installation mellan 1 och 20 km från kusten av reversibla enheter med Cu/Al-batterier rekommenderas en användning av tillbehöret "Batteri behandlat med rostskyddsfärg" för avstånd inom en kilometer från kusten rekommenderas det starkt att använda tillbehör. "Batteri behandlat med rostskyddsfärg för alla enheter. Det rekommenderas att följa anvisningarna i manualen för installation, drift och underhåll för rengöringen av batterierna. Därmed skyddas värmeväxlarna mot rostangrepp och garanteras enhetens optimala funktion. 61

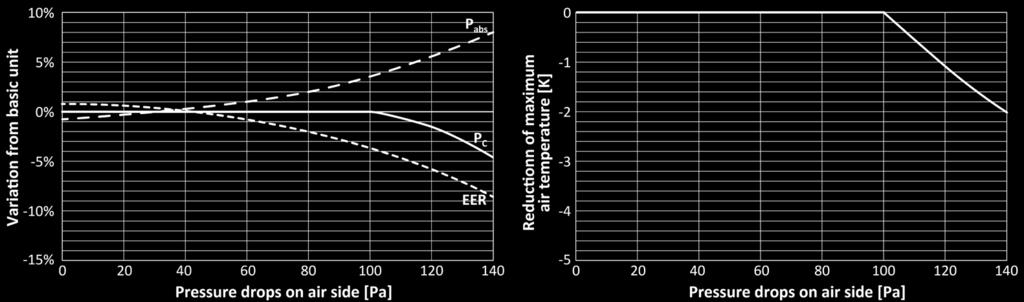

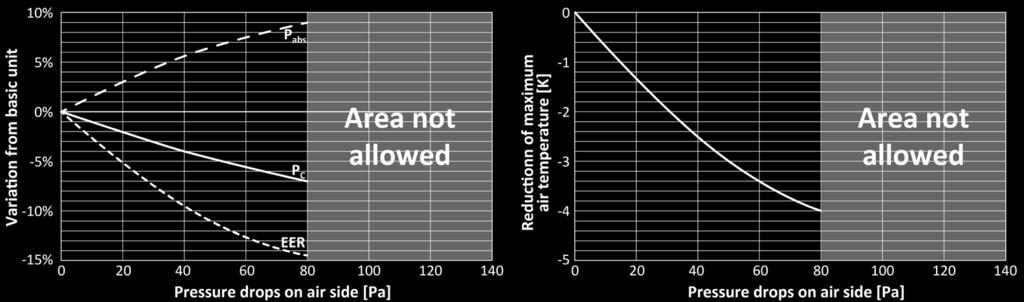

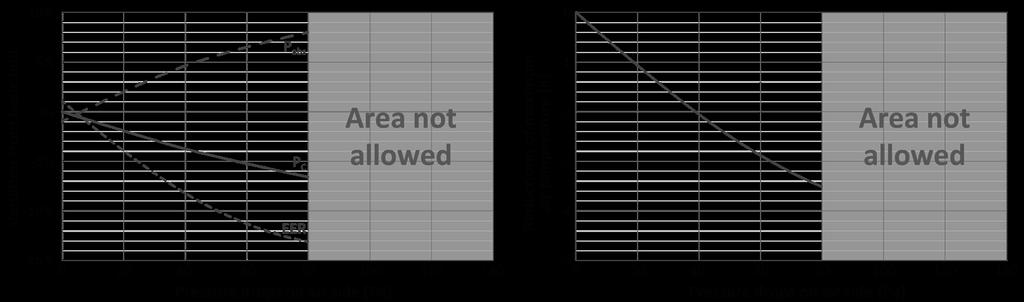

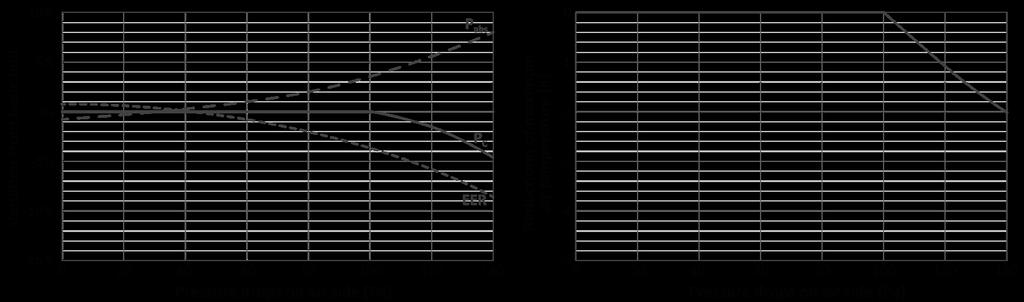

64 Förlust av luftflödet och alternativ tillgängliga för ventilationsdelen Förutom för enheter som kräver större fläktar, har enheterna som standard konstruerats med tanke på att fläktarna fungerar med noll tryckhöjd till det nominella luftflödet. Om det finns hinder för ett fritt luftflöde ska extra förluster av luftflöde beräknas som leder till ett minskat luftflöde och en försämring av prestandan. De följande diagrammen visar kyleffektens förlopp (P C ), för EER, den totala ineffekten (P abs ) och minskningen av den maximala utetemperaturen i funktion i kylaren, i funktion till försluten av luftflödet som fläktarna ska övervinna. AC-fläktar (Ø 800) EC-fläktar (Ø 800) Större fläktar EC (Ø 800) Värdena som anges gäller standardmaskinen, utan tillbehör, med AC-fläktar och hur som helst utan luftcirkulation. T.ex.: anta att det finns hinder som kan skapa en förlust av luftflödet som uppskattas i 60Pa. I detta fall finns det 3 möjligheter: använd enheten som standard AC-fläktar: i förhållande till idealiska förhållanden, kommer effekten att minskas med ungefär 5,5 %, den totala ineffekten ökar med ungefär 7,5 %, EER minskas med ungefär 12,5 % och den maximala utetemperaturen som tillåts för funktionen i 100 % kommer att minskas med ungefär 3,4K i förhållande till den nominella gränsen använd enheten med EC-fläktar: i förhållande till enheten med AC-fläktar som fungerar i idealiska förhållanden, kommer effekten att minskas med ungefär 5 %, den totala ineffekten ökar med ungefär 6,5 %, EER minskas med ungefär 11,5 % och den maximala utetemperaturen som tillåts för funktionen i 100 % kommer att minskas med ungefär 2,8K i förhållande till den nominella gränsen använd enheten med större EC-fläktar: i förhållande till enheten med AC-fläktar som fungerar i idealiska förhållanden, kommer effekten att förbli oförändrad, den totala ineffekten ökar med ungefär 1 %, EER minskas med ungefär 2 % och den maximala utetemperaturen förblir den som anges i diagrammet över funktionsgränserna. 62
