Behandling av förorenat. Startmöte tisdagen den 20 april 2004

Transkript

1 Behandling av förorenat dagvatten; Hållbar reningsteknik Startmöte tisdagen den 20 april

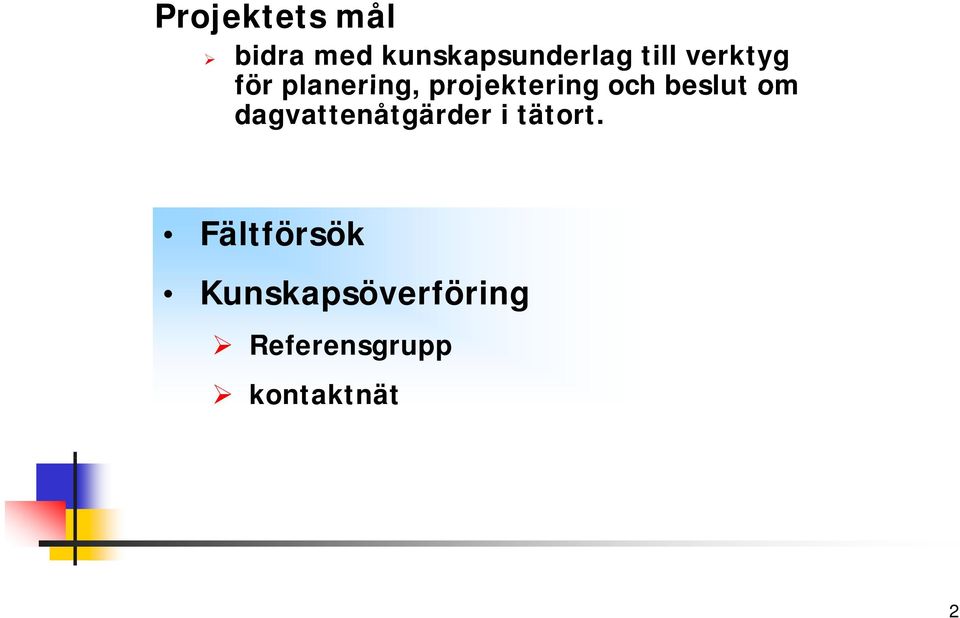

2 Projektets mål bidra med kunskapsunderlag till verktyg för planering, projektering och beslut om dagvattenåtgärder i tätort. Fältförsök Kunskapsöverföring Referensgrupp kontaktnät 2

3 KTH Forskningsprojekt Projekttid månader Doktorand Magnus Hallberg, KTH, Institutionen för Mark- och Vattenteknik Finansiärer Regionplane- och Trafikkontoret (RTK) Skanskas industridoktorandprogram Svenska Byggbranschens Utvecklingsfond (SBUF) Väg, Bro och Tunnel Konsortiet (VBT) Vägverket Region Stockholm KTH 3

4 Slutsatser - Rapport Översyn av det kommunala dagvattenarbetet i Stockholmsregionen Ansvarsfördelning Samsyn Föroreningssituationen Behov av reningsåtgärder Investeringsansvar Drift och underhåll Småskaliga lösningar Erfarenhetsutbyte Drift- Dift och skötselkostnader t Vidareutveckling av dagvattenverktyg 4

5 Nyttan av projektet Småskaliga lösningar Erfarenhetsutbyte Drift- och skötselkostnader Vidareutveckling av dagvattenverktyg Reningsteknik Referensgrupp Kontaktnät Dagvatten Drifttid Typ av filtermaterial Slamhantering Regenerering g av filtermaterial 5

6 Reningsteknik - Föroreningar Generering av föroreningar Beläggningsmaterial Fordonsmängd Trafikrytm y Fordonstyp Byggnader m.m.. Typ av beläggning betong, asfalt, storlek och kvalitet av aggregat, struktur mm m.m Fordonsrelaterade faktorer antal, axeltryck, hastighet, dubbdäck, trafikmönster Väggeometrin bredd, kurvor, backar Klimat temperatur, våt eller torr yta, is och snö mm m.m. Under vilka förutsättningar genereras föroreningarna När inträffar högsta föroreningsbelastningarna Kan en kritisk k period isoleras under året Hur mycket av dagvattnet måste eller kan renas 6

7 Försöksanläggningar Bergförlagda pilotförsök i Eugenia tunneln Fredhällsmagasinet, Dagvattenkvalitet, Slam Samarbete VV Region Stockholm Dagvattenanläggning gg g Lilla Essingen Samarbete VV Region Stockholm och Stockholm Vatten Årlig Dygns Trafik (ÅDT), Essingeleden

8 Provtagning av inkommande vatten Provtagning efter behandling Kontinuerlig mätning av utvalda föroreningsparametrar Flödesmätning Nederbördsmätning MCS Trafikmätning Vägslingor g Datainsamling Vägverkets fasta mätstationer Drift och underhålls data SITE TIME SPEED FLOW : : : : :

9 Eugeniamagasinet Ingång Eugeniamagasinet Inloppskanal Eugeniamagasinet 9

10 Eugenia pilotförsök Inpumpning vid förändring av flöde och eller halt suspenderat material Uppfångning delvattenmängder Sedimentationsförsök av delvattenmängder Provtagning av delvattenmängder Sedimentering Inpumpning till filtermassor Analys av behandlat vatten och avskilt slam 10

11 Eugenia pilotförsök Regenerering och återvinning av filtermaterial 11

12 Lilla Essingen Samarbete Vägverket Region Stockholm och Stockholm Vatten Avrinningsområde 1,7 [ha] 12

13 Fredhällsmagasinet Samarbete Vägverket Region Stockholm Avrinningsområde 1,6 [ha] 13

14 Slamundersökning Fältförsök Slamfällor Sedimentationsförsök Kunskapssammanställning Några exempel från tidigare gjorda undersökningar Urval av parametrar Ryska smällen (Sthlm) Magasin Ryska smällen (Sthlm) Magasin Eugenia Uppsamlingsmagasin och behandling (fällning) Datum Medelvärde Opolära alifatiska kolväten [mg/kgts] Bly [mg/kgts] Kadmium [mg/kgts] 0,6 0,4 0,73 Koppar [mg/kgts] Zink [mg/kgts]

15 Slamundersökning Några exempel från tidigare gjorda undersökningar Urval av parametrar Trekanten, Stockholm (Lamellseparator) Brunnslam Göteborg Arbogatan Brunnslam Göteborg Avenyn Tvättad sopsand Vällingby-Hässelby (Källa Soiltech) Tvättad sopsand Vällingby-Hässelby (Källa Soiltech) <0,2 [mm] 0,2-7 [mm] Opolära Alifatiska Kolväten [mg/kgts] <6 Bly [mg/kgts] ,1 Kadmium [mg/kgts] 0,8 0,45 0,23 0,18 <0,10 Koppar [mg/kgts] Zink [mg/kgts]

16 Tidplan Sammansättning av referensgrupp Kunskapsspridning 16

17 TIDPLAN Månad Aktivitet Förberedelse för pilotförsök Eugenia Pilotförsök Bildande av referensgrupp Möte med referensgrupp Kunskapssammanställning (slam) Provtagning av utvalda dammar Delrapporter (slam) Delrapport (pilotförsök) Seminarier i Slutrapport 17

18 Referensgrupp Engagerade i dagvattenarbetet inom kommunen Rådgivande bollplank under projekttiden 3-4 möten under projekttiden (1-2 timmar) Genomgång av resultat och sammanställt material inför delrapporter 18

19 Kontaktnät Intresserade berörda av dagvattenfrågor Information om dagvattenanläggningar Information om provtagningar och utvärderingar av dagvattenanläggningar Anledning till byggande av anläggningen Tillståndshantering Avrinningsområde Föroreningsbelastning i Behandlingseffektivitet Drifttid Drifterfarenheter 19

20 Slamundersökning - Kunskapssammanställning Data från Dagvattenanläggningar i regionen Exempel Solna Kommun, Råsunda, Solparken 20

21 Kontaktperson RTK Teresa Kalisky Kontaktperson KTH Magnus Hallberg
